怎样选择导线
导线选择口诀
导线选择口诀导线是电力系统中重要的组成部分，必须仔细挑选，科学、规范的选用，才能保证供电的安全、经济、可靠运行。
由于涉及的技术问题复杂，工程师必须根据口诀正确选择导线。
这里给大家介绍一下常用的“导线选择口诀”。
一、电压比选择口诀1.线径越大，导线电压比越低。
2.电压越高，相同条件下导线电压比越高。
3.如果额定电压比小于或等于15的时候，可以选择抗断裂型铜导线。
4.如果额定电压比大于15的时候，一般使用高强度钢芯铝绞合线。
二、电流选择口诀1.电流越高，线径越大。
2.电压越高，相同条件下电流越大。
3.导线电阻不宜过大，阻抗要小于额定电压的1/3。
4.根据导线的额定容量，选择正确的线径大小。
三、绝缘选择口诀1.根据额定电压，选择适当的绝缘材料。
2.绝缘厚度越大，耐压性能越好。
3.外径小的电缆，要求其绝缘材料耐温性能高。
4.根据导线的工作环境，选择抗老化、抗氧化性能良好的绝缘材料。
四、固定安装选择口诀1.电缆固定安装要紧固牢实，做到固定可靠，防止电缆振动。
2.挂网架时，要考虑空气的散热，避免线路过热。
3.绝缘塑料管外壳要安装在墙面上，远离水源，以防潮湿。
4.金属管和管材必须安装在防潮的地方，以减少对电缆的损坏。
总的来说，以上四个口诀都是电力系统中导线选择的关键。
在挑选导线时，要充分考虑功耗、负荷、温度、环境等因素，并结合以上口诀，把控设计工程的质量，保证导线的选择正确，从而使供电系统安全可靠。
此外，选择正确的导线是构建安全电力系统的基本，但选择口诀只能提供技术参考，最终还是要根据实际情况，结合技术规范来进行选择，并加强设计工程的组织管理和质量控制，以保证设计的可靠性。
导线的选择
第一节 导线类型的选择
一、导体材料的选择 1.室外线路的电线、电缆一般采用铝导线； 2.架空线路采用裸铝导线； 3.高压架空线路档距较长，杆位高差较大，采用 钢芯铝绞线； 4.盐雾或其他化学浸蚀气体地区，采用防腐铝绞 线或铜绞线； 5.不宜敷设架空线路，或导线交叉繁多，环境潮 湿，具有腐蚀性和火灾爆炸等危险情况时，考虑 用电缆线。其他情况尽量采用普通导线。
电缆芯数数目及其使用范围
四、铠装选择
1.对直埋敷设的电缆，在土壤可能发生位移的 地段，如流砂、回填土及大型建筑物、构筑物附 近应选用能承受机械张力的钢丝铠装电缆。塑料 电缆直埋敷设时，当使用中可能承受较大压力或 存在机械损伤危险时，应选用钢带铠装。 2.电缆金属套或铠装外面应具有塑料防腐蚀外 套，当位于盐碱、沼泽或在含有腐蚀性的矿渣回 填土中时，应具有增强防护型的外护套。 3.导管或排管中敷设。宜选用塑料外护套或加 强型铅包护套。
3.按机械强度条件选择
按机械强度条件选择即 选择导线时应保证线路在任 何恶劣的环境条件下，在电 气安装和正常运行过程中导线不被拉断。 由于导线本身自重，以及温度变化、风雨、冰 雪等原因，会使导线承受一定的应力，如果导线 过细，就容易被拉断，引起停电事故，所以考虑 机械强度，满足不同用途导线的最小截面要求。
三、电缆芯数的选择 低压配电系统，三相四线制供电线路： 1.若第四芯为PEN线时，宜采用四芯型电缆而不 得采用三芯电缆加单芯电缆组合成一回路的方式； 2.当PE线作为专用而与带电导体N线分开时，则 应采用五芯型电缆。若无五芯型电缆时可采用四芯 型电缆加单芯电缆电线捆扎组合的方式。 3.PE线也可利用电缆的屏蔽层、铠装等金属外护 层。 4.分支单相回路带PE线时，应采用三芯电缆。
导线及电缆选择
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设 方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温 度进行校正：1）当周围介质为空气时，空气温度应取敷设 处10年或以上的最热月的每日最高温度的月平均值。2）在 生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入 电缆发热、散热和通风等因素的影响。当缺乏计算资料时， 可按上述空气温度加5℃。3）当周围介质为土壤时，土壤 温度应取敷设处历年最热月的平均温度。电缆的持续允许 载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读 感谢阅读
感谢阅读 感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产 生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械 强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电 能损耗和维修费等年运行费用，又要尽可能减少线路 投资和有色金属消耗量，通常可按国家规定的经济电 流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保 护线的双重功能，截面选择应同时满足上述二者的要，求，并取其 中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择
导线及电缆选择
I RCu I RAl 或
2 Cu 2 Al
I
2 Cu
l
Cu A
I
2 Al
l
Al A
∴ I Cu I Al
Cu 0.053 1.3 Al 0.032
I Cu 1.3I Al
即铜导线允许载流量为同截面铝导线允许载流量的1.3倍。
2013-1-21
3.4 输电线路导线截面的选择
i 1
n
UN
3.4 输电线路导线截面的选择
U al % U N 而 U al 100
∴
U a U al U r
i i
由 U a
pR
i 1 i
n
i
UN
a
r1 p i L i
i 1
n
UN
pL
i 1
n
AU N
得： A
pL
i 1 i
n
i
U aU N
U al % 5 U al U N 10000V 500V 100 100
U r
2013-1-21
x1 Ql UN
U a U al U r 500 42 458 V
0.4 524.6 2 V 42V 10
3.4 输电线路导线截面的选择
导线和电缆的选择
一. 导线和电缆选择的一般规定 (一). 架空线路导线的选择 (1). 110kV 及以上架空线路宜采用钢芯铝绞线，截面不宜小于 150~185mm2。 35～66kV架空线路亦宜采用钢芯铝绞线，截面不 宜小于70～95mm2。城市电网中3～10kV架空线路宜采用铝绞线， 主干线截面应为150～240mm2，分支线截面不宜小于70mm2；但 在化工污秽及沿海地区，宜采用绝缘导线、铜绞线或钢芯铝绞线。 当采用绝缘导线时，绝缘子绝缘水平应按 15kV考虑；采用铜绞 线或钢芯铝绞线时，绝缘子绝缘水平应按20kV考虑。农村电网中 10kV架空线路宜选用钢芯铝绞线或铝绞线，其主干线截面应按中 期规划（5～10年）一次选定，不宜小于70mm2。 (2). 市区和工厂10kV及以下架空线路，遇下列情况可采用绝缘铝 绞线（据GB50061-1997规定）：1）线路走廊狭窄，与建筑物之 间的距离不能满足安全要求的地段；2）高层建筑邻近地段；3） 繁华街道或人口密集地区；4）游览区和绿化区；5）空气严重污 秽地段；6）建筑施工现场。
导线规格选择
导线规格选择
导线规格选择
导线有多种规格，各有各的用途。
1、进户线采用铜芯导线，普通住宅的截面积不应少于10mm2。
中档住宅为16mm2，高档住宅为25mm2。
2、分支回路采用铜芯导线，截面不应小于2.5mm2。
原在照明回路还可采用1.5mm2的铜芯导线，但据最新的相关规定，随着照明电器的发展，2000年后，城市装修即使是照明回路也必须选用不小于2.5mm2的铜芯导线。
3、厨房卫生间电源插座回路用2.5mm2的铜芯导线。
4、空调回路宜选择4mm2铜芯导线。
大功率电器如果使用截面偏小的导线，往往会造成导线过热、发烫，甚至烧融绝缘层，引发电气火灾或漏电事故。
因此，在电气安装中，选择合格、适宜的导线规格非常重要。

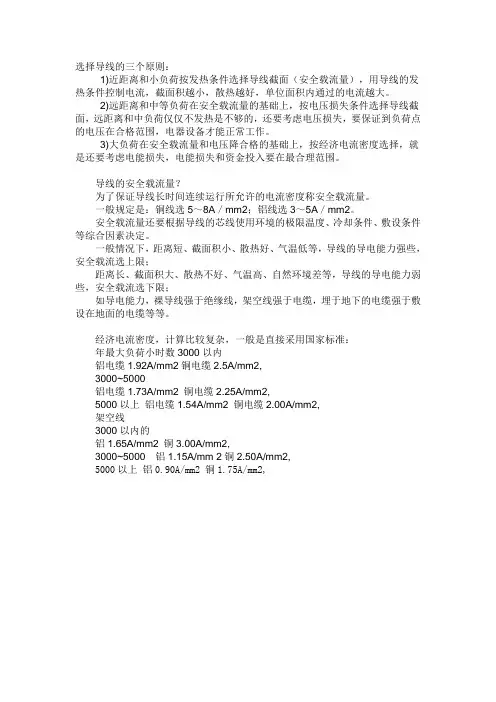

选择导线的原则
选择导线的三个原则：
1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量？
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；
距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；
如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
经济电流密度，计算比较复杂，一般是直接采用国家标准：
年最大负荷小时数3000以内
铝电缆1.92A/mm2铜电缆2.5A/mm2,
3000~5000
铝电缆1.73A/mm2 铜电缆2.25A/mm2,
5000以上铝电缆1.54A/mm2 铜电缆2.00A/mm2,
架空线
3000以内的
铝1.65A/mm2 铜3.00A/mm2,
3000~5000 铝1.15A/mm 2铜2.50A/mm2,
5000以上铝0.90A/mm2 铜1.75A/mm2,。
导线的选择标准
导线选取蒋帅自111 06导线选择口诀在安装电器配电设备中，经常遇到导线选择的问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果导线的截面积选大了，造成成本高，材料浪费。
现介绍导线选择口诀，供使用时参考。
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流。
本口诀对各种绝缘载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数来表示，通过运算而得。
”即：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”是说以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。
如2.5的导线，载流量为2.5×9=22.5（A）以4mm2及以上导线的截面积的倍数关系是顺着线号往上排，倍数逐渐减1，即4×8，6×7，10×6，16×5，25×4。
“三十五乘三点五，双双成组减点五”说的是35mm2的导线载流量为截面的3.5倍，即35×3.5=122.2（A）从50 mm2以上的导线，其载流量与截面数的关系变为两个线号成一组，倍数依次减0.5。
即50～70 mm2导线的载流量为截面数的3倍；95～120 mm2导线载流量是截面积的2.5倍；以此类推。
“条件有变加折算，高温九折算。
”是说若铝芯绝缘明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀方法算出，然后再打九折。
如果铜芯线，它的载流量比铝芯要大一些，如 16mm2的铜线可按25mm2铝线计算。
导线载流量、截面积简单计算方法导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。
导线的选择
导线的选择导线、电缆截面选择应满足发热条件、电压损失、机械强度等要求，以保证电气系统安全、可靠、经济、合理的运行。
选择导线截面时，一般按下列步骤：○1对于距离L≤200m且负荷电流较大的供电线路，一般先按发热条件的计算方法选择导线截面，然后按电压损失条件和机械强度条件进行校验。
○2对于距离L＞200m且电压水平要求较高的供电线路，应先按允许电压损失的计算方选择截面，然后用发热条件和机械强度条件进行校验。
○3对于高压线路，一般先按经济电流密度选择导线截面，然后用发热条件和电压损失条件进行校验。
（1）按经济电流密度选择经济电流密度是从经济角度出发，综合考虑输电线路的电能损耗和投资效益等指标，来确定导线的单位面积内流过的电流值。
其计算方法如下:I=SJ式中：I—线路上流过的电流；S—导线的横截面积；J—经济电流密度。
我国现行的导线经济电流密度值见表1.1表1.1 我国现行的导线经济电流密度值/(A/mm²)（2）按机械强度选择导线在敷设时和敷设后所受的拉力与线路的敷设方式和使用环境有关。
导线本身的质量，以及风雪冰雹等的外加压力，会使导线承受一定的应力，如果导线过细就容易折断，引起停电事故。
在各种不同敷设方式下导线按机械强度要求的最小允许截面见下表1.2。
表1.2 按机械强度确定的绝缘导线最小允许截面积（3）按发热条件选择每一种导线通过电流时，由于导线本身的电阻及电流的热效应都会使导线发热，温度升高。
如果导线温度超过一定限度，导线就会加速老化，甚至损坏或造成短路失火等事故。
为使导线能长期通过负荷电流而不过热，对一定截面的不同材料的导线就有一个规定的容许电流值，称为允许载流量。
这个数值是根据导线绝缘材料的种类、允许升温、表面散热情况及散热面积的大小等条件来确定的。
按发热条件来选择导线截面，就是要求根据计算负荷求出的总计算电流I∑c不可超过这个允许载流量I N。
即：I N= I∑c若视在计算负荷为S∑c，电网规定电压为U N，则有I∑c=S∑c/√3U N，表1.3和表1.4给出了常用铜芯线和铝芯线在25℃的环境温度、不同敷设条件下的长期连续负荷允许载流量。
电路中的导线的选择与使用
电路中的导线的选择与使用导线是电路中的重要组成部分，它承担着电流的传输任务。
正确选择和使用导线对于电路的性能和安全都至关重要。
本文将介绍电路中导线的选择原则和使用注意事项。
一、导线选择原则1. 导线材料选择：常见的导线材料有铜和铝。
铜导线具有优良的导电性能和良好的导热性能，适用于大部分低压和中压电路。
铝导线则比铜导线成本更低，适用于一些低压场合。
在选择导线时应根据具体情况综合考虑。
2. 导线截面选择：导线的截面决定了其通过电流的能力。
一般情况下，导线截面越大，承载电流能力越强。
选择导线截面应根据电路负载电流、长度和电流密度等因素计算。
避免截面过小导致电流超载、发热过大。
3. 导线绝缘材料选择：导线绝缘材料的选择应考虑其绝缘性能和耐热性能。
常见的导线绝缘材料有PVC、PE、XLPE等。
根据环境温度、导线所处位置以及使用要求等，选择合适的绝缘材料。
二、导线使用注意事项1. 导线敷设：导线敷设时应注意避免与其他金属材料直接接触，并与其他电源线、信号线等分开敷设，避免干扰和短路。
导线应尽量保持平直、整齐并固定牢固，减少机械损伤和振动引起的松动。
2. 导线接头：导线接头应牢固可靠，接触电阻小，保证电流传输的稳定性和可靠性。
在连接导线时，应清除导线表面氧化层，使用合适的导线连接器进行连接，并进行良好的防潮措施。
3. 导线长度：导线长度对电路的性能有一定影响。
过长的导线会引起电压降低和损耗，因此应尽量控制导线长度，适当选择更粗的截面以减小电阻。
在设计电路时，应合理规划导线长度，避免过长或过短的情况。
4. 导线绝缘破损：定期检查导线绝缘是否破损，避免导线裸露导致触电和短路等安全隐患。
如果发现导线绝缘破损，应及时更换或修复，确保电路正常运行和使用安全。
总结：合理选择导线材料和截面，注意导线绝缘材料的选择，合理敷设和连接导线，控制导线长度，并定期检查导线绝缘状态，都是确保电路性能和安全的重要步骤。
在电路设计和维护中，对导线的选择与使用要给予充分的重视。
导线的选择要求和原则
导线选择的要求与原则
说起这导线选择，那可不是随便拿根线就行的哈，得讲究些门道和原则。
首先，安全第一，这是咱四川人做事的底线。
你得看线子能不能承受得了那电流，别到时候电流大了，“嘭”一声，整个儿烧了，那可就麻烦了。
所以，得根据电路里头的电流大小，选个合适粗细的导线，就像挑担子，轻重要合适，不然累垮了可咋整？
再者，温度也是要考虑的。
导线工作起来会发热，得选个能耐高温的，不然热得跟火炭似的，不光自己遭不住，还可能把旁边的邻居也给“烤”了。
这就像咱们吃火锅，火大了，汤就咕嘟咕嘟冒泡，得调调火候，才吃得安逸。
还有啊，经济性和实用性也得兼顾。
别一味追求高大上，贵的不一定就是最好的，关键是要合适。
就像咱四川人买东西，讲究性价比，好用不贵才是硬道理。
导线嘛，选对了，电路就顺畅，用得也长久。
最后，别忘了环保和可持续性。
现在提倡绿色生活，导线也得选环保材料做的，对环境友好点。
毕竟，咱们得为子孙后代留个好环境，对吧？
总之，导线选择这事儿，得综合考虑安全、温度、经济、实用还有环保等多个方面。
只有这样，才能选到称心如意的导线，让电路运行得既稳定又安全。
导线选择介绍
导线选择介绍导线选择介绍一、按发热条件选择（一）满足的条件负荷电流通过导线和电缆时，由于导线和电缆具有一定的电阻，因此要产生一定的功率损耗，使导线和电缆发热，温度升高。
绝缘导线和电缆的发热温度过高时，将使其绝缘损坏，甚至引起火灾；裸导线的发热温度过高时，会使导线及导线的接头处氧化加剧，增大接头的接触电阻，使之进一步加热氧化，甚至发展到断线。
因此，导线和电缆的发热温度不能超过允许值，见表1-1。
导线在正常和短路时的最高允许温度表1-1导线种类和材料最高允许温度（0℃）导线种类和材料最高允许温度（0℃）正常时短路时正常时短路时1、母线铜铝钢2、油浸纸绝缘电缆：铜芯 1-3KV6KV10KV铝芯 1-3KV6KV10KV 707070806560806560 300200300250250250200200200 3、橡皮绝缘电线和电缆4、聚氯乙烯绝缘导线和电缆5、交联聚氯乙烯电缆铜芯铝芯6、有中间接头的电缆（不包括聚氯乙烯绝缘电缆）65658080—150120230200150按发热条件选择导线和电缆截面时，应使导线和电缆的计算电流Ij 不大于其允许载流量（允许持续电流）Ie即Ij≤Ie（二）导线载流量的计算口诀导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1．口诀铝芯绝缘线载流量与截面的倍数关系10下五 100上二，25、35，四、三界，70、95，两倍半，穿管、温度，八、九折。
裸线加一半，铜线升级算。
2．说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
导线选择参考详细原则
一、线截面选择原则从配电变压器到用电负荷的线路有架空线路和电缆线路两种形式。
无论室内或室外的配电导线及电缆截面的选择方法是一样的。
（一）选择导线截面的原则1、电力电缆缆芯截面选择的基本要求(1)最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。
(2)最大短路电流作用时间产生的热效应，应满足热稳定条件。
(3)连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。
(4)较长距离的大电流回路或35kV以上高压电缆，当符合上述条件时，宜选择经济截面，可按“年费用支出最小”原则。
(5)铝芯电缆截面，不宜小于4mm2。
(6)水下电缆敷设当需缆芯承受拉力且较合理时，可按抗拉要求选用截面。
导线截面的选择应同时满足机械强度、工作电流和允许电压降的要求。
其中导线承受最低的机械强度的要求是指诸如导线的自重、风、雪、冰封等而不致于断线；导线应能满足负载长时间通过正常工作最大电流的需要；及导线上的电压降应不超过规定的允许电压降。
一般公用电网电压降不得超过额定电压的5％。
电力电缆芯截面选择不当时，造成影响可靠运行、缩短使用寿命、危害安全、带来经济损失等弊病，不容忽视。
电缆缆芯持续工作温度，关系着电缆绝缘的耐热寿命，一般按30～40年使用寿命，并依据不同绝缘材料特性确定工作温度允许值。
当工作温度比允许值大时，相应的使用寿命缩短，如交联聚乙烯工作温度较允许值增加约8℃，对应载流量增加7％，则使用寿命降低一半。
电缆缆芯持续工作温度，还涉及影响缆芯导体连接的可靠性，需考虑工程实际可能的导体连接工艺条件来拟定。
短路电流作用于缆芯产生的热效应，满足不影响电缆绝缘的暂态物理性能维持继续正常使用，且使含有电缆接头的导体连接能可靠工作，以及对分相统包电缆在电动力作用下不致危及电缆构造的正常运行，这就统称为符合热稳定条件。
否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。
“年费用支出最小”原则的评定方法，是参照原水电部82电计字第44号文颁发“电力工程经济分析暂行条例”，该文件推荐的年费用支出B的表达式如下：B＝0.11Z＋1.11N。
导线的选择
导线选择《基本常识》常用导线的选择一.电线和电缆的分类：1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。
2.按构造可分为裸导线、绝缘导线、电磁线、电缆等，其中裸导线分为单线和绞线两种，绝缘导线分为单芯和多芯两种。
3.按金属性质可分为硬线及软线两种。
硬线未经退火处理，抗拉强度大；软线经过退火处理，抗拉强度小。
4.按导线的截面形状可分为圆线和型线两种。
5.导线规格划分：导线规格是按导线截面积划分的，单位是平方毫米（mm²）,依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。
其中1.5至185为常见规格。
二.绝缘导线1.绝缘导线的型号及含义2.绝缘导线型号标注方式⑴、⑵、⑶、⑷、⑸第一位字母表示类别，第二位字母表示线芯金属材料（铜芯省略不标铝芯用L表示），第三位字母表示绝缘材料，第四位字母表示护套材料（无护套不标），第五位字母表示派生代号（软导线字母R有些种类标在第一位，有些种类标在最后一位）。
例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。
“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。
3.常用绝缘电线的型号及用途4.绝缘导线安全载流量各种绝缘材质的导线安全载流量基本一致，仅以经常使用的聚氯乙烯绝缘铜芯线为例。
注：表中载流量是指环境温度30℃，线芯最高允许温度65℃条件下的载流量，不同环境温度三.橡套电缆与电力电缆1.橡套电缆③YH、YHL型电焊机用电缆载流量2.电力电缆(1)电力电缆的分类：①聚氯乙烯绝缘电缆：大规格的电缆的导体结构一般以扇形为主，额定工作温度70℃。
代表型号：VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。
②交联聚乙烯绝缘电缆：额定工作温度：90℃，对于低压电缆来说，主要采用扇形导体，对于中高压电缆导体来说，采用圆形导体。
导线选择参考详细原则
导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。
⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。
（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。
(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。
(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。
(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。
(5)铝芯电缆截⾯，不宜⼩于4mm2。
(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。
导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。
其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。
⼀般公⽤电⽹电压降不得超过额定电压的5％。
电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。
电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。
当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。
电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。
短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。
否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。
“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。
电工技术-导线的选择
电工技术-导线的选择
1.导电材料
导电材料一般分为良导体材料和高电阻材料。
良导体材料分别为铜、铝、钢，主要用于制作导线或母线。
高电阻材料如康铜、锰铜、镍铬和铁铬铝等，常用作电阻器和热工仪表的电阻元件等。
2.导线电缆的种类、特点及用途
按导线外表是否有绝缘层：裸导线和绝缘导线两大类；
按制造工艺及使用范围：电磁线、电器装备用电线电缆、电力电缆及通信电线电缆。
1）裸导线
只有导体部分，没有绝缘和保护层结构的导线称为裸导线。
根据裸导线的形态和结构可分为：圆单线，型线，软接线，裸绞线。
2)绝缘导线
(1)导线的金属线芯要求导电率高，机械抗拉强度大，耐腐蚀，质地均匀，表面光滑无氧化、裂纹等。
(2)导线的绝缘包皮要求绝缘电阻值高，质地柔韧有相当机械强度，耐酸、油、臭氧等的侵蚀。
3)电缆
电缆线芯按使用要求可分为四种结构：硬型、软型、特软型和移动式电线电缆。
电缆按线芯数又可分为四类：单芯、双芯、三芯、四芯。
保护层的作用是保护绝缘层。
可分为两种：固定敷设的电缆多采用金属护层；移动电缆多采用非金属护层。
4)电磁线
按绝缘材料：漆包线、丝漆包线、玻璃纤维包线和纱包线等多种；
按截面的几何形状：圆形和矩形两种。
电工选择导线口诀
电工用导体载流量的计算口诀１、用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始；裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下: ..10 16-25 35-50 70-95 120.... 五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】6 平方毫米的,按10 下五,算得载流量为30 安。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样根据电流选择导线铜线在不同温度下的线径和所能承受的最大电流表2008-04-28 06:22 P.M.铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
总空开的容量选系统总容量的1.3~1.5倍就够了，选系统保护型的。
电机和总电源配线的一般标准（按三相工作制）：0.75KW，1.5KW配2.5平方铜芯线；2.2KW，3.7KW配4平方铜芯线；5.5KW，7.5KW配6平方铜芯线；11KW，15KW配10平方铜芯线；18.5KW，22KW配16平方铜芯线；30KW，37KW配25平方铜芯线；45KW，55KW配35平方铜芯线；75KW，93KW配60平方铜芯线；110KW，132KW配90平方铜芯线；160KW配120平方铜芯线；185KW配150平方铜芯线；200KW配180平方铜芯线；220KW配240平方铜芯线；250KW，280KW配270平方铜芯线；315KW，400KW配350平方铜芯线。
电工实用口诀第一章按功率计算电流的口诀电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
第二章导体载流量的计算口诀10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
第三章配电计算口诀2.5 加三，4 加四6 后加六，25 五120 导线，配百数第五章三相鼠笼式异步电动机配控保护设备的口诀开关起动，千瓦乘6熔体保护，千瓦乘4第一章按功率计算电流的口诀1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。
一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380/220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4.5 安。
单相380 ，电流两安半。
3.说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。
这个电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为1.5安。
即将“千瓦数加一半”(乘1.5)，就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。
【例2】15 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可以这样计算。
此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。
【例1 】12 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为18安。
【例2】30 千伏安的整流器按“电热加半”算得电流为45安。
(指380 伏三相交流侧)【例3 】320 千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。
【例4】100 千乏的移相电容器(380伏三相)按“电热加半”算得电流为150安。
②.在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的(如照明设备)为单相220 伏用电设备。
这种设备的力率大多为1,因此,口诀便直接说明“单相(每) 千瓦4.5 安”。
计算时, 只要“将千瓦数乘4.5”就是电流, 安。
同上面一样,它适用于所有以千伏安为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220 伏的直流。
【例1】500伏安(0.5千伏安)的行灯变压器(220伏电源侧)按“单相(每)千瓦4.5安”算得电流为2.3安。
【例2】1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安。
对于电压更低的单相,口诀中没有提到。
可以取220伏为标准,看电压降低多少,电流就反过来增大多少。
比如36伏电压,以220伏为标准来说，它降低到1/6,电流就应增大到6倍,即每千瓦的电流为6×4.5=27安。
比如36伏,60瓦的行灯每只电流为0.06 × 27=1.6 安,5只便共有8安。
③在380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380 伏用电设备(实际是接在两条相线上)。
这种设备当以千瓦为单位时,力率大多为1,口诀也直接说明:“单相380,电流两安半”。
它也包括以千伏安为单位的380伏单相设备。
计算时,只要“将千瓦或千伏安数乘2.5 就是电流,安。
【例l】32 千瓦钼丝电阻炉接单相380伏,按电流两安半算得电流为80安。
【例2】2 千伏安的行灯变压器,初级接单相380 伏,按电流两安半算得电流为5 安。
【例3】21 千伏安的交流电焊变压器,初级接单相380 伏,按电流两安半算得电流为53 安。
注1 ：按“电力加倍”计算电流，与电动机铭牌上的电流有的有些误差，一般千瓦数较大的，算得的电流比铭牌上的略大些，而千瓦数较小的，算得的电流则比铭牌上的略小些，此外，还有一些影响电流大小的因素，不过，作为估算，影响并不大。
注2：计算电流时，当电流达十多安或几十安心上，则不必算到小数点以后，可以四舍五入成整数。
这样既简单又不影响实用，对于较小的电流也只要算到一位小数和即可。
第二章导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10下五，100上二。
70 ，95 ，两倍半。
裸线加一半。
4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始；裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:..10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10下五”是指截面从10以下,载流量都是截面数的五倍。
“100上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】6 平方毫米的,按10 下五,算得载流量为30 安。
【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
比如截面25与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。
但实际不到四倍(按手册为97 安)。
而35 则相反,按口诀是三倍,即105 安,实际是117 安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上〉,不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
②从这以下,口诀便是对条件改变的处理。
本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25度,应按①计算后,再打九折。
(乘0.9)。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导体载流并不很大。
