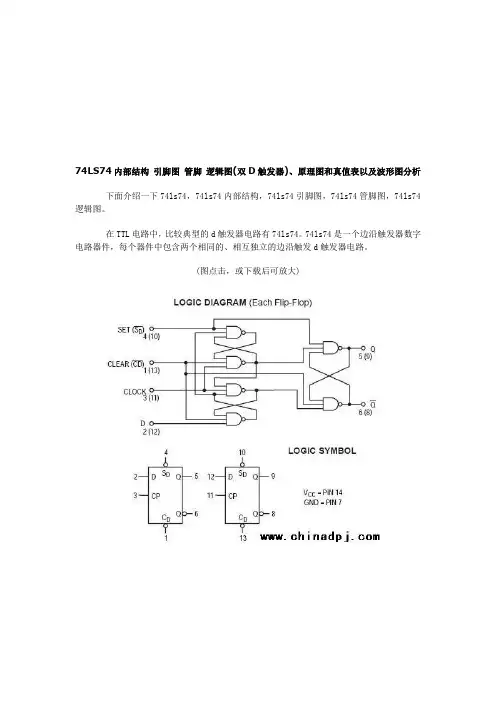

引脚:

11端与3端为原时钟输入端

5端与9端为变换后的时钟输出端

2端与6端联接,8端与12端联接

7端接电源负极、14端接电源正极

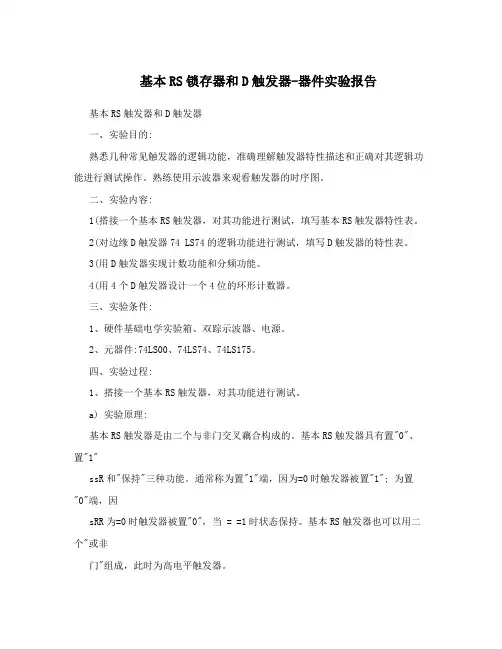

分频:

1,2,3,4,5,6为一组,8,9,10,11,12,13为一组

如果要得到二分频,原时钟需接3端或11端,5端或9端为变换后的时钟输出端

如果要得到四分频,原时钟需接3端并且5端接11端,9端为四分频输出端;或者是原时钟接11端

二分频:

四分频:
