农村家用沼气池设计规范
农村户用沼气池技术要点
农村户用沼气池技术要点农村户用沼气池技术要点第一节户用沼气池的池型及工作原理1、户用沼气池的池型及构造户用沼气池的结构要“圆”（圆形池）、“小”（容积小）、“浅”（池子深度浅）。
新的国家标准图集，五类七型沼气池，即:曲流布料沼气池A、B、C型，预制钢筋混凝土板装配沼气池、圆筒形沼气池、椭球型沼气池、分离贮气浮罩沼气池。
沼气池主要以圆筒形沼气池、椭球型沼气池为主，其主要组成部分为进料间、发酵间、气箱、活动盖、出料间、导气管等部分进料间：进料间包括进料口和进料管，进料管是用混凝土浇筑的水泥管或瓷管，它与沼气池墙成30°角，若小于30°角时，进料管与池墙交接处受力情况恶劣，易漏气；大于30°时，不易进料。
一般6--10立方的沼气池，进料管内径在30-40厘米。
发酵间和气箱:发酵间出料间:出料间又称水压箱。
沼气池的出料间与主池体相通，它的水位随气体的产生、消耗而升降，起到水压箱的作用，并兼做平时小出料用，其容积为主池容积的1/3左右，池容积越大，出料间就大，一般户用沼气池出料间在1-2立方米左右。
活动盖:活动盖安装在沼气池气箱顶部。
其大小为60—80厘米（6--10立方米沼气池），揭开活动盖能促进池内气体散发，增加池内光亮，便于沼气池的维修、进料和清除沉渣。
导气管:导气管的主要作用是输送沼气。
导气管应安装在池体的最顶端。
原来是安装在活动盖上，这样易老化、易损坏。
2、沼气池的工作原理户用沼气池主要是水压式沼气池。
产气时，贮气间内气压增大，把沼气池里的料液压出，使进、出料口和水压间水位上升，产气越多，压出的水越多，气压就越大；用气时，池内气压下降，出料间内的料液便压回发酵间内，以维持内外压力新的平衡。
这样，不断地产气和用气；使发酵间的液面不断的升降，始终维持压力平衡的状态。
3、发酵工艺及其特点工艺流程选取（培育）菌种—备料、进料—池内堆沤（调整pH值和浓度）—密封（启动运转）—日常管理（进出料、回流搅拌）。
农村沼气管理技术
农村沼气技术、二、沼气池的设计与施工1、农村户用沼气最佳模式是“一池三改”，即畜禽舍、厕所、沼气池同步规划，一体施工，全部设施应建在院内，沼气池距厨房不宜超过25m。
畜禽养殖量存栏不少于3头成猪(或5只羊、2头牛或100只家禽)，圈舍地面高出自然地面5—10cm，以3％的坡降向进料口倾斜，卫生厕所尽量靠近沼气池，厕所、畜禽舍里的粪便能够自动流入沼气池，鼓励使用沼液冲圈冲厕装置。
3、沼气池的建设必须由持农业部、劳动部颁发的“国家沼气生产工”职业资格证书的技工按规程施工，如有无证施工的，县农村能源站将会同有关部门追究其责任。
沼气池池型有很多种，要选择最先进的旋流布料型、自动循环型，必须采用钢模钢筋混凝土，要配置抽渣管，实现沼气池人工强制出料和循环搅拌。
导气管均采用四分PE管或者铝塑管。
15米以内者可采用直径lOmm，壁厚l.5mm以上的聚氯乙稀透明管作输气管，过路处外套硬管，管路埋在地下，以5%的坡度坡向最低点，在最低点处安装集水装置，管埋深30cm，室内管路设计要合理，横平竖直，无积水的“U’’型弯，尽量缩短输气距离，节省管线，保证灶前压力，提高供气质量。
4、检查验收：沼气池建成后由县农村能源站组织技术员进行测试，测试合格的发给建池合格证，并统一编号，填写档案卡存档。
没有建池合格证的，农户不得装料，否则后果自负，国家不预补贴。
三、如何让沼气池快速启动目前，沼气已进入快速建设阶段，新池建成后要尽快装料投入使用，老池也要加强管理。
而个别农户装料几天后只产臭气，打不着火。
怎样才能让沼气池装料后快速启动产气、投入使用，正确的做法是：1、合格的池子。
甲烷菌需要严格的厌氧环境，沼气池必须上不漏气、下不漏水才能正常收集、正常发酵。
2、原料选择。
⑴备足发酵原料。
一口8m3沼气池，装料率按85%，高温季节料液浓度按4～6%计算，发酵原料以1方牛粪拌1.5方猪粪为宜，低温季节发酵原料用3方牛粪加适量的猪粪。
⑵原料来源。

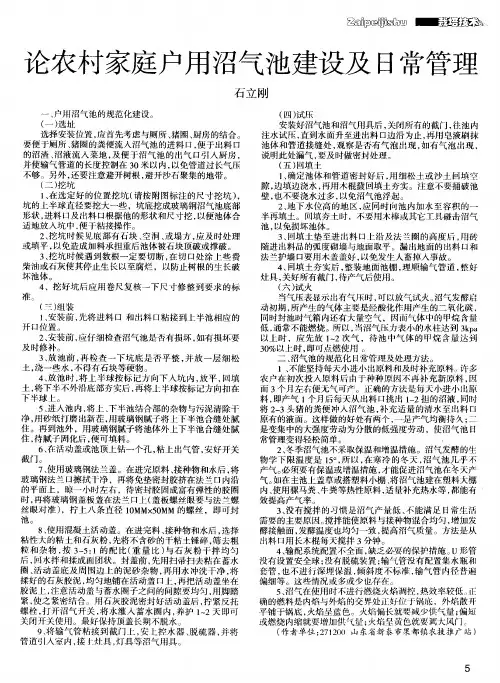

论农村家庭户用沼气池建设及日常管理
动初期 ， 所产生 的气体主要是经酸化作用产生 的二氧化碳 ， 同时封池时气箱 内还有大量空气 ，因而气体中的甲烷 含量 低， 通常不能燃烧 。 所 以， 当沼气压 力表小 的水柱达到 ３ ｋ ｐ ａ 以上 时 ，应先 放 １ ～ ２次气 ，待池 中气体 的 甲烷 含量达 到 ３ ０ ％以上时 ， 即可点燃使用 ，
气。 如在主池上盖草或搭塑料小棚 、 将沼气池建在 塑料大栅
内、 使 用 骡 马粪 、 牛 粪 等 热性 原 料 ， 适 量 补 充 热水 等 ， 都 能 完料 、 接种物和水后 ， 选择 粘性大 的粘土 和石灰粉 ， 先将不含砂 的干粘土锤碎 ， 筛去粗 粒 和杂 物 ， 按 ３ ～ ５ ： １的配 比（ 重量比） 与 石灰 粉 干拌 均匀 后， ｆ Ⅱ Ｊ 水拌 和揉成 面团状 。封盖前 ， 先用扫帚扫去粘在蓄水 圈、 活动盖底及 周丽边上 的泥砂杂物 ， 再用水 冲洗干净 ， 将 揉好的石灰胶泥 ， 均匀地铺在 活动盖 口上 ， 再把活动盖坐在 胶泥上 ， 注意 活动盖 与蓄水 网子之 问的间隙要均匀 ， 用脚踏 紧， 使之 紧密结 合。用石灰胶泥 密封好活动 盖后 ， 拧紧反托 螺栓 ， 打开沼气开关 ， 将水灌 入蓄水 圈内 ， 养护 １ ～ ２天即可 关闭开关使用。最好保持顶盖长期不脱 水。 ９ 、 将输气 管粘 接到截 门上 ， 安 Ｌ 摔水器 、 脱硫 器 ， 并 将 管道引入室内 ， 接 灶 具 ， 灯具 等 沼 气用 具 。
１ 、 在选定好 的位 置挖坑 （ 请按附 图标 注的尺寸挖坑 ） ， 坑 的上半球直径要挖大一些 ，坑底挖成玻璃钢沼气池底部 形状 ， 进料 口及 出料 口根据他 的形状 和尺寸挖 ， 以便 池体合 适地放入坑 巾， 便 于粘 接 操 作 。 ２ 、 挖坑 时候 见底部有 石块 、 空洞 、 或塌方 ， 应及时处 理 或填平 ， 以免造成加料承担重后池体被石块顶破或撑破。 ３ 、 挖坑 时候遇到数根一定 要切断 ， 在切 口处 涂上些 费 柴油或石灰使其停止生长以至腐 烂 ，以防止树根 的生 长破 坏池体。 ４ 、挖 好坑后应用 卷尺复核一下 尺寸修整 到要 求的标
农村户用沼气建设应该注意的问题
农村户用沼气建设应该注意的问题选择背风向阳、土质好、地下水位低和出料方便的地方建池，尽量避开树木；池址与灶具的距离尽量靠近，一般控制在25m以内，沼气池布局采用“三结合”，即沼气池、猪圈、厕所联通建造，达到人、畜粪便能自流入池，一般户用沼气池深度均在2m左右。
二、建池材料要求1.建池材料用量8m3砖砌圆筒形沼气池：水泥16包，红砖1300块，中砂1. 5m3，碎石1m3。
2.建池材料要求采用75号（MU7.5）以上普通粘土砖（红砖、青砖），外形规则无裂缝翘曲，声音清脆，质量均匀，无过火、无欠火。
现浇混凝土采用150号（C15），盖板、进、出料管采用200（C20）混凝土预制。
中砂含泥量小于3%，云母含量小于0.5%。
碎石直径0.5～3cm，含泥量小于2%。
水泥优先选用425号普通硅酸盐水泥（简称普通水泥），出厂期超过3个月的和结块的水泥不准使用。
用水量与水泥用量的质量比最大不超过0.65。
三、沼气池施工流程1.池坑放线池坑放线时，先定好中心桩和标高基准桩，中心桩和标高基准桩必须牢固不变位。
以中心桩为圆心，校正沼气池。
用标高基准桩确定±0.00高度，即建成后池面的高度。
池坑开挖放线尽量采用直壁开挖，不放坡。
圆筒形池上圈梁以上部位适当放坡。
2.池底施工池坑挖好后，先将池基原状土夯实，然后进行池底施工，池底圈梁与池底用150号砼一次浇捣成形，避免沼气池建成后下沉，造成进、出料管与池身联结处发生拉裂事故。
常用地基处理方法：换土、夯实、增铺块石垫层、打桩等方法。
3.池体施工砌块先浸水，保持面干内湿，砖块砌筑应横平竖直，内口嵌牢，砂浆饱满，竖缝错开，注意浇水养护砌体，避免灰缝脱水，若无条件紧贴坑壁砌筑时，池墙外围回填土必须回填密实。
上圈梁用150号混凝土浇成斜面作池盖支座，立即进行池盖砌筑或待圈梁混凝土达到70%强度后再进行砌筑池盖。
4.密封层施工首先用钢丝刷将混凝土表面打毛，清除表面残留的灰浆等，并浇水清洗干净内壁，充分浸湿。
沼气池设计规范范文
沼气池设计规范范文一、结构设计1.沼气池采用圆形或方形结构设计，圆形结构应满足等径均布的原则，方形结构应满足长度与宽度之比在1:0.8到1:1.2之间。
2.沼气池顶部应设置防晒遮盖，以防止日光直射使得沼气产量减少，同时遮盖应保证通风并防止积水。
3.沼气池底部应设置一定数量的底排管，以便于沼渣的排放和沼气的提取。
二、尺寸设计1.沼气池的尺寸应根据家庭或单位的人口数量来确定。
一般来说，每人每天产生的污水约为0.3-0.5立方米，沼气池的有效容积应按照总人口乘以每人每日沼气需求量来计算。
2.沼气池的有效容积应设计为总容积的80%-90%，以便于沼渣的沉淀和沼气的存储。
3.沼气池顶部防晒遮盖的高度应保证遮盖不直接接触沼气，同时要考虑沼气池底部可能产生的压力。
三、材料选择1.沼气池的设计应选用耐腐蚀、耐候性好的材料，例如玻璃钢、钢筋混凝土等。
其中，玻璃钢具有重量轻、耐水、耐腐蚀等优点。
2.沼气池顶部防晒遮盖的选择应考虑遮光性好、耐用的材料，例如塑料材料或玻璃纤维材料。
四、安全性设计1.沼气回路应设置安全阀，以防止沼气增压过程中超压的危险。
2.沼气池顶部遮盖应具备防滑性能，以防止人员在维护和清理时滑倒。
3.沼气池底部的底排管应设置切断装置，以便于维护和维修时切断沼气供应。
五、施工工艺1.沼气池施工前，应进行地表勘测，以确保沼气池的建设地点不受洪水或泥石流等自然灾害的影响。
2.沼气池的施工过程应严格按照设计规范和施工工艺进行，防止施工质量不过关。
3.施工完成后，应进行沼气池的压力测试、漏气测试以及安全性检查，确保沼气池的正常使用。
综上所述，沼气池设计规范主要包括结构设计、尺寸设计、材料选择、安全性设计、施工工艺等内容。
设计时应根据实际情况进行具体化设计，并严格按照规范进行施工，以确保沼气池的正常运行和使用。
农村户用沼气池的建设
农村户用沼气池的建设建造户用沼气池的要求1、要请参加过沼气生产工上岗培训的技术人员，且实际操作合格，并持有施工合格证的技术人员建沼气池。
2、选择最佳季节建沼气池。
一般在北纬39 度以北地区，在深秋、冬季气候冷，池温低，沼气池建后不易启动，所以不宜建池；雨季或地下水位高的季节也应避开。
3、养护建池结束以后，立即对用混凝土浇筑过的每个部位进行养护。
养护沼气池的具体要求是：在平均温度大于5℃条件下时应采取自然养护；外露混凝土应浇水，保持其湿润状态，同时加盖塑料薄膜或草帘，养护时间7－10 天。
4、试压检查沼气池养护后要进行试压检查是否漏水、漏气。
其具体方法是：要安装好输气管路、三通、开关、压力表后，再向池内浇水至池口平面，观察一昼夜，看水位是否下降；如没问题，把水抽出三分之一，接好输气管路、三通、开关、压力表，封池，向池内再加水，待压力表上升至60－80 厘米水柱时，观察24 小时，其下降不超过3%即2 厘米为合格；若超过 2 厘米视为漏气，必须查出漏气部位进行粉刷。
最后，再加水试压检查。
5、施工安全一是防止塌方；二是及时加盖；三是挖好池坑时遇下雨，要教育儿童不要在池坑附近玩耍，以防误入坑中发生危险。
底层出料水压式户用沼气池结构及建造目前，普遍采用的沼气池池型是底层出料水压式沼气池，它也是圆筒形沼气池的一种。
1、结构与功能圆筒形沼气池的优点：①结构合理，受力各面在池内外轴对称荷载作用下，池体各部位大部分处于受压状态，池墙下部有少部分受拉区，但拉力并不大。
②同一容积的沼气池，在相同受力条件下，圆形沼气池的表面积小，比长方形少40%的面积，节省材料。
③圆形沼气池“死角”少，有利于甲烷菌的代谢活动。
且容易解决密闭问题。
总之，圆筒形沼气池施工筒单，造价低，构造合理，受力性能好，管理使用方便。
底层出料水压式沼气池由发酵间、水压间、进料管、出料口通道、导气管等部分组成。
以8 平方米沼气池为例，见图3－2、图3－3。
沼气池设计规范
/m /m 农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池 ) 设计原则要求几何尺寸的确定和结构设计。
本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型 (发酵间 10m 3以内 )水压式沼气池设计。
2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时， 所示版本均为有效。
所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4750---1984 农村家用水压式沼气池标准图集 GBJ 3---88 砌体结构设计规范 GBJ9---87 建筑结构荷载规范 GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。
3.2 坚持适用、卫生、平面布局合理，外型美观。
3.3 池盖顶端复土厚度不小于 200mm 。
3.4 强度安全系数 K ≥ 2.65。
3.5 正常使用寿命 20 年以上。
4、设计要求4.1 设计技术参数。
4.1.1 沼气压力。
4.1.1.2 最大工作压力 13KPa 。
34.1.2 产气率： 0.15m /m 4.1.3 投料量3· d ； 0.2m 3 3· d ； 0.25m 3 3· d ； 0.3m 3 /m 3·d 。
4.1.3.1 最小投料量按发酵间总容积的 50% 。
4.1.3.2 最大投料量按发酵间总容积的 90%。
4.1.4 贮气量 正常贮气量为日产气量的50%。
4.2 工艺流程人畜粪便 (青草及农业废物 ) →进料间 →厌氧发酵间 → 水压 (出料 )间 → 农田。
在有条件的地 方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。
4.3 形状及平面布局形状及平面布局按 GB/T4750 选用。
4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计 成椭球形或单跨拱长方形。
农村家用沼气池设计规范
农村家用沼气池设计规范1、范围本标准规定了农村家用沼气池(以下简称沼气池)设计原则要求几何尺寸的确定和结构设计。
本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型(发酵间10m3以内)水压式沼气池设计。
2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4750---1984 农村家用水压式沼气池标准图集GBJ 3---88 砌体结构设计规范GBJ9---87 建筑结构荷载规范GBJ10---89 混凝土结构设计规范3 、设计原则3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。
3.2 坚持适用、卫生、平面布局合理，外型美观。
3.3 池盖顶端复土厚度不小于200mm。
3.4 强度安全系数K≥2.65。
3.5 正常使用寿命20年以上。
4、设计要求4.1 设计技术参数。
4.1.1 沼气压力。
4.1.1.2 最大工作压力13KPa。
4.1.2 产气率：0.15m3/m3，d；0.2m3/m3，d；0.25m3/m3，d；0.3m3/m3，d。
4.1.3 投料量4.1.3.1 最小投料量按发酵间总容积的50%。
4.1.3.2 最大投料量按发酵间总容积的90%。
4.1.4 贮气量正常贮气量为日产气量的50%。
4.2 工艺流程人畜粪便(青草及农业废物)→进料间→厌氧发酵间→水压(出料)间→农田。
在有条件的地方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。
4.3 形状及平面布局形状及平面布局按GB/T4750选用。
4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计成椭球形或单跨拱长方形。
4.3.2 平面布局4.3.2.1 沼气池应有平面布局设计，在征得用户同意后，方可进行施工设计。
4.3.2.2 平面布局应符合下列要求：a)充分利用土地资源，平面布局紧凑；b)厕所与畜圈分设；c)进、出料方便；d)导气管和输气管不被损害；e)进、出料间中线夹角应大于90°，进料间蹲位板面应高于发酵间平面，出料间应低于发酵间平面。
农村户用沼气池技术.doc
这个工只有这个发酵工艺进入国标，也是发酵工艺首次进入国际，它适用于进入国际的所有新池型。
现在所有池型都用，因为它比过去的发酵工艺科学、简便、容易操作、效果好。
其大小为6080厘米（6--10立方米沼气池），揭开活动盖能促进池内气体散发，增加池内光亮，便于沼气池的维修、进料和清除沉渣。
导气管导气管的主要作用是输送沼气。
导气管应安装在池体的最顶端。
原来是安装在活动盖上，这样易老化、易损坏。
2、沼气池的工作原理户用沼气池主要是水压式沼气池。
产气时，贮气间内气压增大，把沼气池里的料液压出，使进、出料口和水压间水位上升，产气越多，压出的水越多，气压就越大；用气时，池内气压下降，出料间内的料液便压回发酵间内，以维持内外压力新的平衡。
农村户用沼气池技术
1、户用沼气池的池型及构造户用沼气池的结构要“圆”（圆形池）、“小”（容积小）、“浅”（池子深度浅）。
新的国家标准图集，五类七型沼气池，即曲流布料沼气池A、B、C型，预制钢筋混凝土板装配沼气池、圆筒形沼气池、椭球型沼气池、分离贮气浮罩沼气池。
沼气池主要以圆筒形沼气池、椭球型沼气池为主，其主要组成部分为进料间、发酵间、气箱、活动盖、出料间、导气管等部分进料间进料间包括进料口和进料管，进料管是用混凝土浇筑的水泥管或瓷管，它与沼气池墙成30°角，若小于30°角时，进料管与池墙交接处受力情况恶劣，易漏气；大于30°时，不易进料。
5、直管进料。
其斜度与地面成60°角，有利于进料，而且有利于搅拌。
6、进、出料口加盖。
保证安全，防止人畜跌进坑中，既可以起保温作用，又可以保持环境卫生。
农村户用沼气池
37
3.2.1 建设原则、布局和选址
（1）建设原则
2）优先采用“圆、浅、小”池型
“圆”指圆筒形和球形沼气池。因为球体的表面 积最小，可以省工、省料，圆筒形尽管在相同体 积下表面积较球体的大，但施工方便；同时，池 壁厚度可比长方形结构小30-40%，池体受力均匀， 不易损坏；另外，圆筒形和球形沼气池的内壁没 有直角，容易密封。
式中：V1---发酵料液体积m3；
n1—是产人粪便总量。按常住人口×0.006m3/（人•d）～0.0013m3/ （人•d）取值；
n2—是产牲畜粪便总量。按养猪头数×0.15m3/（头•d）～0.15m3/（头 •d）取值；
n3---每日舍外能定量收集粪便总量m3
k2---收集系数，取值0.5～1.0；
半塑式沼气池是以辽宁省能源研究所为主的一些 单位研制成功的一种池型。 1）构造
主要由进料口、出料口、发酵池、红泥塑料、导 气管和水封槽等组成。
27
图3.3半塑式沼气池
28
3.1.3 半塑式沼气池
2）工作原理
其池体为圆柱形，由一个红泥塑料制成的柔性罩 直接扣在池顶上，四周用编织带扣紧置于水封槽 中而成。这种池型，首先在我国辽宁省推广使用。 因为这个地区虽然年平均气温较低，但夏季光照 条件好，当地又有使用沼肥的习惯。为了满足每 日进出料的要求，在原池型上增加了进料口和出 料间。
45
3.2.2沼气池的设计
如一个五口人的家庭，建造一个8～10 m3的沼气 池，管理得好，所产 沼气基本上能满足一家人一 年四季煮饭、烧水或点灯的需要。池的设计主要包括三部分的设计：
厌氧发酵间
进料间
出料间
47
图3.5气压式沼气池结构图
48
农村户用沼气池建池技术标准
农村户用沼气池建池技术标准预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制农村户用沼气“一池三改”建设技术一、沼气池建设（一）设计布局1、按照“方便生活、有利生产、美化环境”及“三结合”（沼气池、厕所、畜禽圈舍相连通）的原则进行布局，池址距灶具一般控制在25m内，并尽可能将沼气池建于畜禽圈舍下面。
2、沼气池进、出料间中线夹角应大于120○小于或等于180○。
（二）施工1、放线：根据沼气池布局原则，选择最佳布局位置，平整好场地。
在平整好的场地上，确定主池中心位置，根据设计图纸，以主池中心为参照点，用石灰在地面上放样出进料口、发酵间、水压间外框线的实际尺寸。
同时在尺寸0.8米左右打下四根定位桩，分别钉上钉子后牵线，两线的交点便是发酵池中心点。
在灰线外打入标高基准桩，确定基准点。
2、开挖：根据放线尺寸，进行土方开挖。
在开挖时，不准在坑沿堆放重物或弃土，如遇地下水，应采取引水沟、集水井等排水措施，及时将积水排除，引离施工现场，并做到快挖快建，避免暴雨冲刷造成塌方。
按放线尺寸挖好坑后，应进行修整并预留好配件位置。
3、砖砌体施工：①砖外形尺寸必须规整，棱角方正，边角无损坏。
②砌筑前应浇水润湿，润湿程度以砖心有1.0㎝～1.5㎝的干心为宜。
③砌筑沼气池拱盖时，每块砖的垂直缝内口相互顶紧，外口嵌牢，砖的各面须“下齐砖棱、上齐线，上下两圈砖应错缝，砂浆应饱满”。
④注意浇水养护，避免灰缝脱水。
4、进料口及圈梁的施工①进料口与池墙的结合部位必须坐浆。
②圈梁施工时，应在砌好的池墙上端做好砂浆找平层，然后支模，浇灌混凝土后压实抹光，圈梁宽度不小于12㎝，厚度不小于12 ㎝。
5、密封层施工：采用“三灰四浆法”施工①基层用水灰比为0.6的水泥净浆均匀涂刷1～2遍。
②底层抹灰用水灰比为0.6的1︰2水泥砂浆抹灰5㎜厚，初凝前反复压实2～3遍。
③刷纯水泥浆1遍，要求同①。
④中层抹灰1︰1.5水泥砂浆，厚5㎜，同②。
(技术规范标准)沼气池的建造技术标准及维护沼气池的建造技术
沼气池的建造技术第一章沼气池的建造第一节标准按照中华人民共和国国家标准gb4750？4752──84，农村家用水压式沼气池主要技术标准：１、气密性：池内气压为800毫米水柱时，24小时漏损率小于3％。
２、单位有效池容日产气量,每m3平均日产气量在0.15m3至0.30m3。
３、正常贮气量为日产气量的50％。
４、强度安全系数Ｋ≥2.65。
５、正常使用寿命20年以上。
第二节池型和建池技术一、恭城（蒙山）式池型１、特点该池型经改进，装有2条塑管，一条是出料水管，一条是自动排渣管。
２、结构恭城式沼气池结构分八部份，（见附图１）。
①进料，②发酵池，③排渣池，④水压池，⑤出料管，⑥排渣管，⑦进料管，⑧活动盖（密封盖）。
３、建池技术⑴容积计算正、反削球容积＝（池径）3×0.133圆柱体容积＝（池半径）2×3.14×池高总池容积＝正、反削球容积＋圆柱体容积⑵备料建一座8m3沼气池，需要粗砂2.5m3、细砂1m3、水泥1吨，钢材10公斤，碎石1m3，红砖1300块，进、出料管各一条。
⑶水压间设置一般水压间大小约等于池容积的1／8强，水压间底线略高于贮气位上10公分。
⑷建池步骤方法①放线开挖土方。
根据需建池大小，确定池半径长度，画成圆圈比实际半径大10公分，撒石灰作线，即可挖土。
一般挖深1.8至2.2米，底部成锅督形，凹下25至30公分。
②用砖和黄泥浆砌成模墙1米高左右，然后顺着周围现浇150＃混凝土，厚10公分池墙并充分震荡混凝土起浆均匀为止。
③池顶施工有二法。
一是采用拱尺施工，拱尺（竹竿）＝0.725×池径。
将竹竿一端固定于池底中央部位，顺着拱尺向四周砌侧砖，直至天窗。
然后现浇混凝土8至10公分厚，硬透后拆掉砖块，进行批荡。
二是预制板盖顶法，用模具制好预制板，在池墙现浇好后，将预制板盖上再现浇4至5公分厚混凝土。
④池墙池顶现浇好混凝土后，在池内壁和内顶用1∶2.5水泥细砂浆作底、中、面层的批淌，每层厚约5毫米。
农村家用沼气池设计精校版
课程设计说明书题目: 农村家用沼气池设计院系：地球与环境学院专业班级：环境工程班学号：学生姓名：指导教师：2014 年 1 月 9 日安徽理工大学课程设计（论文）任务书地球与环境学院院系环境工程教研室年月日目录1 概论 (4)1.1 设计任务和内容 (4)1.1.1 设计内容 (4)1.1.2 水压式沼气池设计任务 (4)1.1.3 课程设计原则 (5)1.1.4 工程设计范围 (5)1.2 项目的背景及建设的必要性 (5)1.3 沼气的基本知识 (6)1.4 水压式沼气池基本知识 (7)1.4.1 水压式沼气池的特点 (7)1.4.2 沼气池采用中温厌氧发酵 (7)2 厌氧发酵工艺流程说明 (8)3 沼气池体部分的设计计算 (8)3.1 发酵原料 (9)3.2 沼气池体部分设计计算 (9)3.2.1 设计参数 (9)3.2.2 发酵间的设计 (10)3.2.3 水压间的设计 (14)4 配套设施的设计计算 (15)4.1 换热器的计算 (15)4.2 吸收塔的计算 (17)5 设计总结 (20)6参考文献 (20)1 概论1.1 设计任务和内容1.1.1 设计内容根据基础资料，设计一个方案，对农业固体废物畜禽粪便和秸秆进行厌氧发酵处理，温度低的时候对原料进行换热，使进口温度满足中温厌氧发酵，出口气体吸收其中的硫化氢，沼气经净化之后达到《恶臭污染物控制标准》（GB14554-93）中二级新扩改建标准。
控制标准如表1所示：表1 恶臭污染物厂界标准值沼气中的臭气主要为H2S，而H2S的含量为0.034%，经过吸收塔的吸收后就可以达到排放标准。
1.1.2 水压式沼气池设计任务（1）设计题目水压式沼气池设计（2）主要设计任务①水压式沼气池尺寸设计：沼气池主体容积、高度、直径、水压间容积、高度、直径。
②配套设施：换热器的传热面积、管长、管径、标准换热器选型；吸收塔填料层高度、塔径、总压力等。
③换热器和吸收塔采用间歇式操作，一次厌氧发酵时间为30天，比较冷的月份分两个区间，从1月份到3月份，从10月份到1月份是比较冷的时间，所以需要用到换热器；产生的气体要经过吸收才能达到《恶臭污染物控制标准》，所以要用到吸收塔。
一池三改建设标准
农村沼气“一池三改”建设标准农户沼气建设，以庭院“一池三改”为基本单元，既户用沼气池和改圈、改厕、改厨同步设计、同步施工，沼气池与圈舍、厕所建在一起相互连通。
改善家居环境，推进庭院净化、美化，建成以沼气为纽带的“生态家园富民工程”。
具体建设中依据基础图纸，因地制宜，统筹规划，严格标准，精品工程，逐户设计，同步施工，配套改建，科学美观，安全使用，强化管理，效益最佳。
1、沼气池。
建设容积为8m3左右，重点推广“常规水压型”、“曲流布料型”等池型，建在圈舍下面，应与猪圈、厕所相连通，实现自动进料，并配备出料装置。
2、改圈。
圈舍要与沼气池相连通，水泥地面，混凝土预制板圈顶，建成太阳能暖圈，采取保温措施。
面积不低于6m2，养殖存栏不少于3头猪单位，圈舍地面高于自然地面10cm，并坡向进料口，以使水冲粪便自流入口进池。
3、改厕。
厕所单设，与圈舍一体建设，与沼气池相连通，紧靠沼气池进料口，盖顶配门。
与洗浴同用时，应专设洗浴下水道，严禁洗涤液入池。
面积不少于2m2 ，蹲位地面高于圈舍地面20cm，铺贴地砖，四周墙壁张贴1.5米高的白瓷砖墙围，安装蹲便器、照明、通风及冲厕等设备。
4、改厨。
厨房单设，通风明亮，布局合理，砖垒灶台（长度1米以上，宽度0.5米以上，高度0.65米），台面张贴瓷瓦，地面硬化，四周墙壁张贴1.5米高的白瓷砖墙围，沼气配件齐全，安装符合标准规范，管线横平竖直，达到卫生、美观、实用、安全。
开关距地面150厘米，净调器横向偏离气灶50厘米，距地面1 50-170厘米，沼气灯离顶棚高75厘米，距室内地面2米以上，距电线、烟囱1米以上。
5、设置标志。
在沼气池建成后要设置永久性标志牌，刻上与建设档案相一致的编号、建设时间等内容。
6、美化。
庭院整洁，布局合理，地面硬化，种植花卉，外墙刷新。
农村户用沼气池建设与使用规范
农村户用沼气池建设与使用规范1范围本标准规定了太原市农村户用沼气池的术语和定义、要求、检验试验、使用和评价。
本标准适用于太原市农村户用沼气池的建设、安装和使用。
本省其他行政区域可参照执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB175硅酸盐水泥，普通硅酸盐水泥GB1344矿渣硅酸盐水泥，火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB/T4750户用沼气标准图集GB5101烧结普通砖JGJ52普通混凝土用砂质量标准及检验方法JGJ53普通混凝土碎石或卵石质量标准及检验方法3术语和定义下列术语和定义适用于本标准。
3.1农村户用沼气池单体池容小于等于20m3，属于自然发酵，无前后处理工艺的沼气设施。
3.2圆筒型底层出料式沼气池主要由圆筒型池身、球壳池拱、削球壳池底和圆筒型水压间（出料间）组成的沼气池。
3.3池容农村户用沼气池发酵间的净容积。
4要求4.1选址应选择在土质坚实、地下水位低、远离树木、背风向阳、靠近畜禽舍和厕所的位置建设，便于沼气池进料和越冬管理，池址距厨房不超过25m。
4.2池型应符合太原地区实际，宜选用圆筒型底层出料式沼气池，符合GB/T4750的要求。
4.3池容一般为8m3、10m3。
可满足3～5口人使用。
4.4池体材料4.4.1砖应符合GB5101规定。
4.4.2水泥强度达到42.5#以上，出厂时间在三个月以内，性能指标应符合GB175和GB1344规定。
4.4.3石子应符合JGJ53规定。
4.4.4砂应符合JGJ52规定。
4.4.5其它原料也应符合国家相关标准的要求。
4.5施工4.5.1池坑开挖4.5.1.1沼气池的结构规格应符合表1要求。
表1沼气池结构规格标准容积（m3）内直径（m）池墙高（m）池顶矢高（m）池顶曲率半径（m）水压间深（m）直径（m）8 2.7 1.00.54 1.96 2.18 1.010 3.0 1.00.60 2.18 2.28 1.14.5.1.2池底呈削球壳（锅底）形状，由锅底中心至出料间底部挖一条U形浅槽，浅槽宽度为70cm，下返坡度5%。
农村沼气池建设方法以及注意事项
本文来自中国沼气网提供最新的沼气行业信息,最专业的沼气门户沼气池的建造一、沼气池选址规划1、沼气池的建设应与房屋及周围环境相协调，以利于保持环境的优美与卫生；2、为缩短沼气的输送距离，沼气池应尽量靠近厨房，距离不宜超过30米。
3、沼气池应远离公路与铁路，并避开竹林与树林，以免对沼气池造成震动与损害。
4、尽量选择地基好、地下水位较低和背风向阳的地方建池。
5、沼气池应当与猪栏、厕所连通修建，做到“三结合”，便于粪便自流入池。
6、建池技工应经过沼气技术培训，须持有沼气行政部门颁发的上岗证，并要按国家标准进行施工与验收。
二、水压式沼气池的建造方法（一）现浇沼气池沼气池施工工艺1、备料10立方米池所需材料为：425标号水泥26袋，中沙2.5立方米，石子3立方米，直径30厘米、长1米的水泥管2根，10立方米的专业钢模1套。
水泥：优先选用硅酸盐水泥，也可以用矿渣硅酸盐水泥和火山灰质硅酸盐水泥。
水泥标号选用425号。
结块水泥不准使用。
砂：宜采用中砂，要求不含有有机杂物，水洗后含泥量不大于3％；云母含量小于％。
石子：采用粒径～2.0cm碎石或卵石，级配合理，孔隙率不大于45％；针状、片状小于15％；压碎指标小于10％～20％；泥土杂质含量用水冲选后小于2％；石子强度大于混凝土标号倍。
水：选择饮用水。
2、沼气池的开挖发酵池直径为3.2米、深2.3米。
进料池和出料池的位置没有固定要求，以方便为原则，但两池边缘应与发酵池的边缘保持15厘米距离。
发酵池是沼气池的主体，开挖时应在离池底1.3米处的池壁上及池底边缘挖一圈地梁，宽深均为10厘米。
使池底成微凹面，以加强池体的坚固性。
另外在进料池与发酵池、出料池与发酵池之间，各挖一个直径30厘米、斜度40的洞，用于安装进料管和出料管。
3、模板安装与池体浇注⑴混凝土的拌制配合比：拌制混凝土采用施工配合比。
当采用理论配合比时，必须将混凝土的标号提高15％。
配合比中的水灰比一般控制在～。
农村沼气池建设方法以及注意事项
农村沼气池建设方法以及注意事项1.场地选址：选择在离家庭厨房、粪便产生地点和农作物残渣堆放地点较近的位置进行沼气池建设，方便收集原料并输送沼气。
2.沼气池设计：沼气池设计应根据家庭的人口数量确定其容量大小。
通常情况下，每个人每天需要产生0.2-0.3立方米的沼气，所以可以根据需求来确定沼气池的容量。
3.材料选择：沼气池的建设材料可以选择水泥、砖砌或塑料薄膜等材料。
水泥池具有耐用性好的优点，但施工难度大；砖砌池施工相对较容易，但耐用性相对较差；塑料薄膜池安装方便，但使用年限较短。
根据实际情况选择适当的材料进行建设。
4.沼气池形状：沼气池的形状通常选择圆形或长方形。
圆形沼气池结构简单，施工难度相对较低，但使用面积较大；长方形沼气池可以有效利用空间，减少占地面积，但施工难度相对较高。
5.原料收集与投料：沼气池的原料可以包括家庭厨余垃圾、粪便、农作物残渣等。
原料应及时收集并投入沼气池，保持原料的新鲜度和湿度，有助于发酵产生沼气。
6.沼气利用与运输：沼气可用来烹饪、照明和供热等。
在沼气产生后，通过管道输送到需要使用的地方。
7.沼气池维护：沼气池建设完成后，需要定期清理沼渣，保持沼气池内的排气通畅，防止厌氧菌死亡。
另外，沼气池也需要定期检查和维修，以确保正常运转。
在进行农村沼气池建设时1.安全性：注意选择合适的建设材料和方法，确保沼气池的安全性，防止漏气和爆炸等事故的发生。
2.施工技术：沼气池的建设需要一定的施工技术，建议请教专业人士进行设计和施工，确保沼气池的正常运行。
3.使用环境：建设沼气池时，需要考虑周围的使用环境，如距离房屋、污水处理设施、粪便储存设施等的距离，防止污染问题。
4.环境保护：沼气池可以减少有机废弃物的处理，但在使用过程中也需要注意环境保护。
如，控制沼气池产生的气味和噪音，合理使用沼气和有机肥料，避免过量施用。
总而言之，农村沼气池的建设需要注意场地选址、设计、材料选择、施工技术、沼气利用、运输、维护等方面，在建设和使用过程中要注重安全性和环境保护。
沼气管路设计规范
沼气管路设计规范沼气管路设计规范适用范围本规范适用于农村家用沼气池的管路系统。
1 一般规定1.1 农村家用沼气池的管路系统应符合稳固、耐用、气密性能可靠、操作方便以及使用安全的原则。
设计时除应遵守本规范外，还应符合GB 3606—83《家用沼气灶》以及当地消防和卫生条例。
1.2 水压式沼气池应采取一定的稳压措施。
在设备条件不具备时，可暂用阀调节压力。
1.3 本规范室外管路应采用硬管地埋。
室内管路为硬管明敷。
不具备条件使用硬管的地方可使用塑料软管，但不得使用再生塑料管。
2 管材和管件2.1 管材2.1.1 农村家用沼气池的管路材料，应使用聚氯乙烯管（包括红泥塑料）或抗氧性能良好的聚乙烯管为基本管材。
2.1.2 管材的选用室外管路应结合当地气温条件，一般地区采用聚氯乙烯管，严寒地区应采用聚乙烯管。
室内管路一律采用聚氯乙烯管。
2.1.3 硬管标准规格见表1。
（略）性能指标参照SG 79—752.2 管件2.2.1 硬管管件2.2.1.1 聚氯乙烯硬管及聚乙烯管的管件均采用端部为承口的注塑管件。
承口尺寸：承口内径为管子外径加0.05～0.2mm；承口长度（L）为管子外径（D）的一半加6mm，即L=0.5D+6mm。
2.2.1.2 聚氯乙烯硬管及聚乙烯管是管路中经常需要拆装或定期更换的部件，该拆装端应是注塑内螺纹承口或装有弹性密封环的承口。
2.2.1.3 硬管标准管件规格及符号见表3。
三通单线的表示同口径管件。
带有双线的表示该端口径放大异径管件。
端部附有双点的管件表示该端承口内有螺纹或弹性密封环弯头2.2.2 软管管件2.2.2.1 软管管件均采用带有密封节的管件，各端密封节的个数不得少于3个。
节的间距为5mm。
管件内径（d ＇）应是管材内径（d）减去2mm，即d ＇=d-2mm。
2.2.2.2 软管标准管件规格及符号见表4。
表 4材质及规格红泥塑料管件、聚氯乙烯管件φ8×1.5，φ10×1.5，φ12×1.5符号说明三通 1.除大小头外均为同口径管件； 2.管件两端均有密封节大小头Δφ12×φ10，φ10×φ82.2.3 管塞硬管和软管的管塞均采用一般使用的橡皮塞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农村家用沼气池设
计规范
农村家用沼气池设计规范
1、范围
本标准规定了农村家用沼气池(以下简称沼气池)设计原则要求几何尺寸的确定和结构设计。
本标准适用于砖、水泥为建筑材料，人畜粪便为主要发酵原料的半连续发酵的家用小型(发酵间10m3以内)水压式沼气池设计。
2、引用标准
下列标准所包含的条文，经过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4750---1984 农村家用水压式沼气池标准图集
GBJ 3---88 砌体结构设计规范
GBJ9---87 建筑结构荷载规范
GBJ10---89 混凝土结构设计规范
3 、设计原则
3.1 沼气池宜建在畜圈或厕所地表以下，进料间与人、畜粪入口相连通。
3.2 坚持适用、卫生、平面布局合理，外型美观。
3.3 池盖顶端复土厚度不小于200mm。
3.4 强度安全系数K≥2.65。
3.5 正常使用寿命20年以上。
4、设计要求
4.1 设计技术参数。
4.1.1 沼气压力。
4.1.1.2 最大工作压力13KPa。
4.1.2 产气率：0.15m3/m3，d；0.2m3/m3，d；
0.25m3/m3，d；0.3m3/m3，d。
4.1.3 投料量
4.1.3.1 最小投料量按发酵间总容积的50%。
4.1.3.2 最大投料量按发酵间总容积的90%。
4.1.4 贮气量正常贮气量为日产气量的50%。
4.2 工艺流程
人畜粪便(青草及农业废物)→进料间→厌氧发酵间→水压(出料)间→农田。
在有条件的地方，可将人粪便和牲畜粪便分两处进料口进入厌氧发酵间。
4.3 形状及平面布局
形状及平面布局按GB/T4750选用。
4.3.1 发酵间的形状以圆形为主，受占地面积限制或地下水位较高的，可将发酵间设计成椭球形或单跨拱长方形。
4.3.2 平面布局
4.3.2.1 沼气池应有平面布局设计，在征得用户同意后，方可进行施工设计。
4.3.2.2 平面布局应符合下列要求：
a)充分利用土地资源，平面布局紧凑；
b)厕所与畜圈分设；
c)进、出料方便；
d)导气管和输气管不被损害；
e)进、出料间中线夹角应大于90°，进料间蹲位板面应高于发酵间平面，出料间应低于发酵间平面。
4.3.2.3 采用钢筋混凝土板建池或有进草料习惯的沼气池应增设活动盖。
4.3.2.4 进、出料间都必须加盖板，盖板应采用具有足够强度等级的构件。
进、出料间四周应作表面处理。
4.4 厌氧发酵间容积
4.4.1 发酵间容积计算公式
V=(V1-V2)K1 -----------------------------------------------------（1）
式中：V---发酵间容积m3；
V1---发酵料液体积m3；
V2---气室容积m3；
K1---容积保护系数，取0.9～1.05。
4.4.1.1 发酵料液体积；
V1=[(n1+n2)k2+n3]T---------------------------------------------（２）
式中：V1---发酵料液体积m3；n1是产人粪便总量。
按常住人口×0.006m3/头，d～0.0013m3/头，d取值m3；
n2—是产牲畜粪便总量。
按养猪头数×0.006m3/头，d～0.15m3/头，d取值m3；
n3---每日舍外能定量收集粪便总量m3
k2 ---收集系数，取值0.5～1.0；
T—原料滞留期(d)；蔬菜区t取30，平坝农业区取35，丘陵农区取40 。
4.4.1.2 气室容积
V2＝1/2V1K3---------------------------------------------------------(3)
式中：V1---发酵料液体积m3；
V2 ---气室容积m3；
K3 ---原料产气率，按本规范4.1.2取值。
4.4.2 发酵间的容积不小于6.0m3，(养猪超过10头或养牛超过3头的农户)应采用其它工艺，进行施工设计时，应在有关参数上作调整。
5、沼气几何尺寸的确定
5.1 发酵间容积和几何尺寸
按4.4.1计算出容积后，再按下式计算池盖削球体，池底削球体和圆柱体池身的几何尺寸。
发酵间总容积按下式计算：
5.1.1 沼气池的直径根据用户平面布置确定。
5.1.2 发酵间池盖削球体净容积和矢高。
