条码打印机培训资料(1)
条码培训教程
PX4I培训教程一条码基础知识二打印机的分辨率三标签碳带四安装五常规参数设置六操作事项七常见问题及解决办法一条码基础知识条码字符：表示一个字符的若干条和空。
条：条码中对光的反射率低的部分，一般为黑色。
空：条码中对光的反射率高的部分，一般为白色。
空白区域：为保证条码正常识读而在条码两端保留的与空同色的区域起始符：位于条码起启位置，表示条码开始的一个特殊的条码字符。
终止符：位于条码终止位置，表示条码结束的一个特殊的条码字符。
三九码三九码是Intermec公司于1975年推出的一种条码，它可表示数字、英文字母以及“-”、“.”、“/”、“+”、“%”、“$”、“”（空格）和“*”共44个符号，其中“*”仅作为启始符和终止符。
三九码且有编码规则简单、误码率低、所能表示字符个数多等特点，因此在各个领域有着极为广泛的应用。
我国也制定了相应的国家标准（GB12908-91）。
三九码仅有两种单元宽度——分别为宽单元和窄单元。
宽单元这宽度为窄单元的1到3倍，一般多选用2倍、2.5倍或3倍。
三九码的每一个条码字符由九个单元组成，其中有三个宽单元，其余是窄单元，因此称为三九码。
商品条码（EAN、UPC码）商业是最早应用条码技术的领域。
在商业自动化系统中，商品条码是关键。
在国家标准GB/T12904中，商品条码（barcode for commodity）的被定义为用于标识国际通用的商品代码的一种模块组合型条码。
1970年美国超级市场委员会制定了通用商品代码UPC码，美国统一编码委员会（UCC）与1973年建立了UPC条码系统，并全面实现了该码制的标准化。
UPC条码成功地应用于商业流通领域中，对条码的应用和普及起到了极大的推动作用。
UPC码的使用成功促使了欧洲编码系统（EAN）的产生。
到1981年，EAN已发展成为一个国际性的组织，且EAN码与UPC码兼容。
EAN/UPC码作为一种消费单元代码，被用于在全球范围内唯一标识一种商品。
条码培训教程
条码培训教程目录一、课程介绍与背景 (2)1. 条码技术概述 (3)2. 培训目标与课程安排 (4)3. 培训背景知识介绍 (5)二、条码技术基础 (6)1. 条码技术定义及原理 (7)2. 条码的分类与特点 (8)3. 条码识别系统的构成 (9)三、条码技术实践与应用场景 (10)1. 常见条码类型介绍及应用场景分析 (11)2. 条码识别设备的选择与使用 (12)3. 条码在物流、零售等行业的应用案例 (14)四、条码生成与打印技术 (15)1. 条码生成软件介绍与使用教程 (17)2. 条码打印设备与耗材选择 (18)3. 条码打印流程及注意事项 (19)五、条码技术系统集成与开发 (21)1. 条码技术与信息系统集成方法 (22)2. 条码扫描设备的接口与协议介绍 (24)3. 条码识别软件开发实践 (27)六、条码技术优化与提高识别率策略 (28)1. 条码设计优化原则与建议 (30)2. 提高条码识别率的技巧和方法 (31)3. 条码质量控制与标准化流程 (32)七、课程总结与复习 (33)1. 课程重点内容回顾 (34)2. 学习心得分享与交流环节 (35)3. 课程结业考核与证书颁发流程介绍 (36)一、课程介绍与背景随着科技的快速发展，条码技术已经成为现代物流、商业自动化不可或缺的一部分。
条码技术可以快速、准确地识别商品信息，大大提高了库存管理、仓储运输和零售销售的效率。
掌握条码技术对于提高企业竞争力具有重要意义。
本套条码培训教程旨在帮助学员全面了解条码技术的基本原理、条码设备的操作和维护，以及条码在各个行业的应用。
通过本课程的学习，您将能够熟练地使用条码扫描设备、打印设备等，掌握条码管理软件的应用，为企业的信息化建设打下坚实基础。
本教程共分为四个部分：第一部分为条码技术基础知识，介绍条码技术的原理和发展历程；第二部分为条码设备操作与维护，包括条码扫描器、打印机等设备的选购、安装和使用方法；第三部分为条码管理系统与应用，介绍条码管理系统的功能、操作流程以及在各个行业的应用案例；第四部分为条码技术的未来发展与趋势，探讨条码技术的发展方向和新技术应用。

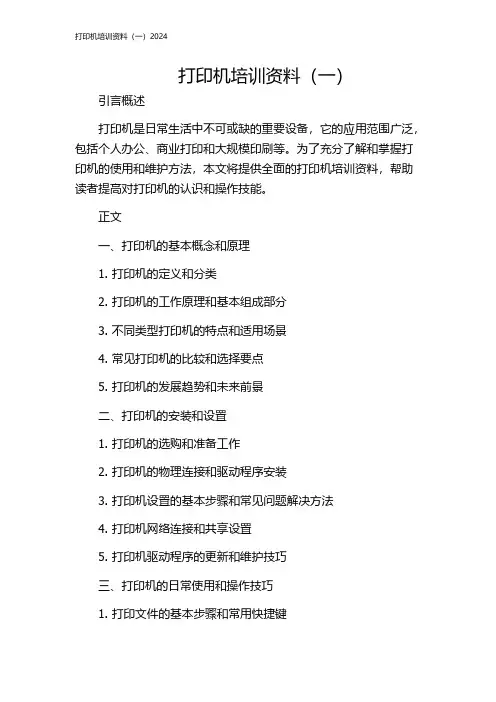

打印机培训资料(一)2024
打印机培训资料（一）引言概述打印机是日常生活中不可或缺的重要设备，它的应用范围广泛，包括个人办公、商业打印和大规模印刷等。
为了充分了解和掌握打印机的使用和维护方法，本文将提供全面的打印机培训资料，帮助读者提高对打印机的认识和操作技能。
正文一、打印机的基本概念和原理1. 打印机的定义和分类2. 打印机的工作原理和基本组成部分3. 不同类型打印机的特点和适用场景4. 常见打印机的比较和选择要点5. 打印机的发展趋势和未来前景二、打印机的安装和设置1. 打印机的选购和准备工作2. 打印机的物理连接和驱动程序安装3. 打印机设置的基本步骤和常见问题解决方法4. 打印机网络连接和共享设置5. 打印机驱动程序的更新和维护技巧三、打印机的日常使用和操作技巧1. 打印文件的基本步骤和常用快捷键2. 打印设置的个性化调整和效果优化3. 打印机常见故障的诊断和排除方法4. 打印机耗材的更换和保养要点5. 打印机技巧和操作建议的分享四、打印机的故障排除和维修1. 打印机常见故障的分类和原因分析2. 打印质量问题的排查和解决方法3. 打印速度和连接问题的调试和优化4. 打印机硬件故障和维修技巧5. 打印机维修常见问题解答五、打印机的环境保护和安全注意事项1. 打印机的能源节约和碳排放减少方法2. 打印材料的选择和环保意识培养3. 打印机使用安全和数据保护建议4. 打印机废弃处理和电子垃圾回收5. 打印机使用风险评估和应急预案总结通过本文的阐述，读者可以了解到打印机的基本概念和原理，学会打印机的安装和设置方法，掌握打印机的日常使用和操作技巧，熟悉打印机的故障排除和维修方法，以及了解打印机的环境保护和安全注意事项。
这些知识和技能将有助于读者更好地使用和维护打印机，并提高工作效率和生产力。
希望本文能对读者在打印机培训中起到一定的指导作用。
打印机培训
打印机培训打印机培训打印机是现代人生活和工作中必不可少的电子设备之一。
无论是在家庭还是在商业环境中，打印机的使用频率都非常高。
因此，了解打印机的基本知识和使用方法对我们应对各种日常生活和工作中遇到的打印需求非常重要。
本文将向您介绍打印机的基础知识、使用和维护方法，希望能给您提供有效的帮助。
1. 打印机的基本知识（1）打印技术目前市场上常见的打印技术主要有喷墨打印、激光打印、热敏打印和热转印打印等。
喷墨打印技术是目前最常用的打印技术之一，其优点在于色彩鲜艳、价格低廉，适用于家庭和小型办公室的打印需求。
激光打印技术是质量更高、速度更快的打印技术之一，主要适用于中等规模的企业、学校等。
热敏打印技术和热转印打印技术主要用于标签打印、票据打印等特殊场合。
（2）打印机类型根据使用场景和打印需求的不同，我们常见的打印机类型包括以下几种：台式打印机：适用于家庭和小型办公室的打印需求，包括喷墨打印机和激光打印机等。
一体机打印机：具有扫描、复印和传真等多种功能，适用于中小型企业和办公环境。
条码打印机：适用于标签打印、票据打印等特殊场合。
（3）打印机参数在购买打印机的时候，您需要了解打印机的主要参数，例如打印速度、分辨率和媒体容量等。
以下是一些基本的打印机参数：打印速度：打印速度指的是每分钟可以打印的页数，通常用PPM（Pages Per Minute）来表示。
速度越快，打印效率越高。
分辨率：分辨率指的是打印机可以达到的最高清晰度，通常用DPI（Dots Per Inch）来表示。
分辨率越高，打印质量越好。
媒体容量：媒体容量指的是打印机可以处理的最大纸张数量，包括进纸和出纸。
媒体容量越大，打印机的效率越高。
2. 打印机的使用方法使用打印机的方法因打印机型号和打印需求的不同而有所不同。
以下是一些基本的使用方法：（1）安装打印机驱动程序在使用打印机之前，您需要先安装打印机驱动程序，这是使计算机和打印机之间能够通信的关键。
条码培训资料
条码培训资料一、什么是条码技术条码技术是一种用特定的图案、字符和数字等信息编码后，通过扫描设备进行快速识读和解码的技术手段。
它广泛应用于零售业、物流管理、生产流程控制等领域，成为现代社会不可或缺的一种信息管理工具。
二、条码的分类1. 一维条码一维条码，又称线性条码，使用一维图形码表示数据。
常见的一维条码包括UPC码、EAN码、Code 39码等。
它由一系列黑条和白条组成，通过不同宽度和间距来表达数字、字母和特殊字符的编码信息。
2. 二维条码二维条码是在一个平面上编码的，相比于一维条码，二维条码能够存储更多的信息。
常见的二维条码有QR码、DataMatrix码、PDF417码等。
二维条码采用矩阵式图形编码，通过黑白方块的排列组合来表示数据。
三、条码的应用领域1. 零售业条码在零售业中的应用最为广泛。
通过扫描商品条码，收银员可以快速识别商品信息，并自动获取价格、库存等数据，提高工作效率和准确性。
2. 物流管理条码技术在物流管理中起到关键作用。
物流公司可以通过扫描货物上的条码，实时跟踪货物的位置和运输情况，实现精确的库存管理和运输控制。
3. 生产流程控制在生产流程控制中，条码被用于追踪产品的流向和生产过程中的各个环节。
工人可以通过扫描条码，获取产品的相关信息，进行质量检验和追溯，确保产品质量和生产效率。
四、条码的优势1. 提高效率通过扫描条码，可以快速获取信息，避免了手工录入数据的繁琐过程，大大提高了工作效率。
2. 减少错误条码技术可以减少人为错误，避免了手工输入数据时可能出现的失误，保证了数据的准确性。
3. 实时追踪利用条码技术，可以实时追踪货物的位置和状态，提供及时的物流信息，方便管理和决策。
4. 节省成本条码技术的应用可以简化业务流程，减少纸质文档和人力资源的消耗，从而降低管理成本。
五、条码培训内容1. 条码基础知识介绍条码的定义、分类、编码原理等基础知识，使学员对条码有一个整体的了解。
2. 条码扫描设备的使用教授学员使用手持式扫描设备的操作方法，包括如何扫描条码、解码、获取信息等。
条码打印机培训资料 ppt课件
一.设立技术壁垒，提高产品准入门槛 二.加强环境保护，确保可持续发展
《RoHS指令》和《WEEE指令》规定纳入有害物质限制管理和报废回收管理 的有十大类102种产品，我司条码打印机属于第三类“信息通讯类”.
2.ROHS相关内容及生产应对
(2) ROHS中限制的有害物质及危害
PBB & PBDE 印刷电路板 连接器等组件 塑料件 塑料、阻
多溴联苯/多溴 燃剂（PE、ABS、PC）等、电线的耐燃
高温分解可产生致癌性和致畸胎性物质
二苯醚
剂….
2.ROHS相关内容及生产应对
(3)生产应对
a.符合ROHS/WEEE 零件包装或材料上需有标示,并与其它不符合零件分开存放;
b.无铅PCB发料加工与有铅PCB发料加工分时进行,避免作业人员误用;
3.245/343系列机使用说明
1.外观图
(2).后视图
USB插口 并口线缆插口 串口线插口 电源线插口 电源开关 导纸器
3.245/343系列机使用说明
2. 规格说明
(1).印表机说明
项目 解析度 最大列印宽度 最大列印长度 最大碳带长度 列印速度 列印方式 电源
TTP-245
TTP-343
203dpi
(3)最大列印宽度(inch)
1.目前大陆市场销售的TSC条码 机类型
(1).243/342系列
243/342系列包括TTP-243, TTP-243E, TTP-342,以及最近推出的无铅产品 TTP-243Plus,TTP-243EPlus, TTP-342Plus.
1.目前大陆市场销售的TSC条码 机类型
(2).245/343系列
245/343系列包括TTP-245, TTP-343, 还有比较少的TDP-245.
条码打印机操作标准培训教程 完
条码打印机操作标准培训教程在数月前的我对条码打印机的操作一无所知，感觉有点难以操作与控制，特别是那种一个Label的Width与Height极小的贴纸，那精度实在是难认控制。
通过数月接触，终于熟练的操作条码打印机。
有一些人认为，竟然花了几个月的时间才清楚弄明白，那学习也不怎么容易，其实不然，因为没有相关学习资料，所以摸索了大量时间，所以本人做了此培训教程，让不知者很快掌握这一些知识与技能。
我制定了初学部份、进阶部份、高级技巧三方面进行讲解。
一、初学部份在要学会打印前，必需要知道在条码打印方面用到的一些专用名词：1、贴纸：要实现被打印，用于主要目的一种介质，像文档打印中的A4纸一样。
它又分为：黑标贴纸、间隙贴纸。
防刮贴纸黑标贴纸贴纸普通贴纸各种尺寸的贴纸防刮贴纸间隙贴纸普通贴纸2、黑标贴纸：此种贴纸不借助于碳带即能直接打印，打印纸张后面有黑标标记。
3、间隙贴纸：此种贴纸必须借于碳带才能打印，打印纸张之间有等距间隙。
4、碳带：与贴纸配合，是贴纸上色料的载体。
主要是用于间隙贴纸。
普通碳带碳带防刮碳带5、探测器：是条码打印机上必备部份，主要用来识别贴纸，来控制贴纸的进纸。
它又分为：间隙探测器、黑标探测器。
6、间隙探测器：能够识别间隙贴纸。
7、黑标探测器：能够识别黑标贴纸。
8、打印模块：条码打印机上负责把我们编辑的模版进行打印的器件。
9、滚筒：负责把碳带或贴纸缠绕起来，用于支撑作用。
10、滚轴：打印机器件上的一部份，用于支撑滚筒。
11、定位卡：打印机器件上的一部分，用于固定贴纸左右位置的卡子。
12、进纸（Ｆeed）：移动一张纸，它是从打印机中向外移动，不会打印。
13、常量：在打印中，数据不变化的量，即所见即所得。
14、变量：在打印中，数据有序变化的量，打印批量有序的流水号与MAC就是变量。
15、步长：数值数据变动的浮度，第二次要打印的数据与第一次要打印的数据的差（只针对整数。
）16、Label:在一卷贴纸中，它是一个最小单位，是我们使用最基本的成份，用宽度（Width）、高度（Height）来描述。
标签条码打印软件培训教程
04 创建标签（双列）
1
2
3 4
5
注意：第4步标签之间间距根据标签纸实际情况修改。
01 选择打印机类型 02 选择打印机 03 设置标签宽度和高度 04 设置列数为2 05 单击【确定】
05 导入数据
1
2
注意：1）只支持Excel2003格式，而且一次最多导入1000行（含标题)。 2）数据量较少时，直接在表格中输入，无需使用Excel导入。
03 界面简介
打开现有标签
建立新标签
更改现有标签设置
打印预览
通过Excel导入数据
清除所选数据
清空所有数据
04 创建标签（单列）
1
2
3 4
5
01 选择打印机类型 02 选择打印机 03 设置标签宽度和高度 04 设置列数为1 05 单击【确定】
注意：设置标签宽度和 创建标签样式
1 2
3
4 5
选择条码工具->工作区拖出矩形框->条码类型“Code128B” 注意：条码格式选择Code128B基本可以涵盖所有字符类型。
文字位置： 选择“无”
数据字段： 选择对应列
07 设置标签打印数量
注意：如果指定了打印数量列，打印数量列为空的话，无法打印标签。
练习
标签纸大小：100x50mm，单列
免费条码打印软件培训教程
Song Jin
01 校正打印机（GT800）
4
1 2
5 3
注意：每次更换尺寸不同的标签纸时需要重新校正打印机。
01 选择单位 02 设置标签长度和宽度 03 单击【应用】 04 选择【高级设置】 05 单击【校正】
02 启动免费条码打印软件
条码打印机硬件力象电脑技术部培训讲义
力象电脑技术部培训讲义(一)【培训内容】Argox打印机硬件本产品规格本使安装i r m w a r e 版本更新C D 功能面版设定令集服问题及故障排除【附件】力象技术支持申请表一．基本规格共通特色:-PPLA, PPLB (Datamax, Eltron)功能-并口,串口-ArgoBar (CodeSoft XTRA Light Plus)软件-Label Dr Windows驱动程序-长纸打印功能可扩充部分:-裁刀-RTC卡-拨纸器-中文硬字卡-外加纸架-ArgoKee (单机作业)二. 使用与安装校正(Calibration)- 小纸(OS : 15mm, X: 30mm)- 跳页, 无法正确侦测GAP- Media-out误判步骤1. 关机2. 按住FEED键(OS), 或PAUSE/Calibr.键(X).3. 开机.4. 马达转动,放开按键.5. 纸张自动前进约200mm (OS),或300mm(X).打印自我测试页目的-测试打印机功能是否大致正常(除了串口,并口通讯).-硬件配备.-Firmware版本.-基本设定(如串口baud rate,字符选择,..).步骤OS系列1. 关机2. 按住FEED键,直到步骤6才松开.3. 开机.4. 马达转动.5. 纸张自动前进约200mm.6. 打印测试页,放开FEED键.X系列1. 关机2. 按住FEED/Config键3. 开机.4. 马达转动,放开按键.5. 打印测试页,放开FEED键.Reset (回复工厂设定)设定方式-DIP switch.-跳Jumper.-由Panel(面版)进入.-由PC送指令(command).步骤OS系列1. 开机2.开机后,至少3秒,按住FEED键,暂时不要放开.3.约10秒左右, READY LED灭掉.4.放开FEED键.X系列1.关机2.按住CANCEL/RESET键.3.LCD出现”RESET”后, 放开按键.注:1.DIP switch, Jumper设定无法被reset.2.校正重来.其余-装裁刀时,加装裁刀驱动IC (3770 或3717).-X2000/X3000 PPLB,用条形码扫瞄器(scanner)接到PS/2界面时,Bit 6,7,8要移到ON位置.-用串口通讯时,PC这边,务必要设定流量控制(flow control protocol)为XON/XOFF 或硬件.三. Firmware版本更新或改变Emulation目的-修正错误(Bugs).-增加功能.-提升效率.-变更Emulation(PPLA⇔PPLB互换).前步骤1.档案(zip档案, README.TXT).2.解压缩(Decompression): PKUNZIP, WinZip.3.环境: DOS, Windows下之DOS (Win NT, 2000不行).4.用LPT1:并口.5.执行BA T檔.正式步骤1.接LPT1:,开机.2.进入MS-DOS3.执行BA T, 如>PPLA4.等下列讯息出现,按任一键.Press any key to continue…5.等3~5分钟,回到DOS,即完成.>注: 若是PPLA⇔PPLB,则必须要做一Reset,否则可能出现一些奇怪现象,如无法打印.四. X2000/X3000面版设定注:1.有些设定亦可用指令来设定.2.后设压前设.五. 指令集控制码<STX> 02H<ESC> 1BH<CR><LF> 0DH 0AH文字,条形码范例for PPLA<stx>c0100<stx>LD11H10C0000121100000050000Barcode 3 of 91A0005000200000ABCDEFGHIE文字,条形码范例for PPLBZBQ200,24q816S4D9A50,50,0,5,1,1,N,"MAXICODE"B220,50,0,2,2,4,80,B,"012345"b400,50,M,"001,840,84170,6672,ABCD"P1六.客户服务问题及故障排除●打印不均匀:⏹打印头压力调试：⏹●碳带皱褶⏹是否使用Argox原厂串口线⏹●串口无法打印?⏹是否使用Argox原厂串口线⏹●如何调整标签撕纸的位置?⏹下载正确的printer utility版本⏹PPLA用户可弹性的设定撕纸距离(tear off distance)；启动printer utility，在驱动设定下勾选“tear off” 功能，选择单位(mm,英寸)，输入距离数值。
条码打印机学习资料
条码行业设备打印机条码行业设备数据采集器条码扫描枪不干胶标签耗材类色带条码打印机分类篇1、按品牌分类：TEC 东芝Sato 佐藤日本品牌citizen 西铁城ringzebra 斑马DATAMAX迪马斯美国品牌Intermec易腾迈Printronix 普印力AVERY 艾利Argox 立象GODEX 科诚国产品牌TSC 台湾半导体BEIYANG 北洋（山东）POSTEK 博思德（深圳产）2、按照等级来分类：可以分为：低端打印机、便携式打印机、桌面打印机、中高端打印机、高性能打印机（RFID 打印机：电子标签，有芯片）3、按照机器分类：GT800 200dpi 有并口，可用桌面机（斑马）GT820 200dpi 有并口，不可用适用场所：医院、政府单位G430T 200dpiGK888注意：装机时要自带USB数据线或串口线，有时装机客户不会准备这些ZM400 200dpi、300dpi、600dpi（出纸宽度4 英寸、打印宽度104mm，可调节至110mm）斑马工业机ZM600 （处置宽度6英寸，168mm）Zebra 105SL 英文系统Zebra105SL plus 中文系统110系列/170系列XI3 (200dpi、300dpi、600dpi)220系列/140系列XI4工厂，化工厂多用110、140、170、220系列打印机配件篇传感器分类⑴介质传感器，又称穿透传感器（检测连续纸，间隙纸，黑标纸）⑵碳带传感器（热转印、热敏）⑶打印头传感器（检测打印头是打开或关闭）黑标传感器和穿透传感器都是为了定位。
关于打印头寿命：（客户现场回答标准答案）⑴打印头的使用寿命与打印机所处的环境、温度、压力、条码碳带的正确使用的清理等有关。
⑵条码打印头是条码打印机中最脆弱易损的器件，它就像汽车一样，是件消耗品，最终会损坏，然而不断注意保养，不断合理清理条码碳带色带层所造成的污垢就能延长打印头的使用寿命。
⑶打印头的使用寿命还与耗材有关，如碳带，标签纸有关，不匹配，打印出来的效果可能会变差或者碳带起皱。
条码打印培训材料
关于生协件开始运行~~
表号：10002.01.02A
生效日期：2004.10.8
■通知
□通报
行。
特此通知
附件：《关于奥铃工厂供货商条形码打印说பைடு நூலகம்》
批示
批准
审定
审核
拟文
项目组
主送：各供应商
抄报：
抄送：
2、对于打印条码不可用、补码不及时而影响入库的，对相关供应商按
500元/批次进行考核。对于入库不及时影响生产的将按缺件情况进行考核。
3、供应商在2010年1月5日前每家须向订单推进科业务员提供10个
自己的包装打印条码，由订单推进科统一反馈项目组进行确认， 对于未按时
提供的按1000元/家进行考核。
包装供应商条码打印严格按 《关于奥铃工厂供货商条形码打印说明》 执
纪要
□报告
□计划
各供应商:
会签人签字
前期奥铃工厂下发通知《关于奥铃工厂供货商供货体现条形码的通知》
要求自2010年1月1日后，所有供货产品体现包装条码。为保证条码系统
的顺利运行，现对相关事项明确如下:
1、2010年1月1日起，入厂零部件必须按要求粘贴条码，条码粘贴监
督工作由外检科负责，未按要求粘贴的零部件一律不允许入库。
条码打印机基础知识
条码打印机基础知识一、热转印条码打印机的工作原理热转印条码打印技术的原理是通过条码打印机的打印头部件对标签上层的色带（碳带）加温和加压，将色带上的固体油墨熔化转印到标签介质上完成打印的。
通过选择热转印色带与标签材料匹配，热转印打印方式可以满足大部分各种不同的标签使用工况，可打印出耐高温、抗磨损、耐化学溶剂等特殊性能的条码标签。
二、热敏（直热式）打印原理热敏打印方式采用热敏标签材料，不使用色带，标签直接和打印头接触，打印头直接加温热敏标签完成打印。
热敏标签材料是由普通标签纸和热敏涂层复合而成的。
由于它的物理构成方式，热敏条码标签的寿命短，一般的热敏材料不会超过六个月，也有保存时间较长的。
热敏标签主要应用在室内，或环境温度不高的场合。
一般而言，由于环境、使用的因数，使用热敏方式打印的打印头可能会增加磨损。
三、条码打印机的参数：宽度、速度和分辨率打印宽度一般有75mm、105mm、220mm等等。
打印分辨率一般有200dpi（点/英寸）、300dpi（点/英寸）和600dpi （点/英寸）打印速度一般有3英寸/秒、4英寸/秒直到10英寸/秒四、打印机处理速度和内存打印机的CPU大部分采用16位、或32位RISC构架，后推出的产品一般在设计上会采用性能更好的CPU，同时也有更好的性价比。
CPU主频更高一点。
内存分RAM和ROM二种，RAM区大一点，处理性能相对好一些；ROM区一般用来存储固化程序和用户程序。
比如：zebra z4m ROM：4 MB； RAM：8 MB DRAM；Zebra 105sl ROM：2MB FLASH； RAM：6MB SRAM。
打印机的处理速度和内存大小只是一个指标，在同等可别的情况下（打印性能、机械精度、可靠性和人性化），可以反映打印机的综合性能的一个方面。
五、条码打印编程语言条码打印机是一种专业的打印设备，不同于常见的办公用打印机。
计算机和条码打印的数据驱动方式有3种：·WINDOWS 环境下的驱动程序条码打印机厂家都会提供这样的驱动程序，这是一种图形化的打印方式·DLL动态库文件有些条码打印机厂家会提供这样的文件，供用户使用编程语言（C/C++、VB等）来操作打印机·指令语言条码打印机厂家会提供指令语言集，供用户使用编程语言来操作打印机。
打码机培训资料
SATO打码机培训资料一、产品简介SATO CL408E工业级条码打码机配备了32位133MHZ的微处理器，全部金属结构配置，并配有液晶显示屏，可调整大部分的打卬参数。
两种打印方式，打印速度可达每秒六英寸，打卬范围为104mm X 1249mm,是一款性能卓越的打印机。
二、安装附件打开包装箱，取出配件，装上前面板及并行接口卡，按图示装好标签纸和碳带（内碳和外碳安装不同）；关掉计算机的电源，将并口线连在计算机的并口上，将另一端连接在SATO打码机的接口卡上；连接SATO打码机的电源线，就可打开开关，准备打印了。
三、安装驱动程序如同所有的打印机一样，SATO打码机也须安装相应有驱动程序，可用WINDOWS中的添加打码机，浏览等操作寻找对应的目录安装，也可如下操作：将随机所带光盘放入光驱中，稍等片刻，屏幕上将出现如下画面:XAVU CT4XX / Enhanced Series Printer Manual You need to install Acrobat Roader to read t!Hs manual• install Printer DriverDriver DocumentationYou to install Acrobat Reader to read this document► Programming ManualA USB Preparationwnh purchase of USB accesscrlesA LAN Address Setupw.tn purchase ot LAK acoesscricslr>of oil A 按 INSTALL PRINTER DRIVER 选项中的 ENHANCEDSENIES,将出现一系列的安装画面，按NEXT 按扭，选择SATO CT408e,继续按NEXT 键，按提示选择并口一，将该打卬机设置 为默认打印即可。
安装好驱动后，在WINDOWS 中选择SATO 打码机，点右 键按属性，先设置纸张大小，再将纸张旋转180度。
条码列印培训
7.资料丢失
资料都是主要 有以下几种情况 打印机死机，电脑死机 数据线接结打印机或电脑端口松动 程式问题 列印丢失资料的问题一直都出现，没有 很有效的方法来解决此异常，只能靠人 为的管控
3.卷碳带
为什么列印会卷碳带呢？一般列印机 卷碳带都是因为碳带左右受压不均称造成。 造成列印机卷碳带有以下几个原因： 1.压力杆过紧 2.碳带压板左右不平衡 3.使用碳带过宽 4.列印温度过高
4.列印出的贴纸发白
列印机温度太低或者太高 2) 印字头老化或者不良 3) 原材贴纸不良 4) 碳带不良
2.列印的贴纸字体偏大或者偏小
列印出的贴纸效果偏大或者偏小，主要 是因程式点数与列印机点数与驱动点数不 统一导致。特殊情况下程式无法默认驱动 也会造成这样的效果，若出现程式无法默 认程式驱动，请将电脑里的所有列印驱动 删除，重新安装符合程式要求的驱动进行 列印。（注：有些时候错误的使用列印机 点数列印出的效果与承认书要求很差异很 小）
什么程式需要用LPT线进行列印呢？ 用NiceLabel-ProSuite5编程写的程式可 以使用COM线与LPT线进行列印，但是 使用LPT线时必须切换传输口（即：将 COM口切换为LPT口）。使用LPT线列印 贴纸，可以大大提高列印速度。此类程式 需要安装 NiceLabel-ProSuite5或者SDK 等辅助软件，且还需要安装列印驱动 （200DPI 300DPI 600DPI）才能进行 正常列印，此类程式为新生程式。
3.贴纸是否有赃物
贴纸赃物主要有：原材不良（黑点， 异色，列印有白点，原材印刷偏移等）， 列印时会有黒污（黑色竖杠）卷碳带的现 象出现与横白线 刮伤。
条码打印机培训资料[1]
![条码打印机培训资料[1]](https://img.taocdn.com/s3/m/9b75c0820912a216147929c8.png)
常用标签类型
非连续纸
连续纸
PPT文档演模板
条码打印机培训资料[1]
第二部分 打印机使用 标签的安装
1、将标签供应轴挡板向外侧移动，并向外侧放置水平。
1、将纸卷按图示方向装入标签供应轴，并向里靠紧。
PPT文档演模板
条码打印机培训资料[1]
第二部分 打印机使用 标签的安装
3、将标签供应轴挡板按图中方向抬起，并靠紧纸卷。
条码打印机培训资料[1]
第一部分 打印机细节参数 支持条码
2-dimensional 2维
Codablock Code 49 Data Matrix MaxiCode PDF417 QR Code RSS / GS1 DataBar family (12 barcodes) TLC 39 MicroPDF Aztec
条码打印机培训资料[1]
第一部分 打印机细节参数 标签
PPT文档演模板
条码打印机培训资料[1]
第一部分 打印机细节参数 认证
Agency approvals认证
BSMI CCC C-Tick cUL EN55022 Class B EN55024 EN61000-3-2,3 FCC Class B GOST-R ICES-003 Class B IEC 60950-1 / EN60950 MIC NOM S Mark VCCI ZIK
2024版条码打印机操作标准培训教程(完)[1]
![2024版条码打印机操作标准培训教程(完)[1]](https://img.taocdn.com/s3/m/5119a17eef06eff9aef8941ea76e58fafbb04579.png)
高清晰度、高速打印将成为未来条码 打印机的重要发展趋势，以满足日益 增长的打印需求和提高工作效率。
条码打印设备将朝着更小型化、便携 化的方向发展，以适应移动办公和现 场打印等场景的需求。
2024/1/28
30
对未来条码打印技术的展望
期待未来的条码打印技术能够实现更高的打印精度和更丰富的颜色表现，以适应更多复杂的 应用场景。
电商平台
在主流电商平台上搜索并比较不同产品，注意选择信誉良好的商 家。
行业展会
参加相关行业展会，现场了解产品并寻找合适的供应商。
2024/1/28
26
06
总结回顾与展望未来
2024/1/28
27
本次培训内容总结回顾
1
条码打印机基本原理与工作流程
详细讲解了条码打印机的内部构造、工作原理以 及从接收到打印指令到完成打印的整个过程。
14
批量打印与连续打印
数据导入与导出
掌握如何导入和导出打印数据， 支持Excel、CSV、TXT等多种数
据格式。
批量打印设置
根据实际需求，设置批量打印的 参数，如打印数量、打印顺序、
打印份数等。
连续打印实现
了解连续打印的原理和实现方法， 如使用循环语句或自动打印功能
等。
2024/1/28
15
故障诊断与排除方法
2024/1/28
22
明确需求与预算范围
确定打印需求
明确需要打印的条码类型、尺寸、精度等要求。
评估打ห้องสมุดไป่ตู้量
根据业务需求评估每日、每周或每月的打印量， 以便选择合适的打印机型号。
设定预算
根据实际需求和企业预算，设定合理的购买预算 范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Operating humidity 运行湿度 20-85% non-condensing R.H.
Storage humidity 储存湿度 5-85% non-condensing R.H.
在设置模式下，按此按钮，让屏幕显示当前参数 的下一个参数。按住不放，滚动加快。 在退出设置模式时，保存所做的更改并根据保存 选项保存。
第一部分 打印机细节参数 按键
按键 增加健
减少健
图形
功能
增加参数数值。 在命令状态下，回答“YES”。 在输入密码时，改变光标位置。
减少参数数值。 在命令状态下，回答“NO”。 在输入密码时，改变数值。
打印机正在处理数据或正在打 印，没有数据将被接受。
打印机正在接受数据或将状态 信息发送到主机。
第一部分 打印机细节参数 物理特征
PHYSICAL CHARACTERISTICS 物理特征
Width 宽 10.37" (263.5 mm) Height 高 15.5" (393.7 mm) Depth 厚 19.5" (495.3 mm) Weight 重 50 lbs (22.7 kg)
3 电路保护板 4 电源开关
O=关 I=开 5 电源接口
第一部分 打印机细节参数 内部细节
• 内部细节
1 打印头打开杠杆 2 撕纸挡板 3 走纸胶辊 4 碳带回卷轴 5 碳带供应轴 6 标签支架 7 标签支架挡板
第一部分 打印机细节参数 控制面板
• 控制面板
1 LCD液晶显示屏 2 增加健 3 减少健 4 向前翻页 5 向后翻页/保存 6 进入/退出
7 FEED走纸健 8 PAUSE暂停键 9 CANCLE取消键
10 CALIBRATE测纸健
11状态指示灯
第一部分 打印机细节参数 按键
按键
FEED
PAUSE
CANCLE
图形
功能
当打印机处于打印状态时，FEED按钮被按下后将 会在此次的打印任务结束后再打印一张空白的标签 。当打印机在空闲或停止状态时每按下FEED钮一 次将会立即吐出一张空白的标签。（可利用这个按 钮来确定打印机是否走纸准确。）
第一部分 打印机细节参数 状态指示灯
图形
状态
OFF ON
OFF ON
OFF ON Flashing
正常。
标签传感器感测不到标签。打 印暂停，暂停灯亮，LCD液晶 屏显示错误信息。
正常。
打印机暂停所有打印动作，可 能的原因： 暂停键按下。 打印错误被检测到。 LCD液晶屏给出详细信息。 正常。无数据被发送或接受。
第一部分 打印机细节参数 状态指示灯
图形
状态
OFF ON
打印机关闭或电源未接通。 打印机打开
OFF
正常。
Flashing 只在Peel模式下，标签已经打印 完毕，打印机暂停，直到标签被 取走。
OFF
正常。
Flashing 打印机有错误产生，通过液晶显 示屏可以得到更多信息。
OFF ON
正常，碳带正常安装。 打印暂停。 在直热模式，安装碳带。 在热转印模式，未安装碳带。
条码打印机培训资料(1)
2020/8/14
培训内容
• 打印机细节参数 • 打印机使用 • 打印机面板设置 • 打印机的维护 • 常见故障处理 • 附录：斑马打印头保养
打印机参数
第一部分 打印机细节参数 外观细节
• 外观细节
1 控制面板 2 媒体视窗
第一部分 打印机细节参数 外观细节
• 外观细节
第一部分 打印机细节参数 环境
OPERATING CHARACTERISTICS 环境
Operating temperature 运行温度 TT: Operating temperature 41° F (5° C) to 104° F (40° C) Thermal transfer DT: Operating temperature 32° F (0° C) to 104° F (40° C) Direct thermal
Electrical 电器参数 Universal power supply with power-factor correction 90-264 VAC; 48-62 Hz
第一部分 打印机细节参数 通讯
Communication and Interface Capabilities 通讯
USB 2.0 port (480 Mbits per second) RS-232C/422/485 multi-drop (optional adaptor) High-speed, bi-directional, IEEE 1284 parallel interface ZebraNet Wireless Print Server ZebraNet 10/100 Print Server (internal/external) ZebraNet PrintServer II (internal/external) IBM Twinax interface IBM Coax interface Applicator interface
这个按钮用来停止打印任务或者再次开始打印任务 。当打印机处于打印状态时，按下此按钮将会停止 当前任务。如果打印机处于闲置状态时按下这个按 钮之后，将会忽略掉下一个打印请求。第二次按下 可以恢复到打印机原先的状态。
这个按钮只有当PAUSE这个按钮被按下之后才起 作用。按下这个按钮之后将会把当前的打印内容全 部取消。如果按下超过三秒刚会把当前的所有的标 签文件全部删掉。
第一部分 打印机细节参数 按键
按键
CALIBRATE
SETUP/EXIT
图形
功能
当打印机处于打印状态时， CALIBRATE按钮被按 下后打印机会进行测纸。测试如下内容： 标签长度、标签类型、打印方式、传感器。
进入或退出设置模式。
向前翻页 向后翻页/保存
在设置模式下，按此按钮，让屏幕显示当前参数 的前一个参数。按住不放，滚动加快。
第一部分 DES/SYMBOLOGIES 支持的条码
Linear 一维
Codabar
Code 11
Code 39
