简易秒表的keil C程序
单片机技术简易秒表教程
MOV
MOV
TH1，#00H ；送T1值
TL1，#0FFH
如果T0赋初值为78DEH，如何编写程序？
《单片机技术》项目化课程
3. 启动定时器。 SETB SETB TR0 TR1 ；启动T0 ；启动T1
例：设定时器T1为方式1，初值3CB0H，程序如下： MOV TMOD，#10H
MOV
MOV SETB
2.定时初值计算
设初值为X，最大计数值为M。初值X与机器周期T机、 定时器T的关系如下： （M - X）T机 = T T机 = 12个时钟周期 = 12/fosc X = M – T/T机 结论：
（1）计数次数为（M - X），初值越大，达到满值所需计 数次越小，基时钟频率一定，定时就越短。
（2）时钟频率越大，时钟周期限越短，机器周期越小，计 数器加1一次时间就越短。
三、评估检查
《单片机技术》项目化课程
任务3. 用定时器T0实现秒表（老师引导学） 步骤： 1.定时器T0、T1工作原理。
2.在proteus中绘制4位数码管的显示电路。
3.绘制程序流程图，在KEIL中编写相关程序。 4.把HEX文件加入到proteus去，全速运行程序。
5.利用KEIL与proteus联机仿真，单步运行程序。
◆ CPU暂时中断当前的工作，转去处理事件B（中 断响应和中断服务）；
◆待CPU将事件B处理完毕后，再回到原来事件A被 中断的地方继续处理事件A（中断返回），这一过 程称为中断 。
《单片机技术》项目化课程
MCS-51单片机的中断系统结构图
主程序
中断请求 执行主 程序 断点 继续执行 主程序
中断响应
《单片机技术》项目化课程
一般设定初值分以下几步进行：
单片机技术简易秒表教程
• 单片机技术简介 • 简易秒表设计 • 单片机编程语言基础 • 简易秒表程序实现 • 调试与测试 • 扩展与应用
01
单片机技术简介
单片机的定义与特点
定义
单片机是一种集成电路芯片，它集成 了中央处理器、存储器、输入/输出 接口等计算机的主要部件，具有微型 化、集成度高、功耗低等特点。
云端化
通过与云计算技术的结合，实现秒表数据的远程存储、分析和共享， 提高数据的应用价值。
人性化
注重用户体验和人性化设计，使秒表操作更加简便易懂，满足不同 用户的需求。
THANKS
感谢观看
函数与数组
理解C语言的函数和数组概念，能够编写简单的函数和数组操作 代码。
编程规范与技巧
变量命名规范
采用有意义的变量名，避免使用单个字符或 无意义的缩写。
注释规范
在关键代码段上方添加注释，解释代码的作 用和实现方式。
代码复用
编写可重用的函数或模块，避免重复代码， 提高代码效率。
异常处理
在程序中添加异常处理逻辑，确保程序在遇 到错误时能够正确处理。
发展
随着技术的不断发展，单片机逐渐向 16位、32位等更高位数的方向发展， 运算速度和数据处理能力不断提升。
单片机的应用领域
工业控制
单片机在工业自动化控制系统 中广泛应用，如电机控制、温
度控制、流量控制等。
智能仪表
单片机用于各种智能仪表的研 制和生产，如智能温度计、智 能流量计等。
通讯设备
单片机在通讯设备中也有广泛 应用，如手机、调制解调器等 。
04
简易秒表程序实现
计时模块实现
计时器初始化
根据单片机型号，设置计时器工作模式和初始值。
单片机秒表程序代码
单片机秒表程序代码
以下是一个基本的单片机秒表程序代码，使用Keil C语言编写：#include <reg52.h> 引入头文件
unsigned int s=0; 定义全局变量秒数
void delay() 定义延时函数
{
unsigned int i,j;
for(i=1;i<=1000;i++)
{
for(j=1;j<=100;j++);
}
}
void timer0() interrupt 1 定义定时器0中断服务函数
{
TH0=0xFC; 设置计时器初始值，每50ms中断一次
TL0=0x67;
s++; 秒数+1
}
void main() 主函数
{
TMOD=0x01; 设置计时器0为模式1
TH0=0xFC; 设置计时器初始值，每50ms中断一次
TL0=0x67;
EA=1; 允许中断
ET0=1;
TR0=1; 启动计时器0
while(1)
{
if(s>=60) 如果秒数到达60秒，重置秒数为0
{
s=0;
}
P1=s; 将秒数显示在P1口上
delay(); 延时
}
}
注：此代码仅供参考，实际使用时可能需要根据具体需求进行修改和优化。
C51单片机秒表计时(C语言)
南开大学滨海学院C51嵌入式软件设计（C语言）题目：计时秒表功能描述：本设计实现在99秒内的秒表计时，一个按键实现开始、暂停、复位。
原理概述：P1接四位七段数码管，P3.2接一按键产生外部中断0，P3.4-P3.7控制扫描显示。
计时使用定时器0产生10ms中断累计。
按键不同次序决定了对应的控制功能，因为第一次按键必定为开始计时，所以第二次按键判断为暂停，依次第三次为置零。
主程序调用显示程序，显示程序实时显示计时时间。
效果显示图一（电路总图）图二（效果显示）注：第四位显示为单位：S 程序清单#include<reg51.h>#include<stdio.h>unsigned char Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F };sbit P37=P3^7;sbit P36=P3^6;sbit P35=P3^5;sbit P34=P3^4;unsigned int a=0,cout=0,mm=0;x,y,p,q;/*********延时*********************/void delay(){i nt g;f or(g=70;g>0;g--);/*********显示程序*****************/ void display(){x=cout/10; //秒十位P34=0;P1=Tab[x]; delay();P34=1;y=cout-x*10; //秒各位P35=0;P1=Tab[y]; delay();P1=0x80; delay();P35=1;p=mm/10; //ms的高位P36=0;P1=Tab[p];delay();P36=1;P37=0; //显示单位：SP1=Tab[5]; delay();P37=1;}/*********主程序********************/ void main(){I T0=1;E X0=1;E T0=1;T MOD=0x01;T H0=0xD8; //装初值，10msT L0=0xF0;E A=1;w hile(1){ display(); };}/*********外部按键中断子程序*********/ void int0 ()interrupt 0{i f(a==0) //开始计时{ TR0=1;mm=0;a++; }e lse if(a==1) //暂停计时{ TR0=0;a++;}e lse //置零m m=0;c out=0;}}/*********定时器子程序****************/void time0() interrupt 1{T H0=0xD8;T L0=0xF0;m m++;i f(mm==80) //考虑其它损耗，调整后约为1S{ cout++;mm=0;}} 雨滴穿石，不是靠蛮力，而是靠持之以恒。
51单片机秒表程序设计
51单片机秒表程序设计1. 简介秒表是一种用于测量时间间隔的计时器，常见于体育比赛、实验室实验等场合。
本文将介绍如何使用51单片机设计一个简单的秒表程序。
2. 硬件准备•51单片机开发板•LCD液晶显示屏•按键开关•连接线3. 程序流程3.1 初始化设置1.设置LCD液晶显示屏为8位数据总线模式。
2.初始化LCD液晶显示屏。
3.设置按键开关为输入模式。
3.2 主程序循环1.显示初始界面，包括“00:00:00”表示计时器初始值。
2.等待用户按下开始/暂停按钮。
3.如果用户按下开始按钮，则开始计时，进入计时状态。
4.如果用户按下暂停按钮，则暂停计时，进入暂停状态。
5.在计时状态下，每隔1毫秒更新计时器的数值，并在LCD液晶显示屏上显示出来。
6.在暂停状态下，不更新计时器的数值，并保持显示当前数值。
3.3 计时器控制1.定义一个变量time用于存储当前的计时器数值，单位为毫秒。
2.定义一个变量running用于标记计时器的状态，0表示暂停，1表示运行。
3.定义一个变量start_time用于存储计时器开始的时间点。
4.定义一个变量pause_time用于存储计时器暂停的时间点。
5.在计时状态下，每隔1毫秒更新time的值为当前时间与start_time的差值，并将其转换为小时、分钟、秒的表示形式。
6.在暂停状态下，保持time的值不变。
3.4 按键检测1.检测按键开关是否被按下。
2.如果按键被按下，判断是开始/暂停按钮还是复位按钮。
3.如果是开始/暂停按钮，并且当前处于计时状态，则将计时状态设置为暂停状态，并记录暂停时间点为pause_time；如果当前处于暂停状态，则将计时状态设置为运行状态，并记录开始时间点为当前时间减去暂停时间的差值。
4.如果是复位按钮，则将计时器数值重置为0，并将计时状态设置为暂停。
4. 程序代码示例#include <reg51.h>// 定义LCD控制端口和数据端口sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_EN = P1^2;sbit LCD_D4 = P1^3;sbit LCD_D5 = P1^4;sbit LCD_D6 = P1^5;sbit LCD_D7 = P1^6;// 定义按键开关端口sbit START_PAUSE_BTN = P2^0;sbit RESET_BTN = P2^1;// 定义全局变量unsigned int time = 0; // 计时器数值，单位为毫秒bit running = 0; // 计时器状态，0表示暂停，1表示运行unsigned long start_time = 0; // 开始时间点unsigned long pause_time = 0; // 暂停时间点// 函数声明void delay(unsigned int ms);void lcd_init();void lcd_command(unsigned char cmd);void lcd_data(unsigned char dat);void lcd_string(unsigned char *str);void lcd_clear();void lcd_gotoxy(unsigned char x, unsigned char y);// 主函数void main() {// 初始化设置lcd_init();while (1) {// 显示初始界面lcd_clear();lcd_gotoxy(0, 0);lcd_string("00:00:00");// 等待用户按下开始/暂停按钮while (!START_PAUSE_BTN && !RESET_BTN);// 判断按钮类型并处理计时器状态if (START_PAUSE_BTN) {if (running) { // 当前处于计时状态，按下按钮将进入暂停状态 running = 0;pause_time = time;} else { // 当前处于暂停状态，按下按钮将进入计时状态running = 1;start_time = get_current_time() - pause_time;}} else if (RESET_BTN) { // 复位按钮按下，重置计时器time = 0;running = 0;}}}// 毫秒级延时函数void delay(unsigned int ms) {unsigned int i, j;for (i = ms; i > 0; i--) {for (j = 110; j > 0; j--);}}// LCD初始化函数void lcd_init() {lcd_command(0x38); // 设置8位数据总线模式lcd_command(0x0C); // 显示开，光标关闭lcd_command(0x06); // 光标右移，不移动显示器lcd_command(0x01); // 清屏}// 向LCD发送指令函数void lcd_command(unsigned char cmd) {LCD_RS = 0;LCD_RW = 0;LCD_EN = 1;LCD_D4 = cmd >> 4 & 1;LCD_D5 = cmd >> 5 & 1;LCD_D6 = cmd >> 6 & 1;LCD_D7 = cmd >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = cmd >> 0 & 1;LCD_D5 = cmd >> 1 & 1;LCD_D6 = cmd >> 2 & 1;LCD_D7 = cmd >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送数据函数void lcd_data(unsigned char dat) { LCD_RS = 1;LCD_RW = 0;LCD_EN = 1;LCD_D4 = dat >> 4 & 1;LCD_D5 = dat >> 5 & 1;LCD_D6 = dat >> 6 & 1;LCD_D7 = dat >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = dat >> 0 & 1;LCD_D5 = dat >> 1 & 1;LCD_D6 = dat >> 2 & 1;LCD_D7 = dat >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送字符串函数void lcd_string(unsigned char *str) {while (*str) {lcd_data(*str++);delay(5);}}// 清屏函数void lcd_clear() {lcd_command(0x01);}// 设置光标位置函数void lcd_gotoxy(unsigned char x, unsigned char y) {unsigned char addr;if (y == 0)addr = x | (0x80 + y);else if (y == 1)addr = x | (0xC0 + y);lcd_command(addr);}5. 总结本文介绍了使用51单片机设计一个简单的秒表程序。
单片机技术简易秒表教程

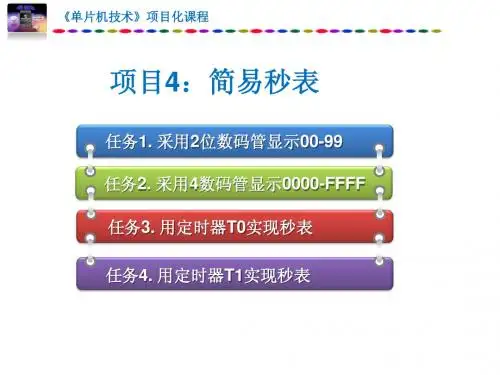

任务3. 用定时器T0实现秒表（老师引导学） 步骤： 1.定时器T0、T1工作原理。 2.在proteus中绘制4位数码管的显示电路。 3.绘制程序流程图，在KEIL中编写相关程序。 4.把HEX文件加入到proteus去，全速运行程序。 5.利用KEIL与proteus联机仿真，单步运行程序。 6.理解程序执行过程。 7.知识点梳理。 8.学生上机练习，并准备完成任务4。
4.1 定时器/计数器(timer/counter)的结构及工作原理
图 4.1 定时器/计数器结构框图
4.1.1 定时器/计数器(timer/counter)结构
◆单片机内部有两个16位的可编程定时/计数器 ◆既可以用为定时器使用可作为计数器计外部脉冲个数 ◆定时/计数器的工作方式 、定时时间、启动、停止都由软 件指令控制 ◆寄存器：TH0 TL0 TH1 TL1 TCON TMOD
二、 控制及标志寄存器TCON (Control register of timer/counter)
TCON是一个8位寄存器。由它控制定时器的启、停 、溢出、中断等。其中有些位是控制设置，有些是标志 位，各位都有对应的地址，故可位寻址。
4.1.2 定时器初始化
一、定时器初始化的主要内容 1. 选择工作方式。即通过方式寄存器TMOD进行设置。 例如：欲设置T0为定时方式1，TMOD状态应置为：
MOV
TH1，#00H ；送T1值
MOV
TL1，#0FFH
如果T0赋初值为78DEH，如何编写程序？
3. 启动定时器。
SETB
TR0 ；启动T0
SETB
TR1 ；启动T1
例：设定时器T1为方式1，初值3CB0H，程序如下：
MOV
TMOD，#10H
C51单片机实现液晶秒表以及简单计算器-----C51单片机制作
P1=0xff;
}
//just wait until液晶不忙为止
void WriteCommand_Lcd(bit isCheck,char c)
{
if (isCheck==1) waitLcd();
XBYTE[wc]=c;
}
void writedata(char c)
{
waitLcd();
XBYTE[wd]=c;
[转] C51单片机实现液晶秒表以及简单计算器-----C51单片机制作2011.3.15阅读(0)下一篇：51单片机C语言编... |返回日志列表赞赞赞赞转载(22)分享评论复制地址编辑
电路图比较简单,是一个51最小系统,没有采用总线方式,而简单的连线方式,上有4*4矩阵键盘,一数码管,89S51单片机,串口下载线,数码管显示锁存芯片\蜂鸣器\1602液晶.
Settime( key );
delay400ms();
}
}
}
void delay5ms(void)
{
unsigned int TempCya = 277;
while(--TempCya);
}
//延时400ms
void delay400ms(void)
{
unsigned int TempCya = 22160;
case 16:displayListChar(0,1,16);
}
void Settime(uchar verify)
{
//键盘设置
// 1 /hour+ (0xee) 2/minute+ 0xde 3/second+ 0xbe +
// 4/hour- 0xed 5/ minute- 0xdd 6/second- 0xbd -
单片机实验——秒表(详细步骤)
delay(10);//延时去抖动
if(key3==0) //再次检测"复位"按钮是否按下
{
while(!key3); //松手检测
temp=0; //将变量temp的值清零
shi=0; //将十位清零
ge=0; //将个位清零
TR0=0; //关闭定时器
}
}
display(shi,ge); //调用显示子函数
简易秒表制作
1子情境容：制作简易秒表，利用按键构成键盘实现秒表的启动、停止与复位，利用LED数码管显示时间。
2子情境目标：
（1）通过简易秒表的制作，进一步熟悉LED数码管与单片机的接口电路
（2）学习定时/计数器、中断技术的综合运用并会使用简易键盘
3知识点
独立式按键的使用：图5－49为按键与单片机的连接图。
{
init();//调用初始化子程序
while(1)
{
if(key1==0)//检测"启动"按钮是否按下
{
delay(10); //延时去抖动
if(key1==0) //再次检测"启动"按钮是否按下
{
while(!key1); //松手检测，若按键没有释放，key1始终为0,那么!key1始终为1，程序就一直停在此while语句处
机械式按键再按下或释放时，由于机械弹性作用的影响，通常伴随有一定时间的触点机械抖动，然后其触点才稳定下来。其抖动过程如图5-50所示，抖动时间的长短与开关的机械特性有关，一般为5~10ms。
在触点抖动期间检测按键的通与断状态，可能导致判断出错。即按键一次按下或释放被错误地认为是多次操作，这种情况是不允许出现的。为了克服按键触点机械抖动所致的检测误判，必须采取去抖动措施，可从硬件、软件两方面予以考虑。本子情境中采用软件去抖。
C51单片机秒表计时(C语言)
南开大学滨海学院C51嵌入式软件设计（C语言）题目：计时秒表●功能描述：本设计实现在99秒内的秒表计时，一个按键实现开始、暂停、复位。
●原理概述：P1接四位七段数码管，P3.2接一按键产生外部中断0，P3.4-P3.7控制扫描显示。
计时使用定时器0产生10ms 中断累计。
按键不同次序决定了对应的控制功能，因为第一次按键必定为开始计时，所以第二次按键判断为暂停，依次第三次为置零。
主程序调用显示程序，显示程序实时显示计时时间。
●效果显示●图一（电路总图）●图二（效果显示）注：第四位显示为单位：S ●程序清单#include<reg51.h>#include<stdio.h>unsigned char Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F }; sbit P37=P3^7;sbit P36=P3^6;sbit P35=P3^5;sbit P34=P3^4;unsigned int a=0,cout=0,mm=0;x,y,p,q;/*********延时*********************/void delay(){int g;for(g=70;g>0;g--);}/*********显示程序*****************/ void display(){x=cout/10; //秒十位P34=0;P1=Tab[x]; delay();P34=1;y=cout-x*10; //秒各位P35=0;P1=Tab[y]; delay();P1=0x80; delay();P35=1;p=mm/10; //ms的高位P36=0;P1=Tab[p];delay();P36=1;P37=0; //显示单位：SP1=Tab[5]; delay();P37=1;}/*********主程序********************/ void main(){IT0=1;EX0=1;ET0=1;TMOD=0x01;TH0=0xD8; //装初值，10msTL0=0xF0;EA=1;while(1){ display(); };}/*********外部按键中断子程序*********/ void int0 ()interrupt 0{if(a==0) //开始计时{ TR0=1;mm=0;a++; }else if(a==1) //暂停计时{ TR0=0;a++;}else //置零{ a=0;mm=0;cout=0;}}/*********定时器子程序****************/void time0() interrupt 1{TH0=0xD8;TL0=0xF0;mm++;if(mm==80) //考虑其它损耗，调整后约为1S{ cout++;mm=0;}}。
51单片机-秒表C程序
}
void init() //初始化函数
{
TMOD=0x01;//设置定时器0为工作方式1(0000 0001)
TH0=(65536-9174)/256;//装初值50ms一次中断
TL0=(65536-9174)%256;
EA=1; //开总中断
ET0=1; //开定时器0中断
}
void keyscan()
{
if(key1==0)
{
delayms(5);
if(key1==0)
{
while(!key1);
TR0=~TR0;//启动或停止定时器0
}
}
if(key2==0)
{
delayms(5);
if(key2==0)
{
numt1=0;
num=0; //清0
numf=0;
TR0=0;
gao1=0;
delayms(5);//延时
P0=0xff;
gao1=0;
gao1=1;
shi1=numdis3/10;
shi0=numdis3%10;
P0=table[shi0];
dula=1; //送十位段选数据
dula=0;//原来段选数据通过位选锁存器造成混乱
gao2=0;
delayms(5);//延时
dula=0;//原来段选数据通过位选锁存器造成混乱
P0=0xfb;
wela=1;//送位选数据
wela=0;
delayms(5);//延时
P0=0xff;
wela=1;//消影
wela=0;
miao1=numdis1/10;
单片机c语言秒表显示实验
秒表显示实验一．实验目的1. 这个实验是设计一个程序，可以通过单片机让数码管显示从00开始每秒自动加一至99（不熟练的可先设计一个数码管的显示）到99后自动清零，从00开始继续计时。
2. 在做这个实验时要用到更新显缓存这种方法。
3. 让学生更熟悉keil软件的应用，对单片机C语言能更好的应用。
二. 实验过程1.对程序开发环境进行处理（打开软件，建工程，保存工程，建文件，文件加到工程里）。
2编程序，用更新显缓存：#include"AT89X51.H"//************************#define uchar unsigned char#define uint unsigned int//************************uint second;uchar disbuf[4];uchar codeLED[10]={0x00,0x00,0x00,0x00,0x00,0x00,0x 00,0x00,0x00,0x00}void delay_nms(unit nms){}//延时void update_disbuf(void){uint tmp16bit;tmp16bbit = second;disbuf[0] = LED[tmp16bit%10]tmp16bit=tmp16bit/10disbuf[1] = LED[tmp16bit%10]tmp16bit=tmp16bit/10disbuf[2] = LED[tmp16bit%10]tmp16bit=tmp16bit/10disbuf[3] = LED[tmp16bit%10]}void main(void){sp = 0x70;P1_4 = 0;P0 = 0xff;second = 0;update_disbuf();while(1){P0 = disbuf[0];delay nms(1000);second++;update_disbuf();}} //end3．完成整个程序：#include"AT89X51.H"#include"intrins.h"//==============================#define uint unsigned int#define uchar unsigned charuint second;uchar disbuf[4];sbit wei=P2^7;sbit duan=P2^6;uchar codeLED[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f };//============================== void delay_ms(uint nms){uint i,j;for(i=0;i<nms;i++){for(j=0;j<99;j++){_nop_();_nop_();}}}//============================== void update_disbuf(){delay_ms(1000);second++;disbuf[0]=second%10;disbuf[1]=second/10%10;disbuf[2]=second/100%10;disbuf[3]=second/1000%10;}//============================== void main(){second=0;wei=1;P0=0xdf;wei=0;duan=1;P0=LED[0];while(1){update_disbuf();P0=LED[ disbuf[0]];}}4.对程序进行保存编译，无错后，点击target options，在点击OUTPUT后，生成.hex文件，将程序下载到开发板上，观察实验效果。
