外脚手架搭设在地下室顶板计算书
30m双排脚手架搭设方案(sheng)
工程名称：施工单位：编制人：职务审批人审批意见审批人签字审批日期公司技术负责人项目经理工程总监现场工程监理第一章方案说明部份本工程结合实际情况，采用扣件式双排钢管脚手架进行搭设，钢管外径φ48，壁厚 3.5mm，采用焊接钢管或者无缝钢管(Q235-A 级)。
扣件采用材质符合国家有关规定的 3 号钢。
安全网必须是经有关部门认证的生产厂家的产品。
其钢管立杆间距 1.5m，脚手架宽度 0.8m，立杆步距 1.7 m，剪刀撑按45º进行搭设。
为保证架体的整体承载力和稳定性，在各层结构处下地埋件设置连墙杆，以保证架体的稳定性。
主楼外架高度约为 30m。
脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建造手之间采用兜网进行封闭。
考虑材料从楼屋运出，在每层楼层侧设置卸料平台，卸料平台必须与建造物拉结，不得与脚手架连结。
必须按规定设置连墙拉结点，连墙件按三步三跨设置，每根连墙件覆盖面积不大于 40 ㎡。
在每层边梁进行预埋铁管，脚手架的水平杆与预埋铁管连接,水平杆与外架进行连接。
双排外架立杆间距 1.5m，脚手架宽度为 0.8m，立杆步距 1.7m；内立杆距离墙面 40cm 摆布，剪刀撑搭设角度45º。
剪刀撑斜杆两端扣件与立杆节点的距离不大于 20cm，最下面的斜杆与立杆的连接点离地面不宜大于 50cm，脚手架各杆件相交伸出的端头均应大于 10cm，以防杆件滑落。
扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或者扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑。
1.底座、垫板：外脚手架内、外立杆座落于车库的混凝土顶板上，安装铁脚。
底座、垫板均应准确地放在每条立杆管内定位线上，且必须铺放平稳，不得悬空；垫板采用定制作成品的立杆底座。
脚手架计算书 (3)精选全文
可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。
二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。
（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。
（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。
（取值为6.3KN）———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。
地下室模板支撑方案及计算书
地下室模板支撑方案及计算书一、工程概况**01#地块改造工程一标段3#、11#、12#、14#楼房及地下室工程，总建筑面积为73112.55平方米，其中地下室面积17285平方米，地下室车库二层层高为 3.5米，地下室二层板厚120mm，地下室车库一层层高为3.75米，地下室一层顶板厚320、300mm，地下室线荷载超过15KN/m的梁截面有：500×1000，300×700，300×1000，300×800，500×800，300×600，250×600等，平面情况见下页插图（本计算方案在施工前须经专家论证）。
二、编制依据施工图纸《施工手册》（第四版）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑施工扣件式钢管脚手架施工安全技术规范》（JGJ130-2001 J84-2001 ）《江苏省建筑安装工程施工技术操作规程----混凝土结构工程》（DGJ32/J30-2006）《建筑施工模板安全技术规范》JGJ162-2008三、荷载选择模板及其支架荷载标准值及荷载分项系数，采用DGJ32/J30-2006中的数据表3-1四、材料选择五、施工方法本工程地下室部分模板搭设采用50×100木方，15厚多层板和壁厚不少于2.6的φ48×2.6定尺钢管，φ14穿墙螺杆，螺帽、“3”形卡、梁底立杆顶部用顶托。
1、地下室砼按后浇带分区域施工。
地下室内混凝土框架柱先浇筑，剪力墙板与地下室顶板砼同时浇筑。
2、立杆支承在地下室混凝土底板上，立杆下垫50厚木板，3、支模系统搭设前，先做专项安全技术交底，支模系统由架子工搭设。
为了统一地下室整体支架，地下二层立杆间距统一调整为900*900，地下一层立杆间距统一750*750，步距不大于1800，设纵横向扫地杆。
4、施工前，由现场技术人员根据施工方案在砼底板面上按搭设间距的方格弹线，线的交叉点是立杆位置，水平线是纵横向水平杆位置。
关于地下室顶板堆放材料荷载的验算

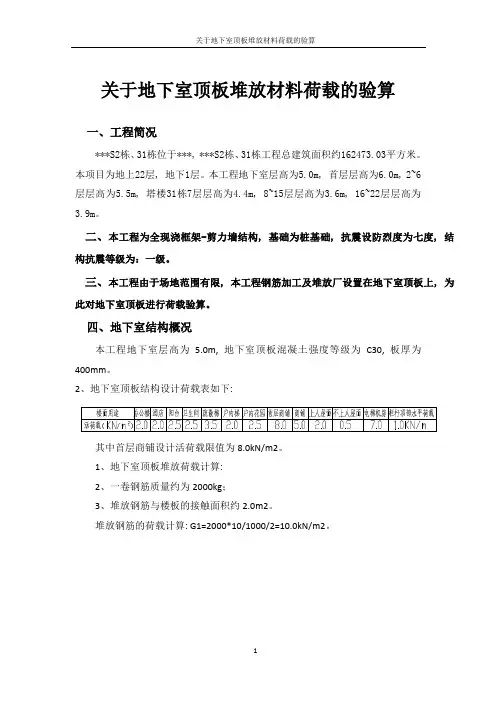

关于地下室顶板堆放材料荷载的验算一、工程简况***S2栋、31栋位于***, ***S2栋、31栋工程总建筑面积约162473.03平方米。
本项目为地上22层, 地下1层。
本工程地下室层高为5.0m, 首层层高为6.0m, 2~6层层高为5.5m, 塔楼31栋7层层高为4.4m, 8~15层层高为3.6m, 16~22层层高为3.9m。
二、本工程为全现浇框架-剪力墙结构, 基础为桩基础, 抗震设防烈度为七度, 结构抗震等级为：一级。
三、本工程由于场地范围有限, 本工程钢筋加工及堆放厂设置在地下室顶板上, 为此对地下室顶板进行荷载验算。
四、地下室结构概况本工程地下室层高为 5.0m, 地下室顶板混凝土强度等级为C30, 板厚为400mm。
2、地下室顶板结构设计荷载表如下:其中首层商铺设计活荷载限值为8.0kN/m2。
1、地下室顶板堆放荷载计算:2、一卷钢筋质量约为2000kg；3、堆放钢筋与楼板的接触面积约2.0m2。
堆放钢筋的荷载计算: G1=2000*10/1000/2=10.0kN/m2。
五、施工活荷载: G2=2.0kN/m2。
六、施工总荷载为G=G1+G2=10.0+2.0=12.0kN/m2＞设计荷载8kN/m2, 不满足设计要求, 需进行加固回顶。
七、加固措施由于堆放钢筋的荷载过大, 需对钢筋加工厂、钢筋堆放厂范围内的地下室顶板进行回顶加固。
采用扣件式钢管, 钢管纵横向间距为1.0m*1.0m, 步距为1.5m, 顶托梁使用双钢管, 次梁使用50*100mm木方。
五、回顶措施计算满堂支架回顶计算书5.1 基本参数5.2 荷载参数5.3 设计简图搭设示意图:平面图侧立面图5.4 板底纵向支撑次梁验算G1k=N c=0.2kN/m；G2k= g2k×l b/(n4+1)= 0×1/(4+1)=0kN/m；Q1k= q1k×l b/(n4+1)= 10×1/(4+1)=2kN/m；Q2k= q2k×l b/(n4+1)= 0×1/(4+1)=0kN/m；1.强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。
塔吊基础方案(地下室顶板)
盘插钢管落地支撑塔吊基础支撑架计算报审表工程名称******审核部位盘插钢管落地支撑架计算参数立杆纵距0.6m立杆横距0.6m，立杆步距1.2m，支撑架搭设高度为5.1m，平台底钢管间距离为200mm，水平杆与立杆连接采盘插扣件。
塔吊使用最大最大荷载23kN/m2。
设计示意图搭设材料平台支架采用φ48×3.2盘插钢管搭设。
序号审核要点计算过程结论1纵向支撑钢管计算纵向钢管的计算应力σ =48.424 N/mm2 < [f] =205 N/mm2符合要求纵向钢管的最大挠度为V =0.202 mm < [V] =600/150且< 10 mm符合要求2横向支撑钢管计算横向钢管的计算应力σ=140.119 N/mm2 < [f]=205 N/mm2符合要求支撑钢管的最大挠度为V =0.728 mm < [V]=600/150且< 10 mm符合要求3立杆的稳定性验算(必须同时满足规范中的三个公式计算应力的钢管立杆稳定性验算公式一σ =87.153 N/mm2 < 抗压强度设计值[f] = 205 N/mm2符合要求钢管立杆稳定性验算公式二σ =38.979 N/mm2 < 抗压强度设计值[f] = 205 N/mm2符合要求钢管立杆稳定性验算公式三符合要求******·国际家居城市广场塔吊基础盘插钢管落地支撑架专项方案************建设有限公司2014年5月目录一、工程概况及说明 (4)二、塔式起重机基础计算 (4)三、塔式起重机部位楼板计算及支撑 (6)四、附图 (7)附图1、塔式起重机平面位置图 (8)附图2、支撑架搭设平面图 (8)附图3、塔式起重机位置钢管支撑图负1层 (9)附图4、塔式起重机位置钢管支撑图负2层、负3层 (10)计算书： (12)一、工程概况及说明本工程为****实业有限公司投资开发的商业综合楼，地处****，****交汇处，总建筑面积为****平方米；地下室为**，地上部分***层，建筑总高度最高为****米；本工程相对标高±0.000 相当于绝对标高477.460m。
落地式脚手架计算书(地下室顶板上且层高高)

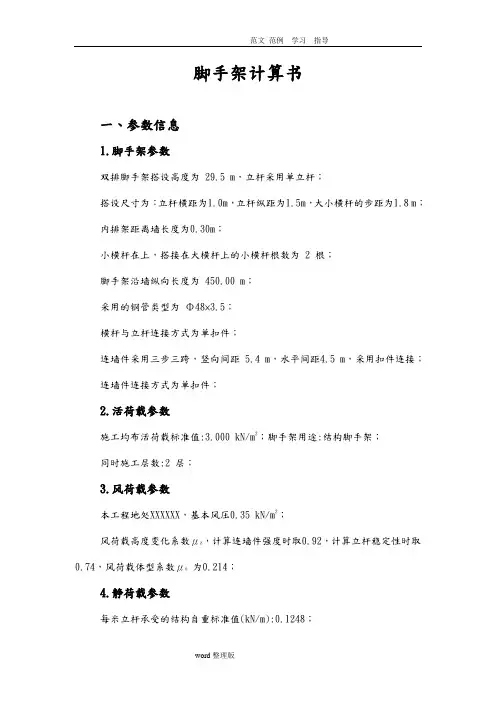

脚手架计算书一、参数信息1.脚手架参数双排脚手架搭设高度为 29.5 m，立杆采用单立杆；搭设尺寸为：立杆横距为1.0m，立杆纵距为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.30m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；脚手架沿墙纵向长度为 450.00 m；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；连墙件采用三步三跨，竖向间距 5.4 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处XXXXXX，基本风压0.35 kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网(kN/m2):0.005；脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:4；5.承重混凝土板参数板类型：双向板；板单元计算宽度Bc(m)：2.9m；板单元计算长度Bl(m)：2.9m；板厚度h(mm)：220；混凝土成型龄期T B(天)：28；混凝土强度等级：[X B=C35]；混凝土强度实测值f ck(MPa)：35；钢筋位置配筋量及等级每米宽钢筋面积（mm2）X向正筋 HRB40010@150 A SX=523.33Y向正筋 HRB40010@150 A SY=523.33X向负筋 HRB40010@150 A SX'=523.33Y向负筋 HRB40010@150 A SY'=523.33二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
支撑脚手架方案结构设计计算书
支撑脚手架方案结构设计计算书结合本工程结构形式，实际施工特点，建筑物四周搭设落地式全高全封闭的扣件式双排脚手架。
架此架为一架三用，及用于结构施工和装饰施工，同时兼做安全防护。
二、构造要求及技术措施1、地基处理，搭设场地必须平整，基础上底座下设置300*300*300mm砼墩，布设必须平稳，不得悬空，并设置排水措施。
3、大横杆：大横杆置于小横杆之下，在立柱的两侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆之间要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。
相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
4、小横杆：每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm，小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要可在两立柱之间等距离增设小横杆。
小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。
本工程质量管理目标为：争创上海市“标化工地”争创上海市“文明工地”2.1安全防护领导小组组长：陈建华（项目经理），全面负责副组长：黄卫星（项目工程师），技术总部署陆建春（生产负责人），现场施工指挥组员：袁飞蒋松辉（施工负责人），方案编制，技术交底（施工员），现场施工协调顾志荣（安全员），现场指挥、质量检查2.2设计总体思路结合本工程结构形式、实际施工特点，外脚手架采用落地式双立杆外脚手架。
外脚手均为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
荷载按装修荷载考虑，要求三层同时作业。
根据设计单位提供的顶板承受极限值（活荷载5kn/m2）、恒荷载6kn/m2）。
脚手架技术参数：立杆距结构外沿0.35m架宽：1.1m，横距立杆间距：1.5m，纵距大横杆步距：1.8m双立杆高度：30米3.1.1基础处理：本工程外脚手架直接坐落在地下室顶板，基础底座下设置槽钢垫板3.1.2立杆：脚手架下面30米采用双排双立杆，上部采用双排单立杆。
落地式外脚手架施工计算书
目录第一章编制依据 (1)其次章工程概况 (1)第三章脚手架搭设方案 (2)第四章施工打算 (2)第五章落地双排外脚手架设计与搭设 (2)第六章脚手架拆除 (18)第七章防电 (19)第八章避雷 (20)第九章脚手架的验收及维护 (21)第十章平安留意事项 (22)第一章编制依据一、北京中建建筑设计院有限公司珠海分公司设计的“海悦云天花园”建筑、结构施工图及相应标准图集。
二、国家、地方现行相关规范、规程、标准，主要包括：建筑施工扣件式钢管脚手架平安技术规范 JGJ130—2001建筑结构荷载规范 GB50009-2001混凝土结构工程施工及验收规范 GB50204—2002建筑施工高处作业平安技术规范 JGJ80-91三、本工程施工组织设计四、计算软件：PKPM施工版其次章工程概况拟建海悦云天花园位于珠海市香洲区，地形总体较为平坦，交通便利。
该工程占地面积为18862.39㎡，总建筑面积91983.55㎡，住宅面积63598.67㎡，商业面积3400.35㎡。
本工程±0.000标高相当于黄海高程19.300。
建筑群为2幢18层和2幢 28层高层及二层地下车库组成(地下室建筑面积21621.60㎡)，其中1#楼裙房2层；2#楼1层架空层；3#楼裙房3层；4#楼裙房3层。
本方案只涉及地下室及裙房落地双排外脚手架，上部塔楼悬挑架另详专项方案。
本工程所处珠海地区，有强风频繁、风速较大的特点。
年平均风速为3.3米/秒，累年最大风速超过12级，有40米/秒以上的记录；最大风速出现在8～10月，均是台风影响的结果。
珠海位于珠江口段的中心，属台风多登陆地段，平均每年受影响4.1次，其中从本区登陆的台风，年平均1.4次，每年7～10月是台风的盛季。
常年盛行风向为东南风和东北风，频率均在10%,较多风向集中在N-E-SE，最少风向为NW-WSW。
基本风压为0.85kN/m2。
第三章脚手架搭设方案一、依据本工程地下室及裙房楼层高度、结构特点、施工进度支配，本工程地下室及裙房拟全部采纳落地双排钢管扣件式外脚手架。
地下室模板施工方案(全计算)
说明:本计算为地下室楼板、梁、外墙、人防墙模板验算计算; 层高最高为5。
07m，顶板最厚450ｍm,主梁截面尺寸最大的为500×900mm。
根据市场材料供应情况：10０×1００mm木方实际的最小截面为85×85mｍ,5０×1０0mｍ木方实际的最小截面为45×85mm,本计算均取最小截面尺寸85×85mm、4５×８5mｍ的木方为计算参数。
(一）、顶板模板的设计对于人防区板厚为3００mｍ的楼板,使用以下方式进行支护:1、板面设计：顶板铺１2ｍm 厚竹胶板.2、龙骨设计：主龙骨采用1０0×1０0mm,间距９0０mｍ，与脚手架立杆间距相同；次龙骨采用10０×1０0ｍm 木方,间距300ｍm。
3、支撑设计:楼板模板竖向支撑全部采用扣件式脚手架,立杆间距９０0×90０mm；水平杆步距１2０0mｍ。
对于人防区板厚为180mm的楼板,使用以下方式进行支护：1、板面设计：顶板铺1２mm 厚竹胶板.2、龙骨设计:主龙骨采用１00×１00mm,间距１00０ｍm，与脚手架立杆间距相同;次龙骨采用50×１00mm 木方,间距250mｍ。
3、支撑设计:楼板模板竖向支撑全部采用扣件式脚手架，立杆间距１000×1000mｍ;水平杆步距1200ｍｍ。
(二)、梁模板的设计梁截面尺寸形式较多,按照450×800mm与550×１０00ｍｍ计算.人防区按照以下方式支设模板:1、面板设计：梁底模、侧模均采用12ｍm厚竹胶板.２、龙骨设计：梁侧模沿梁向次龙骨50×100ｍm木方间距不大于３０0mm,主龙骨采用两根φ48钢管,间距900mm，与扣件式脚手架连接加固;梁底模主龙骨采用两根φ48钢管,间距９00ｍm,次龙骨采用100×10０mｍ木方,间距3０0mm,梁下加顶撑间距900mｍ。
外脚手架(超过50m)
宜宾市翠屏区金沙雅苑保障性住房建设项目脚手架施工专项方案编制人：审核人：批准人：编制单位：自贡市第二建筑工程有限公司编制时间：二○一三年十二月二日目录一、工程概况二、材料要求三、脚手架的搭设四、50m内双排钢管外脚手架双立杆计算书（外架放在地基上）五、50m内双排钢管外脚手架双立杆计算书（外架放在地下室顶板上）六、48m～70m普通型钢悬挑脚手架计算书七、搭设方法八、搭设要求九、拆除要求十、安全措施根据宜宾市翠屏区金沙雅苑保障性住房建设项目工程为一类高层居住建筑的特点，为确保施工过程中的脚手架施工安全，依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸等编制。
一、工程概况宜宾市翠屏区金沙雅苑保障性住房建设项目一类高层居住建筑，位于宜宾市大地坡6-4地块，本工程项目在同一地块上沿周边布置9栋住宅楼（1＃楼～9＃楼）以及附属小区配套用房，中部为中庭广场和绿化地；总建筑面积约144538.00㎡，其中，地上建筑面积95613.49㎡，地下建筑面积49529.6㎡，有1#～9#楼，建筑层数21（18、17）F/－2F，框剪结构，建筑场地类别为Ⅱ类，独立柱基和筏板基础；建筑高度：4#、5#、9#楼53.10m, 2#楼53.50m, 3#楼56.50m, 6#、7#、8#楼58.90m, 1#楼68.00m,其中1#楼68.00m为最大高度, 脚手架专项方案按68.0m搭设高度设计，高度50m内按双排钢管外脚手架双立杆计算，部分区域外架放置在强风化粉质砂岩上，地基承载力特征值fak=500kpa, 部分区域外架放置在地下室顶板上；超过50m部分按型钢挑架计算。
外架验算计算书
第十二章 外架验算本计算参照《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）。
计算的脚手架为双排脚手架，搭设时按不同结构构造采用落地式和钢梁悬挑。
以8#楼为例，共32层。
分段搭设如下：1-4层为落地式脚手架；在5、16、27层分段进行钢梁悬挑+拉吊卸荷，最大悬挑层数11层，搭设高度33米。
分段验算如下：5-12层按工字钢悬挑验算，13-15层按卸荷钢丝绳卸荷验算。
悬挑层按照计算分段卸荷，卸荷4次，立杆采用单立管。
搭设尺寸为：立杆的纵距取1.5米，立杆的横距0.8米，步距1.80M 。
采用的钢管类型为48×3.5；连墙件2步3跨。
由于外脚手架规范以及外加整体性要求，在建筑拐角处按间距不大于1800布置外围立杆。
由于本脚手架主要用途在装修阶段，根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）表4.2.2规定，装修阶段施工均布荷载取2.0kN/m 2，最多同时施工2层，脚手板按满铺铺设。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度2.0m ，建筑物内锚固段长度2.5m 。
锚固段设置抗裂钢筋（见后图）。
悬挑水平钢梁采用锚环与建筑物拉结，最外面支点距离建筑物2.0m 。
Φ48×3.5钢管：弹性模量：E 取51006.2 2mm /N ；惯性矩I 取12.19×104mm 4；抵抗矩W 取5.08×103mm 3。
为计算方便，采用立杆在同一截面的模型进行计算。
第一节 悬挑工字钢计算1．计算参数设定 （1）基本参数脚手架搭设高度33.00m,立杆材料采用Φ48×3.0,横向杆上有3条纵向杆,立杆横距0.80m,立杆纵距La=1.50m,立杆步距h=1.80m;立杆离墙300m,连墙件按2步3跨布置,连墙件材料为预埋钢管,顶层层高3.00m;脚手架满铺冲压钢脚手板。
采用悬挑16号工字钢作为基础,标高+14m ，工字钢水平间距与脚手架纵向间距1.5m 相同，锚固段为1.9m ，锚固钢筋采用υ16钢筋，悬挑端用Φ16mm 的6×19钢芯钢丝绳@1.50m,与结构拉结吊环Φ20mm 。
地下室临时支撑设计计算书300mm厚顶板
地下室临时支撑设计计算书计算依据：1、《钢结构设计标准》GB50017-20172、《建筑结构荷载规范》GB 50009-20123、《建筑结构可靠性设计统一标准》GB50068-20184、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《混凝土结构设计规范》GB50010-20106、《混凝土工程模板与支架技术》杜荣军编著7、建筑结构静力计算手册一、参数信息1、基本参数2、荷载参数覆土前：3、楼板参数（1）地下室顶板：（2）地下室底板：地下室底板厚度h d(mm) 400 砼强度等级C35层高H d(m) 3.35二、设计简图钢管支撑立面图三、荷载计算顶板为双向板，顶板计算单元长度L=6m，顶板计算单元宽度B=6m参考《建筑结构荷载规范》GB50009-2012表5.1.1及表格注释，对于300kN 车辆作用在板跨为3m×3m双向板时，楼面等效均布活荷载标准值取35kN/m2，作用在板跨大于等于6m×6m双向板时，楼面等效均布活荷载标准值取20kN/m2。
当双向板板跨在3m×3m~6m×6m之间时，可按线性插入。
参考顶板车辆等效荷载转化相关论文，通过大量实验及有限元分析可得，对于相同板宽，双向板的长宽比越大，等效均布活荷载越小，并且变化趋势趋于线性关系。
根据以上理论，不同的车辆最大载重作用在不同板跨的双向板上时，可通过线性插入以及荷载等价换算得到。
覆土前临时道路上车辆最大总重T总=45吨=45×9.8=441kN由于双向板长边L=6m≥6m，假定最大载重为300kN的车辆作用在该双向板上时，等效均布活荷载标准值根据《建筑结构荷载规范》GB50009-2012可取20kN/m2。
当最大载重为441kN的车辆作用在此双向板上时，等效均布活荷载标准值q e通过进行等价换算可得：q e=T总/300×20=441/300×20=29.4kN/m21、总荷载计算结构板达到设计强度，其自重荷载由自身承担，回顶架体及顶板上部荷载总共为（覆土前考虑荷载动力系数）：工况：覆土前Q1=γ0[γG[G2k×H d]+γQγL(K×q e)]=1×[1.3×[0.15×3.35]+1.5×1×(1.1×29.4)]=49.163kN/m2四、顶板承载力验算1、顶板设计承载力计算（1）地下室顶板地下室顶板设计承载力:F min=γ0×[1.3×（G1k×h0+h s×γ）+1.5×γL×Q1k×ks]=1×[1.3×(25.1×0.3+1.5×18)+1.5×1×25×0.8]=74.889kN/m2（2）地下室底板2、顶板实际承载力复核由荷载计算章节可知：覆土前总荷载设计值为Q1=49.163kN/m2Q总=Q1=49.163kN/m2楼板荷载分配按各层楼板刚度进行分配，简化为相应龄期下的弹性模量进行分配，刚度大的楼层荷载分摊多。
地下室顶板计算书
地下室顶板计算书一、工程概况本工程地下室顶板位于地下一层，其主要功能为停车及设备用房。
地下室顶板的平面尺寸为_____m×＿____m，板厚为_____mm。
顶板上的覆土厚度为_____m，活荷载取值为_____kN/m²。
二、设计依据1、《建筑结构荷载规范》（GB 50009-2012）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）4、本工程的地质勘察报告5、相关的建筑及结构设计图纸三、荷载计算1、恒载顶板自重：＿____kN/m²覆土重：＿____kN/m²建筑面层重：＿____kN/m²2、活载考虑消防车荷载时，等效均布活荷载为_____kN/m²非消防车活载：＿____kN/m²四、内力计算1、计算模型采用有限元软件进行分析，单元类型选择_____。
边界条件：周边支座根据实际情况假定为_____。
2、计算结果弯矩计算结果：在不同工况下，最大正弯矩为_____kN·m/m，最大负弯矩为_____kN·m/m。
剪力计算结果：最大剪力为_____kN/m。
五、配筋计算1、正弯矩配筋根据混凝土强度等级_____和钢筋级别_____，计算出所需的受拉钢筋面积为_____mm²/m。
实际配筋选用_____，钢筋间距为_____mm，配筋面积为_____mm²/m。
2、负弯矩配筋同理，计算出负弯矩所需的受拉钢筋面积为_____mm²/m。
实际配筋选用_____，钢筋间距为_____mm，配筋面积为_____mm²/m。
六、裂缝验算1、计算方法按照规范要求，采用_____方法进行裂缝验算。
2、验算结果在最不利工况下，裂缝宽度最大值为_____mm，小于规范限值_____mm，满足要求。
地下车库顶板计算书
板模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性三、模板体系设计小梁间距l(mm) 300 小梁最大悬挑长度l1(mm) 250主梁最大悬挑长度l2(mm) 250 结构表面的要求结构表面隐蔽设计简图如下：模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 26 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 9000 面板计算方式三等跨连续梁W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4承载能力极限状态q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.35)+1.4×2.5，1.35×(0.1+(24+1.1)×0.35)+1.4×0.7×2.5] ×1=13kN/mq1静=0.9×[γG(G1k +(G2k+G3k)×h)×b] =0.9×[1.35×(0.1+(24+1.1)×0.35)×1]=10.795kN/mq1活=0.9×(γQφc Q1k)×b=0.9×(1.4×0.7×2.5)×1=2.205kN/mq2＝0.9×1.35×G1k×b＝0.9×1.35×0.1×1=0.122kN/mp＝0.9×1.4×0.7×Q1k＝0.9×1.4×0.7×2.5＝2.205kN正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.35))×1＝8.885kN/m计算简图如下：1、强度验算M1＝0.1q1静L2+0.117q1活L2＝0.1×10.795×0.32+0.117×2.205×0.32＝0.12kN·m M2＝max[0.08q2L2+0.213pL，0.1q2L2+0.175pL]＝max[0.08×0.122×0.32+0.213×2.205×0.3，0.1×0.122×0.32+0.175×2.205×0.3]＝0.142kN·mM max＝max[M1，M2]＝max[0.12，0.142]＝0.142kN·mσ＝M max/W＝0.142×106/54000＝2.625N/mm2≤[f]＝26N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×8.885×3004/(100×9000×486000)=0.111mm ν＝0.111mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！五、小梁验算小梁类型方木小梁截面类型(mm) 100×50小梁抗弯强度设计值[f](N/mm2) 20.2 小梁抗剪强度设计值[τ](N/mm2) 2.02小梁截面抵抗矩W(cm3) 41.67 小梁弹性模量E(N/mm2) 9350小梁截面惯性矩I(cm4) 104.17 小梁计算方式三等跨连续梁q1＝0.9×max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.35)+1.4×2.5，1.35×(0.3+(24+1.1)×0.35)+1.4×0.7×2.5]×0.3=3.973kN/m因此，q1静＝0.9×1.35×(G1k+(G2k+G3k)×h)×b=0.9×1.35×(0.3+(24+1.1)×0.35)×0.3=3.311kN/mq1活＝0.9×1.4×0.7×Q1k×b=0.9×1.4×0.7×2.5×0.3＝0.661kN/m q2＝0.9×1.35 ×G1k×b=0.9×1.35×0.3×0.3＝0.109kN/mp＝0.9×1.4×0.7×Q1k＝0.9×1.4×0.7×2.5＝2.205kN计算简图如下：1、强度验算M1＝0.1q1静L2+0.117q1活L2＝0.1×3.311×12+0.117×0.661×12＝0.409kN·mM2＝max[0.08q2L2+0.213pL，0.1q2L2+0.175pL]＝max[0.08×0.109×12+0.213×2.205×1，0.1×0.109×12+0.175×2.205×1]＝0.478kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[3.973×0.252/2，0.109×0.252/2+2.205×0.25]＝0.555kN·mM max＝max[M1，M2，M3]＝max[0.409，0.478，0.555]＝0.555kN·mσ=M max/W=0.555×106/41670=13.311N/mm2≤[f]=20.2N/mm2满足要求！2、抗剪验算V1＝0.6q1静L+0.617q1活L＝0.6×3.311×1+0.617×0.661×1＝2.395kNV2＝0.6q2L+0.675p＝0.6×0.109×1+0.675×2.205＝1.554kNV3＝max[q1L1，q2L1+p]＝max[3.973×0.25，0.109×0.25+2.205]＝2.232kNV max＝max[V1，V2，V3]＝max[2.395，1.554，2.232]＝2.395kNτmax=3V max/(2bh0)=3×2.395×1000/(2×100×50)＝0.719N/mm2≤[τ]=2.02N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.35))×0.3＝2.726kN/m挠度,跨中νmax＝0.677qL4/(100EI)=0.677×2.726×10004/(100×9350×104.17×104)＝1.894mm≤[ν]＝L/250＝1000/250＝4mm；悬臂端νmax＝ql14/(8EI)=2.726×2504/(8×9350×104.17×104)＝0.137mm≤[ν]＝2×l1/250＝2×250/250＝2mm满足要求！六、主梁验算q1＝0.9×max[1.2(G1k +(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.5+(24+1.1)×0.35)+1.4×1.5，1.35×(0.5+(24+1.1)×0.35)+1.4×0.7×1.5]×0.3＝3.781kN/mq1静＝0.9×1.35×(G1k +(G2k+G3k)×h)×b＝0.9×1.35×(0.5+(24+1.1)×0.35)×0.3＝3.384kN/mq1活＝0.9×1.4×0.7×Q1k×b ＝0.9×1.4×0.7×1.5×0.3＝0.397kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.35))×0.3＝2.786kN/m承载能力极限状态按三等跨连续梁，R max＝(1.1q1静+1.2q1活)L＝1.1×3.384×1+1.2×0.397×1＝4.199kN 按悬臂梁，R1＝3.781×0.25＝0.945kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝2.519kN;正常使用极限状态按三等跨连续梁，R'max＝1.1q2L＝1.1×2.786×1＝3.064kN按悬臂梁，R'1＝q2l1=2.786×0.25＝0.696kNR'＝max[R'max，R'1]×0.6＝1.838kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.877×106/4490=195.325N/mm2≤[f]=205N/mm2 满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×5.076×1000/424＝23.944N/mm2≤[τ]=120N/mm2 满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax=1.600mm≤[ν]=1000/250=4mm悬挑段νmax＝1.305mm≤[ν]=2×250/250=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=7.519kN，R2=8.268kN，R3=9.273kN，R4=5.169kN图二支座反力依次为R1=6.293kN，R2=8.821kN，R3=8.821kN，R4=6.293kN七、可调托座验算荷载传递至立柱方式可调托座可调托座承载力容许值[N](kN) 30满足要求！八、立柱验算剪刀撑设置加强型立柱顶部步距h d(mm) 1200200 顶部立柱计算长度系数μ1 1.386立柱伸出顶层水平杆中心线至支撑点的长度a(mm)非顶部立柱计算长度系数μ2 1.755 钢管截面类型(mm) Φ48×3.5 钢管计算截面类型(mm) Ф48×3钢材等级Q235顶部立柱段：l01=kμ1(h d+2a)=1×1.386×(1200+2×200)=2218mm非顶部立柱段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2632.5/15.9=165.566≤[λ]=210满足要求！2、立柱稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011，荷载设计值q1有所不同：小梁验算q1＝1×[1.2×(0.5+(24+1.1)×0.35)+1.4×1]×0.3 = 3.763kN/m同上四～六步计算过程，可得：R1＝7.489kN，R2＝8.786kN，R3＝9.236kN，R4＝6.268kN顶部立柱段：l01=kμ1(h d+2a)=1.155×1.386×(1200+2×200)=2561.328mmλ1=l01/i=2561.328/15.9=161.09查表得，φ＝0.271不考虑风荷载:N1 =Max[R1，R2，R3，R4]/0.6=Max[7.489，8.786，9.236，6.268]/0.6=15.394kN f＝N1/(ΦA)＝15394/(0.271×424)＝133.973N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：l0=kμ2h =1.155×1.755×1500=3040.537mmλ=l0/i=3040.537/15.9=191.229查表得，φ1=0.197不考虑风荷载:N=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[7.489,8.786,9.236,6.268]/0.6+1×1.2×0.15×4.6 =16.222kNf=N/(φ1A)＝16.222×103/(0.197×424)=194.21N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=4.6/6.6=0.697≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=2320mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×1.115+0.25×0)×1×2320×380/1000=688.089kN≥F1=16.222kN m满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000mm2F=1.35βcβl f c A ln=1.35×1×3×11.154×40000/1000=1806.948kN≥F1=16.222kN 满足要求！。
250mm厚地下室顶板(扣件式)计算书(支撑高度：5.57m)
10.1、250mm厚地下室顶板（扣件式）计算书（支撑高度：5.57m）计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计三、模板体系设计小梁间距l(mm) 300 小梁最大悬挑长度l1(mm) 200主梁最大悬挑长度l2(mm) 200 结构表面的要求结构表面隐蔽设计简图如下：模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000 面板计算方式简支梁楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。
W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 承载能力极限状态q1＝1.1×max[1.2(G1k +(G2k+G3k)×h)+1.4×Q1k ,1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.1+(24+1.1)×0.25)+1.4×2.5，1.35×(0.1 +(24+1.1)×0.25)+1.4×0.7×2.5] ×1=12.265kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.25))×1＝6.375kN/m计算简图如下：1、强度验算M max＝q1l2/8＝12.265×0.32/8＝0.138kN·mσ＝M max/W＝0.138×106/37500＝3.679N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×6.375×3004/(384×10000×281250)=0.239mmν＝0.239mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！五、小梁验算小梁类型方木小梁截面类型(mm) 50×80小梁抗弯强度设计值[f](N/mm2) 15.444 小梁抗剪强度设计值[τ](N/mm2) 1.782小梁截面抵抗矩W(cm3) 53.333 小梁弹性模量E(N/mm2) 9350小梁截面惯性矩I(cm4) 213.333 小梁计算方式二等跨连续梁q1＝1.1×max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.3+(24+1.1)×0.25)+1.4×2.5，1.35×(0.3 +(24+1.1)×0.25)+1.4×0.7×2.5]×0.3=3.759kN/m因此，q1静＝1.1×1.2×(G1k+(G2k+G3k)×h)×b=1.1×1.2×(0.3+(24+1.1)×0.25)×0.3=2.604kN/mq1活＝1.1×1.4×Q1k×b=1.1×1.4×2.5×0.3＝1.155kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×2.604×0.82+0.125×1.155×0.82＝0.301kN·m M2＝q1L12/2=3.759×0.22/2＝0.075kN·mM max＝max[M1，M2]＝max[0.301，0.075]＝0.301kN·mσ=M max/W=0.301×106/53333=5.638N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×2.604×0.8+0.625×1.155×0.8＝1.879kNV2＝q1L1＝3.759×0.2＝0.752kNV max＝max[V1，V2]＝max[1.879，0.752]＝1.879kNτmax=3V max/(2bh0)=3×1.879×1000/(2×50×80)＝0.705N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.25))×0.3＝1.973kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×1.973×8004/(100×9350×213.333×104)＝0.211 mm≤[ν]＝L/250＝800/250＝3.2mm；悬臂端νmax＝ql14/(8EI)=1.973×2004/(8×9350×213.333×104)＝0.02mm≤[ν]＝2×l1/250＝2×200/250＝1.6mm满足要求！六、主梁验算1、小梁最大支座反力计算q1＝1.1×max[1.2(G1k +(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7×Q1k]×b=1.1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×2.5，1.35×(0.5 +(24+1.1)×0.25)+1.4×0.7×2.5]×0.3＝3.838kN/mq1静＝1.1×1.2×(G1k+(G2k+G3k)×h)×b＝1.1×1.2×(0.5+(24+1.1)×0.25)×0.3＝2.683kN/m q1活＝1.1×1.4×Q1k×b＝1.1×1.4×2.5×0.3＝1.155kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.25))×0.3＝2.033kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×3.838×0.8＝3.838kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L+q1l1＝(0.375×2.683+0.437×1.155)×0.8+3.838×0.2＝1.976kNR＝max[R max，R1]＝3.838kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.033×0.8＝2.033kN按二等跨连续梁悬臂梁，R'1＝0.375q2L+q2l1＝0.375×2.033×0.8+2.033×0.2＝1.016kNR'＝max[R'max，R'1]＝2.033kN;计算简图如下：主梁计算简图一主梁计算简图二2、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.847×106/4250=199.306N/mm2≤[f]=205N/mm2 满足要求！3、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)τmax=2V max/A=2×5.856×1000/398＝29.429N/mm2≤[τ]=125N/mm2 满足要求！4、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax=0.814mm≤[ν]=800/250=3.2mm悬挑段νmax＝0.701mm≤[ν]=2×200/250=1.6mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=9.496kN，R2=11.233kN，R3=6.137kN图二支座反力依次为R1=7.695kN，R2=11.477kN，R3=7.695kN七、扣件抗滑移验算荷载传递至立杆方式双扣件扣件抗滑移折减系数k c 1 按上节计算可知，扣件受力N＝11.477kN≤R c=k c×12=1×12=12kN满足要求！八、立杆验算剪刀撑设置普通型立杆顶部步距h d(mm) 1200立杆伸出顶层水平杆中心线至支撑点200 顶部立杆计算长度系数μ1 1.386 的长度a(mm)非顶部立杆计算长度系数μ2 1.755 立杆钢管截面类型(mm) Φ48×2.81、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1200+2×200)=2218mm非顶部立杆段：l0=kμ2h =1×1.755×1500=2632mmλ=max[l01，l0]/i=2632/16=164.5≤[λ]=210满足要求！2、立杆稳定性验算λ=l0/i=3040.537/16=190.062查表得，φ1=0.199不考虑风荷载:N d=Max[R1,R2,R3]+1.1×γG×q×H=Max[9.496,11.477,7.695]+1.1×1.35×0.15×5.57=12.71 7kNf d=N d/(φ1A)＝12.717×103/(0.199×398)=160.564N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条:支撑脚手架独立架体高宽比不应大于3.0H/B=5.57/53=0.105≤3满足要求，不需要进行抗倾覆验算！。
脚手架架在楼板上计算书(地下室顶板上及二层楼板上)
脚手架搭设在地下室顶板上计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-2010一、工程属性二、支架搭设参数1、模板支架搭设参数2、脚手架搭设参数立杆排数N 2立杆底部垫板尺寸(m)【a×b】0.2×0.2 立杆纵、横向间距(m)【la×lb】 1.6×0.9 设计简图如下：脚手架楼板_平面图脚手架楼板_立面图三、荷载参数每根立杆传递荷载q k(kN) 30 板上活荷载标准值Q k(kN/m2) 1钢筋混凝土自重标准值N G1K(kN/m3) 25.1 模板及支架自重标准值N G2K (kN/m2) 0.3四、各楼层荷载计算1、第2层荷载计算钢筋弹性模量E s(N/mm2) 210000 砼弹性模量E c(N/mm2) 28000 砼的龄期T(天) 28 砼的强度等级C30 砼的实测抗压强度f c(N/mm2) 30 砼的实测抗拉强度f t(N/mm2) 1.43脚手架立杆传递荷载标准值：q k=30kN;板的短边计算跨度：l=Bc=4.00m立杆荷载作用间距：e=lb=0.90m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=a+2s+hi=0.20+0+0.25=0.45m 立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=b+2s+hi=0.20+0+0.25=0.45m s为垫板的厚度，此处忽略不计。
当bcx≥bcy，bcy≤0.6*l，bcx≤l时，b=bcy+0.7*l=0.45+0.7*4.00=3.25m当局部荷载作用在板的非支承边附近，即d<b/2时，荷载的有效分布宽度应予折减，b1，=b/2+d=1.88m当e<b时，荷载的有效分布宽度应予折减，b2，=b/2+e/2=2.08mb，=min{ b1，，b2，}=1.88m得：M max=42.00kN.m板短边等效楼面均布活荷载标准值：q1=8M max/(bl2)=8*42.00/(1.88×4.002)=11.20kN/m2板的长边计算跨度：l=Bl=5.4m立杆荷载作用间距：e=la=1.60m立杆底垫板作用面平行于板跨宽度：bcx=btx+2s+h=b+2s+hi=0.20+0+0.25=0.45m 立杆底垫板作用面垂直于板跨宽度：bcy=bty+2s+h=a+2s+hi=0.20+0+0.25=0.45m s为垫板的厚度，此处忽略不计。
人货电梯架设在地下车库顶板上本方案采用顶板回撑计算顶板支撑荷载确保顶板安全
车库顶板上施工电梯加固方案及验算一、工程概况施工电梯型号为SC200/200，由广州市京龙工程机械有限公司生产。
因本工程平面较复杂，而且部分楼号位置比较特殊（如8#楼四周均为地下车库，7#楼南北两侧地库未施工东侧为办公区域无场地），经综合考虑部分外用电梯立在顶板上较合理，其中7#楼施工电梯布置在7#楼西阳台西侧的地下车顶板上，8#施工电梯布置在8#楼南侧的地下车库顶板。
搭设高度为103M（68节）。
二、顶板上加固施工方案施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。
考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。
1、荷载计算：根据使用说明的要求，基础所能承受的荷载不得小于P：(以下按说明书的基础承载近似公式计算)P=（吊笼自重+外笼自重+导轨架重+对重重量+载重量）×（2.1÷1000×9.8）(KN)/(Kg)则吊笼自重2000×2=4000Kg 外笼自重1480Kg 导轨架重（共68节170Kg/节）68×170=11560Kg 对重重量2×1000Kg载重量2000×2=4000Kg 总计22040Kg 基础承载力 P=22040×2.1÷1000×9.8=453KN 电梯满载时自重为453KN电梯基础自重：4.4×3.8×0.3×25＝125KN总重:453+125=578KN2、回撑搭设方案：根据施工电梯厂家提供的使用说明书得知总荷载为578KN，基础尺寸为3800×4400mm，加固时应比基础每边加大1米,因此加固范围为5800×6400mm。
计算时按照施工电梯基础底部面积45°应力扩散，顶板厚度为250mm，实际计算受力面积取4300×4900，由此地下室顶板承担的总荷载为27.4kN/m2，此荷载由在施工电梯基础下的顶板下面设置的满堂钢管支撑架承受，计算时不考虑顶板受力，钢管支撑采用螺栓底座（钢定托）顶紧，按600mm纵横间距设置立杆，纵横向水平间距600，高度方向步距h=1500mm加设水平方向拉杆。
脚手架计算书
一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》（JGJ80-91）《钢结构设计规范》（GB50017-2003）《建筑结构荷载设计规范》（GB50009-2001）(2006年版)《工程施工图纸》（广东南海国际建筑设计有限公司）二、概况项目名称：，项目地址：结构形式：框筒结构，建筑面积：，建筑高度： 1栋20层（总高100.4m），地下2层。
本工程外脚手架采用双排扣件式钢管脚手架落地搭设，结合钢丝绳斜拉吊卸荷，总高约101.90m。
除注明外，纵距（以下简称“跨”）≤1.5m，标准横距0.8m，步距为1.8m，外脚手架离建筑物距离为0.4m。
裙楼和地下室外脚手架采用双排扣件式钢管脚手架落地搭设，搭设高度分别为30.20m和11.50m。
脚手架拟支撑于本工程地下室顶板上。
地下室顶板板厚180mm，C35混凝土，配双层双向Φ10@180。
板最大跨度为7.0×3.9m，验算时取最大跨度板，具体见脚手架架在楼板上计算书。
经验算，不需采取回顶措施。
三、施工搭设方案1、建筑物裙楼和塔楼平面大致呈长方形，外脚手架拟采用双排扣件式钢管脚手架落地搭设，结合钢丝绳斜拉吊卸荷。
在7（北面）、10、13、16、19和21层边梁处预埋吊环用钢丝绳拉吊外脚手架卸荷。
吊环采用φ20钢筋，钢丝绳采用6×19 φ16钢丝绳。
拉吊位置同外脚手架的柱距，具体做法详脚手架拉吊示意图。
另自首层平桥起每升高不大于10米设一道兜底安全网（加强型尼龙水平安全网）。
2、建筑物北面从地下室顶板搭设到顶，其他部位分裙楼和塔楼分别搭设。
3、建筑物外装修采用玻璃幕墙和石材幕墙，外脚手架内立杆距离建筑物为400mm，建筑物转角石材幕墙比其他部位外凸100mm，转角处外脚手架内立杆距离建筑物为500mm，脚手架横距0.8m。
4、地下室侧墙外脚手架采用双排落地式钢管脚手架，搭设高度为11.5m。
地下车库顶板模板支承架计算书
扣件钢管楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001)。
模板支架搭设高度为3.9米，搭设尺寸为：立杆的纵距b=0.80米，立杆的横距l=0。
80米,立杆的步距h=1.80米.图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3。
5.5。
1、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度.模板面板的按照三跨连续梁计算。
静荷载标准值q1 = 25。
000×0。
500×0.800+0.350×0。
800=10.280kN/m活荷载标准值q2 = （0。
000+1.000)×0.800=0.800kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本系统中，截面惯性矩I和截面抵抗矩W分别为：W = 80。
00×1.80×1。
80/6 = 43。
20cm3;I = 80.00×1。
80×1.80×1。
80/12 = 38.88cm4；（1）抗弯强度计算f = M / W 〈［f]其中f ——面板的抗弯强度计算值（N/mm2）；M —- 面板的最大弯距(N.mm）；W ——面板的净截面抵抗矩；［f] —- 面板的抗弯强度设计值，取15。
00N/mm2；M = 0。
100ql2其中q ——荷载设计值（kN/m);经计算得到M = 0。
100×(1.2×10。
280+1。
4×0。
800)×0.300×0。
300=0。
121kN.m经计算得到面板抗弯强度计算值 f = 0。
121×1000×1000/43200=2.803N/mm2面板的抗弯强度验算f < ［f]，满足要求！（2）抗剪计算[可以不计算]T = 3Q/2bh 〈［T］其中最大剪力Q=0.600×（1。
外墙脚手架工程量计算公式
外墙脚手架工程量计算公式脚手架是搭建在建筑物外部用于支持工人在高处作业的临时结构。
在进行外墙脚手架工程量计算时，需要考虑以下几个方面：尺寸计算、支撑杆计算、连接件计算、材料计算以及人工工时计算。
下面是关于每个方面的计算公式和相关参考内容。
1. 尺寸计算：脚手架的尺寸计算通常需要考虑高度、长度和宽度。
一般来说，根据建筑物的高度和工作需要，可以决定脚手架的高度；长度和宽度则根据外墙面积和工作需要进行计算。
具体的计算公式可以参考以下内容：- 脚手架高度计算公式：高度 = （楼层数 + 1） × 3m- 脚手架长度计算公式：长度 = 外墙长度 + 2 ×（搭设高度的一半）- 脚手架宽度计算公式：宽度 = 外墙长度 + 2 ×（搭设高度的一半）2. 支撑杆计算：支撑杆是脚手架的主要承重部分，需要根据脚手架的高度和跨度进行计算。
具体的计算公式可以参考以下内容：- 支撑杆数量计算公式：数量 = 高度 ÷（跨度 × 2）3. 连接件计算：连接件是将脚手架的各个部分连接起来的关键部件，需要根据脚手架的长度和宽度进行计算。
具体的计算公式可以参考以下内容：- 连接件数量计算公式：数量 = （长度 ÷ 1.5） + （宽度 ÷ 1.5） - 24. 材料计算：在脚手架的材料计算中，需要考虑钢管、扣件、木材等材料的使用量。
具体的计算方法可以参考以下内容：- 钢管使用量计算公式：使用量 = 支撑杆数量 ×（脚手架高度 + 搭设高度的一半） ×2- 扣件使用量计算公式：使用量 = 支撑杆数量 × 2- 木材使用量计算公式：使用量 = （脚手架长度 + 2 ×（搭设高度的一半） + 脚手架宽度） × 25. 人工工时计算：脚手架的搭建需要考虑人工工时的计算，具体的计算公式可以参考以下内容：- 人工工时计算公式：工时 = （脚手架高度 + 搭设高度的一半） ×支撑杆数量 × 2以上是外墙脚手架工程量计算的一些相关公式和参考内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外脚手架搭设在地下室顶板计算书CBD21地块改造工程工程；属于框架结构;地上14层;地下2层；建筑高度：57.4m；标准层层高：3.3m ；总建筑面积：88345平方米；总工期：730天；本工程由宁波维科置业集团有限公司投资建设，宁波建筑设计研究院设计，浙江省华夏工程勘测院地质勘察，浙江工正建设监理咨询有限公司监理，慈溪城关建筑有限公司组织施工；由施云兰担任项目经理，吴焕正担任技术负责人。
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。
一、参数信息:1.脚手架参数双排脚手架搭设高度为 36.3 米，20米以下采用双管立杆，20米以上采用单管立杆；搭设尺寸为：立杆的纵距为 1.8米，立杆的横距为1.05米，大小横杆的步距为1.8 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.6 米，水平间距5.4 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处浙江省慈溪市，基本风压为0.45 kN/m2；风荷载高度变化系数μz为1.00，风荷载体型系数μs为0.65；脚手架计算中考虑风荷载作用4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1337；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:7；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；5.地下室顶板参数地下室顶板类型:钢筋混凝土；地下室顶板承载力标准值(kpa):200.00；立杆地下室顶板面积(m2):0.25；地下室顶板承载力调整系数:1.00。
二、大横杆的计算:按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值:P=0.038 kN/m ；1=0.3×1.05/(2+1)=0.105 kN/m ；脚手板的自重标准值:P2活荷载标准值: Q=2×1.05/(2+1)=0.7 kN/m；=1.2×0.038+1.2×0.105=0.172 kN/m；静荷载的设计值: q1活荷载的设计值: q=1.4×0.7=0.98 kN/m；2图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。
跨中最大弯距计算公式如下:=0.08×0.172×1.82+0.10×0.98×1.82 =0.362 kN.m；跨中最大弯距为M1max支座最大弯距计算公式如下:支座最大弯距为 M= -0.10×0.172×1.82-0.117×0.98×1.82 =-0.4272maxkN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.362×106,0.427×106)/5080=84.055 N/mm2；大横杆的最大弯曲应力为σ= 84.055 N/mm2小于大横杆的抗压强度设计值[f]=205 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：其中：静荷载标准值: q1= P1+P2=0.038+0.105=0.143 kN/m；活荷载标准值: q2= Q =0.7 kN/m；最大挠度计算值为：V= 0.677×0.143×18004/(100×2.06×105×121900)+0.990×0.7×18004/(100×2.06×105×121900) = 3.303 mm；大横杆的最大挠度 3.303 mm 小于大横杆的最大容许挠度 1800/150 mm与10 mm，满足要求！三、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算大横杆的自重标准值：p1= 0.038×1.8 = 0.069 kN；脚手板的自重标准值：P2=0.3×1.05×1.8/(2+1)=0.189 kN；活荷载标准值：Q=2×1.05×1.8/(2+1) =1.260 kN；集中荷载的设计值: P=1.2×(0.069+0.189)+1.4 ×1.26 = 2.074 kN；小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:Mqmax= 1.2×0.038×1.052/8 = 0.006 kN.m；集中荷载最大弯矩计算公式如下:Mpmax= 2.074×1.05/3 = 0.726 kN.m ；最大弯矩 M= Mqmax + Mpmax= 0.732 kN.m；最大应力计算值σ = M / W = 0.732×106/5080=144.126 N/mm2；小横杆的最大弯曲应力σ =144.126 N/mm2小于小横杆的抗压强度设计值205 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:Vqmax=5×0.038×10504/(384×2.06×105×121900) = 0.024 mm ；大横杆传递荷载 P = p1 + p2+ Q = 0.069+0.189+1.26 = 1.518 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:Vpmax= 1518.12×1050×(3×10502-4×10502/9 ) /(72×2.06×105×121900) = 2.484 mm；最大挠度和 V = Vqmax + Vpmax= 0.024+2.484 = 2.508 mm；小横杆的最大挠度为 2.508 mm 小于小横杆的最大容许挠度 1050/150=7与10 mm,满足要求！四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1= 0.038×1.8×2/2=0.069 kN；小横杆的自重标准值: P2= 0.038×1.05/2=0.02 kN；脚手板的自重标准值: P3= 0.3×1.05×1.8/2=0.284 kN；活荷载标准值: Q = 2×1.05×1.8 /2 = 1.89 kN；荷载的设计值: R=1.2×(0.069+0.02+0.284)+1.4×1.89=3.093 kN；R < 6.40 kN，单扣件抗滑承载力的设计计算满足要求!五、脚手架立杆荷载计算:作用于脚手架的荷载包括静荷载、活荷载和风荷载。
静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN)，为0.1337NG1= [0.1337+(1.80×2/2)×0.038/1.80]×(36.30-20.00) = 2.805；NGL1= [0.1337+0.038+(1.80×2/2)×0.038/1.80]×20.00 = 4.210；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.3NG2= 0.3×7×1.8×(1.05+0.3)/2 = 2.552 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.15NG3= 0.15×7×1.8/2 = 0.945 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005NG4= 0.005×1.8×36.3 = 0.327 kN；经计算得到，静荷载标准值NG =NG1+NG2+NG3+NG4= 6.628 kN；NGL =NGL1+NG1+NG2+NG3+NG4= 10.838 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值NQ= 2×1.05×1.8×2/2 = 3.78 kN；风荷载标准值按照以下公式计算其中 Wo-- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Wo= 0.45 kN/m2；Uz-- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Uz= 1 ；Us-- 风荷载体型系数：取值为0.645；经计算得到，风荷载标准值Wk= 0.7 ×0.45×1×0.645 = 0.203 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式Ns = 1.2NGL+1.4NQ= 1.2×10.838+ 1.4×3.78= 18.298 kN；Nd = 1.2NG+1.4NQ= 1.2×6.628+ 1.4×3.78= 13.246 kN；考虑风荷载时,立杆的轴向压力设计值为Ns = 1.2 NGL+0.85×1.4NQ= 1.2×10.838+ 0.85×1.4×3.78= 17.504 kN；Nd = 1.2 NG+0.85×1.4NQ= 1.2×6.628+ 0.85×1.4×3.78= 12.452 kN；风荷载设计值产生的立杆段弯矩 MW为Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.203×1.8×1.82/10 = 0.141 kN.m；六、立杆的稳定性计算:外脚手架采用双立杆搭设，按照均匀受力计算稳定性。
