电缆与开关选择
电缆开关选型及配电设计规范
1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。
2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2 代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。
3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。
4.HD13BX-1000/31HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩而HD13BX一般是指旋转式刀开关。
如果用于PGL 柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。
自动空气开关1、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
2、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。
因此，在工业．住宅等方面获得广泛应用。
自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。
自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。
DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。
电气设备与电缆选择标准
电气设备与电缆选择标准一、开关的选择(一)一样要求：开关的短路爱惜应在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该电流。
开关的过负载爱惜应在过负载电流引发的导体温升对导体的绝缘、接头、端子或周围的物质造成危害之前分断该过负载电流。
(二)短路爱惜应知足的条件：1.分断能力不该小于爱惜电器安装处的预期短路电流。
2.应在短路电流使导体抵达许诺的极限温度之前分断该短路电流。
3.爱惜电动机时必需知足电动机的启动电流。
(三)过负载爱惜应知足的条件：1.爱惜电动机时应在电动机电流超过额定电流时刻在电动机利用寿命造成严峻阻碍之前分断电动机电源。
2.关于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载爱惜应作用于信号而不该作用于切断电路。
(四)接地故障爱惜：1.当发生带电导体与外露可导电局部、装置外可导电局部、PE线、PEN线、大地等之间的接地故障时，爱惜电器必需自动切断该故障电路，以避免人身间接电击、电气火灾等事故。
(五)经常使用电动机的额定参数表：Y系列Y2系列(六)断路器的选择要求：1、断路器的极限分断电流必需大于断路器安装点的预期短路电流。
2、断路器的额定电流应等于或略大于等于断路器安装点的实际最大工作电流。
3、依照利用环境加装配电箱等防护方法。
4、依照用途合理选择断路器。
爱惜单台电动机选择D型断路器，爱惜配电线路和照明用选择C型断路器。
5、断路器参数与电缆的配合符合规定要求〔见附表〕。
附表断路器要紧参数表附表断路器额定电流≤400A和连接导线截面积附表断路器额定电流>400A和连接导线截面积附表型断路器要紧参数表附表型断路器额定电流和连接导线截面积原那么上连接导线的截面积应大于或等于上表的数据，才能保证在线路显现故障时及时跳闸，保证可不能引发事故的扩大。
(七)热继电器的选择：1、热继电器的额定电流整定不得大于电动机的额定电流。
2、关于电动机最大负载时仍不能满负荷的情形，可适当降低热继电器的整定电流，但不得小于最大负荷时的实际电流。
常用线缆规格(BV_BLV_BVR)及空气开关的型号选择
铜(A) 31.6 47.5 67.1 119 179 281 381 521 734 962 1180 1470 1810 2350 2930 3870
BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线 BVR 铜软线 BV－105 铜 105℃ BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线 BLXF 橡皮绝缘铝线 BLVV 铝线（潮湿环境高防护） VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 VLV29 铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
1.8
3*45*2.30
2
3*45*2.62
2.2
3*1*2.25+1*1*1 0.8
.75
3*1*2.76+1*1*2 1
.25
3*7*1.35+1*1*2 1
.76
3*7*1.70+1*1*2 1
.76
3*7*2.14+1*7*1 1.2
.35
3*7*2.52+1*7*1 1.2
.35
3*10*1.9+1*7.1. 1.4
2*24*2.55
1.6
2*45*2.07
1.8
2
25 207.8 160.1 249.1 190.8 1599 746
2
28.3 252.3 192.9 296.8 229 2122 962
2.2
31 289.4 223.7 339.2 261.8 2630 1165
2.2
34 333.9 256.5 386.9 296.8 3249 1420
3*95+1*35
3*24*2025+1*7 1.6
*2.52
常用线缆规格及空气开关的型号选择
2.8
2.6 39.4 939.2 720.1 ###### 812 5212 2180
630 2*25 2*35
61*3.56
2.8
2.6 42.8 ###### 834.2 ###### 930.7 6412 3613
2*7*2.14
1.2
1.8 21.8 113.4 87.9 138.9 107.1 735 424
截面㎜2 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400
常用线缆规格（BV BLV BVR）
最大直径 3.9 4.4 4.9 7 8 10 11.5 13.2 15 17.5 19 21 23.5 26.5 29.5 33
铝（A） 17 22 29 62 78 118 156 215 282 386 431 539 666 857
1.8
3*45*2.30
2
3*45*2.62
2.2
3*1*2.25+1*1*1 0.8
.75
3*1*2.76+1*1*2 1
.25
3*7*1.35+1*1*2 1
.76
3*7*1.70+1*1*2 1
.76
3*7*2.14+1*7*1 1.2
.35
3*7*2.52+1*7*1 1.2
.35
3*10*1.9+1*7.1. 1.4
2.2 29.8 99.6 77.4 121.9 90.1 1800 1272
2.2
32 126.1 97.5 151.6 116.6 2174 1461
2.6 34.7 157.9 121.9 185.5 143.1 2763 1748
艾默生UPS配置电缆、开关选型参考
对于大电流场合，如果选用几条小电缆以并联形式来连接的方法，应进行降额，防止分流不均或其中一条 故障导致其它电缆过流。上述电缆截面积可首先从下表中查出各种UPS的工作电流值，对于中、小型UPS可 按 3 -5安/平方毫米来进行配置。对于大型UPS，可按1.5-2.5安/平方毫米来配置。超大型选用母排为宜。
中线 保护地线
电流(A) 18
15 15 17
10kVA 断路器
32A
32A 32A 32A
电缆(mm2) 电流(A)
15kVA 断路器
电缆(mm2)
10
27
50A
10
6
22
63A
6
6
22
63A
6
6
24
63A
6
10
10
6
6
电缆铜鼻子型号配置原则上应与电缆线径相一致。
电流(A) 36
30 30 33
20kVA 断路器
adaptpm150主输入为主输入为主输入为主输入为3相零线零线零线零线中线中线中线中线保护地保护地保护地保护地ups采用旁路及整流共用同一路市电输入采用旁路及整流共用同一路市电输入采用旁路及整流共用同一路市电输入采用旁路及整流共用同一路市电输入输出为3相5线制3相零线保护地adaptpmadaptpmadaptpmadaptpm150150150150系列系列系列系列upsupsupsups电缆和开关一般按照终期容量一次选择电缆和开关一般按照终期容量一次选择电缆和开关一般按照终期容量一次选择电缆和开关一般按照终期容量一次选择这样利于直接扩容这样利于直接扩容这样利于直接扩容这样利于直接扩容adaptpm150系列电池为n三线输入要求为4p塑壳直流断路器额定极限短路分断容量icu35kaadaptpm150系列电池电压可由360v调至480v本表分别采用360v和480v标称如果电池标称为其他标称电压则电池电流可适当进行适当折算表中所列开关容量电缆面积可以根据用户的负载走线距离等条件适当调整但是不能小于各回路电流要求

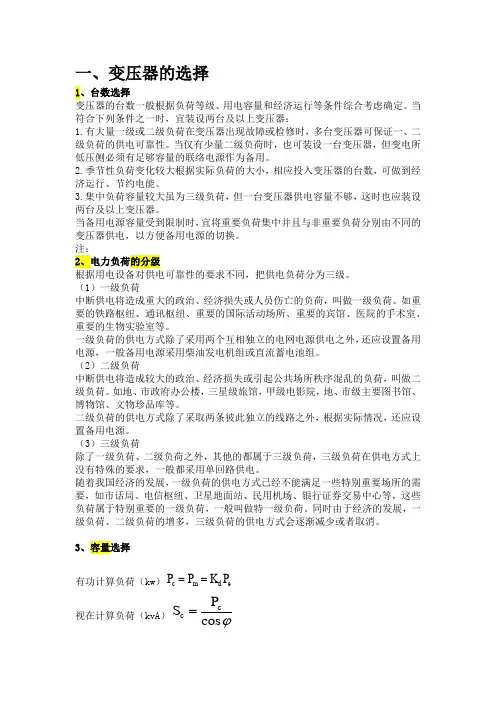

变压器、开关、电缆选型
一、变压器的选择1、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。
当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。
当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。
2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。
3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。
当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。
注：2、电力负荷的分级根据用电设备对供电可靠性的要求不同，把供电负荷分为三级。
（1）一级负荷中断供电将造成重大的政治、经济损失或人员伤亡的负荷，叫做一级负荷。
如重要的铁路枢纽、通讯枢纽、重要的国际活动场所、重要的宾馆、医院的手术室、重要的生物实验室等。
一级负荷的供电方式除了采用两个互相独立的电网电源供电之外，还应设置备用电源，一般备用电源采用柴油发电机组或直流蓄电池组。
（2）二级负荷中断供电将造成较大的政治、经济损失或引起公共场所秩序混乱的负荷，叫做二级负荷。
如地、市政府办公楼，三星级旅馆，甲级电影院，地、市级主要图书馆、博物馆、文物珍品库等。
二级负荷的供电方式除了采取两条彼此独立的线路之外，根据实际情况，还应设置备用电源。
（3）三级负荷除了一级负荷、二级负荷之外，其他的都属于三级负荷，三级负荷在供电方式上没有特殊的要求，一般都采用单回路供电。
随着我国经济的发展，一级负荷的供电方式已经不能满足一些特别重要场所的需要，如市话局、电信枢纽、卫星地面站、民用机场、银行证券交易中心等，这些负荷属于特别重要的一级负荷，一般叫做特一级负荷。
同时由于经济的发展，一级负荷、二级负荷的增多，三级负荷的供电方式会逐渐减少或者取消。
艾默生开关电源电缆选择指导书
艾默生开关电源电缆选择指导书一、电池电缆的选取原则(线径单位：mm2)电池电缆线径的选择主要是考虑电池整个回路的压降，一般电池线缆的总压降控制在0.5~1V之间。
电池电缆的长度越长，则电缆线径也会越粗。
一般单根电缆最粗线径是240mm2，如果电缆线径要求超出240mm2，则要采用多根电缆并联的方式来满足。
简明选择方式可按如下三个步骤进行：1、根据电缆正负极电缆的总长度和电池容量，选择标准的电池电缆，得到数据 S1。
容量\长度0-5米5-10米10-15米15-20米20-25米25-30米30-35米6 10 16 16 25 25 35100AH10 16 25 25 35 50 50150AH10 16 25 35 50 50 70200AH16 25 50 50 70 95 95300AH16 35 50 70 95 120 120400AH25 50 70 95 120 150 150500AH50 95 150 185 240 300 3001000AH70 150 240 300 400 400 5001500AH95 185 300 400 500 625 6252000AH容量\长度35-40米40-45米45-50米100AH35 50 50150AH50 70 70200AH70 95 95300AH120 120 150400AH150 150 185500AH185 240 2401000AH400 400 5001500AH625 625 6252000AH800 800 500+5002、按照电源系统或者配电柜查询以下表格得到数据二S2。
从安全性考虑，根据载流量计算最小电缆线径。
电源系统配置PS4850 PS48100 PS48300/25PS48400-2/50PS48600-2/50&PS24480/40最小线径10 16 50 70 95 电源系统PS481000 PS482000 PS481000/2500A配置&PS48600-2/50最小线径185 300 4003、电池线径选取数据一和数据二中的大者，即为最终选定的电缆线径。
最新06配电系统设计原则及开关和电缆选择
1.1.作或电动合闸的。主触点闭合后， 自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热 脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
② 当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由 脱扣机构动作，主触点断开主电路。
不接地系统，1KV以下低压配电系统中性点运行方式取决于供电的可 靠性和安全性。
2.低压配电系统型式 1）带电导体型式 带电导体是指相线和中性线，正常运行时会有工作电流流过 的导体。
常用的带电导体型式：
2)系统接地型式 接地型式按照配电系统和电气设备的不同接地组合分类。按 照IEC60364规定,接地系统一般由两个字母组成,必要时可加 后续字母。
七、母线槽 母线的材质：铜芯、铝芯及双金属 馈电电流大于1000A，则考虑采用母线 特别注意的是设计母线时一定要有关于插接口的设计
TT系统。电力系统有一点直接接地，电气设备的外露可导 电部分通过保护线接至与电力系统接地点无关的接地极。
如图8所示
IT系统。 电力系统与大地间不直接连接，电气装置的外露可导电部
分通过保护接地线与接地极连接。如图9所示
3.低压配电系统网络结构 放射式
树干式 链式
五、常用电器的选择 1.断路器 1.1低压断路器主要结构、主要功能及工作原理 1.1.1主要结构： 1）主触头 2）灭弧系统
3、热继电器 主要功能：马达类负荷保护用 主要技术参数：额定电压、整定电流 参考设计手册第669页
六、电缆桥架的选择
1.种类 梯形桥架、槽式桥架
2.材质 热镀锌、喷塑、不锈钢、玻璃钢
3、容积率 电缆在桥架内敷设时，电缆总截面面积与桥架横断面面积之 比，电力电缆不应大于40％，控制电缆不应大于50％
塑壳开关的选用与电缆20120210
塑壳开关的选用与电缆1、塑壳开关有三种：1）普通型：价格较低，整定级差较大，通常按1.25倍整定且不可调：如壳架250A可整定为：200A、250A；如壳架400A可整定为：320A、400A；2）热磁可调型: 价格略高，整定级差适当，通常按1.25倍整定但四档可调（0.7/0.8/0.9/1.0）：如壳架250A可整定为：200A(140/160/180/200)、250A(175/200/225/250)；如壳架400A可整定为：320A(224/256/288/320)、400A(280/320/360/400)；3）电子可调型（智能型）:价格较高，整定范围加大，通常按1.25倍整定且九档可调（0.4/0.45/0.5/0.55/0.63/0.7/0.8/0.9/1.0）：如壳架250A可整定为：200A(80~200)、250A(100~250)；如壳架400A可整定为：320A(128~320)、400A(160~400)；2、技术分析：1）普通型：由于整定级差较大且整定电流不可调，故对电缆选择不利：如壳架250A可整定为：200A、电缆只能选YJV-3*70+1~2*35(235A)；250A、电缆只能选YJV-3*95+1~2*50(290A)；如壳架400A可整定为：320A、电缆只能选YJV-3*120+1~2*70(340A)；400A、电缆只能选YJV-3*185+1~2*95(450A)；2）热磁可调型：由于整定电流四档可调，故有利于电缆的合理选择：如壳架250A可整定为：200A(140/160/180/200)、由于增加了180A这一挡，电缆可选YJV-3*50+1~2*25(185A)；250A(175/200/225/250)；由于增加了225A这一挡，电缆可选YJV-3*70+1~2*35(235A)；如壳架400A可整定为：320A(224/256/288/320)、由于增加了288A这一挡，电缆可选YJV-3*95+1~2*50(290A)；400A(280/320/360/400)；由于增加了360A这一挡，电缆可选YJV-3*150+1~2*70(390A)；3）电子可调型（智能型）:整定范围加大（0.4~1.0）且九档可调没有必要：由于塑壳开关的壳架及整定电流通常是按1.25倍整定的，一般0.7~1.0就已能满足电缆选择和壳架选择的要求：如壳架250A可整定为：200A(80~200)、250A(100~250)；可选壳架100A/160A/250A；如壳架400A可整定为：320A(128~320)、可选壳架160A/250A/400A；电子可调型（智能型）增加了短路瞬动功能，一般一、二级配电仅需要短路短延时功能、而不需要短路瞬动功能；只有当其处于三、四级（末端）时才需要有此功能；由上表四条回路可知：1、热磁可调型比普通型仅贵630元（国产品牌），而百米电缆相差一级时价格相差38500~49000之多，相差半级时价格相差19250~24500之多，本案宜按电缆平均相差半级设计；电缆与开关的性价比高达30.56~38.89倍之多；当选用合资品牌时，热磁可调型比普通型约贵630*2.5=1575元，电缆与开关的性价比也有12.22~15.56倍之多；2、电子可调型（智能型）比普通型一般要贵一倍（国产品牌），即贵3150元，按电缆平均相差半级设计；电缆与开关的性价比也高达6.11~7.78倍之多；当选用合资品牌时，热磁可调型比普通型约贵3150*2.5=7875元，电缆与开关的性价比也有2.44~3.11倍之多；3、凡合资品牌（如施耐德、ABB等）均有热磁可调型而少有普通型，而国产品牌却少有热磁可调型：要么普通型、要么电子可调型（智能型），仅常熟CM2系列是热磁可调型；而上海良信、上海人民、杭州之江均无热磁可调型！4、新地中心配变总容量拟为47400KVA,配电合理时，电缆造价约为5200万元；若因开关不便整定或整定不当，致使电缆截面放大、造价将增加12.5%左右，即650万元；5、塑壳开关的选择：如上表所示：选用热磁可调型仅比普通型贵28万(国产)：1）国产品牌：普通型：约90万；热磁可调型：约108万；2、电子可调型（智能型）：约180万；2）合资品牌：普通型：约225万；热磁可调型：约270万；2、电子可调型（智能型）：约450万；2012.02.11。
