电梯基本原理(电气)(PPT97页)
T0： 快加速时间
T1： 停站时间
T2： 一慢减速时间
T3： 二慢减速时间
T4： 三慢减速时间
T5： 开门执行时间
27： 关门继电器
M102： 2楼层楼继电器
8.4.4拖动回路、门电路及系统连接
门电路及电气安全回路图
8.4.5控制系统各环节的作用及实现 1. 层楼继电器电路的实现
要对电梯进行控制，首要的问题就是反映电梯实际所在的 位置（楼层）。
⑤ 根据系统设计的要求编写软件规格说明书，然后再用 相应的编程语言（常用梯形图）进行程序设计 ⑥ 了解并遵循用户认知心理学，重视人机界面的设计，增强人与机 器之间的友善关系 ⑦ 设计操作台、电气柜及非标准电器元部件
⑧ 编写设计说明书和使用说明书
系 统 设 计 的 基 本 步 骤
第8章第38页
分析被控对象工艺条件和控制要求 确定 I/O 设备
实际决定电梯的运行方向有以下三种情况。
（1）自然选向 如上分析，电梯自己判断来选择方向。
（2）强迫选向 若电梯工作在
司机方式，可通过 操纵箱上的向上或 向下按钮，来干预 电梯的运行方向， 即强迫使其向上或 向下。
（3）检修选向 若电梯工作在检
修方式，同样可使 用向上或向下按钮， 使电梯以检修的速 度向上或向下运行。 电梯的选向回路梯 形图如图所示。
8.4.1电梯基本原理
主要控制要求有如下。 （1）有司机或无司机控制； （2）自动开关门； （3）到达预定停靠层站，提前减速，平层停车时自动门； （4）到达上、下端站，提前强迫减速； （5）厅外有召唤装置，轿内有指令装置，能自动记忆召唤 和指令，响应之后，能自动将召唤和指令消除（召唤和 指令的记忆与消除）； （6）能自动选择运行方向，在司机操纵下，能强迫决定运 行方向（选向）； （7）能根据指令和召唤的位置，自动选择停靠层站，并自 动平层停车（选层、平层）； （8）厅外和轿内有指示电梯运行方向和所在位置的指示信 号（层搂检测与指层）。
电梯电气控制原理培训讲义
03.99 9
电梯电气各系统功能及形式介绍
控制仪表
安装于轿底的称重装置
03.99
安装于机房的称重装置 应变片式
10
电磁感应式
电梯电气各系统功能及形式介绍
5.电力驱动接线图
03.99
11
电梯电气各系统功能及形式介绍
6.电力驱动的速度曲线 由于人对电梯的速度变化特别敏感，尤其是垂直运动对人体的影响大乘坐感觉 的不舒适主要产生在电梯加速、减速阶段，因而电梯的加减速采用S型速度曲线 以减小人在电梯加减速阶段的不舒服感。速度曲线形状一般如下：
此处所列出的电梯功能只是电梯功能的主要部分，其他功能在后续再介绍
12
13 14 15
28
29 30 31 32
延长开门时间功能
轻载防捣乱功能 轿内误指令取消功能
远程监视功能
75．电脑式电梯运行监视屏功能
03.99
16
24
电梯各功能介绍
1.井道数据自学习： 通过此功能是电梯自动对建筑物层楼高度进行自测定，当测定工作完成后， 层楼高度的数据会存储在电梯系统的微机中，这样电梯微机就能准确计算出 该建筑物各层的位置，对电梯的加减速及平层位置实现精确的控制。 2.检修运行功能： 在电梯检修时，控制检修装置使轿厢运行的控制功能。操作人员通过本功 能，可在电梯轿顶开动电梯进行慢速（15m/min）运行，以点动的方式控制 电梯上、下行，以进行电梯检修工作。 3.故障低速自救运行功能：
电梯电气控制原理讲义
03.99
1
培训内容
电梯电气控制系统的组成 电梯电气各系统功能及形式介绍 电梯各功能介绍
03.99
2
电梯电气控制系统的组成
电梯电气各系统功能及形式介绍
控制仪表
安装于轿底的称重装置
03.99
安装于机房的称重装置 应变片式
10
电磁感应式
电梯电气各系统功能及形式介绍
5.电力驱动接线图
03.99
11
电梯电气各系统功能及形式介绍
6.电力驱动的速度曲线 由于人对电梯的速度变化特别敏感，尤其是垂直运动对人体的影响大乘坐感觉 的不舒适主要产生在电梯加速、减速阶段，因而电梯的加减速采用S型速度曲线 以减小人在电梯加减速阶段的不舒服感。速度曲线形状一般如下：
此处所列出的电梯功能只是电梯功能的主要部分，其他功能在后续再介绍
12
13 14 15
28
29 30 31 32
延长开门时间功能
轻载防捣乱功能 轿内误指令取消功能
远程监视功能
75．电脑式电梯运行监视屏功能
03.99
16
24
电梯各功能介绍
1.井道数据自学习： 通过此功能是电梯自动对建筑物层楼高度进行自测定，当测定工作完成后， 层楼高度的数据会存储在电梯系统的微机中，这样电梯微机就能准确计算出 该建筑物各层的位置，对电梯的加减速及平层位置实现精确的控制。 2.检修运行功能： 在电梯检修时，控制检修装置使轿厢运行的控制功能。操作人员通过本功 能，可在电梯轿顶开动电梯进行慢速（15m/min）运行，以点动的方式控制 电梯上、下行，以进行电梯检修工作。 3.故障低速自救运行功能：
电梯电气控制原理讲义
03.99
1
培训内容
电梯电气控制系统的组成 电梯电气各系统功能及形式介绍 电梯各功能介绍
03.99
2
电梯电气控制系统的组成
电梯电气原理
能完成启动、稳速运行、制动减速、停 止工作程序。
5
2、信号控制系统
组成： 作用：
操纵装置 平层装置 位置显示装置 控制屏 选层器等
对电梯的运行实行操纵和控制，完 成各种电气动作功能，保证电梯安全 运行。
ቤተ መጻሕፍቲ ባይዱ
6
二、电力拖动方式和控制方式分类
拖动方式 控制方式 控制系统
7
单速 交流拖动系统 双速
变极调速
ＪＴＫ 轿内急停开关 ＧＺＫ 超载开关
ＤＴＫ 轿顶急停开关 ＤＮＫ 轿顶检修开关 27
代号
名称
ＧＫ 总电源开关
ＺＫ 极限开关
ＤＫ 照明电源开关
ＦＳＫ 风扇开关
ＮＺＫ 轿内照明开关
ＴＳＫ 基站电源锁开关
ＮＳＫ 轿内电源锁开关
ＫＭＡ 开门按钮
ＧＭＡ 关门按钮
代号
名称
ＮＳＡ 轿内慢上按钮
ＮＸＡ 轿内慢下按钮
工作原理:
起动时，ＳＣ或ＸＣ吸合，供电电压经电阻及降压后加到电动机定子回 路，起动后经过一定时间，ＫＪＣ吸合，将电阻Ｒ短接，电动机在全压作用 下进一步加速至额定速度运行。电梯的上下运行方向是通过改变电动机定子 电压相序，当ＳＣ吸合时，电梯上行，当ＸＣ吸合时，电梯下行。
36
本编完
广东省特种设备检测院惠州分院 李红美
10
交流变压变频调速系统
• 也称为VVVF电梯。该电梯速度调平滑， 能获得十分良好的乘坐舒适感，能明显 的降低电动机的起动电流，运行效率高， 可以节能30％～50％。
11
一种是可控硅励磁的发电机－电动机拖 动，由励磁装置控制发电机，通过改变 其输出电压来调节直流电动机的转速。 这种系统由于笨重复杂、能耗高就已经 停止生产和使用。第二种是由可控硅直 接供电的拖动系统，这种系统一般在大 于4M/S的高速无齿轮曳引机的电梯上 使用。
5
2、信号控制系统
组成： 作用：
操纵装置 平层装置 位置显示装置 控制屏 选层器等
对电梯的运行实行操纵和控制，完 成各种电气动作功能，保证电梯安全 运行。
ቤተ መጻሕፍቲ ባይዱ
6
二、电力拖动方式和控制方式分类
拖动方式 控制方式 控制系统
7
单速 交流拖动系统 双速
变极调速
ＪＴＫ 轿内急停开关 ＧＺＫ 超载开关
ＤＴＫ 轿顶急停开关 ＤＮＫ 轿顶检修开关 27
代号
名称
ＧＫ 总电源开关
ＺＫ 极限开关
ＤＫ 照明电源开关
ＦＳＫ 风扇开关
ＮＺＫ 轿内照明开关
ＴＳＫ 基站电源锁开关
ＮＳＫ 轿内电源锁开关
ＫＭＡ 开门按钮
ＧＭＡ 关门按钮
代号
名称
ＮＳＡ 轿内慢上按钮
ＮＸＡ 轿内慢下按钮
工作原理:
起动时，ＳＣ或ＸＣ吸合，供电电压经电阻及降压后加到电动机定子回 路，起动后经过一定时间，ＫＪＣ吸合，将电阻Ｒ短接，电动机在全压作用 下进一步加速至额定速度运行。电梯的上下运行方向是通过改变电动机定子 电压相序，当ＳＣ吸合时，电梯上行，当ＸＣ吸合时，电梯下行。
36
本编完
广东省特种设备检测院惠州分院 李红美
10
交流变压变频调速系统
• 也称为VVVF电梯。该电梯速度调平滑， 能获得十分良好的乘坐舒适感，能明显 的降低电动机的起动电流，运行效率高， 可以节能30％～50％。
11
一种是可控硅励磁的发电机－电动机拖 动，由励磁装置控制发电机，通过改变 其输出电压来调节直流电动机的转速。 这种系统由于笨重复杂、能耗高就已经 停止生产和使用。第二种是由可控硅直 接供电的拖动系统，这种系统一般在大 于4M/S的高速无齿轮曳引机的电梯上 使用。

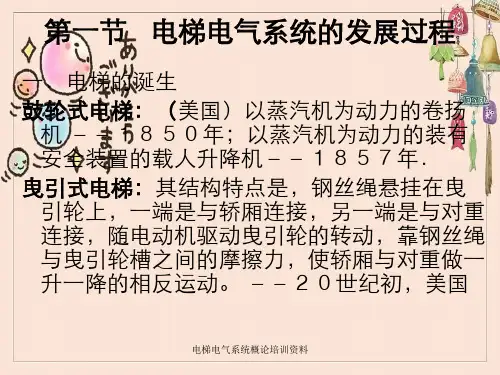

电梯电气系统概论培训资料
从特性可看出，在一定的负 载转矩TL下，电枢外加不同电压 可以得到不同的转速。如在电压 分别为 UN、 U1、 U2、 U3的情 况下，可以分别得到稳定工作点 a、b、c和d，对应的转速为na、 nb、 nc、 nd。即改变电枢电压 可以达到调速的目的。
电梯电气系统概论培训资料
3．改变电动机主磁通
如图所示曲线为改变电动机主磁通 调速的特性：
从特性可看出，在一定的负载功率PL
下，不同的主磁通 N、 1、 2、 ，
可以得到不同的转速 na、 nb、 nc。
即改变主磁通可以达到调
速的目的。
电梯电气系统概论培训资料
4．直流电动机的调速
改变磁通调速的优点是调速平滑，可做到无级调速； 调速经济，控制方便；机械特性较硬，稳定性较好。但由于 电动机在额定状态运行时磁路已接近饱和，所以通常只是减 小磁通将转速往上调，调速范围较小。
• 其中，电梯轿厢是拖动控制的对象和目标， 电动机是拖动的主要动力设备。
电梯电气系统概论培训资料
1、电力拖动系统
• 电梯的电力拖动系统的功能是为电梯的提 供动力，并对电梯的启动加速、稳速运行 和制动减速起着控制作用。拖动系统的优 劣直接影响着电梯起停时的加速和减速性 能、平层精度、乘座舒适感等指标。
• 自21世纪以来，我国的电梯制造业进入了一个高 速发展阶段，随着国民经济建设的发展、房地产 业进军中小城市，人民物质文化生活水平的迅速 提高，电梯产量持续增长。
电梯电气系统概论培训资料
250000 200000 150000 100000 50000
0
扶梯 扶梯
电梯电气系统概论培训资料
我国电梯生产增长情况
1、调压调速
改变电源电压时的人为机械特性如图 所示：
电梯电气系统概论培训资料
3．改变电动机主磁通
如图所示曲线为改变电动机主磁通 调速的特性：
从特性可看出，在一定的负载功率PL
下，不同的主磁通 N、 1、 2、 ，
可以得到不同的转速 na、 nb、 nc。
即改变主磁通可以达到调
速的目的。
电梯电气系统概论培训资料
4．直流电动机的调速
改变磁通调速的优点是调速平滑，可做到无级调速； 调速经济，控制方便；机械特性较硬，稳定性较好。但由于 电动机在额定状态运行时磁路已接近饱和，所以通常只是减 小磁通将转速往上调，调速范围较小。
• 其中，电梯轿厢是拖动控制的对象和目标， 电动机是拖动的主要动力设备。
电梯电气系统概论培训资料
1、电力拖动系统
• 电梯的电力拖动系统的功能是为电梯的提 供动力，并对电梯的启动加速、稳速运行 和制动减速起着控制作用。拖动系统的优 劣直接影响着电梯起停时的加速和减速性 能、平层精度、乘座舒适感等指标。
• 自21世纪以来，我国的电梯制造业进入了一个高 速发展阶段，随着国民经济建设的发展、房地产 业进军中小城市，人民物质文化生活水平的迅速 提高，电梯产量持续增长。
电梯电气系统概论培训资料
250000 200000 150000 100000 50000
0
扶梯 扶梯
电梯电气系统概论培训资料
我国电梯生产增长情况
1、调压调速
改变电源电压时的人为机械特性如图 所示：
电梯培训课件：电气基础知识
2.电感元件
电感元件是一种能够储存磁场能量的元件，是实际电感器的理想化 模型。电感器是用绝缘导线在绝缘骨架上绕制而成的线圈，所以也称电 感线圈。
线圈通以电流就会产生磁场，磁场的强弱可用磁通量Φ来表示，方 向可用右手螺旋定则判别。如图（a）所示。磁通量Φ与线圈匝数N的乘 积称为磁链（Ψ=ΦN）。当磁通量Φ和磁链Ψ的参考方向与电流i的参考 方向之间满足右手螺旋定则时，有
参考点的选择是任意的。参考的电位点规定为零。所以，参 考点又叫零电位点。
在下图 中，根据需要，如果选 d点为参考点，即 Vd＝0V,则 b、c 点的电位为 Vd＝E1＝120V，Vc＝E2＝72V。
a
b
c
利用电位的概念，可将图 所示电路，不画电源，图中各端只标以电
压值即可。如果选 c点为参考点，即 Vc＝0V，如图 （c）所示，此时 d、b点的电位为 Vd＝- E2＝-72V，Vb＝- E2+ E1＝-72+120＝48V。
式中q为随时间变化的量。 在国际单位制中，在1s内通过导体横截面的电荷量为1C（库伦）时，其 电流为1A（安培）。
2. 电压
电场力把单位正电荷从电场中的a点移动到b点所作的功称为a、b间的 电压（图1），用uab（Uab）表示。
dW uab dq
在国际单位制中，当电场力把1C（库伦）的正电荷从一点 移动到另一点所做的功为1J（焦耳），则这两点的电压为1V （伏特）。
电气基础知识
1.1 电工电子基础
1.1.1 直流电路 1.1.1.1 电路的组成和作用 电路的组成
把各种电气设备和元件按照一定的连接方式构 成的电流通路称为电路。
2. 电路的作用 （1）进行电能的传输和转换。 （2）进行信号的传递和处理。 （3）测量。 （4）存储信息。
电梯电气控制学习培训
04
电梯电气控制系统的调试与维护
电梯电气控制系统的调试
调试准备
熟悉电梯电气控制系统原理、 相关法规与标准，以及安全操
作规程。
调试工具
使用合适的调试工具和仪器，如 万用表、示波器等。
调试步骤
按照相关规定和操作规程，依次对 电梯的电气控制系统进行调试，包 括但不限于安全保护装置、运行性 能、舒适感等。
电梯安全保护电路
电梯安全保护电路主要包括限速器、安全钳、缓 冲器等。
安全钳是电梯的另一项重要的安全保护装置，它 可以将轿厢固定在导轨上，防止轿厢自由落体。
限速器是电梯的安全保护装置之一，当电梯速度 超过额定值时，限速器会发出信号，使电磁制动 器刹车，从而停止电梯的运行。
缓冲器是电梯的最后一道安全保护装置，当轿厢 冲顶或蹲底时，缓冲器可以吸收冲击能量，保护 乘客的安全。
电梯电气控制系统的发展趋势
智能化
利用人工智能、物联网、大数 据等信息技术，提升电梯的智 能化水平，实现远程监控、故
障诊断、优化运行等功能。
节能环保
采用先进的节能技术，提高电梯 的能效水平，同时降低对环境的 影响。
安全性可靠性提升
加强电梯安全性和可靠性的研究和 应用，提高电梯的使用寿命和安全 性。
电梯电气控制系统的技术创新
可分为调压调速、调频调 速、变压变频调速等。
02
电梯电气控制系统的主要部件
电梯曳引机
曳引机是电梯的关键驱动部件 ，主要作用是产生曳引力，使
电梯轿厢上下运动。
曳引机通常由电动机、减速箱 、制动器、曳引轮等组成。
根据需要，曳引机可采用不同 种类的电动机，如直流电动机
、交流电动机等。
电梯门系统
电梯门系统包括厅门和轿厢门，是电梯的重要组成部分。 厅门在每层楼板上设置，当电梯到达相应楼层时自动打开或手动打开。
电梯电气原理系统培训课件
a
25
电梯的扩展功能
a
26
电梯停电平层
当电梯正常电源断开时，经 短暂延时后，电梯轿厢自动 运行到附近层站，开门放出 乘客，然后停靠在该层站等 待电源恢复正常。
a
27
电梯IC卡管理
对电梯的乘客发放IC卡，通过IC卡对乘坐电梯的乘客进行管理。
功能概述：
A、外呼梯轿门控制：刷卡进入电梯
B、内呼梯控制：全通或全闭
体积小 节能 力矩大
交流永磁同步曳引机
a
10
调速装置：对曳引机实行速度调节和 控制的装置，由变频器和主板组成。
变频器：变频器（Variable-frequency Drive，VFD）是应用变频技术与微 电子技术，通过改变电机工作电源 频率方式来控制交流电动机的电力 控制设备。
a
11
主板：在传动系统中主要负责根据 编码器反馈信号发出速度指令。 对于整个电梯而言，主板是整个 电梯运行控制的中枢，相当于我 们人的大脑。负责处理和记录电 梯运行数据。例如呼梯、销号、 层楼显示、自学习等
电梯的电力驱动系统对电梯的启动加速，稳速运行，制动减速起 着控制作用。使电梯按照理想的运行曲线运行。驱动系统的优劣 直接影响电梯的起动，制动加减速度，平层精度，乘座的舒适性 等指标。
a
7
2系统组成：供电系统、曳引机、调 速装置（变频器、主板）、速度反 馈装置（光电编码器）
a
8
供电系统
a
9
曳引机：包括电动机、制动器和曳引轮 在内的靠曳引绳和曳引轮槽摩擦力驱 动或停止电梯的装置。
a
24
电梯的并联与群控功能
并联：并联控制时，两台电梯共同处理层站呼梯信号。并联的各台电梯相互 通信、相互协调，根据各自所处的层楼位置和其他相关信息，确定一台最适 合的电梯去应答每一个层站呼梯信号，从而提高电梯的运行效率。
电梯电气控制原理培训讲义课件
诊断和远程监控，及时发现并
处理故障，保障乘客安全。
电梯电气控制系统的历史与发展
早期的电梯电气控制系统采用继电器 逻辑控制，随着技术的发展，逐渐被 可编程控制器（PLC）和微处理器取 代。
未来电梯电气控制系统将朝着更加智 能化、节能化、安全化的方向发展。
现代电梯电气控制系统集成了智能化 技术，如变频调速、自动选层、自动 关门等，提高了电梯的性能和舒适度。
04
电梯电气控制系统的故 障诊断与排除
电梯电气控制系统常见故障分析
电梯门无法正常关闭或开启
电梯停滞在某一层
可能是由于门机电气系统故障或机械部分 卡阻导致。
可能是由于平层电气系统故障或曳引机电 气系统故障导致。
电梯运行过程中突然停止
电梯运行过程中出现异常响声
可能是由于电源故障、电气安全回路断开 或曳引机抱闸系统故障导致。
停车流程
当电梯到达目标楼层时，电梯控制器控制电机停止转动，电梯自动停车，完成 平层与停车流程。
电梯的安全保护流程
• 安全保护流程：电梯运行过程中，如果出现异常情况，如超载、 门未关闭等，电梯控制器会立即发出停机信号，控制电机停止 转动，确保乘客安全。同时，电梯还会配备各种安全保护装置， 如防坠装置、紧急制动装置等，以应对各种紧急情况。
智能诊断
通过智能化诊断技术，快 速定位电梯故障，提高维 修效率。
智能调度
根据乘客需求和电梯运行 状态，智能调度电梯的运 行，提高乘客的舒适度和 满意度。
智能安防
采用智能安防技术，提高 电梯的安全防护能力，保 障乘客的安全。
电梯电气控制系统的绿色环保趋势
能效优化
通过能效优化技术，降低电梯运 行过程中的能耗，减少对环境的
可能是由于曳引机、导向轮、反绳轮轴承 等机械部分故障导致。
处理故障，保障乘客安全。
电梯电气控制系统的历史与发展
早期的电梯电气控制系统采用继电器 逻辑控制，随着技术的发展，逐渐被 可编程控制器（PLC）和微处理器取 代。
未来电梯电气控制系统将朝着更加智 能化、节能化、安全化的方向发展。
现代电梯电气控制系统集成了智能化 技术，如变频调速、自动选层、自动 关门等，提高了电梯的性能和舒适度。
04
电梯电气控制系统的故 障诊断与排除
电梯电气控制系统常见故障分析
电梯门无法正常关闭或开启
电梯停滞在某一层
可能是由于门机电气系统故障或机械部分 卡阻导致。
可能是由于平层电气系统故障或曳引机电 气系统故障导致。
电梯运行过程中突然停止
电梯运行过程中出现异常响声
可能是由于电源故障、电气安全回路断开 或曳引机抱闸系统故障导致。
停车流程
当电梯到达目标楼层时，电梯控制器控制电机停止转动，电梯自动停车，完成 平层与停车流程。
电梯的安全保护流程
• 安全保护流程：电梯运行过程中，如果出现异常情况，如超载、 门未关闭等，电梯控制器会立即发出停机信号，控制电机停止 转动，确保乘客安全。同时，电梯还会配备各种安全保护装置， 如防坠装置、紧急制动装置等，以应对各种紧急情况。
智能诊断
通过智能化诊断技术，快 速定位电梯故障，提高维 修效率。
智能调度
根据乘客需求和电梯运行 状态，智能调度电梯的运 行，提高乘客的舒适度和 满意度。
智能安防
采用智能安防技术，提高 电梯的安全防护能力，保 障乘客的安全。
电梯电气控制系统的绿色环保趋势
能效优化
通过能效优化技术，降低电梯运 行过程中的能耗，减少对环境的
可能是由于曳引机、导向轮、反绳轮轴承 等机械部分故障导致。
电梯基本原理(电气)课件
电梯日常保养
01
02
Байду номын сангаас
03
04
电梯机房
保持机房清洁，检查机房内的 设备，如电机、控制柜等，确
保其正常工作。
电梯轨道
定期检查电梯轨道的润滑情况， 确保电梯运行平稳。
电梯门系统
检查电梯门开关是否顺畅，门 锁是否正常工作，防止夹人事
故。
电梯钢丝绳
检查钢丝绳是否有断股、锈蚀 等情况，确保安全。
电梯定期检查
contents
目录
• 电梯概述 • 电梯电气系统 • 电梯电气控制原理 • 电梯维护与保养 • 电梯安全与法规
01
电梯概述
电梯的定义与分类
电梯的定义
电梯是一种垂直运输的机电设备， 用于在建筑物的不同楼层之间运 输人员和货物。
电梯的分类
根据不同的分类标准，电梯可以 分为多种类型，如曳引式电梯、 液压式电梯、螺杆式电梯等。
《电梯应急救援预案》规定了 电梯出现故障时的应急处理措
施。
电梯事故案例分析
某商场电梯因超载导致坠落事故，造成多人受伤。 某酒店电梯因停电导致被困事故，造成人员惊慌。
某住宅小区电梯因维护不当导致卡阻事故，造成人员被 困。
某医院电梯因故障导致坠落事故，造成人员伤亡。
THANKS
感谢观看
控制柜是电梯电气控制系统的核心， 它包括各种继电器、接触器、开关等 元件，用于接收指令信号并控制电梯 的运行。
它包括控制柜、操纵箱、召唤箱等部 分，通过各种电气元件和线路连接， 实现对电梯的运行控制和安全保护。
操纵箱是电梯操作面板，包括楼层显 示、开关门按钮、上下行按钮等，供 乘客进行楼层选择和操作。
电梯安全装置
电梯电气控制原理培训讲解PPT41页
电梯电气控制原理培训讲解
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢！
36、自己的鞋子，自己知道紧在哪里。—弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢！
36、自己的鞋子，自己知道紧在哪里。—弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
h
地缘优势
4
运行曲线
2理想的电梯运行曲线： 电梯的运行分为以下三个阶段： 1-3为启动加速阶段 4为匀速阶段 5-8为减速停止阶段
这条曲线有什么用呢？ 提供舒适的乘坐感觉
如何让电梯按照这条曲线跑呢？
h
5
目录
第二部分：电气传动系 统
h
6
电气传动系统
1、传动系统的作用
功能：为电梯运行提供动力，实行电梯的速度 控制。
h
29
电梯多媒体设备 图片型
为电梯装饰增添色彩，图片可以植入广告欢 迎语等传递客户信息 视频型 可以安装在轿厢或者大厅内播放一定格式的 视频
h
30
体积小 节能 力矩大
交流永磁同步曳引机
h
10
调速装置：对曳引机实行速 度调节和控制的装置， 由变频器和主板组成。
变频器：变频器 （Variable-frequency Drive，VFD）是应用 变频技术与微电子技术， 通过改变电机工作电源 频率方式来控制交流电 动机的电力控制设备。
h
11
主板：在传动系统中主要 负责根据编码器反馈 信号发出速度指令。 对于整个电梯而言， 主板是整个电梯运行 控制的中枢，相当于 我们人的大脑。负责 处理和记录电梯运行 数据。例如呼梯、销 号、层楼显示、自学 习等
h
24
电梯的并联与群控功能
并联：并联控制时，两台电梯共同处理层站呼梯信号 。并联的各台电梯相互通信、相互协调，根据各自所 处的层楼位置和其他相关信息，确定一台最适合的电 梯去应答每一个层站呼梯信号，从而提高电梯的运行 效率。
群控：是指将两台以上的电梯组成一组，由一个专门 的群控系统负责处理群内电梯的所有层站呼梯信号。 群控系统可以使独立的，也可以隐含的每一个电梯控 制系统之中。群控系统的的目的是尽可能提高电梯的 运行的效率，避免浪费。
h
25
电梯的扩展功能
h
26
电梯停电平层
当电梯正常电源断 开时，经短暂延时 后，电梯轿厢自动 运行到附近层站， 开门放出乘客，然 后停靠在该层站等 待电源恢复正常。
h
27
电梯IC卡管理
对电梯的乘客发放IC卡，通过IC卡对乘坐电梯的乘客 进行管理。
功能概述：
A、外呼梯轿门控制：刷卡进入电梯
B、内呼梯控制：全通或全闭
h
19
h
20
操纵盘 电梯运行方向控制 指令的登记与消除 层楼显示
h
21
外呼：
层楼显示 呼梯指令的 登记
h
22
控制柜
内部装有各种控 制装置：主板、 接触器、变压器、 相序继电器、空 开等等
h
23
平层装置：光电开关
平层装置装设在电梯轿厢 上，用于电梯到达各个楼 层时，将指令传递到控制 柜，实现电梯按要求到达 所要停靠的层站。
C、单次收费功能：每次刷卡可按单次费用相应扣除（ 收费和不收费间可切换）
Байду номын сангаас
D、时段收费功能
E、存储功能（可存储打印使用记录功能）
F、随意屏蔽恶意欠费用户功能
h
28
电梯远程监控
通过与电梯主板的实时通信获得电梯的状态 及故障信息，并通过移动网络将这些信息发 送的监控终端。
语音报站
语音通报轿厢运行状况和楼层信息的功能
2）必须要有确定的电梯运行方向。
3）电梯系统的所有机械及电气机械安全保 护系统有效而可靠。
h
17
2电梯的电气控制系统主要对电梯的运行进行 实时的控制与操纵，一般由以下几部分组 成：自动门系统、操纵盘、外呼、层楼显 示、控制柜、平层装置
h
18
自动门系统：层门和轿门都是为了防止人员和物品坠入井 道或轿内乘客和物品与井道相撞而发生危险，都是电梯 的重要安全保护设施。根据不完全统计，电梯发生的人 身伤亡事故约有70％是由于层门的质量及使用不当等引 起的。因此，层门的开闭与锁紧是使电梯使用者安全的 首要条件。
h
12
速度反馈装置：普 遍采用光电编码 器，为调速装置 提供电梯速度的 反馈信号，多安
装在曳引机尾部。
h
13
h
14
目录
第三部分：电气控制系 统
h
15
发展史： 继电器-接触器控制系统； 半导体逻辑控制系统； 微机控制系统
目前我们所使用的主板即为微机阶段的产物。
h
16
1电梯的安全运行条件
1）必须把电梯的轿厢门和各个电梯层楼的 电梯层门全部关闭好。
电梯电气原理
培训讲义
h
1
目录
目录
一、引言
二、电气传动系统
三、电气控制系统
h
2
目录
第一部分：引言 电梯是什么？
h
3
1电梯定义（GB/T7024-2008）：服 务于建筑物内若干特定的楼层，其 轿厢运行在至少两列垂直于水平面 或与铅垂线倾斜角小于150钢性导 轨运动的永久运输设备。
三个要点：
与建筑物关系； 轿厢和导轨； 运输设备；
电梯的电力驱动系统对电梯的启动加速，稳速 运行，制动减速起着控制作用。使电梯按照理 想的运行曲线运行。驱动系统的优劣直接影响 电梯的起动，制动加减速度，平层精度，乘座 的舒适性等指标。
h
7
2系统组成：供电系统、曳 引机、调速装置（变频 器、主板）、速度反馈 装置（光电编码器）
h
8
供电系统
h
9
曳引机：包括电动机、制动器 和曳引轮在内的靠曳引绳 和曳引轮槽摩擦力驱动或 停止电梯的装置。
地缘优势
4
运行曲线
2理想的电梯运行曲线： 电梯的运行分为以下三个阶段： 1-3为启动加速阶段 4为匀速阶段 5-8为减速停止阶段
这条曲线有什么用呢？ 提供舒适的乘坐感觉
如何让电梯按照这条曲线跑呢？
h
5
目录
第二部分：电气传动系 统
h
6
电气传动系统
1、传动系统的作用
功能：为电梯运行提供动力，实行电梯的速度 控制。
h
29
电梯多媒体设备 图片型
为电梯装饰增添色彩，图片可以植入广告欢 迎语等传递客户信息 视频型 可以安装在轿厢或者大厅内播放一定格式的 视频
h
30
体积小 节能 力矩大
交流永磁同步曳引机
h
10
调速装置：对曳引机实行速 度调节和控制的装置， 由变频器和主板组成。
变频器：变频器 （Variable-frequency Drive，VFD）是应用 变频技术与微电子技术， 通过改变电机工作电源 频率方式来控制交流电 动机的电力控制设备。
h
11
主板：在传动系统中主要 负责根据编码器反馈 信号发出速度指令。 对于整个电梯而言， 主板是整个电梯运行 控制的中枢，相当于 我们人的大脑。负责 处理和记录电梯运行 数据。例如呼梯、销 号、层楼显示、自学 习等
h
24
电梯的并联与群控功能
并联：并联控制时，两台电梯共同处理层站呼梯信号 。并联的各台电梯相互通信、相互协调，根据各自所 处的层楼位置和其他相关信息，确定一台最适合的电 梯去应答每一个层站呼梯信号，从而提高电梯的运行 效率。
群控：是指将两台以上的电梯组成一组，由一个专门 的群控系统负责处理群内电梯的所有层站呼梯信号。 群控系统可以使独立的，也可以隐含的每一个电梯控 制系统之中。群控系统的的目的是尽可能提高电梯的 运行的效率，避免浪费。
h
25
电梯的扩展功能
h
26
电梯停电平层
当电梯正常电源断 开时，经短暂延时 后，电梯轿厢自动 运行到附近层站， 开门放出乘客，然 后停靠在该层站等 待电源恢复正常。
h
27
电梯IC卡管理
对电梯的乘客发放IC卡，通过IC卡对乘坐电梯的乘客 进行管理。
功能概述：
A、外呼梯轿门控制：刷卡进入电梯
B、内呼梯控制：全通或全闭
h
19
h
20
操纵盘 电梯运行方向控制 指令的登记与消除 层楼显示
h
21
外呼：
层楼显示 呼梯指令的 登记
h
22
控制柜
内部装有各种控 制装置：主板、 接触器、变压器、 相序继电器、空 开等等
h
23
平层装置：光电开关
平层装置装设在电梯轿厢 上，用于电梯到达各个楼 层时，将指令传递到控制 柜，实现电梯按要求到达 所要停靠的层站。
C、单次收费功能：每次刷卡可按单次费用相应扣除（ 收费和不收费间可切换）
Байду номын сангаас
D、时段收费功能
E、存储功能（可存储打印使用记录功能）
F、随意屏蔽恶意欠费用户功能
h
28
电梯远程监控
通过与电梯主板的实时通信获得电梯的状态 及故障信息，并通过移动网络将这些信息发 送的监控终端。
语音报站
语音通报轿厢运行状况和楼层信息的功能
2）必须要有确定的电梯运行方向。
3）电梯系统的所有机械及电气机械安全保 护系统有效而可靠。
h
17
2电梯的电气控制系统主要对电梯的运行进行 实时的控制与操纵，一般由以下几部分组 成：自动门系统、操纵盘、外呼、层楼显 示、控制柜、平层装置
h
18
自动门系统：层门和轿门都是为了防止人员和物品坠入井 道或轿内乘客和物品与井道相撞而发生危险，都是电梯 的重要安全保护设施。根据不完全统计，电梯发生的人 身伤亡事故约有70％是由于层门的质量及使用不当等引 起的。因此，层门的开闭与锁紧是使电梯使用者安全的 首要条件。
h
12
速度反馈装置：普 遍采用光电编码 器，为调速装置 提供电梯速度的 反馈信号，多安
装在曳引机尾部。
h
13
h
14
目录
第三部分：电气控制系 统
h
15
发展史： 继电器-接触器控制系统； 半导体逻辑控制系统； 微机控制系统
目前我们所使用的主板即为微机阶段的产物。
h
16
1电梯的安全运行条件
1）必须把电梯的轿厢门和各个电梯层楼的 电梯层门全部关闭好。
电梯电气原理
培训讲义
h
1
目录
目录
一、引言
二、电气传动系统
三、电气控制系统
h
2
目录
第一部分：引言 电梯是什么？
h
3
1电梯定义（GB/T7024-2008）：服 务于建筑物内若干特定的楼层，其 轿厢运行在至少两列垂直于水平面 或与铅垂线倾斜角小于150钢性导 轨运动的永久运输设备。
三个要点：
与建筑物关系； 轿厢和导轨； 运输设备；
电梯的电力驱动系统对电梯的启动加速，稳速 运行，制动减速起着控制作用。使电梯按照理 想的运行曲线运行。驱动系统的优劣直接影响 电梯的起动，制动加减速度，平层精度，乘座 的舒适性等指标。
h
7
2系统组成：供电系统、曳 引机、调速装置（变频 器、主板）、速度反馈 装置（光电编码器）
h
8
供电系统
h
9
曳引机：包括电动机、制动器 和曳引轮在内的靠曳引绳 和曳引轮槽摩擦力驱动或 停止电梯的装置。
