耐压测试仪操作指导书
耐压测试仪操作指导书1000字
耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品
的耐压强度。
以下是耐压测试仪的操作指导书：
一、启动测试仪器
1、打开测试仪电源开关，此时测试仪器开始供电。
2、将测试仪器连接到待测产品或设备上，确保连接牢固。
3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。
4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。
二、设置测试仪器参数
1、根据需要调节测试仪器的电压和电流设置。
2、选择适当的测试时间和结束条件。
3、选择测试模式，如AC、DC等。
三、开始测试
1、按下测试按钮，测试仪器开始输出电压。
2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到
目标值。
3、等待测试结束。
四、分析测试结果
1、观察测试结果，判断产品或设备是否符合测试标准。
2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接
是否正常。
3、根据测试结果进行必要的调整或更改。
五、关闭测试仪器
1、关闭测试仪器的电源开关。
2、断开测试仪器与待测产品或设备的连接。
3、清除仪表面板上的测试数据记录。
以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。
耐压测试仪操作指导书
操 作 指 导 书
文 件 编 号
版 本 号
标 题
耐压测试仪操作指导书
生 效 日 期
年 月 日
页 次
第页 共页
一、使用前注意事项：
1、必须使用三眼电源插座，三眼电源插座中间点一定要接地，避免接触外壳时发生意外触
电事故。
2、仪器后面板的接地柱要用AVR0.75的多股线接地良好，避免人接触外壳发生意外触电事故。
2、按下“电压范围”开关，选择合适的电压范围，按下“启动”开关，旋转“电压调节”
至需要的测试电压。
3、调节“漏电流”按钮，选择合适的漏电流参考值。
4、在确定输出电压表的指示为“0”而且“测试报警”灯不亮的情况下，用地端的测试导
线连接被测物，然后，将高压端的测试导线连接到被测物。
5、“手动”测试：
A、将“定时”开关指向“手动”，按下“启动”按钮测试接通，测试灯点亮，这表示准
7、绝不要在加有测试电压的情况下，将导线接到或拔出被测物体，并且也不要接触被测物
体及导线。
8、在连接或接触测试导线前，一定要保证输出电压表为“0”以及“复位”状态。
9、万一发生紧急情况，应立即切断电源，拔出高压测试线。
10、“测试报警灯”烧坏，应立即替换。
二、操作步骤：
1、先确定“电压调节”调节盘已置于“0”位置后，再打开电源开关。
3、使用人员应带绝缘橡皮手套，脚下垫绝缘橡皮垫，以防电压危险。
4、打开电源前一定要把“电压调节”度盘逆时针方向旋转到底（“0”位置）。
5、测试以外的时间，“电压调节”度盘也逆时针旋到“0”位置，为安全起见，还要按下“复
位”按钮，使输出电压断开（即测试红灯不亮）。
6、在拨动电压范围之前，要保证仪器处于“复位”状态，并且电压调节能到“0”位。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、围能高自动化技术股份制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作，使操作人员掌握测量仪器的正确使用方法，保证操作人员人身安全与被测产品电气性能。
二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员，及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部：负责耐压测试仪的日常使用、点检与维护；企管中心人事行政部：负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器，使用其作业前应进行日常点检，保证仪器状态正常，如有异常情况，应立即停止使用并及时反映情况；2、使用耐压测试仪的日常作业，应安排在做好防护的隔离区域进行；3、使用耐压测试仪的操作区域地上应铺设绝缘垫，并设置高压警示标志；4、测试工作应该在工作台上进行，工作台表面必须铺设非导电材料；5、耐压测试仪操作人员要做好绝缘防护，应配带绝缘手套、穿绝缘鞋；6、操作人员不可穿有金属装饰的衣服或带金属手饰，避免因金属饰物产生的感应电而发生意外；7、使用耐压测试仪作业开始时，应确保其他人员远离被测设备。
五、操作规程（一）工前准备1、按照《耐压测试仪点检规程》准备仪器，并做好点检记录；2、确认仪器处于工作正常状态；3、确认工作台面整洁，无螺钉、焊锡丝、裸导线等易导电杂物；4、确认操作人员已做好绝缘防护，配带绝缘手套与绝缘鞋。
（二）连接被测设备1、做好耐压测试仪与被测设备的接地工作，保证接地点的可靠性，不可连接于角铁立柱或其他不可靠接地体；2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求，完成被测产品进行绝缘强度试验前的准备；3、必须在做完测试实验准备之后，即将开始实验时，才能将高压测试棒插入高压输出端子。
（三）操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板：其标号说明如下：（四）测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地；2、以逆时钟方向将「电压调整旋钮」转到最低电压位置；3、按下电源开关，将电源开关切至的位置；4、将按键「AC/DC」切在即选择交流工频耐压测试，切在即选择直流耐压测试；5、将按键「SETTING CURRENT/ARC切在的位置（调整档位）；6、将RANGE打到实际测量标准下所要求电流的档位，如不确定，在测试时应按照由小至大的顺序调整，以提供有效的保护；7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮（漏电流设定）；8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮（电弧设定）；9、将按键「SETTING CURRENT/ARC」切在的位置（测试档位）；10、将按键「TIMER」切在的位置，对照面板的TIMER显示值，跟据测试所需调整TIMER的旋钮；或将按键「TIMER」切在的位置，即不选用定时器；11、将测试线从RETURN端子连接到被测设备上；12、将红色高压测试棒的插接端子插入「高压输出端子」，并且将另一端连接到被测设备；13、按「START」一次，画面显示STBY(STAND BY，准备开始)；14、再按「START」开始测试，测试时红色警告灯会持续闪烁；15、调整「电压旋钮」使面板的电压显示值升至测试所需值，调整幅度匀速，应保持在200V/s左右；16、定时时间到后若待测物通过测试，则面板的PASS灯会亮起；17、若没有通过测试，则面板的FAIL灯会亮起，蜂鸣器开始鸣叫，此时将高压棒自被测体上移开，并按「RESET」可以使蜂鸣器及FAIL灯关闭，并且回到初始状态。

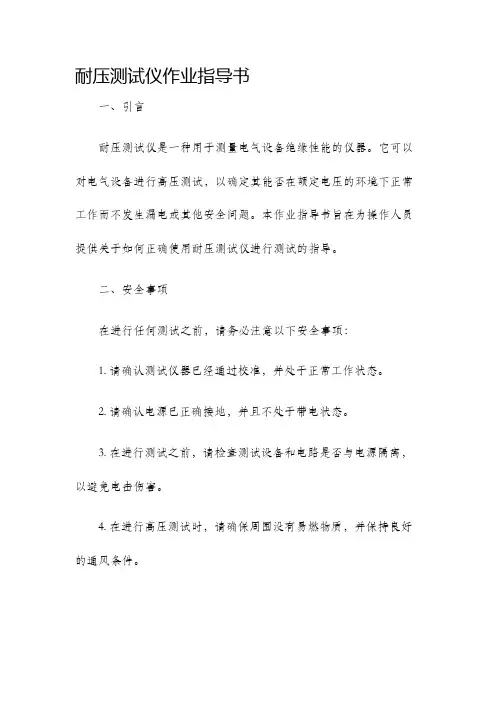

耐压测试仪作业指导书
耐压测试仪作业指导书一、引言耐压测试仪是一种用于测量电气设备绝缘性能的仪器。
它可以对电气设备进行高压测试，以确定其能否在额定电压的环境下正常工作而不发生漏电或其他安全问题。
本作业指导书旨在为操作人员提供关于如何正确使用耐压测试仪进行测试的指导。
二、安全事项在进行任何测试之前，请务必注意以下安全事项：1. 请确认测试仪器已经通过校准，并处于正常工作状态。
2. 请确认电源已正确接地，并且不处于带电状态。
3. 在进行测试之前，请检查测试设备和电路是否与电源隔离，以避免电击伤害。
4. 在进行高压测试时，请确保周围没有易燃物质，并保持良好的通风条件。
5. 使用绝缘手套、护目镜和其他个人防护装备，以确保人员的安全。
三、测试流程1. 准备工作a. 确认测试仪器已经处于正常工作状态，并连接到正确的电源。
b. 根据被测试设备的额定电压选择测试仪器的输出电压，并将其设定为该值。
c. 将测试仪器的电极正确连接到被测试设备，并确保连接牢固可靠。
2. 开始测试a. 打开测试仪器的电源，并确保仪器的指示灯正常闪烁。
b. 逐步增加测试仪器的输出电压，直到达到被测设备的额定电压。
c. 在设定电压下维持一段时间，通常为1-5分钟，以观察设备的工作状态。
3. 结束测试a. 在测试完成后，逐步减小测试仪器的输出电压，直到为零。
然后关闭测试仪器的电源。
b. 断开测试仪器与被测试设备之间的连接，并检查连接器和电缆是否完好无损。
c. 检查被测设备是否出现任何异常情况，如漏电现象或其他损坏。
四、故障排除在测试过程中，可能会遇到一些故障，如设备无法正常工作、电源中断等。
以下是一些常见的故障排除方法：1. 检查测试仪器的电源，确保其正常供电，并检查是否有电源线松动或损坏。
2. 检查测试仪器的接地线是否连接牢固，并确认测试环境的接地是否正常。
3. 检查被测试设备的连接器和电缆是否插入正确，并确保没有损坏或松动。
4. 检查被测设备的绝缘性能是否达标，如有问题请及时修复或更换设备。

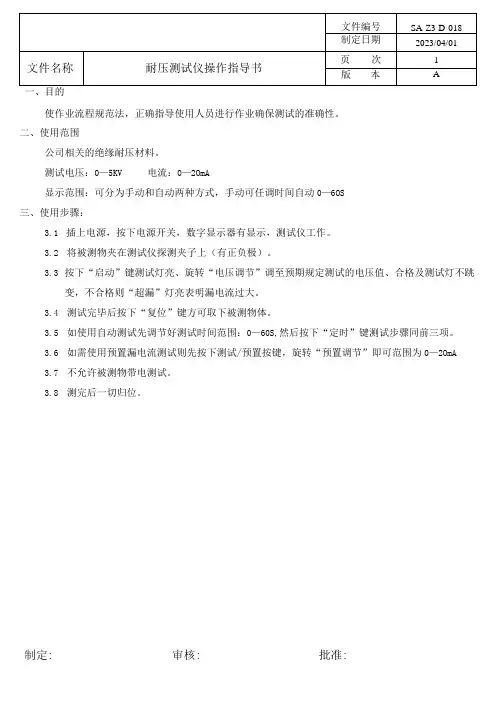

耐压测试仪操作指导书
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司相关的绝缘耐压材料。
测试电压：0—5KV 电流：0—2OmA
显示范围：可分为手动和自动两种方式，手动可任调时间自动0—6OS
三、使用步骤：
3.1插上电源，按下电源开关，数字显示器有显示，测试仪工作。
3.2将被测物夹在测试仪探测夹子上（有正负极）。
3.3按下“启动”键测试灯亮、旋转“电压调节”调至预期规定测试的电压值、合格及测试灯不跳
变，不合格则“超漏”灯亮表明漏电流过大。
3.4测试完毕后按下“复位”键方可取下被测物体。
3.5如使用自动测试先调节好测试时间范围：0—60S,然后按下“定时”键测试步骤同前三项。
3.6如需使用预置漏电流测试则先按下测试/预置按键，旋转“预置调节”即可范围为0—2OmA
3.7不允许被测物带电测试。
3.8测完后一切归位。
制定: 审核: 批准:。
耐压测试仪点检作业指导书
作业指导书
产品：显 示器
工序号：
工程名：
机型：全 机种
接地电阻 测试仪点 检工装作
业指导书
作业方
法：
1 本规程适用于接地电阻测试仪（以下简称仪器）的操作及运行规定。
2 相关元件
标准电阻两个:1（0.110Ω±5%）；2（0.090Ω±5%）
3 操作及运行检查操作规程
3.1 检查仪器接地可靠、电源开关处于“关”状态、电流调节旋钮逆时针方向旋
3.2.2 如发现运行失常，应立即对仪器进行检查，查找原因,排除故障；并用功
能正常的仪器，对此前至前次仪器功能检查阶段的产品进行重新检验
3.4记录
每次功能检查应做好记录。
3.5 注意事项
操作时必须在坐椅和脚下垫好橡胶绝缘垫! 只有在测试灯熄灭状态,无高压输出状
态时,才能进行被试品的连接或拆卸操作.
批准:
审核：
拟制：
标准电阻2 / /
0.090Ω / /
按动复位开关，设置门限电阻为0.110Ω；将接地电阻测试仪的两输出端接在
/
/
/
/
标准电阻2的两极；按下启动钮，旋转电流调节旋钮使测试指标为25A时，未发出
/
/
击穿报警声音。表示仪器运行正常。
/
/
备注：
3.3 检查频次
数量 1 1 / / / / / /
3.3.1 使用前与使用后各一次（一般情况）；
文件编 号：
使用材料
名称
规格 数量
接地电阻 仪
CC2521
1台
/
/
/
/
/
/
/
/
/
/
耐压测试仪作业指导书
耐压测试仪作业指导书一、介绍耐压测试仪是一种仪器设备，用于测试电气设备在额定电压下的耐压性能。
本文档将为操作员提供详细的操作指导，以确保正确使用耐压测试仪并保障操作人员的安全。
二、操作准备1. 确保工作环境干燥、清洁，远离可燃物品。
2. 检查耐压测试仪的外观是否完好，无损坏和松动的零部件。
3. 将耐压测试仪插上电源，并将电源线连接到正确的电源插座。
4. 仔细阅读耐压测试仪的用户手册，了解仪器的功能和操作步骤。
三、操作步骤1. 将待测试的电气设备正确连接到耐压测试仪，确保连接牢固和正确。
2. 打开耐压测试仪的电源开关，并选择合适的测试电压。
3. 调整测试电压至设定值，并等待仪器稳定。
4. 确保待测试的电气设备与地线连接良好。
5. 按下开始测试按钮，测试仪器开始进行耐压测试。
6. 观察测试过程中的指示灯和显示屏，确保测试正常进行。
7. 测试完成后，关闭测试仪器的电源开关。
8. 从耐压测试仪上拆卸待测试的电气设备，注意操作时防止触电。
四、安全注意事项1. 在操作耐压测试仪前，请确保操作人员已经接受过相关培训并熟悉仪器的操作流程。
2. 在测试过程中，严禁将手指或其他物品插入测试仪器内部。
3. 禁止使用有潮湿手的人员操作耐压测试仪。
4. 确保耐压测试仪的电源线不会被踩踏或绊倒。
5. 提示测试人员必须保持警觉，确保测试过程中没有任何异常情况。
6. 禁止在工作现场吸烟或使用其他易燃物品。
7. 在测试过程中如有异味、冒烟或其他异常情况，应立即停止测试，断开电源并与维修人员联系。
五、维护与保养1. 每次使用后，将耐压测试仪的电源线拔出并清洁仪器外部。
2. 定期检查耐压测试仪的外观，如有损坏或松动的零部件，应及时修复或更换。
3. 如发现测试仪器的测试结果异常或显示不准确，应立即停用并联系维修人员进行维修或校准。
六、故障排除如在操作耐压测试仪时遇到以下问题，请参考以下排除方案：1. 仪器不能正常开机：检查电源是否连接正确，电源插座是否通电。
耐压测试仪点检作业指导书
一、目的：
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。
二、范围：
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟，开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻（300kΩ/30W）进行串联，漏电电流设置为10mA，然后把测试电
压从0V逐渐调制到3000V，对高压测试仪进行检查，具体见下表：
（1）如发现运行检查中出现不符合现象，须追溯到上次已检测的产品，并将仪器校准后，重新对产品进行检测，并保留相关记录；
（2）对高压测试仪进行运行检查需保留相关记录，并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次，并做好记录。
4.如果高压测试仪在点检过程中，没有发出长鸣警报声和产品超漏指示灯不长亮，证明高压测试
仪发生故障。
5.发生故障后，应及时停止使用，进行隔离，并加贴“暂停使用”字样标志，同时通知工程部进
行检修，送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回，同时换用其他经外校合格的高压
测试仪，点检合格后投入使用，重新对追回之产品进行抗电强度测试。
四、相关记录：
点检记录。
耐压测试仪指导书
耐压测试仪指导书1. 引言1.1 背景耐压测试仪是一种用于测试电子设备或电气设备绝缘强度的仪器。
通过施加高电压，测试设备是否能够承受特定的电压而不发生破坏或漏电现象。
1.2 目的本指导书旨在向用户提供使用耐压测试仪的详细说明，包括操作前的准备工作、操作步骤、注意事项以及常见故障处理方法等内容。
2. 规格和功能耐压测试仪通常具有以下规格和功能：- 输入电压范围：XXV~YYV- 输出电压范围：ZZV~WWV- 最大输出电流：AAmA- 最大测试时间：BB秒- 支持多种测试模式：直流、交流、电弧等- 自动故障检测和保护功能- 易于操作的用户界面3. 操作前的准备工作在操作耐压测试仪之前，必须进行以下准备工作：3.1 设备检查检查耐压测试仪的外部和内部是否有损坏或松动的零件。
特别注意连接线路的牢固性和绝缘状况。
3.2 电源连接将耐压测试仪正确地连接到稳定的电源。
确保电源电压和频率与设备要求相匹配。
3.3 场地准备选择一个平坦、干燥、通风良好的场地进行测试。
确保场地和周围环境没有可导电的物体或液体。
4. 操作步骤4.1 参数设置根据测试的要求，设置合适的电压和电流参数。
确保这些参数不会超过被测设备的额定规格。
4.2 连接设备将耐压测试仪的输出端与被测设备的输入端连接。
确保连接牢固可靠，并注意正确连接。
4.3 开始测试按照设备的操作指南，在耐压测试仪上选择合适的测试模式，并按下开始按钮开始测试。
监控仪器的显示屏，确保测试过程正常进行。
4.4 测试结束测试完成后，断开耐压测试仪与被测设备的连接。
关闭耐压测试仪，并将所有参数恢复到初始设置。
5. 注意事项5.1 安全第一在操作耐压测试仪时，务必穿戴符合安全要求的个人保护装备，如绝缘手套和安全眼镜。
确保设备处于安全状态，避免触碰裸露的导线或高压部件。
5.2 仔细阅读说明书在操作耐压测试仪之前，仔细阅读设备的说明书，了解设备的功能和操作方法。
遵循正确的操作步骤，以确保测试的准确性和安全性。
安规仪日常点检规范
编制：审核：批准：文件名称：安徽XXXX科技有限公司耐压测试仪日常点检作业指导书4.4 仪器必须每年一次交由相关负责人进行进行校准，操作人员应检查仪器在有效期内使用。
5.注意事项：5.1 严格按照每2小时进行点检，确保仪器功能处于正常测试状态。
5.2 测试过程中，操作人的双脚应与大地绝缘，必须踩在操作台面下方的绝缘胶垫上。
5.3 长时间不使用仪器，应切断仪器电源，保护仪器和节省电能。
5.4 保持仪器表面清洁，测试前后的点检器和各连接线应妥善保管，避免损伤破坏。
3.7 启动耐压机，这时红灯应亮起，并发出蜂鸣声，显示是不合格，说明预警功能正常。
4.技术要求：4.1 在每天生产期间必须对仪器进行点检工作，将结果填写在《仪器日常点检记录》中。
4.2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行 处理。
待仪器维修合格或更换新的仪器后，生产方可以继续进行。
4.3 一旦发现仪器出现异常或发生故障，线长必须对当下批次的产品进行标识并通知品管进行处理。
3.4 按下耐压测试仪的启动按钮，输出电压应指示为1500V （±5％），而漏电流指示的电流值应小于 切断电流1.0mA 。
这时耐压机的绿灯亮起，显示是合格，说明预警功能正常。
3.5 确认后等时间到自动复位，或手动按下仪器的复位按钮。
3.6 重复步骤4.3-4.5，但按照右侧图②与耐压机连接。
耐压机的回路导线连接至点检器的回路端（COM ），高压输出的导线连接至点检器的报警端（NG ）。
3.点检操作步骤：3.1 开启耐压测试仪，检查仪器的输出电压、漏电流和时间的显示正常。
3.2 调节输出电压为1500V ，切断电流设置为1.0mA ，测试时间设置为3秒钟（或是设置为“不定时”）3.3 取出耐压测试仪点检器，按照右侧图①与耐压机连接。
耐压机的回路导线连接至点检器的回路端（COM ），高压输出的导线连接至点检器的通过端（OK ）。
耐压测试仪日常点检作业指导书
文件名称：
文件编号：QM-IPQC-WI01 版本：Ver 1.1 生效日期：2013-03-01 页码：第1页 共1页
耐压测试仪日常点检作业指导书
1.目的：为确保仪器功能处于正常测试状态，以保障产品的检验，确保产品的质量。 2.适用范围：适用于本公司凡是用于检验产品的耐压测试仪，其日常的操作和测试活动。 3.点检操作步骤： 3.1 开启耐压测试仪，检查仪器的输出电压、漏电流和时间的显示正常。 3.2 调节输出电压为1500V，切断电流设置为1.0mA，测试时间设置为3秒钟（或是设置为“不定时”） 3.3 取出耐压测试仪点检器。 耐压机的回路导线连接至点检器的回路端（GND）， 高压输出的导线连接至点检器的通过端（OK）。 3.4 按下耐压测试仪的启动按钮，输出电压应指示为1500V（±5％），而漏电流指示的电流值应小于 切断电流1.0mA。这时耐压机的绿灯亮起，显示是合格，说明预警功能正常。 3.5 确认后等时间到自动复位，或手动按下仪器的复位按钮。 3.6 重复步骤3.3-3.5，。 耐压机的回路导线连接至点检器的回路端（GND）， 高压输出的导线连接至点检器的报警端（NG）。 3.7 启动耐压机，这时红灯应亮起，并发出蜂鸣声，显示是不合格，说明预警功能正常。 4.技术要求： 4.1 在每天生产期间必须对仪器进行点检工作，将结果填写在《仪器日常点检记录》中。 4.2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行 处理。待仪器维修合格或更换新的仪器后，生产方可以继续进行。 4.3 一旦发现仪器出现异常或发生故障，线长必须对当下批次的产品进行标识并通知品管进行处理。 4.4 仪器必须每年一次交由相关负责人进行进行校准，操作人员应检查仪器在有效期内使用。 5.注意事项： 5.1 严格按照每2小时
绝缘、耐压测试仪器点检作业指导书
点检盒测试连接端及测试结果：CE（OK） DE（NG）
测试项目：耐压（ACW） 测试电压（2500V） 电流上限值：1mA测试时间：1S
M0-2绝缘点检程序：
点检盒测试连接端及测试结果：AE（NG） BE（OK）
测试项目：绝缘电阻（IR） 测试电压（1000V） 绝缘上限值：100MΩ测试时间：1S
6、上述耐压、绝缘程序点检正常后，将仪器调节至M1-1程序组（已设置产品电器性能检测参数），供生产过程产品检测正常使用。
注意事项
注意事项：
1、上述步骤1、2项属通用必检项目，适用于所有的检测仪器；
2、步骤3-6适用于耐压绝缘一体机，且能设置多组数据的测试仪器的点检方法；
3、其他只有单独测试项目且无多组数据的，测试时按照点检箱上的要求（如第3点中的耐压、绝缘参数）对参数进行调节后进行点检；
4、设置或确认完毕后，将仪器调节至M0-1后，分别连接CE和DE端进行测试，测试结果符合点检箱规定CE端OK和DE端NG时，测量仪器耐压检测程序正常；
5、测试完毕耐压程序后，将仪器切换至M0-2，分别连接AE和BE端进行测试，测试结果符合点检箱规定AE端NG和BE端OK时，测量仪器绝缘检测程序正常。
连接DE点检耐压功能 结果与点检箱定义NG相符
连接AE点检绝缘功能 结果与点检箱定义NG相符
连接BE点检绝缘功能 结果与点检箱定义OK相符
编制：
审批：
生效日期：
XXXXX有限公司
文件编号
XX-4-E1-308-01
绝缘、耐压测试仪点检作业指导书
版号
A版
工序名称
绝缘耐压测试工序
使用检具
耐压 标 准
一、目的：
为验证测试仪器处于正常的使用状态，保证仪器测试产品电气性能的有效性。
耐压测试仪作业指导书
4.测试时，仪器接地端与被测体要可靠相接，严禁开路。
5.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险。
6.尽可能避免高压输出端与地短路，以防发生意外。
7.测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判。
8.排除故障时，必须切断电源。
9.为了避免意外电击，操作本仪器时请戴上橡胶绝缘手套。
10.仪器空载高速高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。
11.仪器避免阳光正面直射，不要在高温、潮湿、多尘的环境中使用或存放 。
12.仪器使用一年后，必须按照国家技术监督部门需求送计量部门或回厂检定合格后，方可继续使用。
2．
连接被测试物体
在确定电压表指示为“0”，测试灯熄灭时，将耐压测试仪与被测试物体用测试探头或遥控测试附件连接好，并把地线接好。
3．
设定漏电流测试所需值
1.按下预置开关。
2.选择所需报警电流范围档。
3.调节漏电流预置电位器到 所需报警值。
4．
手动测试
1.将定时开关为关的位置，按下启动钮，测试灯亮，将电压调节钮旋到需要的指示值。
2.测试完毕后，将电压调节到测试值的确1/2位置后按复位钮，电压输出切断，测试灯灭，此时被测物为合格。
3.如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可清除报警声。
5．
定时测试
1.定时开关为“开”时，拨时间预置拨盘，设定所需测试时间值。
2.按下启动钮，将电压调到所需测试值。
3.当定时到，测试电压被切断，被测物为合格，若电流过大，不到计时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。
耐压测试仪点检指导书
耐压测试仪点检指导书一、引言耐压测试仪是一种常用于工业领域的测试设备，用于测试电器设备或电路的绝缘强度。
为了确保测试的准确性和安全性，对耐压测试仪的点检工作至关重要。
本指导书旨在提供一份详细的耐压测试仪点检指南，以确保设备的正常工作和使用。
二、仪器准备在开始进行耐压测试仪的点检之前，需要准备以下仪器和工具：1. 外观检查工具，如手电筒、放大镜等；2. 温度计；3. 绝缘强度测试仪；4. 拔插力测试仪（如果适用）；5. 电压表；6. 蔽线电阻检测仪（如果适用）；7. 手套和绝缘靴（用于进行高压测试时的个人防护）。
三、点检程序1. 外观检查：a. 使用外观检查工具仔细检查耐压测试仪的外观，确保没有明显的损坏或变形。
b. 检查所有连接器和插槽，确保它们没有松动或损坏。
c. 检查仪器的显示屏，确保显示正常、清晰。
d. 检查电源线、传感器和其他附件，确保它们没有破损或磨损。
2. 温度检查：a. 使用温度计，测量耐压测试仪的工作温度。
确保其在设定的温度范围内。
b. 温度计应放置在合适的位置，以确保准确测量。
3. 功能检查：a. 接通电源，检查仪器的各个功能是否正常启动。
b. 逐一测试各个功能按钮，确保它们的灵敏度和正常工作。
c. 使用绝缘强度测试仪进行测试，检查其测量的准确性和精度。
d. （如果适用）使用拔插力测试仪测试插槽的插拔力是否符合要求。
e. （如果适用）使用蔽线电阻检测仪测试电压表的测量准确度。
4. 安全检查：a. 检查耐压测试仪上的所有安全设备，如安全开关、保护盖等，确保其正常工作。
b. 检查仪器的接地线是否连接牢固，确保仪器的接地正常。
5. 清洁保养：a. 使用干净的布或者专用的清洁剂，清洁耐压测试仪的外壳和显示屏。
b. 定期检查和更换电池（如果适用）。
四、点检记录在进行耐压测试仪的点检过程中，建议记录每一步的检查结果和操作情况。
这将有助于跟踪仪器的使用状况，并在出现问题时进行及时的处理和修复。
耐压仪器操作指导书
CR-WI-QC-YQ001版本A02014-5-15页次1OF1耐压测试工序编号/图示NO：1AC高压设定：打开电源开关POWER,连续按下set设定键，选择Memory=1，Test=W,W-mode=AC,W-volt=3.00kv：AC 电压参数值用“∨”（参数值减小）或“∧”（参数值增加）；2泄漏电流设定：继续按下set设定键，选择W-high=5.00MA,参数值同样用“∨”或“∧”调整；3时间设定：继续按下set设定键，选择W-ramp=0.3s，W-dwell=60s；4频率设定：继续按下set设定键，选择W-freg=50hz，W-arc=0；最后按下“EXIT”键，退出设定，保存参数。
5仪器自检：参数设定后，将测试端红测试棒H.V和黑测试棒RETURN短接，按下测试键TEST，此时仪器应该报警指示灯亮，伴有报警声响，按下复位键RESET复位，至此仪器自检合格，进行产品测试；6AC输入端对DC输出端测试：将待测产品的AC端短接一起，接在仪器红测试棒，DC端短接一起，接在仪器黑测试棒，按下TEST键测试，测试合格，仪器有“嘟”一声提升，产品合格，否则，报警声响则不合格；7AC输入端对外壳接地端测试：红测试棒连接不变，黑测试棒接外壳接地端，按下TEST键测试，判定同第6点一样；No：红测试棒黑测试棒1复位键测试键2No：12测试中闪烁绝缘板，或远离测试作业台。
34No 版本承认担当1 电源开关23测量器具操作指导书文件编号制定日期工序名称变更事项记载变更日期设备编号设备名称规格型号首版发行日期AC端对外壳接地端标准：AC测试电压=1.5KV,泄露电流小于5MA,测试时间=60S;测试通过，产品为合格；测试标准要求AC端对DC端标准：AC测试电压=3KV,泄露电流小于5MA,测试时间=60S;测试通过，产品为合格；编制审核批准2014-5-15注意事项耐压测试仪HERO-E设定参数显示在测定过程中，因是高压测试，要注意安全，任何人员不要碰触仪器或产品，测试人员双手要带上绝缘手套，脚踏变更内容操 作 过 程操作面板上的参数已设定好，测量员不可随便更改。
耐压测试仪操作指导书
耐压测试仪操作指导书（IATF16949-2016/ISO9001-2015）1.0目的为保证耐压测试仪的操作安全和测量准确，制定本规程。
2.0适用范围适用于耐压测试仪的操作管理。
3.0职责质管部负责耐压测试仪的管理工作，检验员实施具体操作。
4.0内容4.1耐压测试仪的技术规格电压测试范围：AC 0~5kV。
漏电流测试范围：AC 50~200μA、0.1~2/20mA。
时间测量范围：1~99s 连续设定和手动。
工作条件：环境温度0~40°C、相对湿度不大于75%。
4.2耐压测试仪的使用注意事项仪器电源必须有良好的接地，以免在短路时发生危险。
接被测设备时，必须保证仪器处于复位状态且输出测试电压调节到“0”的位置。
测试灯、超漏灯一旦损坏，必须立即更换，以免造成误判。
出现紧急情况，应立即切断电源，拔出高压测试线。
操作者必须戴好绝缘手套，座椅和脚下必须垫好绝缘垫。
4.3耐压测试仪的操作4.3.1打开电源开关，仪器处于复位状态，将输出电压旋钮调至“0”位置，根据标准要求选择是否定时测量。
4.3.2测试根据要求选择相应漏电流量程，将“预置/测试”开关按下，调节“预置调节”电位器值设定报警值，然后将“预置/测试”开关弹出置于测试状态； 将被测设备的一端与仪器前板的“接地”端接线连接，被测设备的另一端与仪器高压输出的高压测试线相连接；按下启动按钮，缓慢调节输出电压旋钮，使输出电压至所需值；在测量过程中，如果泄漏电流值超过预置设定值，仪器将超漏报警并发出报警信号，则被测试件判定为不合格。
按下复位按钮，解除报警信号，可进行下次测试；如果被测设备的外壳或外壳部分是用绝缘材料构成，必须将最大面积20cm ×10cm的金属箔紧贴绝缘外壳或外壳的绝缘部分上；测试完毕后，按下复位按钮结束测试；如使用外控测试棒测试，将测试棒上的测试插头插入仪器前板上的外控插座即可。
4.3.3定时测试将“定时/手动”开关弹出置于“定时”位置，拨动拨盘开关设定所需时间； 按下启动按钮，测试绿灯亮，定时器开始计时显示，定时时间到时测试绿灯熄灭，被测试件视为合格，如泄漏电流超过所设定值时，仪器将超漏报警并发出报警信号，被测试件视为不合格，测试绿灯熄灭，输出电压被切断，按下复位按钮，解除报警信号，方可进行下次测试。
耐压测试仪点检设备操作指引
耐压测试仪点检设备操作指引
耐压测试仪点检设备操作指引
1.0 目的
为了规范耐压测试仪点检设备操作，正确使用，确保其使用能满足产品测试要求,特制定此规定。
2.0适用范围
适用于本公司耐压测试仪点检设备的操作。
3.0 职责
品管部专人负责维护,确认及点检。
4.0定义
耐压测试仪点检工装----用于测试产品的耐压测试仪是否合格的设备。
5.0程序流程：
5.1检定环境条件：
5.1.1环境温度：5-35℃
5.1.2相对湿度：45-95%RH
5.2检定频率：白天每班次检验一次。
5.3由品管部专人作点检,使用前需检查点检设备是否在校验有效期内,如此设备已过期,请及时送检
5.4耐压测试仪点检方法：
5.4.1高压机设定：1500V，0.5mA，2秒
5.4.2耐压测试仪点检工装与耐压测试仪插座（或接线）连接，把高压棒插工装“略小于
0.5mA”位，按高压机启动键，高压机绿灯亮，不报警；再把高压棒插到工装“略大
于0.5mA”位,高压机红灯亮，报警；以上2种情况具备，则表示耐压测试仪合格。
5.5当有发现耐压测试仪不合格时,应立即向上级汇报并停止使用该台机,要求更换另外1台,并向前
追踪距合格时段止的产品,需作返工重测。
5.6耐压测试仪点检设备需保管好,不可损坏及遗失。
备注：
使用前先检查仪器的输入电压是否过高或过低,,避免引起误判的发生。
6.0相关确认检验报告：《耐压测试仪每天使用前检查记录》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作步骤
确认耐压测试仪开启后，输入电压、漏电流及时间显示正常。
确认点检器适用于环境温度为18～28℃和45～55%RH。
点检器规作格型号。
型号输出电压切断电流
WB2600 2000V 10mA
、取出仪器功能检查器，将耐压测试仪高压输出端与检查器上耐压旋钮连接
、将耐压测试仪的报警漏电流设置为10mA。
、按下耐压测试仪启动按钮后，将输入电压缓慢调至2000V，分以下两种情况判断：耐压测试仪的漏电流表指示在1900-2200V之内，并同时报警，则说明被检查耐压仪功能状态正常。
如果检查结果在上述情况之外，则说明被检查耐压仪功能状态不正常。
