《建筑制图与识图期末试卷》
建筑制图与识图期末考试试卷

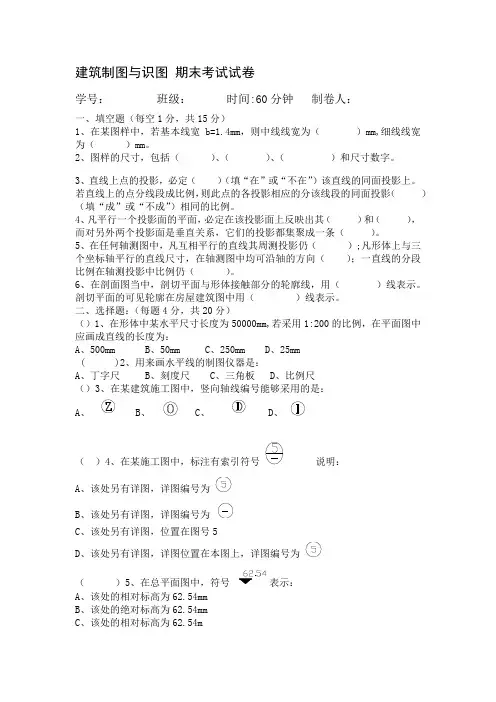

建筑制图与识图期末考试试卷学号：班级：时间:60分钟制卷人：一、填空题（每空1分，共15分）1、在某图样中，若基本线宽b=1.4mm，则中线线宽为（）mm,细线线宽为（）mm。
2、图样的尺寸，包括（）、（）、（）和尺寸数字。
3、直线上点的投影，必定（）（填“在”或“不在”）该直线的同面投影上。
若直线上的点分线段成比例，则此点的各投影相应的分该线段的同面投影（）（填“成”或“不成”）相同的比例。
4、凡平行一个投影面的平面，必定在该投影面上反映出其（）和（），而对另外两个投影面是垂直关系，它们的投影都集聚成一条（）。
5、在任何轴测图中，凡互相平行的直线其周测投影仍（）;凡形体上与三个坐标轴平行的直线尺寸，在轴测图中均可沿轴的方向（）；一直线的分段比例在轴测投影中比例仍（）。
6、在剖面图当中，剖切平面与形体接触部分的轮廓线，用（）线表示。
剖切平面的可见轮廓在房屋建筑图中用（）线表示。
二、选择题：（每题4分，共20分）（）1、在形体中某水平尺寸长度为50000mm,若采用1:200的比例，在平面图中应画成直线的长度为：A、500mmB、50mmC、250mmD、25mm( )2、用来画水平线的制图仪器是：A、丁字尺B、刻度尺C、三角板D、比例尺（）3、在某建筑施工图中，竖向轴线编号能够采用的是：A、 B、 C、 D、（）4、在某施工图中，标注有索引符号说明：A、该处另有详图，详图编号为B、该处另有详图，详图编号为C、该处另有详图，位置在图号5D、该处另有详图，详图位置在本图上，详图编号为（）5、在总平面图中，符号表示：A、该处的相对标高为62.54mmB、该处的绝对标高为62.54mmC、该处的相对标高为62.54mD、该处的绝对标高为62.54m三、简答题：（每题10分，共20分）1、什么叫平面图？2、什么叫建筑剖面图？四、应用与作图：1、用直径为R的圆弧作圆O1内切，圆O2外切的圆弧连接。
（10分）2、作踏步的三面正投影图（尺寸在图中量取，p1=q1=r1=1）(10分)3、下图为某房屋建筑平面图，请完成以下工作：（1）对定位轴线进行编号（10分）（2）请标注相应尺寸（墙体厚度为240mm，尺寸在图中量取）（15分）平面图平面图。
《建筑制图与识图》期末考试
《建筑制图与识图》期末考试1.根据《建筑模数协调统一标准》的规定，我国基本模数的数值规定为（）。
A. 1000mmB.100mm(正确答案)C.200mmD.300mm2. 可能产生不均匀沉降的建筑物或门窗洞口尺寸较大时，应采用（）过梁。
A．砖砌平拱B．砖砌弧拱C．钢筋砖D．钢筋混凝土(正确答案)3.楼梯平台处的净高应不小于（）。
A.2.2mB.1.8mC.2m(正确答案)D.3m4.混凝土刚性防水屋面的防水层应采用不低于（）级的细石混凝土整体现浇。
A.C15B.C20(正确答案)C.C25D.C305. 基础按受力特点可分（）。
A．刚性基础和柔性基础(正确答案)B．刚性基础和条形基础C．柔性基础和独立基础D．独立基础和条形基础6.下列属于公共建筑的是（）。
A.住宅B.宿舍C.公寓D.办公楼(正确答案)7.一个梯段的踏步数最多不超过（）级。
A.12B.20C.18(正确答案)D.148.下列哪种建筑的屋面宜采用有组织排水（）。
A.等级较低的建筑B.积灰较多的建筑C.有腐蚀介质的工业建筑D.降雨量较大的建筑(正确答案)9.坡屋顶是指坡度在（）以上的屋顶。
A. 10%(正确答案)B.2%-3%C. 5%D.15%10.一般天沟的净宽不应小于（）。
A.250mmB.200mm(正确答案)C.300mmD.350mm11.标准砖的尺寸（单位mm）为（）。
A.240×115×53(正确答案)B. 240×115×115C. 240×180×115D. 240×115×9012.基础埋深不得过小，一般不小于（）。
A.100mmB.200mmC.300mmD.500mm(正确答案)13.散水整体面层纵向距离每隔（），做一道伸缩缝。
A.6-15mB. 5-15mC. 6-12m(正确答案)D. 4-12m14.为了防止阳台上的雨水流入室内，阳台的地面应较室内地面低（）。
建筑工程制图与识图》期末试题及答案
建筑工程制图与识图》期末试题及答案建筑工程制图与识图期末试题及答案注意事项：1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。
一、填空题（每小题4分，本大题共40分）1.图板是用来铺放和固定图纸的。
板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。
2.丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。
3.三角板由45°和30°（60°）各一块组成一副，其作用是配合丁字尺画竖线和斜线。
4.分规的形状与圆规相似，只是两腿均装有尖锥形钢针，既可用它量取线段的长度，也可用它等分直线段或圆弧。
5.建筑模板主要用来画各种建筑标准图例和常用符号。
6.任何物体的形状都是由点、线和面等几何元素构成的。
7.积聚性是当平面图形（或直线）与投影面垂直时，其投影积聚成一条直线（或一个点）的投影性质。
8.类似性是当平面图形（或直线）与投影面倾斜时，其投影为原形的相似形的投影性质。
9.房屋的正投影图直观性不强，但能正确反映物体的形状和大小，并且作图方便，度量性好。
10.基本形体按其表面的性质不同，可分为平面立体和曲面立体。
二、单项选择题(每小题2分，本大题共20分)1.在建筑棱柱由两个相互平行的底面和若干个侧棱面围成，相邻两侧棱面的交线称为（B）。
A。
正棱线，简称正线B。
侧棱线，简称棱线C。
左棱线，简称左线D。
右棱线，右称棱线2.图样上的尺寸包括尺寸界线、尺寸线、（B）。
A。
尺寸起止数字和尺寸字母B。
尺寸起止符号和尺寸数字C。
尺寸起止字母和尺寸线段D。
尺寸起止线段和尺寸符号3.尺寸线应用细实线绘制，应与被注（B）。
A。
高度平行B。
长度平行C。
宽度平行D。
角度平行4.棱锥由一个底面和若干个三角形侧棱面围成，且所有棱面相交于一点，称为锥顶，常记为（A）。
建筑制图与识图期末试卷》
建筑制图与识图期末试卷》《建筑制图与识图》期末试卷姓名：班级：年级编号：⼀、单选题（选择题共80⼩题，判断题共20道，每⼩题0.5分,共50分）1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与⽔平基准成（）。
A、120°B、125°C、60°D、75°2、为了（），光圆钢筋制成的受⼒筋两端⼀般应作出弯钩。
A、使钢筋易于同其它钢筋连接B、提⾼钢筋的抗拉强度C、增强钢筋的抗腐蚀能⼒D、增强钢筋与混凝⼟的粘结⼒3、当受⼒筋为（）钢筋时，其两端必须做出弯钩。
A、Ⅳ级B、Ⅲ级C、Ⅱ级D、Ⅰ级4、配筋图中的（）⽤粗实线绘制。
A、注写钢筋编号的圆B、钢筋C、构件轮廓D、注写钢筋编号5、承重墙⽤砖，其它承重结构为钢筋混凝⼟构件的房屋结构称为（ｄ）。
A、混凝⼟结构B、砖墙结构C、钢混结构D、混合结构6、除房屋的（）外，房屋的其它图样均标注相对标⾼。
A、楼层结构平⾯布置图B、总平⾯图C、屋顶平⾯图D、基础平⾯图7、A0幅⾯图纸，其尺⼨应为（）A、800×1200B、841×1189C、800×1000D、420×5948、透视投影图是根据___________绘制的。
（）A、斜投影法B、平⾏投影法C、中⼼投影法D、正投影法9、已知⼀直线与铅垂线垂直，则该直线为（）A、⽔平线B、正平线C、侧平线D、正垂线10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪⼀种判断是正确的（）11、制图国家标准规定，汉字字宽约为字⾼h的（）倍。
A、2B、3C、0、7D、0、512、机件的每⼀尺⼨，⼀般只标注（），并应注在反映该形状最清晰的图形上。
A、⼀次B、两次C、三次D、四次13、正六棱柱的棱线垂直于正投影⾯时，其正⾯投影为（）。
A、正四边形B、正五边形C、正六边形D、三⾓形14、圆柱体的⽔平投影为圆，则该圆的轴线垂直于（）投影⾯。
建筑制图及识图期末考试试卷及
WORD格式建筑制图与识图期末考试试卷学院：专业：班级：姓名：学号：一、填空题（每题 3 分，共 30 分）1、房屋施工图由于专业分工的不同，分为__________,__________和 __________。
2、在结构施工图中，除标高以米为单位外，其余尺寸以______为单位。
3、根据投射方式的不同，投影法一般可分为__________和__________。
4、建筑立面图的命名方式有：__________,__________ 和 __________三种。
5、尺寸包括四个要素：___________， __________,__________ 和__________。
6、按直线与三个投影面之间的相对位置，可分为：__________,__________ 和 __________。
7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、 ____________。
8、房屋按照使用性质的不同，通常可分为__________,__________和 __________三大类。
9、建筑设计一般分为__________和 __________两个阶段。
10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、 ______、 ______、 ______。
二、单项择题（每小题 2 分，共 10 分）1 / 81、在 1:10000 的建筑图纸上 1 毫米表示实际是多长（）。
A． 1 米 B.10 米 C.100 米 D.1000 米2、三个投影面展开时，保持不变的是（）。
A.V 投影面B.H 投影面C.W投影面D. 无法确定3、试判断下面直线是侧垂线的是（）。
A． A（ 10， 15， 20） B（ 10， 20， 15） B.C(10,15,20)D(10,15,30)专业资料整理2 / 8WORD格式C.E（ 15， 10， 20） F（ 30， 10， 20）D.G(10,15,20)H(10,30,20)４、水平线的H 面投影（）。
建筑工程制图与识图期末复习题及参考答案

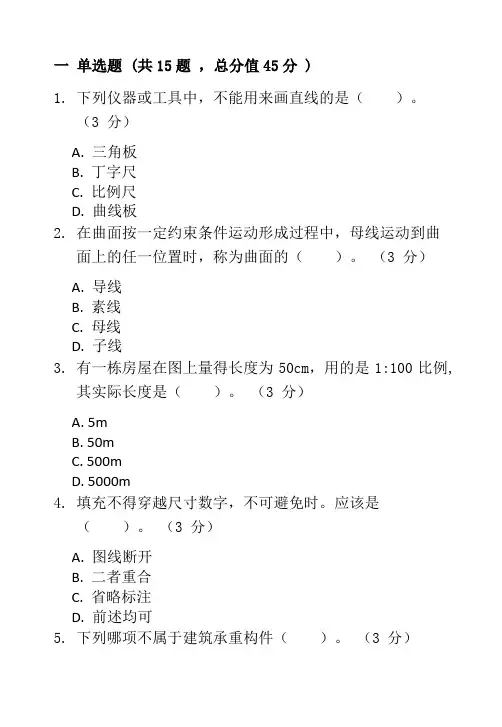

一单选题 (共15题，总分值45分 )1. 下列仪器或工具中，不能用来画直线的是（）。
（3 分）A. 三角板B. 丁字尺C. 比例尺D. 曲线板2. 在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）。
（3 分）A. 导线B. 素线C. 母线D. 子线3. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是（）。
（3 分）A. 5mB. 50mC. 500mD. 5000m4. 填充不得穿越尺寸数字，不可避免时。
应该是（）。
（3 分）A. 图线断开B. 二者重合C. 省略标注D. 前述均可5. 下列哪项不属于建筑承重构件（）。
（3 分）A. 条形基础B. 框架梁C. 隔墙D. 楼板6. 建筑立面图中，不能反映的内容是（）。
（3分）A. 窗洞标高B. 层高C. 总高D. 墙面装饰7. 平面截切立体时，平面与立体的交线称为（）。
（3 分）A. 截平面B. 截立体C. 截交线D. 立体在平面上的投影8. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（）。
（3 分）A. 矩形B. 椭圆C. 圆形D. 三角形9. （）主要用来确定新建房屋的位置、朝向以及周边环境关系。
（3 分）A. 建筑平面图B. 建筑立面图C. 建筑总平面图D. 功能分区图10. 施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（）。
（3 分）A. mmB. cmC. mD. km11. 在正等轴测图中，为了使得作图更加简单，将各轴向系数简化为1，则轴向放大比例为（）。
（3 分）A. 1.22:1B. 1.41:1C. 1:1D. 2:112. 投射方向垂直于投影面时所得到的轴测图是（）。
（3 分）A. 斜二测投影B. 正轴测投影C. 斜轴测投影D. 正面投影13. 平面与曲面立体的截交线，一般情况下是一条（）。
（3 分）A. 不封闭的平面曲线B. 封闭的平面曲线C. 不封闭的平面折线D. 封闭的平面折线14. 本课程主要学习的投影方法（）。
建筑制图与识图期末考试试卷及答案
建筑制图与识图期末考试试卷学院：专业：班级：姓名：学号：一、填空题(每题3分，共30分）1、房屋施工图由于专业分工的不同，分为__________,__________和__________.2、在结构施工图中，除标高以米为单位外，其余尺寸以______为单位.3、根据投射方式的不同，投影法一般可分为__________和__________。
4、建筑立面图的命名方式有：__________,__________和__________三种.5、尺寸包括四个要素：___________，__________，__________和__________。
6、按直线与三个投影面之间的相对位置，可分为：__________，__________和__________.7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、____________。
8、房屋按照使用性质的不同，通常可分为__________,__________和__________三大类。
9、建筑设计一般分为__________和__________两个阶段。
10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、______、______、______。
二、单项择题（每小题2分,共10分）1、在1:10000的建筑图纸上1毫米表示实际是多长（）.A．1米B。
10米C。
100米D。
1000米2、三个投影面展开时，保持不变的是（）。
A。
V投影面 B. H投影面C。
W投影面D。
无法确定3、试判断下面直线是侧垂线的是（）.A．A（10,15,20）B（10，20，15）B。
C(10，15,20) D(10，15,30）C. E（15,10，20)F(30，10，20）D。
G(10,15，20）H(10，30，20)４、水平线的H面投影（）.Ａ．平行于OX轴Ｂ．反映倾角βＣ．反映倾角αＤ．反映实长5、已知在H投影中反映两相交直线夹角的真实大小，则两直线（)。
建筑制图与识图期末考试试卷(B)
建筑制图与识图期末考试一试卷(B）一、填空:1、建筑总平面图中注明的尺寸是以_______为单位,一般注明到小数点后_____位；其他建筑图样（平、立、剖面）中所注明的尺寸则以_______为单位；标高都以_______为单位。
2、总平面图是用来表示整个建筑基地的整体布局，包括______________________等情况。
《国家制图标准》规定：总平面图的常用比率应为_________，________，________。
3、总平面图中新建房屋的层数注明在_____________,一般低层、多层用_____表示，高层用________表示.4、建筑立面图是平行于建筑物各个立面(外墙面)的正投影图,主要用来表达____________________________________________________________________.5、立面图中用加粗实线表示___________，用粗实线表示_______________。
6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的____等情况的图样.剖面图的剖切地址一般选择在较复杂的部位，如经过等部位。
表示剖面图剖切地址的剖切符号应表示在______层平面图中。
7、构造施工图主要表达构造设计的内容，它是表示建筑物___________________________________的部署、形状、大小、资料、构造及其互有关系的图样。
构造施工图一般有____________________________________________________.8、由混凝土和钢筋两种资料构成的构件，称为__________构件。
钢筋按其强度和品种分为不同样样级,其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______.9、钢筋混凝土梁和板的钢筋,按其所起的作用恩赐不同样的名称，梁内有________________________________板;内有。
《建筑制图与识图》期末测试卷含答案
班级学号姓名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订线《建筑制图与识图》期末试卷题号一二三四五六总分得分一.单项选择题（从下列各题四个或多个备选答案中选出一个正确答案，并将其代号写在答题纸相应位置，答案选错或未选者，该题不得分。
每空1分，共15分。
）1.直线AB仅仅在W面投影反映实长，该直线为( )。
A.水平线B.正平线C.侧平线D.侧垂线2.定位轴线采用( )线型。
A.细点划线B.虚线C.实线D.波浪线3.在钢筋混凝土详图中ф10@20是指配I级钢筋、( )。
A.10根、直径为20mmB.20根、直径为10mmC.直径为10mm、间距200mmD.直径为10mm、间距20mm4.正等测的轴间角是( )A、120°B、135°C、150°D、90°5.下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
6.绘制半剖视图时当对称线为水平线时，将剖视图绘在水平中心线的（）A、上方B、下方C、左方D、右方7.在土建详图中表示( )材料。
A.钢筋混凝土B.混凝土C.保温材料D.金属材料8.预埋件的代号是（）A、YB、MC、JD、W9.汉字的高度不应小于（）A、3.5mmB、2.5mmC、1.8mmD、4mm10.标高符号“小三角形”的高约为（）A、2mmB、3mmC、4mmD、5mm11.指北针符号中，箭头尾部的宽度正确的是（）A、1mmB、2mmC、3mmD、5mm12.标高的单位是（）A、cmB、mC、mmD、km13.在A号轴线之后附加的第二根轴线时，正确的是（）A、A/2B、2/AC、B/2D、2/B14.剖切位置线的长度为（）A、4～6mmB、6～10mmC、5～8mmD、3～6mm15.镜像投影法属于______A、平行投影B、正投影C、斜投影D、轴测投影二、填空题（每小题1分，共10分。
建筑制图与识图期末试卷
建筑工程制图与识图期末考试试卷（100分钟）（室内设计专业）班级：姓名：一、单项选择题（每题1分，共10题，总分10分）1、建筑产品标准化，尺寸上应模数协调，基本模数M为（）毫米。
A．30 B．50 C．100 D．2002．已知在H投影中反映两相交直线夹角的真实大小，则两直线（）A．其中之一平等于H投影面； B．其中之一平行于V投影面C．两条直线均平行于H投影面； D．两条直线均平行于V投影面3．粗实线一般用途为（）A、可见轮廓线B、不可见轮廓线C、主要可见轮廓线D、图例线4．尺寸线用来表示（）A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小5、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（）A．房屋的总体布局 B．房屋的内外形状C. 房屋内部的平面布局 D．房屋承重构件的布置6. 假想用一水平面作剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图7．建筑剖视图的剖切位置一般选取在（）A、无固定位置B、内部结构和构造比较复杂或有代表性的部位C、沿横向定位轴线D、沿竖向定位轴线8．结构施工图包括（）等。
A．总平面图、平立剖、各类详图； B．基础图、楼梯图、屋顶图C．基础图、结构平面图、构件详图； D．配筋图、模板图、装修图9．已知主、俯视图，正确的左视图是( )。
10．已知主、俯视图，正确的左视图是( )二、多项选择题（在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。
错选、多选、少选均不得分。
每小题 2分，共10分）1．建筑施工图中，尺寸的组成除尺寸线外，还包括（）A．尺寸界线； B．尺寸数字； C．尺寸起止符； D．尺寸箭头； E．尺寸单位2．表达工程物体除基本视图以外，还有（）A．主视图； B．底视图； C．辅助视图； D．镜像视图； E．右侧视图3．建筑剖面图上，用粗线型画出的包括（）A．楼层面； B．地坪面； C．可见轮廓线； D．门窗洞； E．剖到的墙身4．建筑施工图表达的内容包括（）A．承重构件的布置；B．外部造型； C．内部布置；D．细部构造及装修 E．构件安装5．一套房屋建筑工程图纸，根据其内容和作用不同，可分为（）。
建筑制图与识图期末试卷
《建筑制图与识图》期末试题一、填空题(本大题共10小题，每小题1.5分，共30分)1.按照“国标”规定，建筑平面图中定位轴线用线表示，轴线编号圆圈用绘制，直径一般为，轴线编号在水平方向用，垂直方向用大写英文字母。
2.标高符号的“小三角形”的高约为 mm，标高的单位是。
3.指北针符号中，指北针的圆直径大小为 mm，指北针尾部的宽度为mm。
4.在建筑立面图中，建筑物的外轮廓线用线表示，室外地坪线用线表示。
5.图纸中的尺寸标注，由、、和尺寸数字组成。
6.采用1：300的比例绘制施工图，当建筑物实际尺寸为15m时，反映在图上的尺寸为 mm。
7.无论比例是放大或缩小，尺寸数字均应按注写。
8.常用构件代号中，“TL”表示，“YT”表示。
9.我国规定将作为绝对标高的零点，一般将作为建筑物相对标高的零点。
10.用1∶100绘制的建筑平面图中，某窗实际宽窗为1500mm，则该窗宽的尺寸数字应标注为。
二、单项选择题(本大题共15小题，每小题2分，共30分)1．某图纸幅面大小为420mm×594mm，则该图纸代号为________。
A．A1 B．A2 C．A3 D．A42．画剖面图时，当形体内部结构层次较多，用一个剖切平面无法将形体需表达的内部构造表达清楚时，可用________。
A．全剖面图 B．半剖面图C．阶梯剖面图 D．局部剖面图3．需用直径为14mm粗实线绘制的符号是________。
A．定位轴线 B．指北针 C．索引符号 D．详图符号4．建筑平面图的外部尺寸一般标注三道，中间一道尺寸是指________。
A．总尺寸，即建筑物的总长度和总宽度B．定位尺寸，即轴线间的尺寸，也就是房屋的开间或进深尺寸C．细部尺寸，即建筑物构配件的详细尺寸，如门窗洞口及中间墙的尺寸 D．室内门窗洞、墙厚、柱、固定设备等的大小、位置及墙、柱与轴线之间的尺寸等5．作为施工时放灰线、开挖基坑、砌筑基础依据的施工图是________。
《建筑制图与识图试卷》
《建筑制图与识图》期末考试试卷A班级学号姓名得分一、单项选择题（每题只有一项最符合题意，每题 2分，共 20 分）1.截切圆柱体的左侧面投影图为( D )2．两等直径圆柱轴线正交相贯，其相贯线是（ A ）A、空间曲线B、椭圆C、直线D、圆3．正垂面与侧垂面相交，其交线是（ C ）。
A、侧垂线B、水平线C、一般线D、正平线4．选择正确的三面投影图（ A ）。
（A）（B）（C）5. 圆锥的侧面投影是（ C ）A、直角三角形B、圆形C、等腰三角形D、等腰直角三角形6. 平面截切立体时，平面与立体的交线称为（ C ）A、截平面B、截立体C、截交线D、立体在平面上的投影7. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（ A ）A、矩形B、椭圆C、圆形D、三角形8. 平面截切圆锥时，平面过锥顶，则则截交线为（ D ）A、矩形B、椭圆C、圆形D、三角形9. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（ D ）A、双曲线B、椭圆C、圆形D、抛物线10.球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（ A ）A、圆形的最下面B、圆形的最上面C、圆形的最左边D、圆形的最右边二、填空题（每空 1分，共 20 分）1、三视图的三等关系是、和。
2、房屋的建造施工图一般包括施工图、施工图、施工图和施工图。
3、工程上常用投影法分为两类：中心投影法和，后者又分为和斜投影法两种。
4、尺寸标注由、、起止符号和尺寸数字组成。
5、等高线是用标高投影的原理绘制的________。
6、图样中的汉字应写成________。
7、特定方向的平行光线称为________。
8、影的轮廓线称为________，影所在的平面(如地面、墙面等)称为________。
物体落在承影面上的影子称为________。
9、________、________、________、________等是园林构成要素是园林设计表现中最基本的元素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑制图与识图》期末试卷一、单选题（选择题共80小题，判断题共20道，每小题0.5分,共50分）1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。
A、120°B、125°C、60°D、75°2、为了（），光圆钢筋制成的受力筋两端一般应作出弯钩。
A、使钢筋易于同其它钢筋连接B、提高钢筋的抗拉强度C、增强钢筋的抗腐蚀能力D、增强钢筋与混凝土的粘结力3、当受力筋为（）钢筋时，其两端必须做出弯钩。
A、Ⅳ级B、Ⅲ级C、Ⅱ级D、Ⅰ级4、配筋图中的（）用粗实线绘制。
A、注写钢筋编号的圆B、钢筋C、构件轮廓D、注写钢筋编号5、承重墙用砖，其它承重结构为钢筋混凝土构件的房屋结构称为（ｄ）。
A、混凝土结构B、砖墙结构C、钢混结构D、混合结构6、除房屋的（）外，房屋的其它图样均标注相对标高。
A、楼层结构平面布置图B、总平面图C、屋顶平面图D、基础平面图7、A0幅面图纸，其尺寸应为（）A、800×1200B、841×1189C、800×1000D、420×5948、透视投影图是根据___________绘制的。
（）A、斜投影法B、平行投影法C、中心投影法D、正投影法9、已知一直线与铅垂线垂直，则该直线为（）A、水平线B、正平线C、侧平线D、正垂线10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的（）11、制图国家标准规定，汉字字宽约为字高h的（）倍。
A、2B、3C、0、7D、0、512、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。
A、一次B、两次C、三次D、四次13、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。
A、正四边形B、正五边形C、正六边形D、三角形14、圆柱体的水平投影为圆，则该圆的轴线垂直于（）投影面。
A、正立B、水平C、侧立D、其他15、圆锥体的投影为一个（），两个（）。
A、圆B、矩形C、全等的矩形D、全等的等腰三角形16、要正确地画出平面图形，首先要对图形进行（）。
A、尺寸分析B、线段分析C、图形分析D、尺寸分析和线段分析17、平面图形所标注的尺寸，一般按其作用分为（）。
A、定形尺寸B、定位尺寸C、总体尺寸D、定形尺寸和定位尺寸18、在绘制投影正图时，加深的顺序是（）。
A、先加深圆或圆弧，后加深直线B、先注尺寸和写字，后加深图形C、一边加深图形，一边注尺寸和写字D、加深图形和注尺寸及写字不分先后19、平行投影法中的（）相互垂直时，称为正投影法。
A、物体与投影面B、投射线与投影面C、投影中心与投射线D、投射线与物体20、点的三面投影采用的是（）投影法中的正投影。
A、平行B、中心C、斜D、直角21、线段的投影可以由线段上的（）端点确定。
A、一个B、两个C、任意一个22、用四心圆法画椭圆，四段圆弧的圆心在椭圆的（）上。
A、长轴B、短轴C、圆心D、长轴和短轴23、正投影法的基本性质是真实性、积聚性、（）。
A、统一性、B、特殊性C、类似性D、普遍性24、三视图中的左视图应画在主视图的（）位置。
A、左边B、右边C、上边D、下边25、三视图的投影规律为：长对正、高平齐、（）。
A、宽对正B、高对正C、宽相等D、长相等26、画组合体三视图时，可以采用形体分析法或（）。
A、线面分析法B、叠加法C、切割法D、综合法27、形体分析法主要应用于以（）为主的形体；线面分析法主要应用于以（）为主的形体，有的形体需用采用两种方法结合画图。
A、叠加B、切割C、相交D、重合28、基本立体分为平面立体和回转体，平面立体的表面由（）围成。
A、平面和曲面B、两个面C、平面D、曲面29、平面立体分为棱柱和棱锥两类。
棱柱的各棱线（）。
A、交于一点B、交于两点C、互相平行D、互相交叉30、圆柱体的投影为一个（），两个（）。
A、圆B、矩形C、全等的矩形D、全等的等腰三角形31、一般局部视图用（）或双折线表示断裂部分的边界。
A、点画线B、虚线C、波浪线D、细实线32、按剖开工件的范围多少，可将剖视图分为全剖视图、( )视图和局部剖视图三大类。
A、斜剖B、半剖C、阶梯剖D、旋转剖33、制图标准规定，图样中书写数字或和字母的字型有A、B两种线型，其区别为（）。
A、字体的斜度B、笔画的粗度C、字体的宽度D、字体大小34、定形尺寸、定位尺寸全部注出的线段称为（）。
A、已知线段B、中间线段C、连接线段D、任意线段35、只注出了定形尺寸，而未标注定位尺寸的线段称为（）。
A、已知线段B、中间线段C、连接线段D、任意线段36、已知定形尺寸和一个方向的定位尺寸，需依靠相邻线段间的连接关系才能画出的线段称为（）。
A、已知线段B、中间线段C、连接线段D、任意线段37、制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。
A、长B、短C、斜D、各38、1：2是（）的比例。
A、放大B、缩小C、优先选用D、尽量不用39、若采用1:5的比例绘制一个直径为40的圆时，其绘图直径为（）。
A、Φ8B、Φ10C、Φ160D、Φ20040、机械图样中常用的图线线型有粗实线、（）、虚线、细点画线等。
A、轮廓线B、边框线C、细实线D、轨迹线41、标注（）尺寸时，应在尺寸数字前加注直径符号“Φ”。
A、圆的半径B、圆的直径C、圆球的半径D、圆球的直径42、用于复制图样或描绘底图的原图有三种，硬板原图、计算机绘制的设计原图和（）。
A、效果图B、草图C、轴测图D、设计好的铅笔图43、不使用量具和仪器，（）绘制图样称为徒手绘图。
A、徒手目测B、用计算机C、复制粘贴D、剪贴拼制44、徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线。
A、中点B、起点C、终点D、两个端点45、房屋中门窗的型号、代号等应表示在( )A、结构详图中B、建筑详图中C、结构平面图中D、建筑平面图中46、用绘图软件绘制图形所用的绘图命令包括圆和( )A、剖面线或填充B、多线C、斜线D、等距线47、在建筑详图中，图例表示的材料为（）。
A、钢筋混凝B、混凝土C、保温材料D、金属材料48、工程上应用的视图采用的投影方法为（）。
A、平行投影B、斜投影C、正投影D、中心投影49、在建筑施工图中，定位轴线采用的线型为（）。
A、细实线B、细虚线C、细单点长画线D、中实线50、工程建设制图中的主要可见轮廓线应选用、（）AA、粗实线B、中实线C、粗虚线D、中虚线51、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）。
AA、8-10mmB、11-12mmC、5-7mmD、12-14mm52、建筑施工图中索引符号的圆的直径为（）。
BA、8mmB、10mmC、12mmD、14mm53、建筑施工图中祥图符号的原应以直径为（）粗实线绘制。
CA、10mmB、12mmC、14mmD、16mm54、指北针圆的直径宜为（）用细实线绘制。
DA、14mmB、18mmC、20mmD、24mm55、房屋的总平面图中，轮廓线画上＂╳＂号的建筑物表示要( )的建筑物。
A、加固B、装修C、拆除D、扩建56、画建筑剖面图时，剖切面应选择在( )。
A、构造简单的部位B、有代表性的部位C、没有门窗洞的部位D、墙体数量较多的部位57、物体在水平投影面上反映的方向是( )A、上下,左右B、前后,左右C、上下,前后D、上下,左右58、下面属于居住建筑的有( )A、住宅,宿舍,学校,办公楼;B、公寓,旅馆,商场,医院;C、火车站,商店,航空站,中小学校;D、宿舍,公寓,旅馆,住宅、59,挡雨板的代号是( )A、YBB、DYC、GBD、MB60、制图国家标准规定，图纸幅面尺寸应优先选用（）种基本幅面尺寸。
A、3 B 、4 C 、 5 D、 661、图样中汉字应写成（）体，采用国家正式公布的简化字。
A、宋体B、长仿宋C、隶书D、楷体62、机械图样中，表示不可见轮廓线采用（）线形。
A、粗实线B、细实线C、波浪线D、细虚线63、制图国家标准规定：字体的号数，即字体的高度，单位为（）。
A、分米B、厘米C、毫米D、微米64、图样中的尺寸一般以（）为单位时，不需标注其计量单位符号，若采用其它计量单位符号时必须标明。
A、KmB、 dmC、 cmD、 mm65、图样上所注的尺寸，为该图样所示工件的（），否则应另加说明。
A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸66、绘制工程图时常用的工具是（）。
A、直尺、圆规、钢笔B、直尺、圆规、铅笔C、曲线板、直尺、圆珠笔D、分规、椭圆板、描图笔67、投影的要素为投射线、（）、投影面。
A、观察者B、物体C、光源D、画面68、某产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、放大一倍B、 1×2C、 2/1D、 2:169、以下备选答案中，（）是制图国家标准规定的字体高度。
A、3B、 4C、 5D、 670、机件的真实大小应以图样上（）为依据，与图形的大小及绘图的准确度无关。
A、所注尺寸数字B、画图样形状C、所标绘图比例D、所加文字说明二、多项选择题：（本大题共20小题,每小题0.5分,共10分）71、建筑施工图中，尺寸的组成除尺寸线外，还包括（ABC ）A、尺寸界线；B、尺寸数字；C、尺寸起止符；D、尺寸箭头；E、尺寸单位72、表达工程物体除基本视图以外，还有（CD ）A、主视图；B、底视图；C、辅助视图；D、镜像视图；E、右侧视图73、建筑剖面图上，用粗线型画出的包括（AE ）A、楼层面；B、地坪面；C、可见轮廓线；D、门窗洞；E、剖到的墙身74、正平线的V面投影（BD ）A、平行于OX轴；B、反映实长；C、反映倾角α；D、反映倾角βE、反映倾角γ75、建筑施工图表达的内容包括（BCDE ）A、承重构件的布置B、外部造型；C、内部布置；D、构件安装E、细部构造及装修76、已知A点的坐标（20，0，10），则A点（）A、在V面上；B、在H面上；C、距V面20；D、距H面20；E、距H面1077、在管道系统图上，管段直径以公称直径表示的有（）A、混凝土管；B、硬聚氯乙烯管；C、铸铁管；D、无缝钢管；E、镀锌焊接管78、直线的Ｖ投影反映实长，此时直线可以是（）A、正垂线；B、正平线；C、水平线；D、侧平线；E、铅垂线79、一套房屋建筑工程，根据其内容和作用不同，可分为（BDE ）。
A、总平面图；B、建筑施工图；C、施工首页图；D、设备施工图；E、结构施工图80、基础图包括（CD ）A、基础立面图；B、基础剖面图；C、基础平面图；D、基础详图；E、基础断面81、建施图包括（ B、C、D ）。
A、基础图B、平面图C、立面图D、剖面图E、楼梯配筋图82、建筑平面图中，外部尺寸有三道：（ A、C、D ）。
