产品名称：PMG-2质子磁力仪产品类别：物探设备测量原理：自然界的岩石和矿石具有不同磁性，可以产生各不相同的磁场，它使地球磁场在局部地区发生变化，出现地磁异常。
利用磁力仪发现和研究这些磁异常，进而可以寻找磁性矿体和研究地质构造。
磁法勘探是常用的地球物理勘探方法之一，它主要用来寻找和勘探有关矿产（如铁矿、铅锌矿、铜矿等）、进行地质填图等。
应用范围：由于质子磁力仪具有精度高、便携等众多的优点，它已经被广泛地应用在以下领域：矿产勘察，根据矿石中有用矿物质具有磁性或有磁性矿物与之共生的特点，进行直接找矿，或根据矿体在成因或空间上与某些磁性地质体构造有关的特点，进行间接找矿。
这些矿包括铁矿、铅锌矿、铜矿等地震前兆监测，火山观测以及其它环境及灾害地质工作配合基础地质调查，进行地质填图对铁桶、铁罐等铁制品埋藏物定位探测与磁性相关的地质构造铁制军火侦测管线探测断层定位配合矿区勘探，研究矿体的埋深、产状和连续性，研究矿体的形状、大小，估计矿床规模工程勘察环境勘探水文石油、天然气勘察，研究与油气有关的地质构造及大地构造等问题工作原理：质子磁力仪与其它类别的磁力仪原理不同，它属于众多磁力仪中的一个精度较高的分支，它即使对较弱磁性物的测量，如地球的磁场，仍能取得较高的分辨率和精度，所以即使对地球磁场的微弱的变化，也能够测知。
它的工作原理是利用氢质子在磁场中的旋进现象进行测量的。
在传感器中，充满了含氢的液体，这些氢质子在被仪器强制极化之前，处于无规律的排列状态。
当我们人为对其加上一个极化信号后，质子将做旋进运动。
极化信号消失后，质子的旋进将主要受到外界磁场的影响会逐渐消失，通过对受旋进影响的传号器中频率的测量，来测知外界磁场的大小。
不断对这个动作进行循环，即可持续测量。
主要特点：可进行梯度测量（水平或垂直）具有RS-232C计算机接口硬质铝合金外壳，专用防水接头，可适用于恶劣环境，防震、防雨高分辨率，分辨率为0.1nT，符合原地矿部发布的《地面高精度磁测工作规程》要求专用软件可输出通用格式数据给专业地质软件，用于绘制等值线图、剖面图等相关资料内存大，可存1万个测点可用于野外作业，也可用做基站测量轻便便携，整套系统使用背包背带，一人即可完成全部测量任务背光2x16位LCD液晶显示。
地面高精度磁测小结
地面高精度磁测小结一、任务完成情况我单位立人员于2009年4月27日抵达雅干测区，并且着手开始野外生产工作，野外扫面工作于2009年6月中旬基本结束，6月中旬至7月中旬开始测量标本，9月份以后开始收集资料，进行室内整理。
高精度磁测共完成勘探面积1321.28 km2，设计面积为1400 km2，因为测区紧邻中蒙边界，所以导致边界地区无法进行实地勘测；其中扎尼乌苏幅90.38 km2、好来公幅383.48 km2、阿拉格乌拉幅349 km2、雅干幅329.78 km2、呼和毛日特乌拉幅168.64 km2。
实测物理点24604个，检查点751个，检查率3.1%。
采集物性标本1500块。
二、质量评述1．使用捷克产PMG-1型高精度质子磁力仪性能稳定，一致性测试精度为1.8559nT。
噪声2503号仪器0.36nT、2504号仪器0.31nT、2505号0.42nT、2512号仪器0.29 nT、8061号仪器0.20 nT、8062号仪器0.15 nT、8063号仪器0.20 nT。
2．基点联测：经长时间连续观测和十字剖面观测，认为基点选择合理，磁场变化稳定，连续观测地磁场平均值变化小于2nT,周围没有干扰。
3．野外测点观测采用GPS定点，每个测点插筷子并有红色标记，每1km 定有木桩并注记，注记清晰，定位准确，定位坐标GPS自动记录，并记录路线轨迹。
4．高精度磁测观测逐点进行，并起闭于校正点，仪器自动记录数据，室内回放计算机进行资料整理，记录精度高、准确、无人为误差，资料整理符合《规范》要求。
5．质量检查随工作进度逐步开展，质量检查率3.1%，精度达±2.2nT，满足《规范》要求。
三、高精度磁测成果本次地质矿产调查地面高精度磁测的成果研究主要是建立在等值线图和延拓图件的基础上的，用原始数据编制的等值线图，除白垩系及二叠系覆盖较厚，异常形态较为简单，大部分地区异常形态比较杂乱，给异常的划分工作带来了困难。
pgm-2质子磁力仪的基本原理
pgm-2质子磁力仪的基本原理
PGM-2质子磁力仪是一种用于检测地下金属目标的仪器，它基于质子磁力法的原理工作。
质子磁力法是一种非侵入性的地球物理勘探方法，它利用地下金属目标对地磁场的扰动产生的磁异常来进行探测。
质子磁力仪主要包括主机、传感器和数据采集系统。
主机是质子磁力仪的核心部件，它包括一个高斯计和一个磁化装置。
高斯计用于测量地磁场的强度，磁化装置用于改变地磁场的方向。
传感器则用于检测金属目标产生的磁异常。
质子磁力仪的工作原理如下：
1. 首先，主机中的磁化装置会将地磁场的方向改变。
2. 在磁化过程中，如果地下存在金属目标，它们会对地磁场产生扰动，形成磁异常。
3. 传感器会检测到金属目标产生的磁异常，并将信号传输给主机。
4. 主机中的高斯计会测量磁异常的强度，然后将数据传输给数据采集系统。
5. 数据采集系统会将接收到的数据进行处理和分析，以确定金属目标的位置、形态等信息。
通过分析磁异常的特征，质子磁力仪可以确定地下金属目标的存在、位置和形态等信息。
质子磁力法广泛应用于地质勘探、矿产资源调查、城市地下管线探测等领域。
高精度磁法测量工作流程
高精度磁法测量工作流程文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]目录第一章出队前的准备第一节野外用品准备在接到出队任务时，磁测小组成员必须将出队所需的仪器、材料，测量物性标本的工具（标本架、电子称、钢尺、罗盘、记录本等）准备好，对野外安全措施物品等物资进行清点，发现所缺应立即上报负责人进行购买。
当确定生产工具配备齐全后，小组成员须共同检查仪器及配套工具的完好程度，经检查一切正常后，由项目负责人进行磁法仪器的分配，并做好相关记录。
同时提醒工作人员在野外的生产注意事项和操作规程，各操作员接到仪器后要妥善保管、不定期的检查和维护，确保野外生产的顺利进行。
第二节工期的确定及资金的准备项目负责人应提前收集工区的地形、地质及物化探资料，编写工作设计。
根据收集来的地质资料，分析工区的地质、地形难易程度，再结合以往工作经验，确定出完成野外工作区任务的大体时间，然后上报给单位负责人审批。
审批完成后从财务借野外生产备用资金。
第二章野外操作步骤第一节踏勘踏勘的主要目的是了解工区概况，以确定方法的有效性。
踏勘工作的工程布置图可根据收集来的地质及物化探资料初步布设，以测线垂直探测对象或已知异常的走向为原则，踏勘应包括下列内容：a 核对地质情况及研究程度、了解可供利用的山地工程、测绘标志、以前的物化探测网及异常标志等；b 了解可布测区范围、测线方向和长度；c 了解工区地形、地貌、通视和交通运输等工作条件；d 收集（测定）主要岩矿（包括第四纪盖层）石的磁化率和剩磁参数；e 了解地质和人文干扰因素的种类、强度及分布等情况；f 采集少量矿样及高磁性的岩石进行物性测试，每个测点不少于5块标本，以提高代表性，初步了解有用矿产的种类、矿石富集程度及与磁性参数的关系。
第二节测网布设根据委托人和设计要求，采用相关工作比例尺，基线采用中海达RTKV8进行布设，实地点位误差小于设计要求。
测点布设采用手持GPS与磁测工作同时进行，工作前GPS需进行参数校正。
质子磁力仪介绍
磁力仪介绍磁法勘探是研究地质构造和找矿勘探的一种重要的地球物理方法，它通过磁力仪来测量地磁场和磁异常，通常把采集磁场数据和测定岩石磁参数的仪器称为磁力仪。
从20 世纪初至今，磁法勘探仪器经历了由简单到复杂，由利用机械原理到利用现代物理原理与电子技术的发展过程。
一、磁力仪的类别按照磁力仪的发展历史，以及它们所应用的物理原理，可分为：第一代磁力仪：根据永久磁铁与地磁场之间相互力矩作用原理，或利用感应线圈以及辅助机械装置制作的，如机械式磁力仪、感应式航空磁力仪等。
第二代磁力仪：根据核磁共振特征，利用高磁导率软磁合金，以及复杂的电子线路制作的，如质子磁力仪、光泵磁力仪及磁通门磁力仪等。
第三代磁力仪：根据低温量子效应原理制作的，如超导磁力仪。
目前应用于物探磁法工作的磁力仪主要有质子磁力仪、光泵磁力仪等，其中光泵磁力仪价格昂贵、重量较重、功耗大主要用于航空磁测；质子磁力仪轻便、稳定、分辨率较高而广泛应用于地面高精度磁测中。
注：超导磁力仪体积庞大，主要用于地磁监测及其它磁场研究工作中。
二、磁力仪的主要技术指标技术指标是反映仪器总体性能的技术参数，通常包括：灵敏度、精密度、准确度、稳定性、测程范围等等。
灵敏度系指磁力仪反映地磁场强度最小变化的能力（敏感程度），有时也称作分辨率。
、精密度它是衡量仪器重复性的指标，系指仪器自身测定磁场所能达到的最小可靠值。
由一组测定值与平均值的平方偏差表示。
在仪器说明书中称为自身重复精度。
准确度系指仪器测定真值的能力，即与真值相比的总误差。
在磁法勘探工作中，通常把精密度与准确度不予区分，统称为精度。
三、质子磁力仪的研究现状及发展趋势质子旋进磁力仪的工作原理是在受到激励场激励氢核（质子）后，质子极化，当激励场去掉后，氢核（质子）会在地磁场的作用下，产生一个以地磁场方向为轴的旋进，其旋进信号的频率与地磁场强度之间有着固定关系，从而地磁场强度的测量即转化为质子旋进信号的频率测量。
质子旋进磁力仪原理简单，仪器体积较小、精度较高、性能可靠、适中的价格，在安全检查、工程调查、铁质管道检查、钻井井位，以及在传统的应用领域——地质调查、油气和矿产勘查等各个方面的应用越来越广泛。
精度梯度磁力仪)唯一供应商采购论证说明申购内容高精度

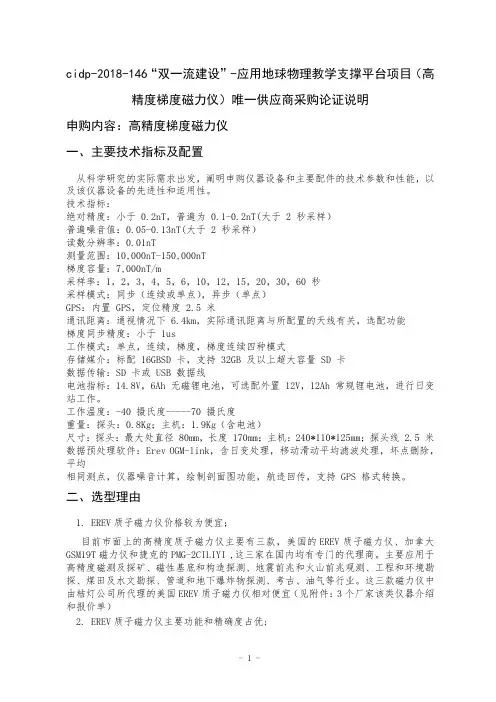

cidp-2018-146“双一流建设”-应用地球物理教学支撑平台项目（高精度梯度磁力仪）唯一供应商采购论证说明申购内容：高精度梯度磁力仪一、主要技术指标及配置从科学研究的实际需求出发，阐明申购仪器设备和主要配件的技术参数和性能，以及该仪器设备的先进性和适用性。
技术指标：绝对精度：小于0.2nT，普遍为0.1-0.2nT(大于2秒采样）普遍噪音值：0.05-0.13nT(大于2秒采样）读数分辨率：0.01nT测量范围：10,000nT-150,000nT梯度容量：7,000nT/m采样率：1，2，3，4，5，6，10，12，15，20，30，60秒采样模式：同步（连续或单点），异步（单点）GPS：内置GPS，定位精度2.5米通讯距离：通视情况下6.4km，实际通讯距离与所配置的天线有关，选配功能梯度同步精度：小于1us工作模式：单点，连续，梯度，梯度连续四种模式存储媒介：标配16GBSD卡，支持32GB及以上超大容量SD卡数据传输：SD卡或USB数据线电池指标：14.8V，6Ah无磁锂电池，可选配外置12V，12Ah常规锂电池，进行日变站工作。
工作温度：-40摄氏度-----70摄氏度重量：探头：0.8Kg；主机：1.9Kg（含电池）尺寸：探头：最大处直径80mm，长度170mm；主机：240*110*125mm；探头线2.5米数据预处理软件：Erev OGM-link，含日变处理，移动滑动平均滤波处理，坏点删除，平均相同测点，仪器噪音计算，绘制剖面图功能，航迹回传，支持GPS格式转换。
二、选型理由1.EREV质子磁力仪价格较为便宜；目前市面上的高精度质子磁力仪主要有三款，美国的EREV质子磁力仪、加拿大GSM19T磁力仪和捷克的PMG-2CILIYI,这三家在国内均有专门的代理商。
主要应用于高精度磁测及探矿、磁性基底和构造探测、地震前兆和火山前兆观测、工程和环境勘探、煤田及水文勘探、管道和地下爆炸物探测、考古、油气等行业。
质子磁力仪
LOGO
3 Overhauser磁力仪
此信号频率与待测地磁场关系为 T=（2π／ rp）×f (1) 式中：T ——地磁场强度，nT； f ——接收信号频率，Hz； rp——与质子有关的常数，称为磁旋比。 rp =(2.675 198 7 ± 0.000 007 5) ×108 T-1S-1 ，它不受外界因素如：温 度、压力、湿度的影响，并且有很精度的测定结果。因此， T=（2π／ rp）×f=23.487 4f (2) Overhauser磁力仪磁场的测量转换为探头传感器稳定自由基质子自旋 频率的测量。
LOGO
3 Overhauser磁力仪
• Overhauser磁力仪与质子磁力仪比较
• Overhauser磁力仪传感器探头产生射频磁场所需的能量很小，只有质 子磁力仪的1/4； • 射频磁场频率位于进动信号频率之外，从而最大程度地消除了噪声； • 极化过程和进动信号观测可同时进行，从而提高了观测效率。
LOGO
3 Overhauser磁力仪
• 工作原理 将带有不成对电子的特殊液体与氢原子结合并置于射频(RF)磁场 之中进行极化，随之被极化的不成对电子便会将其极化信息传递给氢 原子，于是就产生了进动信号。这种进动信号对总磁场强度的变化有 很高的灵敏度，特别适用于高精磁测。与直流极化和静态极化质子磁 力仪不同， overhauser磁力仪采用的是动态极化的方式。 Overhauser磁力仪探头传感器有两个线圈，一般是绕在盛有不成 对电子与氢原子结合的特殊液体的玻璃容器外面。特殊液体存在电子 自旋和质子自旋两个自旋系统，常采用具有稳定自由基的有机溶剂作 为工作物质。一个是激励线圈，与射频振荡器连接，射频频率等于工 作物质中电子在地磁场的共振频率；另一线圈是信号接收线圈，接收 overhauser效应所产生的信号。
PMG-2中文说明书(1)
PMG-2 质子磁力仪和梯度磁力仪操作手册目录1. 介绍2. 技术指标3. 描述3.1 探头与配件3.2 主机3.3 工作原理3.4 操作控制3.5 显示4. 操作4.1 电源供应4.2 开/关机4.3 电池状况检测5. 基本设置5.1 设置当地时间-TIME5.2 调节磁力仪-TUNE5.3 设置背景灯-BACKLIGHT5.4 选择测量模式-MODE5.5 设置自动关机时间-TIME5.6 设置位置-POSITION5.7 返回所存储的数据-MEMORY6. 测量6.1 装机6.2 探头固定6.3 调谐6.4 单点模式测量6.5 梯度模式测量6.6 自动模式测量7. 数据内存7.1 清除和检查数据-Erase7.2 数据存储7.3 显示存储的数据7.4 数据传输到电脑8．补充信息8.1 USB界面8.2 充电器8.3 保养和维修工作8.4 存储和运输8.5 保修8.6 装箱单1 介绍PMG-2质子磁力仪是一种有内置电池的便携式仪器。
它通过测量氢原子核的质子旋进频率来测量地磁场的绝对值。
磁感应强度矢量又称为磁场矢量。
PMG-2磁力仪有三种测量模式来测量地磁场：单点（SINGLE）模式只用一个探头工作，测量探头附近的磁场总量。
探头接到探杆的顶端。
梯度（GRAD）模式使用两个探头工作。
两个探头同时测量探头所在位置的磁场总量，梯度值为两个探头所测的水平或者垂直磁场的差值：由上端探头测得的磁场值减去下端探头测得的磁场值。
梯度测量消除了一部分干扰域的不良影响，弥补了区域场的影响，不依赖于地球磁场的日变。
自动（AUTO）模式使用一个探头，在一段设定好的时间内重复测量。
测量开始时间和测量间隔需提前设置好。
本模式用于测量地磁场的日变化。
测量结果存储于内部存储器中。
数据可以通过系统提供的软件用USB线导入电脑中，该软件将数据保存在外部计算机上的文本文件中。
仪器的供电由一个内置的无磁铅酸可充电电池来完成，它的无磁性可保证测量结果的准确性，设备也提供充电器。
PM-2质子磁力仪使用说明书
§1.概述质子磁力仪属于众多磁力仪中的一个精度较高的分支，它即使对较弱磁性物的测量，如地球的磁场，仍能取得较高的分辨率和精度，所以即使对地球磁场的微弱的变化，也能够测知。
它的工作原理是利用氢质子在磁场中的旋进现象进行测量的。
在传感器中，充满了含氢的液体，这些氢质子在被仪器强制极化之前，处于无规律的排列状态。
当人为对其加上一个极化信号后，质子将做旋进运动。
极化信号消失后，质子的旋进将主要受到外界磁场的影响会逐渐消失，通过对受旋进影响的传号器中频率的测量，来测知外界磁场的大小。
不断对这个动作进行循环，即可持续测量。
该仪器磁场测量精度为±1nT，分辨率高达0.1nT，完全符合原地矿部发布的《地面高精度磁测工作规程》要求。
§1.1.应用范围■矿产勘查，如铁矿、铅锌矿、铜矿等■配合矿区勘探，研究矿体的埋深、产状和连续性，研究矿体的形状、大小，估计矿床规模■石油、天然气勘查，研究与油气有关的地质构造及大地构造等问题■普查、详查、地质填图■航空及海洋磁测的地面日变站■断层定位■考古■水文■工程勘查，如管线探测等■地震前兆监测，火山观测以及其它环境及灾害地质工作1■小型铁磁物体的探测等§1.2.主要特点■可进行地磁场总场测量及梯度测量（水平梯度或垂直梯度，需增配专用探头及探头架）■可外接GPS，存储测点坐标值■可用于野外作业，也可用做基站测量■内置实时时钟，测量结果连同测量时刻一并存储，还能定时测量、存储■大屏幕显示，全中文界面，自动显示磁场强度曲线，操作简单■既可全量程自动调谐，也可人工调谐■轻便便携，整套系统使用背包背带，一人即可完成全部测量任务■具有USB、RS-232C 二种计算机接口■专业地质软件可绘制等值线图、剖面图等■内存大，可存24万个测点，带掉电保护功能。
■硬质铝合金外壳，专用防水接头，可适用于恶劣环境，防震、防雨■信号质量适时监控，信号质量下降可及时发现以便采取措施补救§1.3.系统描述本质子磁力仪利用质子旋进的原理，来测量地球磁场的磁场总量绝对值。
井中质子磁力仪与高精度井中磁测方法技术
井中质子磁力仪与高精度井中磁测方法技术雷振英米宏泽（中国地质科学院地球物理地球化学勘查研究所）一、井中高精度质子磁力仪研制1、研制工作主要进展在中国地质调查局的项目支持下，研制成功我国首台井中高精度质子磁力仪，为开展中弱磁性井中高精度磁测方法技术研究提供了技术支撑。
主要取得以下研究进展：（1）研制成功高精度小口径（Φ<45mm）井中质子磁力仪传感器，解决了传感器的尺寸小型化、高精度测量、封装材料及其防水性结构等技术问题。
（2）研制开发了井中仪器磁测电路，包括探头的极化电路、调谐电路、放大电路、锁相环等，以及单片机为核心控制各部分工作的逻辑电路。
（3）采用先进的单片机技术，研制了地面控制采集器，解决了与井中仪器进行数据传输及仪器控制等技术问题。
（4）采用无磁的玻璃钢和钛钢外管材料，研制了适用于小口径深孔磁测的井中仪器结构。
研制的CZJ-1井中质子磁力仪（图1）是利用氢质子磁矩在地磁场中自由旋进的原理制成的高灵敏度弱磁测量装置，主要应用于井中地球磁场总向量的观测，是中弱磁性矿体勘查的有力工具。
CZJ-1井中质子磁力仪的特点是：高分辨率、全量程自动调谐、点阵式LCD 现场显示观测数据和曲线，数据自动记录和存储，全中文菜单，可与电脑串接进行数据处理。
操作简单、结构合理、体积小、重量轻、抗干扰能力强、耗电量小、工作稳定可靠。
CZJ-1井中高精度质子磁力仪研制成功，为我国中—弱磁性矿区开展井中磁测找矿提供了可用设备，填补了我国在这一领域的空白。
2、仪器主要技术指标CZJ-1井中质子磁力仪的主要技术参数:①磁场测量范围：30000nT—70000nT；②分辨率：0.1nT ；③磁场测量精度：≤±5nT；总场绝对强度50000nT时±5nT；④梯度允许范围：≤5000nT/m⑤环境温度：-15℃～+50℃；⑥环境湿度：≤95%（25℃）；⑦数据存储量：日变方式：不少于45h（在典型读数间隔为10秒时），点测方式：不少于8000个点；⑧主机电源：锂离子电池：12.8V～16.8V/5 Ah，连续工作不少于17h（日变方式下，典型读数间隔为10s时）。
成都理工大学 地球物理学院 磁法生产实习报告
成都理工大学地球物理学院磁法生产实习报告姓名：XXXX学号：XXXX专业：XXX指导教师：XXX完成日期：XXX目录一、概述 (2)二、实习目的 (3)三、实习任务 (3)四、实习内容与实习要求 (4)五、实习安排 (4)六、野外工作方法技术及质量评估 (5)1、测点及测线的布置 (5)2、工作方法 (5)2.1、仪器 (5)2.2、磁场观测及各项改正 (5)3、质量评估 (8)七、地质及地球物理特征 (11)1、地质特征 (11)2、地球物理特征 (12)八、成果分析与解释推断 (14)九、结论与建议 (18)一、概述磁法勘探是通过观测和分析由岩石、矿石（或其他探测对象）磁性差异所引起的磁异常，进而研究地质构造和矿产资源（或其他探测对象）的分布规律的一种地球物理勘探方法。
它是发展最早、应用最广，最为经济的一种方法。
磁法勘探工作一般可以分为以下几个阶段：踏勘设计阶段：接受任务后，首先要收集有关工区的地质、地球物理特征等资料，并组织现场踏勘，编写本区磁测工作的设计书，报请上级主管部门批准后方能施工。
野外施工阶段:包括仪器设备的性能检查，测区测网的敷设、基点及基点网的建立、观测磁异常、物性标本采集和测定，质量检测，室内整理计算及绘制各种野外成果图件。
数据处理阶段：根据所获得的磁测资料及地质任务，提出相应的数据处理方案，为磁测资料的分析解释提供资料。
解释分析和提交成果报告阶段：包括物探解释和地质解释。
磁法具有广泛的应用，例如：在区域地质调查中的应用包括：①进行大地构造分区，研究深大断裂，确定接触带、断裂带、破碎带和基底构造；②划分沉积岩、侵入岩、喷出岩以及变质岩的分布范围，进行区域地质填图；③研究区域矿产的形成和分布规律。
在普查找矿工作中的应用包括：①直接寻找磁铁矿床，普查与磁铁矿共生的铅、锌、铜、锡等弱磁性矿床，普查与磁铁矿共生的金、锡、铂等砂矿床；②普查铝土矿、锰矿、褐铁矿和菱铁矿等弱磁性沉积矿床；③查明各种控矿构造并进行控矿因素填图，圈定基性、超基性岩，寻找铬、镍、钒、钴、铜、石棉等矿产；④圈定火山颈以寻找金刚石，圈出热液蚀变带以寻找夕卡岩型矿床和热液矿床（见气化热液矿床；⑤普查油气田和煤田构造，研究磁性基底控制的含油气构造，圈定沉积盖层中的局部构造，以及探测与油气藏（见圈闭）有关的磁异常，进行普查找油研究与火成岩有关的煤田构造及圈定火烧煤区的范围。
高精度磁法勘探实习报告(质子磁力仪学习)
本科生实习报告实习类型生产实习题目高精度磁法学院名称地球物理学院专业名称勘查技术与工程学生姓名0000000学生学号0000000000000指导教师贾真李军张赛民李才明实习地点成都理工大学校内实习成绩二〇一七年十二月二〇一七年十二月填写说明1、实习类型填写为：认识实习、生产实习、教学实习、综合实习等与专业培养方案一致的实习类型；2、专业填写为专业全称，有专业方向的用小括号标明；3、封面底下日期请填写实习日期，应与培养方案的实习时间吻合；4、格式要求：①用A4纸双面打印（封面双面打印）或在A4大小纸上用蓝黑色水笔书写。
②打印排版：正文用宋体小四号，1.5倍行距，页边距采取默认形式（上下2.54cm，左右2.54cm，页眉1.5cm，页脚1.75cm）。
字符间距为默认值（缩放100%，间距：标准）；页码用小五号字底端居中。
③具体要求：题目（二号黑体居中）；摘要（“摘要”二字用小二号黑体居中，隔行书写摘要的文字部分，小4号宋体）；关键词（隔行顶格书写“关键词”三字，提炼3-5个关键词，用分号隔开，小4号黑体)；正文部分采用三级标题；第1章××(小二号黑体居中，段前0.5行)1.1 ×××××小三号黑体×××××（段前、段后0.5行）1.1.1小四号黑体（段前、段后0.5行）参考文献（黑体小二号居中，段前0.5行），参考文献用五号宋体，参照《参考文献著录规则（GB/T 7714－2005）》。
摘要成都理工大学2014级专业1-3班于2017年12月18日至20日在校内青年友谊林开展了磁法勘探实习。
整个实习可以分为五个环节，包括实习内容讲解、仪器性能检测、测线观测、磁性参数测定以及数据处理。
12月18日上午，在东苑教室实习老师首先进行了实习内容讲解，主要包括实习内容、要求及报告的具体编写；12月18日下午，实习老师带我们在青年友谊林进行了仪器（PMG2 型质子磁力仪）的使用讲解与性能测试，主要包括噪声水平与探头一致性检测；12月19日，同样在青年友谊林，实习老师带我们进行了测线观测以及观测数据的处理解释；12月20日，同样在青年友谊林，实习老师带我们进行了磁性参数的测定以及测得的磁性数据的处理解释。
pm-2质子磁力仪
产品名称：pm-2质子磁力仪品牌/型号：pm-2质子磁力仪详细说明：产品简介：产品介绍：PM-2增加标本测量和梯度测量PM型质子磁力仪属高精度磁力仪，用来测量地球磁场总量的绝对值，磁场测量精度±1nT，分辨率0.1nT,完全符合《地面高精度磁测技术要求》。
配专用操作软件，更方便的使用磁法工作中于野外测量和日变工作。
主要特点：1.仪器可选择三种工作方式:单点测量:现场测量地磁总场。
自动测量：日变测量。
梯度测量：配双传感器，进行磁场梯度测量，标本测量：配标本架及梯度传感器。
2.可进行地磁场总场测量及梯度测量(水平梯度或垂直梯度,配专用探头及探头架)和标本测量,配专用测量装置。
3.可用于野外作业,也可用做基站测量。
4.大屏幕显示,全中文界面,自动显示磁场强度曲线,操作简单。
5.带背光的液晶显示器,方便夜间测量。
6.既可全量程自动调谐,也可人工调谐。
7.轻便便携,整套系统使用背包背带,一人即可完成全部测量任务。
8.具有USB、RS-232C二种计算机接口。
9.专业地质软件可绘制等值线图、剖面图等。
10.内存大,可存20万个测点,带掉电保护功能。
11.硬质铝合金外壳,专用防水接头,可适用于恶劣环境,防震、防雨12.信号质量适时监控,信号质量下降可及时发现以便采取措施补救。
技术指标：1.测量范围:25000-80000nT2.测量精度:±1nT3.分辨率:0.1nT4.梯度范围:5000nT/m5.存储数据:200000个读数6.存储时间:10年7.液晶显示:320×100×145mm 8.电脑接口:USB口,可直接作为U盘使用(WINXP直接驱动)9.RS-232C串口(300-119200波特率可选) 10.电源电压:内置可充电4Ah锂电池11.主机尺寸:232×100×145mm 12.传感器:直径70mm,长140mm13.主机重量:包括电池1.9公斤14.传感器:0.8公斤15.温度范围:-10°C到+50°C 标准配置及选件:1.主机2.传感器3.测杆4.充电器5.背包6.手提箱7.软件及操作手册 8.传感器(可选件,用于梯度测量)9.测杆(可选件,用于梯度测量) 10.标本架(可选件,用于标本测量)。
第二章 磁法勘探
4、磁偶极子、磁矩 磁偶极子：当两个等量异号的点磁极相距很近时， 将其看成一个整体。 磁矩：衡量磁偶极子磁性强弱的物理量。
M ml
5、磁化、磁化强度、磁化率 磁化：将原来不显磁性的物体，放入磁场中，由 于磁场的作用，该物体也能获得磁性，并产生附加 磁场。这种现象称为磁化。 磁化强度－－衡量物体磁化强弱的物理量。
Z a ( )
x
第一节 磁法勘探的基础知识
一、有关磁学知识 1、磁性、磁性体 2、磁极、磁极强度 磁极：磁性体不同部位磁性不同，两端磁性强； 磁针指北---N（+）磁极 磁针指南---S（-）磁极 磁极强度（m） ：衡量磁性体磁性强弱的物理量。 当两个点磁极相距1cm，如果其作用力为1达因， 则它们的磁极强度为1个CGSM单位。
4、应力作用： 应力作用会使岩石的磁性减弱，所以在构造破碎 带上往往出现低、负异常。 5、磁性地质体的形状： 不同形状的磁性体产生不同的消磁场，使不同形 状的磁性体显示出不同的磁性。
第三节 磁法勘探仪器及地面磁测资料整理
一、仪器 机械式磁力仪---相对测量； 电子式磁力仪： 磁通门式磁力仪； 核子旋进磁力仪； 光泵磁力仪； 超导磁力仪。
第二章 磁法勘探
以不同岩矿石间的磁性差异为基础，通过观测地 磁场的变化（磁异常）来找矿解决某些地质问题的 一种物探方法。 该方法应用最早，理论相对完善成熟。由于观测 天然存在的地磁场(天然场源法)，不需人工场源， 因此仪器轻便工作方法简单，工作效率高成本低， 应用广泛。 1640年瑞典人开始用罗盘找磁铁矿，1870年泰 朗和铁贝尔制成找磁铁矿的万能磁力仪，是地球物 理勘探学科形成的标志。此后，新仪器不断出现， 灵敏度不断提高，磁法勘探的应用范围不断扩大。
地磁图及地磁要素在地球表面的分布规律: 1)等值线大致平行于地理纬线; 2)赤道附近Z=0;H达到最大(0.3—0.4Oe); 3)随纬度增加,Z增大,H减小;在两极附近H=0；Z达到 最大; 4)北半球Z,I为正值,南半球相反。 地磁场的基本磁场位于球心的磁偶极子磁场相当。
磁法勘探在新疆鄯善恰特卡尔云海地区的应用
磁法勘探在新疆鄯善恰特卡尔云海地区的应用作者：胡尊平张静李大海陶鹏飞牛辉刘超来源：《新疆地质》2022年第02期摘要：利用捷克PMG-2質子磁力仪，对新疆云海地区进行高精度磁法测量，获取直接的磁异常数据。
通过化极处理和不同高度延拓分析，圈定重点找矿靶区。
据铜镍矿与基性-超基性岩关系，进行间接找矿。
经物性测量，本区基性-超基性岩和镍矿种均具有磁性。
铜镍矿赋存于基性-超基性岩中，单一磁法原本不能解决问题，但从地质上考虑铜镍矿与基性-超基性岩的产出关系，可利用高精度磁法实现间接寻找铜镍矿。
同时，对比分析矿区磁场特征，建立地质-地球物理找矿标志，进行找矿预测。
在重点区段实施工程验证，见矿率高，说明地面高精度磁法测量具有找寻铜镍矿的可行性和有效性。
关键词：地面高精度磁法;基性-超基性岩;铜镍矿;三维立体图;地质-地球物理标志;间接找矿磁测方法在直接或间接寻找铁磁性矿物上具有高效快捷特点，以铁磁性矿物为目标属于直接寻找，以与铁磁性矿物相关的岩体为目标则属于间接寻找[1-4]。
在新疆鄯善县云海工区内，据地质调查成果，铜镍矿体主要赋存在基性-超基性岩体中。
基性-超基性岩经物性测量，具有较强的磁性，为通过高精度磁法测量间接寻找铜镍矿体提供了先决条件。
1 地质概况云海研究区地层属塔里木地层大区（图1），北天山地层区南准噶尔北天山地层分区之觉罗塔格地层小区，以康古尔断裂为界，以北主要出露下石炭统小热泉子组、上石炭统底坎尔组，以南主要出露下石炭统苦水组、干墩组，上石炭统梧桐窝子组。
下二叠统阿其克布拉克组在康古尔断裂南北均有分布[5-8]。
矿区内出露地层为下石炭统小热泉子组和干墩组（图2）。
小热泉子组分布在调查区北部，康古尔断裂北侧（F5断裂），主要为一套火山碎屑岩夹火山熔岩、沉积碎屑岩，变形变质较弱，发育石炭—二叠纪侵入岩。
干墩组分布在调查区西南部康古尔断裂南侧康古尔韧性剪切带中，主要为一套海相复理石杂砂岩建造，岩石变形、变质强烈。
高精度磁法测量工作流程(2021整理)
目录第一章出队前的筹办..................................... ２第一节野外用品筹办.................................. ２第二节工期确实定及资金的筹办........................ ２第二章野外操作步调..................................... ２第一节踏勘......................................... ２第二节测网布设...................................... １第三节磁法测量...................................... ２第三章室内资料整理................................... １９第一节数据整理.................................... １９第二节图件绘制.................................... ２２第三节成果提交................................... ２９第四章仪器的保管和维护............................... ３０附表附图.............................................. ３１第一章出队前的筹办第一节野外用品筹办在接到出队任务时，磁测小组成员必需将出队所需的仪器、材料，测量物性标本的东西〔标本架、电子称、钢尺、罗盘、记录本等〕筹办好，对野外安然办法物品等物资进行清点，发现所缺应当即上报负责人进行购置。
当确定出产东西配备齐全后，小组成员须共同查抄仪器及配套东西的完好程度，经查抄一切正常后，由工程负责人进行磁法仪器的分配，并做好相关记录。
同时提醒工作人员在野外的出产本卷须知和操作规程，各操作员接到仪器后要妥善保管、不按期的查抄和维护，确保野外出产的顺利进行。
磁法工作方法2
物探工作（磁法）5.3.1 主要技术指标根据相关规定和具体的实际情况，把主要的技术指标定为如下：1、磁测总误差：≤±5nT。
2、测点用GPS定位，平面位置均方误差小于±10m，高程均方误差小于±4m。
3、磁法扫面及磁法剖面工作比例尺1∶1万，正常工作区按工程布设；通过研究地形发现，部分地区地形限制无法到达点位进行测量，可以进行点位偏移，垂直测线方向偏移最大不得超过实际线距的20%；沿测线方向偏移最大不超过设计点距的20%。
如遇特殊地形无法通行时，允许适度空点或走自由线。
在野外工作中，对发现的高磁异常及成矿有利区，要及时加密测点，以控制异常体的形态、规模等特征。
5.3.2 预期成果1、提交原始记录归档资料。
磁法资料主要包括：GPS鉴定合格文件；GPS野外现场校验记录；磁力仪探头试验记录；磁力仪噪声试验记录；磁力仪一致性试验记录；日变起算点工作记录；各阶段试验工作小结；磁测日变原始数据记录；磁测原始数据记录；经改正后的磁测成果数据记录；各阶段磁测质量检查原始数据记录；各阶段磁测质量检查结果报表；磁性标本测定原始数据记录；磁性标本测定参数统计表；磁性标本测定质量检查原始数据记录；磁性标本测定质量检查报表；磁性标本测定日变数据；磁测标本测定工作小结；磁测工作自检记录卡；磁测工作互检记录卡；磁测工作抽检记录卡；磁测工作验收记录；磁测野外工作总结；高精度磁力仪性能试验原始曲线图册；质量检查对比曲线图图册；岩石磁性参数统计图；工作成果总结。
2、提交的各类技术文件应附必要的工作区域、仪器型号、参数选择、工作者等相关技术说明。
要求记录完整，封面字体、规格统一，磁测原始数据文件同时应提交附技术说明的Excel数据格式的光盘。
3、提交成果资料。
野外施工完后主要提交成果包括：工作报告、磁测工作实际材料图、磁场剖面平面图、磁场化极后等值线平面图及向上延拓等值线平面图、磁异常划分及推断解释图（推断平面图及推断剖面图）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：PMG-2质子磁力仪产品类别：物探设备
测量原理：
自然界的岩石和矿石具有不同磁性，可以产生各不相同的磁场，它使地球磁场在局部地区发生变化，出现地磁异常。
利用磁力仪发现和研究这些磁异常，进而可以寻找磁性矿体和研究地质构造。
磁法勘探是常用的地球物理勘探方法之一，它主要用来寻找和勘探有关矿产（如铁矿、铅锌矿、铜矿等）、进行地质填图等。
应用范围：
由于质子磁力仪具有精度高、便携等众多的优点，它已经被广泛地应用在以下领域：
矿产勘察，根据矿石中有用矿物质具有磁性或有磁性矿物与之共生的特点，进行直接找矿，或根据矿体在成因或空间上与某些磁性地质体构造有关的特点，进行间接找矿。
这些矿包括铁矿、铅锌矿、铜矿等
地震前兆监测，火山观测以及其它环境及灾害地质工作
配合基础地质调查，进行地质填图
对铁桶、铁罐等铁制品埋藏物定位
探测与磁性相关的地质构造
铁制军火侦测
管线探测
断层定位
配合矿区勘探，研究矿体的埋深、产状和连续性，研究矿体的形状、大小，估计矿床规模
工程勘察
环境勘探
水文
石油、天然气勘察，研究与油气有关的地质构造及大地构造等问题
工作原理：
质子磁力仪与其它类别的磁力仪原理不同，它属于众多磁力仪中的一个精度较高的分支，它即使对较弱磁性物的测量，
如地球的磁场，仍能取得较高的分辨率和精度，所以即使对地球磁场的微弱的变化，也能够测知。
它的工作原理是利用氢质子在磁场中的旋进现象进行测量的。
在传感器中，充满了含氢的液体，这些氢质子在被仪器强制极化之前，处于无规律的排列状态。
当我们人为对其加上一个极化信号后，质子将做旋进运动。
极化信号消失后，质子的旋进将主要受到外界磁场的影响会逐渐消失，通过对受旋进影响的传号器中频率的测量，来测知外界磁场的大小。
不断对这个动作进行循环，即可持续测量。
主要特点：可进行梯度测量（水平或垂直）
具有RS-232C计算机接口
硬质铝合金外壳，专用防水接头，可适用于恶劣环境，防震、防雨
高分辨率，分辨率为0.1nT，符合原地矿部发布的《地面高精度磁测工作规程》要求
专用软件可输出通用格式数据给专业地质软件，用于绘制等值线图、剖面图等相关资料
内存大，可存1万个测点
可用于野外作业，也可用做基站测量
轻便便携，整套系统使用背包背带，一人即可完成全部测量任务
背光2x16位LCD液晶显示。
LCD屏幕反应速度快、能耗低，背光灯可开关，无辐射、无闪烁，长期使用有利于健康
信号质量适时监控，信号质量下降可及时发现以便采取措施补救
既可全量程自动调谐，也可人工调谐
除主电池作为供电电源外，副电池用于保存设置和测量结果，数据可保存10年
系统描述：本质子磁力仪可以由内置电池或外接电源驱动。
它利用质子旋进的原理，来测量地球磁场的磁场总量绝对值。
它可以利用以下三种模式进行工作。
1.单点模式：只使用一个传感器进行工作，它检测传感器所在位置的地球磁场总量的绝对值。
2.自动模式：自动模式只使用一个传感器工作，它可以使仪器在设定的时间开始，以固定间隔的时间重复自动测量。
其中仪
器开始工作的时间和间隔时间可以通过软件来设置。
这个功能主要是用于日变修正。
3.梯度模式:（选项）：它必须使用两个传感器来工作。
测量结果将会贮存在仪器的内存中，当关机或更换电池时，数据不会丢失。
测量完毕回到实验室中后，数据可以通过专用软件下载至计算机中进行进一步处理。
专用软件可以将所测得数据下载至计算机，进行日变修正，并可对修正后的数据进行进一步处理，转换成通用的TXT文本格式。
利用这些标准格式，用户可以使用Surfer等更专业的地质软件，将测量结果绘出等值线图、剖面图等专业图，以供进一步分析使用，也可绘制出三维图使测量结果更加直观易读。
仪器的供电由内置的无磁可充电电池来完成。
当仪器测量时，电池的无磁性保证不会影响测量精度。
随机配有充电器。
仪表所有的功能都由一个内置的微机芯片来完成。
与这个微机芯片的对话是通过一个液晶LCD显示屏和仪器面板上的键盘来完成的。
仪器可以控制测量过程，提供数字信号的滤波，贮存时间，读数，测试信号质量和电池电压等。
技术指标：
测量范围：20,000-100,000nT
电源电压：内置可充电电池12V/4Ah，也可选用外接电源
测量精度：+/- 1nT
分辨率：0.1nT
工作时间：在单点和自动工作模式下可工作10，000个点，在梯度工作模式下可工作5,000个测点
梯度范围：5,000nT/m
存贮数据：10,000个读数
存贮时间：10年
主机尺寸：240 x 90 x 200mm
液晶显示：2x16位
传感器：直径80mm，长200mm
键盘输入：17键
主机重量：包括电池3.5公斤
电脑接口：RS-232C串口
传感器：0.7公斤
传输速率：300-9600波特率可选工作温度：-10C 到+60C
标准配置：
主机
背带
传感器
手提箱
测杆
软件及操作手册充电器
选件：
传感器(用于梯度测量)
测杆(用于梯度测量)。
