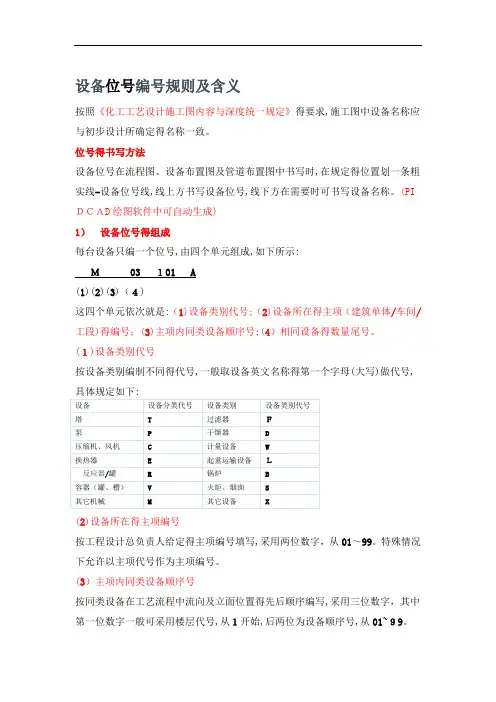

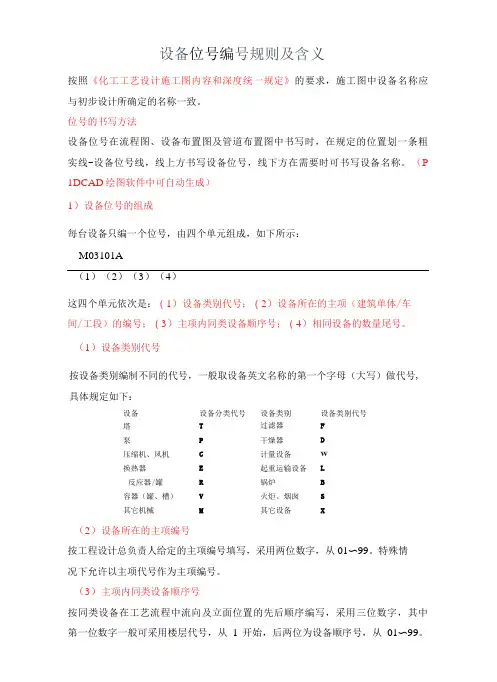

设备位号编号规则及含义

设备位号编号规则及含义

按照《化工工艺设计施工图内容和深度统一规定》的要求，施工图中设备名称应与初步设计所确定的名称一致。

位号的书写方法

设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。（PIDCAD绘图软件中可自动生成）

1）设备位号的组成

每台设备只编一个位号，由四个单元组成，如下所示：

M 03 101 A

（1）（2）（3）（4）

这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号

按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：

设备设备分类代号设备类别设备类别代号

塔T过滤器F

泵P干燥器D

压缩机、风机C计量设备W

换热器E起重运输设备L

反应器/罐R锅炉B

容器（罐、槽）V火炬、烟囱S

其它机械M其它设备X

（2）设备所在的主项编号

按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号

按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99（4）相同设备的数量尾号

两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

管道代号编号规则及含义

管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即
