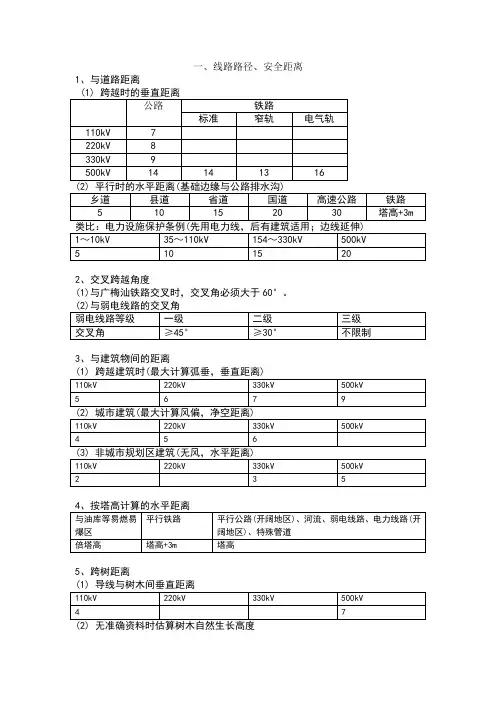

一、线路路径、安全距离
1、与道路距离
2、交叉跨越角度
(1)与广梅汕铁路交叉时,交叉角必须大于60°。
3、与建筑物间的距离
5、跨树距离
6、与石场距离
条件允许:500m以外;条件不允许:200m(背向爆破面)或300m(正向爆破面)以外。
8、与机场距离
与跑道端或跑道中心线距离≥4km。
10、与无线电台间距离
12、规程中与铁路、公路、河流、管道、索道及各种架空线路交叉或接近的基本要求
二、电气间隙
4、档中线间距离
C K f U
L D 65.04.0++=
6、绝缘地线绝缘子间隙 一般为15mm 。
三、绝缘配合、防雷
1、爬电比距配置
零~II级:0.9~0.95;III~IV级:0.8~0.85
2、复合绝缘子防雷选择
四、构架参数
1、构架尺寸
(1) 110kV
地线挂点高:12.75m;导线挂点高:10.25m。
(2) 220kV
地线挂点高:18.5m;导线挂点高:14.5m。(3) 500kV
地线挂点高:36m;导线挂点高:27.5m。
五、防振锤安装
说明: 最后一列的参考短路电流容量是考虑钢芯分流分热后的计算值,P值取0.85,该值仅作参考。在以热稳定筛选地线时以倒数第二列“短路电流容量”的值(按设计规程建议公式计算)为准。
七、输送功率
1、1996版输送功率(宜于与旧线路)
此版本的计算条件为无风无日照,最高线温为70℃。
2、2001版输送容量(适用于新建线路)
此版本的计算条件为:(1)导体最高允许温度分70摄氏度、80摄氏度、90摄氏度;(2)按环境风速0.5/秒,日照1000瓦/平方米,辐射系数及吸收系数均为0.9条件计算。
每回线路输送容量可以下式计算:
I
=U
n
S
⨯
3
⨯
⨯
式中:S——每回线路输送容量,MV A;
n——每相导线的分裂根数;
I——每根子导线的载流量,kA;(数值由下表查出,并除以1000)
U——线路的额定线电压,kV。
例:500kV线路,导线为4×LGJ-400/35,环境温度为35℃,最高线温为80℃,每回输送容量S为:
⨯
⨯
3=
=
⨯
⨯
=
4
⨯
⨯
U
S75
n
I
MVA
.0
.
773
2677
500
3
