熄焦塔塔高68m,外形尺寸:长12.60m,宽12.60m。
钢筋砼结构,采用C30混凝土;混凝土墙厚300mm。
标高±0.000m至+58.000m段,设计为缸砖内衬,缸砖规格230*113*65,内衬厚120mm。
底板及塔身内自±0.00至+68.00设有外露钢楼梯。
+8.230m、+19.470m、+27.970m、+42.970m、+57.970m、+66.470m处设有现浇砼平台。
塔体内0.150m处设有熄焦车轨道。
采用现浇钢筋混凝土基础,基础深度-4.60m、-3.00m,混凝土标号为:C30。
基础承台采用100厚C10砼垫层,独立基础,基础间用连梁连接。
本工程主要施工难度在于垂直运输以及垂直度的控制。
建设单位:XXXXXXXXXX公司设计单位:XXXXXXXXX公司监理单位:XXXXXXXXXXXX公司勘察单位:XXXXXXXXXXXXX施工单位:XXXXXXXXXXXXX2、工程施工依据及规范标准依据国家现行规范、规程、标准;设计图纸、勘察报告;ISO9001:2000、ISO14001:1996、OHSAS18001:1999综合管理体系标准。
结合以往施工同类工程的施工经验材料及我公司自己的工法,我公司施工能力、技术装备状况而制定。
施工所用规范列表如下:3、施工前准备工作3.1施工前有关技术人员要仔细审阅图纸,并要内部先行图纸自审,且做好记录,尤其要注意与其他专业的配合问题。
某焦化工程施工施工组织方案
某焦化工程施工施工组织方案一、项目概况本项目是某焦化公司的焦化工程项目,项目总投资约X亿元,占地面积为XX平方公里。
该项目的主要目标是建设一座新的焦化装置,提高生产能力,改善煤气质量,并降低环境污染。
本项目的主要工程包括选煤、炼焦、焦炉煤气净化、焦化废水处理等。
施工过程中,需要按照相关规范和要求进行设计、施工、监控和调试。
二、施工组织方案2.1 施工目标本施工组织方案的主要目标是确保焦化工程施工过程中的安全、质量和进度。
具体目标如下:1.安全:保证施工过程中的安全,防止事故的发生,保障施工人员的生命安全。
2.质量:按照相关标准和规范要求,确保施工质量,提高设备的可靠性和运行效率。
3.进度:合理分配施工任务,严格控制工期,确保按时交付。
2.2 施工组织架构本施工组织方案的组织架构如下:•项目经理:负责项目的整体管理和决策,协调各方资源,确保施工目标的实现。
•工程部门:负责工程的设计、施工和监控,包括建筑、设备、电气等专业。
•安全部门:负责安全管理,制定安全措施和应急预案,并进行培训和监督。
•质检部门:负责施工质量的检查和评估,提出改进建议,确保施工质量符合要求。
•环境保护部门:负责监控和管理施工过程中的环境污染,确保达标排放。
2.3 施工流程本施工组织方案的施工流程如下:1.前期准备阶段:–进行项目启动会议,确定施工目标、策划和资源分配。
–成立施工组织机构,明确各个部门的职责和权限。
–制定施工计划,包括工期、施工序列、资源需求和配套措施等。
–进行现场勘察,了解施工环境和条件,制定安全措施和应急预案。
2.施工准备阶段:–按照设计要求和规范,编制施工图纸和施工方案。
–采购所需材料和设备,确保施工过程中的物资供应。
–组织施工人员的培训和考核,提高施工技能和安全意识。
3.施工实施阶段:–进行地基处理和基础施工,确保工程的稳定性和承载能力。
–安装设备和管道,进行接口调试和试运行。
–进行系统调试和联调,确保工程设备的正常运行和安全性。
熄焦塔施工方案范文
熄焦塔施工方案范文一、项目背景与施工目标熄焦塔是煤气洗净过程中的一项关键设备,主要用于焦炉煤气中的焦炉煤气渣滓的分离,确保煤气洗净后的质量。
由于熄焦塔涉及到高温、高压等复杂工艺参数,因此在施工过程中需要谨慎操作,确保施工质量和安全目标的实现。
本施工方案的目标是保证熄焦塔的顺利安装和调试,确保设备的正常运行和安全使用。
二、人员组织与分工1.项目经理:负责总体施工管理,包括项目计划制定、进度控制和协调各方资源。
3.施工人员:包括焊工、电工、测量人员等,根据施工方案进行具体操作,确保设备的安装质量。
三、施工准备工作1.预施工环境清理:清理施工现场,移除杂物和危险品,确保施工场地的干净整洁。
2.施工材料准备:根据熄焦塔的设计要求,准备所需焊材、电线、电缆等材料。
保证材料的规格和质量符合标准要求。
3.设备验收:对待安装的熄焦塔进行验收,包括外观、尺寸、规格等方面的检查。
四、施工流程1.基础施工:根据设计要求,进行熄焦塔基础的施工,包括打桩、浇筑混凝土等工作。
2.主体结构安装:根据施工图纸和工艺要求,进行主体结构的安装。
首先进行主组件的制作和焊接,然后进行吊装和定位。
在吊装过程中,需保证吊装设备的安全可靠。
3.管道安装:根据工艺要求,进行管道的安装和连接。
包括煤气进口管道、煤气出口管道等的安装。
4.电气设备安装:根据设计要求,进行电气设备的安装和接线。
确保电气设备的正常工作和安全使用。
5.防腐施工:对熄焦塔的内外表面进行防腐处理,确保设备的耐用性和使用寿命。
6.调试与试运行:进行熄焦塔的调试和试运行,包括对设备的各项工艺参数进行测量和调整,确保设备的正常运行和性能稳定。
五、安全措施1.施工现场设置警示标识,明确禁止人员入内。
2.严格按照操作规程进行施工,禁止擅自改动工艺参数。
3.施工人员需穿戴相应的防护设备,如安全帽、防护眼镜等。
4.提前做好危险源的识别和处理,确保施工过程中的安全性。
5.定期对设备进行安全检查和维护,确保设备的正常运行。
焦化消防工程施工方案

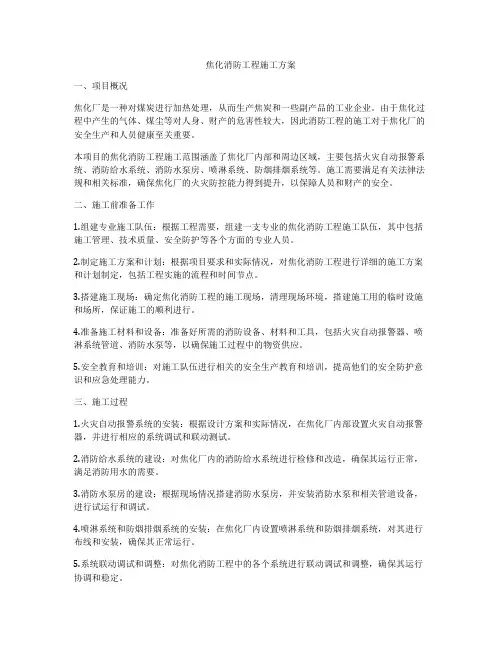

焦化消防工程施工方案一、项目概况焦化厂是一种对煤炭进行加热处理,从而生产焦炭和一些副产品的工业企业。
由于焦化过程中产生的气体、煤尘等对人身、财产的危害性较大,因此消防工程的施工对于焦化厂的安全生产和人员健康至关重要。
本项目的焦化消防工程施工范围涵盖了焦化厂内部和周边区域,主要包括火灾自动报警系统、消防给水系统、消防水泵房、喷淋系统、防烟排烟系统等。
施工需要满足有关法律法规和相关标准,确保焦化厂的火灾防控能力得到提升,以保障人员和财产的安全。
二、施工前准备工作1.组建专业施工队伍:根据工程需要,组建一支专业的焦化消防工程施工队伍,其中包括施工管理、技术质量、安全防护等各个方面的专业人员。
2.制定施工方案和计划:根据项目要求和实际情况,对焦化消防工程进行详细的施工方案和计划制定,包括工程实施的流程和时间节点。
3.搭建施工现场:确定焦化消防工程的施工现场,清理现场环境,搭建施工用的临时设施和场所,保证施工的顺利进行。
4.准备施工材料和设备:准备好所需的消防设备、材料和工具,包括火灾自动报警器、喷淋系统管道、消防水泵等,以确保施工过程中的物资供应。
5.安全教育和培训:对施工队伍进行相关的安全生产教育和培训,提高他们的安全防护意识和应急处理能力。
三、施工过程1.火灾自动报警系统的安装:根据设计方案和实际情况,在焦化厂内部设置火灾自动报警器,并进行相应的系统调试和联动测试。
2.消防给水系统的建设:对焦化厂内的消防给水系统进行检修和改造,确保其运行正常,满足消防用水的需要。
3.消防水泵房的建设:根据现场情况搭建消防水泵房,并安装消防水泵和相关管道设备,进行试运行和调试。
4.喷淋系统和防烟排烟系统的安装:在焦化厂内设置喷淋系统和防烟排烟系统,对其进行布线和安装,确保其正常运行。
5.系统联动调试和调整:对焦化消防工程中的各个系统进行联动调试和调整,确保其运行协调和稳定。
6.安全验收和监测:对施工完成的焦化消防工程进行安全验收和监测,确保其符合相关标准和要求。
熄焦塔施工方案

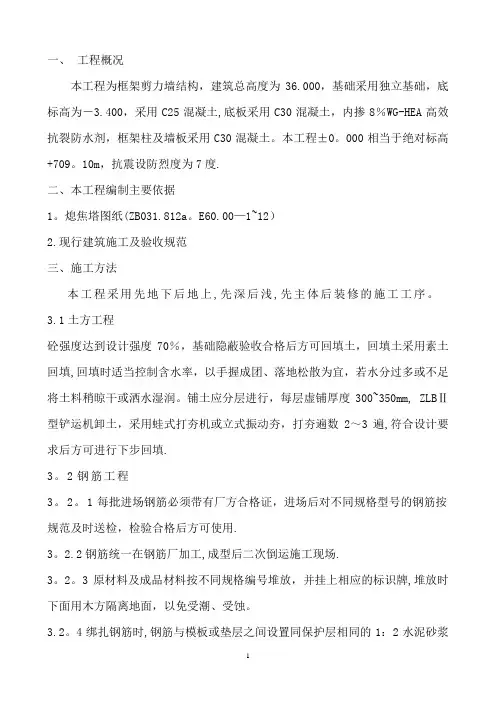

一、工程概况本工程为框架剪力墙结构,建筑总高度为36.000,基础采用独立基础,底标高为-3.400,采用C25混凝土,底板采用C30混凝土,内掺8%WG-HEA高效抗裂防水剂,框架柱及墙板采用C30混凝土。
本工程±0。
000相当于绝对标高+709。
10m,抗震设防烈度为7度.二、本工程编制主要依据1。
熄焦塔图纸(ZB031.812a。
E60.00—1~12)2.现行建筑施工及验收规范三、施工方法本工程采用先地下后地上,先深后浅,先主体后装修的施工工序。
3.1土方工程砼强度达到设计强度70%,基础隐蔽验收合格后方可回填土,回填土采用素土回填,回填时适当控制含水率,以手握成团、落地松散为宜,若水分过多或不足将土料稍晾干或洒水湿润。
铺土应分层进行,每层虚铺厚度300~350mm, ZLBⅡ型铲运机卸土,采用蛙式打夯机或立式振动夯,打夯遍数2~3遍,符合设计要求后方可进行下步回填.3。
2钢筋工程3。
2。
1每批进场钢筋必须带有厂方合格证,进场后对不同规格型号的钢筋按规范及时送检,检验合格后方可使用.3。
2.2钢筋统一在钢筋厂加工,成型后二次倒运施工现场.3。
2。
3原材料及成品材料按不同规格编号堆放,并挂上相应的标识牌,堆放时下面用木方隔离地面,以免受潮、受蚀。
3.2。
4绑扎钢筋时,钢筋与模板或垫层之间设置同保护层相同的1:2水泥砂浆垫块控制,垫块尺寸为50×50×h(h为设计要求的保护层厚度),用于侧壁的砂浆垫块应在垫块中埋设22#铁线.3.2。
5钢筋搭接宜采用闪光对焊或电渣压力焊,若须搭接,搭接长度按设计要求和规范规定进行.3。
2。
6钢筋邦扎前,核对成品钢筋的规格、形状、数量等与设计是否相符,若不相符,应及时纠正增补.钢筋网的邦扎,四周两行钢筋交叉点应每点焊牢,中间部分交叉点呈梅花型相隔交错绑扎牢固,但保证受力钢筋不移动.双向主筋的钢筋,须将交叉点全部扎牢,绑扎时绑扎点铁丝扣要成八字形,以免网片歪曲变形。
熄焦系统施工方案

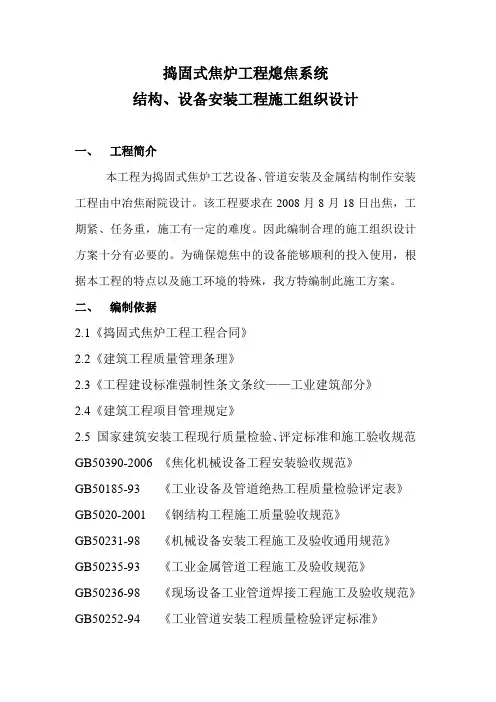

捣固式焦炉工程熄焦系统结构、设备安装工程施工组织设计一、工程简介本工程为捣固式焦炉工艺设备、管道安装及金属结构制作安装工程由中冶焦耐院设计。
该工程要求在2008月8月18日出焦,工期紧、任务重,施工有一定的难度。
因此编制合理的施工组织设计方案十分有必要的。
为确保熄焦中的设备能够顺利的投入使用,根据本工程的特点以及施工环境的特殊,我方特编制此施工方案。
二、编制依据2.1《捣固式焦炉工程工程合同》2.2《建筑工程质量管理条理》2.3《工程建设标准强制性条文条纹——工业建筑部分》2.4《建筑工程项目管理规定》2.5 国家建筑安装工程现行质量检验、评定标准和施工验收规范GB50390-2006 《焦化机械设备工程安装验收规范》GB50185-93 《工业设备及管道绝热工程质量检验评定表》GB5020-2001 《钢结构工程施工质量验收规范》GB50231-98 《机械设备安装工程施工及验收通用规范》GB50235-93 《工业金属管道工程施工及验收规范》GB50236-98 《现场设备工业管道焊接工程施工及验收规范》GB50252-94 《工业管道安装工程质量检验评定标准》《压力容器安全监察规程》《炉设备及管道安装规程》《熄焦泵使用说明书》三、施工组织方案3.1设备质量验收必须严把质量关,所有设备到达安装现场时必须进行检查和验收,以便发现制造和运输过程中的缺陷,并记录。
3.2管道的制作管道的制作在工厂进行,卷管的材料、规格必须符合设计要求并具有产品合格证明和材质证明。
卷管所有焊缝质量必须符合设计要求和规范规定,焊缝100%做煤油渗透试验,不合格不得出厂。
卷管的同一节上面纵向焊缝不宜大于两道,两纵向焊缝间距不得小于200㎜,卷管的周长为800㎜偏差不大于4㎜,周长800-1200㎜为4㎜。
卷管对接内壁错边不得超过壁厚的10%,且不大于2㎜,卷管端面与中心线的垂直偏差不大于管子外径的1%且小于3㎜平直读偏差不得大于1㎜/m。
土方开挖施工方案(熄焦塔)
土方开挖施工方案(熄焦塔)一、前言熄焦塔是焦化厂的重要设备,对于焦化过程起着至关重要的作用。
土方开挖施工是熄焦塔建设的重要环节之一,本文将对土方开挖施工方案进行详细讨论。
二、工程概况熄焦塔是焦化生产线上的一个关键设备,用于降温焦炭和去除焦炭中残余的焦油。
熄焦塔的底部需要进行土方开挖工程,以确保熄焦塔的稳定性和安全性。
三、施工准备在进行土方开挖施工前,需做好以下准备工作:1.制定详细的土方开挖方案和施工计划。
2.确保施工人员持证上岗,具备相关施工工艺和安全知识。
3.准备好开挖所需的施工机械和设备。
4.对施工现场进行勘测和标志,确保施工的准确性和顺利进行。
四、施工步骤土方开挖施工一般可分为以下几个步骤:1. 清理施工现场在施工现场清理出熄焦塔土方开挖的范围,清除杂物和障碍物,确保施工的顺利进行。
2. 开挖土方使用挖掘机等施工机械,按照设计要求逐层开挖土方,控制土方的开挖深度和坡度,确保土方开挖的顺利进行。
3. 处理开挖土方对开挖出的土方进行分类、堆放或处理,以便后续的回填或利用。
4. 检查施工质量在开挖过程中,对土方的开挖深度、坡度等进行检查和调整,确保土方开挖的质量符合设计要求。
五、施工安全在土方开挖施工过程中,需严格遵守相关的安全规定,确保施工人员和设备的安全:1.施工人员需穿戴好安全防护装备,严禁违章操作。
2.挖掘机等施工机械操作人员需具备相应的操作证书和经验。
3.施工现场需设置明显的安全警示标识,确保施工安全。
六、施工总结土方开挖施工是熄焦塔建设的重要环节,需要严格按照施工方案和要求进行,确保土方开挖的质量和安全。
希望本文对土方开挖施工方案有所帮助,为熄焦塔的建设提供参考。
以上为土方开挖施工方案(熄焦塔)的相关内容,希望对您有所帮助。
焦化塔施工方案
焦化塔施工方案1. 引言本文档旨在提供焦化塔施工方案的详细信息。
焦化塔是炼钢工艺中不可或缺的关键设备,其施工流程的合理性和质量对于生产线的安全运行和产品质量有重要影响。
本方案将从施工准备、施工流程、质量控制和安全管理四个方面进行详细阐述。
2. 施工准备2.1 施工计划在开始施工之前,需要制定详细的施工计划。
施工计划应包括施工时间、人员安排、物料采购、设备准备等内容,确保施工进度和质量的达到要求。
2.2 材料准备焦化塔施工所需的主要材料包括钢材、砖块、焊材等。
根据施工图纸和设计要求,准备相应规格和质量的材料,并对其进行检查,确保符合要求。
2.3 施工设备准备为了保证施工流程的顺利进行,需要准备一些必要的施工设备,如塔吊、脚手架、焊接设备等。
同时,还需要检查设备的安全性和使用状态,确保施工期间的安全。
3. 施工流程3.1 基础施工焦化塔的基础施工是整个施工的基础,包括挖掘基坑、浇筑混凝土等。
在基础施工过程中,需要严格按照设计要求和工艺规范进行操作,确保基础的牢固和稳定。
3.2 钢结构安装钢结构安装是焦化塔施工的核心环节之一。
首先需要安装焦化塔的主体结构,包括塔筒、塔盖和塔底等部分。
在安装过程中,需要采取适当的安全措施,确保安装质量和施工人员的安全。
3.3 砌筑和焊接在钢结构安装完成后,需要进行砌筑和焊接工作。
砌筑是指搭建焦化塔内部的砖砌体,需要按照设计要求进行砖砌,并使用专业的砌筑胶浆进行固定。
在焊接过程中,需要按照相关的工艺规范和焊接质量要求进行操作,确保焊接接头的牢固和焊缝的质量。
3.4 检验和调试砌筑和焊接完成后,需要对焦化塔进行检验和调试。
检验包括对焊接接头和砌筑砖体的质量进行检查,确保达到要求。
调试包括对焦化塔的各项设备和管道进行试运行,排除可能存在的问题,确保焦化塔的正常运行。
4. 质量控制4.1 质量检查在施工过程中,需要进行定期的质量检查。
质量检查应包括对焊接接头的无损检测、砖砌质量的抽检等。
