免费版 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴 A 上的凸轮2与杠杆3组成的凸轮机构将使冲头 4 上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取） ，分析其是否能实现设计意图？并提出修改方案。
解1）取比例尺 丨绘制其机构运动简图（图 b ）。
2）分析其是否能实现设计意图。
图a )由图 b 可知，n3， p i 4， p h 1， p 0， F 0 故：F 3n (2p lp h p) F 3 3 (2 4 1 0)0 0因此，此简单冲床根本不能运动（即由构件 3、4与机架5和运动副B 、C 、D 组成不能3）提出修改方案（图 c ）。
运动的刚性桁架），故需要增加机构的自由度。
图b)cDCC%EE图 图 clc2)2C4F P i ED C3 252 51 B1图a )图b )多4P h 03n 2 p i P h 解：n 33n 2p i P h 12、试画出图示平面机构的运动简图，并计算其自由度。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增 加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图 给出了其中两种方案）。
解：n 4， p i 5，P h 1，F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
EP h 1 , C、E复合铰链。
解3-1: n 7, p i 10 , P h 0, F 3n 2 p l解3-2: n 8 , p l 11 , p h 1 , F 3n 2 P i P h 1，局部自由度43-2解 3-3： n 9, p l 12 , p h 2, F 3n 2p ] p h 1解：n 10, p l 15, p h 0解：n 11 , P i 17 , P h 0N4、试计算图示精压机的自由度p 2P iP h3n 2 5 0 3 3 1 p 2P i P h 3n 2 10 3 6 2FFF 3n (2p i P h p) F F 3n (2p i P h P ) F310(2 15 0 1) 0 1 311(2 17 0 2) 0 1（其中E、D及H均为复合铰链）（其中c、F、K均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
机械原理第八版答案
机械原理课后答案西北工业大学机械原理及机械零件教研室编第八版第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
西北工业大学机械原理第八版课后练习题8-7
总结 当铰链四杆机构各杆的长度不满足杆长条件时， 则不论以何杆为机架，得到的均为双摇杆机构； 当铰链四杆机构各杆的长度满足杆长条件时，若以最短 杆为机架，得到双曲柄机构； 当铰链四杆机构各杆的长度满足杆长条件时，若以最短 杆的邻杆为机架，得到曲柄摇杆机构； 当铰链四杆机构各杆的长度满足杆长条件时，若以最短 杆的对杆为机架，得到双摇杆机构；
440760总结当铰链四杆机构各杆的长度不满足杆长条件时则不论以何杆为机架得到的均为双摇杆机构

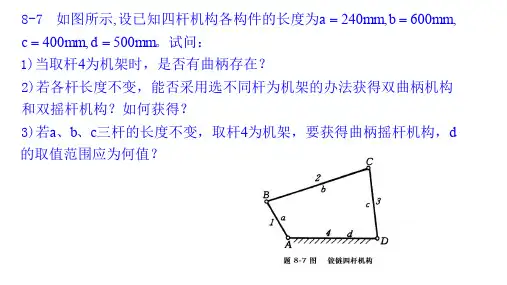

8-7 如图所示, 设已知四杆机构各构件的长度为a 240mm, b 600mm, c 400mm, d 500mm。试问： 1)当取杆4为机架时，是否有曲柄存在？ 2)若各杆长度不变，能否采用选不同杆为机架的办法获得双曲柄机构 和双摇杆机构？如何获得？ 3)若a、b、c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d 的取值范围应为何值？
解：最短杆为 1) a 240mm, 最长杆为b 600mm，因为a b c d , 所以满足杆长条件。又杆4为最短杆 杆1的邻杆，所以当取杆4 为机架时，有曲柄存在。
2)当取杆1为机架时，获得双曲柄机构； 当取杆3为机架时，获得双摇杆机构。
3)若0 d 40, 则杆4为最短杆，d 600 240 400, 满足杆长条件， 取杆4 最短杆 为机架，得到双曲柄机构，不满足题意； 若40 d 240, 则杆4为最短杆，d 600 240 400, 不满足杆长条件， 得到双摇杆机构，不满足题意； 若240 d 440, 则杆1为最短杆， 240 600 d 400, 不满足杆长条件， 得到双摇杆机构，不满足题意；
机械原理第八版课后练习答案(西工大版)2-3
<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
机械设计第八版课后习题答案西北大学机械原理

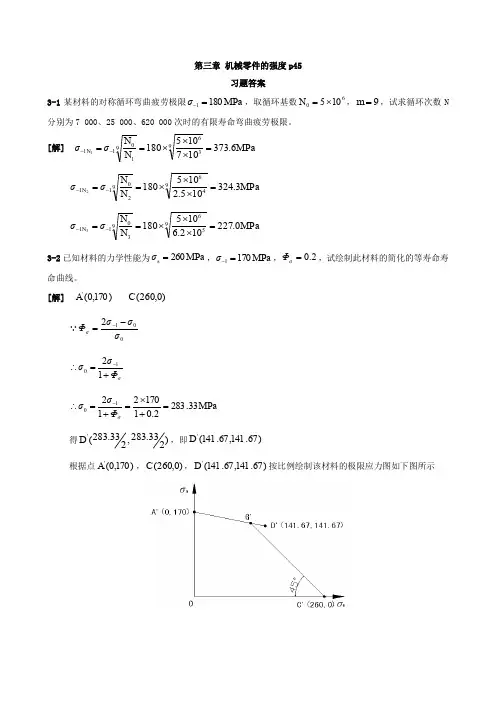

第三章 机械零件的强度p45习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
(完整版)机械原理第八版课后练习答案(西工大版)
<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
机械原理第八版课后练习答案(西工大版)(孙恒等)ppt课件
齿轮 3、5 和齿条 7 与齿轮 5 的啮合高副所提供的约束数目不同，因为齿轮 3、5 处只有一个 高副，而齿条 7 与齿轮 5 在齿的两侧面均保持接触，故为两个高副。 2-13 图示为一新型偏心轮滑阎式真空泵。其偏心轮 1 绕固定轴心 A 转动，与外环 2 固连在一 起的滑阀 3 在可绕固定轴心 C 转动的圆柱 4 中滑动。当偏心轮按图示方向连续回转时可将设 备中的空气吸入，并将空气从阀 5 中排出，从而形成真空。(1)试绘制其机构运动简图；(2) 计算其自由度。
F=3n- (2pl+ph- p’)- F’ =3×6- (2ⅹ7+2-1)- 2=1 上述两种结构的机构虽然自由度均为一，但在性能上却各有千秋：前者的结构较复杂，但没 有虚约束，在运动中不易产生卡涩现象；后者则相反，由于有一个虚约束，假如不能保证在
运动过程中构件 3、5 始终垂直，在运动中就会出现卡涩甚至卡死现象，故其对制造精度要求 较高。 （c）
1)取比例尺绘制机构运动简图 2)分析是否能实现设计意图
f 33241 0不合理
∵ f 0，可改为
2-12 图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。
解：
精选PPT课件
f 38210211 2-16 试计算图示凸轮-连杆组合机构的自由度
解： （b）
f 342511
解 (1)取比例尺作机构运动简图如图所示。 (2) F=3n-(2p1+ph-p’)-F’=3×4-(2×4+0-0)-1=1
精选PPT课件
2-14 图示是为高位截肢的人所设汁的一种假肢膝关节机构。该机构能保持人行走的稳定性。 若以胫骨 1 为机架，试绘制其机构运动简图和计一算其自由度，并作出大腿弯曲时的机构运 动简图。 解 把胫骨 l 相对固定作为机架．假肢膝关节机构的机构运动简图如图
西工大机械原理第八版答案(版)
.免费版平面机构的结构分析1、如图 a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮 1 输入，使轴 A 连续回转；而固装在轴 A 上的凸轮 2 与杠杆 3 组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺l绘制其机构运动简图（图 b）。
2）分析其是否能实现设计意图。
图 a）由图 b 可知，n 3 ，p l 4 ， p h1， p 0 ，F0故： F 3n (2 p l p h p ) F 3 3 (2 4 1 0) 00因此，此简单冲床根本不能运动（即由构件3、4 与机架 5 和运动副B、C、D 组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b）.为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图 c 给出了其中两种方案）。
图 c1）图c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图 a）解： n 3 ，p l 4 ， p h0 ， F 3n 2 p l p h1图 b）解： n 4 ，p l 5 ， p h1， F 3n 2 p l p h13、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆3－ 1解 3－ 1：n7 ，p l10 ， p h0 ， F 3n 2 p l p h 1 ，C、E复合铰链。
3－ 2解 3－ 2：n8 ，p l11 ， p h1， F3n 2 p l p h 1，局部自由度3－ 3解 3－ 3：n9 ，p l12 ， p h 2 ， F 3n 2 p l p h14、试计算图示精压机的自由度n 10 p15 p0n11 p17 p. p 2 p l p h 3n 2 5 0 3 3 1p2p l p h 3n 2 10 3 62 F 0F0F 3n ( 2p l p h p ) F F 3n (2 p l p h p )F3 10 (215 0 1) 0 1311 (217 0 2) 01（其中 E、 D 及 H 均为复合铰链）（其中C、F、K均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
西工大机械原理第八版答案
免费版平面机构的结构分析1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4 上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解1）取比例尺丨绘制其机构运动简图（图b）。
2）分析其是否能实现设计意图。
图a)由图b可知，n3，p i 4，p h 1，p 0，F 0故：F 3n (2p l p h p) F 3 3 (2 4 1 0) 0 0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架），故需要增加机构的自由度。
图b）3）提出修改方案（图c）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图给出了其中两种方案）。
DCE) %£E图cl）图c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a)解: n 3，p i 4，P h 0，F 3n 2p i P h 1 Array图b）解: n 4， p i 5，P h 1，F 3n 2 p i P h3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
解3—1: n 7, p l10, p h 0, F 3n解3-2：n 8, p l 11 , P h 1 , F 3n2P i解3-3：n 9, p l 12 , P h 2, F 3n 2P] p h 1N 4、试计算图示精压机的自由度5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
又 如在该机构中改选 EG 为原动件，试问组成此机构的基本杆组是否与前者有所不同。
解1）计算此机构的自由度2）取构件AB 为原动件时 机构的基本杆组图为此机构为n 级机构3）取构件EG为原动件时 此机构的基本杆组图为解：n 10, P i 15, P h 0p 2p i p h 3n 2 5 0 3 3F 0F 3n (2p i P h P) F3 10 （2 15 0 1） 0 1 （其中E 、D 及H 均为复合铰链）解:n 11 , P i 17 , P h 01p 2p i p h 3n 2 10 3 6 2FF 3n (2P iP h P) F3 11 (2 仃 0 2) 0 1（其中C 、F 、K 均为复合铰链）F 3n (2p i p h p ) F 3 7 2 10 1此机构为川级机构平面机构的运动分析1、试求图示各机构在图示位置时全部瞬心的位置（用符号R j直接标注在图上）2、在图a 所示的四杆机构中，I AB =60mm , l CD=90mm , l AD= l BC=120mm ,2=10rad/s，试用瞬心法求：1）当=165时，点C的速度V C；2）当=165时，构件3的BC线上速度最小的一点E的位置及其速度的大小；3）当V c=O时，角之值（有两个解）。
西工大机械原理第八版答案版
免费版平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺l μ绘制其机构运动简图（图b ）。
2）分析其是否能实现设计意图。
图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b ）3）提出修改方案（图c ）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。
3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
机械原理部分答案
<机械原理>第八版西工大教研室编第2章2-1 何谓构件何谓运动副及运动副元素运动副是如何进行分类的答：参考教材5~7页。
2-2 机构运动简图有何用处它能表示出原机构哪些方面的特征答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况答：参考教材12~13页。
2-4 何谓最小阻力定律试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗为什么答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理何谓基本杆组它具有什么特性如何确定基本杆组的级别及机构的级别答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"“高副低代”应满足的条件是什么答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副试画出仿腿部机构的机构运动简图，并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
机械原理第八版课后练习答案
机械原理第八版课后练习答案第八版第2章 2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的? 答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析^p ，而且也可用来进行动力分析^p 。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别? 答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代“?“高副低代”应满足的条件是什么? 答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上 2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取)，分析^p 是否能实现设计意图，并提出修改方案。
1)取比例尺绘制机构运动简图 2)分析^p 是否能实现设计意图解：不合理∵，可改为 2-12图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。
机械原理第八版答案
机械原理课后答案西北工业大学机械原理及机械零件教研室编第八版．第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况? 答：参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。
2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代?“高副低代”应满足的条件是什么?答：参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。
1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。
请说出你自己身上腿部的髋关节、膝关节和踝关节分别可2-10视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
