叶片泵
叶 片 泵
单作用叶片泵
结构组成 定子 内环为圆 转子 与定子存在偏心e，铣有z 个叶片槽 叶片 在转子叶片槽内自由滑动，宽度为B 左、右配流盘 铣有吸、压油窗口 传动轴
工作原理 排量公式
V= 4BzRe sin(π/z )
单作用叶片泵的特点
可以通过改变定子的偏心距 e 来调节泵的排量和流量。 径向液压作用力不平衡，因此限制了工作压力的提高。单作用叶片泵的额定压力一般不超 过7MPa。 叶片槽根部分别通油，叶片厚度对排量无影响。 因叶片矢径是转角的函数，瞬时理论流量是脉动的。叶片数取为奇数，以减小流量的脉动。 由于转子受有不平衡的径向液压作用力，所以这种泵一般不宜用于高压。
液压传动与气动技术
叶片泵
叶片泵又分为双作用叶片泵和单作用叶片泵。双作用叶片泵只能作定量泵用，单作用叶片 泵可作变量泵用。 双作用叶片泵因转子旋转一周，叶片在转子叶片槽内滑动两次，完成两次吸油和压油而得 名。 单作用叶片泵转子每转一周，吸、压油各一次，故称为单作用。
双作用叶片泵
结构组成 定子 其内环由两段大半径R 圆弧、两段小半径 r 圆弧和四段过 渡曲线组成 转子 铣有Z个叶片槽，且与定子同心，宽度为B 叶片 在叶片槽内能自由滑动 左、右配流盘 开有对称布置的吸、压油窗口 传动轴
高压叶片泵
叶片槽根部全部通压力油会带来以下副作用： 定子的吸油腔部被叶片刮研，造成磨损； 减少了泵的理论排量； 可能引起瞬时理论流量脉动。 这样，影响了泵的寿命和额定压力的提高。
高压叶片泵
提高双作用叶片泵额定压力的措施： 采用浮动配流盘实现端面间隙补偿 减小通往吸油区叶片根部的油液压力（↓p） 减小吸油区叶片根部的有效作用面积 ➢ 阶梯式叶片（↓s ） ➢ 子母叶片（↓b ） ➢ 柱销式叶片 （↓b ）
叶片泵工作原理及应用
排量与流量计算
双作用叶片泵的排量为
式中，R，r-分别为定子圆弧部分的长短半径 θ-叶片的倾角 S-叶片的厚度
排量与流量计算
双作用叶片泵的实际流量为
叶片与流量脉动关系
叶片泵流量脉动率与叶片数、叶片厚度及叶片在槽内运动的加、减速度成正比。从转子强度与降低流量脉动两方面考虑，叶片数应该越少越好。但叶片数必须同过渡曲线形状匹配，且满足密封容腔的分隔要求，一般取8-18，以12、16为最佳。
柱销叶片方式
因此，为减小定子内表面的磨损及提高工作压力，采用以下措施：
02
03
04
01
2 改善叶片受力状况
某单作用叶片泵转子外径d=80mm,定子内径D=85mm，叶片宽度B=28mm，调节变量时定子和转子之间的最小间隙为0.5mm。求
该泵排量为V1=15mL/r时的偏心量e1
该泵的最大可能排量Vmax
一、单作用叶片泵
1－压油口 2－转子 3－定子 4-叶片 5—吸油口
叶片泵的工作原理如图1所示。泵的结构包括：转子、定子、叶片、配油盘和端盖等。定子的内表面是圆柱形孔。转子和定子之间存在偏心。
图1 双作用叶片泵工作原理
1.单作用叶片泵的工作原理
1.单作用叶片泵的工作原理
图1 双作用叶片泵工作原理
双作用叶片泵的工作原理
(二)双作用叶片泵的结构特点
图3.3.4 双作用叶片泵工作原理 1－定子 2－压油口 3－转子 4-叶片 5-吸油口
（1）定子和转子是同心的
（2）转子每转一周，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵
（3）泵的两个吸油区和两个压油区径向对称，作用在转子上的液压力径向平衡，所以又称作平衡式叶片泵
叶片泵设计与实例

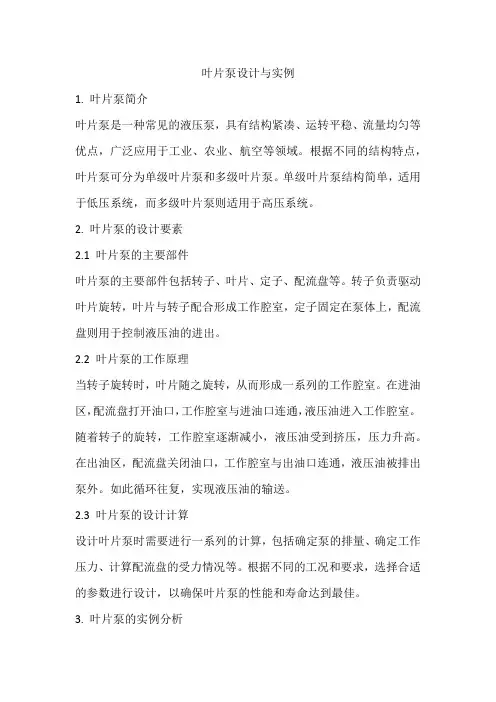

叶片泵设计与实例1. 叶片泵简介叶片泵是一种常见的液压泵，具有结构紧凑、运转平稳、流量均匀等优点，广泛应用于工业、农业、航空等领域。
根据不同的结构特点，叶片泵可分为单级叶片泵和多级叶片泵。
单级叶片泵结构简单，适用于低压系统，而多级叶片泵则适用于高压系统。
2. 叶片泵的设计要素2.1 叶片泵的主要部件叶片泵的主要部件包括转子、叶片、定子、配流盘等。
转子负责驱动叶片旋转，叶片与转子配合形成工作腔室，定子固定在泵体上，配流盘则用于控制液压油的进出。
2.2 叶片泵的工作原理当转子旋转时，叶片随之旋转，从而形成一系列的工作腔室。
在进油区，配流盘打开油口，工作腔室与进油口连通，液压油进入工作腔室。
随着转子的旋转，工作腔室逐渐减小，液压油受到挤压，压力升高。
在出油区，配流盘关闭油口，工作腔室与出油口连通，液压油被排出泵外。
如此循环往复，实现液压油的输送。
2.3 叶片泵的设计计算设计叶片泵时需要进行一系列的计算，包括确定泵的排量、确定工作压力、计算配流盘的受力情况等。
根据不同的工况和要求，选择合适的参数进行设计，以确保叶片泵的性能和寿命达到最佳。
3. 叶片泵的实例分析3.1 不同工况下的叶片泵设计针对不同的工况和要求，需要对叶片泵进行不同的设计。
例如，对于高压系统，需要选择多级叶片泵，并优化转子、叶片、定子的结构参数，以提高耐压性能；对于低压系统，则需要注重流量均匀性和低噪音性能。
3.2 不同材料对叶片泵性能的影响叶片泵的不同部件通常采用不同的材料制造，例如转子可用不锈钢或合金钢制成，而定子则常用工程塑料或铸铁制成。
不同材料对叶片泵的性能产生影响，如耐磨性、耐腐蚀性等。
因此，选择合适的材料组合可以优化叶片泵的性能和寿命。
3.3 叶片泵的优化设计案例为了提高叶片泵的性能和寿命，可以对叶片泵进行优化设计。
例如，改变叶片的形状和材料可以提高耐磨性和效率；优化配流盘的结构可以降低噪音和振动；采用先进的制造工艺可以提高加工精度和可靠性。
叶片泵工作原理及应用
降低噪音和振动
优化流体动力学设计
通过改进泵的流体动力学设计，降低 泵运行时的噪音和振动。例如，优化 进出口管道设计、减少流体阻力等措 施，以减小泵的振动和噪音。
减震和隔振措施
在泵的底座或支撑结构中采取减震和 隔振措施，以减小泵运行时的振动和 噪音对周围环境的影响。例如，安装 减震器和隔振器等装置。
优点
效率高
叶片泵由于其独特的工作原理， 能够在输送介质时减少摩擦和能 量损失，因此具有较高的效率。
流量稳定
叶片泵的流量输出相对稳定，不 受压力和温度等因素的影响，适 用于需要稳定流量的场合。
寿命长
由于叶片泵内部结构简单，磨 损较小，因此具有较长的使用 寿命。
适用范围广
叶片泵可以适用于各种不同的介质 和工况条件，如油、水、气体等， 因此在许多领域都有广泛的应用。
降低噪音和振动
优化流体动力学设计
通过改进泵的流体动力学设计，降低 泵运行时的噪音和振动。例如，优化 进出口管道设计、减少流体阻力等措 施，以减小泵的振动和噪音。
减震和隔振措施
在泵的底座或支撑结构中采取减震和 隔振措施，以减小泵运行时的振动和 噪音对周围环境的影响。例如，安装 减震器和隔振器等装置。
离心式叶片泵的优点是流量大、扬程低、结构简单、使用维 护方便，适用于输送不含固体颗粒和纤维的液体，尤其适用 于输送粘度较大的液体。
轴流式叶片泵工作原理
轴流式叶片泵是利用叶轮的高速旋转来输送液体的叶片泵 ，其工作原理是：当泵轴旋转时，叶片在离心力的作用下 向外甩出，将液体沿叶片泵的压出室甩出，进入压出室， 然后进入排出管路或下一级叶轮。
混流式叶片泵的优点是流量大、扬程低、结构简单、使用维护方便，适用于输送 不含固体颗粒和纤维的液体，尤其适用于输送粘度较大的液体。

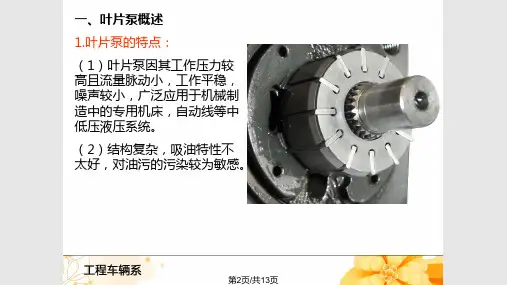

叶片泵一学习
第8页/共13页
三、双作用叶片泵
1.结构组成
由定子，转子，叶片和配油 盘及端盖组成。其中转子与 定子同心安装。定子内表面 近似为椭圆形，该椭圆形由 8段曲线组成，包括两段长 半径圆弧，两段短半径圆弧 和四段过渡曲线。
这8段圆弧将转子与定子之 间的密封空间分割成了8个 部分，分别为2段长圆弧封 油区，2段短圆弧封油区，2 段过渡圆弧压油区及2段过 渡圆弧吸油区。
第9页/共13页
第10页/共13页
2Байду номын сангаас工作原理
第11页/共13页
吸油过程：当转子按顺时针方向旋转时处在小圆弧上的密封空 间经过渡曲线运动到大圆弧的过程中，叶片外伸，密封空间的 容积增大。吸入油液。 压油过程：当从大圆弧经过渡曲线运动到小圆弧的过程中，叶 片被定子内壁逐渐压进转子槽内，密封空间容积减小，将油液 从压油口压出。 由于双作用式叶片泵有两个吸油和压油腔，所以旋转一周，能 完成吸压油各两次；同时两个吸油腔和两个压油腔各自的位置 时对称的，作用在转子上的液压力相互平衡，因此双作用式叶 片泵又称为卸荷式叶片泵。
第12页/共13页
感谢您的观看！
第13页/共13页
特点： 定子和转子偏心 定子内曲线是圆 配油盘有二个月牙形 窗口。 叶片靠离心力伸出
第5页/共13页
2.单作用式叶片泵的工作原理
第6页/共13页
吸油过程：转子以逆时针方向旋转。在泵的右侧，叶片在离心 力的作用下向外伸出，叶片间的工作空间逐渐增大，从吸油口 吸油。
压油过程：在泵的左部，叶片被定子的内壁被压入转子槽内， 工作空间逐渐减小，油压升高，油液从压油口压出。
叶片泵的原理特点和应用
叶片泵的原理特点和应用1. 原理叶片泵是一种常用的离心泵，它的工作原理如下：•叶片泵由转子和定子两部分组成，其中转子上装有几个叶片。
•当泵启动时，转子开始旋转，叶片被离心力推向定子。
•叶片和定子之间形成一系列密封的工作腔。
•当叶片离开定子时，工作腔被扩大，造成负压。
•负压使液体被吸入泵内，然后被推到出口。
2. 特点叶片泵具有以下特点：•高效率：叶片泵的设计使其在处理高粘度液体时保持高效率。
•自吸能力强：叶片泵具有较强的自吸能力，可以排空管道和吸入液体。
•适应性强：叶片泵适用于运输各种液体，包括易腐蚀液体和高温液体。
•结构简单：叶片泵的结构相对简单，易于制造和维修。
3. 应用叶片泵广泛应用于以下领域：3.1 工业领域•石油和天然气工业：叶片泵用于输送原油、石油产品和气体。
•化工工业：叶片泵用于输送化工产品，例如溶剂、酸和碱。
•食品和饮料工业：叶片泵用于输送各种食品和饮料，例如果汁、啤酒和牛奶。
•制药工业：叶片泵用于输送药品和药水。
•印刷和纸浆工业：叶片泵用于输送油墨和纸浆。
3.2 建筑领域•污水管理：叶片泵用于排水和处理污水。
•消防系统：叶片泵用于供水和增压消防系统。
3.3 农业领域•灌溉系统：叶片泵用于供水农田和园艺用途。
3.4 其他领域•汽车工业：叶片泵用于发动机冷却和润滑系统。
•船舶工业：叶片泵用于泵舱排水和船用提取水源。
结论叶片泵是一种应用广泛的离心泵，其原理简单而高效。
它具有自吸能力强、适应性强和结构简单等特点，被广泛应用于工业、建筑、农业和其他领域。
在未来，叶片泵还将继续发展，以满足不同行业的需求。
第八章 叶片泵
第八章 叶片泵叶片泵具有流量均匀，运转平稳，噪音低，体积小，重量轻等优点。
在机床、工程机械、船舶、压铸及冶金设备中得到广泛的应用。
中低压叶片泵的工作压力一般为8MPa ，中高压叶片泵的工作压力可达25MPa 至32MPa 。
泵的转速范围为600~2500r/min 。
叶片泵对油液的清洁度要求较高。
此外，与齿轮泵相比，叶片泵的制造工艺要求也较高。
叶片泵主要分为单作用（转子每转完成吸、排油各一次）和双作用（转子每转完成吸、排油各二次）两种形式。
双作用叶片泵与单作用式相比，其流量均匀性好，转子体所受的径向液压力基本平衡。
双作用叶片泵都做成定量泵形式，单作用叶片泵一般设计成可以无级调节排量的变量泵。
§8-1 双作用叶片泵的工作原理和流量一、双作用叶片泵工作原理图8-1是双作用叶片泵的工作原理图。
定子的腰圆形表面由二段半径为R 的大圆弧，二段半径为r 的小圆弧以及四段连接大小圆弧的平滑曲线组成。
叶片在转子的叶片槽内可以滑动。
转子、叶片、定子都夹在前后两个配流盘中间。
当转子旋转时，叶片受离心力而紧贴定子内表面，起密封作用，将吸油腔与排油腔隔开。
当转子与叶片从定子内表面的小圆弧区向其大圆弧区移动时，两个油封叶片之间的容积增大，通过配流盘上的配油窗口（吸油槽）吸油；由大圆弧区移向小圆弧区时，通过配流盘上的配油窗口（排油槽）排油。
转子转一周，叶片在槽内往复两次，完成两个吸、排油过程，故称双作用式。
泵转子体中的叶片槽底部通排油腔。
因此在建立排油压力后，处在吸油区的叶片贴紧定子内表面的压紧力为其离心力和叶片底部液压力之和。
在压力还未建立起来的启动时刻，此压紧力仅由离心力产生。
如果离心力不够大，叶片就不能与定子内表面贴紧以形成高，低压腔之间的可靠密封，泵由于吸、排油腔沟通而不能进行正常工作。
这就是叶片泵最低转速不能太低的原因。
双作用叶片泵的两个排油腔及两个吸油腔均为对称布置，故作用在转子上的液压力互相平衡，轴和轴承的寿命较长。
叶片泵的原理和类型有哪些
叶片泵的原理和类型有哪些叶片泵是一种常用的离心泵，其原理是利用转动的叶轮产生离心力，使液体在泵体内流动。
叶片泵具有结构简单、工作稳定、流量大等特点，广泛应用于工业、建筑、农业等领域。
下面将详细介绍叶片泵的原理和类型。
一、叶片泵的原理叶片泵的工作原理是利用叶轮的旋转，产生离心力。
当叶轮旋转时，液体从吸入口进入泵的腔室，叶轮的离心力将液体往外部抛出，从而实现液体的输送。
具体来说，叶片泵的工作过程可以分为以下几个步骤：1. 吸入过程：当叶轮旋转时，压力减小，吸入口处的液体受大气压力作用，进入泵体内部。
2. 加速过程：液体进入泵体后，随着叶片泵叶轮的旋转，液体开始加速运动。
3. 高速旋转：在加速过程中，液体受到叶轮的离心力作用，被抛出叶轮，形成高速旋转的涡轮。
4. 出口过程：高速旋转的涡轮推动液体沿泵体的流道离开泵。
总的来说，叶片泵的工作原理就是利用叶轮的旋转产生离心力，将液体从吸入口吸入泵体，然后通过旋转造成的高速运动，将液体推出泵体的出口。
二、叶片泵的类型根据叶轮的结构和工作方式，叶片泵主要可以分为以下几种类型：1. 开式叶片泵：开式叶片泵又称为离心泵，叶轮的吸入端和排出端都是开放的。
这种泵适用于输送清洁的、低粘度的液体，如清水、石油、酒精等。
开式叶片泵通常具有较高的效率和较大的流量。
2. 闭式叶片泵：闭式叶片泵又称为循环泵，叶轮的吸入端和排出端都是封闭的。
这种泵适用于输送含有颗粒、纤维、高粘度等物质的液体，如污水、糊状物、果浆等。
闭式叶片泵通常具有较小的流量和较高的扬程。
3. 混流泵：混流泵是一种介于离心泵和轴流泵之间的泵，其叶轮具有既有离心又有轴流的作用。
它可以同时产生向心力和离心力，提供较高的扬程和较大的流量。
混流泵适用于输送清洁的、低粘度的液体。
4. 离心泵和轴流泵的结合体：离心泵和轴流泵的结合体，可以在一定程度上综合了两者的优点。
这种泵通常在轴流泵的基础上加装离心泵的作用，可以提供更大的扬程和更大的流量。
叶片泵的组成及工作原理
叶片泵的组成及工作原理叶片泵这玩意儿，说起来挺复杂的，但其实也没那么玄乎。
我给你掰扯掰扯，你就明白了。
首先，叶片泵的组成，就像咱村里的老李头，别看他平时不显山不露水的，其实肚子里装的都是干货。
叶片泵呢，主要由转子、定子、叶片和泵体这几部分组成。
转子就像老李头的腿脚，得不停地转悠，才能把事儿办了。
定子呢，就是老李头的脑子，得稳稳当当的，不能乱了方寸。
叶片就是老李头的手，得灵活，得有力气，才能把东西抓起来。
泵体就是老李头的身子骨，得结实，得能扛事儿。
再说说这叶片泵的工作原理，就跟咱村里的老李头干活儿一样，得有条不紊的。
转子一转，叶片就跟着动，叶片一动，就把液体从低压区吸到高压区。
这就像老李头挑水，一桶一桶地挑，从井里挑到家里。
定子呢，就是那个井口，得稳稳当当的，不能让水洒了。
泵体就是那个水缸，得结结实实的，不能漏水。
你说这叶片泵，是不是跟咱村里的老李头挺像的？都是勤勤恳恳的，都是实实在在的。
老李头干活儿，从来不说累，叶片泵工作，也从来不停歇。
老李头干活儿，是为了家里人，叶片泵工作，是为了机器运转。
不过，这叶片泵也有它的难处。
有时候，叶片会卡住，就像老李头挑水的时候，扁担会卡在肩膀上一样。
这时候，就得停下来，检查检查，看看是哪儿出了问题。
有时候，泵体会漏水，就像老李头的水缸会漏水一样。
这时候，就得修修补补，不能让它影响了正常工作。
所以啊，这叶片泵，虽然看起来简单，但其实挺复杂的。
就像咱村里的老李头，虽然看起来普通，但其实挺不简单的。
老李头干活儿，是为了家里人，叶片泵工作，是为了机器运转。
老李头干活儿，从来不说累，叶片泵工作，也从来不停歇。
叶片泵的结构特点
叶片泵的结构特点
1. 工作原理:
叶片泵是一种旋转式正位移泵,它通过叶片在泵腔内做旋转运动,将介质从进口端吸入,并在旋转过程中将介质压缩并从出口端排出,实现输送作用。
2. 主要组成部件:
- 泵体:泵体内有一个偏心的环形泵腔,用于容纳叶片和转子。
- 转子:安装在偏心轴上,带动叶片旋转。
- 叶片:由多个薄板叶片组成,叶片在转子上可以做径向滑动运动,并随转子旋转而在泵腔内做往复运动。
- 轴承:支撑和引导转子的旋转运动。
3. 结构特点:
- 无阀门设计,结构简单、体积小、重量轻。
- 容积效率高,输出流量平稳。
- 可输送各种介质,包括清洁液体、污浊液体和气体。
- 受温度、压力和介质的影响较小,适用范围广。
- 易于维护和检修,只需更换叶片即可。
4. 应用领域:
叶片泵广泛应用于化工、石油、冶金、食品、制药等行业,用于输送各种液体和气体介质。
同时也可用于液压传动系统、润滑系统等领域。
叶片泵的工作原理和应用
叶片泵的工作原理和应用1. 工作原理叶片泵是一种常见的离心泵，其工作原理基于离心力和旋转叶片的设计。
其主要组成部分包括泵体、叶片、驱动装置和控制系统。
1.泵体：叶片泵的泵体通常是由金属或塑料制成的，具有一个进口和一个出口。
进口处有一个带有切割边缘的叶片圆筒，用于拉进液体。
2.叶片：泵体内部的叶片通常由金属制成，固定在泵体上，形成一个旋转的叶片圆筒。
这些叶片与泵体之间形成了一个密封的腔室。
3.驱动装置：叶片泵通常由电动机或内燃机驱动，通过传递动力给泵体上的叶片，使其旋转。
4.控制系统：叶片泵通常配备有一个控制系统，用于监测和控制泵的运行，例如压力传感器和流量计等。
当泵体中的叶片旋转时，液体会被吸入进口处的腔室，随着叶片继续旋转，液体被推到出口处。
叶片泵的工作原理可以归结为以下几个步骤：1.吸入阶段：当叶片泵开始转动时，叶片会在进口处形成一个低压区域。
这个低压区域会吸引液体进入腔室。
2.运输阶段：当叶片继续旋转时，腔室中的液体被推到出口处。
在这个过程中，液体会受到离心力的作用，被迅速释放到出口。
3.排出阶段：当叶片继续旋转，腔室中的液体完全被排出，同时叶片在进口处形成新的低压区域，准备吸入下一批液体。
2. 应用叶片泵具有许多应用领域，其主要用途是输送各种流体，包括液体、气体和粉末等。
以下是叶片泵的几个常见应用：1.工业领域：叶片泵常用于工业流体输送系统中。
例如，它可以用于输送水、石油、化学品和浆料等。
由于叶片泵能够提供一定的压力和流量，因此在工业生产和处理过程中非常有用。
2.石油和天然气行业：叶片泵在油田开采和炼油等过程中起着重要的作用。
它们可以用于输送原油、天然气和液化石油气等，在石油和天然气领域具有广泛的应用。
3.农业领域：叶片泵在农业灌溉系统中扮演着关键角色。
它们可以用于输送水和化肥等，满足农田的灌溉需求，提高农作物的产量。
4.化工行业：叶片泵在化工生产过程中常常被用于输送腐蚀性液体和高粘度液体等。
叶片泵名词解释
叶片泵名词解释一、叶片泵概述①叶片泵分单作用非卸荷式(即转子转一圈，只有一次吸油与压油过程)和双作用卸荷式(即转子转一圈，有两次吸油与压油过程)两种。
前者转子和轴受单向力，承受较大弯矩，故称非卸荷式。
后者的吸油孔与压油孔都是径向相对的，轴只受转矩，不受弯矩，故称卸荷式。
单作用式叶片泵，由于可以采用改变定子和转子间偏心距的方法来调节流量，所以一般适宜做成变量泵。
但相对运动部件多，泄漏较大，调节不便，不适于高压。
双作用叶片泵只能做成定量泵。
它压力较高，输油较均匀，应用广泛。
定量叶片泵可以制成单级、双级(两个泵的油路串联，压力为单级泵的两倍)、双联(两个泵的油路并联，采用共同轴传动，可获得多种流量)以及复合叶片泵(双联叶片泵加上控制阀组合而成)。
②叶片泵结构紧凑，外形尺寸小，运转平稳，输油量均匀，脉动及噪声较小，耐久性好，使用寿命长，价格较柱塞泵便宜。
③叶片泵效率一般比齿轮泵高。
吸油高度一般不大于500mm。
④叶片泵一般用于中、快速度，作用力中等的液压系统中。
中、小流量的叶片泵常用在节流调节的液压系统里;为了避免过大损失，大流量的叶片泵只用在非调节的液压系统里，常见的工作场合有机床、油压机、起重运输机械、工程机械、塑料注射机等。
二、叶片泵选择原则①根据液压系统使用压力来选择叶片泵若系统常用工作压力在10MPa以下，可选用YB1系列或YB-D型叶片泵;若常用工作压力在10MPa以上，应选用高压叶片泵。
②根据系统对噪声的要求选泵一般来说，叶片泵的噪声较低，且双作用叶片泵的噪声又比单作用泵(即变量叶片泵)的噪声低。
若主机要求泵噪声低，则应选低噪声的叶片泵。
③从工作可靠性和寿命来考虑双作用叶片泵的寿命较长，如YB1系列叶片泵的寿命在1万h以上，而单作用叶片泵、柱塞泵和齿轮泵的寿命就较短。
④考虑污染因素叶片泵抗污染能力较差，不如齿轮泵。
若系统过滤条件较好，油箱又是密封的，则可以选用叶片泵。
否则应选用齿轮泵或其他抗污染能力强的泵。
叶片泵
泵又根据其工作特性的不同分为限压式、恒压式和恒流量式
三类，其中限压式应用较多。
•
限压式变量叶片泵是利用泵排油压力的反馈作用实现变
量的，它有外反馈和内反馈两种形式。这里介绍外反馈限压
式变量叶片泵。
• 变量原理： 定子右边控制活塞上作用着 泵的出口压力油，左边作用着
调压弹簧力。
当F < Ft时，定子处于右极 限位置，e = emax，泵输出最大 流量； 若泵的压力随负载增大，导 致F >Ft 时，定子将向偏心减小 的方向移动，使泵的输出流量
pc也就不同。
双作用叶片泵由于有两个对称的吸油腔和压油腔，所以作用 在转子上的油液压力相互平衡，因此双作用叶片泵又称为卸荷 式叶片泵。
3、双作用叶片泵的流量计算
（1） 排量：
（2） 流量： 考虑泵的容积效率，双作用叶片泵的实际流量为：
式中：
R— 定子内表面长圆弧半径；r— 定子内表面短圆弧半径；
B—叶片宽度；θ— 叶片与径向半径的夹角；δ--叶片厚度，Z-- 叶片数目
a) 封油区所对应的夹角
必须等于或稍大于两个叶片
之间的夹角。
b) 叶片根部与高压油腔
相通，保证叶片紧压在定子
内表面上。
c) 在配油盘上开三角槽
• ⑵定子内表面曲线 要求:
a) 叶片不发生脱空
b) 获得尽量大的理论排量
c) 减小冲击以降低噪声，减少磨损
d) 提高叶片泵流量的均匀性，减小
流量脉动。 常用定子内表面曲线有：阿基米德曲线，正弦曲线，等加 速-等减速曲线，高次曲线等。
β—两叶片夹角;
z—叶片数;
e—偏心距;
B—叶片宽度;
若考虑叶片所占体积的影响时：
叶片泵原理安全操作及保养规程
叶片泵原理安全操作及保养规程一、叶片泵原理叶片泵是一种常见的离心式泵，由驱动轴、泵壳、轴封和转子等组成。
其工作原理是通过转子叶片的旋转，使得泵室的容积逐渐减小、压力逐渐增高，从而将输送介质向出口管道方向推动。
其中，转子叶片的数量和角度是影响泵的流量和扬程的重要因素。
二、叶片泵安全操作规程1. 操作前准备在使用叶片泵前，需要先检查泵的状态是否正常，包括轴封状态、泵腔内无异物，以及机房通风是否良好、工作台面是否平稳等等。
操作前应空转泵数分钟，检测这些因素是否能影响运行。
2. 起动和关闭操作在起动叶片泵时，需要先打开入口阀门，如果泵被长期停止，需要先准备好一些应急处理设备（例如泄压、泄流、直接泵回的阀门等等），遇到卡死等突发情况时可以紧急使用。
操作人员在启动后，需及时观察检查叶片泵在运行中是否正常，如有异常停止运行之后再次检查是否正常，然后再重新启动使用。
关闭叶片泵时，需要按照先顺序操作：关闭出口阀门，再关闭入口阀门，最后再停止叶片泵的运行。
这样可以减少操作人员误操作导致压力过大的风险。
3. 保持泵房清洁在叶片泵工作的环境中，泵房的清洁十分重要。
每天工作完毕后，应清除泵房内的杂物和垃圾，以防止纤维等留在泵机内部，对机件产生损伤。
此外，也需要定期对泵房空气进行清理和消毒，以防止因灰尘、油烟等杂质污染到泵的运行环境。
4. 定期检查维护为保证叶片泵运行的正常和安全稳定，需要定期对其进行维护，特别注意以下部分：•检查叶片泵各配件、元件是否正常•检查轴封是否损坏或漏水•配件、轴承、齿轮润滑是否充足•叶片、轴、轴承等部件是否出现磨损或损坏准确的定期维护可有效地提高叶片泵的运行效能，同时有效防止因长期使用引发的问题，减少叶片泵的故障发生几率。
三、日常保养规程1. 保持泵压力稳定在日常保养中，需要时刻关注叶片泵内流体压力是否正常，确保不会出现过载或超压情况。
对于高温环境下的叶片泵应注意水流速不超过120m3/h，确保保温材料完好，防止泵体变形等问题导致流量不稳定，同时注意检查轴承是否润滑充足，以防止磨损过度导致设备损坏。
叶片泵的原理和类型
叶片泵的原理和类型叶片泵（vane pump）是一种利用叶片与泵壳之间相对运动而产生压力的离心泵。
它由泵轴、泵盖、泵壳、叶片、调节器等组成。
叶片泵由于结构简单、体积小、重量轻、价格便宜等优点，广泛应用于工业领域，特别是液压系统中。
叶片泵工作原理如下：叶片泵壳内分为两个相互分离的潜腔，即吸油腔和压油腔。
叶片随着泵轴的转动，在泵壳内形成与泵盖和泵实心的间隙，形成密封工作腔。
当泵轴转动时，由于离心力的作用，液体从吸油腔通过吸油孔流入密封工作腔，然后由于叶片与泵盖的间隙逐渐减小，形成封闭腔，压力逐渐上升。
当压力上升到一定程度，压油孔打开，液体流入压油腔，然后由出油口排出。
随着泵轴的转动，叶片与泵盖间的压力又逐渐降低，然后继续上述工作过程。
叶片泵的类型有很多种，下面介绍几种常见的：1. 对称叶片泵（Symmetrical vane pump）：对称叶片泵是最为简单的一种叶片泵，它的叶片是由一对对称的刚性叶片组成，可以实现高压工作，并且具有很高的效率。
但由于叶片与泵壳之间的间隙较小，要求精度高，因此制造成本较高。
2. 斜板叶片泵（Inclined vane pump）：斜板叶片泵的叶片有一定的倾斜角度，它的结构较为复杂，但是能够提供更稳定的压力输出和更低的噪音水平。
3. 失重式叶片泵（Floating vane pump）：失重式叶片泵的叶片由自由运动的球头连接，可以自由转动。
这种结构可以减轻叶片与泵盖的摩擦，降低噪音和磨损，提高泵的寿命。
4. 弹性叶片泵（Elastic vane pump）：弹性叶片泵的叶片由弹性材料制成，具有很好的自适应能力，可以适应泵轴和泵盖之间的微小偏差和变形。
它的结构简单，价格便宜，但压力较低。
以上仅是叶片泵的几种常见类型，实际应用中还会有其他特殊设计的叶片泵。
叶片泵在液压系统中被广泛应用，可以提供稳定的压力和流量，适合较高的工作压力和较小的容积大小。
此外，叶片泵还具有可逆性和自吸性，可以方便地进行正反转和自吸功能。
叶片泵主要内容
叶片泵主要内容叶片泵是一种常见的动力液压元件，主要用于输送液体或将液体抽出。
它通常由泵体、叶片、泵轴和密封装置等部件组成。
叶片泵的工作原理是通过转子的旋转，利用叶片与泵体之间形成的密封腔体来输送液体。
下面将介绍叶片泵的主要内容以及相关参考内容。
首先，叶片泵的泵体通常有两个平行的椭圆形腔体，其中一个由中心刀轴和叶片组成，另一个则为固定的腔体。
当刀轴旋转时，叶片会受到离心力的作用而靠紧泵体，从而使泵腔体的容积减小，液体被吸入腔体。
随着刀轴继续旋转，叶片与泵体之间的密封腔体将会逐渐移动到另一端，使液体被压缩并排出。
叶片泵主要用于输送各种液体，例如水、油和燃料等。
它们通常具有较高的排放压力和流量，适用于工业领域中需要大量输送液体的场合。
叶片泵可以提供稳定的流量和压力，且操作简单可靠。
叶片泵的性能参数包括排放压力、流量、扬程等。
排放压力表示泵能够提供的最大压力值，流量表示单位时间内泵能够输送的液体体积，扬程表示液体从泵入口到出口所需克服的总压力。
叶片泵的优点在于结构简单、体积小、重量轻、可靠性高以及维护方便等。
它们通常采用铸铁、不锈钢等材料制造，能够适应各种不同的工作条件。
叶片泵的应用范围非常广泛，例如工业领域的冷却循环系统、船舶、航空、农业领域的灌溉和喷洒、以及建筑等领域中的水泵系统等。
叶片泵还可以用于制造和加工工业设备的过程中，如液压机械、压力机、注塑机等。
关于叶片泵的更详细内容，可以参考一些相关的文献和资料。
《泵类工程手册》是一本较全面介绍泵类知识的参考书籍，其中包含了叶片泵的工作原理、结构特点、选型及应用等内容。
《流体机械设计与选型》是一本介绍流体机械设计和选型的专业教材，其中涵盖了叶片泵的设计和计算方法。
此外，一些液压工程和机械工程的教材和专业网站上也提供了关于叶片泵的相关知识和技术资料。
总之，叶片泵是一种常见的工业液压元件，它具有结构简单、可靠性高、维护方便等特点，适用于各种液体的输送和抽取。
叶片泵和叶片马达
快速发展期
随着工业技术的不断发展和进步， 叶片泵和叶片马达在20世纪中叶 开始进入快速发展期，各种结构、 材料、性能不断得到优化和提高。
现代应用
在现代工业、农业、交通运输等 领域中，叶片泵和叶片马达已经 成为不可或缺的重要元件，为各 种机械设备的高效、稳定运行提
供了保障。
叶片泵和叶片马达的发展历程
叶片泵的常见问题与解决方案
叶片磨损
长时间使用或输送腐蚀性介质可能导致叶片磨损，需要定 期检查和更换叶片。
泄漏
密封件老化或安装不当可能导致泄漏，需要定期检查和更 换密封件，并确保正确的安装方式。
轴承损坏
轴承润滑不良或异物进入可能导致轴承损坏，需要定期检 查轴承的润滑情况并清洁轴承箱。
流量不足或压力波动
叶片马达的工作原理
叶片马达是一种将旋转的机械能转换为液压能的装置，其工作原理基于叶片泵的原理。当电机带动转 子旋转时，叶片在转子的槽内随着转子一起旋转，形成密封的容积。随着叶片的旋转，密封容积不断 变化，形成压力差，从而使油液通过出口排出。
叶片马达的工作原理与叶片泵类似，但叶片马达是将液压能转换为机械能，而叶片泵是将机械能转换 为液压能。
轴承损坏
轴承润滑不良或异物进入可能导致轴承损坏，需要定期检 查轴承的润滑情况并清洁轴承箱。
流量不足或压力波动
可能是由于泵内部堵塞、介质粘度过高或电机故障等原因 引起，需要检查泵的入口和出口管道是否畅通、介质粘度 是否适宜以及电机是否正常工作。
03 叶片马达的工作原理与类 型
03 叶片马达的工作原理与类 型
叶片泵的类型
离心式叶片泵
利用离心力将流体吸入和排出， 具有较高的输送效率，适用于输
送清洁的液体。
第6讲 叶片泵
单作用叶片泵的流量
理论流量： 2π 理论流量： qt = vn = 2πB e D n 实际流量： 2πBeDnη 实际流量： q = qtηv = 2πBeDnηv 结论： f(几何参数 几何参数、 结论：1) qT = f(几何参数、 n、e) 2）∵ n = c e变化 q ≠ C e变化 ∴变量泵 e = 0 q = 0 大小变化， 大小变化，流量大小变化 e< 方向变化， 方向变化，输油方向变化 故 单作用叶片泵可做双向变量泵
流 量
双作用叶片泵排量
∵ 叶片每伸缩一次，每两叶片间油 叶片每伸缩一次， 液的排出量为 ： V密max-V密min ∴ （V密max-V密min）Z即一转压出油 液的体积，即等于一环形体积。 液的体积，即等于一环形体积。
双作用叶片泵排量
又∵ 双作用式 ∴ 应为两倍的环形体积 即 Vt = 2π(R2-r2)B 还∵ 叶片有一定厚度 ∴ 叶片所占体积为 V’=2BSZ（R-r）/COSθ =2BSZ（ 故 双作用叶片泵的实际排量为 V = Vt – V = 2B[π(R2-r2)-（R-r）Z/COSθ]
外反馈限压式变量叶片泵
组 成
工作原理
外反馈限压式变量叶片泵组成
组成：变量泵主体、限压弹簧、 组成：变量泵主体、限压弹簧、 调节机构（螺钉）、反 调节机构（螺钉）、反 ）、 馈液压缸。 馈液压缸。 结构动画图
外反馈限压式变量叶片泵工作原理
当pA < ksx0时，定子不动，e=e0，q= qmax 定子不动， 当pA = ksx0时，定子即将移动， 定子即将移动， p = pB，即为限定压力。 即为限定压力。 定子右移， 当pA > ksx0时，定子右移， e↓ ，q↓
限压式变量叶片泵的特点 限压式变量叶片泵的特点
叶片泵的常见故障及排除方法
叶片泵的常见故障及排除方法
叶片泵是一种常见的液压泵，主要由转子、定子、叶片和泵体等组成。
叶片泵的常见故障及排除方法如下：
1. 泵不出油或出油不足：可能是泵体密封不严、吸入管道堵塞或油液不足等原因导致。
解决方法是检查泵体密封、清洗吸入管道或添加油液。
2. 噪声过大：可能是叶片磨损、轴承损坏或油液中混入空气等原因导致。
解决方法是更换叶片、更换轴承或排除油液中的空气。
3. 油温过高：可能是油液不足、油液污染或泵的排量过大等原因导致。
解决方法是添加油液、更换油液或减小泵的排量。
4. 泄漏：可能是密封件损坏、泵体磨损或安装不当等原因导致。
解决方法是更换密封件、修复泵体或重新安装泵。
5. 压力不足：可能是泵的排量不足、系统泄漏或调压阀故障等原因导致。
解决方法是增大泵的排量、检查系统泄漏或更换调压阀。
需要注意的是，在排除叶片泵故障时，需要先分析故障原因，再采取相应的解决方法。
同时，在操作叶片泵时，应该注意安全，避免发生意外事故。
如果无法自行排除故障，建议寻求专业技术人员的帮
助。
叶片泵的结构与工作原理
叶片泵的结构与工作原理叶片泵是一种常见的离心泵，它由泵体、泵轴、叶轮和叶片等组成。
它的工作原理是通过叶片旋转，使液体产生离心力，从而将液体输送到所需位置。
叶片泵的结构主要包括泵体、泵轴、叶轮和叶片等部件。
泵体是叶片泵的壳体，泵轴则是叶片泵的动力部分。
泵轴与电机通过联轴器连接，通过电机的转动，驱动泵轴和叶轮旋转。
叶轮是叶片泵的旋转部分，它通常由叶轮盘和叶片组成。
叶轮盘是一个圆盘状的部件，上面装有若干根固定的叶片。
叶片是叶轮的关键部件，它们类似于风扇的叶片，通过叶片的旋转，产生离心力，推动液体流动。
叶片泵的工作原理是基于离心力的作用。
当电机启动后，驱动泵轴和叶轮旋转。
当叶轮旋转时，叶片会形成一个密闭的腔室。
当叶轮旋转到入口侧时，腔室扩大，形成一个低压区域。
此时，周围的液体会被压入腔室内。
当叶轮继续旋转到出口侧时，腔室收缩，形成一个高压区域。
高压区域会将液体推出叶片泵。
液体通过泵体的出口流出，从而实现液体的输送。
叶片泵的工作原理主要有以下几个步骤：1.启动：当电机启动后，驱动泵轴和叶轮旋转。
2.吸入：当叶轮旋转到入口侧时，腔室扩大，形成一个低压区域。
此时，周围的液体会被压入腔室内。
3.推出：当叶轮继续旋转到出口侧时，腔室收缩，形成一个高压区域。
高压区域会将液体推出叶片泵。
4.流出：液体通过泵体的出口流出，从而实现液体的输送。
叶片泵具有以下几个特点：1.输送能力强：叶片泵能够产生较高的流量和压力，适用于输送大量液体或高位输送。
2.结构简单：叶片泵的结构相对简单，易于维修和使用。
3.运行平稳：叶片泵的叶轮是平衡设计的，因此运行平稳，噪音低。
4.适用范围广：叶片泵适用于输送各类液体，并且能够适应各种工况。
总之，叶片泵是一种通过叶片旋转产生离心力，将液体输送到所需位置的离心泵。
它的结构包括泵体、泵轴、叶轮和叶片等部件。
通过叶片的旋转运动，叶片泵能够产生高压区域，推动液体流动，实现液体的输送。
叶片泵具有输送能力强、结构简单、运行平稳和适用范围广等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教案续页
图3-10 单作用叶片泵的工作原理
密封工作腔（转子、定子、叶片、配油盘组成）
吸油过程：叶片伸出→V ↑→ p ↓→吸油；
排油过程：叶片缩回→V ↓→ p ↑→排油。
旋转一周，完成一次吸油，一次排油——单作用泵
径向力不平衡——非平衡式叶片泵
2.结构特点
(1)改变定子和转子之间的偏心便可改变流量。
偏心反向时,吸油压油方向也相反。
(2)处在压油腔的叶片顶部受到压力油的作用,该作用要把叶片推入转子槽内。
为了使叶片顶部可靠地和定子内表面相接触，压油腔一侧的叶片底部要通过特殊的沟槽和压油腔相通。
吸油腔一侧的叶片底部要和吸油腔相通,这里的叶片仅靠离心力的作用顶在定子内表面上。
(3)由于转子受到不平衡的径向液压作用力,所以这种泵一般不宜用于高压。
(4)为了更有利于叶片在惯性力作用下向外伸出，而使叶片有一个与旋转方向相反的倾斜角，称后倾角，一般为24°。
二、双作用叶片泵
1、工作原理
双作用叶片泵的工作原理如图4-14所示。
泵是由定子1、转子2、叶片3和配油盘(图中未画出)等组成。
定子和转子同心；
定子内曲线由四段圆弧和四段过渡曲线组成；
配油盘上有四个月牙形窗口。
旋转一周，完成二次吸油，二次排油——双作用泵
径向力平衡——平衡式叶片泵
（两个吸油区，两个排油区）
教案续页
案续页。
