一、测斜仪工作原理

深层水平位移就是测量围护桩墙和土体在不同深度上的点的水平位移，通常采用测斜仪测量，将围护桩墙在不同深度上的点的水平位移按一定比例绘制出水平位移随深度变化的曲线，，即围护桩墙深层绕曲线。测斜仪由测斜管、侧斜探头、数字式测读仪三部分组成，测斜管在基坑开挖潜埋设于围护桩墙和土体内，测斜管内有四条十字形对称分布的凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其正弦值显示在测读仪上。

测斜仪的原理是通过摆锤受重力作用来测量侧斜探头轴线与铅垂线之间倾角，进而计算垂直位置各点的水平位移的。当土体产生位移时，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量。放入测斜管内的活动探头测出的量是各个不同量测段上测斜管的倾角P，而该分段两端点（探头下滑动轮作用点与上滑动轮作用点）的水平偏差可测得的倾角用下式表示：

δi=Li*sinφi

式中：

δi-为第i次量测的水平偏差值（mm）；

Li-为第i次量测段的长度，通常取为0.5m、1.0m等整数（mm）；

φi-为第i次量测段的倾角值。

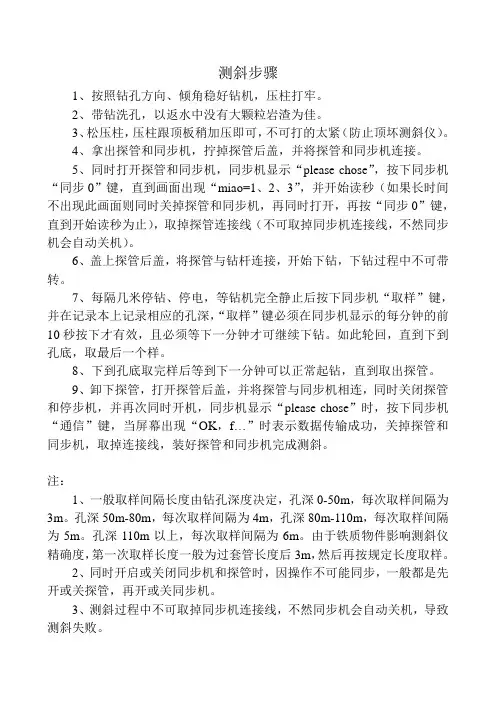

二、现场操作

1、将测斜探头从包装箱中取出，拧下防水盖，套上由厂家提供的O型圈（请务

必保持O型圈的清洁、没有刻纹、裂痕、划痕），把电缆插座凹凸槽仔细对准后插入探头的插头内，用扳手将压紧螺帽拧紧，但用力不宜过大。电缆另一端插头仔细对准后插入读数仪的插座内。

2、开机操作：开机前检查仪器是否与测斜探头相连，侧斜探头通过连接电缆和

输出插头，应与测斜读数仪面板上标有“测斜探头”的四芯插座相连。

3、按面板上（∣）键若干秒后，仪器视窗显示开机提示符，稍停片刻，即进入测值界面。

界面上显示：Num-为侧孔号，包括A+读数及A-读数；Dep-提示当前侧斜

-

表示当前处于正测过程，A+

-

表示当前处于反侧过程，A-

读数。

4

、主菜单设置：在读数仪工作时，按确认键“

”进入主菜单。

利用或键进行翻页。

4.1 深度设置：1）Hole ：×××输入侧孔号；2）Depth ：×××.×m ；输入当前测孔的设置深度（注：深度指示点为测斜探头下导轮的轴销中心）。3）Save Exit ：存储上述设定参数并返回主菜单。

4.2 参数设置：1）Param ：+×.×××××；输入测斜探头系数C ，单位mm/mv ，需根据侧斜探头的率定系数，确定并输入此系数。2）Initv ：+××××.×；输入校正零点电压。无校正零点电压，为+0000.0；3）Save Exit ：存储上述设定参数并返回主菜单。

4.3 日期/时间设置：1）Date ：××××-××日期设置；2）Time ：××：或或键调整数值的大小。选择Quit 放弃存储，选择Sve 存储修改，按键退出菜单。

4.4 清除存储数据：是否清除存储器（EEPROM ）中的数据，缺省值为NO ，如需清除存储器中的数据，用或键设置为Yes ，按确认键“”开始，清除结束后返回菜单选项。

4.5 退出菜单：按确认键，进入测值显示界面。

注：每次参数设置时，设置好单项参数以后，按“确认”键以后进行下一项参数设置。

5、测量

读数采集及存储：测量过程中注意应尽量读取存储显示屏稳定的数据，当探头移到一个新的位置应使之静置五至十秒在读数。如需存储可按面板上的存储按钮“STORE ”或遥控按钮。出现“Warning 、Saving!”，表示存储完成。存储数据后，当前显示深度自动减去一个仪器轮距，提示探头下一个位置深度，按存储键进行数据存储，直至当前深度至0.5米时，在按一次存储

键，表示A+方向测结束，这时应及时将测头旋转180°，慢慢放入测孔进行A-方向的测量，测量过程与A+方向相同，直至屏幕出现Dep：0.5时，在按一次存储键，屏幕出现“Saving Data \ Finished Side2 \ Press Any Key To Continue”,表示完成指定测孔的一次完整的测量。

注：在A+或A-测量过程中如发生错误，可以终止测量，终止测量应视为不完整测量，如需继续测量应及时关机并重新开机以使仪器进行初始化，否则会出现数据通讯故障。

6、安装软件

6.1用测斜数据处理光盘安装测斜数据数据处理软件，安装在指定的目录

下。、

6.2用串口驱动软件安装串口驱动程序。

6.3软件安装完成后，用数据线将仪器和电脑连接，打开仪器和电脑上的测

斜分析软件，单击软件上的“上载数据”，屏幕上出现“正在上载数据，

请稍后”提示，上载完成后，软件的最末一行（左下角）上载状态出现

“接收成功”，数据保存在电脑安装软件的位置。相同测孔号的记录以操

作时间（年月日时分）区别。

7、数据分析

7.1处理数据时，从“C”盘的“Proqrm Files”里面打开“Unilink”文件夹，

文件夹里面有保存的测孔编号，每个测孔编号代表不同时间的测试结果。

7.2根据记录本打开同一个孔不同时间的采集数据，在第一次采集数据的

“Exce”表格里面新建几个“Exce”表格，将后面几次采集的数据粘贴到第一次采集数据的“Exce”表格里面，表格下面的名称栏为检测日期，不能为其他名称（注意不能重名）。

7.3从桌面上打开处理数据的软件，在软件里面点击“存入历史”，将需要分

析的数据（孔号对应的时间）用“→”符号导入“待存入历史的记录里面”

存成存档文件，如果要撤销，点击“←”符号进行撤销。将文件存档好以后，需要更改文件保存位置时，点击“更改”，选择需要保存的位置。以上设置好以后，点击“保存”，屏幕出现“保存完毕”字样。最后点击“取消”退出。
