电动汽车高压熔断器选择应用

电动汽车高压熔断器选择应用2018-01-18熔断器的工作原理看起来比较简单，在电路中出现瞬时大电流时，熔丝自身发热，把自己熔断就算完成使命。

但在一个确定的电路中，选择什么样的熔丝，才能够恰到好处的实现，遇到故障电流，在短时间内熔断；同时又能确保，在长期的正常工作电流作用下，不会出现熔断，甚至不会因为伤痕的累积而出现电阻增大情形，影响到回路的效率。

这才是好的熔断器追求的目标。

电动汽车上使用的熔断器，既需要普通配电系统中直流高压熔断器的熔断保护性能，同时，还需要承受道路车辆的冲击和振动，这是对电动汽车高压系统内使用的熔断器的一类独特要求。

1 熔断器类型和特点按照供配电系统中习惯性的叫法，250V以下称为低压。

我们现在所说的高压直流熔断器，实际上是针对电动汽车的电气系统中的习惯叫法。

控制电路以外的，都被我们叫做高压系统。

电动汽车上的高压直流，目前主流都在1000V以下。

直流熔断器的类型，按照结构划分可以分成插入式、螺旋式、无填料封闭管式、有填料封闭管式和快速熔断器几种。

插入式，指熔断器的熔体以插接的方式固定在熔断器支座上，一旦出现故障熔断，可以只更换熔体而不必拆卸整个熔断器。

它主要由瓷盖、瓷座、动触头、静触头和熔丝组成。

这是一种比较传统的熔断器。

如下图所示。

螺旋式，指熔断器两侧的接线端靠螺纹旋接的方式连接到一起的一类熔断器，它主要由瓷帽、熔断管、瓷套、上接线端、下接线端及座子组成，基本结构如下图所示。

无填料封闭管式，是将一片或者几片熔体并联封闭在一个套管内，熔体上人为设计薄弱环节作为熔断点的一种熔断器。

它主要由熔断管（纤维管）、插座和熔片组成。

使用过程中，此类熔断器接入回路时需要配套支座作为绝缘固定之用。

基本结构如下图所示。

有填料封闭管式熔断器，指在封闭管体内熔体周围，填充经过处理的石英砂，用以加速电弧的熄灭的一类熔断器。

它主要由管体、指示器、石英砂填料和熔体组成。

管体由滑石陶瓷制成。

当熔断器遇到故障电流熔断后，指示器显示其熔断状态。

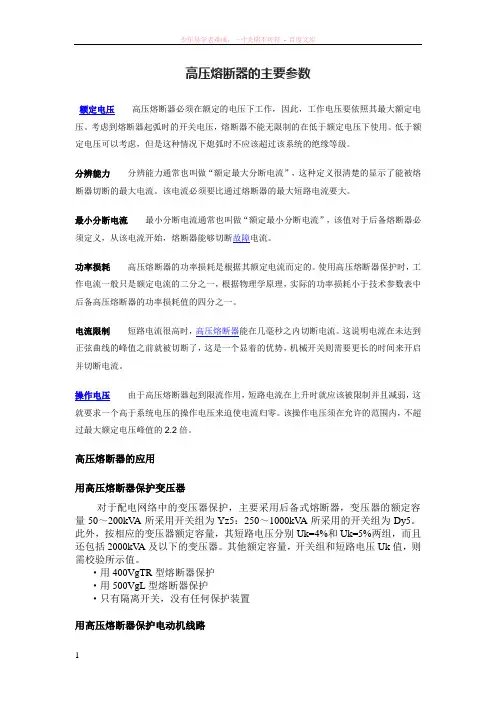

高压熔断器的主要参数

高压熔断器的主要参数额定电压高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。

考虑到熔断器起弧时的开关电压，熔断器不能无限制的在低于额定电压下使用。

低于额定电压可以考虑，但是这种情况下熄弧时不应该超过该系统的绝缘等级。

分辨能力分辨能力通常也叫做“额定最大分断电流”，这种定义很清楚的显示了能被熔断器切断的最大电流。

该电流必须要比通过熔断器的最大短路电流要大。

最小分断电流最小分断电流通常也叫做“额定最小分断电流”，该值对于后备熔断器必须定义，从该电流开始，熔断器能够切断故障电流。

功率损耗高压熔断器的功率损耗是根据其额定电流而定的。

使用高压熔断器保护时，工作电流一般只是额定电流的二分之一，根据物理学原理，实际的功率损耗小于技术参数表中后备高压熔断器的功率损耗值的四分之一。

电流限制短路电流很高时，高压熔断器能在几毫秒之内切断电流。

这说明电流在未达到正弦曲线的峰值之前就被切断了，这是一个显着的优势，机械开关则需要更长的时间来开启并切断电流。

操作电压由于高压熔断器起到限流作用，短路电流在上升时就应该被限制并且减弱，这就要求一个高于系统电压的操作电压来迫使电流归零。

该操作电压须在允许的范围内，不超过最大额定电压峰值的2.2倍。

高压熔断器的应用用高压熔断器保护变压器对于配电网络中的变压器保护，主要采用后备式熔断器，变压器的额定容量50～200kV A所采用开关组为Yz5：250～1000kV A所采用的开关组为Dy5。

此外，按相应的变压器额定容量，其短路电压分别Uk=4%和Uk=5%两组，而且还包括2000kV A及以下的变压器。

其他额定容量，开关组和短路电压Uk值，则需校验所示值。

·用400VgTR型熔断器保护·用500VgL型熔断器保护·只有隔离开关，没有任何保护装置用高压熔断器保护电动机线路电动机线路的保护，是用后备式高压熔断器，其设计满足电动机保护的特殊需要。

高压熔断器的主要参数

高压熔断器的主要参数额定电压高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。

考虑到熔断器起弧时的开关电压，熔断器不能无限制的在低于额定电压下使用。

低于额定电压可以考虑，但是这种情况下熄弧时不应该超过该系统的绝缘等级。

分辨能力分辨能力通常也叫做“额定最大分断电流”，这种定义很清楚的显示了能被熔断器切断的最大电流。

该电流必须要比通过熔断器的最大短路电流要大。

最小分断电流最小分断电流通常也叫做“额定最小分断电流”，该值对于后备熔断器必须定义，从该电流开始，熔断器能够切断故障电流。

功率损耗高压熔断器的功率损耗是根据其额定电流而定的。

电流限制短路电流很高时，高压熔断器能在几毫秒之内切断电流。

这说明电流在未达到正弦曲线的峰值之前就被切断了，这是一个显着的优势，机械开关则需要更长的时间来开启并切断电流。

操作电压由于高压熔断器起到限流作用，短路电流在上升时就应该被限制并且减弱，这就要求一个高于系统电压的操作电压来迫使电流归零。

该操作电压须在允许的范围内，不超过最大额定电压峰值的2.2倍。

此外，按相应的变压器额定容量，其短路电压分别Uk=4%和Uk=5%两组，而且还包括2000kV A及以下的变压器。

其他额定容量，开关组和短路电压Uk值，则需校验所示值。

高压熔断器的选择

学习情境1：电气主接线设计
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
Sd SK 3UavI(Ii(m3) )
•最大开断容量 •短路容量
学习情境1：电气主接线设计
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
对于填充石英砂、有限流作用的熔断器，则只能用在等于其额定电压的电网中。因为限流型熔断器在短路电流达到最大值之前就将电流截断，致使熔体熔断时因截流而产生过电压，可能损害电网中的电气设备。
学习情境1：电气主接线设计
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
根据安装地点选用户内式或户外式。
跌落式熔断器，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流

学习情境1：电气主接线设计
保护电力湖线南路水、利电水电职业技术学院力变压器和电力电 Hunan Technical College of Water Resources and Hydro Power 容器RN1、RN3、 RN5等
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power
电力系统自动化技术专业
湖南水利水电职业技术学院
Hunan Technical College of Water Resources and Hydro Power

熔断器额定电压和电流选用原则

熔断器额定电压和电流选用原则
首先，额定电压是指熔断器能够安全工作的最高电压。

在选择
熔断器时，必须确保其额定电压高于电路中的最高工作电压。

如果
熔断器的额定电压低于电路的工作电压，可能会导致熔断器在工作
时发生过热或击穿，从而失去保护作用，甚至引发火灾或其他安全
事故。

其次，额定电流是指熔断器能够安全工作的最大电流。

在选择
熔断器时，必须确保其额定电流能够有效地保护电路免受过载和短
路的影响。

如果熔断器的额定电流过低，可能会导致其在电路过载
时无法及时断开，从而造成设备损坏或火灾。

而如果额定电流过高，可能会使熔断器在正常工作电流下就断开，导致误断。

除了考虑电压和电流外，还需考虑熔断器的断开特性和热稳定
性等因素。

断开特性是指熔断器在过载或短路时能够多快地断开电路，以减少损坏。

热稳定性是指熔断器在长时间工作时能够稳定地
工作，不因过热而失效。

总之，选择熔断器时必须考虑其额定电压和电流，以及断开特
性和热稳定性等因素，以确保其能够有效地保护电路并确保安全。

只有在全面考虑这些因素的基础上，才能选择到合适的熔断器，确保电路的安全运行。

高压熔断器选型

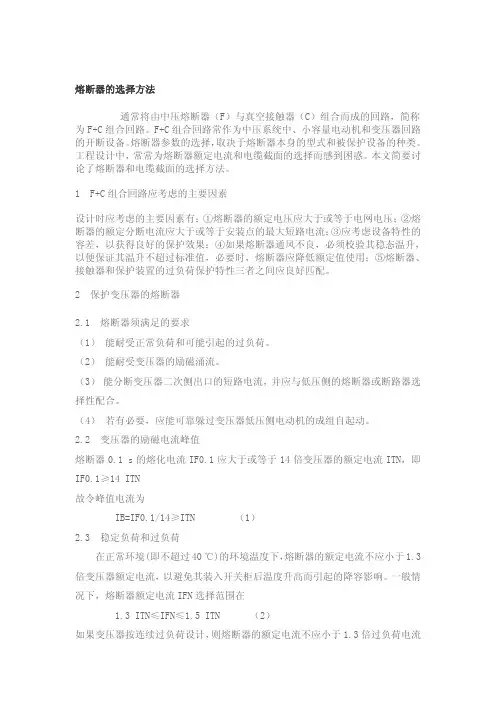

熔断器的选择方法通常将由中压熔断器（F）与真空接触器（C）组合而成的回路，简称为F+C组合回路。

F+C组合回路常作为中压系统中、小容量电动机和变压器回路的开断设备。

熔断器参数的选择，取决于熔断器本身的型式和被保护设备的种类。

工程设计中，常常为熔断器额定电流和电缆截面的选择而感到困惑。

本文简要讨论了熔断器和电缆截面的选择方法。

1 F+C组合回路应考虑的主要因素设计时应考虑的主要因素有：①熔断器的额定电压应大于或等于电网电压；②熔断器的额定分断电流应大于或等于安装点的最大短路电流；③应考虑设备特性的容差，以获得良好的保护效果；④如果熔断器通风不良，必须校验其稳态温升，以便保证其温升不超过标准值，必要时，熔断器应降低额定值使用；⑤熔断器、接触器和保护装置的过负荷保护特性三者之间应良好匹配。

2 保护变压器的熔断器2.1 熔断器须满足的要求（1）能耐受正常负荷和可能引起的过负荷。

（2）能耐受变压器的励磁涌流。

（3）能分断变压器二次侧出口的短路电流，并应与低压侧的熔断器或断路器选择性配合。

（4）若有必要，应能可靠躲过变压器低压侧电动机的成组自起动。

2.2 变压器的励磁电流峰值熔断器0.1 s的熔化电流IF0.1应大于或等于14倍变压器的额定电流ITN，即IF0.1≥14 ITN故令峰值电流为IB=IF0.1/14≥ITN （1）2.3 稳定负荷和过负荷在正常环境(即不超过40 ℃)的环境温度下，熔断器的额定电流不应小于1.3倍变压器额定电流，以避免其装入开关柜后温度升高而引起的降容影响。

一般情况下，熔断器额定电流IFN选择范围在1.3 ITN≤IFN≤1.5 ITN （2）如果变压器按连续过负荷设计，则熔断器的额定电流不应小于1.3倍过负荷电流ITg。

因此，作为一般的准则，熔断器额定电流应选择的范围为1.3 ITg≤IFN≤1.5 ITg （3）2.4 变压器二次侧的故障电流从切除故障的观点来说，故障电流ISC不应小于熔断器的最小熔断电流I3 ISC≥I3而 ISC=ITN/ud%式中，ud%为变压器的阻抗（标幺值）。

纯电动汽车高压熔断器计算及选型

一、概述现阶段动力电池能量密度越来越高，单体电芯容量越来越大，各高压部件一旦出现短路现象而无相应的保护措施，轻则部件损坏，重则引起火灾（尤其动力电池），后果将不堪设想，所以各高压部件回路的保护至关重要，本文将阐述纯电动汽车高压直流熔断器计算及选型方法，并实例说明。

电动汽车电气拓扑图如图一所示。

图一电动汽车电气拓扑图二、熔断器选型2.1 熔断器分类1）按动作特性主要分为：普通熔断器（gG/gL）、快速熔断器部分范围保护（aR）、快速熔断器全范围保护（gR）、Time-delay型及特殊熔断器；2）按照外形形状主要分为：a、英标熔断器英式熔断器壳体采用陶瓷材质，圆柱管体，具有体积小、浪湧耐受性能強、性价比高、弧电压小、功耗低等特点，一般小于100A的熔断器推荐采用英式系列熔断器。

英标BS88熔断器样式如图二所示。

图二英标BS88熔断器b、美标熔断器美式熔断器系列的产品，两端触刀为一体式，熔体直接一次性焊接，可抗强冲击及振动，具备高阻燃、高绝缘性能，弧电压小，功耗低，此系列为电动汽车的优选，一般大于100A的熔断器推荐采用美标系列以增加可靠性。

美标熔断器样式如图三所示。

图三美标熔断器c、欧标熔断器欧标方形熔断器壳体采用陶瓷材质，该产品具有运行温度低、功率损耗小、焦耳积分值小等特点，适用于要求结构紧凑、性能优越、大功率应用场合，尤其在手动维修开关（MSD）中大量使用。

欧标方形熔断器样式如图四所示。

图四欧标方形熔断器d、法标熔断器法标熔断器具有循环性能强、体积小、构造独特等特点，模块化底座方便安装，结构紧凑，适用于占用空间小的PDU、BDU、小型交流驱动器以及其它小功率应用。

法标圆形熔断器样式如图五所示。

图五法标圆形熔断器2.2 熔断器额定电压的选择熔断器作为电路中的保护器件，在回路中出现故障时，熔断器工作分为“熔”+“断”两个过程，“熔”的过程与电流有关系，“断”的过程与电压有关系。

熔断器的电压可以表述为：此熔断器可以分断此电压所产生的电弧。

高压熔断器选型

高压熔断器系列名称规格型号额定电流直径长度备注XRNP(I)系列夹子+10/对底座+40XRNP-3.60.2-0.525*195标准尺寸123.15XRNP-7.20.2-0.5123.15XRNP-120.2-0.51231.5XRNP-240.2-0.525*354标准尺寸123.15XRNP-35(40.5)0.2-0.525*465标准尺寸123.15XRNP(II)系列XRNP-3.6、7.2、120.2-0.551*192标准尺寸123.15-10XRNP-3.6、7.2、120.2-0.576*192123.15-10高压熔断器系列氧化锌避雷器规格型号备注 HY1.5W-0.28/1.3 HY1.5W-0.50/2.6 HY5WS-7.6/30 HY5WS-10/30 HY5WS-12.7/50 HY5WS-17/50 HY5WZ-7.6/27 HY5WZ-10/27 HY5WZ-12.7/45名称规格型号额定电流直径长度备注XRNT1系列XRNT1-3.6、7.2、10、122-3.1551*292标准尺寸SDLAJ6.3 10 16 20 25 31.5 40 5076*292标准尺寸SFLAJ63 80 100 125 SKLAJ 160 88*292标准尺寸 SVLAJ200HY5WZ-17/45HY5WZ-42/134HY5WZ-51/134HY5WR-10/27HY5WR-17/45HY5WX-51/134高压熔断器系列名称规格型号额定电流直径尺寸备注撞击度25KGXRNT(I)系列夹子35/对XRNT-12底座+756.351*4421016202531.5405076*442638010012516088*44220025010076*537125160200XRNT-35(40.5)1.2-3.1551*537标准尺寸6.310162025底座+150 3.15 76*537标准尺寸405063RW10、RXWO/RW9-35(整台)RNK RNK-6 50-100高压熔断器系列名称规格型号额定电流直径尺寸备注PRNT(I),GOR5系列PRNT-15.5,GOR5-15.55 6.3 10 16 20 25 30 40 50 63 71 80 100 140XRNT(I),GOR4系列XRNT-15.5,GOR4-15.5 31.5 40 50 63 80 100 125 150 160175200高压熔断器系列名称规格型号额定电流RN2 RN2-(6-10) 0.5-25 RN2-10 30-100 RN2-35 0.5-10RN1 RN1-62-2530-75100-200 RN1-102-2530-75100-200 RN1-35 2-15RN3 RN3-62-5075-100150-200 RN3-10 2-5060-100150-200RXWO RXWO-35 0.5-10 RW9 RW9-35 05-10RW10 RW10-35 0.5-10RWJ RWJ-35 0.5-10高压穿墙套管系列规格型号备注CB-10/600CLB-10/200-600CWLB-10/200-600CWLB-35/200-1000CWB-35/200-600CB-10/1000CWLB-10/2000CLB-10/3150CWLB-10/3150CWB-20/800CWW-35/1000CWW-35/2000CWW-20/3150CWW-35/1250CM-10-160/1000跌落式熔断器规格型号备注RW3-10/100ARW3-10/200AHRW3-10/100AHRW3-10/200ARW5-35/100ARW5-35/200ARW7-10/100ARW7-10/200AHRW7-10/200ARW10-10F/100ARW10-10F/200AHRW10-10F/100AHRW10-10F/200ARW11-10/100ARW11-10/200AHRW11-10/100AHRW11-10/200APRWG2-35/100APRWG2-35/200A高压熔断器名称规格型号额定电流直径长度备注2531.54050高压熔断器名称规格型号额定电流直径尺寸备注2531.5 40 50XRNM(I)系列XRNM-7.2、12母线式6376*403标准尺寸WFNHO 80 100 125 160 200 WKNHO224 250 315XRNM-7.2、12插入式25 76*403标准尺寸WFNHO31.5 40 50 63 80 100 125 160 200XRNM(I)系列XRNM-7.2、12插入式224 76*403标准尺寸WKNHO 250 315XRNM系列夹子80/对底座+150/套XRNM-7.2、12母线式6380100125160200224XRNM-7.2、12插入式2576*442标准尺寸31.540506380100125160200224XRNT(I)-24列夹子35/对底座+80/套XRNT-243.15-6.351*442标准尺寸1016202531.5405076*4426380100125160 88*442标准尺寸200。

高压限流熔断器参数及作用如何选择

高压限流熔断器参数及作用,如何选择高压限流熔断器参数及作用,如何选择高压限流熔断器参数及作用高压熔断器的作用是对电路及设备进行短路保护及运载保护。

它是利用低熔点的金属丝（片）（也称为熔件）的熔化而切断电路的。

其结构简单，造价低，且容易维护。

高压熔断器按安装地点可分为户内式和户外式，按是否限流可分为限流式和非限流式。

所谓高压限流熔断器是熔断器的瓷管中充满石英砂，当短路电流使熔丝熔断而产生电弧，由于石英砂颗粒间狭沟的限制，使弧柱直径变小，加上石英砂的冷却作用，在电流未到稳定值以前就将电弧熄灭，起到限流的作用。

跌落式熔断器是一种非限流式熔断器，在熔丝管内层有产气材料，当故障电流流过熔断器时，熔丝熔断产生电弧，在电弧高温作用下，产生高压气体通过管口向外喷出，将电弧拉长并冷却，在电流过零时熄灭。

熔丝熔断后，使活动关节释放，熔丝管跌落而形成明显的断口。

高压限流熔断器一般用于户内居多，但不宜使用在低于熔断器额定电压的电网中，以避免熔断器熔断的截流所产生的过电压超过电网允许2.5倍的工作相电压。

跌落式熔断器一般用于户外，因为在其灭弧时，会喷出大量气体，并发出很大的声响。

高压限流熔断器的主要参数和特性有哪些？高压限流熔断器的主要参数和特性：（1）额定电压：是指高压限流熔断器分断后长期承受的电压，一般等于或大于设备或线路的额定电压。

（2）额定电流：分熔断器和熔体的额定电流，是指长期通过的电流。

一般为设备额定电流的1.5~3倍左右。

（3）额定开断能力：是指在故障条件下可靠地开断过载或短路电流的能力。

一般用开断电流或开断容量表示。

（4）绝缘水平：一般用工频耐压和雷电冲击耐压来表示。

（5）安秒特性：是指高压限流熔断器动作时间与通过熔断器电流的关系，它由制造厂提供。

这对保证熔断器的选择性是十分必要的，否则将会发生越级跳闸等误动作的恶劣后果。

中压熔断器是如何选择的？（1）高压限流熔断器选择的环境条件。

环境条件是指环境温度、最大风速（对户外使用的熔断器有要求）、污秽情况（对户外使用的熔断器有要求）、海拔、地震烈度等，上述要求可参照户外开关设备的要求而定。

高压熔断器选择

在3～35kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，最高额定电压能达40.5kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5A ，为保护电压互感器的专用熔断器。

另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，需要等待电流过零时才能开断电路，无限流作用。

常用的型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。

RW 10- 35/0.5 型为保护区35kV电压互感器专用的户外产品。

所以根据熔断器的型式和不同的保护对象来选择。

2.2 按工作电压选择(1) 一般条件：U e≥Uwe式中：U e——熔断器额定电压Uwe——安装处电网额定电压即熔断器的额定电压(kV ) 应不小于熔断器安装处电网额定电压(kV )。

(2) 对于限流型熔断器：以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择，这种情况下此类熔断器熔断产生的最大过电压倍数限制在规定的2.5 倍相电压之内，此值并未超过同一电压等级电器的绝缘水平。

如果熔断器使用在工作电压低于其额定电压的电网中，过电压倍数造成威胁可能增大3.5～4。

2.3 按工作电流及保护特性选择(1) 一般条件：I e≥Ije≥Ig·zd式中：I e——熔断器熔管的额定电流，AI je——熔断器熔体的额定电流，AI g·zd——回路最大持续工作电流，A此条件为选择熔断器额定电流的总体要求，其中熔体额定电流的选择最为重要，它的选择与其熔断特性有关，应能满足保护的可靠性、选择性和灵敏度要求。

(2) 具体情况：①保护配电设备(即35kV 及以下电力变压器) ：Ije= K Ib·zd式中Ib·zd——变压器回路最大持续工作电流，AK——可靠系数，不考虑电机自起动时，取1.1～1.3；考虑电机自起动时，取1.5～2.0 按此条件选择可确保变压器在通过最大持续工作电流，通过变压器励磁涌流，电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断，而且能保证前后级保护动作的选择性以及本段范围内短路能以最短时间切除故障。

高压熔断器的选择

(1) 照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

(2) 电动机：①单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。

②多台直接起动电动机总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。

③降压起动电动机熔体额定电流＝(1.5～2)×电动机额定电流。

④绕线式电动机熔体额定电流＝(1.2～1.5)×电动机额定电流。

(3) 配电变压器低压侧熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

(4) 并联电容器组熔体额定电流＝(1.3～1.8)×电容器组额定电流。

(5) 电焊机熔体额定电流＝(1.5～2.5)×负荷电流。

(6) 电子整流元件熔体额定电流≥1.57×整流元件额定电流。

回答者：xiaocuizhi - 魔法师四级2008-12-15 19:24 是同一概念,熔断器就是靠熔体的熔化来起到保护作用的.熔体额定电流的选择：1.用于保护照明或电热设备的熔断器,因负载电流比较稳定,熔体的额定电流一般应等于或稍大于负载的额定电流2.用于保护单台长期工作电动机的熔断器,考虑电动机启动时不应熔断I>=(1.5～2.5)Ie ，轻载起动或起动时间比较短的，系数可取1.5,带重载起动或起动时间较长的，系数可取近似2.53.用于保护频繁起动电机的熔断器，考虑到频繁起动时发热熔断器也不应熔断，即I>=(3～3.5)Ie4.用于保护多台电机的熔断器,出现尖峰电流时不应熔断,通常将其中容量最大的一台电机起动,而其它电机正常运行时出现的电流作为尖峰电流,I>=(1.5～2.5)Ie.max+(Ie1+Ie2+Ie3+...)5.熔断器的电压选择应等于或大于所在电流的额定电压.1。

高压熔断器型式的选择

高压熔断器型式的选择在3--66M\h电站和变电所常用的高压熔断器有两大类:一类是户内高压限流熔断器，额定电压等级分 3. 6. 10. 20.35. 66kV,常用的型号有RN1. RN3. RN5. XRN1d1. XRNT1. XRN下2. XRN下3型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路;RN2和RN 4型额定电流均为0.5-10A，为保护电压互感器的专用熔断器。

另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显.常用的为跌落式熔断器，型号有RW水RW 4. RW 7. RW 9. RW10. RW 11. RW 12. RW 13和PRW系列型等，其作用除与RN 1型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流.户外瓷套式限流熔断器R W 10-3510.5-50-200014 VA型中R W 10-3510.5-1-200014 VA.为保护35kV电压互感器专用的户外产品.所以根据熔断器的型式和不同的保护对象来选择.按工作电压选择(1)一般条件:U exUwe式中:U e-熔断器额定电压Uwe一一安装处电网额定电压即熔断器的额定电压(W)应不小于熔断器安装处电网额定电压(W).(2)对于限流型熔断器:以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择，这种.清况下此类熔断器熔断产生的最大过电压倍数限制在规定的25倍相电压之内，此值并未超过同一电压等级电器的绝缘水平.如果熔断器使用在工作电压低于其额定电压的电网中，过电压倍数造成威胁可能增大3.5^4.按工作电流及保护特性选择(1)一般条件:I exljexlg"zd式中::le一一一熔断器熔管的额定电流，AI je-J,断器熔体的额定电流，^I g"zd-回路最大持续工作电流，A此条件为选择熔断器额定电流的总体要求，其中熔体额定电流的选择最为重要，它的选择与其熔断特性有关，应能满足误护的可靠性、选择性和灵敏度要求。

高压熔断器分类及作用

高压熔断器分类及作用
高压熔断器分类
1、英标熔断器
英式熔断器主要用于英联邦国家生产的设备。

英标熔断器壳体采用陶瓷材质，产品具有体积小、性价比高等特点，特别受到240V以下的UPS厂商青睐。

2、美标熔断器
美式熔断器应用最为广泛，涵盖了大部分电力电子产品应用。

美标熔断器壳体采用三聚氰胺网格布加陶瓷层叠工艺制成，抗冲击能力强，并且具有焦耳积分值小、功率损耗小、直流性能优越等特点，广泛应用在变电站、电力机车等场合。

3、欧标熔断器
欧标方形熔断器壳体采用陶瓷材质，该产品具有运行温度低、功率损。

变压器跌落保险高压熔丝的选择

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

发电厂电气部分-第六章

（4）短路电流的实用计算方法：在进行电气设备的热稳定计算时，需要用短路后不同时刻的短路电流，即计及暂态过程，通常采用短路电流实用计算方法，即运算曲线法。
4、短路电流热效应计算时间的确定

短路电流热效应计算时间tk 为继电保护动作时间tpr 和相应断路器的全分闸时间tbr之和，即 tk = tpr + tbr 式中tbr为断路器的固有分闸时间和燃弧时间之和。验算电气设备时宜采用后备保护动作时间；在验算裸导体的短路热效应时，宜采用主保护动作时间。如主保护有死区时，则采用能对该死区起作用的后备保护动作时间，并采用相应处的短路电流值；验算电缆时，对电动机等直馈线应采用主保护动作时间，其余宜按后备保护动作时间。在验算电器的短路热效应时，宜采用后备保护动作时间。
④ 不要求断开或闭合电流，只用来在检修时隔离电压的开关电器，如隔离开关等。
引言
2. 断路器的作用
在正常情况下，控制各种电力线路和设备的开断和关合。在电力系统发生故障时，自动地切除电力系统的短路电流，以保证电力系统的正常运行。
一、电弧的形成与熄灭

当开关电器开断电路时，电压和电流达到一定值时，触头刚刚分离后，触头之间就会产生强烈的白光，称为电弧。此时，触头虽已分开，但电路中的电流还在继续流通。只有电弧熄灭，电路才被真正断开。电弧之所以能形成导电通道，是因为电弧柱中了出现大量自由电子的缘故。
2、短路动稳定校验
动稳定也称电动力稳定，是指电气设备承受短路电流机械效应的能力。满足动稳定的条件为：
ies ish 或I es I sh
式中 ish、I sh — 短路冲击电流幅值及其有效值。ish 2K sh I ''， I ''为0s短路电流周期分量有效值，K sh 为冲击系数； ies、I es — 电气设备允许通过的动稳定电流幅值及其有效值。

高压熔断器

高压熔断器
产品名称：RN2-3-6-10-35KV高压熔断器产品类别：高压熔断器
产品说明
一、RN2-3~35KV高压熔断器_概述
RN2型户内高压限流熔断器，用于电压互感器的短路保护，其断流容量为10002MVA。

在短路时以限制线路电流到最小值的方式进行瞬时开断，1分钟内熔断电流应在0.6~1.8A范围内。

二、RN2-3~35KV高压熔断器_技术数据
产品型号RN2-3、6、10 RN2-15、20 RN2-35
额定电压KV 3 6 10 15 20 35
额定电流A 0.5
三相断流容量MVA 1000
最大开断电流KA(有效值) 100 85 50 40 30 17
开断最大短路电流时，最大电流峰值A 160 300 1000 350 850 700
过电压倍数不超过2.5倍工作电压
熔体管电阻值100±7 200±10 380±10
重量kg 5.6 12 15.6
熔体管重量kg 0.9 1.6 2.5
三、RN2-3~35KV高压熔断器_外形及安装尺寸。
