(完整版)铁路工程施工测量基础知识

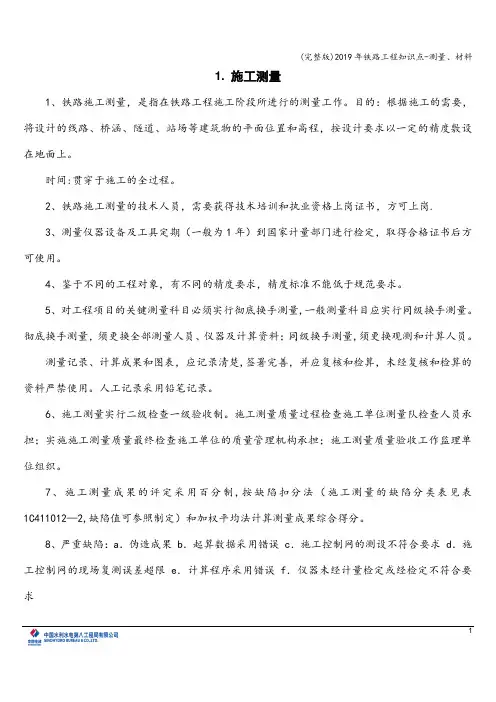

(完整版)2019年铁路工程知识点-测量、材料
1. 施工测量1、铁路施工测量，是指在铁路工程施工阶段所进行的测量工作。
目的：根据施工的需要，将设计的线路、桥涵、隧道、站场等建筑物的平面位置和高程，按设计要求以一定的精度敷设在地面上。
时间:贯穿于施工的全过程。
2、铁路施工测量的技术人员，需要获得技术培训和执业资格上岗证书，方可上岗.3、测量仪器设备及工具定期（一般为1年）到国家计量部门进行检定，取得合格证书后方可使用。
4、鉴于不同的工程对象，有不同的精度要求，精度标准不能低于规范要求。
5、对工程项目的关键测量科目必须实行彻底换手测量,一般测量科目应实行同级换手测量。
彻底换手测量，须更换全部测量人员、仪器及计算资料；同级换手测量,须更换观测和计算人员。
测量记录、计算成果和图表，应记录清楚,签署完善，并应复核和检算，未经复核和检算的资料严禁使用。
人工记录采用铅笔记录。
6、施工测量实行二级检查一级验收制。
施工测量质量过程检查施工单位测量队检查人员承担；实施施工测量质量最终检查施工单位的质量管理机构承担；施工测量质量验收工作监理单位组织。
7、施工测量成果的评定采用百分制,按缺陷扣分法（施工测量的缺陷分类表见表1C411012—2,缺陷值可参照制定）和加权平均法计算测量成果综合得分。
8、严重缺陷：a．伪造成果 b．起算数据采用错误 c．施工控制网的测设不符合要求 d．施工控制网的现场复测误差超限 e．计算程序采用错误 f．仪器未经计量检定或经检定不符合要求1重缺陷：a．控制点点位选择不当 b．施工放样时，放样条件不具备 c．各项误差有50％以上大于限差的1／2 d．记录中的计算错误，对结果影响较大 e．上交资料不完整 f．仪器检验项目不全,检验结果有轻微不符合规定 g．观测条件掌握不严 h．其他严重的差、错、漏轻缺陷：a．记录字体潦草、不规整 b．数字或小数点错漏，对结果影响轻微c．各种注记错漏，成果装订及编号错漏 d．记录中的计算错误，对结果影响轻微 e．各种资料的整饰缺点 f．其他轻微的差、错、漏9、水准仪：高程。
测量课件之铁路工程测量
05 铁路工程测量的挑战与未 来发展
高精度测量技术的需求与挑战
高精度测量技术在铁路工程建设中具 有重要作用，能够确保铁路线路的平 顺性和安全性。
高精度测量技术需要不断研发创新， 提高测量精度和稳定性，以满足铁路 工程建设的需求。
随着铁路工程建设规模的不断扩大，对高 精度测量技术的需求也日益增加，同时面 临着技术更新换代、设备升级等挑战。
地质勘察
通过遥感技术分析铁路沿线地质构造、 岩性特征等信息，为铁路工程地质勘 察提供辅助手段。
04 铁路工程测量的实践与应 用
铁路线路中线测量
定义
铁路线路中线测量是确定铁路中 心线位置和走向的测量工作。
目的
确保铁路线路的正确设计，满足线 路的平纵断面设计要求，并指导后 续施工。
方法
使用全站仪、经纬仪等测量仪器， 结合GPS定位技术，进行中线测量 和放样。
进行必要的校准和检测，以确 保测量数据的准确性。
测量数据的处理与分析
数据处理
01
数据转换：将原始数据转换为更易于分析 和处理的格式或表达方式。
03
02
数据整理：对原始数据进行筛选、分类和整 理，使其更加有序和易于分析。
04
数据分析
统计分析：通过统计方法对大量数据进行 处理和分析，以揭示其内在规律和趋势。
方法。
极坐标法
通过已知点测定待定点平 面位置的方法，利用测距 仪或全站仪进行测量。
高程控制测量
水准测量
利用水准仪测定两点间的高差 ，从而计算出各点的高程。
三角高程测量
利用三角学原理，通过已知点 与待定点间的高差，计算待定 点的高程。
GPS高程测量
利用全球定位系统（GPS）技术， 通过大地高与正常高之间的转换关 系，确定各点的高程。
线路工程施工测量知识点
线路工程施工测量知识点线路工程施工测量是电力、通信、交通等行业中不可或缺的重要环节，它直接影响到工程的质量和进度。
本文将详细介绍线路工程施工测量的相关知识点。
一、施工测量的基本原理施工测量是利用测量仪器和测量方法，对线路工程的设计图纸进行现场标定和验证，确保施工过程中各项工程指标符合设计要求。
其基本原理包括测角、测距和测高差。
1. 测角：通过经纬仪或全站仪等仪器，测定两点之间的角度，用于确定线路的方向和位置。
2. 测距：利用钢尺、测距仪或激光测距仪等工具，测定两点之间的距离，用于确定线路的长度和规模。
3. 测高差：通过水准仪或全站仪等仪器，测定两点之间的高程差，用于确定线路的垂直位置和坡度。
二、施工测量的基本工作线路工程施工测量主要包括以下几个方面的工作：1. 控制测量：建立施工控制网，测定控制点的坐标和高程，为后续的施工测量提供基准。
2. 定位测量：根据设计图纸，测定线路的起点、终点和转折点等关键位置，确保施工过程中线路的正确走向。
3. 放样测量：根据设计图纸，测定线路沿线上的各个施工点位，为施工提供具体的施工位置。
4. 高程控制：测定线路沿线的高程，确保线路的垂直位置和坡度符合设计要求。
三、施工测量的方法与技术要求1. 测量仪器：线路工程施工测量应采用高精度的测量仪器，如全站仪、经纬仪、水准仪等。
2. 测量方法：根据不同的施工要求，采用相应的测量方法，如角度测量、距离测量、高差测量等。
3. 技术要求：线路工程施工测量应满足以下技术要求：（1）测量精度应符合设计要求，一般要求±1mm/m。
（2）测量数据应真实、可靠，不得有误。
（3）测量结果应进行复核和验证，确保测量数据的准确性。
四、施工测量在线路工程中的应用1. 电力线路工程：施工测量在电力线路工程中起到重要作用，可以确保线路杆塔的位置和高程符合设计要求，保证电力线路的安全运行。
2. 通信线路工程：施工测量在通信线路工程中用于确定通信杆塔的位置和高度，确保通信线路的顺畅传输。
公路铁路工程施工测量
子情境1:公路铁路初测
一、公路铁路工程测量的内容 1.勘测设计阶段的测量工作
1) 线路初测
2) 线路定测 2.施工阶段的测量工作
3.竣工验收和运营管理阶段的测量工作
二、公路铁路初测中的测量工作
1.选点插旗 2.导线测量 3.水准测量 4.地形测量 5.初测后应提交的资料
子情境2 公路铁路详细测量 一、定线测量 1．穿线放线法 1)放点
校正的两个以上转点放线，重新交出交点位 置。并将碰动和丢失的交点桩和中线桩校正 和恢复好。
二、施工控制桩的测设 1. 平行线法 2 .延长线法
如图3-20所示，延长线法是在道路转折处的中线 延长线上，以及曲线中点至交点的延长线上测设 施工控制桩。
三、路基边桩的测设
路基边桩测设就是根据设计断面图和各中桩 的填挖高度，把路基两旁的边坡与原地面的交 点在地面上钉设木桩（称为边桩），作为路基 的施工依据。
2）每位学生的实训报告。
子情境3 公路铁路施工测量
道路施工测量的主要任务包括恢复中线测量，施 工控制桩、边桩和竖曲线的测设
典型路基
一、道路恢复中线测量
目的:恢复碰动或丢失的中线桩
方法: 若直线段上转点丢失或移位，可在交点
桩上用经纬仪按原偏角值进行补桩或校正， 若交点桩丢失或移位，可根据相邻直线
2)穿线
1．穿线放线法 3)交点
4)测交角
y 180 z 180
2. 拨角定线法 3. 导线法
二、中心线测量 1．加里桩程—桩—及地桩形号加桩、 当地路物线加的桩交、点曲，线转加桩 角2.与测断关定链系后处加，理桩即可。沿 路断中线链桩中有间线长距设链置与里短程链之分， 桩当，原以路标线定记中录线桩的号的里程 位长直置于线。地（里面m）程实桩际上里写程时曲为短 线（m） 有链桩，号反，之表则达叫该长中链

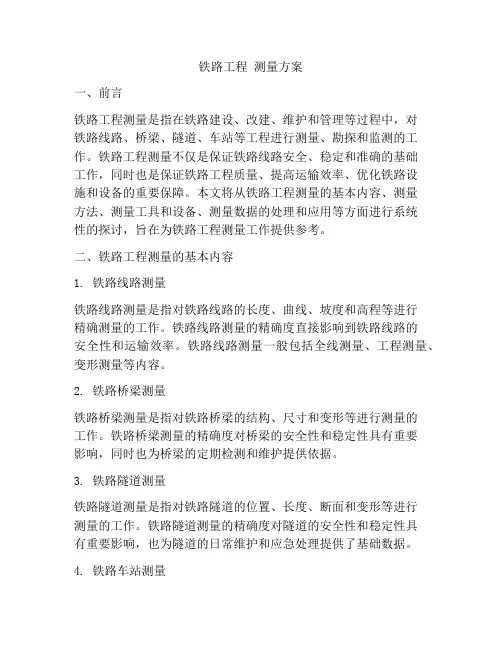

铁路工程 测量方案
铁路工程测量方案一、前言铁路工程测量是指在铁路建设、改建、维护和管理等过程中，对铁路线路、桥梁、隧道、车站等工程进行测量、勘探和监测的工作。
铁路工程测量不仅是保证铁路线路安全、稳定和准确的基础工作，同时也是保证铁路工程质量、提高运输效率、优化铁路设施和设备的重要保障。
本文将从铁路工程测量的基本内容、测量方法、测量工具和设备、测量数据的处理和应用等方面进行系统性的探讨，旨在为铁路工程测量工作提供参考。
二、铁路工程测量的基本内容1. 铁路线路测量铁路线路测量是指对铁路线路的长度、曲线、坡度和高程等进行精确测量的工作。
铁路线路测量的精确度直接影响到铁路线路的安全性和运输效率。
铁路线路测量一般包括全线测量、工程测量、变形测量等内容。
2. 铁路桥梁测量铁路桥梁测量是指对铁路桥梁的结构、尺寸和变形等进行测量的工作。
铁路桥梁测量的精确度对桥梁的安全性和稳定性具有重要影响，同时也为桥梁的定期检测和维护提供依据。
3. 铁路隧道测量铁路隧道测量是指对铁路隧道的位置、长度、断面和变形等进行测量的工作。
铁路隧道测量的精确度对隧道的安全性和稳定性具有重要影响，也为隧道的日常维护和应急处理提供了基础数据。
4. 铁路车站测量铁路车站测量是指对铁路车站的位置、线型、建筑物、设施等进行测量的工作。
铁路车站测量的精确度对车站的规划和改建具有重要影响，也为车站的维护和安全管理提供了基础数据。
5. 铁路信号测量铁路信号测量是指对铁路信号系统的位置、信号设备、联锁设备等进行测量的工作。
铁路信号测量的精确度对列车运行的安全和正点率具有重要影响，也为信号系统的故障排除和维护提供了基础数据。
6. 铁路轨道测量铁路轨道测量是指对铁路轨道的位置、轨距、轨面和变形等进行测量的工作。
铁路轨道测量的精确度对轨道的稳定性和列车运行的舒适性具有重要影响，也为轨道的定期检测和维护提供了基础数据。
7. 铁路地形测量铁路地形测量是指对铁路线路的地貌、地质、水文等特征进行测量的工作。
施工测量的基本方法(铁路工程测量)
dAP
β A（XA,YA)
P（XP,YP) B（XB,YB)
点平面位置测设
极坐标法
1.详细过程
如下图示，A、B为已知平面控制点，其坐 标值分别为A（xA, yA） 、B（xB, yB）， P、Q、S、R为设计的建筑物的特征点各点 的设计坐标均为已知。 可根据A、B两点测设P、Q、S、R点。
极坐标法
L=D-(△Ld+ △ Lt+ △ Lh) △Lt：温度改正数
△ Ld：尺长改正数
△Lh：倾斜改正数
04 利用经纬仪定向，使用检定过的钢尺，根据计算出的L，实地标定出已知水平距离D
测设的基本工作
2.光电测距仪测设法
当测设精度要求较高时，一般 采用光电测距仪测设法
测设的基本工作
测设已知水平角
已知水平角的测设，就是在已知角顶点 根据一个已知边方向，标定出另一边方向， 使两方向的水平夹角等于已知水平角角值。
a b
A
BM
c
d
B
测设的基本工作
本节知识总结
测设的基 本工作
1.已知水平距离
1、已知水平距离小于整尺长度
2、已知水平距离大于于整尺长度
2.已知角度 3.已知高程点
1、一般测设方法
2、精确测设方法 1、地面上点的高程测设
2、高程传递
点平面位置测设
点平面位 置测设
1、直角坐标法 2、极坐标法 3、距离交汇发 4、角度交汇法
测设的基本工作
一般测设方法
当测设水平角的精度要求不高时，可采用盘左、盘右分中的方法测设。
例 设地面已知方向OA，0为角顶点，β为已知水平角角值，OB为欲定的方向线。
01
在0点安置经纬仪，盘左位置瞄准A点，读取水平度 盘读数a1
铁路工程测量
• 目前，我国采用的椭球参数为：长半轴 a=6378.137km，旋转椭球体的扁率 • 1／a=298.257。 • 我国大地坐标的原点在陕西省泾阳县永乐 镇。由于旋转椭球体的扁率很小，当测区 面积不太大时，可以把地球近似当作圆球 看待，其平均半径为6371km。 • 地球的重力作用线称为铅垂线，它是测量 工作的基准线。与平均海水面重合的水准 面称为大地水准面，它是测量工作的一种 基准面，即绝对高程的起算面.
二
高程测量
• • •
•
水准测量：水准测量是利用水平视线来测量两点 间的高程。 三角水准测量：三角测量是测量两点间的水平距 离或斜距和竖直角，然后利用三角公式计算出两 点间的高差。 高程基准面：大地水准面与平均海水面相吻合的 水准面称为高程水准面。 水准点：在测区内设立一些高程控制点，并精确 测出它们的高程，然后根据这些高程控制点测量 附近其它点的高程。这些高程控制点称为水准点， 工程上常用BM来标记。 水准原点：在我国青岛设立海水涨落观测站，长 期观测海水面的升降变化。
• 附合水准线路：附合水准线路是水准测量 从一个高级水准点开始，结束于另一个高 级水准点的线路。 • 闭合水准线路：闭合水准线路是水准测量 从一已知高程的水准点开始，最后又闭合 到起始点的水准路线。 • 水准支线：水准支线是从一已知高程的水 准点开始，最后既不附合也不闭合到已知 高程的水准路线，即分叉水准支线线路。
• 在测量学中，对于地球表面上的地物、地貌的位 置，都是由一些反映其特征变化的点所确定的， 这些特征点.又称为碎部点。在测区内布设一些有 控制意义的点，用较精密的方法测出它们的位置， 这些点称为控制点。测量这些点的工作，称为控 制测量。再根据控制点测定碎部点相对于控制点 的位置称为碎部测量。 • 地球上的地物是指自然形成的或人工建成的有明 显轮廓的物体，如河流、道路、房屋等。地貌是 指地面上高低起伏的自然形态，如山脉、丘陵、 平原等。 • 测量工作的实质就是测定或测设地面点的空间位 置，测定选定的点或地面特征点的位置，根据需 要绘制成图；或把设计图上的点位测设到地面。
铁路工程施工测量基础知识
铁路工程施工测量基础知识一、内容描述铁路这条贯穿祖国大地的动脉，承载着我们的梦想与希望。
在铁路建设的背后，有一群默默奉献的测量工程师们，他们手中的测量工具，如同战士手中的剑，精确而有力。
今天让我们一起走进他们的世界，了解那些关于铁路工程施工测量的基础知识。
首先我们要明白，铁路工程施工测量可不是简单的“走走看看”，它可是个技术活儿。
测量工程师们需要知道如何准确地确定铁路的走向、位置、高度等信息。
这些信息就像是我们建铁路的“导航仪”。
只有准确的数据，才能保证铁路的安全和顺畅。
测量开始前，得做好准备工作。
选择合适的测量工具和设备，制定详细的测量计划。
这些都关乎到测量的准确性和效率，当然选择适合的测量技术和方法也是至关重要的。
比如用全站仪测距、GPS定位技术等。
后就是实地测量了，这时候测量工程师们得顶着风吹雨打，甚至冒着严寒酷暑，深入施工现场。
他们得仔细记录每一个数据，不能有丝毫马虎。
因为每一个数据，都关乎到铁路建设的质量和安全。
测量结束后，数据处理也是一项重要工作。
工程师们要对收集到的数据进行整理、分析和处理，然后制作出准确的施工图纸和报告。
这些图纸和报告，就是我们建设铁路的“蓝图”。
只有依据这些准确的图纸和报告，才能确保铁路施工顺利进行。
《铁路工程施工测量基础知识》会带你走进测量的世界，了解测量的重要性，学习测量的基本方法和技巧。
让我们一起踏上这条充满挑战与机遇的铁路建设之路吧！1. 施工测量的重要性及其在铁路工程中的作用修建铁路可不是简单的挖坑填洞，它需要我们进行精确的施工测量。
施工测量在铁路建设中，就像是为整个工程做“定位导航”。
想象一下如果我们建造房屋时不知道准确的位置，那房子可能会建歪，铁路也是如此。
小小的误差，都可能给整个铁路带来安全隐患。
测量工作就像是铁路工程的“眼睛”，帮助工程师们找准每一处的位置。
从开工前的地形测绘，到施工过程中的标高定位，再到完工后的验收测量，每一步都不能马虎。
施工测量不仅关乎铁路建设的顺利进行，更关乎未来铁路运营的安全与平稳。
铁路施工测量基础知识考核试题
铁路施工测量基础知识考核试题铁路施工测量基础知识考核试题（总分100分）姓名成绩一、填空题（每空2分后，共40分后）1、铁路工程测量中的“三网合一”是指控制网、控制网、控制网应采用统一的尺度和起算基准。
2、1：2000地形图升级换代得某线段的图上距离为15cm，该直线段实际距离为m。
3在dk13+500处为建有短链28.765m，即dk13+471.235=dk13+500，则线路中桩dk13+450与dk13+550间的线路长度为m，若在dk13+500处为建有长链28.765m，即dk13+528.765=dk13+500，则线路中桩dk13+450与dk13+550间的线路长度为m。
4、铁路工程测量中，测量精度以中误差衡量，限差规定为中误差的倍。
5、时速200km/h及以下铁路工程测量中投影变形值每公里不应大于mm。
6、竖曲线分为形和形两种，形竖曲线上的高程值比按照线路纵坡直接计算得到的高程值大，形竖曲线上的高程值比按照线路纵坡直接计算得到的高程值小。
7、使用dj2级仪器展开四等导线水平角观测时，2c极差的限差为″，同一方向各测回间极差的限差为″，半测量重回零差的限差为″。
8、隧道贯通后，贯通误差有：贯通误差、贯通误差、贯通误差、方向贯通误差。
9、隧道两开凿面之间的长度大于4km时，纵向全线贯通误差的限差为mm，高程全线贯通误差的限差为mm。
二、判断题（每小题2分，共30分）1、视准轴就是目镜光心与物镜光心的连线。
（）2、设有纵向预偏心的桥墩，桥墩中心线里程与梁缝里程相等。
（）3、自动安平水准仪具备自动补偿水平视线的功能，整平自动安平水准仪时，只要水准器气泡不远远超过圆水准器的圆圈即可。
（）4、水平距离与高差的比称为坡度，坡度越小表示越平缓，坡度越大表示越陡。
（）5、使用微倾式水准仪时，安置水准仪时就应将管水准气泡调至居中，读数过程中不再调整管水准器。
（）6、两根水准标尺的零点差之差称作该对标尺的零点高。
测量学的基础知识(铁路工程测量)
大地水准面
b a
旋转椭球面 绕短轴 b 旋转而成
x2
y2
z2
+
+
=1
a2
a2
b2
★小范围——近似地把地球看作圆球
R=(2a+b)/3=6371km
测量计算的基准线—法线 测量计算的基准面—参考椭球面
二、参考椭球面
参考椭球面
地面上选一点P，由P点投影 到大地水准面P0点,使P0上的椭球 面与大地水准面相切， 此时过P0 点的铅垂线与P0点的椭球面法线重 合，切点P0称为大地原点。同时要 使旋转椭球短轴与地球短轴相平行 （不要求重合），达到本国范围内 的大地水准面与椭球面十分接近， 该椭球面称为参考椭球面。
★我国境内有11个6°带（13带到23带） ★我国境内有22个3°带（24带到45带）
三、确定地面点位
⑤高斯平面直角坐标系
坐标系的建立： x轴 — 中央子午线的投影 y轴 — 赤道的投影 原点O — 两轴的交点
注：X轴向北为正， y轴向东为正。
赤道
x 高斯自然坐标
P （X，Y）
O
y
中央子午线
三、确定地面点位
北
X
测区
规定：X轴向北为正，
O
Y
Y轴向东为正。
课后小结 1.大地水准面 2.参考椭球面 3.确定地面点位
课后作业 见学习平台
测量工程概述
目录 CONTENTS
基本概念 基本原则 基本内容、类型
本次课内容及学习目标
测量工作概述
学习重点 1、基本概念——掌握测量工作相关概念。 2、基本原则——理解和掌握测量工作的基本原则。 3、基本内容、类型——理解确定地面点位的基本要素，掌握测量工作的基本 内容、类型。
铁路工程施工测量方案
铁路工程施工测量方案一、引言铁路工程施工测量是指在铁路建设施工过程中，为了保证施工质量和合理利用资源，利用测量技术对施工过程进行监测和控制。
本文拟就铁路工程施工测量的内容、方法和要求，给出施工测量的方案和措施，保证施工质量和安全。
二、测量内容1. 铺轨位置测量铺轨位置测量主要是为了保证铺轨的位置准确、符合规范和要求。
其中包括轨道位置测量、轨基高程测量、道床坡度测量等。
2. 铺枕计算铺枕的位置、数量和间距需要根据设计要求进行测量和计算，以确保铺枕的布设符合设计要求。
3. 轨道中心线测量轨道中心线的精确位置需通过测量获得，以保证轨道的准确铺设和线路的通畅。
4. 施工监测点位布设根据施工图纸和设计要求，确定施工监测点位，并进行布设。
5. 施工图纸的数据辅助检测利用施工图纸上的数据进行辅助检测，以确保施工符合设计要求。
6. 施工成果验收对施工成果进行验收，确保施工质量和安全。
三、测量方法1. 高精度GPS测量高精度GPS测量是采用现代全球定位系统(GPS)技术进行测量，可以实现高精度测量，其定位精度可达毫米级。
2. 施工测量仪器使用施工测量仪器，如全站仪、水准仪、高程仪等进行测量。
3. 数字化测量采用数字化测量技术，如激光扫描仪、三维激光扫描仪等进行测量。
4. 无人机测量利用无人机进行航测和航拍，获取大范围、高分辨率的数据，进行测量分析。
5. 卫星测绘利用卫星测绘技术进行测量、建模和分析。
四、测量要求1. 测量精度要求测量精度应符合国家相关规范和要求，且保证施工的充分准确。
2. 测量人员技术要求测量人员应具备相关专业知识和测量技术，且熟悉铁路施工相关规范和要求。
3. 测量设备控制测量设备应经过严格的校准和检定，确保其测量精度和可靠性。
4. 测量数据处理测量数据采集后，应进行及时、准确的处理和分析，得出合理的测量结果。
五、施工测量措施1. 制定详细的测量方案和施工测量计划在施工前，应制定详细的测量方案和计划，包括测量内容、测量方法、测量要求、施工测量措施等内容。
铁路工程施工测量方案
铁路工程施工测量方案一、前言铁路工程施工测量是工程施工过程中的重要环节之一，主要用于测量工程量、控制工程质量、保证工程进度和安全。
施工测量方案是指按照设计要求和施工计划，明确测量任务、测量方法、测量仪器设备、测量人员配置等，制定出具体的施工测量方案，以指导施工测量的实施过程。
二、测量任务本工程的主要测量任务包括：线路测量、高程测量、轨面测量、隧道测量、桥梁测量、道岔测量等。
具体测量内容如下：1. 线路测量：测量线路中心线和轨面标高，确定线路的布设位置和高程要求。
2. 高程测量：测量线路和工程各部位的高程，保证工程在规定高程内施工。
3. 轨面测量：测量线路轨道的轨距、轨面高、轮缘高、轨距、轮缘倾角等参数，保证轨道的平整度和质量。
4. 隧道测量：测量隧道的位置、长度、断面、轨道及衬砌的位置等，保证隧道施工质量。
5. 桥梁测量：测量桥梁的位置、桥墩高程、桥面高程、桥梁长度等，保证桥梁施工质量。
6. 道岔测量：测量道岔的位置、轨距、曲线半径、缓和曲线长度等，保证道岔的正常使用和运行。
三、测量方法1. 线路测量：采用全站仪测量线路中心线，通过采集地形地貌数据和地形图，确定线路位置和高程数据。
2. 高程测量：采用水准仪或全站仪进行高程测量，测量出高程数据，保证施工过程中准确控制高程。
3. 轨面测量：采用轨道测量仪、轨道测距车等设备，对轨道进行测量，调整轨道位置和高程。
4. 隧道测量：采用激光测距仪、全站仪等设备，测量出隧道位置、长度、断面等数据，保证隧道施工质量。
5. 桥梁测量：采用全站仪进行桥梁测量，测量出桥墩位置、高程、桥面高程等数据，确保桥梁施工质量。
6. 道岔测量：采用道岔测距车、全站仪等设备，对道岔进行测量，确定道岔位置和曲线参数。
四、测量仪器设备本工程施工测量需要的仪器设备包括全站仪、水准仪、轨道测量仪、激光测距仪、轨道测距车等。
这些仪器设备将在施工过程中起到关键作用，防止在实际测量过程中出现误差。
高速铁路路基施工测量
在填挖方不大时，使用此法较多。此法一般使用于较低等级的公 路路基边桩放样。 ②解析法
解析法就是根据设计参数计算放样数据。 1)置镜在中桩上测设边桩 ①测设步骤： (1)确定中桩横断面方向; (2)计算中桩到填挖边桩间的距离; (3)在横断面方向量距定填挖边桩 ②计算中桩到填挖边桩的距离
出该高程面边线到中线的距离 D。
D
b 2
(
H
h1
)m
D D 说明开挖边线的位置在 A 点外边，否则，在 A 点里边。
根据 D D D 的数据，重新移动 A 点的位置再次试测，直至
11
D 0.1m时，即可认为立尺点为开挖边线的位置。
从图看出，计算出的 D 是 N 点到中桩的距离，实际上
ZH切 为 ZH 点到 JD 的方位角。 4）CASIOfx—4800P 程序及说明
程序说明： 对于提示 XA=？, YA=？输入 A 点 X 坐标和 Y 坐标；对于提示 X[ZH]=？，Y[ZH]=？分别输入 ZH 点 X 坐标和 Y 坐标；对于提示 C[ZH]=？输入 ZH 点切线方位角；对于提示 W=1 输入 1；对于提示“-1， +1”曲线右偏输入+1，曲线左偏输入-1；对于提示“1，2”A 点在曲 线外侧输入 2，内侧输入 1；对于 R=？输入半径；对于提示“L0”输 入缓和曲线长；对于提示 N=0 输入 0；对于提示 DKP 为 A 点所对中桩 P 点里程；对于提示 DK[ZH]为 ZH 点里程。当 M 值小于 1mm 时，XP、
A为开挖边线的位置，为减少试探次数，在下坡一侧，移动的距
2024一建实务铁路工程第一章铁路工程施工测量
第1章铁路工程施工测量1.1 铁路工程测量1.1.1 施工测量组织施工测量的主要内容有控制网复测、施工控制网加密、中线复测、路基、桥梁、隧道等施工放样、变形测量、轨道安装定位、精调测量、竣工测量等。
对工程项目的关键测量科目必须实行彻底换手测量，一般测量科目应实行同级换手测量。
彻底换手测量，须更换全部测量人员、计算资料及仪器（口诀：换人材机）同级换手测量，须更换观测和计算人员。
（换人）施工测量检查、验收施工测量实行二级检查一级验收制。
1.1.2 施工测量准备施工测量准备工作包括：测量工作策划的编制，开工前的交接桩，控制网的复测、加密等。
框架控制网（CP0）第一级为基础平面控制网（CPⅠ），主要为勘测、施工、运营维护提供坐标基准；第二级为线路平面控制网（CPⅡ），主要为勘测和施工提供控制基准；第三级为轨道控制网（CPⅢ），主要为轨道铺设和运营维护提供控制基准。
开工前的交接桩线下工程施工前，由建设单位组织，设计单位向施工单位提交控制测量成果资料，监理单位参加交接工作。
现场交接CP0、CPⅠ、CP Ⅱ控制桩和线路水准基点桩，并履行交桩手续。
（口诀：120准点）控制网的复测（1）铁路工程建设期间、应加强控制网复测维护工作。
控制网复测维护分为定期复测维护和不定期复测维护，定期复测维护由建设单位组织实施，不定期复测维护由施工单位实施。
（2）定期复测维护是对铁路平面高程（两方面）控制网的全面复测，复测内容包括CPⅠ、CPⅡ及线路水准基点。
（不包括CPⅢ）（3）施工单位应根据施工需要开展不定期复测维护，复测时间间隔新建250～350km/h高速铁路不应大于6个月，新建200km/h及以下铁路不应大于12个月。
（4）不定期复测维护内容包括CPⅠ、CPⅡ、线路水准基点及施工加密控制点（不定期独有的）复测，检查控制点间的相对位置是否发生位移，点位的相对精度是否满足要求。
特殊地区、地面沉降地区或施工期间出现异常的地段，适当增加复测次数。
测量学 19铁路工程测量
二、 线路横断面图的测绘 横断面方向在直线地段与线路方向垂直；在曲线地段 与各点的切线方向垂直。 (1) 经纬仪测量横断面。将仪器置于中线上，读取中 线桩两侧地形变化点的视距和竖直角，计算出各点相对于 中线桩的水平距离和高差。 (2) 水准仪测量横断面。先用方向架定出横断面方向， 用皮尺丈量横断面上的各特征点至中线桩的距离，再测出 其高差。 横断面图一般是绘制在毫米方格纸上。为了便于计算 面积和设计路基断面，其水平距离和高程采用同一比例尺， 通常是1∶200。
19-5线路纵横断面图的测绘 19一、 线路纵断面的测绘 线路纵断面测绘的任务是沿着地面上已经定出的线路 测出所有中线桩的高程，并根据测得的高程和各桩的里程 绘制线路的纵断面图，为线路纵断面设计服务，以确定线 路的坡度、路基的标高和填挖高度以及沿线桥梁隧道的位 置等。 线路纵断面测量从初测建立的水准基点起，用水准测 量方法测量。线路纵断面图以线路的里程为横坐标，中桩 的 高 程 为 纵 坐 标 。 横 坐 标 的 比 例 尺 一 般 为 1∶10000 或 1∶5000，高程比例尺为1∶1000或1∶500。按线路前进方 向自左向右绘制。
三、 铁路初测中的水准测量 在铁路初测阶段所进行的水准测量任务有两类：一是 沿线建立高程控制点，为地形测量和以后定测、施工测量、 竣工测量等服务；二是测定导线点的高程。初测中的水准 测量按五等（等外水准）的要求进行。 水准测量在铁路测量中习惯上称做“抄平”。根据工 作目的和精度的不同，水准测量又分为水准点高程测量 （通称基平，即水准基点的抄平）和中桩高程测量（通称 中平，即中线桩的抄平）。 (一) 基平 基平的任务是在沿线附近建立水准点并测定其高程。 水准路线应起始并闭合于国家水准控制点上，线路较长时 应与国家水准点联测。 (二) 中平 中平在初测中的任务是测定导线点的高程。中桩高程 测量采用单程水准路线，附合于水准基点。在地形起伏较
