胶体光子晶体的自组装.

合集下载

光子晶体的一些制备方法

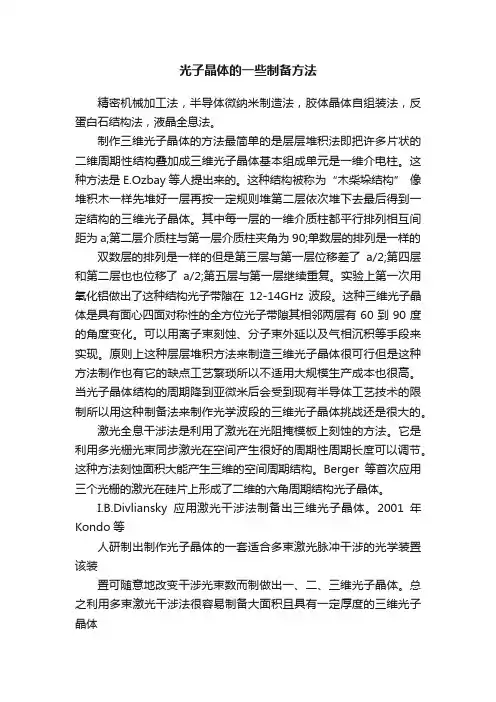

光子晶体的一些制备方法精密机械加工法，半导体微纳米制造法，胶体晶体自组装法，反蛋白石结构法，液晶全息法。

制作三维光子晶体的方法最简单的是层层堆积法即把许多片状的二维周期性结构叠加成三维光子晶体基本组成单元是一维介电柱。

这种方法是E.Ozbay等人提出来的。

这种结构被称为“木柴垛结构” 像堆积木一样先堆好一层再按一定规则堆第二层依次堆下去最后得到一定结构的三维光子晶体。

其中每一层的一维介质柱都平行排列相互间距为a;第二层介质柱与第一层介质柱夹角为90;单数层的排列是一样的双数层的排列是一样的但是第三层与第一层位移差了a/2;第四层和第二层也也位移了a/2;第五层与第一层继续重复。

实验上第一次用氧化铝做出了这种结构光子带隙在12-14GHz波段。

这种三维光子晶体是具有面心四面对称性的全方位光子带隙其相邻两层有60到90度的角度变化。

可以用离子束刻蚀、分子束外延以及气相沉积等手段来实现。

原则上这种层层堆积方法来制造三维光子晶体很可行但是这种方法制作也有它的缺点工艺繁琐所以不适用大规模生产成本也很高。

当光子晶体结构的周期降到亚微米后会受到现有半导体工艺技术的限制所以用这种制备法来制作光学波段的三维光子晶体挑战还是很大的。

激光全息干涉法是利用了激光在光阻掩模板上刻蚀的方法。

它是利用多光栅光束同步激光在空间产生很好的周期性周期长度可以调节。

这种方法刻蚀面积大能产生三维的空间周期结构。

Berger等首次应用三个光栅的激光在硅片上形成了二维的六角周期结构光子晶体。

I.B.Divliansky应用激光干涉法制备出三维光子晶体。

2001年Kondo等人研制出制作光子晶体的一套适合多束激光脉冲干涉的光学装置该装置可随意地改变干涉光束数而制做出一、二、三维光子晶体。

总之利用多束激光干涉法很容易制备大面积且具有一定厚度的三维光子晶体这是其他方法不容易做到的。

这样可以使周期性干涉图样和相干激光的波长在数量级保持一致同时改变激光光束的传播方向、偏振和数量使三维形状的尺寸和结构发生变化从而得到各不同的对称结构。

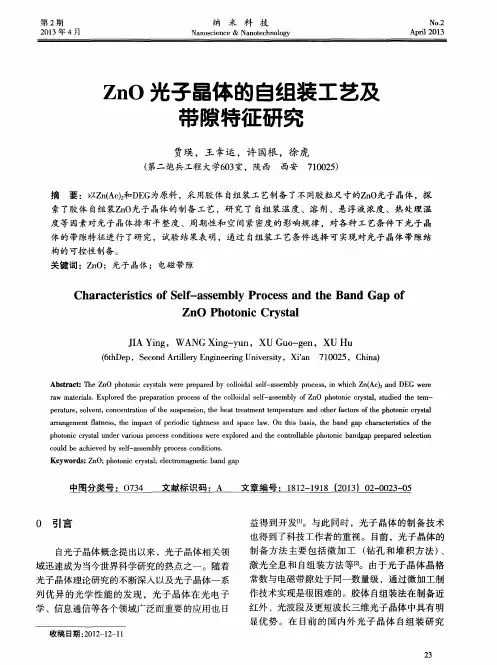

ZnO光子晶体的自组装工艺及带隙特征研究

益得到开发ｆ１］。与此同时，光子晶体的制备技术也得到了科技工作者的重视。目前，光子晶体的
制备方法主要包括微加工（钻孔和堆积方法）、
ａｒｒａｎｇｅｍｅｎｔｆｌａｔｎｅｓｓ，ｔｈｅｉｍｐａｃｔｏｆｐｅｉｒｏｄｉｃｔｉｇｈｔｎｅｓｓａｎｄｓｐａｃｅｌａｗ．Ｏｎｔｈｉｓｂａｓｉｓ，ｔｈｅｂａｎｄｇａｐｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｐｈｏｔｏｎｉｃｃｒｙｓｔａｌｕｎｄｅｒｖａｉｒｏｕｓｐｒｏｃｅｓｓｃｏｎｄｉｔｉｏｎｓｗｅｒｅｅｘｐｌｏｒｅｄａｎｄｔｈｅｃｏｎｔｒｏｌｌａｂｌｅｐｈｏｔｏｎｉｃｂａｎｄｇａｐｐｒｅｐａｒｅｄｓｅｌｅｃｔｉｏｎ
ＣｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆＳｅｌｆ－ａｓｓｅｍｂｌｙＰｒｏｃｅｓｓａｎｄｔｈｅＢａｎｄＧａｐｏｆ
ＺｎＯＰｈｏｔｏｎｉｃＣｒｙｓｔａｌ
Ａｂｓｔｒａｃｔ：ＴｈｅＺｎＯｐｈｏｔｏｎｉｃｃｒｙｓｔａｌｓｗｅｒｅｐｒｅｐａｒｅｄｂｙｃｏｌｌｏｉｄａｌｓｅｌｆ－ａｓｓｅｍｂｌｙｐｒｏｃｅｓｓ，ｉｎｗｈｉｃｈＺｎ（Ａｃ）２ａｎｄＤＥＧｗｅｒｅ

光子晶体胶体球的制备、自组装及其性质的开题报告

光子晶体胶体球的制备、自组装及其性质的开题报告一、研究背景和意义随着人们对于材料科学研究的深入探索，人们对于具有特殊结构的材料的研究变得越来越重要。

其中，光子晶体是一种具有空间周期性的光学功能材料，可用于传感、催化、光学过滤和光子导管等应用。

光子晶体胶体球是一种具有周期性结构的胶体粒子，受到了广泛的关注。

光子晶体胶体球在生物学、药物传递以及化学传感中的应用潜力已经得到了广泛的研究。

但是，目前在光子晶体胶体球的制备、自组装及其性质等方面还存在一些问题，如良好的粒子形貌控制、制备复杂的结构和实现高效的组装等。

因此，研究光子晶体胶体球的制备、自组装及其性质将有助于我们更好地探究它们的性质和应用。

二、研究内容和方法（一）制备本研究将采用自由基聚合法制备具有高质量的胶体粒子。

具体来说，本研究将通过引入不同的单体和交联剂来调节颗粒的直径和壳厚度，并探究各因素对合成粒子制备的质量的影响。

（二）自组装本研究将探究不同的方法在制备光子晶体胶体球的过程中的自组装行为。

具体来说，我们将考虑通过离子吸附作用、加入表面改性剂、在溶液中加入多面体粒子或连接剂来实现光子晶体胶体球的自组装。

（三）性质本研究将重点研究光子晶体胶体球的光学性质和机械性质。

我们将采用透射光谱、反射光谱、散射光谱和动态力学测试等方法来研究光子晶体胶体球的光学性质和机械性质。

三、研究预期成果通过本次研究，我们将：（1）制备出具有高质量的光子晶体胶体球；（2）探究光子晶体胶体球的自组装行为，探索不同的自组装方法；（3）研究光子晶体胶体球的光学性质和机械性质，分析其应用潜力。

最终将有助于进一步发展光子晶体胶体球作为传感器、药物传递器和光学电子材料的应用。

光子晶体的制备和光学性质分析

光子晶体的制备和光学性质分析光子晶体是一种新兴的材料，其特点是能够控制光传输，并且在应用领域有着广泛的前景。

本文将介绍光子晶体的制备和光学性质分析。

一、光子晶体的制备方法1.自组装法这是目前制备光子晶体最常用的方法之一。

自组装法的核心是通过控制自发性的组装作用在纳米尺度上将物质排列成特定的结构。

典型的自组装法包括溶剂挥发法、静电自组装法和胶体晶体法等。

2.光刻法光刻法是将模板图案转移到聚合物薄膜或硅片上，然后加工成具有精确结构和周期性的微孔，最终形成光子晶体。

光刻法可分为激光光刻法、电子束光刻法和紫外线光刻法等。

3.三维结构直接沉积法三维结构直接沉积法将介质材料沉积到预先沉积的模板表面上，最终形成光子晶体。

该方法可以直接制备出复杂结构的光子晶体。

二、光子晶体的光学性质光子晶体的光学性质主要体现在两个方面：光子带隙和慢光效应。

1.光子带隙光子晶体的光子带隙是一种能量范围，在该范围内，光学信号不能在材料中传播。

这种难以穿透的波段被称为带隙。

光子带隙是光子晶体最具特色的性质之一。

它可以用来制作光学滤波器、光开关等光电子器件，也可以用于制作红外、紫外、可见光光源等。

2.慢光效应光子晶体中的光传递速度低于自由空间光速的现象称为慢光效应。

该效应产生了许多应用价值，例如使用慢光效应制造超长光纤、制造光学计量器等。

三、光子晶体的应用光子晶体是一种非常有前景的功能性材料，其具有广泛的应用前景。

目前，光子晶体已经被应用于多个领域，例如：1.光电子器件将光子晶体作为基底制作光电子器件，如各种光波导、光放大器、光开关、光电探测器等。

2.化学传感器光子晶体通过表层修饰技术改变光子带隙结构，形成新的光响应材料。

因此，光子晶体可以广泛应用于化学传感器领域。

3.生物传感器结合生物分子的选择性识别，可以将光子晶体用作生物传感器，例如，针对肿瘤细胞、病毒等生物体的检测。

4.光学计量领域利用慢光效应可制作高灵敏的光学计量器件，如干涉仪和光波导等。

光子晶体的制备

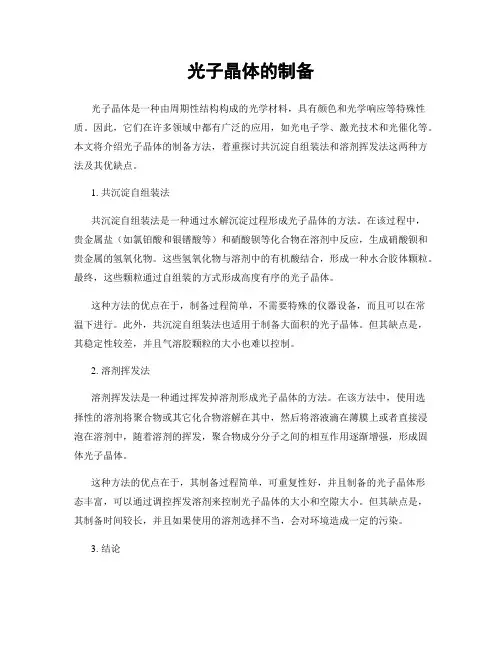

光子晶体的制备光子晶体是一种由周期性结构构成的光学材料，具有颜色和光学响应等特殊性质。

因此，它们在许多领域中都有广泛的应用，如光电子学、激光技术和光催化等。

本文将介绍光子晶体的制备方法，着重探讨共沉淀自组装法和溶剂挥发法这两种方法及其优缺点。

1. 共沉淀自组装法共沉淀自组装法是一种通过水解沉淀过程形成光子晶体的方法。

在该过程中，贵金属盐（如氯铂酸和银镨酸等）和硝酸钡等化合物在溶剂中反应，生成硝酸钡和贵金属的氢氧化物。

这些氢氧化物与溶剂中的有机酸结合，形成一种水合胶体颗粒。

最终，这些颗粒通过自组装的方式形成高度有序的光子晶体。

这种方法的优点在于，制备过程简单，不需要特殊的仪器设备，而且可以在常温下进行。

此外，共沉淀自组装法也适用于制备大面积的光子晶体。

但其缺点是，其稳定性较差，并且气溶胶颗粒的大小也难以控制。

2. 溶剂挥发法溶剂挥发法是一种通过挥发掉溶剂形成光子晶体的方法。

在该方法中，使用选择性的溶剂将聚合物或其它化合物溶解在其中，然后将溶液滴在薄膜上或者直接浸泡在溶剂中，随着溶剂的挥发，聚合物成分分子之间的相互作用逐渐增强，形成固体光子晶体。

这种方法的优点在于，其制备过程简单，可重复性好，并且制备的光子晶体形态丰富，可以通过调控挥发溶剂来控制光子晶体的大小和空隙大小。

但其缺点是，其制备时间较长，并且如果使用的溶剂选择不当，会对环境造成一定的污染。

3. 结论总之，共沉淀自组装法和溶剂挥发法都是制备光子晶体的有效方法。

两种方法各有其优缺点，因此在具体制备过程中需要根据制备需求选择合适的方法。

未来，随着技术的不断进步，光子晶体的研究和应用也将得到进一步发展。

胶体颗粒自组装行为研究

胶体颗粒自组装行为研究胶体颗粒自组装行为是指由于胶体颗粒的独特性质而形成的一种自我组装结构。

胶体颗粒自组装行为的研究具有广泛的应用前景和理论价值，如在化学、生物、材料等多个领域中，都有着不可替代的作用。

一、胶体颗粒自组装的研究现状胶体颗粒自组装行为的研究始于20世纪70年代初，随着科学技术的不断进步，其研究已经逐渐成熟起来。

研究人员通过控制胶体颗粒的体积、形状、表面分子以及溶液中的环境温度、ph值、离子强度等因素，来寻找促进或抑制自组装的因素。

在研究方法方面，科学家们采用的主要方法有实验证明、计算机模拟和理论研究等。

其中，实验证明是最常用的方法，通过显微技术和粒子摄影技术来表征胶体颗粒的自组装过程，以了解其结构和性质。

计算机模拟则是为了在实验过程中更好地理解胶体颗粒自组装行为，通过计算机仿真模拟粒子的动力学行为，以便更好地预测粒子自组装行为。

理论研究则是通过分析和推导数学、物理等理论方法，来深入了解胶体颗粒自组装行为的基本规律。

二、胶体颗粒自组装的基本原理胶体颗粒自组装是由于胶体颗粒之间的长程作用力而形成的，这种力包括范德华力、静电库仑力、双层电晕力等。

这些作用力使得颗粒之间存在一些非随机的相互作用，导致自组装的出现。

近年来，研究者还发现了一些新的促进胶体颗粒自组装的方法，如利用人工DNA纳米技术、光操纵技术等等。

这些方法可以帮助科学家更好地掌握和利用自组装现象，使得其应用范围更加广泛。

三、胶体颗粒自组装的应用1、纳米材料制备利用胶体颗粒自组装技术可以制备出形态复杂、结构独特的纳米材料，以实现新型材料的设计和制备。

同时，胶体颗粒自组装也在纳米传感器、太阳能电池、液晶显示器等领域有着广泛的应用。

2、仿生材料制作胶体颗粒自组装的特殊结构可以用于仿生材料的制作，如仿生光学材料等。

3、医学应用利用胶体颗粒自组装技术可以制备出具有多孔结构的载药材料，以便将药物高效地输送到体内的目标组织或器官中，达到优化治疗效果的目的。

光子晶体的研究与应用

光子晶体的研究与应用光子晶体是一种微结构材料，具有类似于晶体的周期性结构，但是不是由原子或者分子组成，而是由光子晶胶体颗粒组成。

光子晶体在光子学、化学、物理、材料科学等领域得到了广泛的应用，例如，在能源、传感、信息处理、生物医学等领域都有着很好的应用前景。

一. 光子晶体的制备实验中通常采用的制备光子晶体的方法有：自组装法、电沉积法、光刻法等。

1.自组装法这种方法通常使用胶体晶球作为模板，通过溶液挥发或者热处理等方式使其形成光子晶体。

其中最常见的是球形非晶胶体晶球模板的法。

这种方法不仅能够制备不同大小、形状的光子晶体，而且可以使得光子晶体具有良好的结构、周期性和层次性。

2.电沉积法这种方法是利用高温与化学反应的原理，将规定形状的金属纳米颗粒水化合物电解沉积在电极上，从而构造出光子晶体。

这种方法制备的光子晶体不仅结构完整，而且具有良好的光谱性能和多样化的形态。

3.光刻法这种方法主要是在硅素晶体的表面上使用类似于摄影的技术，在可见光和紫外线的照射下使得硅片发生化学反应形成光子晶体。

最主要的优点是可以制备出复杂的几何形态的光子晶体，并且可以通过改变所使用的物质以及优化制备工艺来得到更好的特性。

二. 光子晶体的应用在一些领域中，光子晶体的应用已经具有了丰富多彩的形式。

下面将从绿色能源、传感、光变材料及生物医学四个方面来分述。

1.绿色能源光子晶体有着一些特殊的物理性质，例如光子晶胶体颗粒之间的纳米光学场相互作用可以引起光学透射波长的变化。

光子晶体通过其光电性质协同作用，开发了太阳能电池、能谱光源等领域。

例如，人们可以通过制备某些特定的光子晶体，使得其在光谱范围内具有较好的反光特性，可以提高太阳能转换并使其效率更高。

2.传感光子晶体在光学传感器上应用的研究日益深入。

光子晶体材料运用其光学特性提高传感器的灵敏度和响应速度，实现了对多种物质、直线运动方向等多因素的探测。

例如，对于细胞的定位、动力学探测以及化学性质的判断，可以通过制备出相应的质感光子晶体来完成，从而获得更加精准的信息和控制。

光子晶体制造中的前沿技术与趋势分析

光子晶体制造中的前沿技术与趋势分析光子晶体是一种具有特殊性质的材料，它能够控制光的传播，从而实现光的操控。

随着科技的不断发展，光子晶体制造技术也在不断进步，并呈现出一些前沿技术和趋势。

一、光子晶体的制造技术目前，光子晶体的制造技术主要包括微纳加工技术和薄膜制备技术。

微纳加工技术主要是通过在硅片上制作微纳结构，从而实现对光的操控。

薄膜制备技术则是通过物理或化学方法制备光子晶体薄膜，从而实现大面积、高精度的光子晶体制造。

二、前沿技术1. 光子晶体自组装技术：自组装技术是一种新型的纳米制造技术，它能够在纳米尺度上实现对材料的自我组装。

这种技术可以实现大面积、高精度的光子晶体制备，具有广阔的应用前景。

2. 光子晶体三维结构制造技术：三维结构光子晶体可以实现对光的全方向控制，因此具有更广泛的应用前景。

目前，研究者们正在研究如何利用三维打印技术、激光烧蚀等技术制造三维结构光子晶体。

3. 光子晶体与量子点的复合制造技术：量子点是一种具有特殊性能的纳米材料，它可以与光子晶体结合，实现更精确的光操控。

目前，研究者们正在研究如何将量子点与光子晶体复合制造，从而开发出更高效、更精确的光子器件。

三、趋势分析1. 规模化制造：随着技术的不断进步，光子晶体的制备将逐渐实现规模化制造，从而满足大规模应用的需求。

2. 智能化控制：未来，光子晶体的制造将更加智能化，通过引入人工智能技术，实现更精确的光操控。

3. 多功能化：光子晶体将逐渐实现多功能化，不仅可以用于光操控，还可以与其他材料结合，实现更广泛的应用。

总之，光子晶体制造中的前沿技术和趋势分析表明，未来光子晶体将在更多领域得到应用，并成为未来科技发展的重要方向之一。

光子晶体材料

光子晶体材料光子晶体材料是一种新型的光学材料，具有优异的光学特性和广泛的应用前景。

本文将介绍光子晶体材料的原理、制备方法和应用领域。

一、光子晶体材料的原理光子晶体材料是一种具有周期性结构的材料，其结构中的周期性阵列会对光波的传播和能带形成产生调控作用。

通过调控光子晶体材料的结构，可以实现对光波的反射、吸收、散射等特性的精确控制。

其基本原理是利用晶格常数与光波波长之间的相互作用，形成能带结构，控制光的传播特性。

二、光子晶体材料的制备方法1. 自组装法：利用溶液中的光子晶体颗粒自发排列形成有序结构。

例如，可以利用胶体颗粒在溶液中的沉降过程，通过调节颗粒浓度、粒径和溶液pH值等参数来实现自组装。

2. 模板法：利用微米或纳米级模板来制备光子晶体材料。

例如，可以利用多孔材料模板或光刻技术制备具有所需结构的光子晶体材料。

3. 非球形颗粒组装法：利用非球形颗粒通过絮凝、沉积或压缩等方式来形成光子晶体材料。

例如，可以利用纳米棒、多面体颗粒等非球形颗粒来制备具有多样化结构的光子晶体材料。

三、光子晶体材料的应用领域1. 光子晶体传感器：由于光子晶体材料对不同波长的光具有高度选择性吸收或散射，因此可以应用于传感器领域。

通过改变光子晶体材料的结构，可以实现对特定化学物质、生物分子等的高灵敏度检测。

2. 光子晶体光伏材料：光子晶体材料对光波的调控能力使其在太阳能电池领域具有广阔应用前景。

通过调节光子晶体材料的能带结构，可以提升光伏转换效率。

3. 光子晶体显示器件：光子晶体材料的结构调控特性使其在显示器件领域具有潜在应用。

通过改变光子晶体材料的结构，可以实现光波的频率调制，从而实现对显示器件的图像增强或色彩调节。

4. 光子晶体光纤：光子晶体材料在光纤领域的应用也具有广泛的前景。

其特殊的光学性质可以实现对光波的调控和传输，提高光纤通信的速率和稳定性。

综上所述，光子晶体材料是一种具有非常广阔应用前景的光学材料。

通过调控光子晶体材料的结构，可以实现对光波的精确控制，从而应用于传感器、光伏材料、显示器件和光纤等领域。

光子晶体的制备及其应用

光子晶体的制备及其应用光子晶体，是一种能够控制光子传导和储存的新材料，在光子学、光通信、微电子学、化学和生物医学等领域有着广泛的应用。

本文将介绍光子晶体的制备方法及其应用。

一、光子晶体的制备方法光子晶体的制备方法主要包括模板法、垂直自组装法、微影法等，其中模板法是目前应用最广泛的制备方法之一。

以下分别介绍这三种方法。

1. 模板法模板法是通过在模板表面沉积光子晶体的方法来制备光子晶体的。

模板一般有硅胶、聚氨酯、聚焦炭等材料，具体的制备步骤分为以下几个步骤：(1) 制备模板先制备好需要成为模板的材料，如硅胶。

将硅胶涂在玻璃表面，然后将其放入硫酸铜溶液中进行氧化，使硅胶在玻璃表面形成孔洞。

(2) 沉积光子晶体将需要制备的光子晶体材料制成溶液，然后将其滴到硅胶孔洞中，等待其自主形成晶格结构。

最后，用乙醇将硅胶与溶液分离，即可得到光子晶体。

2. 垂直自组装法垂直自组装法是一种利用表面张力使自组装颗粒排列成为光子晶体的方法，主要分为三个步骤：(1) 表面处理将衬底表面进行化学或物理处理，使得粒子可以自由组装。

(2) 悬浮颗粒将粒子置于液体中，然后将液体滴到表面处理后的衬底上，利用表面张力使粒子自动排列成为光子晶体。

(3) 固化晶体将光子晶体放置于紫外灯下进行固化，以保持其原有结构。

3. 微影法微影法是一种通过光默认技术制备光子晶体的方法。

以二氧化硅为例，其制备步骤如下：(1) 制备基板将尽量平整的硅片进行表面处理，使得光可以很好地穿透并形成图案。

(2) 光刻将需要形成的光子晶体图案进行设计，然后用光刻胶对硅片进行覆盖。

(3) 电荷转移将光照射光刻胶，使其发生电荷转移，从而使得光刻胶固定。

(4) 刻蚀利用刻蚀技术将硅片中的光刻胶和不需要刻蚀的硅部分进行区分，最终得到光子晶体。

二、光子晶体的应用由于其微小的尺寸和无规则的结构，光子晶体具有许多惊人的特性和应用。

以下列举几个主要的应用领域：1. 光子学作为一种光绝缘体材料，光子晶体具有很多特殊的光学性质。

自组装胶体晶体应用进展

◇ 特稿◇ 本刊
科技圈向导
２１年１期０２第１
自组装胶体晶体应用进展
杨德山吴云（肥学院化学与材料工程系安徽合肥合 ቤተ መጻሕፍቲ ባይዱ０２）３０２
【要】摘自组装胶体晶体能够提供高性能的光学器件，在功能材料、光子晶体和仿生等领域具有巨大的潜在应用价值。本文简要综述胶体晶体研究进展情况．主要概述胶体晶体在光子晶体、传感器、光子纸张、三维有序大孔材料、生物科技等方面的应用进展。【关键词】胶体晶体；自组装；制备；应用；进展
胶体晶体是由单分散的微米或亚微米无机或有机颗粒（也称胶体颗粒）形成的具有三维有序结构的一类物质它的构成物质是胶体颗粒颗粒的特征长度一般介于１ｌ０ｎ－Ｏ０ｍ之间。胶体颗粒通过自组装形成一维．二维或三维长程有序的结构。．除了受熵的驱动，颗粒布朗运动及静电作用之外．没有任何成键的作用力。本文主要概述胶体晶体的在光子晶体、传感器、光子纸张、三维有序大孔材料、生物科技等方面的应用。等Ｂ次提出光子晶体的概念光子晶体作为一种新型的光学材料．噌由两种或两种以上的电介质在数百ｎｍ尺度上周期排列所形成。它的出现将极大地改变传统光学材料和器件的设计手法．到目为止使得前尚无法实现的低阂值激光器．锐角波导等重要光学器件成为可能Ｉ】】】制作光子晶体的难度在于制作足够小的不同电介质材料的点阵结构要控制光线．点阵单元和排列间距的大小必须与光的波长处于同一量级。胶体晶体在制备光子晶体方面具有得天独厚的优势：首先，胶体晶体本身就是两种电介质做体粒子和粒子间的空气）空间在上的三维点阵．通过调节粒子的粒径可方便地调节点阵单元和排列间距大小。其次，以胶体晶体为模板所制备的多孔材料，是胶体晶体三维有序结构的反向（或负性）．复制所得的孔结构是两种电介质（孔壁和孔材料１间上的三维点阵．空通过调节充填在胶体晶体模板中的材料种类和形成胶体晶体的单分散粒子的粒径．以方便地调节孔壁材料的可介电常数和所制备材料的孔径：最后，也是最重要的，可以通过向胶体晶体粒子间的空隙中或所制备的多孔材料中充填其它电介质材料．提高胶体粒子或孔壁材料与所充填材料在介电常数上的差异．而形成从宽禁带、禁带可控和禁带完全的光子晶体旧Ｂｎｏｌｃ等ｎ报道以ＳＯ体ａｉ晶体为模板．通过气相沉积法制备了具有面心立方结构的硅多孔材料（３３由于孔壁（和孔（图 —）硅）空气）电常数上存在显著差异，在介该材料ｆ有序的孔径为９０ｍ在波长约为１５ｍ的地方出现了完全三维０ｎ）１禁带．即波长为ｌ５ｍ的光线在该材料中的传播完全被禁止．ｔ１ｚ只能从特定的管线或缺陷中通过．因而可用作光子器件ｌｏ等ＩＶａｖ一ｓ通过改变三维有序硅多孔材料的孔径也制备了不同禁带位置的光子晶体ｕｏＫｂ等［】６１了向胶体晶体和三维有序多孔材料中填充液晶或偶氮类染报道料．利用温度升高和降低时液晶相态的可逆变化．或者光照和无光照时偶氮染料顺反结构的可逆变化．对材料的禁带进行调制．制备了可用作光开关的光子晶体

胶体光子晶体和超材料

胶体光子晶体和超材料
1. 胶体光子晶体简介
胶体光子晶体是一种由周期性排列的介电体纳米颗粒构成的人工结构材料。

这种结构使得它具有独特的光子能隙特性,可以控制和操纵光子在材料中的传播行为。

胶体光子晶体因其在光波导、光子集成电路、传感器等领域的潜在应用而受到广泛关注。

2. 胶体光子晶体的制备方法
常见的胶体光子晶体制备方法包括自组装法、模板法、直接激光写入法等。

自组装法利用胶体颗粒的自发组装行为,在适当的条件下形成有序结构;模板法则是利用预制的模板对材料进行定向生长;直接激光写入法则是通过精确控制激光曝光来直接在光刻胶中刻写出所需的结构。

3. 超材料概念
超材料是一种人工合成的新型功能材料,其独特之处在于它们展现出在自然界中很少见到或不存在的物理性质。

超材料的设计和制备是基于对电磁场在亚波长尺度结构中的传播行为的理解和控制。

常见的超材料包括负折射率材料、隐形斗篷材料等。

4. 胶体光子晶体在超材料中的应用
胶体光子晶体由于其独特的光子带隙特性,在超材料的设计和制备中发挥着重要作用。

例如,通过精心设计胶体光子晶体的结构和组分,可以实现负折射率、亚波长成像等超常物理现象。

同时,胶体光子晶体
还可以作为模板用于制备其他类型的超材料结构。

5. 前景展望
胶体光子晶体和超材料的交叉研究正在推动新型光子器件、传感器、隐形技术等领域的发展。

未来,随着制备技术的进步和理论研究的深入,胶体光子晶体和超材料必将为我们带来更多令人惊叹的应用。

聚合物光子晶体材料的制备与应用研究

聚合物光子晶体材料的制备与应用研究引言：光子晶体材料是一种新型的功能性材料，其具有光子带隙效应和结构多样性等特点，在光电子学、光学传感和光子学器件等领域有着广泛的应用前景。

聚合物光子晶体材料是一类独特的光子晶体材料，具有较好的可调性和机械稳定性，成为当前研究的热点之一。

本文将重点介绍聚合物光子晶体材料的制备方法和应用研究进展。

一、制备方法聚合物光子晶体材料的制备方法多样，常用的有自组装法、模板法和自组装复制法等。

自组装法是一种简单易行的制备方法，通过聚合物自身的性质和静电纺丝、自组装等方法，在一定条件下形成有序的结构。

这种方法制备的聚合物光子晶体材料具有工艺简单、制备周期短的优势，适用于大规模生产。

模板法是将光子晶体模板浸泡于单体或者预聚物的溶液中，经过聚合反应后除去模板得到相应的聚合物光子晶体材料。

这种方法制备的材料具有较高的结构完整性和周期性，可用于构筑具有特定功能的材料。

自组装复制法是通过光致聚合反应将一个光子晶体转化成聚合物光子晶体，通常需要使用单体和光敏剂进行共轭聚合。

这种方法制备的聚合物光子晶体具有结构稳定、波长可调等特点。

二、应用研究进展1. 光子晶体传感器聚合物光子晶体材料具有良好的传感性能，通过改变其孔隙结构和孔径大小，可以调控其对特定分子的吸附和传感响应。

例如，聚合物光子晶体材料可以用于气体传感器的制备，通过吸附气体的途径或改变材料的局域介电常数从而使晶体内的光子带隙发生移动，实现对气体浓度的检测。

2. 光子晶体光电器件聚合物光子晶体材料具有宽带隙、调谐性和可重组性等特点，可用于光子晶体激光器、光电子器件和传感器等光学功能器件的制备。

例如，可以将聚合物光子晶体材料应用于光子晶体传感器的制备，通过改变不同材料的光子禁带，实现对光子晶体的传感响应。

3. 环保领域应用聚合物光子晶体材料具有良好的机械稳定性和抗污染性能，可用于环保领域的应用。

例如，可以将聚合物光子晶体材料应用于海洋水质监测传感器的制备，通过吸附海洋中的污染物或改变材料禁带结构，实现对水质的监测和分析。

光子晶体制备与性质

光子晶体制备与性质光子晶体（Photonic Crystal）是一种具有周期性结构的半导体材料，通过在材料中形成周期性的介质常数分布，实现对光的调控和控制。

由于其具有较强的光学响应、光学带隙现象，使其在信息通信、太阳能电池、传感器、显示器等领域有着广泛的应用。

本文将介绍光子晶体的制备方法及其性质。

一、光子晶体的制备方法目前，制备光子晶体的方法有：自组装法、光刻法、溶胶-凝胶法等。

1.自组装法自组装法是指利用均匀分布的粒子进行组装，利用自身的相互作用，形成有序的周期性结构。

在自组装法中，可以通过选择不同形状、大小、性质的粒子，得到不同类型、大小、空间阵列的光子晶体。

2.光刻法光刻法是采用类似于电子束直写的技术，通过控制紫外光或电子束的照射区域，从而使光子晶体的单元进行精确控制。

通过控制光刻光源、预聚合物的光敏剂浓度、光照模式等参数，可以实现不同类型、大小、形态的光子晶体的制备。

3.溶胶-凝胶法溶胶-凝胶法是利用胶体粘结机理，通过选取不同的成分、控制反应条件等，得到不同类型、大小的光子晶体。

此种方法可制备多层光子晶体，具有多种形态，应用极为广泛。

二、光子晶体的性质光子晶体的光学带隙现象是其独特性质之一，是指在材料中存在禁止带隙，使得在该频率范围内通过的光的波长范围被禁止，从而形成了光学过滤器和光学阻带器等。

1.光学带隙光学带隙是光子晶体的重要性质之一，是指在周期性结构中，材料中存在一定的频率范围，光的波长将被禁止穿过，并且在带隙外部的波长的光线可以通过材料。

光学带隙具有较强的选择性，可以实现对不同波长的光进行选择性控制。

2.全反射现象光子晶体的结构具有对光的干涉效应，将入射光束进行分散，从而实现了全反射。

全反射作为光元件的常见现象，可以实现光的指向性传输。

3.散射现象光子晶体中，存在各种形状、大小的球形或柱形的散射体，可以将散射光线引导到材料内部，使得光线能够在不同的波长上进行散射，从而实现了光的空间定向传输。

纳米材料的自组装制备技术的研究和应用

纳米材料的自组装制备技术的研究和应用随着科技的不断进步和发展，我们的世界变得越来越小，科学探索的领域也越来越高精尖。

在这样的发展背景下，纳米材料作为一种新型材料，迅速地受到了学术界和产业界的关注。

不论是在新型电子器件、生物医药领域还是环境保护领域，纳米材料都具备着极强的应用价值。

而其中，纳米材料的自组装制备技术更是备受研究者们的青睐。

因为不仅可以利用这种技术实现高效纳米级结构物的制备，同时可以通过将纳米单元按照一定规律或方式组合而成的材料，这种材料与单纯的纳米材料相比，其附加的性质更加丰富和复杂。

纳米材料的自组装制备技术，有着广泛的研究和应用前景。

一、纳米材料的自组装制备技术基本原理纳米材料的自组装制备技术，是指通过分子间具有特定相互作用的纳米粒子，为了极力降低能量，自组装成具有特定结构和性能的纳米级结构物。

该技术的基本原理在于，利用自组装过程中的分子间相互作用来控制纳米单元的聚集形态，从而获得不同尺度、形状和结构的纳米级物质。

其中，分子间相互作用的种类包括但不限于范德华相互作用、静电相互作用、氢键相互作用、配位键相互作用等，这些相互作用的机理和特性在不同的自组装体系中，可能会有所不同。

但总的来说，这种自组装过程在纳米材料制备中的作用具有不可替代的地位。

二、纳米材料的自组装制备技术的研究现状随着纳米材料研究的发展，各种纳米材料的自组装制备技术已经被提出或部分应用，其中较为成熟的技术包括胶体晶体自组装、界面自组装、自织扩散自组装等，这种技术的发展形成了一些特点鲜明的分支领域。

（一）胶体晶体自组装胶体晶体自组装是通过在稳定胶体颗粒流体的基础上，利用胶体粒子之间的相互作用来自组装出具有特定结构的有序胶体晶体。

该技术有着较为成熟的研究和应用实践，可以制备出具有周期性结构的纳米级三维晶体、二维膜、柱状结构和球形结构。

胶体晶体自组装在新型传感器、光学器件、微纳机械等领域中都有着广泛的应用前景。

（二）界面自组装界面自组装是指在两相界面上吸附、自组装成具有特定功能羧酸盐、十六烷基三甲基溴化铵等分子的技术。

光子晶体的制备与应用

光子晶体的制备与应用光子晶体，作为一种拥有周期性结构的材料，具备一系列非常特殊的光学性质。

它的制备与应用已经引起了广泛的关注和研究。

本文将从光子晶体的基本概念、制备方法和应用领域三个方面来进行探讨，希望能够给读者带来一些启发和新的思考。

光子晶体，顾名思义，是以光子为基础的晶体材料。

所谓光子，就是光的粒子性质。

光子晶体具有一定的空间周期性结构，在某些频率范围内，可以对光进行控制和操纵，将光束进行分散、衍射等操作。

光子晶体的制备需要通过精密的加工和设计，常用的方法包括自组装、光刻、电子束曝光等。

制备出来的光子晶体可以产生一系列特殊的光学现象，比如光子禁带、全反射等。

光子晶体在光学领域有着广泛的应用。

首先，光子晶体可以用于光学传感器的制作。

光子晶体的周期性结构可以通过改变材料的折射率来调整其禁带宽度，从而可以对特定波长的光进行高效率的捕获和传播。

这种特性使得光子晶体在化学传感、生物传感等领域发挥了巨大的作用。

其次，光子晶体还可以用于光学通信和光学存储领域。

光子晶体可以通过调整禁带宽度和禁带位置来实现光波的选择性传输，从而提高光学通信和储存设备的性能。

此外，光子晶体还可以用于太阳能电池、光电器件等领域。

光子晶体的制备方法有很多种，其中较为常见的是自组装法。

自组装是一种基于分子自发排列的方法，通过控制分子间相互作用力，使得材料在一定的条件下自发形成具有周期性结构的晶体。

自组装法制备光子晶体的优点是简单、低成本、快速。

目前，自组装法主要有表面吸附自组装和胶体晶体自组装两种方法。

表面吸附自组装主要是通过控制分子与底物表面的相互作用力，使得分子在底物表面自发排列形成具有周期性结构的晶体。

胶体晶体自组装是通过控制胶体粒子的浓度和大小，使得胶体粒子在溶液中自发聚集成具有周期性排列的晶体。

这两种方法各有优缺点，可以根据具体需求选择合适的方法进行制备。

除了自组装法外，光刻法和电子束曝光法也可以用于光子晶体的制备。

光刻法和电子束曝光法是一种精细加工的方法，通过控制光或电子束的照射剂量和曝光时间，将所需的结构和图案刻写在光子晶体材料上。

光子晶体的设计与制备

光子晶体的设计与制备光子晶体是一种由周期性的介质构成的人工结构，具有特殊的光学性质。

在光子晶体中，光波的传播受到晶格结构的限制，因此光子晶体具有光子禁带、光子态密度改变、光学传导等特性。

光子晶体的设计和制备是光子学研究中的重要课题，本文将介绍光子晶体的设计原理和制备方法。

一、光子晶体的设计原理光子晶体的设计首先需要考虑所需的光学性质，然后确定晶格结构和材料参数。

常用的光子晶体设计方法有布拉格反射法、非完美的周期性拓扑结构法和自装配法。

1. 布拉格反射法布拉格反射法是光子晶体设计中最常用的方法之一。

通过布拉格定律，可以确定所需的光波长和折射率，从而选择合适的材料和晶格结构。

布拉格反射法适用于单一频率的光子晶体设计。

2. 非完美的周期性拓扑结构法非完美的周期性拓扑结构法是基于局部微结构的设计方法。

通过在光子晶体中引入缺陷，可以实现对光的传播和控制。

通过设计不同的缺陷结构和位置，可以实现对不同频率的光波的控制。

3. 自装配法自装配法是一种基于自组织原理的设计方法。

通过合适的材料设计和处理条件，使材料自行组装成期望的晶格结构。

自装配法适用于制备大面积、多层次的光子晶体。

二、光子晶体的制备方法光子晶体的制备方法多样，可以根据材料的性质和设计需求选择合适的方法。

常用的制备方法包括溶胶-凝胶法、自组装法和光刻法。

1. 溶胶-凝胶法溶胶-凝胶法是一种简单且成本较低的制备方法。

该方法通过溶胶或凝胶前体溶液的制备，再经过凝胶反应、热处理等步骤，最终形成光子晶体结构。

溶胶-凝胶法适用于制备无机和有机光子晶体。

2. 自组装法自组装法是一种基于自组织性原理的制备方法。

该方法通过合适的条件和表面修饰，使材料自行排列成所需的晶格结构。

自组装法适用于制备介于纳米尺度和微米尺度的光子晶体。

3. 光刻法光刻法是一种利用光敏剂和光刻胶的制备方法。

先将光刻胶覆盖在基底材料上，然后通过光线照射和显影等步骤，形成所需的晶格结构。

光刻法适用于制备微米尺度的光子晶体。

光子晶体的一些制备方法

精密机械加工法，半导体微纳米制造法，胶体晶体自组装法，反蛋白石结构法，液晶全息法。

制作三维光子晶体的方法最简单的是层层堆积法即把许多片状的二维周期性结构叠加成三维光子晶体基本组成单元是一维介电柱。

这种方法是E.Ozbay等人提出来的。

这种结构被称为“木柴垛结构” 像堆积木一样先堆好一层再按一定规则堆第二层依次堆下去最后得到一定结构的三维光子晶体。

实验上第一次用氧化铝做出了这种结构光子带隙在12-14GHz波段。

这种三维光子晶体是具有面心四面对称性的全方位光子带隙其相邻两层有60到90度的角度变化。

可以用离子束刻蚀、分子束外延以及气相沉积等手段来实现。

原则上这种层层堆积方法来制造三维光子晶体很可行但是这种方法制作也有它的缺点工艺繁琐所以不适用大规模生产成本也很高。

当光子晶体结构的周期降到亚微米后会受到现有半导体工艺技术的限制所以用这种制备法来制作光学波段的三维光子晶体挑战还是很大的。

激光全息干涉法是利用了激光在光阻掩模板上刻蚀的方法。

它是利用多光栅光束同步激光在空间产生很好的周期性周期长度可以调节。

这种方法刻蚀面积大能产生三维的空间周期结构。

Berger等首次应用三个光栅的激光在硅片上形成了二维的六角周期结构光子晶体。

I.B.Divliansky应用激光干涉法制备出三维光子晶体。

2001年Kondo 等人研制出制作光子晶体的一套适合多束激光脉冲干涉的光学装置该装置可随意地改变干涉光束数而制做出一、二、三维光子晶体。

总之利用多束激光干涉法很容易制备大面积且具有一定厚度的三维光子晶体这是其他方法不容易做到的。

SiO2胶体晶体的自组装结构及其带隙特征

关键词垂直沉积法ＳＯ胶体微球ｉ２胶体晶体
ＳｒｃｕｅａｄＢａｄＧａｆＳｌａＣｏｌｉａｙｔｌａｒｃｔｄｔｕｔｒｎｎｐｏｉｃｌｄｌＣｒｓａｓＦｂｉａｅｉｏ
ＴｈｏｇｅｆａｓｍｂｙＭｅｈｄｒｕｈＳｌ－ｓｅｌｔｏ
研究光子晶体纤维制作，用来传输光损耗明显下降；也将光子晶体引入激光器，使得自发辐射的能量与光子晶体中缺陷态能量相吻合，已经将激光器的阈值降低到５，０为最终研制出零阈值激光器奠定了基础；在发光二极管的发光中还心放置一块带缺陷的光子晶体，使发光中心的自发辐射与光子带隙的频率相重合，可将发光效率提高到９％以上，０而现在的发光二极管的发光效率只有３％～３％。此外，子晶０光体在光开关、光放大、滤波器、偏振器、光子晶体微谐振腔等方面也有广阔的应用前景［３］。本文将介绍本课题组使用自制的单分散ＳＯ胶体微ｉ球来制作胶体光子晶体的部分工作。
ＡｂｔａｔｓｒｃＰｏｏｉｒｓａｓａｎｗｉｄｏｎｔｎｌｍａｅａｓＩｈｓｐｐｒｅｔａｅｏｉｏｅｆａｓｍｂｙｈｔｎｃｃｙｔｌｅｋｎｆｆｃｉａｔｒｌ．ｎｔｉａｅ，ａｖｒｉｌｄｐｓｔｎｓｌｓｅｌｉｕｏｉｃｉ－
ｉｓａｅｈｒｃｒｅｙｒｌｔｎｓｅｔｃｎｉｅｃｏｉｃｏｅＭ）Ｔｅｒｕｔｓｇｓｔｔｌｉａｆｍｒｃａａｔｚｄｂｆｃｏｐｃａｄｓａｎｎｌｔｎｃｍｉｃｐ（Ｅ．ｈｓｌｇｅｔａｅｏｌｄｌｌｅｉｅｅｉｒａｎｇｅｒｍｓＳｅｓｕｔｃｏｈｈ
