地脚螺栓预埋偏差的纠正处理方法

预埋地脚螺栓施工的改进方法

收稿日期作者简介女,年生,助理工程师,秦皇岛市,66预埋地脚螺栓施工的改进方法何敏宜1王晓星2胡海涛21秦皇岛市政建设集团有限公司;2秦皇岛中兵工程技术有限公司摘要预埋地脚螺栓的施工是设备基础土建施工的重点和难点,对预埋螺栓的轴线偏差、垂直度及标高的控制是工序的关键,采用螺栓安装架附带螺栓夹的施工方法在保证螺栓精度的同时提高了螺栓的安装效率.从施工安装前的准备工作及所需的工器具到螺栓安装架附带螺栓夹工艺的制作、定位以及现场微调进行了详细的阐述,对施工中应注意处提出了控制要点.关键词预埋螺栓;螺栓夹;安装架;定位精度;标高;垂直度中图分类号TU7450前言设备构件与基础采用预埋螺栓连接时,螺栓穿孔率的高低影响设备的组装速度和安装质量,这取决于混凝土基础中预埋螺栓的定位精度和施工质量.它是设备安装公司担心和重视的焦点;也是土建设备基础施工的关键点,且施工后纠偏处理有复杂、难度大、费用高、时间长的特点,所以在前期做好预埋地脚螺栓的施工,调整误差在施工规范允许范围内是土建施工的重点也是难点.预埋螺栓控制的关键点是螺栓安装的轴线偏差、垂直度及标高,螺栓安装架附带螺栓夹的施工方法利用螺栓夹的微调功能,既能保证螺栓精度又能提高螺栓的安装效率.1地脚螺栓的分类及允许偏差(1)按直径大小分为小型(d<30mm),中型(30d<60mm),大型(d60mm).(2)按端部弯钩可分为无钩,直钩,圆钩,锚板螺栓.(3)按施工方法分为预埋螺栓、预留孔洞、锚定式活动螺栓.这里着重介绍预埋螺栓的施工,地脚螺栓的安装允许偏差[1]见下表1:表1螺栓允许偏差项目轴线垂直度标高丝长允许偏差2mm 1/1000+10mm;0mm 5mm2施工前准备工作21施工所需的工器具经纬仪、水准仪、水平尺、50m 钢卷尺、5m 钢卷尺、撬杠、小锒头、样冲、红铅油、螺栓调直仪等.其中经纬仪、水准仪、钢卷尺需送交专业计量检定机构进行检定.22安装架底埋件的施工为了螺栓安装的方便,先对螺栓安装架的大致标高定位进行粗调.在基础施工至地脚螺栓安装架底部标高时,在垫层或分层浇筑的混凝土基础顶面螺栓安装架各立柱的位置处分别设一块预埋铁,埋件尺寸宜为100~200mm 见方,厚度为6mm,锚筋及做法可参图集04G362中的构造埋件.施工中对预埋件顶标高的控制原则上是宜低不宜高,否则螺栓安装架就位后,安装架顶标高超高时处理比较麻烦.23螺栓夹的制作取一段圆钢弯成比螺栓直径略大2~4mm 的环,匝数为绕螺杆一周半,螺栓夹一端与安装架连接,第28卷第3期2010年9月河北建筑工程学院学报JOU RNA L OF HEBEI INSTITUT E OF A RCHITECTURE A ND CIVIL ENGINEERING Vol 28No 3Sep.2010:2010-04-20:19800000另一端可箍住螺栓.所选圆钢的直径对小型螺栓可采用6mm,中型螺栓可采用8mm,大型螺栓可采用10mm.圆钢制作的螺栓夹即有一定的刚度,又具有微调功能,如图1所示.24调直仪的制作裁剪一根400mm 长L50X5角钢,两根200mm 长L30X3角钢,垂直焊接两根小角钢于大角钢上,焊点距大角钢每端50mm;在上部小角钢下侧钻眼,挂上线垂,在下侧小角钢上刻上刻度;最后在调直仪上焊上把手.使用时用调直仪紧靠在螺栓上,读出下侧小角钢上的刻度,以判定螺栓是否竖直及需调整的幅度,如图2所示.图1螺栓夹示意图图二调直仪示意图3施工过程及工艺预埋螺栓的施工内容主要包括螺栓安装架的制作和就位、螺栓安装的粗调、微调.详细的施工步骤如下:31检查螺栓螺栓安装前应进行清洗,并检查螺栓在螺栓顶上是否已钻好中心定位孔,螺栓材质、规格、直径、尺寸、外露丝长是否满足设计要求,螺纹是否完好,螺栓是否正直,不直的要返回工厂进行矫正.所有螺母均应在安装前试拧.32螺栓安装架的制作按图纸中的螺栓要求设计出螺栓安装架,螺栓安装架应有足够的强度和刚度,多采用型钢焊制.制作时按图样用角钢或槽钢裁剪出安装架的立柱和横梁,焊接立柱和横梁形成立体结构,用斜向钢筋做支撑保证安装架的刚度.立柱的高度不应超过混凝土浇筑面与预埋件间的高差,为固定螺栓的需要至少应在立柱上下分别焊接一道横梁,并在螺栓安装位置用红漆做好记号.大中型螺栓安装架的制作不宜采用钢筋骨架,原因是若保证足够的刚度用料并不节省,否则在混凝土浇筑过程中,刚度不足会引起横梁和立柱的过大变形,加大螺栓的施工精度误差.33螺栓安装架的就位将螺栓安装架按其型号规格编号后运至现场,用吊车将螺栓安装架逐个起吊放在基础相应位置,并根据混凝土基础或垫层的预埋件已弹好的十字中心定位线,用撬杠将螺栓架调整到中心位置,进行轴线的粗调整.34螺栓安装架顶轴线中心的定位由测量人员将经纬仪架设在各轴线一端头的控制桩上,调平找正后,后视轴线另一头的控制桩中心点,采用中心线投点法依次定出各横向及纵向的轴线对于无法用经纬仪确定轴线中心的安装架,可依据图纸上的定位尺寸,通过用钢卷尺量与相邻螺栓安装架中心的距离来确定中心位置22河北建筑工程学院学报第28卷..35安装线架用角钢焊制门式线架,并根据经纬仪测定的轴线,在线架相应位挂一根05mm 的钢丝作为中心线,钢丝两头用花兰螺栓调节或吊上重锤,使钢丝绷紧拉直.在放线员校准轴线后在线架上用锯弓割槽,以防轴线的移动,以中心线为基准再利用线坠和钢直尺来找正螺栓的准确位置.操作时线架宜根据设备基础的长度分段焊接,以免挂线过长被碰掉或撞偏;安装时应注意固定线架位置不可偏移.36螺栓安装架顶标高的控制螺栓安装架顶面安装允许偏差为10mm,+5mm.用水准仪测出每个钢架顶面四角预埋件的实际标高,比较与设计标高的高差,可用撬杠将钢架底脚撬起,在其下部垫上薄钢板或楔铁.按实际经验安装架可比计算标高低2,调整完成后将螺栓安装架柱脚与混凝土基础上预埋铁焊接固定.37螺栓夹的就位将螺栓夹按标注的红漆及线架确定的准确位置与螺栓安装架的横梁焊接,将螺栓从螺栓夹预留孔处垂直穿下,并套上定位垫板.38螺栓顶面标高的控制螺栓允许安装偏差0~10mm,在施工中控制螺栓标高略高.先用水准仪测出线架上张紧钢丝线的实际标高,该标高值与对应的螺栓夹顶面标高的差值设定为L,与螺栓顶设计标高的差值设为D,使定位垫板顶面距螺栓顶距离为L D +5mm(为定位垫板的厚度),且要求定位垫板与螺栓垂直,再将定位垫板与螺栓焊接.39螺栓中心轴线定位及垂直度的控制施工人员每三人为一小组,每小组由一人蹲在螺栓安装架顶面用钢卷尺量螺栓顶中心眼距钢架顶纵向或横向轴线钢丝的水平距,另一人将调直仪竖向紧靠在螺杆中部,根据水平尺上刻度来判断是否居中来调整螺栓的垂直度,并用小锒头轻轻敲振螺栓,使其最终到达中心位置,使螺栓竖向垂直度小于允许偏差.调整好后,由第三人用电焊将顶端定位垫板与螺栓夹点焊住,将螺栓底部与螺栓夹也点焊住.最后用钢卷尺复核安装架顶各螺栓的中心距及对角距确认无误后,再将垫板与螺栓及螺栓夹焊牢.焊接完毕后,及时清除焊缝处的药皮与焊渣.310螺栓丝扣保护安装完毕经验收全部符合要求后,应及时对所有螺栓上部的丝杆及丝扣采取保护措施,以免在进行混凝土浇灌时损坏丝扣.先在丝扣及丝杆上部涂上一层黄油,再用塑料纸进行包裹.有条件时可裁剪比螺杆直径大一个规格的钢管套在螺栓丝杆上,长度比外露长度略长,这样即可以防止丝杆生锈,又可防止进行混凝土浇灌时因外力撞击而损坏丝扣[2].4结束语螺栓安装架附带螺栓夹的施工方法在唐山某钢厂炼钢车间的施工中得到了应用,收到了良好的效果.施工时也可根据设备的精度要求对地脚螺栓的安装方法具体调整,但有几个控制点应引起大家的注意:(1)施工过程中基准线的定位精确与否关系到整个施工过程的精度,是最关键的环节之一.螺栓轴线的定位控制必须由熟练的测量人员配合完成,并保证仪器的精度.(2)螺栓安装架应有足够的刚度.其刚度不足是产生误差的重要因素之一.(3)线架、螺栓固定架应采用独立支架,与钢筋笼或模板严格分开.否则在混凝土浇注过程中,混凝土对钢筋网的冲击会影响螺栓标高,混凝土的振捣会影响螺栓的垂直度和轴线偏差,同时采用与钢筋网焊接会烧伤主筋,影响结构构件的强度.(4)要严格控制二次浇灌层的底面标高.在计算螺栓标高时应从二次浇灌层面上算起,施工时螺栓的外露部分长度应加上二次浇灌层的厚度二次浇灌层底面标高原则上宜低不宜高地脚螺栓的埋设是一项非常重要的工作,施工及质量监控必须确保万无一失,稍有差错就可能酿成质量事故,造成重大的损失,正确的施工方法和精心的施工控制是工程合格的保证23第3期何敏宜王晓星胡海涛预埋地脚螺栓施工的改进方法...参考文献[1]机械设备安装工程施工及验收通用规范.GB5023198.北京:中国计划出版社[2]崔碧海,安装技术.北京:中国机械工业出版社,2002On the Improvement of Embedded Anchor BoltsHe Min yi 1,Wan g Xiaoxin g 2,Hu Hait ao 21Qinhuangdao Municipal Engineering Co.,Ltd2Qinhuangdao Zhongbing Engineering T echnology Co.,LtdAbstract The construction of embedded anchor bolts is the most important and difficult aspect in equipment based construction.T he key processes of the embedded bolt conformity ar e axis,per pendicularity and elevation.The accuracy can be ensured and the efficiency of the bolt installation can be improved by using bolt mounting bracket with bolts clip construction methods.In this pa per,a detailed description is given from the perspect of the preparation of constructing installa tion,the necessary equipment to the bolt mounting bracket with bolt clip craft production,posi tioning,and adjustment in site.T he contr olling points to which attention should be paid ar e raised in the construction.Key wo r ds embedded bolt;bolt clip;mounting;positioning accur acy;elevation;perpendicularity (上接第3页)[4]刘文燕,耿耀明混凝土表面太阳辐射吸收率试验研究.混凝土与水泥制品,2004(04)8:11[5]Ar thur H R osenfeld,为城市涂上白色和绿色.中国环境管理,1999,2(01):31~33[6]Samir F Moujeas and Richard Brickman,T her mal per for mance analysis of highly reflect ive coating on residences in hot and ar id climates,Energy engineer ing,2003(08)[7]杨昭,郁文红等,建筑物冬季太阳辐射得热分析.太阳能学报,2005226(01):104~109The Influence of Solar Radiation of ExternalDecorative Materials on Energy saving of BuildingsMa J ian suo ,D on g Hair ongHebei Institute of Architecture and Civil EngineeringAbstract T he reflection and absorption of solar radiation of building surface mater ials influence thethermal insulation.It is significant to reduce energy consumption by researching solar radiation reflected and absorption of the facing material,and using it to gain or avoid solar radiation.More over,it has the broad applying prospect.In this paper,through analysis of solar radiation pr oper ties of building exterior surface materials and calculation theor y of heat consumption,some sug gestions are put forwar d in order to provide the theoretical basis for choosing building sur face ma f K y x ;;y f 24河北建筑工程学院学报第28卷terials and calculation principle o thermal loss.e wo r ds e ternal decorating materials solar radiation energ saving o buildings。

常见地脚螺栓偏差的处理方法？

常见地脚螺栓偏差处理方法？常见地脚螺栓偏差处理方法？这个问题一般是发生在工程施工的时候，如果地脚螺栓没有安装好，有偏差的话，是会直接影响整个工程的质量的哦。

所以说螺栓有偏差是个很危险的事情，所以一定要进行检查和矫正，特别是自动化程度高的联动设备。

今天小编就给您讲讲常见的几种偏差和处理方法。

当发生偏差时，应根据设备的实际情况进行处理，采用不同的处理方法，一般常见的偏差以及处理的方法大致分为以下四种：1.地脚螺栓中心偏差地脚螺栓直径在30mm以下，中心线偏移30mm以内时，可先用氧乙炔将螺栓烤红，再用大锤将螺栓敲弯（或用千斤顶顶弯），矫正后要用钢板焊牢加固，防止拧紧螺栓时复原。

如果螺栓间距不对，则可将用氧乙炔火焰烤红之后用大锤敲弯，在中间焊上钢板加固，在以后的灌浆时把它灌死。

对于大螺栓（直径在30mm以上）发生较大偏移时，应先将螺栓切断，用一块钢板焊在螺栓中间，如螺栓强度不够，可在螺栓两侧焊上两块加固钢板，其长度不得小于螺栓直径3～4倍。

2. 地脚螺栓标高偏差的处理螺栓过高时，须将高出部分割去再套螺纹。

在套螺纹时，要防止油类物质滴到混凝土基础上腐蚀和影响基础的质量。

如螺栓过低（低于其要求高度15mm），不能用加热法拉长时，可在螺栓周边挖一深坑，在距坑底约100mm处将螺栓切断，另焊一新制作的螺栓，标高要符合要求，然后再用圆钢加固。

加固圆钢长度一般是螺栓直径的4～5倍。

3. 地脚螺栓在基础内松动的处理在近拧紧地脚螺栓时，可能将螺栓拔活，此时应先螺栓调整至原位臵，并将螺栓周围的基础铲出足够的位臵，然后在螺栓上焊纵横两个U形钢筋，最后用水将坑内清洗干净并灌浆，待混凝土凝固到设计强度后再拧紧螺母。

4. 活地脚螺栓偏差的处理活地脚螺栓偏差的处理方法，大致与死地脚螺栓的方法相同，只是可以将地脚螺栓拔出来处理。

如螺栓过长，可在机床上切去一段再套螺纹；如螺栓过短，可用热锻法伸长；如位臵不符，用弯曲法矫正。

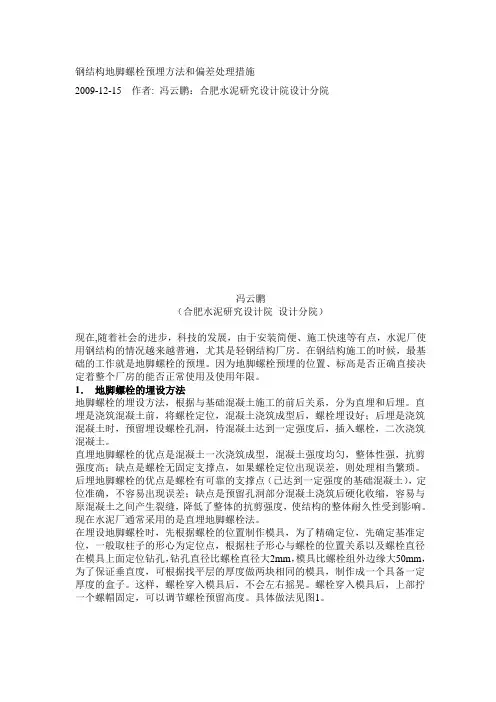

地脚螺栓预埋偏差处理

钢结构地脚螺栓预埋方法和偏差处理措施2009-12-15作者: 冯云鹏：合肥水泥研究设计院设计分院冯云鹏（合肥水泥研究设计院设计分院）现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

钢结构厂房钢柱地脚螺栓常见偏差处理

钢结构厂房钢柱地脚螺栓常见偏差处理钢结构厂房钢柱地脚螺栓常见问题体现为以下三种情况：（1）地脚螺栓在基础内锚固长度不够；（2）地脚螺栓标高有偏差，外露长度不足；（3）地脚螺栓平面定位有偏差。

结合多年设计及施工配合经验，将实践中使用过的一些厂房柱脚连接偏差的处理方法总结如下。

1 地脚螺栓在基础内锚固长度不够的解决方案GB 50906—2013机械工业厂房结构设计规范第7.4.2条规定如下：“露出式柱脚基础……柱脚锚栓在基础中的埋置应满足锚固要求，埋入长度不应小于其直径的25倍”，当柱脚锚栓埋置深度小于其直径的25倍时，则不满足规范要求。

建议采用以下方案进行处理：1)对于没有吊车的门式钢架厂房的柱脚多按铰接支承设计，此时根据计算，如果柱脚使用中并不承受拉力，且柱脚锚栓锚固长度不小于15d时，柱脚锚栓可不做处理。

理由如下：地脚螺栓在基础内的锚固长度，设计院大多是根据《钢结构设计手册》或《混凝土结构构造手册》的有关钢锚栓选用表按20d～25d(d为锚筋的直径)设计的。

而参照GB 50010—2010混凝土结构设计规范第9.7.4条“预埋件锚筋中心至锚板边缘的距离不应小于2d和20 mm”时，“受剪和受压直锚筋的锚固长度不应小于15d”的规定，对于构造锚栓只要锚固长度不小于15d就不用修改，但要做好安装过程中钢柱的稳定保护工作。

2)当为刚接柱脚时，锚栓需承受柱脚弯矩和轴力组合作用下产生的拉力，并兼做安装过程固定用。

应按照《混凝土结构设计规范》第8.3.1条的规定精确计算锚固长度。

若仍不满足，则可根据地脚螺栓实际应力比按照GB 50010—2010混凝土结构设计规范第3.2.4条“当纵向受力钢筋的实际配筋面积大于其设计计算面积时，修正系数取设计计算面积与实际配筋面积的比值，但对有抗震设防要求及直接承受动力荷载的结构构件，不应考虑此项修正”进行锚固长度折减。

3)按照前两种方法处理仍不能满足时，可根据《混凝土结构设计规范》第8.3.1条“当锚固钢筋的保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋”的规定，只要柱脚底板和基础顶面之间采用灌浆料填实空间的宽度大于5倍地脚螺栓的直径时，可将基础灌浆层厚度计入总锚固长度。

设备基础预埋地脚螺栓中心距允许偏差

设备基础预埋地脚螺栓中心距允许偏差一、概念解析设备基础预埋地脚螺栓中心距允许偏差，是指在设备基础预埋地脚螺栓时，螺栓的中心距与设计要求的中心距之间所允许的偏差范围。

在工程施工中，为了确保设备的安装牢固和运行稳定，螺栓的预埋中心距需要符合一定的要求和规范。

二、规范要求1. 设备基础预埋地脚螺栓中心距允许偏差的规范要求根据国家《建筑机电工程验收规范》GB50300-2013的相关规定，设备基础预埋地脚螺栓中心距允许偏差应符合以下要求：（1）预埋螺栓的中心距偏差不应大于±5mm；（2）螺栓的垂直度偏差不应大于1/1000，最大不得超过5mm。

2. 设备基础预埋地脚螺栓中心距允许偏差的重要性合理控制设备基础预埋地脚螺栓中心距的偏差，对于设备的安装和使用具有重要意义。

符合规范要求的中心距可以确保设备在安装后能够与其他构件完美配合，减小安装误差，提高设备的使用寿命和安全性。

三、实际施工操作1. 控制预埋中心距的偏差在实际工程中，为了保证地脚螺栓的预埋中心距符合规范要求，需要采取一系列有效的控制措施。

在浇筑基础时，可以设置模板来控制螺栓的位置和方向，同时要加强对混凝土浇筑过程的质量检查，及时修正偏差。

2. 合理选择螺栓材质和规格对于设备基础预埋地脚螺栓中心距的控制，合理选择螺栓的材质和规格也非常关键。

优质的螺栓具有更好的稳定性和耐腐蚀性，在预埋过程中能够更好地保持固定位置，减小偏差。

四、个人观点设备基础预埋地脚螺栓中心距允许偏差的控制是工程建设中非常重要的一环，它关乎设备的使用效果和安全性。

在实际施工中，严格按照规范要求来控制偏差，并加强对预埋过程的质量把控，对于提高设备的长期稳定性和安全性具有重要意义。

总结回顾：设备基础预埋地脚螺栓中心距允许偏差是工程建设中需要重视的一个细节问题，其合理控制能够提高设备的安装质量和使用效果。

在实际施工中，要严格按照规范要求进行操作，并加强对质量的检查，确保预埋中心距符合规范要求。

地脚螺栓偏差整改方案

‎‎‎‎‎地脚螺栓‎偏差整改‎方案篇‎一：‎常见‎地脚螺栓‎偏差的处‎理方法？‎常见地‎脚螺栓偏‎差处理方‎法？常‎见地脚螺‎栓偏差处‎理方法？‎这个问题‎一般是发‎生在工程‎施工的时‎候，如果‎地脚螺栓‎没有安装‎好，有偏‎差的话，‎是会直接‎影响整个‎工程的质‎量的哦。

‎所以说螺‎栓有偏差‎是个很危‎险的事情‎，所以一‎定要进行‎检查和矫‎正，特别‎是自动化‎程度高的‎联动设备‎。

今天本‎人就给您‎讲讲常见‎的几种偏‎差和处理‎方法。

‎‎当发生偏‎差时，应‎根据设备‎的实际情‎况进行处‎理，采用‎不同的处‎理方法，‎一般常见‎的偏差以‎及处理的‎方法大致‎分为以下‎四种：‎‎1‎.地脚螺‎栓中心偏‎差地脚‎螺栓直径‎在30m‎m以下，‎中心线偏‎移30m‎m以内时‎，可先用‎氧乙炔将‎螺栓烤红‎，再用大‎锤将螺栓‎敲弯（或‎用千斤顶‎顶弯），‎矫正后要‎用钢板焊‎牢加固，‎防止拧紧‎螺栓时复‎原。

如果‎螺栓间距‎不对，则‎可将用氧‎乙炔火焰‎烤红之后‎用大锤敲‎弯，在中‎间焊上钢‎板加固，‎在以后的‎灌浆时把‎它灌死。

‎对于大螺‎栓（直径‎在30m‎m以上）‎发生较大‎偏移时，‎应先将螺‎栓切断，‎用一块钢‎板焊在螺‎栓中间，‎如螺栓强‎度不够，‎可在螺栓‎两侧焊上‎两块加固‎钢板，其‎长度不得‎小于螺栓‎直径3～‎4倍。

‎‎2. 地‎脚螺栓标‎高偏差的‎处理螺‎栓过高时‎，须将高‎出部分割‎去再套螺‎纹。

在套‎螺纹时，‎要防止油‎类物质滴‎到混凝土‎基础上腐‎蚀和影响‎基础的质‎量。

如螺‎栓过低（‎低于其要‎求高度1‎5mm）‎，不能用‎加热法拉‎长时，可‎在螺栓周‎边挖一深‎坑，在距‎坑底约1‎00mm‎处将螺栓‎切断，另‎焊一新制‎作的螺栓‎，标高要‎符合要求‎，然后再‎用圆钢加‎固。

加固‎圆钢长度‎一般是螺‎栓直径的‎4～5倍‎。

‎ 3.‎地脚螺‎栓在基础‎内松动的‎处理在‎近拧紧地‎脚螺栓时‎，可能将‎螺栓拔活‎，此时应‎先螺栓调‎整至原位‎臵，并将‎螺栓周围‎的基础铲‎出足够的‎位臵，然‎后在螺栓‎上焊纵横‎两个U形‎钢筋，最‎后用水将‎坑内清洗‎干净并灌‎浆，待混‎凝土凝固‎到设计强‎度后再拧‎紧螺母。

设备基础预埋地脚螺栓中心距允许偏差

设备基础预埋地脚螺栓中心距允许偏差设备基础预埋地脚螺栓中心距允许偏差评估与调整1. 引言设备基础预埋地脚螺栓中心距的允许偏差是一个重要的设计要素，它影响着设备基础的稳定性和安全性。

在本文中，我将就设备基础预埋地脚螺栓中心距允许偏差的评估方法和调整技巧进行探讨。

2. 确定设备基础预埋地脚螺栓中心距允许偏差的重要性设备基础预埋地脚螺栓中心距的允许偏差直接影响着设备安装的准确性和稳定性。

如果允许偏差过大，可能导致设备安装不平稳或者设备在使用过程中产生振动，从而影响设备的运行效率和寿命。

我们有必要对设备基础预埋地脚螺栓中心距允许偏差进行评估和调整。

3. 评估设备基础预埋地脚螺栓中心距允许偏差的方法（1）检查现场的相关规范和要求，以了解设备基础预埋地脚螺栓中心距允许偏差的具体要求。

（2）使用测量仪器对预埋地脚螺栓的中心距进行测量，将实际数值与规范要求进行对比。

（3）根据规范要求，计算实际数值与规定范围之间的差距，并评估其是否在允许的范围内。

4. 设备基础预埋地脚螺栓中心距允许偏差的调整技巧（1）在设计阶段，需预留一定的“安全余量”来容纳可能出现的偏差情况，以保证设备安装的稳定性。

（2）选择合适的调整方法，包括调整螺栓的位置和角度，或使用垫片等隔离物进行调整，使预埋地脚螺栓的中心距达到规范要求。

（3）确保调整过程中的操作准确性和谨慎性，避免对设备基础的其他部分造成不必要的破坏或影响。

5. 个人观点与理解设备基础预埋地脚螺栓中心距允许偏差的评估与调整是一个综合性的工作，需要在设计、施工和安装过程中多方协作，严格按照规范和标准要求进行。

对于我来说，需要综合运用相关知识和技能，才能准确评估预埋地脚螺栓中心距的偏差，并采取合适的调整方法。

只有在保证设备基础稳定性和安全性的前提下，才能保证设备的正常运行和使用寿命。

6. 总结与回顾本文通过探讨设备基础预埋地脚螺栓中心距允许偏差的评估与调整方法，强调了其对设备基础稳定性和安全性的重要性。

地脚螺栓埋设方法

钢结构地脚螺栓预埋方法和偏差处理措施现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

地脚螺栓偏差处理

地脚螺栓预埋偏差的纠正处理方法1.地脚螺栓中心偏差处理1.当螺栓中心与设计中心线偏差在10mm以内，可以调整柱脚板的螺栓孔位置或割孔来调整，但要特别仔细，避免损伤底座。

2.当螺栓直径在36mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

加热温度应在700-800℃范围内，并应避免浇水冷却，以防螺栓变脆。

3.当地脚螺栓偏差很大(大于1.5d时)，可采用设过渡钢框架的方法即先将螺栓割断，加焊槽钢框架，再在槽钢上加焊新的螺栓，槽钢焊缝均须计算。

将新设置的螺栓通过槽钢或下字钢与原有埋设在基础中偏差较大的螺栓牢固焊接在一起，以传递上部结构上的水平和垂直力。

框架设计应保证足够的强度和刚度，使其成为一个可靠的整体1——螺栓2——新浇混凝土3——加焊钢板（a）d≤36mm且偏差距离小于1.5d时；（b）d＞36mm且偏差距离大于1.5d时2．地脚螺栓标高偏差处理1.当地脚螺栓标高偏差为-10～30mm，但柱脚安装仍能保证其丝扣有2个螺帽的长度时，可不做处理，或者将螺帽拧紧后将螺帽与垫板以及柱脚板焊接，防止螺帽松动；丝扣高的，可加钢垫板进行调整。

.2如果螺栓标高偏差大于一10～30mm，无法满足安装要求时，可以采用接长螺栓的方法进行处理，先将螺栓周围的混凝土凿成凹形坑，用同直径的螺栓，上下坡口焊对接，或对接后再在两侧加焊帮条钢筋，但帮条不应露出短柱找平层表面，以便于钢柱安装。

当螺栓直径在36mm以内时补焊2根帮条钢筋;螺栓直径大于36mm时焊3根帮条钢筋，附加帮条钢筋截面积应不小于原螺栓截面积的1.3倍，亦不得用小于16 mm的钢筋，焊缝长度一般上下各取2.5d(d为螺栓直径〕，或者可以采用比原螺栓直径加大1倍的螺栓，加工成内丝扣，套在原有螺栓上，也可加螺丝套或焊上套管接上新螺栓。

钢结构地脚螺栓偏差处理措施

钢结构地脚螺栓偏差处理措施钢结构地脚螺栓偏差处理措施【信息时间：2012-10-22 阅读次数：200】【我要打印】【关闭】随着社会的进步，科技的发展，由于安装简便、施工快速等特点，厂房使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

浇筑混凝土前，螺栓上部的螺杆及螺母须抹上固体黄油后用塑料布包裹，并用铁丝扎紧。

浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压导致地脚螺栓移位。

混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30 cm范围内采取人工布料。

在使用振捣棒时，切勿在上述区域内振动过频。

在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪、经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）复核，一旦发现偏差，立刻进行校正。

地脚螺栓的偏差处理措施在施工过程中，由于测量、操作出现错误或误差，安装固定不牢，或者浇筑混凝土时受冲击或者振动等原因，常会使部分螺栓出现偏差。

地脚螺栓是连接上部结构与基础的重要部件，如果埋设偏差过大，将产生过大应力，会影响结构的正常使用和使用寿命，一旦出现较大偏差现象，应认真进行调整纠正。

处理方法的选择，应根据螺栓直径大小和偏差情况等确定，同时还要考虑结构类型、施工现场条件等因素择优选用，下面介绍几种常用处理方法。

1、地脚螺栓平面位置偏差处理当螺栓中心与设计中心线偏差在10mm以内，可以调整柱脚板的螺栓孔位置或搪(割)孔来调整，但要特别仔细，避免损伤底座。

当螺栓直径在30mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

设备基础预埋地脚螺栓中心距允许偏差

设备基础预埋地脚螺栓中心距允许偏差摘要：1.设备基础预埋地脚螺栓中心距允许偏差的概述2.地脚螺栓中心距允许偏差的具体规定3.不同行业中地脚螺栓中心距允许偏差的实际应用4.地脚螺栓中心距偏差对设备安装的影响5.如何在施工过程中控制地脚螺栓中心距偏差正文：设备基础预埋地脚螺栓中心距允许偏差是在设备安装过程中的一项重要参数，它关系到设备的稳定性和安全性。

在不同行业中，地脚螺栓中心距允许偏差的具体规定有所不同，但总体上都遵循一定的原则。

在化工行业中，例如规范SH/T 35382005的第4.4.1条表1中规定，地脚螺栓预留孔中心位置允许偏差为10mm。

而在输电线路领域，同组地脚螺栓对立柱中心偏移的允许偏差为10mm。

这些规定为设备安装提供了参考依据。

地脚螺栓中心距允许偏差的应用场景主要体现在以下几个方面：1.设备安装：地脚螺栓中心距偏差会影响设备的稳定性和安全性。

在安装过程中，施工人员需根据设备的要求和实际情况，控制地脚螺栓中心距偏差在允许范围内。

2.工程验收：在工程验收阶段，检查地脚螺栓中心距偏差是否符合规定，是评估工程质量的重要指标。

3.行业标准：不同行业的地脚螺栓中心距允许偏差标准有所不同，反映了行业特点和安装要求。

4.施工控制：在施工过程中，控制地脚螺栓中心距偏差有助于确保工程质量，减少潜在的安全隐患。

为了在施工过程中控制地脚螺栓中心距偏差，施工人员可以采取以下措施：1.严格按照设计图纸和安装要求进行施工，确保地脚螺栓的位置准确。

2.提高施工技术，加强地脚螺栓安装过程中的监控，及时发现和纠正偏差。

3.采用合理的施工方法，如预留孔施工法，以减小地脚螺栓中心距偏差。

4.加强对施工人员的培训和指导，提高他们的技术水平和质量意识。

总之，地脚螺栓中心距允许偏差在设备安装和工程验收中具有重要意义。

钢结构地脚螺栓预埋方法和偏差处理措施

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

冷轧机地脚螺栓预埋板偏移问题的解决方案及探讨

ＷＡＮＧｃｕｎＤａｈａ
（ｅｉｇＳｏｇｎｐｃｔｌｏ，ｔ．ＢｉｎｈｕａｇＳｅｉＳｅ．Ｌｄ）ｊｌａｅＣ
ＡＳＲＴＡｉｄａｈｅｉｔｎｅｒｒｏｍｂｄｅｌｔｒｔｅｆｕｄｔｎｂｌｏｏｄｒｌｎＢＴＡＣｍｅｔｅｄｖａｉｒｏｆｅｅｄｄｐａｅｆｎａｉｏｔｆｃｌｏｌｇｔｏｏｈｏｏｉ
并通过计算、比较分析。最终确定并实施了移位
栓预埋板联接、底座用８ＭＩ０地脚螺栓穿过个Ｏ牌坊底板与螺栓预埋板联接，以保证冷轧机与地
基稳固相联。轧机地脚螺栓分布如图１所示。
回
网４Ｉ网４ＩＭ－Ｍ－圈６６２３
２
解决地脚螺栓预埋板偏差的方案
在保证地脚螺栓强度和轧机安装精度的前提
下，设计了减小联接件直径（案Ａ，加工螺方
由表ｌ可计算出间隙偏差极限值如下：
（）牌坊底座ＭＩ０螺栓的偏差极限为：１Ｏ
６５１ｍｍ）＋＝１（
固囫
￣４Ｉ网４Ｉ［６６Ｍ－圆６－７，７圈０ＩｏＭ－圈０１１８－０
圈６４ｌｌ —１
１ｌ４ｌＭ — １
图１轧机地脚螺栓分布示意图
王大川：１９９５年毕业于山西矿业学院．现为冷轧项目部二期工程负责人，高级工程师。收稿／０６０ — ７２０— ４２

钢结构地脚螺栓偏差处理措施

钢结构地脚螺栓偏差处理措施钢结构地脚螺栓偏差处理措施【信息时间：2012-10-22 阅读次数：戊「|200】【我要打印】【关闭】随着社会的进步，科技的发展，由于安装简便、施工快速等特点，厂房使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

浇筑混凝土前，螺栓上部的螺杆及螺母须抹上固体黄油后用塑料布包裹，并用铁丝扎紧。

浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压导致地脚螺栓移位。

混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30 cm范围内采取人工布料。

在使用振捣棒时，切勿在上述区域内振动过频。

在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪、经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）复核，一旦发现偏差，立刻进行校正。

地脚螺栓的偏差处理措施在施工过程中，由于测量、操作出现错误或误差，安装固定不牢，或者浇筑混凝土时受冲击或者振动等原因，常会使部分螺栓出现偏差。

地脚螺栓是连接上部结构与基础的重要部件，如果埋设偏差过大，将产生过大应力，会影响结构的正常使用和使用寿命，一旦岀现较大偏差现象，应认真进行调整纠正。

处理方法的选择，应根据螺栓直径大小和偏差情况等确定，同时还要考虑结构类型、施工现场条件等因素择优选用，下面介绍几种常用处理方法。

1、地脚螺栓平面位置偏差处理当螺栓中心与设计中心线偏差在10mn以内，可以调整柱脚板的螺栓孔位置或搪（割）孔来调整，但要特别仔细，避免损伤底座。

当螺栓直径在30mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

钢结构地脚螺栓预埋方法以及偏差处理方法

工业技术科技创新导报 Science and Technology Innovation Herald72由于钢结构具有强度高、重量轻、抗震性能好、施工速度快、工业化程度高等优点，得到了迅速发展。

目前，轻型钢结构在工业、建筑、仓库等得了广泛应用。

然而，实际生产中钢结构件底板的螺栓孔都是严格按照图纸要求在工厂成品加工好的，这就要求预埋地脚螺栓是位置必须准确牢固，否则将会造成超出偏差的现象甚至导致螺栓不能入孔的现象，所有预埋螺栓是必须给予足够的重视。

1 地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

1.1 直埋直埋是浇筑混泥土前，先将螺栓定位，然后混泥土浇筑后成型。

直埋地脚螺栓的优点是混泥土可以一次性浇筑成型，可是使混泥土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果浇筑前螺栓定位出现误差，处理相当繁琐。

1.2 后埋后埋是浇筑砼前，预留埋设螺栓孔洞，待混泥土达到一定强度后，插入螺栓二次浇筑混泥土。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混泥土），定位准确，不容易出现误差；缺点是预留孔洞部分混泥土浇筑后硬化收缩，容易与原混泥土之间产生裂缝降低了整体的抗剪强度，使结构的整体耐久性受到影响[2]。

根据直埋和后埋的优缺点，现通常采用直埋地脚螺栓的方法。

2 直埋地脚螺栓产生偏差的原因(1)地脚螺栓设计的固定架不够合理，剪刀撑和斜撑偏少，纵横系杆间距过大、过高，造成固定架整体稳定性差。

(2)制作模板后，和地脚螺栓、钢筋、固定架全焊接在一起、一动整体都动，造成偏差。

(3)浇灌混泥土的时候，混泥土对固定架的冲击力过大，造成固定架的偏移。

(4)人为误差，包括：图纸误差、放线误差、焊接时人为造成的变形误差。

3 直埋地脚螺栓的预埋方法和误差处理方案在预埋螺栓前，先根据图纸上螺栓孔的位置，制作定位孔磨板，为了定位更加的精确性，一般选物体的中线为定位，根①作者简介：王涛(1988.11—)，男，河南龙宇能源股份有限公司机电制修厂，助理工程师，主要从事矿山机械的设计制造工作。

钢结构地脚螺栓偏差处理措施

钢结构地脚螺栓偏差处理措施【信息时间：2012-10-22 阅读次数： 200】【我要打印】【关闭】随着社会的进步，科技的发展，由于安装简便、施工快速等特点，厂房使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

浇筑混凝土前，螺栓上部的螺杆及螺母须抹上固体黄油后用塑料布包裹，并用铁丝扎紧。

浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压导致地脚螺栓移位。

混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30 cm范围内采取人工布料。

在使用振捣棒时，切勿在上述区域内振动过频。

在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪、经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）复核，一旦发现偏差，立刻进行校正。

地脚螺栓的偏差处理措施在施工过程中，由于测量、操作出现错误或误差，安装固定不牢，或者浇筑混凝土时受冲击或者振动等原因，常会使部分螺栓出现偏差。

地脚螺栓是连接上部结构与基础的重要部件，如果埋设偏差过大，将产生过大应力，会影响结构的正常使用和使用寿命，一旦出现较大偏差现象，应认真进行调整纠正。

处理方法的选择，应根据螺栓直径大小和偏差情况等确定，同时还要考虑结构类型、施工现场条件等因素择优选用，下面介绍几种常用处理方法。

1、地脚螺栓平面位置偏差处理当螺栓中心与设计中心线偏差在10mm以内，可以调整柱脚板的螺栓孔位置或搪(割)孔来调整，但要特别仔细，避免损伤底座。

当螺栓直径在30mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

地脚螺栓预埋偏差的纠正处理方法附地脚螺栓标准
