触发器的几种常用触发方式
数电实验：触发器及其应用
数字电子技术实验报告 实验三：触发器及其应用一、实验目的：1、 熟悉基本RS 触发器，D 触发器的功能测试。
2、 了解触发器的两种触发方式（脉冲电平触发和脉冲边沿触发）及触发特点。
3、 熟悉触发器的实际应用。
二、实验设备：1、 数字电路实验箱；2、 数字双综示波器；3、 指示灯；4、 74LS00、74LS74。
三、实验原理：1、触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
在数字系统和计算机中有着广泛的应用。
触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
触发器有集成触发器和门电路（主要是“与非门”）组成的触发器。
按其功能可分为有RS 触发器、JK 触发器、D 触发器、T 功能等触发器。
触发方式有电平触发和边沿触发两种。
2、基本RS 触发器是最基本的触发器，可由两个与非门交叉耦合构成。
基本RS 触发器具有置“0”、置“1”和“保持”三种功能。
基本RS 触发器也可以用二个“或非门”组成，此时为高电平触发有效。
3、 D 触发器在CP 的前沿发生翻转，触发器的次态取决于CP 脉冲上升沿来到之前D 端的状态，即Q n+1 = D 。
因此，它具有置“0”和“1”两种功能。
由于在CP=1期间电路具有阻塞作用，在CP=1期间，D 端数据结构变化，不会影响触发器的输出状态。
和 分别是置“0”端和置“1”端，不需要强迫置“0”和置“1”时，都应是高电平。
74LS74（CC4013），74LS74（CC4042）均为上升沿触发器。
以下为74LS74的引脚图和逻辑图。
D R D S四、实验原理图和实验结果：设计实验：1、一个水塔液位显示控制示意图，虚线表示水位。
传感器A、B被水浸沿时会有高电平输出。
框I是水泵控制电路。
逻辑函数L是水泵的控制信号，为1时水泵开启。
设计框I的逻辑电路，要求：水位低于A时，开启水泵L；水位高于B时，关闭水泵L。

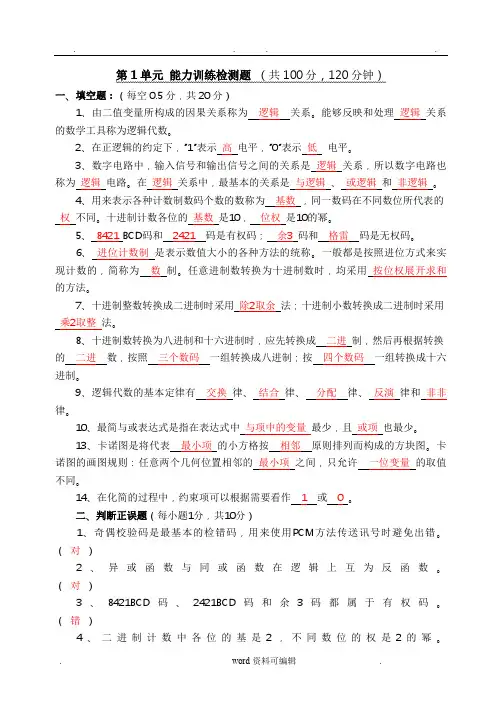

数字电子技术课后题答案
第1单元能力训练检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、由二值变量所构成的因果关系称为逻辑关系。
能够反映和处理逻辑关系的数学工具称为逻辑代数。
2、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。
3、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。
在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。
4、用来表示各种计数制数码个数的数称为基数，同一数码在不同数位所代表的权不同。
十进制计数各位的基数是10，位权是10的幂。
5、8421 BCD码和2421码是有权码；余3码和格雷码是无权码。
6、进位计数制是表示数值大小的各种方法的统称。
一般都是按照进位方式来实现计数的，简称为数制。
任意进制数转换为十进制数时，均采用按位权展开求和的方法。
7、十进制整数转换成二进制时采用除2取余法；十进制小数转换成二进制时采用乘2取整法。
8、十进制数转换为八进制和十六进制时，应先转换成二进制，然后再根据转换的二进数，按照三个数码一组转换成八进制；按四个数码一组转换成十六进制。
9、逻辑代数的基本定律有交换律、结合律、分配律、反演律和非非律。
10、最简与或表达式是指在表达式中与项中的变量最少，且或项也最少。
13、卡诺图是将代表最小项的小方格按相邻原则排列而构成的方块图。
卡诺图的画图规则：任意两个几何位置相邻的最小项之间，只允许一位变量的取值不同。
14、在化简的过程中，约束项可以根据需要看作1或0。
二、判断正误题（每小题1分，共10分）1、奇偶校验码是最基本的检错码，用来使用PCM方法传送讯号时避免出错。
（对）2、异或函数与同或函数在逻辑上互为反函数。
（对）3、8421BCD码、2421BCD码和余3码都属于有权码。
（错）4、二进制计数中各位的基是2，不同数位的权是2的幂。
（ 对 ）3、每个最小项都是各变量相“与”构成的，即n 个变量的最小项含有n 个因子。
几种常见触发器工作方式的讨论
龙源期刊网
几种常见触发器工作方式的讨论
作者：张宇
来源：《科技传播》2012年第12期
摘要触发器是数据库中的一个重要概念，它是一个特殊的存储过程，在INSERT、UPDATE或DELETE语句修改指定表中的数据时执行。
触发器可以查询其他表并且可以包含复杂的T-SQL语句。
在数据库编程中，常常需要创建触发器来强制实施不同表中逻辑相关数据之间的完整性和一致性。
设计触发器时，理解触发器的工作方式非常重要，以下讨论几种常见触发器工作原理及应用。
关键词触发器；数据完整性；T-SQL語句。
常用触发器的工作原理和结构
常用触发器的工作原理和结构常用触发器是数字电路中常见的一种基本元件，它用来存储和稳定输入信号的状态，并在特定条件下产生输出信号。
常用触发器包括RS触发器、D触发器、JK触发器和T触发器。
本文将详细介绍这些触发器的工作原理和结构。
1.RS触发器：RS触发器是一种简单的触发器，由两个互补反馈的门组成。
它有两个输入端R和S以及两个输出端Q和\(\bar{Q}\)。
当R=0、S=1时，Q=0；当R=1、S=0时，Q=1；当R=S=1时，上一状态保持不变。
RS触发器的结构可以用两个门（通常是与非门）构成。
其中一个门的输入是R和Q，输出是\(\bar{Q}\)；另一个门的输入是S和\(\bar{Q}\)，输出是Q。
当输入的电平变化时，会通过门电路的逻辑运算，产生输出信号。
2.D触发器：D触发器是一种RS触发器的扩展形式，它只有一个输入端D、一个输出端Q和一个时钟信号端CLK。
D触发器通过时钟信号的输入，对输入信号D进行锁存并在时钟的上升沿或下降沿将锁存的值输出到Q。
D触发器的结构也可以用两个门（与非门和与门）构成。
与非门的输入是D和CLK，输出是\(\bar{Q}\)；与门的输入是D和CLK，输出是Q。
当时钟信号变化时，根据输入信号D的电平，通过与非门和与门的逻辑运算，传递输出信号。
3.JK触发器：JK触发器是一种RS触发器的改进形式，它相比于RS触发器可以解决RS触发器由于S和R同时为1时的不稳定状态。
JK触发器有两个输入端J和K，以及两个输出端Q和\(\bar{Q}\)。
当J=0、K=1时，Q=0；当J=1、K=0时，Q=1；当J=K=1时，上一状态取反。
JK触发器的结构可以用两个门（与非门和或门）构成。
与非门的输入是J和Q，输出是\(\bar{Q}\)；或门的输入是K和\(\bar{Q}\)，还有一个输入是J和K的异或。
当输入信号J和K的电平变化时，通过与非门和或门的逻辑运算，传递输出信号。
4.T触发器：T触发器是一种特殊的JK触发器，其输入端只有一个T（Toggle）信号，以及与JK触发器相同的输出端Q和\(\bar{Q}\)。
触发器的常用触发方式
触发器的常用触发方式触发器的常用触发方式有哪些？它们各具有什么特点？一、同步触发采用电平触发方式，一般为高电平触发，即在CP 高电平期间，输入信号起作用。
CP高电平期间触发容易出现空翻现象（在同一个CP 脉冲期间，触发器的输出状态发生二次或更多次的翻转）。
同步RS 触发器图形符号同步RS 触发器波形图二、上升沿触发只在时钟脉冲CP上升沿时刻根据输入信号翻转，它可以保证一个CP周期内触发器只动作一次，使触发器的翻转次数与时钟脉冲数相等，并可克服输入干扰信号引起的误翻转。
CP上升沿触发上升沿触发RS触发器图形符号上升沿触发上升沿触发RS触发器波形图三 、下降沿触发只在CP时钟脉冲下降沿时刻根据输入信号翻转，可保证一个CP 周期内触发器只动作一次。
CP下降沿触发下降沿触发RS触发器图形符号下降沿触发下降沿触发RS触发器波形图四 、主从触发时钟脉冲CP 高电平期间，主触发器接收R 、S 输入信号，从触发器被封锁。
时钟脉冲CP 低电平期间，主触发器被封锁，从触发器被打开，使其输出与主触发器一致。
主从RS 触发器逻辑电路CP 时钟脉冲高电平期间接收输入信号，CP 下降沿时刻根据输入信号产生触发器新的输出状态。
特点:四 、主从触发主从触发器轮番动作，有效避免空翻现象。
下降沿翻转主从RS 触发器图形符号接收输入信号主从RS 触发器波形图触发器的常见触发方式一、同步触发二、上升沿触发三、下降沿触发四、主从触发在CP 高电平期间，输入信号起作用。
容易出现空翻现象。
在CP 上升沿时刻根据输入信号翻转。
保证一个CP 周期内触发器只动作一次。
（a ）同步触发（b ）上升沿触发在CP 下降沿时刻根据输入信号翻转。
保证一个CP 周期内触发器只动作一次。
在CP 高电平期间接收输入信号、下降沿时刻翻转。
（c ）下降沿触发（d ）主从触发谢谢！。

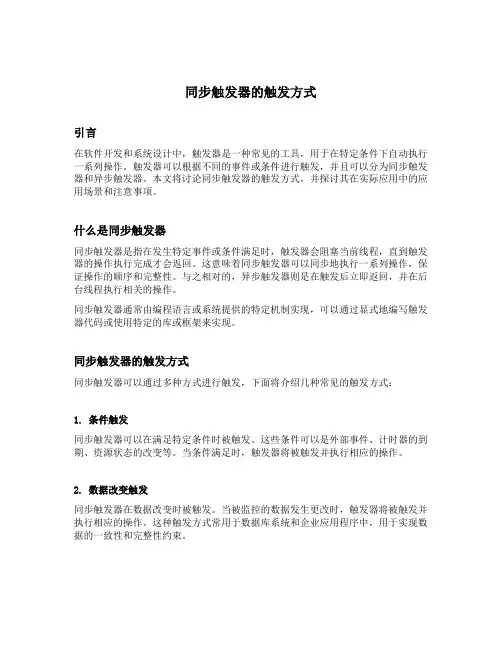

同步触发器的触发方式
同步触发器的触发方式引言在软件开发和系统设计中，触发器是一种常见的工具，用于在特定条件下自动执行一系列操作。
触发器可以根据不同的事件或条件进行触发，并且可以分为同步触发器和异步触发器。
本文将讨论同步触发器的触发方式，并探讨其在实际应用中的应用场景和注意事项。
什么是同步触发器同步触发器是指在发生特定事件或条件满足时，触发器会阻塞当前线程，直到触发器的操作执行完成才会返回。
这意味着同步触发器可以同步地执行一系列操作，保证操作的顺序和完整性。
与之相对的，异步触发器则是在触发后立即返回，并在后台线程执行相关的操作。
同步触发器通常由编程语言或系统提供的特定机制实现，可以通过显式地编写触发器代码或使用特定的库或框架来实现。
同步触发器的触发方式同步触发器可以通过多种方式进行触发，下面将介绍几种常见的触发方式：1. 条件触发同步触发器可以在满足特定条件时被触发。
这些条件可以是外部事件、计时器的到期、资源状态的改变等。
当条件满足时，触发器将被触发并执行相应的操作。
2. 数据改变触发同步触发器在数据改变时被触发。
当被监控的数据发生更改时，触发器将被触发并执行相应的操作。
这种触发方式常用于数据库系统和企业应用程序中，用于实现数据的一致性和完整性约束。
3. 用户交互触发同步触发器可以通过用户的交互来触发。
例如，当用户点击按钮或执行特定操作时，触发器将被触发并执行相应的操作。
这种触发方式常用于用户界面的交互和响应。
4. 异常处理触发同步触发器可以在异常发生时被触发。
当程序执行过程中出现异常情况时，触发器将被触发并执行相应的异常处理操作。
这种触发方式常用于错误处理和故障恢复。
同步触发器的应用场景同步触发器在软件开发和系统设计中有广泛的应用场景。
下面列举了几个常见的应用场景：1. 数据库触发器数据库触发器是指在数据库中特定的事件或条件发生时自动执行的一段代码。
这些事件或条件可以是数据改变、表之间的关系变化等。
数据库触发器常用于实现数据的一致性约束、业务逻辑的触发和数据处理的自动化。
描述rs触发器的几种方法
描述rs触发器的几种方法
在数字电路中，rs触发器是一种经常使用的基本电路。
它通常
被用来存储和转换二进制数字。
rs触发器的一个重要特点是可以通
过不同的方法进行触发。
下面将讨论几种常用的rs触发器触发方法。
1. 异步触发
异步触发是rs触发器最基本的触发方式之一。
在这种情况下，rs触发器的状态取决于电路的输入信号。
当rs触发器的S（set）和R（reset）输入信号分别为高电平和低电平时，输出为高电平。
当S和R信号分别为低电平和高电平时，输出为低电平。
当S和R信号同时为高电平时，rs触发器处于不稳定状态，输出结果不确定。
2. 同步触发
同步触发是另一种rs触发器的常见触发方式。
在这种情况下，rs触发器的状态只能在时钟信号的边沿更新。
与异步触发不同，同步触发不受输入信号的干扰，从而提高了电路的可靠性和稳定性。
3. 置位和清零触发
置位和清零触发是一种比较特殊的rs触发器触发方式。
在这种情况
下，rs触发器的状态可以通过置位和清零输入信号进行控制。
当置位输入信号为高电平时，rs触发器的输出被强制为高电平。
当清零输入信号为高电平时，rs触发器的输出被强制为低电平。
总之，rs触发器的几种触发方式可以根据不同的应用需求来使用。
对于不同的电路设计，不同的触发方式都有其特定的优点和限制。
因此，在实际应用中，需要根据电路的设计要求和性能要求来选择合适的触发方式。
几种常用的集成触发器
逻 辑 符 号
1S
&
1R
Q
本页完 继续
几种常用的集成触发器
二、集成JK成触发器(74HC76)
74HC76触发器功能表 清零 输 入 输 出 维持
SD 0 1 1 1 1 1 RD 1 0 1 1 1 1 CP J 0 1 0 1 K 0 0 1 1 Q 1 0 Qn 1 0 Qn
1Q
JK触发器1 1Q 2Q JK触发器2 2Q 本页完 继续
Qn
74HC76 触发器内有两个 JK触发器，电源和地是共用 的，其它则分开单独使用。
逻 辑 符 号
几种常用的集成触发器
三、集成D成触发器(74HC74)
预置1 74HC74触发器功能表 清零
1RD 1 2 14
VCC
2RD
输
SD 0 1 1 1 1 RD 1 0 1 1 1 0
74HC76逻辑功能概括： 1. 具有预置、清零功能，预置端 加低电平，消零端加高电平时，触发 器置1，反之触发器置0。预置和清零 与 CP 无关 ，这种方式称为直接预置 HC76逻辑功能概括 和直接清零。 2.正常工作时，预置端和清零端 置高电平，CP端输入时钟脉冲。
1SD 1J 1CP 1K 1RD 2SD 2J 2CP 2K 2RD
输
Q 1 0 Qn 1 0 不
出 维持
Q
S1 S2 S3 R1 R2 R3
SD & 1CP 1S Q
置1 0 0 置
& RD SD S1 S2 S3 1CP R1 R2 R3 RD
74LS71 功能表 Q 1R
1 Qn 0 1 定
几种常用的集成触发器
引入了时钟信号，避免了
等领域
输入为“00”的不确定状态。
D触发器
数字信号存储
用于存储数字信号，比如数 据寄存器、状态寄存器等。
时序逻辑设计
在时序逻辑中，D触发器经 常被用于存储和传输数据。
触发信号控制
通过设置触发信号，可以实 现数据的读写与控制。
T触发器
连环反馈结构
通过将输出与非触发输入相连， 实现反馈。
2 多功能
由两个反馈型门电路组成， 具有两个输入端和两个输 出端。
可以用作存储单元、计数 器和频率分频器等。
3 应用广泛
常用于数字电路中的布性强
可以通过连接或断开某些 输入端，实现各种逻辑功 能。
2 解决RS触发器的缺陷 3 广泛应用于存储器、
计数器、频率分频器
总结和要点
常用触发器
RS、JK、D和T触发器是数字电路 中常用的存储器件。
广泛应用
集成触发器在计算机、通信和工 业自动化等领域得到广泛应用。
时序逻辑设计
触发器在时序逻辑设计中起到重 要的作用，实现数据的存储和传 输。
触发条件精确定义
通过设置输入的初始状态和触 发信号边沿，定义了触发器的 工作方式。
频率分频与计数器
常用于频率分频器和计数器等 电路中。
应用场景
1
数字计算机
集成触发器在计算机中广泛用于存储和处理数据。
2
通信系统
在通信系统中，触发器用于信号检测和传输控制。
3
工业自动化
触发器被应用于各种工业自动化设备中，实现信号的存储与控制。
几种常用的集成触发器
集成触发器是数字电路中常用的元件，用于存储和控制信号。本节将介绍几 种常用的触发器及其应用场景。
施密特触发器的触发方式
施密特触发器的触发方式施密特触发器是一种重要的数字电路元件，常用于数字电子设备中。
它的触发方式有两种，即正向触发和负向触发。
下面将分别介绍这两种触发方式。
正向触发是指当输入信号上升到达一个特定的阈值时，触发器的输出状态发生改变。
在正向触发模式下，施密特触发器的输入信号必须从低电平逐渐上升到高电平，并且要达到一个特定的电压阈值，这个阈值称为上升触发电压。
一旦输入信号的电压超过了上升触发电压，触发器的输出将翻转。
换句话说，正向触发器只有在输入信号上升到达阈值时才能触发。
负向触发是指当输入信号下降到达一个特定的阈值时，触发器的输出状态发生改变。
在负向触发模式下，施密特触发器的输入信号必须从高电平逐渐下降到低电平，并且要达到一个特定的电压阈值，这个阈值称为下降触发电压。
一旦输入信号的电压低于下降触发电压，触发器的输出将翻转。
换句话说，负向触发器只有在输入信号下降到达阈值时才能触发。
正向触发和负向触发在实际应用中有不同的使用场景。
正向触发常用于与门电路和计数器电路中，可以实现特定的逻辑功能。
负向触发常用于时钟电路和触摸开关等应用中，可以实现稳定的触发效果。
施密特触发器的触发方式对于数字电路的设计和应用具有重要的意义。
它可以实现信号的稳定触发和逻辑的精确控制，提高数字电子设备的性能和可靠性。
因此，在数字电路设计和应用中，对于施密特触发器的触发方式需要充分理解和应用。
总结起来，施密特触发器有两种触发方式，即正向触发和负向触发。
正向触发是在输入信号上升到达阈值时触发，负向触发是在输入信号下降到达阈值时触发。
这两种触发方式在数字电路的设计和应用中扮演着重要的角色。
了解和掌握这两种触发方式，对于提高数字电子设备的性能和可靠性具有重要意义。
几种常用的集成触发器
预置1
74HC74触发器功能表 清零
1RD 1
14
VCC
输入
SD RD CP
D
01
10
11
1
输出
1D
2
13
2RD
Q 1 0
Q 置1 0 置0 1 维持
引 三1C、P D3集成1触2 发器2D
脚 图
1SD
744HC7114
2CP
符11QQ号图56 ，引1脚90 图和22SQD 功
GND 7 能表 8
辑 符
1RD 2SD
号 2J
2CP
2K
2RD
1
16
2
15
3
14
4
13
5
12
6
11
7
10
8
9
JK触发器1
JK触发器2
1K 1Q 1Q GND 2K 2Q 2Q 2J
1Q
1Q
2Q
2Q 继续
几种常用的集成触发器
二、集成JK成触发器(74HC76)
74HC76触发器功能表
输入
输出
SD RD CP J K
Q 1
置1 脚 二Q、JK 集成触发器HC76
图 符号图，引脚图和功能表
置0 0
1J VCC
2CP
10
0 1 翻转
2SD 2RD
11
00
Qn Qn
11
10
10
11
01
01
11
11
Qn Qn
74HC76 触发器内有两个 JK触发器，电源和地是共用 的，其它则分开单独使用。
触发器的原理和类型
触发器的原理和类型触发器是一种用于存储和检测信号状态的部件，它是数字电路中的重要组成部分。
触发器有各种类型和实现方式，其原理和类型既包括基本触发器，如RS触发器、D触发器、JK触发器和T触发器，也包括复杂的触发器，如边沿触发器和级联触发器等。
下面我将详细介绍触发器的原理和各种类型。
触发器的原理：触发器的原理基于电子器件的存储和切换能力，通过控制输入信号和时钟信号的组合，实现数据的存储和传输。
触发器由至少两个稳定的稳态组成，具有一定的存储功能。
当触发器的时钟信号到来时，根据输入信号的状态改变触发器的输出。
触发器的原理可以从两方面来理解。
首先，触发器可以看作是组合逻辑电路和存储元件的结合。
其次，触发器也可以看作是一个时序电路，其输出的稳定状态受到时钟信号的控制。
触发器的类型：触发器的类型很多，以下是常见的几种类型：1. RS触发器：RS触发器是最基本的触发器之一，它由两个交叉连接的非门组成。
它有两个输入端，分别是设置输入（S）和复位输入（R）。
当设置输入为1时，触发器的输出为1；当复位输入为1时，触发器的输出为0；当两个输入都为0时，触发器的输出不变。
RS触发器的特点是可以自锁。
2. D触发器：D触发器是最常用的触发器之一，也是RS触发器的一种变体。
D触发器有一个数据输入（D）和一个时钟输入（CLK），当时钟信号到来时，D触发器将输入数据存储，并且在时钟信号边沿将其传递给输出。
D触发器可以用来实现各种功能，如数据存储、寄存器和移位寄存器等。
3. JK触发器：JK触发器是在RS触发器的基础上发展起来的。
它有两个输入端，即J输入和K输入，和一个时钟输入。
JK触发器的输入方式使其比RS触发器更灵活。
当J为1，K为0时，JK触发器的输出将置1；当J为0，K为1时，JK 触发器的输出将置0；当J和K同时为1时，JK触发器的输出将取反；当J和K 同时为0时，JK触发器的输出不变。
4. T触发器：T触发器是一种特殊的JK触发器，其输入端只有一个T输入和一个时钟输入。
触发器的工作原理
触发器的工作原理触发器是数字电路中常见的一种元件，它能够在接收到特定的输入信号时产生相应的输出。
触发器在数字系统中扮演着重要的角色，它可以用来存储信息、进行时序控制等。
本文将介绍触发器的工作原理，以及常见的几种触发器类型。
触发器的工作原理可以简单地理解为它能够在特定的时钟信号下，根据输入信号的状态改变输出状态。
触发器内部通常由若干门电路构成，这些门电路能够实现存储功能，从而实现对输入信号的存储和输出。
触发器一般由触发脉冲、数据输入、时钟输入和数据输出等部分组成。
在触发器的工作中，时钟信号起着至关重要的作用。
当时钟信号到来时，触发器会根据数据输入的状态来改变输出状态。
不同类型的触发器对时钟信号的响应方式有所不同，比如边沿触发器和电平触发器。
边沿触发器会在时钟信号的上升沿或下降沿发生时做出响应，而电平触发器则是在时钟信号保持高电平或低电平时才做出响应。
常见的几种触发器类型包括RS触发器、D触发器、JK触发器和T触发器等。
它们各自具有不同的特点和适用场景。
RS触发器由两个输入端S和R组成，它能够实现数据的存储和传输。
D触发器是最简单的一种触发器，它只有一个数据输入端D，能够实现数据的存储和传输。
JK触发器则是在RS触发器的基础上做出了改进，它能够避免出现禁止状态。
T触发器则是一种特殊的触发器，它能够实现数据的频率除法。
总之，触发器作为数字电路中的重要元件，其工作原理和类型多种多样。
通过对触发器的工作原理进行深入理解，我们能够更好地应用触发器在数字系统中，实现各种功能。
希望本文能够帮助读者更好地理解触发器的工作原理，从而更好地应用于实际工程中。
vba 触发方式
vba 触发方式摘要：1.VBA简介2.VBA触发方式概述3.常见VBA触发方式及应用场景4.触发器的编写与调试5.总结与建议正文：在Microsoft Office中，VBA（Visual Basic for Applications）是一种强大的编程语言，可以用来定制和扩展办公软件的功能。
VBA触发方式是指在特定条件下，自动执行特定代码的一种机制。
本文将介绍VBA触发方式的概述、常见触发方式及应用场景，以及如何编写和调试触发器。
一、VBA简介VBA是一种基于Visual Basic的编程语言，专为Microsoft Office应用程序设计。
它允许用户自定义操作顺序、实现自动化任务和创建复杂的功能。
掌握VBA编程对于提高办公效率和实现个性化定制至关重要。
二、VBA触发方式概述VBA触发方式主要有以下几种：1.工作表事件：如单元格内容发生变化、选定区域发生变化等。
2.工作簿事件：如打开、关闭、保存文件等。
3.控件事件：如按钮点击、文本框内容发生变化等。
4.内置事件：如滚动条滚动、复选框状态改变等。
5.自定义事件：用户自定义的事件，如特定条件触发等。
三、常见VBA触发方式及应用场景1.工作表事件：当单元格内容发生变化时，可以实时计算和显示数据，如自动更新图表、设置条件格式等。
2.工作簿事件：在文件打开时，可以执行自动填充、设置默认参数等操作。
在文件关闭时，可以执行保存数据、提示用户保存更改等操作。
3.控件事件：在按钮点击时，可以执行特定功能，如删除指定区域的数据、打开指定文件等。
在文本框内容发生变化时，可以实时过滤或查询数据。
4.内置事件：在滚动条滚动时，可以实现自动缩放或平滑滚动。
在复选框状态改变时，可以执行相应操作，如筛选数据、切换功能等。
5.自定义事件：根据用户需求，设置特定条件触发，如当某个单元格值大于等于某个值时，执行特定操作。
四、触发器的编写与调试1.编写触发器：首先，打开VBA编辑器，在模块中编写事件过程。
常用触发器的工作原理和结构
常用触发器的工作原理和结构SR触发器的内部结构一般由两个互相激励的双稳态器件组成。
控制信号经过门电路处理，然后通过NAND或NOR逻辑门驱动两个稳态器件，以实现状态的转换。
D触发器是最常用的触发器类型之一、它具有单一输入端D和输出端Q。
D触发器的工作原理和结构比较简单，当D为高电平时，触发器保持之前的状态。
当D为低电平时，触发器的输出将发生变化。
D触发器的内部结构可以由一个稳态器件和传输门构成。
传输门将输入信号传输到稳态器件，从而改变输出状态。
JK触发器是一种综合SR触发器和D触发器的特点而形成的一种触发器。
它具有两个输入端J和K，输出端Q和Q'。
JK触发器的工作原理和结构与SR触发器相似，当J和K的输入信号同时为高电平时，JK触发器的输出将保持之前的状态。
当J为高电平，K为低电平时，触发器将置位。
当J为低电平，K为高电平时，触发器将复位。
而当J和K的输入信号同时为低电平时，相当于输出状态未定义，属于禁止状态。
T触发器是一种特殊的JK触发器，它只有一个输入端T。
T触发器的工作原理和结构与JK触发器类似，当T为高电平时，触发器的输出将保持之前的状态。
当T为低电平时，触发器的输出将发生变化。
T触发器的内部结构可以由一个稳态器件和传输门构成，传输门将输入信号传输到稳态器件，从而改变输出状态。
综上所述，常用触发器的工作原理和结构主要包括不同类型触发器的输入条件、内部结构和实现方式等方面。
它们通过控制输入信号的组合来改变输出状态，并在数字电路中起到存储和持续输出特定逻辑状态的作用。
不同类型的触发器在使用时可以根据实际需求选择合适的类型，以满足不同场景的使用要求。
基本rs和d触发器的应用实验报告
基本rs和d触发器的应用实验报告基本RS触发器和D触发器实验四基本RS触发器和D触发器一、实验目的1.熟悉并验证触发器的逻辑功能；2.掌握RS和D触发器的使用方法和逻辑功能的测试方法。
二、实验预习要求1．预习触发器的相关内容；2．熟悉触发器功能测试表格。
三、实验原理触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。
触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
1．基本RS触发器基本RS触发器具有置“0”、置“1”和“保持”三种功能。
通常称/S为置“1”端，因为/S=0时触发器被置“1”；/R端为置“0”端，因为/R =0时触发器被置“0”；当/S =/R =1时，触发器状态保持。
基本RS触发器也可以用两个“或非门”组成，此时为高电平有效置位触发器。
2. D触发器D触发器的状态方程为：Qn+1=D。
其状态的更新发生在CP脉冲的边沿，74LS74（CC4013）、74LS175（CC4042）等均为上升沿触发，故又称之为上升沿触发的边沿触发器，触发器的状态只取决于时钟到来前D端的状态。
D触发器应用很广，可用做数字信号的寄存、移位寄存、分频和波形发生器等。
四、实验仪器设备1、TPE－AD数字电路实验箱1台2、双D触发器集成电路74LS74（CC4013）2片3、四两输入集成与非门74LS00（CC4011）1片五、实验内容及方法1.测试基本RS触发器的逻辑功能如图连接电路，用两个与非门组成基本RS触发器，输入端S、R 接逻辑开关的输出口，输出端Q、/Q接逻辑电平显示灯输入接口，按表实验的要求测试并记录。
2.测试D触发器的逻辑功能。
（1）测试/RD、/SD的复位、置位功能。
在/Rd=0，/Sd=1作用期间，改变D与CP的状态，观察Q、/Q 状态。
在/Rd=1，/Sd=0作用期间，改变D与CP的状态，观察Q 、/Q 状态。
触发器的几种常用触发方式
第一级反相器的输出端c1是第二级反相器的输入端。第一级反相器的输入端接输入触发电压ui,第二级反相器的输出端提供输出电压u0。两级反相器通过公共的发射极电阻Re耦合在一起,因而称射极耦合触发器。这种触发器也有两种稳定状态,一种稳态是T1管导通、T2管图2截止,输出u0为高电位;另一种稳态是T1管截止,T2管导通,u0为低电位。触发器的稳定状态决定于输入u电位的高低,因此这种触发器具有电位触发特性。当输入ui为低电位时,T1管截止,c1点电位升高,使T2管导通,输出u0也是低电位。当ui为高电位时,T1管导通,c1点电位下降,使T2管截止,u也是高电位。射极耦合触发器可用于波形的整形和鉴幅。单稳态触发器单稳态触发器也由两个反相器构成(图3a)。与图1的双稳态触发器相比,由晶体管T2组成的反相器2完全相同,但由晶体管T1组成的反相器1中,用电容器C代替电阻器R11,且R12接向Ec。另外,在T1管的b1点接有由D1、R1及C1组成的引导电路, ui即外加触发信号。触发器的状态电压由c1及c2点输出。图3b的波形表明单稳态触发器的工作过程。在外加负触发脉冲u到来以前(0~t1期间),触发器处于稳定状态。由于b1点通过R12接向电压Ec,T1导通,T2截止。c1点的电压uc1为低电位,c2点电压u为高电位,电容器C被充电。在t=t1瞬间,u到来,通过微分电路R1C1使D1导通,b1呈低电位,T1由导通变为截止,uc1上升为高电位;T2导通,uc2图3下降为低电位。这时,电容器C通过T2放电形成暂时稳定状态(t1~t2期间),称为暂稳态。
