电缆直径和载流量对照表
电缆直径和载流量对照表
电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A1.5平方毫米铜电源线的安全载流量--21A2.5平方毫米铜电源线的安全载流量--28A4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦;土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米;就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了,其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/1 85/240/300/400…,还有非我国标准如:2.0。
铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九,往上减一顺号走。
电缆直径和电缆流过电流计算以及对照表
1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电缆线芯直径电流功率速查表
常用三百八电机,一个千瓦两安培。
低压六百六电机,千瓦一点二安培。
高压三千伏电机,四个千瓦一安培。
高压六千伏电机,八个千瓦一安培。
(2)口诀c使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意。
(3)口诀c中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85,效率不0.9,此两个数值比较适用于几十千瓦以上的电动机,对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:
“十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算”
就是10平方一下的铝线,平方毫米数乘以5就可以了,铜线就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,70和95平方都乘以2.5。
(4)运用口诀计算技巧。用口诀计算常用380V电动机额定电流时,先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量(kW)数。若遇容量较大的6kV电动机,容量kW数又恰是6kV数的倍数,则容量除以千伏数,商数乘以0.76系数。(5)误差。由口诀c中系数0.76是取电动机功率因数为0.85、效率为0.9而算得,这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀,容量(kW)与电流(A)的倍数,则是各电压等级(kV)数除去0.76系数的商。专用口诀简便易心算,但应注意其误差会增大。一般千瓦数较大的,算得的电流比铭牌上的略大些;而千瓦数较小的,算得的电流则比铭牌上的略小些。对此,在计算电流时,当电流达十多安或几十安时,则不必算到小数点以后。可以四舍而五不入,只取整数,这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。
电缆直径和电线截面积电流对照表
电缆直径和电线截面积电流对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特) V-压降值(伏特) A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电缆规格及载流量
0.75 直径0.23根数19电流5A. 1.0直径0.26根数19电流7A.1.5直径0.32根数19电流10A2.5直径0.41根数19电流17A 6.0直径0.64根数19电流40A 10.0 直径0.52根数49电流65A 2.5平方毫米28A。
4平方毫米35A。
6平方毫米48A。
10平方毫米65A。
16平方毫米91A。
25平方毫米120A。
一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能成受的功率(Pm)为:以1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。
能承受3723瓦的负荷。
三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A电力使用每平米7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是1.5平米×6A=10.5A 10.5A×220W=2310W这就是1.5单轴最大输出功率如:1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。
电缆规格及载流量
0.75 直径0.23根数19电流5A. 1.0直径0.26根数19电流7A.1.5直径0.32根数19电流10A2.5直径0.41根数19电流17A 6.0直径0.64根数19电流40A 10.0 直径0.52根数49电流65A 2.5平方毫米28A。
4平方毫米35A。
6平方毫米48A。
10平方毫米65A。
16平方毫米91A。
25平方毫米120A。
一、常用电线的载流量:500V及以下铜芯塑料绝缘线空气中敷设,工作温度30℃,长期连续100%负载下的载流量如下:1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的,其最大能成受的功率(Pm)为:以1.5平方毫米为例Pm=电压U×电流I=220伏×22安=4840瓦取安全系数为1.3,那么其长时间工作,允许的功率(P)为:P=Pm÷1.3=4840÷1.3=3723瓦“1.5平方”的铜线。
能承受3723瓦的负荷。
三、1.5平方毫米铜电源线的安全载流量是22A,220V的情况可以长时间承受3723W的功率,所以24小时承受2000瓦的功率的要求是完全没有问题的。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。
综合上述所说的,现在的电力衰减厉害,加上电力设备的质量中等化,所以安全的电力是每平米6A电力使用每平米7A ,安全的电力使用每平米应该为6A,如果您需要计算方式应该是1.5平米×6A=10.5A 10.5A×220W=2310W这就是1.5单轴最大输出功率如:1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的,1.5平方的铜芯电缆最大能承载接近25A电流的,可用于三相动力设备额定电压380V的2.5KW以下的电机),可用于单相照明等(额定电压220V)设备,每相能承载2.5KW以下的单相设备的。
电线电缆载流量一览表(1)
1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
2.2 2.2 2.6 2.6 2.6 3.0 3.0 3.0
Hale Waihona Puke 29.8 32.0 34.7 38.0 43.0 16.0 50.0 53.9
99.6 126.1 157.9 195.0 239.6 275.6 319.1 365.7
77.4 97.5 121.9 149.5 184.4 213.1 244.9 282.0
2
环境 25℃时载流量 环境 25℃时载流量 成品近似重 (A)空气敷设 铜芯 80.6 106.0 143.1 173.8 217.3 268.2 329.7 377.4 434.6 494.0 584.0 669.9 38.2 47.7 63.6 85.7 112.4 135.7 169.6 208.8 254.4 294.7 338.1 32.9 41.3 55.1 75.3 101.8 120.8 152.6 189.7 230.0 267.1 309.5 353.0 415.5 31.8 41.3 55.1 74.2 铝芯 61.5 81.5 110.2 133.6 167.5 206.7 253.4 292.6 335.0 380.5 449.4 515.2 28.6 37.1 48.8 65.7 85.7 104.9 130.4 161.1 196.1 227.9 260.7 24.4 31.8 42.4 57.2 77.4 93.3 117.7 146.3 177.0 205.6 238.5 272.0 323.3 24.4 31.8 42.4 57.2 (A)埋土敷设 铜芯 103.9 126.7 181.3 220.5 270.3 331.8 394.3 454.7 518.3 580.9 676.3 760.0 47.7 59.4 77.4 106.0 138.7 166.4 202.5 247.0 294.7 339.2 382.7 41.3 51.9 70.0 92.2 121.9 147.3 182.3 236.4 261.8 299.9 343.4 382.7 446.3 39.2 50.9 67.8 90.1 铝芯 79.0 104.9 138.7 169.6 208.8 255.5 304.2 350.7 398.6 447.3 521.5 584.1 37.1 45.6 59.4 80.6 106.0 128.3 155.6 190.8 226.8 261.8 293.6 31.8 40.3 54.1 71.0 93.3 113.4 141.0 171.7 201.4 231.1 262.9 295.7 343.4 30.7 39.2 53.0 68.9 量 铜芯 346 436 569 696 918 1272 1622 1902 2274 2729 3339 4045 385 480 661 998 1330 1631 1775 2272 2878 3477 4175 444 564 937 1229 1643 2251 2432 3153 4027 4819 5932 7110 8965 492 644 1027 1315 kg/km 铝芯 285 336 414 480 605 783 1036 1162 1355 1582 1853 2073 335 403 538 797 1019 1192 1166 1419 1718 2012 2346 370 454 753 128 1176 1599 1619 1872 2287 2622 3188 3725 4573 403 515 807 978
电缆载流量对应表
电缆载流量对应表(总13页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除YJV(FYJV),YJLV(FYJLV),ZC–YJV ZC-YJLV 0.6/ 1kVYJV(FYJV), ZC - YJV 0.6/1kVYJV22(FYJV22),YJLV22(FYJLV22),ZC–YJV22,ZC-YJLV22 0.6/1kV仪器仪表交易网>信息中心电线电缆载流量表(全)很多用户对电线电缆的安全载流量不是很清楚,甚至是专业的电工对精确的数据都不是特别了解。
天津市电缆总厂第一分厂根据实际生产的电线电缆规格品种,制定了不同规格型号的电线电缆载流量表,简单易懂,一目了然。
希望能对各位朋友有所帮助.高压电缆载流量:规格型号载流量表:8.7/10(8.7/15)KV 交联聚乙烯绝缘电力电缆允许持续载流量额定电压U 。
/U8.7/10(8.7/15)KV型号 YJV 、YJLV 、YJY 、YJLY 、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33YJV 、YJLV 、YJY 、YJLY芯数 三芯单芯敷设 空气中 土壤中空气中土壤中单芯电缆排列方式导体材质铜铝铜铝 铜 铝铜铝铜铝铜铝标称截面(mm2) 2535 120140 90110 125155 100120 140170 110135 165205 130155 150180 115135 160190 120145 5070 165210 130165 180220140170 205260 160200 245305 190235 215265 160200 225275 175215 95120 255290 200225 265300 210235 315360 240280 370430 290335 315360 240270 330375 255290 150185330375 225295 340380 260300 410470 320365 490560 380435 405455 305345 425480 330370 240300 435495 345390 445500350395 555640 435500 665765515595 530595 400455 555630 435490400500 565... 450... 520...450 (745855)585680 8901030 695810 680765 520595 725825 565650环境温度(℃)4025402526/35KV 电力电缆允许持续载流量26/35KV 交联聚乙烯绝缘电力电缆允许持续载流量额定电压U 。
电线电缆负荷表
截面m㎡最大直径铝A 铜A2.53.91731.64 4.42247.56 4.92967.1107621191687817925101182813511.51563815013.221552170152827349517.538696212019431118015021539147018523.5666181024026.5857235030029.5107029304003313903870铜芯1*107*1.351 1.613.480.61*167*1.701 1.614.51061*257*2.14 1.2 1.616.3143.1标称面积m ㎡线芯结构no/mm绝缘厚度mm 护套厚度mm BV 聚氯乙烯铜线 BLV 聚氯乙烯铝线BVR 铜软线 BV -105 铜105℃BVV 铜线(潮湿环境高防护)BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线 BLVV 铝线(潮湿环境高防护)计算外径mm 环境25℃时载流量(A)空气敷电 线 电 缆 载 流 量VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电常用线缆规格(BV BLV BVR )VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电详细介绍:● UL1007电子连接线产品说明:● 额定温度 :80℃ 额定电压:300V● 标准 :UL758, UL1581 及 CSA No.● 导体使用单条或绞线 32 - 16AWG裸铜或镀锡铜 ● 聚氯乙烯绝缘● 可通过UL VW- 1 及 CSA FT1 垂直耐燃测试● 使用标准厚度、易剥、易裁● 具抗酸硷、耐油性、防潮、防霉等特性线号线数/线径英制公制CSA TypeAWG NO/mm mm mm Ft/coil M/coil UL1007287/0.1270.41 1.20± 0.102000610267/0.1600.41 1.30± 0.102000610CSA T1(TR-64)2411/0.1600.41 1.40± 0.1020006102217/0.1600.41 1.60± 0.102000610(Stranded)2021/0.1780.41 1.80± 0.1020006101834/0.1780.41 2.10± 0.102000610绞 线1626/0.2540.41 2.40± 0.102000610UL1007CSA T1(TR-64)247/0.2030.41 1.40± 0.102000610227/0.2540.41 1.60± 0.102000610(Stranded)207/0.3100.41 1.80± 0.102000610187/0.4040.41 2.10± 0.102000610先绞后镀167/0.4880.41 2.30± 0.102000610CSA T1(TR-64)241/0.5110.41 1.35± 0.102000610221/0.6430.41 1.50± 0.102000610(Stranded)201/0.8130.41 1.65± 0.102000610181/1.0240.41 1.85± 0.102000610单 条161/1.2900.41 2.15± 0.102000610(导线截面积及载流量.jpg)UL10070.41 1.10± 0.102000610267/0.1600.41 1.30± 0.102000610307/0.102261/0.4040.41 1.25± 0.102000610缆载Ω/km 354 223 140 88.754.7 37.1 23.7 14.214088.7 54.7 37.1 23.7 14.2 145 89.1 56.3 35 22.2 13.9。
电缆载流量对应表
3×185 48.5 3×240 53.5 3×300 57.6
4×1.5 14.1 4×2.5 15.1 4×4.0 16.2 4×6.0 17.4 4×10 19.9 4×16 22.3 4×25 26.3 4×35 28.7 4×50 29.8 4×70 33.5 4×95 37.3 4×120 40.7 4×150 45.4 4×185 49.6 4×240 55.0 4×300 61.6 4×400 71.7
标
称 截 面
25 120 90 35 140 110
125 155
100 120
(mm2)
50 165 130 180 140 205 70 210 165 220 170 260
95 255 200 265 210 315 120 290 225 300 235 360
150 330 225 340 260 410 185 375 295 380 300 470
95 20.7 361 280 437 339 1235 639
120 22.3 417 324 500 388 1501 749
150 24.3 483 374 566 438 1828 888
185 26.4 556 431 643 499 2202 1043
240 28.8 666 516 752 583 2763 1259
403 313 403 313 6837 3389
480 372 468 363 8606 4132
549 425 531 411 10577 4903
22
27
300
29 23 35 28 357 -
37 29 46 36 443 295 47 37 58 46 550 342
最全面的电缆直径和电缆流过电流计算以及对照表
最全面的电缆直径和电缆流过电流计算以及对照表

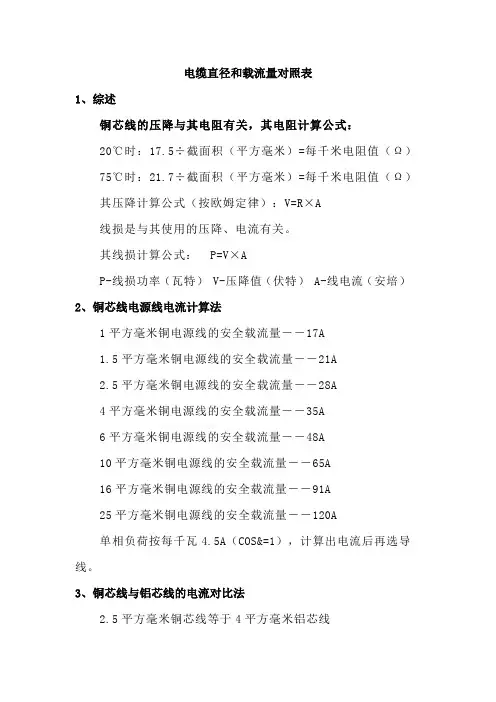

1、综述
铜芯线的压降与其电阻有关,其电阻计算公式:
20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)
75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)
其压降计算公式(按欧姆定律):V=R×A
线损是与其使用的压降、电流有关。
其线损计算公式: P=V×A
P-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)
2、铜芯线电源线电流计算法
1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A
6平方毫米铜电源线的安全载流量--48A
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A
25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS">3、铜芯线与铝芯线的电流对比法
2.5平方毫米铜芯线等于4平方毫米铝芯线
4平方毫米铜芯线等于6平方毫米铝芯线
6平方毫米铜芯线等于10平方毫米铝芯线
即:2.5平方毫米铜芯线=20安培=4400千瓦;。
线径电流对照表
1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240 /300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电缆直径、载流量该怎么计算?附超全对照表
1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω)75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω)其压降计算公式(按欧姆定律):V=R×A线损是与其使用的压降、电流有关。
其线损计算公式:P=V×AP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量--17A。
1.5平方毫米铜电源线的安全载流量--21A。
2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如:2.0铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。
电缆直径和载流量对照表
电缆直径和载流量对照表电缆直径和载流量对照表铜芯线的电阻和压降计算公式如下:20℃时:每千米电阻值(Ω)=17.5÷截面积(平方毫米)75℃时:每千米电阻值(Ω)=21.7÷截面积(平方毫米)压降计算公式(按欧姆定律):V=R×A线损计算公式:P=V×A,其中线损与使用的压降和电流有关。
铜芯线电源线的安全载流量如下:1平方毫米铜电源线:17A1.5平方毫米铜电源线:21A2.5平方毫米铜电源线:28A4平方毫米铜电源线:35A6平方毫米铜电源线:48A10平方毫米铜电源线:65A16平方毫米铜电源线:91A25平方毫米铜电源线:120A单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选择导线。
铜芯线与铝芯线的电流对比如下:2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线10平方毫米以下乘以五>即:2.5平方毫米铜芯线=20安培=4400瓦;4平方毫米铜芯线=30安培=6600瓦;6平方毫米铜芯线=50安培=瓦;土方法是铜芯线1个平方1KW,铝芯2个平方1KW。
单位是平方毫米。
电缆载流量根据铜芯/铝芯不同,铜芯可使用2.5(平方毫米),其标准为:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/4 00…,还有非我国标准如:2.0.铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A。
根据条件变化进行折算,高温时铜折算为九折。
穿管根数为二三四,八七六折满载流。
二点五下乘以九,往上减一顺号走"这句话是指,截面为2.5mm2及以下的铝芯绝缘线,其载流量大约是截面数的9倍。
例如,2.5mm2导线的载流量为2.5×9=22.5(A)。
对于4mm2及以上的导线,其载流量与截面数的倍数关系是顺着线号往上排,倍数逐次减1,即4×8、6×7、10×6、16×5、25×4.三十五乘三点五,双双成组减点五"这句话是指,截面为35mm2的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
电线电缆载流量一览
电线电缆载流量表常用线缆规格(BV BLV BVR)截面m㎡最大直径铝A 铜A2.53.9 17 31.64 4.4 22 47.56 4.9 29 67.110 7 62 11916 8 78 17925 10 118 28135 11.5 156 38150 13.2 215 52170 15 282 73495 17.5 386 962120 19 431 1180150 21 539 1470185 23.5 666 1810240 26.5 857 2350300 29.5 1070 2930400 33 1390 3870BV 聚氯乙烯铜线BLV 聚氯乙烯铝线BVR 铜软线BV-105 铜105℃BVV 铜线(潮湿环境高防护)BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线BLVV 铝线(潮湿环境高防护)VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆标称面积m㎡线芯结构no/mm 绝缘厚度mm护套厚度mm计算外径mm环境25℃时载流量(A)空气敷设环境25℃时载流量(A)埋土敷设成品近似重量 kg/km铜芯铝芯铜芯铝芯铜芯铝芯1*107*1.35 1.0 1.6 13.4 80.6 61.5 103.9 79.0 346 285 1*167*1.70 1.0 1.6 14.5 106.0 81.5 126.7 104.9 436 336 1*257*2.14 1.2 1.6 16.3 143.1 110.2 181.3 138.7 569 414 1*357*2.52 1.2 1.6 17.7 173.8 133.6 220.5 169.6 696 480 1*5019*1.78 1.4 1.8 19.8 217.3 167.5 270.3 208.8 918 605 1*7019*2.14 1.4 1.8 19.8 268.2 206.7 331.8 255.5 1272 783 1*9519*2.52 1.6 2.0 22.0 329.7 253.4 394.3 304.2 1622 1036 1*12037*2.03 1.6 2.0 26.2 377.4 292.6 454.7 350.7 1902 1162 1*15037*2.25 1.8 2.0 28.4 434.6 335.0 518.3 398.6 2274 1355 1*18537*2.52 2.0 2.2 30.9 494.0 380.5 580.9 447.3 2729 1582 1*24061*2.25 2.2 2.2 33.6 584.0 449.4 676.3 521.5 3339 1853 1*30061*2.52 2.4 2.6 37.0 669.9 515.2 760.0 584.1 4045 2073 2*42*1*2.250.8 1.6 15.4 38.2 28.6 47.7 37.1 385 335 2*62*1*2.76 1.0 1.6 17.2 47.7 37.1 59.4 45.6 480 403 2*102*7*1.35 1.0 1.8 20.5 63.6 48.8 77.4 59.4 661 538 2*162*7*1.7 1.0 1.8 23.5 85.7 65.7 106.0 80.6 998 797 2*252*7*2.14 1.2 2.0 27.2 112.4 85.7 138.7 106.0 1330 1019 2*352*7*2.52 1.2 2.2 29.9 135.7 104.9 166.4 128.3 1631 1192 2*502*18*1.9 1.4 2.0 27.3 169.6 130.4 202.5 155.6 1775 1166 2*702*18*2.25 1.4 2.2 30.3 208.8 161.1 247.0 190.8 2272 1419 2*952*24*2.25 1.6 2.2 33.7 254.4 196.1 294.7 226.8 2878 1718 2*1202*24*2.55 1.6 2.6 36.7 294.7 227.9 339.2 261.8 3477 2012 2*1502*45*2.07 1.8 2.6 39.7 338.1 260.7 382.7 293.6 4175 2346 3*43*1*2.250.8 1.6 16.0 32.9 24.4 41.3 31.8 444 370 3*63*1*2.76 1.0 1.6 18.0 41.3 31.8 51.9 40.3 564 454 3*103*7*1.35 1.0 1.8 22.2 55.1 42.4 70.0 54.1 937 753 3*163*7*1.7 1.0 2.0 25.0 75.3 57.2 92.2 71.0 1229 128 3*253*7*3.14 1.2 2.0 28.6 101.8 77.4 121.9 93.3 1643 1176 3*353*7*2.52 1.2 2.2 31.4 120.8 93.3 147.3 113.4 2251 1599 3*503*18*1.9 1.4 2.2 31.2 152.6 117.7 182.3 141.0 2432 1619 3*703*18*2.25 1.4 2.6 35.0 189.7 146.3 236.4 171.7 3153 1872 3*953*24*2.25 1.6 2.6 38.8 230.0 177.0 261.8 201.4 4027 2287 3*1203*24*2.55 1.6 2.6 41.5 267.1 205.6 299.9 231.1 4819 2622 3*1503*45*2.07 1.8 3.0 46.5 309.5 238.5 343.4 262.9 5932 3188 1*1803*45*2.30 2.0 3.0 50.5 353.0 272.0 382.7 295.7 7110 3725 3*2403*45*2.62 2.2 3.4 56.2 415.5 323.3 446.3 343.4 8965 4573 3*4+1*2.53*1*2.25+1*1*1.750.8 1.6 16.8 31.8 24.4 39.2 30.7 492 403 3*6+1*43*1*2.76+1*1*2.25 1.0 1.8 19.3 41.3 31.8 50.9 39.2 644 515 3*10+1*63*7*1.35+1*1*2.76 1.0 1.8 23.0 55.1 42.4 67.8 53.0 1027 807 3*16+1*63*7*1.70+1*1*2.76 1.0 2.0 25.7 74.2 57.2 90.1 68.9 1315 978 3*25+1*103*7*2.14+1*7*1.35 1.2 2.2 29.8 99.6 77.4 121.9 90.1 1800 12723*35+1*103*7*2.52+1*7*1.35 1.2 2.2 32.0 126.1 97.5 151.6 116.6 2174 1461 3*50+1*163*10*1.9+1*7.1.70 1.4 2.6 34.7 157.9 121.9 185.5 143.1 2763 1748 3*70+1*253*10*2.25+1*7*2.14 1.4 2.6 38.0 195.0 149.5 233.7 171.7 3498 2062 3*95+1*353*24*2025+1*7*2.52 1.6 2.6 43.0 239.6 184.4 269.2 207.8 4564 2607 3*120+1*353*24*2.55+1*7*2.52 1.6 3.0 16.0 275.6 213.1 3.7.4236.4 5412 2998 3*150+1*503*45*2.07+1*19*1.78 1.8 3.0 50.0 319.1 244.9 346.7 267.1 6606 3548 3*182+1*503*45*2.30+1*19*1.78 2.0 3.0 53.9 365.7 282.0 391.1 301.0 7781 4082VV--铜芯聚氯乙烯绝缘及护套电缆LV--铝芯聚氯乙烯绝缘及护套电缆标称面积m ㎡线芯结构no/mm绝缘厚度mm护套厚度mm计算外径mm环境25℃时载流量(A)空气敷设环境25℃时载流量(A)埋土敷设成品近似重量 kg/km铜芯铝芯铜芯铝芯铜芯铝芯1 1*1.13 0.8 1.6 5.9 19.0 28.6 452 1*1.37 0.8 1.6 6.2 24.4 36.0 513 1*1.76 0.8 1.6 6.6 33.9 25.4 47.7 37.1 64 484 1*2.24 0.8 1.6 7.1 43.5 32.9 64.7 49.8 82 586 1*2.73 1.0 1.6 7.9 57.2 43.5 81.6 62.5 111 75 10 1*3.55 1.0 1.6 8.7 76.3 58.3 109.1 84.8 156 95 16 1*4.45 1.0 1.6 9.6 102.8 78.4 146.3 112.4 216 120 25 7*2.12 1.2 1.6 12.0 129.3 108.1 194.0 148.4 340 185 35 7*2.50 1.2 1.6 13.1 171.7 131.4 234.3 180.2 445 228 50 19*1.83 1.4 1.6 15.2 216.2 166.4 288.3 222.6 616 303 70 19*2.14 1.4 1.6 16.7 268.2 206.7 353.0 271.4 807 377 95 19*2.50 1.6 1.8 19.3 288.3 226.8 415.5 320.0 1090 505 120 19*2.80 1.6 1.8 20.8 377.4 292.6 478.1 368.9 1340 593 150 19*3.13 1.8 1.8 22.9 434.6 335.0 547.0 415.5 2060 730 185 37*2.50 2.0 2.0 25.5 492.9 379.5 606.3 462.1 2150 900 240 37*2.83 2.2 2.2 28.2 585.1 450.5 707.0 547.0 2570 1100 300 37*3.17 2.4 2.2 32.0 674.2 519.4 796.1 611.6 3216 1375 400 37*3.66 2.6 2.6 36.0 802.4 624.3 928.6 718.7 4255 1816 500 61*3.18 2.8 2.6 39.4 939.2 720.1 ###### 812.0 5212 2180 630 61*3.56 2.8 2.6 42.8 ###### 834.2 ###### 930.7 6412 3613 2*25 2*7*2.14 1.2 1.8 21.8 113.4 87.9 138.9 107.1 735 424 2*35 2*7*2.52 1.2 2.0 24.5 131.4 100.7 165.4 127.2 947 540 2*50 2*18*1.90 1.4 1.8 21.9 164.3 127.2 203.1 156.2 1177 568 2*70 2*18*2.25 1.4 2.0 25.0 207.8 160.1 249.1 190.8 1599 7462*95 2*24*2.25 1.6 2.0 28.3 252.3 192.9 296.8 229.0 2122 962 2*120 2*24*2.55 1.6 2.2 31.0 289.4 223.7 339.2 261.8 2630 1165 2*150 2*45*2.07 1.8 2.2 34.0 333.9 256.5 386.9 296.8 3249 1420 3*25 3*7*2.14 1.2 1.8 23.2 98.6 76.3 121.9 92.2 1014 547 3*35 3*7*2.25 1.2 2.0 26.0 119.8 92.2 149.5 114.5 1554 902 3*50 3*18*1.90 1.4 2.0 25.8 148.4 114.5 181.3 139.9 1741 828 3*70 3*18*2.25 1.4 2.0 28.8 185.5 143.1 222.6 171.7 2327 1046 3*95 3*24*2.25 1.6 2.2 33.0 226.8 174.9 263.9 203.5 3125 1385 3*120 3*24*2.55 1.6 2.6 36.5 261.8 202.5 300.0 231.1 3906 1709 3*150 3*45*2.07 1.8 2.6 40.7 310.6 238.5 345.6 265.0 4836 2092 3*185 3*45*2.30 2.0 2.6 44.7 351.9 272.4 389.0 300.0 5908 2523 3*240 3*45*2.62 2.2 3.0 50.4 419.8 324.4 449.4 346.6 7629 3234 3*4+1*2.5 3*1*2.25+1*1*1.78 0.8 1.6 12.6 30.7 23.3 40.3 30.7 252 163 3*6+1*4.0 3*1*2.76+1*1*2.25 1.0 1.6 14.7 40.3 30.7 50.9 39.2 351 222 3*10+1*6.0 3*7*1.35+1*1*2.76 1.0 1.6 17.6 54.1 42.4 68.9 53.0 534 314 3*16+1*6.0 3*7*1.70+1*1*2.76 1.0 1.8 20.3 72.1 56.2 89.0 68.9 759 422 3*25+1*10 3*7*2.14+1*7*1.35 1.2 2.0 24.4 97.5 75.3 117.7 91.2 1146 617 3*35+1*10 3*7*2.50+1*7*1.35 1.2 2.0 26.5 121.9 94.3 147.3 113.4 1464 751 3*50+1*16 3*18*1.90+1*7*1.70 1.4 2.0 28.5 152.6 117.7 183.4 141.0 1946 931 3*70+1*25 3*18*2.25+1*7*2.14 1.4 2.2 32.2 188.7 144.2 220.5 169.6 2661 1225 3*95+1*35 3*24*2.25+1*7*2.52 1.6 2.6 38.0 231.0 178.1 263.9 202.5 3613 1656 3*120+1*35 3*24*2.55+1*7*2.52 1.6 2.6 40.2 267.1 206.7 302.1 233.2 4331 1917 3*150+1*50 3*54*2.07+1*19*1.78 1.8 2.6 44.2 314.8 241.7 348.7 268.2 5418 2360 3*185+1*50 3*45*2.30+1*19*1.78 2.0 3.0 48.9 361.5 278.8 392.2 303.2 6571 2872BV型铜芯聚氯乙烯绝缘电线标称面积m㎡线芯结构on/mm绝缘厚度mm最大外径mm正25℃最大直流电阻Ω/km正75℃时最小直流电阻 MΩ/km正25℃空气敷设载流量 A成品近似重量 kg/km0.5 1*0.8 0.6 2.4 36.0 0.015 13.0 8.3 0.75 1*0.97 0.6 2.6 24.5 0.012 17.0 10.90.75 7*0.37 0.6 2.8 24.5 0.014 17.0 11.71.0 1*1.13 0.62.8 18.1 0.011 20.0 13.6 1.0 7*0.43 0.6 3.0 18.1 0.013 20.0 14.7 1.5 1*1.38 0.7 3.3 12.1 0.011 25.0 19.91.5 7*0.52 0.7 3.5 12.1 0.010 25.0 21.02.5 1*1.78 0.83.9 7.41 0.010 34.0 31.4 2.5 7*0.68 0.8 4.2 7.41 0.009 34.0 33.14.0 1*2.25 0.8 4.4 4.16 ###### 44.5 46.3 4.0 7*0.85 0.8 4.8 4.16 ###### 44.5 49.0 6.0 1.2.76 0.8 4.9 3.08 ###### 58.0 66.0 6.0 7*1.04 0.85.4 3.08 ###### 58.0 69.4 10.0 7*1.35 1.0 7.0 1.83 ###### 79.5 116.0 16.0 7*1.70 1.0 8.0 1.15 ###### 111.0 175.0 25 7*2.14 1.2 10.0 0.727 ###### 146.0 275.0 35 7*2.52 1.2 11.5 0.524 ###### 180.0 372.0 50 19*1.78 1.4 13.0 0.359 ###### 225.0 496.0 70 19*2.14 1.4 15.0 0.260 ###### 280.0 701.0 95 19*2.52 1.5 17.5 0.193 ###### 344.0 969.0 120 37*2.03 1.6 19.0 0.135 ###### 397.5 ###### 150 37*2.25 1.8 21.0 0.124 ###### 455.5 ###### 185 37*2.52 2.0 23.5 0.0991 ###### 519.0 ###### 240 61*2.25 2.2 26.0 0.0754 ###### ###### 300 61*2.52 2.4 29.5 0.0601 ###### ###### 400 61*2.85 2.6 33.0 0.0470 ###### ######BLV型铝芯聚氯乙烯绝缘电线标称面积m㎡线芯结构on/mm绝缘厚度mm最大外径mm正25℃最大直流电阻Ω/km正75℃时最小直流电阻 MΩ/km正25℃空气敷设载流量 A成品近似重量 kg/km2.5 1*1.78 0.83.9 11.8 0.0 26.5 16.04.0 1*1.25 0.8 4.4 7.39 0.0085 34.0 21.7 6.0 1*2.76 0.8 4.9 4.91 0.0070 44.5 29.0 10.0 7*1.35 1.0 7.0 3.08 0.0065 62.5 53.1 16.0 7*1.70 1.0 8.0 1.91 0.0050 85.0 75.6 25.0 7*2.14 1.2 10.0 1.20 0.0050 111.0 117.0 35.0 7*2.52 1.2 11.5 0.868 0.0040 138.0 153.0 50.0 19*1.78 1.4 13.0 0.641 0.0045 175.0 202.0 70.0 19*2.14 1.4 15.0 0.443 0.0035 217.0 274.0 95.0 19*2.52 1.6 17.0 0.320 0.0035 265.0 377.0 120.0 37*2.03 1.6 19.0 0.253 0.0032 302.0 453.0 150.0 37*2.25 1.8 21.0 0.206 0.0032 344.5 560.0 185.0 37*2.52 2.0 23.5 0.164 0.0032 403.0 701.0240.0 61*2.25 2.2 26.0 0.125 0.0032 905.0 300.0 61*2.52 2.4 29.5 0.100 0.0030 1127.0 400.0 61*2.85 2.6 33.0 0.0778 0.0028 1425.0BVR型铜芯聚氯乙烯绝缘软电线(电缆)标称面积m㎡线芯结构on/mm绝缘厚度mm最大外径mm正20℃最大直流电阻Ω/km正70℃时最小直流电阻 MΩ/km正25℃空气敷设载流量 A成品近似重量 kg/km2.5 19*0.41 0.8 4.2 7.41 0.11 34.0 33.04.0 19*0.52 0.8 4.8 4.61 0.009 44.5 49.0 6.0 19*0.64 0.85.6 3.08 0.0084 58.0 71.0 10.0 49*0.52 1.0 7.6 1.83 0.0072 79.2 125.5 16.0 49*0.64 1.0 8.8 1.15 0.0062 111.0 181.0 25.0 98*0.58 1.2 11.0 0.073 0.0058 146.0 302.0 35.0 133*0.58 1.2 12.5 0.524 0.0052 180.0 395.0 50.0 133*0.68 1.4 14.5 0.378 0.0037 225.0 544.0 70.0 189*0.68 1.4 16.0 0.268 0.0045 280.0 728.0常用线缆规格(BV BLV BVR)截面m㎡最大直径铝A 铜A2.53.9 17 31.64 4.4 22 47.56 4.9 29 67.110 7 62 11916 8 78 17925 10 118 28135 11.5 156 38150 13.2 215 52170 15 282 73495 17.5 386 962120 19 431 1180150 21 539 1470185 23.5 666 1810240 26.5 857 2350300 29.5 1070 2930400 33 1390 3870BV 聚氯乙烯铜线BLV 聚氯乙烯铝线BVR 铜软线BV-105 铜105℃BVV 铜线(潮湿环境高防护)BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线BLVV 铝线(潮湿环境高防护)VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆标称面积m㎡线芯结构no/mm 绝缘厚度mm护套厚度mm计算外径mm环境25℃时载流量(A)空气敷设环境25℃时载流量(A)埋土敷设成品近似重量 kg/km铜芯铝芯铜芯铝芯铜芯铝芯1*107*1.35 1.0 1.6 13.4 80.6 61.5 103.9 79.0 346 285 1*167*1.70 1.0 1.6 14.5 106.0 81.5 126.7 104.9 436 336 1*257*2.14 1.2 1.6 16.3 143.1 110.2 181.3 138.7 569 414 1*357*2.52 1.2 1.6 17.7 173.8 133.6 220.5 169.6 696 480 1*5019*1.78 1.4 1.8 19.8 217.3 167.5 270.3 208.8 918 605 1*7019*2.14 1.4 1.8 19.8 268.2 206.7 331.8 255.5 1272 783 1*9519*2.52 1.6 2.0 22.0 329.7 253.4 394.3 304.2 1622 1036 1*12037*2.03 1.6 2.0 26.2 377.4 292.6 454.7 350.7 1902 1162 1*15037*2.25 1.8 2.0 28.4 434.6 335.0 518.3 398.6 2274 1355 1*18537*2.52 2.0 2.2 30.9 494.0 380.5 580.9 447.3 2729 1582 1*24061*2.25 2.2 2.2 33.6 584.0 449.4 676.3 521.5 3339 1853 1*30061*2.52 2.4 2.6 37.0 669.9 515.2 760.0 584.1 4045 2073 2*42*1*2.250.8 1.6 15.4 38.2 28.6 47.7 37.1 385 335 2*62*1*2.76 1.0 1.6 17.2 47.7 37.1 59.4 45.6 480 403 2*102*7*1.35 1.0 1.8 20.5 63.6 48.8 77.4 59.4 661 538 2*162*7*1.7 1.0 1.8 23.5 85.7 65.7 106.0 80.6 998 797 2*252*7*2.14 1.2 2.0 27.2 112.4 85.7 138.7 106.0 1330 1019 2*352*7*2.52 1.2 2.2 29.9 135.7 104.9 166.4 128.3 1631 1192 2*502*18*1.9 1.4 2.0 27.3 169.6 130.4 202.5 155.6 1775 1166 2*702*18*2.25 1.4 2.2 30.3 208.8 161.1 247.0 190.8 2272 1419 2*952*24*2.25 1.6 2.2 33.7 254.4 196.1 294.7 226.8 2878 17182*1202*24*2.55 1.6 2.6 36.7 294.7 227.9 339.2 261.8 3477 2012 2*1502*45*2.07 1.8 2.6 39.7 338.1 260.7 382.7 293.6 4175 2346 3*43*1*2.250.8 1.6 16.0 32.9 24.4 41.3 31.8 444 370 3*63*1*2.76 1.0 1.6 18.0 41.3 31.8 51.9 40.3 564 454 3*103*7*1.35 1.0 1.8 22.2 55.1 42.4 70.0 54.1 937 753 3*163*7*1.7 1.0 2.0 25.0 75.3 57.2 92.2 71.0 1229 128 3*253*7*3.14 1.2 2.0 28.6 101.8 77.4 121.9 93.3 1643 1176 3*353*7*2.52 1.2 2.2 31.4 120.8 93.3 147.3 113.4 2251 1599 3*503*18*1.9 1.4 2.2 31.2 152.6 117.7 182.3 141.0 2432 1619 3*703*18*2.25 1.4 2.6 35.0 189.7 146.3 236.4 171.7 3153 1872 3*953*24*2.25 1.6 2.6 38.8 230.0 177.0 261.8 201.4 4027 2287 3*1203*24*2.55 1.6 2.6 41.5 267.1 205.6 299.9 231.1 4819 2622 3*1503*45*2.07 1.8 3.0 46.5 309.5 238.5 343.4 262.9 5932 3188 1*1803*45*2.30 2.0 3.0 50.5 353.0 272.0 382.7 295.7 7110 3725 3*2403*45*2.62 2.2 3.4 56.2 415.5 323.3 446.3 343.4 8965 4573 3*4+1*2.53*1*2.25+1*1*1.750.8 1.6 16.8 31.8 24.4 39.2 30.7 492 403 3*6+1*43*1*2.76+1*1*2.25 1.0 1.8 19.3 41.3 31.8 50.9 39.2 644 515 3*10+1*63*7*1.35+1*1*2.76 1.0 1.8 23.0 55.1 42.4 67.8 53.0 1027 807 3*16+1*63*7*1.70+1*1*2.76 1.0 2.0 25.7 74.2 57.2 90.1 68.9 1315 978 3*25+1*103*7*2.14+1*7*1.35 1.2 2.2 29.8 99.6 77.4 121.9 90.1 1800 1272 3*35+1*103*7*2.52+1*7*1.35 1.2 2.2 32.0 126.1 97.5 151.6 116.6 2174 1461 3*50+1*163*10*1.9+1*7.1.70 1.4 2.6 34.7 157.9 121.9 185.5 143.1 2763 1748 3*70+1*253*10*2.25+1*7*2.14 1.4 2.6 38.0 195.0 149.5 233.7 171.7 3498 2062 3*95+1*353*24*2025+1*7*2.52 1.6 2.6 43.0 239.6 184.4 269.2 207.8 4564 2607 3*120+1*353*24*2.55+1*7*2.52 1.6 3.0 16.0 275.6 213.1 3.7.4236.4 5412 2998 3*150+1*503*45*2.07+1*19*1.78 1.8 3.0 50.0 319.1 244.9 346.7 267.1 6606 3548 3*182+1*503*45*2.30+1*19*1.78 2.0 3.0 53.9 365.7 282.0 391.1 301.0 7781 4082VV--铜芯聚氯乙烯绝缘及护套电缆LV--铝芯聚氯乙烯绝缘及护套电缆标称面积m ㎡线芯结构no/mm绝缘厚度mm护套厚度mm计算外径mm环境25℃时载流量(A)空气敷设环境25℃时载流量(A)埋土敷设成品近似重量 kg/km铜芯铝芯铜芯铝芯铜芯铝芯1 1*1.13 0.8 1.6 5.9 19.0 28.6 452 1*1.37 0.8 1.6 6.2 24.4 36.0 513 1*1.76 0.8 1.6 6.6 33.9 25.4 47.7 37.1 64 484 1*2.24 0.8 1.6 7.1 43.5 32.9 64.7 49.8 82 586 1*2.73 1.0 1.6 7.9 57.2 43.5 81.6 62.5 111 75 10 1*3.55 1.0 1.6 8.7 76.3 58.3 109.1 84.8 156 95 16 1*4.45 1.0 1.6 9.6 102.8 78.4 146.3 112.4 216 120 25 7*2.12 1.2 1.6 12.0 129.3 108.1 194.0 148.4 340 185 35 7*2.50 1.2 1.6 13.1 171.7 131.4 234.3 180.2 445 228 50 19*1.83 1.4 1.6 15.2 216.2 166.4 288.3 222.6 616 303 70 19*2.14 1.4 1.6 16.7 268.2 206.7 353.0 271.4 807 377 95 19*2.50 1.6 1.8 19.3 288.3 226.8 415.5 320.0 1090 505 120 19*2.80 1.6 1.8 20.8 377.4 292.6 478.1 368.9 1340 593 150 19*3.13 1.8 1.8 22.9 434.6 335.0 547.0 415.5 2060 730 185 37*2.50 2.0 2.0 25.5 492.9 379.5 606.3 462.1 2150 900 240 37*2.83 2.2 2.2 28.2 585.1 450.5 707.0 547.0 2570 1100 300 37*3.17 2.4 2.2 32.0 674.2 519.4 796.1 611.6 3216 1375 400 37*3.66 2.6 2.6 36.0 802.4 624.3 928.6 718.7 4255 1816 500 61*3.18 2.8 2.6 39.4 939.2 720.1 ###### 812.0 5212 2180 630 61*3.56 2.8 2.6 42.8 ###### 834.2 ###### 930.7 6412 3613 2*25 2*7*2.14 1.2 1.8 21.8 113.4 87.9 138.9 107.1 735 424 2*35 2*7*2.52 1.2 2.0 24.5 131.4 100.7 165.4 127.2 947 540 2*50 2*18*1.90 1.4 1.8 21.9 164.3 127.2 203.1 156.2 1177 568 2*70 2*18*2.25 1.4 2.0 25.0 207.8 160.1 249.1 190.8 1599 746 2*95 2*24*2.25 1.6 2.0 28.3 252.3 192.9 296.8 229.0 2122 962 2*120 2*24*2.55 1.6 2.2 31.0 289.4 223.7 339.2 261.8 2630 1165 2*150 2*45*2.07 1.8 2.2 34.0 333.9 256.5 386.9 296.8 3249 1420 3*25 3*7*2.14 1.2 1.8 23.2 98.6 76.3 121.9 92.2 1014 547 3*35 3*7*2.25 1.2 2.0 26.0 119.8 92.2 149.5 114.5 1554 902 3*50 3*18*1.90 1.4 2.0 25.8 148.4 114.5 181.3 139.9 1741 828 3*70 3*18*2.25 1.4 2.0 28.8 185.5 143.1 222.6 171.7 2327 1046 3*95 3*24*2.25 1.6 2.2 33.0 226.8 174.9 263.9 203.5 3125 1385 3*120 3*24*2.55 1.6 2.6 36.5 261.8 202.5 300.0 231.1 3906 1709 3*150 3*45*2.07 1.8 2.6 40.7 310.6 238.5 345.6 265.0 4836 2092 3*185 3*45*2.30 2.0 2.6 44.7 351.9 272.4 389.0 300.0 5908 2523 3*240 3*45*2.62 2.2 3.0 50.4 419.8 324.4 449.4 346.6 7629 3234 3*4+1*2.5 3*1*2.25+1*1*1.78 0.8 1.6 12.6 30.7 23.3 40.3 30.7 252 163 3*6+1*4.0 3*1*2.76+1*1*2.25 1.0 1.6 14.7 40.3 30.7 50.9 39.2 351 222 3*10+1*6.0 3*7*1.35+1*1*2.76 1.0 1.6 17.6 54.1 42.4 68.9 53.0 534 314 3*16+1*6.0 3*7*1.70+1*1*2.76 1.0 1.8 20.3 72.1 56.2 89.0 68.9 759 422 3*25+1*10 3*7*2.14+1*7*1.35 1.2 2.0 24.4 97.5 75.3 117.7 91.2 1146 617 3*35+1*10 3*7*2.50+1*7*1.35 1.2 2.0 26.5 121.9 94.3 147.3 113.4 1464 751 3*50+1*16 3*18*1.90+1*7*1.70 1.4 2.0 28.5 152.6 117.7 183.4 141.0 1946 931 3*70+1*25 3*18*2.25+1*7*2.14 1.4 2.2 32.2 188.7 144.2 220.5 169.6 2661 1225 3*95+1*35 3*24*2.25+1*7*2.52 1.6 2.6 38.0 231.0 178.1 263.9 202.5 3613 16563*120+1*35 3*24*2.55+1*7*2.52 1.6 2.6 40.2 267.1 206.7 302.1 233.2 4331 1917 3*150+1*50 3*54*2.07+1*19*1.78 1.8 2.6 44.2 314.8 241.7 348.7 268.2 5418 2360 3*185+1*50 3*45*2.30+1*19*1.78 2.0 3.0 48.9 361.5 278.8 392.2 303.2 6571 2872BV型铜芯聚氯乙烯绝缘电线标称面积m㎡线芯结构on/mm绝缘厚度mm最大外径mm正25℃最大直流电阻Ω/km正75℃时最小直流电阻 MΩ/km正25℃空气敷设载流量 A成品近似重量 kg/km0.5 1*0.8 0.6 2.4 36.0 0.015 13.0 8.3 0.75 1*0.97 0.6 2.6 24.5 0.012 17.0 10.90.75 7*0.37 0.6 2.8 24.5 0.014 17.0 11.71.0 1*1.13 0.62.8 18.1 0.011 20.0 13.6 1.0 7*0.43 0.6 3.0 18.1 0.013 20.0 14.7 1.5 1*1.38 0.7 3.3 12.1 0.011 25.0 19.91.5 7*0.52 0.7 3.5 12.1 0.010 25.0 21.02.5 1*1.78 0.83.9 7.41 0.010 34.0 31.4 2.5 7*0.68 0.8 4.2 7.41 0.009 34.0 33.1 4.0 1*2.25 0.8 4.4 4.16 ###### 44.5 46.3 4.0 7*0.85 0.8 4.8 4.16 ###### 44.5 49.0 6.0 1.2.76 0.8 4.9 3.08 ###### 58.0 66.0 6.0 7*1.04 0.85.4 3.08 ###### 58.0 69.4 10.0 7*1.35 1.0 7.0 1.83 ###### 79.5 116.0 16.0 7*1.70 1.0 8.0 1.15 ###### 111.0 175.0 25 7*2.14 1.2 10.0 0.727 ###### 146.0 275.0 35 7*2.52 1.2 11.5 0.524 ###### 180.0 372.0 50 19*1.78 1.4 13.0 0.359 ###### 225.0 496.0 70 19*2.14 1.4 15.0 0.260 ###### 280.0 701.0 95 19*2.52 1.5 17.5 0.193 ###### 344.0 969.0 120 37*2.03 1.6 19.0 0.135 ###### 397.5 ###### 150 37*2.25 1.8 21.0 0.124 ###### 455.5 ###### 185 37*2.52 2.0 23.5 0.0991 ###### 519.0 ###### 240 61*2.25 2.2 26.0 0.0754 ###### ###### 300 61*2.52 2.4 29.5 0.0601 ###### ###### 400 61*2.85 2.6 33.0 0.0470 ###### ######BLV型铝芯聚氯乙烯绝缘电线标称面积m㎡线芯结构on/mm绝缘厚度mm最大外径mm正25℃最大直流电阻Ω/km正75℃时最小直流电阻 MΩ/km正25℃空气敷设载流量 A成品近似重量 kg/km2.5 1*1.78 0.83.9 11.8 0.0 26.5 16.04.0 1*1.25 0.8 4.4 7.39 0.0085 34.0 21.7 6.0 1*2.76 0.8 4.9 4.91 0.0070 44.5 29.0 10.0 7*1.35 1.0 7.0 3.08 0.0065 62.5 53.1 16.0 7*1.70 1.0 8.0 1.91 0.0050 85.0 75.6 25.0 7*2.14 1.2 10.0 1.20 0.0050 111.0 117.0 35.0 7*2.52 1.2 11.5 0.868 0.0040 138.0 153.0 50.0 19*1.78 1.4 13.0 0.641 0.0045 175.0 202.0 70.0 19*2.14 1.4 15.0 0.443 0.0035 217.0 274.0 95.0 19*2.52 1.6 17.0 0.320 0.0035 265.0 377.0 120.0 37*2.03 1.6 19.0 0.253 0.0032 302.0 453.0 150.0 37*2.25 1.8 21.0 0.206 0.0032 344.5 560.0 185.0 37*2.52 2.0 23.5 0.164 0.0032 403.0 701.0 240.0 61*2.25 2.2 26.0 0.125 0.0032 905.0 300.0 61*2.52 2.4 29.5 0.100 0.0030 1127.0 400.0 61*2.85 2.6 33.0 0.0778 0.0028 1425.0BVR型铜芯聚氯乙烯绝缘软电线(电缆)标称面积m㎡线芯结构on/mm绝缘厚度mm最大外径mm正20℃最大直流电阻Ω/km正70℃时最小直流电阻 MΩ/km正25℃空气敷设载流量 A成品近似重量 kg/km2.5 19*0.41 0.8 4.2 7.41 0.11 34.0 33.04.0 19*0.52 0.8 4.8 4.61 0.009 44.5 49.0 6.0 19*0.64 0.85.6 3.08 0.0084 58.0 71.0 10.0 49*0.52 1.0 7.6 1.83 0.0072 79.2 125.5 16.0 49*0.64 1.0 8.8 1.15 0.0062 111.0 181.0 25.0 98*0.58 1.2 11.0 0.073 0.0058 146.0 302.0 35.0 133*0.58 1.2 12.5 0.524 0.0052 180.0 395.0 50.0 133*0.68 1.4 14.5 0.378 0.0037 225.0 544.0 70.0 189*0.68 1.4 16.0 0.268 0.0045 280.0 728.0。
电缆载流量对应表
电缆载流量对应表(总13页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除YJV(FYJV),YJLV(FYJLV),ZC–YJV ZC-YJLV 0.6/ 1kVYJV(FYJV), ZC - YJV 0.6/1kVYJV22(FYJV22),YJLV22(FYJLV22),ZC–YJV22,ZC-YJLV22 0.6/1kV仪器仪表交易网>信息中心电线电缆载流量表(全)很多用户对电线电缆的安全载流量不是很清楚,甚至是专业的电工对精确的数据都不是特别了解。
天津市电缆总厂第一分厂根据实际生产的电线电缆规格品种,制定了不同规格型号的电线电缆载流量表,简单易懂,一目了然。
希望能对各位朋友有所帮助.高压电缆载流量:规格型号载流量表:8.7/10(8.7/15)KV 交联聚乙烯绝缘电力电缆允许持续载流量额定电压U 。
/U8.7/10(8.7/15)KV型号 YJV 、YJLV 、YJY 、YJLY 、YJV22、YJLV22、YJV23、YJLV23、JYV32,YJLV32、YJV33、YJLV33YJV 、YJLV 、YJY 、YJLY芯数 三芯单芯敷设 空气中 土壤中空气中土壤中单芯电缆排列方式导体材质铜铝铜铝 铜 铝铜铝铜铝铜铝标称截面(mm2) 2535 120140 90110 125155 100120 140170 110135 165205 130155 150180 115135 160190 120145 5070 165210 130165 180220140170 205260 160200 245305 190235 215265 160200 225275 175215 95120 255290 200225 265300 210235 315360 240280 370430 290335 315360 240270 330375 255290 150185330375 225295 340380 260300 410470 320365 490560 380435 405455 305345 425480 330370 240300 435495 345390 445500350395 555640 435500 665765515595 530595 400455 555630 435490400500 565... 450... 520...450 (745855)585680 8901030 695810 680765 520595 725825 565650环境温度(℃)4025402526/35KV 电力电缆允许持续载流量26/35KV 交联聚乙烯绝缘电力电缆允许持续载流量额定电压U 。
电线电缆规格与载流量对照表
296.8
229.0
2122
962
2*120
2*24*2.55
1.6
2.2
31.0
289.4
223.7
339.2
261.8
2630
1165
2*150
2*45*2.07
1.8
2.2
34.0
333.9
256.5
386.9
296.8
3249
1420
3*25
3*7*2.14
1.2
1.8
23.2
98.6
39.7
338.1
260.7
382.7
293.6
4175
2346
3*4
3*1*2.25
0.8
1.6
16.0
32.9
24.4
41.3
31.8
444
370
3*6
3*1*2.76
1.0
1.6
18.0
41.3
31.8
51.9
40.3
564
454
3*10
3*7*1.35
1.0
1.8
22.2
55.1
42.4
70.0
39.4
939.2
720.1
######
812.0
5212
2180
630
61*3.56
2.8
2.6
42.8
######
834.2
######
930.7
6412
3613
2*25
2*7*2.14
1.2
1.8
21.8
113.4
