课程名称：电路与电子技术实验Ⅰ指导老师：成绩：__________________实验名称：仪表内阻对测量结果的影响和修正含源一端口网络等效参数和外特性的测量实验类型：基础规范型实验同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的与要求1.了解电压表、电流表内阻的测量方法。
2.理解仪表内阻对测量误差的影响。
3.掌握修正仪表内阻对测量误差影响的方法。
4.掌握含源一端口网络等效参数及其外特性的测量方法.5.验证戴维南定理和诺顿定理6.了解实验时电源的非理想状态对实验结果的影响。
二、实验内容和原理1. 仪表内阻的测量方法仪表内阻是指仪表在工作状态下，在仪表两个输入端之间所呈现的等效电阻或阻抗。
在精确测量中，必须考虑由于输入电阻有限所引起的测量误差。
仪表内阻的测量方法：①万用表电阻挡直接测量：使用万用表或电阻表直接测量，操作最简单，但用这种方法须十分谨慎。
因电阻表低量程挡的工作电流一般都在100 mA以上，所以测量时通过被测表的电流必须小于其量程。
②半偏法：首先选定仪表的某一量程，直接加电源使该量程满偏，然后接人高精度可调电阻，并调节电阻大小使仪表半偏，此时对应的电阻值就是仪表内阻。
使用半偏法时，需要准备数值范围能够涵盖仪表内阻大小的高精度可调电阻以及标准电源。
③伏安法：有些仪表如功率表、电度表等含有电压和电流两个线圈，工作时须同时输入电压和电流才有读数，当测量其电流线圈内阻时，不可能利用其读数获得电流，所以需要外接电压表和电流表同时读数，以求得内阻的大小。
2.仪表内阻对测量值的影响及修正方法实际使用中的仪表由于存在内阻，在接人测量电路时，会改变被测电路的工作状态，使测量的结果与被测电路的实际值产生误差。
此误差属于系统误差(方法误差)，可以采用下述三种方法分析仪表内阻对测量值的影响，并加以修正。
测量电源电动势内阻的实验报告
测量电源电动势内阻的实验报告一、实验目的测量电源的电动势和内阻，加深对闭合电路欧姆定律的理解。
二、实验原理1、闭合电路欧姆定律：＄E ＝ U ＋ Ir$，其中$E$为电源电动势，＄U$为路端电压，＄I$为电路中的电流，＄r$为电源内阻。
2、本实验采用伏安法测量。
通过改变外电路电阻$R$，测量出多组路端电压$U$和电流$I$的值，然后根据闭合电路欧姆定律列出方程组，求解出电源的电动势$E$和内阻$r$。
三、实验器材电压表、电流表、滑动变阻器、定值电阻、开关、导线若干、电源（干电池或蓄电池）。
四、实验步骤1、按照电路图连接好电路，注意电表的量程选择和正负接线柱的连接，滑动变阻器的滑片置于阻值最大处。
2、闭合开关，调节滑动变阻器的滑片，使电流表和电压表有合适的示数，记录此时的电流$I_1$和电压$U_1$。
3、继续调节滑动变阻器的滑片，改变电路中的电流和电压，多测量几组数据，一般测量5 6 组，分别记录电流$I_2$、＄I_3$、＄I_4$、＄I_5$、＄I_6$和对应的电压$U_2$、＄U_3$、＄U_4$、＄U_5$、＄U_6$。
4、断开开关，整理实验器材。
五、数据记录与处理｜实验次数｜电流 I（A）｜电压 U（V）｜｜：：｜：：｜：：｜｜ 1 ｜＄I_1$ ｜＄U_1$ ｜｜ 2 ｜＄I_2$ ｜＄U_2$ ｜｜ 3 ｜＄I_3$ ｜＄U_3$ ｜｜ 4 ｜＄I_4$ ｜＄U_4$ ｜｜ 5 ｜＄I_5$ ｜＄U_5$ ｜｜ 6 ｜＄I_6$ ｜＄U_6$ ｜以$U$为纵坐标，＄I$为横坐标，建立直角坐标系，根据测量的数据在坐标系中描点，然后用直线将这些点连接起来，尽量使直线通过更多的点，不在直线上的点均匀分布在直线两侧。
这条直线就是$UI$图线。
根据直线的斜率和截距求出电源的电动势$E$和内阻$r$。
直线的斜率$k ＝ r$，截距$b ＝ E$。
六、实验误差分析1、系统误差电压表和电流表的测量值并非电源的真实路端电压和电流，由于电压表的分流作用，使得电流表测量的电流小于通过电源的电流，导致测量结果的电动势$E$偏小，内阻$r$偏小。
电流表测量电流实验报告
电流表测量电流实验报告电流表测量电流实验报告引言：电流是电学中的重要概念，是衡量电子运动的物理量之一。
在电路中，电流的测量对于了解电路的工作状态和性能至关重要。
本实验旨在通过使用电流表测量电流的方法，探究电流的基本原理和测量技术。
一、实验目的本实验的目的是：1. 了解电流的概念和基本性质；2. 掌握使用电流表测量电流的方法；3. 分析电流表的测量误差。
二、实验器材与原理1. 实验器材：本实验所需的器材包括电流表、电源、导线和待测电路。
2. 实验原理：电流表是用来测量电路中电流的仪器。
它基于安培定律，根据电流通过导线时产生的磁场大小来测量电流的强度。
电流表一般分为两种类型：电磁式电流表和电子式电流表。
三、实验步骤1. 连接电路：将待测电路与电源和电流表连接起来。
确保连接正确并牢固。
2. 调整电流表量程：根据待测电流的大小，选择合适的电流表量程。
如果电流过大，应选择较大的量程，以避免电流表烧毁。
3. 测量电流：将电流表连接到电路中，观察电流表的读数。
注意读数的单位和精度，并记录下来。
4. 多次测量：为了提高测量的准确性，可以进行多次测量，并计算平均值。
在每次测量之间，应将电流表归零，以消除误差。
四、实验结果与分析根据实验步骤，我们进行了多次电流测量，并记录下了测量结果。
通过对数据的分析，我们可以得出以下结论：1. 电流表的量程选择：在进行电流测量时，选择合适的电流表量程非常重要。
如果选择的量程过小，电流表将无法正常工作，甚至可能被烧毁。
而选择的量程过大，则会降低测量的精度。
2. 电流表的精度：电流表的精度是指其测量结果与真实值之间的偏差。
在实验中，我们发现电流表的精度与其型号和质量有关。
高质量的电流表通常具有较高的精度，而低质量的电流表则可能存在较大的测量误差。
3. 影响测量精度的因素：除了电流表本身的精度外，还有一些其他因素可能影响测量的精度。
例如，电路中的电阻、温度变化以及电流的波动等因素都可能导致测量误差的产生。

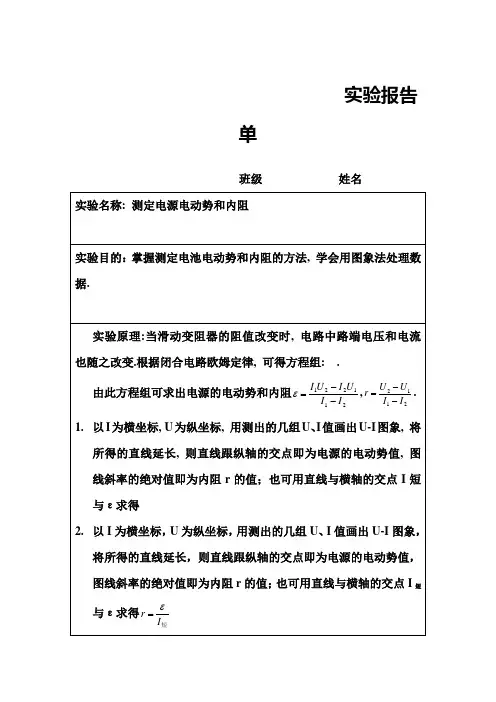

实验报告单 测定电源的电动势和内阻2
班级 实验名称: 测定电源电动势和内阻
实验报告
姓名
实验目的：掌握测定电池电动势和内阻的方法, 学会用图象法处理数 据.
实验原理:当滑动变阻器的阻值改变时, 电路中路端电压和电流
也随之改变.根据闭合电路欧姆定律, 可得方程组: .
由此方程组可求出电源的电动势和内阻 I1U2 I2U1 , r U 2 U1 .
将所得的直线延长，则直线跟纵轴的交点即为电源的电动势值，
图线斜率的绝对值即为内阻 r 的值；也可用直线与横轴的交点 I 短 与ε求得 r
I短
实验器材:被测电池（干电池）, 电压表, 电流表, 滑动变阻器, 开关、 导线等.
实验步骤: 1.确定电流表、电压表的量程.按电路图把器材连接好. 2.将滑动变阻器的阻值调至最大. 3.闭合开关, 调节变阻器, 使电流表有明显示数, 记录电流表和电压 表的示数. 4.用与步骤 3 同样的方法测量并记录 6-8 组 U、I 值. 5.断开开关, 整理好器材. 6.根据测得的数据利用方程求出几组ε、r 值, 最后算出它们的平均 值. 7.根据测得的数据利用 U-I 图象求得ε、r.
平均值
[结论]该电池的电动势ε=
V, 内阻 r=
Ω.
[实验要点] 1. 应当选择比较旧的干电池, 可用一节或两节 1 号干电池串联, 连
接处要用焊接.
2. 注意合理选用电压表、电流表和滑动变阻器. 3. 干电池在大电池放电时极化现象很严重, 电动势ε会明显下降,
内阻 r 会明显增大, 故长时间放电不宜超过 0.3A, 短时间放电不 宜超过 0.5A.因此, 实验中不要将 I 调得过大, 读电表要快, 每次 读完立即断电. 4. 要测出不少于 6 组 I、U 数据, 且变化范围要大些. 5. 在画 U-I 图线时, 要使较多的点落在这条直线上或使各点均匀分 布在直线的两侧, 个别偏离直线太远的点可舍去不予考虑. 在画 U-I 图线时, 纵轴 U 的刻度可不从零开始, 而是根据测得的数据 从某一恰当值开始（横坐标 I 必须从零开始）.
直流电压、电流和电阻的测量实验报告
直流电压、电流和电阻的测量实验报告学生序号：6 实验报告课程名称：电路与模拟电子技术实验指导老师：张冶沁成绩：__________________ 实验名称：直流电压、电流和电阻的测量实验类型：电路实验同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.掌握直流电源、测量仪表以及数字万用表的使用方法；2.掌握测量直流电压、电流和电阻的直接测量方法；3.了解测量仪表量程、分辨率、准确度对测量结果的影响。
4.学习如何正确表示测量结果。
二、实验内容和原理1.数字式仪表测量误差计算方法数字显示的直读式仪表，其误差常用下列三种方式表示：?=?（a%）x?几个字?=?（a%）x?（b%）xm?=?（a%）x?（b%）xm?几个字式中，x为被测量的指示值；xm为仪表满偏值，也就是仪表量程；a为相对误差系数；b为误差固定项。
从上述三种表达式可知，数字表的误差主要由与被测值大小有关的相对量和与被测量大小无关的固定量以及显示误差共同组成。
其中，前者是由于仪表基准源、量程放大器、衰减器的衰减量不稳定及校准不完善的非线性等因素引起的误差；后者包括仪表零点漂移、热电势、量化误差和噪声引起的误差。
2.电路基本测量方法。
直接测量的结果表示为：x?u（cP）。
其中，x：n次测量的平均值；uc：合成不确度；P：置信概率。
3.数字万用表测量误差的计算方法。
将直流电压表跨接（并接）在待测电压处，可以测量其电压值。
直流电压表的正负极性与电路中实际电压极性相对应时，才能正确测得电压值。
电流表则需要串联在待测支路中才能测量在该支路中流动的电流。
电流表两端也标有正负极性，当待测电流从电流表的“正”流到“负”时，电流表显示为正值。
直流仪表的测量误差通常由其说明书上的计算公式给出，与测量值以及量程大小有关。
测内阻实验报告
一、实验目的1. 理解电流表内阻的概念和测量方法。
2. 掌握利用电桥测量电流表内阻的原理和操作步骤。
3. 提高对实验数据的处理和分析能力。
二、实验原理电流表内阻是指电流表内部电路中的电阻，它会对电路的测量结果产生影响。
本实验采用电桥法测量电流表的内阻，电桥法是一种测量电阻的常用方法，其原理是基于惠斯通电桥的平衡条件。
三、实验仪器与设备1. 待测电流表（Ig100A，Rg210的3次方欧姆）2. 电阻箱（0.0～99999.9欧姆，0.2级）3. 滑线变阻器（50欧姆，110欧姆各一只）4. 单刀单掷开关两只5. 直流稳压电源6. 导线若干7. 示波器（可选）四、实验步骤1. 按照电路图连接实验电路，其中L为干电池，R为电阻箱，G为待测内阻的电流表。
2. 调整R，使得当K2合上时，电流表的偏转约为满刻度的一半。
3. 当K1合上时，观察电流表是否无任何方向的偏转。
如有偏转，则说明电路连接存在问题，需要重新检查。
4. 当电流表无偏转时，找出电流表无任何方向的偏转时的R3值，即为电流表的内阻。
5. 为了提高测量的准确性，可以改变R1：R2的比率，如采用R1：R2=1：10的比率。
6. 重复步骤4和5，进行多次测量，取平均值作为电流表内阻的测量结果。
五、数据处理1. 记录每次测量的R3值，并计算其平均值。
2. 对测量结果进行统计分析，计算标准差。
3. 对测量结果进行数据拟合，以获得电流表内阻的估计值。
4. 根据实验数据和拟合结果，分析实验结果的合理性。
六、实验结果与分析1. 实验结果：电流表的内阻测量结果为Rg≈（平均值）±（标准差）。
2. 分析：通过多次测量和数据处理，可以得到电流表内阻的较准确值。
在实际应用中，电流表内阻的大小对电路的测量结果有较大影响，因此准确测量电流表内阻具有重要意义。
七、实验总结1. 本实验成功测量了电流表的内阻，掌握了电桥法测量电阻的原理和操作步骤。
2. 通过数据处理和分析，提高了对实验数据的处理和分析能力。
电流表内阻测量实验报告
精品文档实验名称：比较不同方法测电流表头内阻的精度实验日期： 6.9实验地点：二教506实验人员：实验目的： 1.熟悉多种测量电流头内阻的方法（至少用四种不同方法）；2.比较分析各种测量方法的测量精度（误差分析和不确定度估计）；实验器材：DH6102型伏安特性实验仪，直流稳压源，标准电阻箱，电流表头，开关，导线等1.实验原理a、半偏法按图 1 连好电路，S2断开，S1闭合，调节变阻器 R，使待测电流表 G 的指针满偏。
再将S2也闭合，保持变阻器 R 接在电路中的电阻不变，调节电阻箱R使图 a- 错误！文档电流表 G 的指针半偏。
读出电阻箱的示值R，则可认为中没有指定样式的r g R。
因为调节电阻箱后，电路总电流和原来几乎相同文字。
-1（因为R 滑远大于Rg），那么现在这个电流分成了2 路，一路经过G，一路经过与 G 并联的电阻箱，而且通过 G 的电流变为原来一半，说明流过电阻箱的电流也是总电流的一半，这样 G 的电阻就是电阻箱的示数。
b、替代法按图所示连接电路， G 为待测电流表， G 为监测表，S1 为单刀单掷开关，S2为单刀双掷开关。
先将S2拨至与触点 1 接通，闭合S1，调节变阻器 R，使监测表G指针指某一电流值（指针偏转角度大些为好），记下这一示值。
再将单刀双掷开关S2拨至与触点2接通，保持变阻器R的滑片位置不变，调节电阻箱R ，使监测表G恢复原来的示值，则可认为被测电流表G 的内阻等于电阻箱的示值。
这种方法，要求监测表的示值要适当大一些，这样灵敏度较高，测量误差较小。
c、惠斯通电桥法若待测电阻 Rx和标准电阻 R 并联，因并联电阻两端的电压相等，于是R x I 2R I 1这样，待测电阻 Rx 与标准电阻 R 通过电流比联系在一起，可以不用电压表来测量电压了，但是要测得 Rx，还需要测量电流 I1 和 I2。
为了避免这两个电流的测量，我们设法用另一对电阻比Ra/Rb 来代替这两个电流比，即要求R I2a IR1b（2）这是容易做到的，设计一如图 (a)电路，当 B 点和 D 点电位相等时，（ 2）式成立。
电流表内阻的测量
实验：电流表内阻测量方法汇总【编者按】电流表内阻测量是中学物理电学部分非常重要的内容，在历年高考中，实验部分电流表内阻的测量一直是经常考察的一部分。
这部分内容学习平时要善于总结，归纳电学实验的特点，灵活运用各种方法。
下边就具体讲解一下电流表内阻的测量，主要讲解七种电流表内阻测量的方法。
灵敏电流表是用来测定电路中电流强度且灵敏度很高的仪表。
它有三个参数：满偏电流Ig、满偏时电流表两端的电压Ug和内阻如果rg。
一般灵敏电流表的Ig为几十微安到几毫安，rg为几十到几百欧姆，Ug=Igrg也很小。
将电流表改装为其他电表时要测定它的内阻，根据提供的器材不同，可以设计出不同的测量方案。
练习用多种方法测定电流表的内阻，可以培养学生思维的发散性、创造性、实验设计能力和综合实验技能。
一、利用两个电流表法测电流表的内阻两个电流表法是利用两块电流表测电阻的一种方法，这一方法的创新思维是运用电流表测电压（或算电压），此方法适用于电压表不能用或没有电压表等情形。
设计电路时除考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。
【例1】从下列器材中选出适当的实验器材，设计一个电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的精确度，并测量多组数据。
（1）画出实验电路图：标明所用器材的代号。
（2）若选取测量中的一组数据来计算r1，则所用的表达式r1= ，式中各符号的意义是：。
器材（代号）与规格如下：电流表A1，量程10mA，内阻待测（约40Ω）；电流表A2，量程500μA，内阻热，r2=750Ω；电压表V，量程10V，内阻r2=10kΩ电阻R1阻值约为100Ω；滑动变阻器R2，总阻值约50Ω；电池E，电动势1.5V，内阻很小；电键K，导线若干。
分析：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。
少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U的测定，不能选量程是10V的电压表。
实验报告：用电流表测电流
实验报告：用电流表测电流一、实验目的1. 学习电流表的使用方法，了解电流表的量程、准确度和使用注意事项；2. 掌握电流的测量方法，提高实验操作技能；3. 巩固基本的电路知识，理解电流在电路中的作用。
二、实验原理电流表是一种测量电流的仪表，其工作原理基于电磁感应。
电流表的量程、准确度和内阻等参数应符合国家标准。
在使用电流表时，应将其与被测电路串联，确保电流从“+”接线柱流入，从“-”接线柱流出。
三、实验器材与步骤1. 器材：电流表、电路元件（如灯泡、电阻等）、导线、开关等；2. 步骤：（1）将电流表与电路元件串联，连接好电路；（2）打开开关，观察电流表的读数，记录电流值；（3）改变电路元件的参数（如电阻值），观察电流表的读数变化；（4）多组数据求平均值，提高实验结果的准确性；（5）整理实验器材，关闭电源。
四、实验数据与分析1. 实验数据：（1）灯泡亮度：亮；（2）电流表读数：I1 = 0.2A；（3）改变电阻值后，电流表读数：I2 = 0.4A；……（5）多组数据求平均值：I_avg = (I1 + I2 + …+ In) / n；2. 分析：（1）验证电流表的量程和准确度；（2）探究电流与电路元件参数的关系；（3）了解电流在电路中的作用，如灯泡的亮度与电流大小的关系。
五、实验结论通过实验，得出以下结论：1. 电流表的量程和准确度符合国家标准；2. 电流与电路元件参数（如电阻值）有关，电阻值越小，电流越大；3. 电流在电路中起着重要作用，如影响灯泡的亮度等；4. 实验数据的平均值可以提高测量结果的可靠性。
六、实验注意事项1. 使用电流表时，要串联在电路中，确保电流从“+”接线柱流入，从“-”接线柱流出；2. 不要超过电流表的量程，以免损坏电流表；3. 测量过程中，要注意安全，防止触电；4. 遵守实验规程，确保实验的顺利进行。
七、实验拓展1. 探究不同电路元件对电流的影响；2. 设计电路，测量不同位置的电流值，了解电路的分布；3. 深入了解电流在实际应用中的作用，如电动汽车、家电等。
【初中物理】初三物理用电流表测电流实验报告(人教版)
【初中物理】初三物理用电流表测电流实验报告（人教版）初三物理用电流表测电流实验报告（人教版）
1.正确使用电流表时应注意以下几点：（“两个是，两个否，两个否”）
“两要”：电流表要串联在被测电路中，电流要“＋”入“－”出。
“两不”：测得的电流不得超过电流表的范围，电流表不得直接连接到电源的两极。
“两看清”：看清电流表所用量程，看清每一小格所表示的电流值。
2.实验内容及注意事项：
（1）内容：
① 使用电流表测量串联电路不同位置的电流强度，并将测量的I1、I2、I3和I3数据记录在实验报告表中。
②用电流表测量并联电路支路和干路的电流强度，把测的i1、i2、i3、三个数据记录到实验报告表格里。
（2）实验预防措施：
①连接时，先把各仪器按电路图上位置排列好，（串联电路：根据“电流流向法”；并联电路：“先支路、后干路、再电源”）连线过程中，开关s应保持断开。
② 连接完成后，检查线路是否连接错误，是否会短路，电流表的正负端子是否反向连接，每个端子是否根据电路中的电流流向拧紧。
只有在检查和纠正后才能关闭开关。
③在不能预先估计电流强度的情况下，可用导线试触电流表的最大量程接线柱，如指针的示数较小，在小量程范围内，再换较小量程连接。
④ 实验结束后，对实验设备进行整理。
（拆下电线并将其捆成一捆）
下载地址：
初三
物理用电流表测电流实验报告（人教版）。
测电源电动势和内阻实验报告(附详图示)
电源（以干电池为例）是一种可以长时间稳定释放电能的装置。在高中，有一个专门测量电源电动势E和内阻r的实验，有很多方法，但是无外乎要利用“闭合电路欧姆定律”，写出关于E和r的方程，根据测量数据画图象得。
“测量电源电动势和内阻”的实验，主要训练用“图象”处理数据的方法。“图象法”处理数据：①写出函数表达式②用换元法将①中的表达式整理成“一次函数”——y=kx+b③确定y轴、x轴④记录多组数据，列表，画出图象⑤利用图象中的斜率k，截距b，求出相未知量“图象法”处理数据的重中之重是：第②点用换元法将①中的表达式整理成“一次函数”——y=kx+b下面我们就来体会一下如何将一个复杂的表达式整理成“一次函数”——y=kx+b的形式！
原理与上图第一种方法相同。但是，同学们注意，此时，
由于电流表的“分压效应”，电压表测量的不再是电源的路端电压，要比其值偏小！
也就是说此时电压表、电流表测量的是“新电源”的路端电压和干路电流！接下来我们需要知道，“新电源”的电动势和内阻，此即为我们的测量值！
“等效内阻”的定义外电路短路时，等效电源的电动势除以干路电流即等效电源的内阻。我们将ab之间的外电路短路，如图：
此时，ab之间外电路的电流为，
由于电压表的分流效应，导致电流表测量值偏小，最终导致实验的测量值，电动势偏小内阻偏小还有另外一种实验电路，如图：
例1：
写出闭合电路欧姆定律：
注意：表达式中应该有“测量”量U和I，并且应该有电源的电动势E和内阻r。
还好这个方程无需整理，就是一个“一次函数”，并且四个物理量都在，图象如下图：
其中纵截距b=E，斜率-k=r
例2：
写出闭合电路欧姆定律：
变形一：
用电流表和电压表测定电池电动势和内电阻
用电流表和电压表测定电池电动势和内电阻实验目的：测电源电动势和内电阻。
实验原理：如图一，改变R的阻值，从电流表和电压表读出几组I、U值，利用闭合电路欧姆定律求出几组ε、r值，最后分别算出它们的平均值。
还可以用电源的外伏安特性曲线来处理数据：图像中的纵截距即为电源电动势，图像的斜率的绝对值即为电源的电动势。
实验器材：电压表、电流表、滑动变阻器、电池、电线、导线。
实验步骤：1、电流表用0~0.6A档，电压表用0~3伏档，按图一连接好电路；2、把变阻器的滑动片移到一端使阻值最大；3、闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I，U），用同样的方法测量几组I、U值。
4、打开电键，拆掉电路，整理好器材；5、处理数据，用公式法和作图法两种方法求出电动势和内电阻。
注意事项：1、为了使电路的路端电压变化明显，电池的内阻宜大些（选用已用过一段时间的1号电池）。
2、干电池在大电流放电时极化现象严重，电动势会明显下降，内阻会明显增大。
故长时间放电电流不宜超过0.3A，短时间放电电流不宜超过0.5A，因此，实验中不要将电流调得过大，读电表要快，每次读完后立即断开电路；3、要测出不少于6 组I、U数据，且变化范围要大一些，要将测出的I、U数据中，第1和第4为一组，第2和第5为一组，第3和第6为一组，分别解出ε、r值再平均；4、在画U~I图线时，为使较多的点落在这条直线上，或使各点均匀地分布在直线两侧，个别偏离直线太远的点可舍去。
这样可使偶然误差得到部分抵消，从而提高精度；5、电池内阻较小时，路端电压变化也较小，这时，在画U~I图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始，（横坐标I必须从零开始）。
但这时图线和横轴的交点不再是短路电流。
不过直线的斜率的绝对值照样还是电源内阻。
6、测量过程中，滑线变阻器的电阻不能调得过小或短路，防止电路中流过的电流超过安培表的量程（烧毁安培表），或电源被短路。
电阻的测量实验报告
电阻的测量实验报告篇一：电阻测量的设计实验报告佛山科学技术学院实验报告课程名称实验项目专业班级姓名学号指导教师成绩日期年月日实验报告内容：一实验目的二实验仪器（仪器名称、型号、参数、编号）三实验原理（原理文字叙述和公式、原理图）四.实验步骤五、实验数据和数据处理六.实验结果七.分析讨论（实验结果的误差来源和减小误差的方法、实验现象的分析、问题的讨论等）八.思考题篇二：电阻的测量--伏安法的实验报告电阻的测量--伏安法的测定实验报告实验名称：_____电阻的测量--伏安法________ 姓名学号班级__实验日期 _ 2021.11.7_ _ 温度______同组者 ___ 无_____（一）实验目的：1. 学习伏安法测电阻的方法。
2. 学会仪表的选择。
3. 学习伏安法中减少系统误差的方法。
（二）实验仪器：直流稳压源、电阻箱、滑线变阻器、二极管、电流表、电压表、开关与导线（三）实验原理：如图11-1所示，测出通过电阻R的电流I及电阻R两端的电压U，则根据欧姆定律，可知图11-1R?U I以下讨论此种方法的系统误差问题。
1. 测量仪表的选择在电学实验中，仪表的误差是重要的误差来源，所以要选取适用的仪表。
（1）参照电阻器R的额定功率确定仪表的量限，设电阻R的额定功率为P，则最大电流I为I?P（11-1） R2处（最佳选择），电流计的量限为I32P3。
，即3R2为使电流计的指针指向度盘的设R?100Ω，P?50mA的毫安计较好。
13W，则I?0.035A，而I??0.053A，所以电流计取量限为8235.3V，所以电压计取量限5V的伏特计较2电阻两端电压为U?IR?3.5V，而U?好。
（2）参照对电阻测量准确度的要求确定仪表的等级假设要求测量R的相对误差不大于某一ER，则按误差传递公式，可有 ER?[(按误差等分配原则取U2I)?()2]UI2UIER（11-2） ??UI2对于准确度等级为a，量限为Xmax的电表，其最大绝对误差为?max，则 ?max?Xmax?a100参照此关系和式（11-2），可知电流计等级aI应满足aI?电压计的等级aU 应满足 aU?ERU100（11-3） U2max?ERU100 （11-4）2Umax?对前述实例（I=0.035A，Imax?0.05A,U?3.5A,Umax?5V），则当要求ER?2%时，必须 aI?0.99,aU?0.99即取0.5级的毫安计、伏特计较好，取1.0级也勉强可以。
测定电源电动势及内阻实验报告
U/V测定电源电动势及内阻实验报告班级：____________小组：___________姓名：____________实验目的：利用伏安法测定电源电动势及内阻 实验原理：闭合电路欧姆定律U ＝E －Ir具体做法如下：（1）、利用实验图所示电路，改变滑动变阻器的阻值，从电流表、电压表中读出几组U 、I 值，由U ＝E －Ir ，列两方程，解之得：E=，r= 。
2、利用如图所示的电路，通过 ，多测几组U 、I 的值至少测出6组，并且变化范围尽量大些，然后用描点法在U －I 图象中描点作图，由图象的找出E ，由图象的 找出内电阻。
思考：1、在此实验过程中为什么不用电流表的内接法？用外接法有什么好处？2、利用上述实验电路图测量E 及r 能测准确吗？若不能试推导测量值与真实值的关系。
用电流表的外接法情况又如何？3、如果实验室准备有新旧电池在该实验中选用什么电池更好一些？试说明理由。
4、在实验数据处理过程中采用图像法和解方程组再求平均值的方法哪种方法较好一些？为什么？5、你还能想到用其它不同的方法测电源电动势和内阻吗？试画出你设计的实验电路图并写出实验步骤。
实验步骤:1、恰当选择实验器材，照图连好实验仪器，使开关处于 状态且滑动变阻器的滑动触头 的一端．（2）、闭合开关S ，接通电路，记下 。
（3）、将滑动变阻器的滑动触头由一端向另一端移动至某位置，记下此时电压表和电流表的示数．4、继续移动滑动变阻器的滑动触头至其他几个不同位置，记下各位置对应的电压表和电流表的示数．5、断开开关S ，拆除电路。
6、在坐标纸上以U 为纵轴，以I 为横轴，作出U —I 图象，利用图象求出E 、r ． 思考：1、在实验过程中通电电流能否太大？若电流太大对实验会有什么影响？电流能否太小？太小又会如何？ 2、为了不使通过电源的电流时间太长，在实验过程中开关应如何使用？ 数据记录： 1 2 3 4 UV IA在右边坐标纸内作出U-I 图像，求出电源电动势及内阻。
测电池电动势和内阻实验报告
班级 姓名 成绩
第 组 组长 本组成员姓名：
测电池电动势和内阻实验报告
实验原理： 定律，（5分） 数据处理：
（1）公式法：r I E U 11-=，r I E U 22-=得E= ，r= （10分）
（2）图像法：横坐标是 ，纵坐标是 ，纵轴截距是 ，斜率的绝对值是 （8分） 实验步骤：
1．首先对电流表、电压表进行 （2分）
2．布列实验器材，接图连接实验电路（在右边画出电路图）（5分） 3．调节滑动变阻器的阻值，闭合电键，读取一组电流表和电压表的读数
4．改变滑动变阻器的阻值，闭合电键，读取电流表和电压表读数，共测6-10组 注意事项：
⑴电表刻度盘应 实验者
⑵电键接入电路前，处于 状态；闭合电键前，滑动变阻器接入阻值 ⑶电流表量程选择 A ，电压表量程选择 V (4)每次读数后，都要及时
（5）使用内阻 些（用过一段时间）的干电池，在实验中不要将I 调得过
（6）在画U －I 图线时，要使 落在这条直线上或使各点 分布在直线的两侧，而不要顾及个别离开较远的点以减少偶然误差．
（7）干电池内阻较小时，坐标图中下部大面积空间得不到利用，为此可使坐标 开始（22分）
数据处理：电源电动势 、内阻 （20分）
数据得到依据或计算过程：
误差分析： (1)偶然误差来源： (2)系统误差来源：
电动势测量值 ，内阻测量值 （10分） 教师签字： 现场操作打分 （10分）。
测量电池的电动势和内阻实验报告单
保持安静认真听讲细心观察规范操作
＂测定电池的电动势和内阻＂实验报告单班级________________ 姓名________________ 实验时间______________
一、实验目的
1. 使学生掌握利用仪器测量电池电动势和内电阻的方法, 并通过设计电路和选择仪器, 开阔思路激发兴趣。
2．学会利用图线处理数据的方法, 及相关的误差分析。
二、实验器材
两节电池, 电池盒, 电压表、电流表各一个, 电源一个
三、实验步骤
1.利用实物器材按电路图所示连接电路。
注意要求: 电
表的正负极、开关控制主电路、开始时接入滑动变阻器的
有效值最大。
2、改变滑动变阻器的滑片位置, 观察电压表和电流表的
示数, 将对应的U和I值填入表格中。
四、数据处理:
（1）公式法：分别利用表中的多组数据计算出E和r, 我们利用多测几组求平均值来减小测量误差。
（2）图像法：图像法是高中物理实验中常用的数据处理方式, 具有误差小的优点, 在高考中也是物理实验能力的重点考查内容之一。
图像法处理数据一般是数据遵循线性规律, 通过数据描点拟合出一条直线, 然后对图像进行分析研究, 得到我们所需要的结论。
根据实验数据在下列坐标纸中选取适当的坐标轴, 并描点拟合成一条直线, 得到E和r值。
★规范作图要求: 描点连线一定要用铅笔, 连直线一定要用直尺, 连成曲线要平滑, 不能成折线。
＂测定电池的电动势和内阻＂
数据记录表
组数 1 2 3 4 5 6
U/V
I/A
注:本实验报告仅对本次试验样品负责。
实验1 电工测量仪表误差检定及内阻测量
六,实验报告要求
1. 实验数据及计算结果. 2. 仪表的误差修正曲线. 3. 对被检仪表的评价结论. 4. 实验效果的评价和收获. 5. 你认为在实验中存在的哪些不合理性.
实验一 电工测量仪表误差 检定及内阻测量
一,实验目的
1.了解电工测量仪表的基本误差的概 念, 并通过实验进行测量. 2.了解电工测量仪表内阻的概念并进 行测试. 3.熟悉磁电仪表和普通万用表,数字 万用表的使用方法
二,实验原理
1. MF-30万用表DC5mA档基本误差的检定 2. 所谓仪表的检定是将被检测仪表与标准仪 表相比较,看其准确度是否符合表盘上标 注的准确度等级.按照仪表检定规程规定, 标准仪表的准确度等级至少比被检仪表的 准确度等级高两级.被检仪表的准确度为 2.5级,选用C31-A电流表作为标准表,其准 确度为0.5级.按要求,标准表与被检表的 量程相同,才能发挥标准表的准确度性能.
表2.1.1
2,检定MF-30万用表直流 档的准确度 ,检定 万用表直流5V档的准确度 万用表直流 1. 被检仪表准确度同样为2.5级;标准表采用 C75-V电压表准确度为±0.5%. 2. 试验步骤: a,自拟检定线路. b,在被检仪表示值为1,2,3,4,5V各测 试点读取标准表读数及流过的电流,记录在 表2.1.2中.算出各数据.
�
三,实验设备
电路实验箱
数字显示万用表
四,实验内容及步骤
1,检定线路如图:
图中US为可调直流稳压电源:A0为标准表: A1为被检仪表;R0为可调电阻;R1为固定电阻.
电流表内阻的测量实验报告
电流表内阻的测量实验报告一、实验目的测量电流表的内阻，加深对电流表结构和工作原理的理解，掌握测量电流表内阻的方法。
二、实验原理1、半偏法闭合开关 S1，调节电阻箱 R1 的阻值，使电流表指针指到满偏电流Ig。
保持 R1 不变，闭合开关 S2，调节电阻箱 R2 的阻值，使电流表指针指到满偏电流的一半 Ig/2，此时电阻箱 R2 的阻值即为电流表内阻RA 的近似值。
2、替代法先将电流表与一已知阻值的电阻 R 串联接入电路，记录电流表的示数 I1。
然后用电阻箱替代电流表，调节电阻箱的阻值，使电路中的电流仍为 I1，此时电阻箱的阻值即为电流表的内阻 RA。
三、实验器材待测电流表、电源、滑动变阻器、电阻箱、开关、导线若干。
四、实验步骤1、半偏法按图 1 连接好电路，将滑动变阻器 R 的滑片滑到最大阻值处。
闭合开关 S1，调节滑动变阻器 R 的阻值，使电流表指针指到满偏电流 Ig，记录此时滑动变阻器 R 的阻值。
保持滑动变阻器 R 的阻值不变，闭合开关 S2，调节电阻箱 R2 的阻值，使电流表指针指到满偏电流的一半 Ig/2。
断开开关，读出电阻箱R2 的阻值，即为电流表内阻RA 的近似值。
2、替代法按图 2 连接好电路，将滑动变阻器 R 的滑片滑到最大阻值处。
闭合开关，调节滑动变阻器 R 的阻值，使电流表有一个合适的示数 I1，记录此时电流表的示数和电阻 R 的阻值。
断开开关，用电阻箱替代电流表，调节电阻箱的阻值，使电路中的电流仍为 I1。
断开开关，读出电阻箱的阻值，即为电流表的内阻 RA。
五、实验数据记录与处理1、半偏法实验次数 1：滑动变阻器 R 的阻值为_____Ω，电阻箱 R2 的阻值为_____Ω，计算得出电流表内阻 RA1 ＝＿____Ω。
实验次数 2：滑动变阻器 R 的阻值为_____Ω，电阻箱 R2 的阻值为_____Ω，计算得出电流表内阻 RA2 ＝＿____Ω。
实验次数 3：滑动变阻器 R 的阻值为_____Ω，电阻箱 R2 的阻值为_____Ω，计算得出电流表内阻 RA3 ＝＿____Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流表内阻的测量实验报告实验名称：电流表内阻的测量
实验目的：学习测量电流表的内阻，并掌握内阻测量方法。
实验原理：电流表是一种能够测量电流大小的仪器。
当电流通过电流表时，可看到表盘上的电流数值。
但由于电流表内部有一定的内阻，电流通过表内阻时，会有一定的电压降。
因此，观测的电流不是真正的电路中的电流值，需要通过测量电流表内阻进行修正。
实验器材：
1.电源供应器
2.多用电表
3.直流电流表
4.两个万用表笔
实验步骤：
1.将电源供应器接入实验线路，调整电压和电流值。
2.将直流电流表和多用电表接入电路。
3.连接两个万用表笔，将一个放在电流表的正极上，另一个放在电流表的负极上。
4.读取电流表的电压值和电流值。
5.根据欧姆定律，计算电流表的内阻R=i/U。
6.按照实验要求，重复测量多次，取平均值。
实验结果：
实验数据如下：
电源电压：10V
直流电流表示数：0.2A
直流电流表电压值：4mV
电流表内阻：R=i/U=0.2/0.004=50Ω
重复实验N次，计算平均值Ravg=52Ω。
实验分析：
通过实验测量得到的电流表内阻为50Ω，与理论值基本相符。
在实际电路设计中，需要考虑电流表的内阻对电路中电流的影响，尤其是在小电流测量时，内阻的影响更加明显。
实验结论：
本实验通过测量电流表内阻，掌握了内阻测量的方法与技巧。
电流表内阻是影响电流测量精度的重要参数，掌握其测量方法对于设计和调试电路具有重要意义。
