液压式启闭机单元工程安装质量验收评定表
2016年版《水利水电工程单元工程施工质量验收评定表及填表说明》下册
水利水电工程单元工程施工质量验收评定表及填表说明（下册）水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012～SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。
上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。
本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。
本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。
前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规范。
水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规范单元工程施工质量验收评定工作。
全书分上、下册，总计539个表格。
上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。
下册包括水工金属结构安装工程50个；水轮发电机组安装工程83个；水力机械辅助设备系统安装工程45个；发电电气设备安装工程106个；升压变电电气设备安装工程46个。
逐表编写了填表要求。
本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、合同文件和有关标准规定，对相关内容作适当的增减。
在工程项目中，如有SL 631~SL 639标准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位，根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。
液压式启闭机检测项目
液压式启闭机检测项目、质量指标和检测方法水利水电工程表2.19 油压启闭机安装单元工程质量评定表表2.19-1油压启闭机机架安装及活塞杆铅垂度质量评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.本表填写与表2.19相同。
2.检测方法。
（1）项次1、2用钢板尺，水准仪、经纬仪，垂球检验；机架中心线应按门槽实际中心线测出。
（2）项次3、4用垂球，钢板尺、经纬仪检验；活塞杆在垂直状态，每米测1点。
3.实测值填写实际测量值。
4.评定意见：填写主要项目和一般项目质量情况（合格数，其中优良数）。
水利水电工程表2.19-1 油压启闭机机架安装及活塞杆铅垂度质量评定表注 L—杆长。
表2.19-2油压启闭机机架钢梁与推力支座安装质量评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.本表填写方法与表2.19-1相同。
2.检测方法。
项次1、2用塞尺、水准仪沿组合面检验。
项次3用水平仪测量。
项次2的局部间隙深度应根据组合宽度计算出允许偏差值。
水利水电工程表2.19-2 油压启闭机机架钢梁与推力支座安装质量评定表表2.19-3油压启闭机油桶、贮油箱、管道安装质量评定表填表说明本表填写方法与表2.19-1相同。
水利水电工程表2.19-3 油压启闭机油桶、贮油箱、管道安装质量评定表注 1.管路及液压部件应清洗干净；2.液压油应经过滤并化验合格，符合规范及设计要求。
表2.19-4油压启闭机试验及液压试验评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.表头填写与表2.19相同。
2.试运转应符合下列要求。
（1）无负荷试运转30～40min，油泵无异常现象。
（2）在25%、50%、75%、100%的工作压力下，分别连续运转15min和在1.1倍额定压力下动作排油时，应无异常振动、杂音、温升过高等现象。
3.主令控制器动作准确、可靠、高度指示器指示准确。
启闭机安装质量验收评定表
启闭机安装质量验收评定表项目名称：安装单位：安装地点：安装日期：验收日期：一、基本情况1.项目名称：2.安装单位：3.安装地点：4.安装日期：5.验收日期：二、安装单位情况1.安装单位名称：4.安装人员情况：------------------------------------------------------------------------------------------------------------------------三、安装工作质量情况1.总体评价：（请勾选适用项）a.安装计划编制是否合理？b.安装人员是否配合协调？c.安装过程中是否遵守操作规程？d.安装过程中是否按照相关标准进行操作？e.安装结束后是否进行了清理和整理？f.有无重要零部件遗漏或错误安装？2.详细评价：（请对以下各项进行评价，可根据实际情况增加或调整评价内容）安装环境是否满足要求？------------------------------------------------------------------------------------------------------------------------安装前是否充分了解工程要求？------------------------------------------------------------------------------------------------------------------------安装中是否按照技术要求操作？--------------------------------------------------------------------------------安装材料是否符合要求？------------------------------------------------------------------------------------------------------------------------安装完成后是否进行测试和调试？------------------------------------------------------------------------------------------------------------------------安装结束后是否进行了清理和整理？------------------------------------------------------------------------------------------------------------------------四、问题及整改情况（如有问题，请详细列出并记录整改情况）1.问题描述：--------------------------------------------------------------------------------2.整改情况：------------------------------------------------------------------------------------------------------------------------五、验收结论（请在下面空白处填写验收结论）根据以上评价结果，经过实地检查和测试，本次启闭机安装质量是否符合要求，是否能够正常使用？六、验收人员签名（请验收人员根据实际情况在下面空白处签字确认）1.安装单位负责人签字：2.验收人员签字：3.监理单位负责人签字：备注：如有需要，可在文档空白处补充其他相关信息。

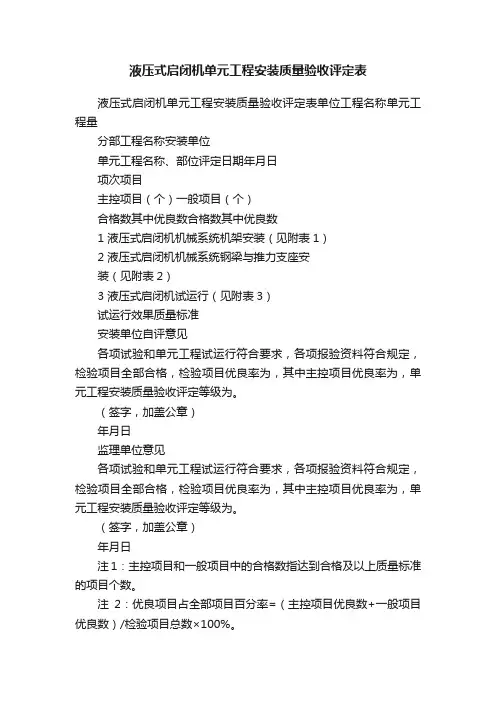

液压式启闭机单元工程安装质量验收评定表
液压式启闭机单元工程安装质量验收评定表液压式启闭机单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目（个）一般项目（个）合格数其中优良数合格数其中优良数1 液压式启闭机机械系统机架安装（见附表1）2 液压式启闭机机械系统钢梁与推力支座安装（见附表2）3 液压式启闭机试运行（见附表3）试运行效果质量标准安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月日注1：主控项目和一般项目中的合格数指达到合格及以上质量标准的项目个数。
注2：优良项目占全部项目百分率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。
分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期年月日—年月日项次检验项目允许偏差（mm）实测值（mm）合格数优良数质量等级合格优良1 2 3 ···主控项目1机架横向中心线与实际起吊中心线的距离±2.0 ±1.5一般项目1 机架高程偏差±5.0 ±4.0 2双吊点液压式启闭机，支撑面的高差±0.5 ±0.5检查意见：主控项目共项，其中合格项，优良项，合格率，优良率 %。
一般项目共项，其中合格项，优良项，合格率，优良率 %。
测量人年月日安装单位评定人年月日监理工程师年月日分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期年月日—年月日项次检验项目允许偏差（mm）实测值（mm）合格数优良数质量等级合格优良1 2 3 ···主控项目1机架钢梁与推力支座组合面通隙0.05 0.05 2 推力支座顶面水平偏差0.2 0.2一般项目1机架钢梁与推力支座组合面局部间隙0.1 0.08局部间隙深度组合面宽度组合面宽度局部间隙累计长度20%周长15%周长检查意见：主控项目共项，其中合格项，优良项，合格率，优良率 %。
油压启闭机安装单元工程质量评定表
油压启闭机安装单元工程质量评定表
单位工程名称 单元工程量
分部工程名称
施工单位
单元工程名称、部位
评定日期 主要项目（个）
年
月
日
一般项目（个） 合 格 优 良
项次
项
目 合 格
优 良
1
机架安装及活塞杆铅垂度
2
钢梁与推力支座安装
3
油桶、贮油箱管道安装
4
△启闭试验及液压试验
合
计
优良项目占全部项目的百分数（%）
评 定 意 见
单元工程质量等级
主要项目全部符合质量标准，一般项目检验的实测点 质量标准，其余基本符合质量标准。优良项目占全部项目的 %，其中主要项目全部优良，试运转
%符合
测 量 人 年 月 日
施工 单位 年 月 日
建设 （监理） 单位 年 月 日
甘肃省水利厅水利工程建设质量与安全管理中心印
水利水电单元工程施工质量验收评定表(新版表格填写示范及说明下)(三)
金结、主机、辅机单元工程施工质量验收评定表及填表说明2016年6月填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。
工程竣工验收后，《质评表》作为档案资料长期保存。
1．单元工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工标准及相关规定的基础上进行。
2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。
3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639和相关规定。
4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
验收评定表一式四份，签字、复印后盖章；备查资料一式二份。
手签一份（原件）单独装订。
单元和工序质评表加盖工程项目经理部章和工程监理部章。
5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。
质量意见、质量结论及签字部分（包括日期）必须手写。
施工单位的三检（自检、互检或交检、专检）资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。
6．应使用国家正式公布的简化汉字，不得使用繁体字。
应横排填写具体内容，可以根据版面的实际需要进行适当处理。
7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。
数据使用阿拉伯数字，使用法定计量单位及其符号。
数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。
经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。
单元工程质量评定表
单元工程质量评定表单位工程名称单元工程量分部工程名称起止桩号（高程单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.开挖坡面稳定无松动岩块2平均坡度不陡于设计坡度3.保护层开挖浅孔、密孔、少药量、控制爆破一般项目检测项目设计值允许偏差实测值㎝合格数点合格率%1.坡脚标高±20㎝2.坡面局部超欠挖±2%3.半孔率% 岩性特征实测值检验结果主控项目一般项目共实测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖。
单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.保护层开挖浅孔、密孔、少药量、控制爆破2.建基面无松动岩块，无明显爆破裂隙3.不良地质处理按设计要求处理4.多组切割的不稳定岩体开挖按设计要求处理一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.孔、洞（井）或洞穴按设计要求处理2.基坑（糟）无结构要求或无配筋预埋件等坑（槽）长宽坑（槽）底部标高－10 ＋20垂直或斜面不平整度20.3.基坑（糟）有结构要求或有配筋预埋件等坑（槽）长宽坑（槽）底部标高0 ＋20垂直或斜面不平整度154.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检验结果主控项目一般项目共实测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：根据所在工程需要决定是否采用岩石地基声波检测，不是岩石地基开挖工程必须的检测项目表A.3岩石地下平洞开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检验记录主控项目1.开挖岩面或壁面无松动岩块、陡坎尖角，周边无不稳定块体2.不良地质处理符合设计要求3.洞轴线符合规范要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.无结构要求或无配筋预埋件等底部标高－10 ＋20径向－10 ＋20侧墙－10 ＋20开挖面不平整度152.有结构要求或有配筋预埋件等底部标高0 ＋20径向0 ＋20侧墙0 ＋20开挖面不平整度153.半孔率%岩性特征实测值4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测结果主控项目一般项目共检测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖表A.4 岩石竖井（斜井）开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检验记录主控项目1.开挖岩面或壁面无松动岩块、陡坎尖角、周边无不稳定块体2.不良地质处量符合设计要求3.竖井轴线符合规范要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.无结构要求或无配筋预埋件等底部标高－10 ＋20径向－10 ＋25侧墙－10 ＋25开挖面不平整度152..有结构要求或有配筋预埋件等底部标高0 ＋20径向0 ＋25侧墙0 ＋25开挖面不平整度153.半孔率% 岩性特征实测值4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测结果主控项目一般项目共检测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖表A.5 软基和岸坡开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.清基取样检查符合设计要求2.基础和岸坡载挖清理坡度符合设计要求3.建基面保护符合设计要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%欠挖超挖1.建基面开挖轮廓尺寸坑（槽）长宽坑（槽）底部标高垂直或斜面平整度2.建基面和岸坡处理符合设计要求检验结果主控项目一般项目共实测点，其中合格点，合格率% 单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级A.6疏浚单元工程质量等级评定表单位工程名称单元工程量m3分部工程名称部位（起止桩号）单元工程名称检验日期年月日项类检测内容设计标准实测数实测值符合率% 主控项目1.河道过水断面面积㎡㎡2.宽阔水域平均底高程m m3.局部欠挖厚度＜0.3m面积＜5.0㎡一般项目检测内容设计标准允许偏差检测断面数实测点数合格数点合格率%1.河道横断面中心线± 1.0m河底宽度m ＋㎝底高程m ±㎝左边坡1: ±右边坡1: ±2.宽阔水域河底底高程m ±㎝检验结果主控项目一般项目共实测点，其中格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级表A.7岩石地基灌浆单元工程质量等级评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称年月日检验日期年月日项类检查项目质量标准各孔检测结果（孔号）主控项目1.钻孔孔深不小于设计孔深2.灌浆灌浆压力符合设计要求灌浆结束条件符合设计要求3.施工记录、图表齐全、准确、清晰一般项目1、钻孔孔序按先后排序和孔序施工孔位偏差≤10㎝终孔孔径帷幕孔不得小于46㎜，固结孔不宜小于38㎜孔底偏距符合设计要求2、灌浆灌浆段位置及段长符合设计要求钻孔冲洗回水清净、孔底沉淀小于20㎝裂隙冲洗与压水试验符合设计要求项类检查项目质量标准各孔检测结果（孔号）一般项目2、灌浆浆液及变换符合设计要求特殊情况处理无特殊情况发生，或虽有特殊情况，但处理后不影响灌浆质量抬动观测符合设计要求封孔符合设计要求各孔质量评定本单元工程共有灌浆孔个，其中优良灌浆孔个，优良率为%单元工程效果检查检查孔压水试验透水率q= Lu（防渗标准为Lu）其他：评定意见单元工程质量等级施工单位年月日监理单位年月日注1：各孔检测结果凡可用数据表示的均应填写数据，当一个灌浆孔有多个灌浆段时，灌浆项类内各检查项目的检测结果可用分数表示，如：“8/11”表示该孔有11个灌浆段，其中8个段合格。
表(长水)5.14 液压式启闭机单元工程安装质量验收评定表
监理单位复核意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月
注1：主控项目和一般项目中的合格数是指达到合格及其以上质量标准的项目个数。
注2：优良项目占全部项目百分率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。
长沙市水利水电工程质量监督站根据SL635—2012编制
水 务 工 程
液压式启闭机单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
年月日
项次
项目
主控项目（个）
一般项目（个）
合格数
其中优良数
合格数
其中优良数
1
机架安装
2
钢梁与推力支座安装
3
油桶、贮油箱与管路安装
试运行效果
质要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
启闭机及闸门安全检查验收表
表E.0.3-47 启闭机及闸门安全检查验收表
单位名称
工程名称
水利水电
序号
验收项目
验收内容
结果
1
保证资料
是否有生产铭牌及合格证、产品鉴定证书、使用说明书等资料
2
安全装置
高度、行程、限位等保护装置是否完好、灵敏可靠；各种缓冲装置是否完整、牢固；
报警装置是否可靠；
各种连锁保护装置是否可靠
3
闸门
基础和轨道是否存在损坏和变形；
闸门是否存在损坏、变形、腐蚀、开裂现象；闸门有无卡阻现象，滚轮转动是否灵活
4
启闭机
基础和轨道是否存在损坏和变形；启闭机钢丝绳断丝数；启闭机转动部分的防护罩是否牢固可靠
5
制动和传动系统
各种制动器部件是否完整、良好，制动装置运行是否可靠；各种传动部分运行是否正常，润滑是否良好，液压系统管路阀组有无漏油现象
6
作业安全
操作人员是否经过专门培训；人员操作是否符合操作规程
验收意见
项目技术负责人：日期：年 月日
验收人签名
施工单位负责人：
总监理工程师：
其他参加验收人员：
说明：本表一式份，由施工单位填写。施工单位、监理机构各一份。
油压式启闭机安装质量评定表格剖析
油压式启闭机安装单元工程验收资料清单承建单位：中国葛洲坝集团股份有限公司合同编号:JXHP-JHB-DGCSG-[2011]48号监理单位：西北公司洪屏项目监理中心单元编号：P4-11-B1-06-JA-007单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称启闭设备安装验收部位下库溢洪道工作门3#油压启闭机单元工程量19800Kg 施工时段年月日至年月日施工依据下库溢洪道弧形工作门2*1600KN液压启闭机布置图图号H76J-6D3-700序号资料名称页数备注1 油压启闭机安装单元工程质量评定表2 油压启闭机支铰安装质量评定表3 油压启闭机油箱、管道安装质量评定表4 油压启闭机试验及液压试验评定表5 抽水蓄能电站工程施工强制性条文执行记录表1、液压启闭机现场联调试验检查记录表附件资料施工质量负责人：监理单位审核人：年月日年月日承建单位：中国葛洲坝集团股份有限公合同编号：JXHP-JHB-DGCSG-[2011]48号监理单位：西北公司洪屏项目监理中心单元编号：P4-11-B1-06-JA-007单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称启闭设备安装验收部位下库溢洪道工作门3#油压启闭机单元工程量19800Kg验收时间年月日项次项目主要项目（个）一般项目（个）合格优良合格优良1 启闭机支铰安装2 油桶、储油管管道安装3 △启闭试验及液压试验符合质量标准合计优良项目全部项目的百分数（%）评定意见单元工程质量等级测量人年月日施工单位年月日监理单位年月日承建单位：中国葛洲坝集团股份有限公司合同编号：JXHP-JHB-DGCSG-[2011]48号监理单位：西北公司洪屏项目监理中心单元编号：P4-11-B1-06-JA-007单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称启闭设备安装验收部位下库溢洪道工作门3#油压启闭机单元工程量19800Kg验收时间年月日项次项目设计值（mm）允许偏差（mm）实测值（mm）合格数（点）合格率（%）合格优良1 △同一孔口两支铰座的同轴度2 1.52 △支铰中心高程183750 ±1 ±13 △油压缸中心至孔口中心的距离6000 ±1.5 ±14 支铰轴孔的倾斜度L/1000（2）L/1000（2）检验结果主要项目共测点，合格点，合格率%一般项目共测点，合格点，合格率%评定意见质量等级测量人年月日施工单位年月日监理单位年月日油压启闭机油箱、管道安装质量评定表承建单位：中国葛洲坝集团股份有限公司合同编号：JXHP-JHB-DGCSG-[2011]48号监理单位：西北公司洪屏项目监理中心单元编号：P4-11-B1-06-JA-007单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称启闭设备安装验收部位下库溢洪道工作门3#油压启闭机单元工程量19800Kg验收时间年月日项次项目允许偏差（mm）实测值（mm）合格数（点）合格率（%）合格优良1油桶、贮油箱安装水平度（卧式）（L=2650）不大于L/100，且不小于15（L为容器长度）（15）不大于L/150，且不大于10（10）2 垂直度（立式）不大于H/100，且不大于10（H为容器高）不大于H/150，且不大于53 高程EL.（185.6m）±10±54 中心线位置105 x：，y：5管路安装平面位置（每10m内）±10，且全长不大于20±5，且全长不大于156 高程±5±47 排管垂直度2/m，且全长不大于151.5/m，且全长不大于108 排管平面度≤5≤39 排管间距0~+5 0~+3评定意见质量等级测量施工监理油压启闭机启闭试验及液压试验评定表承建单位：中国葛洲坝集团股份有限公司合同编号：JXHP-JHB-DGCSG-[2011]48号监理单位：西北公司洪屏项目监理中心单元编号：P4-11-B1-06-JA-007单位工程名称碾压混凝土重力坝分部工程名称金属结构及启闭机安装单元工程名称启闭设备安装验收部位下库溢洪道工作门3#油压启闭机单元工程量19800Kg验收时间年月日项次项目质量标准检验记录1液压试验强度1.5倍额定工作压力，并大于0.4MPa试压10min无渗漏2严密性1.25倍额定工作压力，试压30min无渗漏，且压降＜5%额定工作压力3 在额定工作压力下试压12h，无渗漏，且压降＜5%额定工作压力4油泵试验空载试验油压连续空转不少于30min无异常现象5 油泵在工作压力的50% 分别连续运转15min，无振动、杂音和温升过高现象100%6 排油检查油泵在1.1倍工作压力时排油，无剧烈振动和杂音7 起动阀检查油泵转动后3~5s内，起动阀应动作，使油泵带上负荷9 无水手动操作试验电接点压力表定值符合规范及设计要求10 闸门升降灵活、无卡阻现象11 主令控制器接通、断开时闸门所处位置符合设计图纸。
门式启闭机安装单元工程质量评定表模板
门式启闭机安装单元工程质量评定表
单位工程名称单元工程量
分部工程名称施工单位
单元工程名称、部位检验日期年月日
项次项目
主要项目（个）一般项目（个）
合格优良合格优良
1门腿安装
2制动器安装（同表—1）
3联轴器安装（同表—2，表—3）
4门架和大车行走机构（同表—4）
5小车行走机构（同表—5）
6试运转（同表—6）
合计
优良项目占全部项目的百分数（%）
评定意见单元工程质量等级
主要项目全部符合质量标准，一般检验项目的实测点有%，符合
质量标准，其余基本符合质量标准。
优良项目占全部项目%，试运转
测量人
施
工
单
位
建设
（监
理）
单位。
液压式启闭机机械系统机架安装质量检查表填表要求
液压式启闭机机械系统机架安装质量检查表填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1 •分部工程、单元工程名称填写应与表 5.14相同。
2 •各检验项目的检验方法及检验数量按表E-20的要求执行。
3 •液压式启闭机机械系统的安装，主要包括机架、钢梁与推力支座的安装。
4 •现场安装管路应进行整体循环油冲洗，冲洗速度宜达到紊流状态，滤网过滤精度应不低于10(im，冲洗时间不应少于 30min。
5 •现场注入的液压油型号、油量及油位应符合设计要求，液压油过滤精度应不低于
20 pm。
6 •单元工程安装质量检验项目质量标准：
(1 )合格等级标准：
1 )主控项目，检测点应 100%符合合格标准。
2 )一般项目，检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
(2 )优良等级标准：在合格等级标准基础上，主控项目和一般项目的所有检测点应90% 及以上符合优良标准。
7 .表中数值为允许偏差值。
门式启闭机单元工程安装质量验收评定表
CB18门式启闭机工序/单元工程施工质量报验单(承包[]质报号)合同名称:水利水电合同编号:致(监理机构)：门式启闭机εδχβ工序/εδχβα单元工程已按合同要求完成施工，经自检合格，报请贵方复核。
附：εδχβ工序施工质量评定表εδχβ工序施工质量检查、检测记录εδχβα门式启闭机单元工程施工质量评定表εδχβα门式启闭机单元工程施工质量检查、检测记录承包人：（现场机构名称及盖章）质检负责人：（签名）日期：年月日监理机构意见复核结果：εδχβ同意进入下一工序εδχβ不同意进入下一工序εδχβ同意进入下一单元工程εδχβ不同意进入下一单元工程附件：监理复核支持材料。
监理机构：（名称及盖章）监理工程师：（签名）日期：年月日表 5.11门式启闭机单元工程安装质量验收评定表单位工程名称引水隧洞及压力管道工程单元工程量分部工程名称金属结构设备安装安装单位××水利水电工程局单元工程名称、部位门式启闭机 1#评定日期2019年×月×日项次项 目主控项目/个一般项目/个合格数其中优良数合格数其中优良数1门架和大车行走机构安装（见表5.10.1）6612122门式启闭机门腿安装11//3小车行走机构安装（见表5.10.2）22224制动器安装（见表5.10.3）//33电气设备安装////试运行效果试运行正常，检查结果符合质量要求。
安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为100%，其中主控项目优良率为100 %。
单元工程安装质量验收评定等级为：优良。
（签字，加盖公章）张××(质检员)2019年×月×日监理单位复核意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为100%，其中主控项目优良率为100 %。
单元工程安装质量验收评定等级为：优良。
水利水电工程施工质量验收评定表及填表说明(2016版)
水利水电工程施工质量验收评定表及填表说明水利水电建设管理与质量安全中心二〇一三年十月填表基本规定《水利水电工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《评定表》作为档案资料长期保存。
因此，按档案管理有关要求对《评定表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《评定表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手工填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，匀称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4 （210mm×297mm）。
（5）数字要使用阿拉伯数字（1，2，3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m³，…）。
数据与数据之间用逗号（，）隔开，小数点要用圆点（．）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）手工填写修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片刮等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年 月 日
注1：主控项目和一般项目中的合格数指达到合格及以上质量标准的项目个数。
注2：优良项目占全部项目百分率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。
附表1
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
年 月 日— 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
合格优良123···主控项目
1
机架横向中心线与实际起吊中心线的距离
±2.0
±1.5
一般项目
1
机架高程偏差
±5.0
±4.0
2
双吊点液压式启闭机，支撑面的高差
±0.5
±0.5
检查意见：
主控项目共项，其中合格项，优良项，合格率，优良率%。
一般项目共项，其中合格项，优良项，合格率，优良率%。
液压式启闭机单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
年 月 日
项次
项目
主控项目（个）
一般项目（个）
合格数
其中优良数
合格数
其中优良数
1
液压式启闭机机械系统机架安装（见附表1）
2
液压式启闭机机械系统钢梁与推力支座安装（见附表2）
3
液压式启闭机试运行（见附表3）
手动操作实验
9
闸门升降
缓冲装置减速正常、阀门升降灵活、无卡阻
自动操作实验
10
闸门开启
灵活、无卡阻。快速闭门时间符合设计要求
闸门沉降实验
11
活塞油封和管路系统漏油检查
将阀门提起，24h内闸门沉降量不大于100mm
12
警示信号和自动复位功能
24h后，闸门沉降量超过100mm时，警示信号应提示；闸门沉降量超过200mm时，减压系统能自动复位；72h内自动复位次数不大于2次
双吊点同步实验
13
同一台启闭机的两套油缸在全行程内同步运行
在行程内任意位置的同步偏差大于设计值时，如有自动纠偏装置，应自动投入纠偏装置
检查意见
测量人
年 月 日
安装单位评定人
年 月 日
监理工程师
年 月 日
焊缝达到要求，地脚螺栓紧固
5
电器元件和设备
调试完毕，符合GB5226.1有关规定
油泵实验
6
油泵溢流阀全部打开，连续空转30min
无异常现象
7
管路充油运转试验的工作压力
50%
分别连续运转5min，系统无振动、杂音、温升过高等现象。
阀件及管路无漏油现象
75%
100%
8
排油检查
油泵在1.1倍工作压力下排油，无剧烈震动和杂音
测量人
年 月 日
安装单位评定人
年 月 日
监理工程师
年 月 日
附表2
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
年 月 日— 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
合格
优良
1
2
3
···
主控项目
1
机架钢梁与推力支座组合面通隙
0.05
0.05
2
推力支座顶面水平偏差
年 月 日
附表3
单位工程名称
分部工程名称
单位工程量
单元工程名称、部位
试运行日期
年 月 日
项次
检验项目
质量标准
检测情况
结论
试运行前检查
1
门槽及运行区域
障碍物清除干净，阀门及油缸运行不受卡阻
2
液压系统的滤油芯
清洗或更换，试运行前液压系统的污染度等级应不低于NAS9级
3
环境温度
不低于设计工况的最低温度
4
机架固定
试运行效果
质量标准
安装单位自评意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）
年 月 日
监理单位意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
0.2
0.2
一般项目
1
机架钢梁与推力支座组合面
局部间隙
0.1
0.08
局部间隙深度
⅓组合面宽度
¼组合面宽度
局部间隙累计长度
20%周长
15%周长
检查意见：
主控项目共项，其中合格项，优良项，合格率，优良率%。
一般项目共项，其中合格项，优良项，合格率，优良率%。
测量人
年 月 日
安装单位评定人
年 月 日
监理工程师
