基于单片机的电子万年历带计算器ppt
基于单片机的电子万年历设计
基于单片机的电子万年历设计一、概述随着科技的快速发展和人们对生活品质的追求，电子设备在日常生活中扮演着越来越重要的角色。
电子万年历作为一种集日期、时间显示于一体的实用电子产品，已经深入到人们的日常生活和工作中。
传统的机械式日历已经无法满足现代人对时间精确性和功能多样性的需求，基于单片机的电子万年历设计应运而生，成为了当前研究的热点之一。
基于单片机的电子万年历设计，旨在利用单片机（如STC89CAT89C51等）的强大计算和控制能力，结合液晶显示屏（LCD）、按键输入等外设，实现时间的准确显示、日期的自动更新、闹钟提醒、温度显示等多样化功能。
该设计不仅具有高度的集成性和可靠性，而且能够通过编程实现各种定制化的功能，满足不同用户的需求。
本文将对基于单片机的电子万年历设计进行详细的介绍和分析，包括设计思路、硬件组成、软件编程等方面。
通过本文的阅读，读者可以了解电子万年历的基本原理和设计方法，掌握单片机在电子万年历设计中的应用技巧，为实际的开发工作提供有益的参考和借鉴。
1.1 研究背景与意义随着科技的不断进步，人们日常生活和工作中对于时间的精度和便捷性的要求日益提高。
传统的机械式日历和简单的电子时钟已经无法满足现代生活的需求。
电子万年历作为一种集时间显示、日历查询、定时提醒等多功能于一体的电子装置，在日常生活、工作乃至科研领域都具有广泛的应用价值。
基于单片机的电子万年历设计，不仅可以提供准确的时间显示，还能实现复杂的日期计算、农历显示、节假日提示等功能，极大地提高了时间管理的效率和便捷性。
单片机作为一种集成度高、功耗低、价格适中的微型计算机，非常适合用于小型化、智能化的电子产品设计，如电子万年历。
本研究的意义在于，通过对基于单片机的电子万年历的设计研究，可以推动微型计算机技术和电子时钟技术的融合发展，提升电子产品的智能化水平，满足人们日益增长的生活和工作需求。
同时，该研究还可以为相关领域的技术人员提供参考和借鉴，推动电子万年历产品的不断创新和优化。
基于单片机的万年历设计ppt
•
•
• •
在世界钟表业界的第三次革命中，随着单片机数码计时技术的 应用，使 计时产品的走时日差达到六百万分之一秒。如今，万年历已经 发展到夜 光数字显示方式，看起来直观明了而且增加了其他日常附属信 息的显示 功能。
硬 件 电 路 设 计 框 图
由NordriDesign提供
由NordriDesign提供
实物连接图
最后由以上五部分链接输入程序后，得到万年历的实物图， 如下图所示。
由NordriDesign提供
程序流程框图
开始
初始化
显示温度和日期
是否与当 前日期相 同
否
按功能键调整日期 与时间
基于单片机的万年历设计
由NordriDesign提供
1.电子万年历发展状况 2. 系统的硬件设计与实现 3. 系统的软件设计 4. 测试结果与结论ຫໍສະໝຸດ 由NordriDesign提供
1.万年历的发展和意义
• • • • 电子万年历是利用单片机进行控制，实时时钟芯片进行计时， 外加掉电 存储电路和显示电路，实现时钟的调整和显示。目前由于数字 集成电路 的发展和石英晶体振荡器的广泛应用，使得万年历的精度，远 远超过老 式钟表。
由NordriDesign提供
显示模块：LCD1602型液晶显示屏。它采用的是16引脚， 其内部的字符发生器已经存储了160个不同的点字符：其 中包括阿拉伯数字、应为字母大小写等。
由NordriDesign提供
时钟模块：DS1302时钟芯片。DS1302在每次进行读、写的 程序前必须初始化，先把SCLK端置“0”，接着把RST端置 “1”，最后给予SCLK脉冲。
由NordriDesign提供
基于单片机的万年历

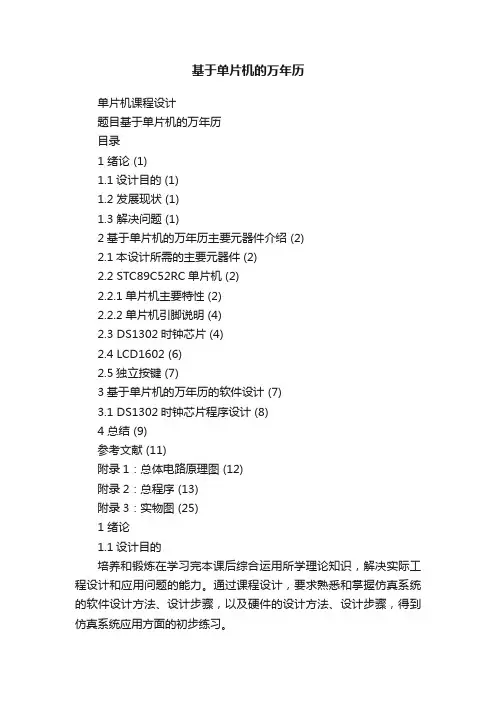

基于单片机的万年历单片机课程设计题目基于单片机的万年历目录1 绪论 (1)1.1设计目的 (1)1.2 发展现状 (1)1.3 解决问题 (1)2基于单片机的万年历主要元器件介绍 (2)2.1本设计所需的主要元器件 (2)2.2 STC89C52RC单片机 (2)2.2.1单片机主要特性 (2)2.2.2单片机引脚说明 (4)2.3 DS1302时钟芯片 (4)2.4 LCD1602 (6)2.5独立按键 (7)3基于单片机的万年历的软件设计 (7)3.1 DS1302时钟芯片程序设计 (8)4 总结 (9)参考文献 (11)附录1：总体电路原理图 (12)附录2：总程序 (13)附录3：实物图 (25)1 绪论1.1设计目的培养和锻炼在学习完本课后综合运用所学理论知识，解决实际工程设计和应用问题的能力。
通过课程设计，要求熟悉和掌握仿真系统的软件设计方法、设计步骤，以及硬件的设计方法、设计步骤，得到仿真系统应用方面的初步练习。
本设计主要是采用51单片机来实现。
自己动手设计与制作可以对硬件的结构和功能有更深的认识，并与软件结合，以达到理论与实践更好的结合，进一步提高综合运用所学知识进行设计的能力。
这是对自己大学四年的学习的检验，具有重要的意义。
1.2 发展现状目前市场上的电子万年历并不是采用51单片机作为主控制器的，基于单片机的万年历一般是学生和单片机爱好者在进行设计，谈不上占有市场。
也许就是这样，研究单片机万年历的人不在少数，并且都在努力。
努力不是单方面的，单片机的功能也应该要提高，STC89C52单片机就是这样的例子，其功能虽然没有大幅度提高，但使用起来更方便了。
我相信，在不久的将来肯定会有功能更强大成本更低的单片机出现，给我们的设计带来更多的便利。
1.3 解决问题本课题主要通过单片机的功能和应用，利用Keil[1]编程软件和Proteus仿真软件进行设计，并制作实物。
设计要达到预期的效果要解决以下问题：(1)认真设计好万年历的逻辑原理图；(2) 熟练使用C语言，运用Keil编程软件进行软件设计；(3) 在Proteus仿真平台上，对程序进行编译仿真；(4) 认真仔细地对万年历进行组装焊接；2基于单片机的万年历主要元器件介绍2.1本设计所需的主要元器件(1)单片机：STC89C52RC；(2)时钟芯片：DS1302；(3)液晶：LCD1602；(4)按钮开关。
自己制作的单片机万年历程序+原理图
自己制作的单片机万年历程序+原理图单片机万年历仿真原理图如下仿真Altium Designer画的万年历原理图和PCB图如下：PCB原理图基于51单片机，可以完成时钟显示、公历显示、农历显示、温度显示、闹钟报警定时的LCD时钟PPT内容预览：本设计使用AT89C51来做主控芯片，其强大的功能足够实现我们设计的所有功能。
使用LCD1602的液晶显示器来进行显示。
使用Keil uVision5进行编程。
通过Proteus8.6来进行仿真。
点击一次K1进入时钟设置页面，通过点击K2切换时、秒、分、星期、年、月、日，通过K3与K4实现加减来完成时钟的设置点击两次K1进入闹钟设置页面，通过点击K2切换开关、时、秒、分，通过K3与K4实现加减完成闹钟的设置。
单片机源程序如下注释是很全的#include //调用单片机头文件#define uchar unsigned char //无符号字符型宏定义变量范围0~255#define uint unsigned int //无符号整型宏定义变量范围0~65535#include "eeprom52.h"#include "nongli.h"#include "intrins.h"bit flag_200ms ;bit flag_100ms ;sbit beep = P3^7; //蜂鸣器定义bit flag_beep_en;uint clock_value; //用作闹钟用的sbit dq = P3^1; //18b20 IO口的定义uint temperature ; //温度变量uchar flag_nl; //农历阳历显示标志位uchar menu_1,menu_2;uchar key_time,flag_value; //用做连加的中间变量bit key_500ms ;uchar n_nian,n_yue,n_ri; //农历显示的函数#include "ds1302.h"#include "lcd1602.h"/******************把数据保存到单片机内部eeprom中******************/void write_eeprom(){SectorErase(0x2000);byte_write(0x2000, fen1);byte_write(0x2001, shi1);byte_write(0x2002, open1);byte_write(0x2058, a_a);}/******************把数据从单片机内部eeprom中读出来*****************/void read_eeprom(){fen1 = byte_read(0x2000);shi1 = byte_read(0x2001);open1 = byte_read(0x2002);a_a = byte_read(0x2058);}/**************开机自检eeprom初始化*****************/void init_eeprom(){read_eeprom(); //先读if(a_a != 1) //新的单片机初始单片机内问eeprom{fen1 = 3;shi1 = 8;a_a = 1;write_eeprom(); //保存数据}}/***********************18b20初始化函数*****************************/void init_18b20(){bit q;dq = 1; //把总线拿高delay_uint(1); //15usdq = 0; //给复位脉冲delay_uint(80); //750usdq = 1; //把总线拿高等待delay_uint(10); //110usq = dq; //读取18b20初始化信号delay_uint(20); //200usdq = 1; //把总线拿高释放总线}/*************写18b20内的数据***************/void write_18b20(uchar dat){uchar i;for(i=0;i<8;i++){ //写数据是低位开始dq = 0; //把总线拿低写时间隙开始dq = dat & 0x01; //向18b20总线写数据了delay_uint(5); // 60usdq = 1; //释放总线}}/*************读取18b20内的数据***************/uchar read_18b20(){uchar i,value;for(i=0;i<8;i++){dq = 0; //把总线拿低读时间隙开始value >>= 1; //读数据是低位开始dq = 1; //释放总线if(dq == 1) //开始读写数据value |= 0x80;delay_uint(5); //60us 读一个时间隙最少要保持60us 的时间}return value; //返回数据}/*************读取温度的值读出来的是小数***************/uint read_temp(){uint value;uchar low; //在读取温度的时候如果中断的太频繁了，就应该把中断给关了，否则会影响到18b20的时序init_18b20(); //初始化18b20write_18b20(0xcc); //跳过64位ROMwrite_18b20(0x44); //启动一次温度转换命令delay_uint(50); //500usinit_18b20(); //初始化18b20write_18b20(0xcc); //跳过64位ROMwrite_18b20(0xbe); //发出读取暂存器命令EA = 0;low = read_18b20(); //读温度低字节value = read_18b20(); //读温度高字节EA = 1;value <<= 8; //把温度的高位左移8位value |= low; //把读出的温度低位放到value的低八位中value *= 0.625; //转换到温度值小数return value; //返回读出的温度带小数}/******************1ms 延时函数*******************/void delay_1ms(uint q){uint i,j;for(i=0;i<>< p=""><>for(j=0;j<120;j++);}/******************写星期函数*******************/void write_week(uchar hang,uchar add,uchar week)//写星期函数{if(hang==1)write_com(0x80+add);elsewrite_com(0x80+0x40+add);。
基于单片机控制的电子万年历设计
基于单片机控制的电子万年历设计1设计要求功能：电子万年历能显示阳历、时间、室温，并能表明是否是闰年，通过按键实现切换。
本课题以单片机为核心，设计并制作出智能LCD电子钟，具有以下基本功能：计时、秒、分、时、天、周、月、年；能进行时间、年份、日期、星期显示；能区分是否闰年；能检测室温并显示。
扩展功能部分可以通过控制按键使时间暂停、可以调整校正时间并通过按键切换轮流显示时间、年份、日期、星期。
2方案论证与对比2.1液晶显示器控制方式选择采用LCD液晶显示，具有超精致影像画质、十足平面显示、节省空间、节省能源等优点，但按控制方式不同，LCD可分为被动矩阵式LCD及主动矩阵式LCD两种。
可根据不同需要采用不同的方式。
方案一被动矩阵式LCD被动矩阵式LCD在亮度及可视角方面受到较大的限制，反应速度也较慢。
由于画面质量方面的问题，使得这种显示设备不利于发展为桌面型显示器，但成本低廉。
方案二主动矩阵式LCD目前应用比较广泛的主动矩阵式LCD，也称TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。
TFT液晶显示器是在画面中的每个像素内建晶体管，可使亮度更明亮、色彩更丰富及更宽广的可视面积。
与CRT显示器相比，LCD显示器的平面显示技术体现为较少的零件、占据较少的桌面及耗电量较小，但CRT技术较为稳定成熟。
相比之下，本设计当中选用方案二主动矩阵式LCD方式。
2.2 并行接口动态显示电路选择可以采取串行接口动态显示电路或者并行接口动态显示电路，比较如下：方案一串行接口动态显示电路利用8051系列单片机内部的串行接口，也可以实现动态显示及键盘处理。
这样不但可以节省8051的并行I/O接口，而且在大多数不用单行口的情况下，可免于扩展接口。
在这种方法中，串行口工作在方式0状态，相当于一个移位寄存器，其输入/输出通过RXD引脚，移位脉冲则由TXD输出。
