中考物理电与磁专题复习练习题

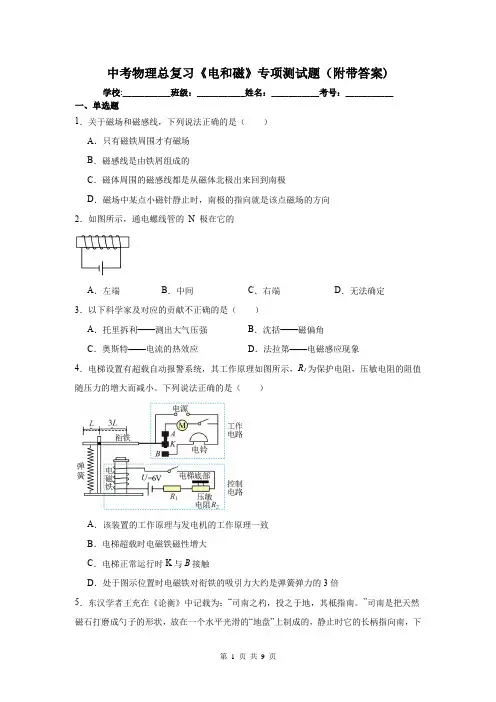

中考物理总复习《电和磁》专项测试题(附带答案)
中考物理总复习《电和磁》专项测试题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于磁场和磁感线，下列说法正确的是（）A．只有磁铁周围才有磁场B．磁感线是由铁屑组成的C．磁体周围的磁感线都是从磁体北极出来回到南极D．磁场中某点小磁针静止时，南极的指向就是该点磁场的方向2．如图所示，通电螺线管的N 极在它的A．左端B．中间C．右端D．无法确定3．以下科学家及对应的贡献不正确的是（）A．托里拆利——测出大气压强B．沈括——磁偏角C．奥斯特——电流的热效应D．法拉第——电磁感应现象4．电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，压敏电阻的阻值随压力的增大而减小。
下列说法正确的是（）A．该装置的工作原理与发电机的工作原理一致B．电梯超载时电磁铁磁性增大C．电梯正常运行时K与B接触D．处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍5．东汉学者王充在《论衡》中记载为：“司南之杓，投之于地，其柢指南。
”司南是把天然磁石打磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南，下列有关司南和地磁场的说法正确的是（）A．长柄是司南的北极B．司南可以指南北说明地球周围存在着磁场C．如果地磁场消失，司南还能指示南北方向D．静止时指示南北方向，是因为司南具有惯性6．下面是小聪整理的部分电学笔记，其中叙述正确的是（）A．毛皮与橡胶棒摩擦的过程中，毛皮得到了电子B．电动机是利用电磁感应原理工作的C．磁感线总是从磁体北极出发回到磁体南极D．安装家庭电路时，开关应与所控制的电灯串联，且接在火线上7．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，会发现二极管发光。
下列设备的原理与此相同的是A．电熨斗B．发电机C．电动机D．电磁继电器8．下列关于物理学家做出贡献的叙述，符合历史事实的是（）A．沈括——最早记述了磁偏角B．法拉第——最先发现电流的磁效应C．欧姆——最先发现电与磁之间的联系D．焦耳——最先得到电流与电压的关系二、填空题9．实验证明了电流周围存在磁场。
中考物理总复习《电与磁》专题训练(附答案)
中考物理总复习《电与磁》专题训练（附答案）学校:___________班级：___________姓名：___________考号：___________一、选择题（本大题共10道小题）1. (2023•大连)下列设备的工作原理是电磁感应现象的是( )A.扬声器B.发电机C.电动机D.电磁铁2. (2023•北京)如图所示的实验中能说明发电机工作原理的是( )A.磁极间有相互作用B.通电导线周围存在磁场C.通电导体在磁场中受力D.电磁感应现象3. (2023•齐齐哈尔)对下列有关电和磁的四幅图描述正确的是( )A.如图,由小磁针静止时N极的指向可以判断b端与电源负极连接B.如图,奥斯特实验说明通电导线周围存在磁场,电流的磁场方向与电流方向无关C.如图,动圈式话筒与电动机工作原理相同D.如图,扬声器与发电机工作原理相同4. (2021•丹东)英国物理学家法拉第揭示了磁生电现象,下列四幅图中与磁生电原理相同的是( )A.奥斯特实验B.电铃C.扬声器D.话筒5. (2023•凉山州)图中a表示垂直于纸面的一根导线,它是闭合电路的一部分,当它在磁场中按箭头方向运动时,不能产生感应电流的情况是( )A. B. C. D.6. (2021秋·山东泰安)小萱有一个可以自发电的应急手电筒.当用力压手电筒的手柄时,灯泡就能发光.下列四幅图中的实验,能体现它工作原理的是( )A. B. C. D.7. (2021·湖北荆州)学生进入初中学业水平考试考场时,监考教师会使用金属探测仪对学生进行检查,学生如果携带金属制品,探测仪就会产生电流并报警.以下器件中工作原理与此相同的是( )A.发电机B.电动机C.扬声器D.电磁铁8. (2021•锦州)如图是一种常见的话筒—动圈式话筒的构造图,如图所示的四幅图中能够说明其工作原理的是( )A. B. C. D.9. (2023•湘潭)我国高铁采用了能量回收制动方式:列车到站前停止动力供电,继续向前运行,内部线圈随车轮转动,切割磁感线产生感应电流,把机械能转化为电能进行回收.以下与其工作原理相同的是( )A. B.C. D.10. (2023秋·山东青岛)如图所示,在蹄形磁体的磁场中放置一根导线。
中考物理总复习《电与磁》专项测试题(带有答案)
中考物理总复习《电与磁》专项测试题（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．通电螺线管的内部放着一个小磁针，小磁针静止时的指向如图所示，则下列说法中正确的是（）A．通电螺线管c端为N极，电源a端为正极B．通电螺线管c端为N极，电源a端为负极C．通电螺线管d端为N极，电源b端为正极D．通电螺线管d端为N极，电源b端为负极2．如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁铁，小球与磁体左端相齐。
将条形磁体水平向左缓慢移动至右端与小球对齐。
在这个过程中，小球始终处于条形磁铁的正上方，则弹簧测力计的示数变化情况是（）A．逐渐变大B．逐渐减小C．先变小后变大D．先变大后变小3．关于如图所示的实验，下列说法正确的是（）A．该装置是用于探究“磁场对通电导线的作用”B．导线ab运动时将电能转化为机械能C．导线ab竖直向上运动时，灵敏电流计指针一定偏转D．导线ab水平向左运动时，灵敏电流计指针一定偏转4．我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇.图中能解释“磁异探测器”工作原理的是（）A．B．C．D．5．对甲、乙两图所示的实验，下列说法正确的是（）A．甲图是研究电动机的工作原理B．乙图是研究磁场对电流的作用C．甲实验的过程中，电能转化为机械能D．乙实验的过程中，机械能转化为电能6．电动机工作原理与图的实验相同的是（）A．B．C．D．7．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（）A．温度达到90℃，绿灯亮B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．把导体水银换成绝缘体煤油同样可以工作8．图甲是通电线圈在磁场中受到力的作用的示意图，图乙是图甲情景剖面图，表示导线垂直纸面电流从纸外流向纸内，表示导线垂直纸面电流从纸内流向纸外，现通电线圈转至丙位置，其正确的剖面图是A．B．C．D．9．下面是小高对物理知识点的梳理，其中有错误的一项是（）A．B．C．原理磁场对电流的作用电磁感应应用发电机电动机能量转化电能→机械能机械能→电能D．平面镜成像的特点虚像平面镜所成的是虚像等大像与物体大小相等等距像与物体到镜面的距离相等垂直像与物体的连线与镜面垂直对称像与物体关于镜面对称A．A B．B C．C D．D10．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为S极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向沿水平向左二、填空题11．磁体周围存在，磁体间的相互作用就是通过它发生的．磁场有方向，它是这样规定的：．12．如图甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁铁换成一通电螺线管，如图乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中（选填“会”、“不会”）产生感应电流，原因．13．直流电动机是利用受力转动的原理制成的．它把能转化为能．14．微风吊扇通电后扇叶转动，此过程中能转化为动能。
(物理)初三物理电与磁专项测试题(含答案解析)
（物理）初三物理电与磁专项测试题（含答案解析）一、选择题1．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.2．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
下图中与此工作原理相同的是（）A. B.C. D.【答案】 D【解析】【解答】解：A、图中实验装置，无电源，研究电磁感应现象，A不符合题意；B、图中实验为电流的磁效应，B不符合题意；C、图中的实验时探究带电体的性质，C不符合题意；D、图中实验装置，有电源，研究通电导体在磁场中受力，D符合题意。
故答案为：D。
【分析】电流存在着三种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．3．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。
下列能说明其原理的是图（）A. B. C. D.【答案】B【解析】【解答】根据题意知道，讲述的是磁场对电流作用；A图是演示电流的磁效应的实验装置，A不符合题意；B图是演示磁场对电流作用的实验装置，通电导体在磁场中受力运动是电动机的原理，B 符合题意；C图是研究电磁感应现象的实验装置，是发电机的原理，C不符合题意；D图中的电磁继电器是利用电磁铁来控制电路的，D不符合题意，故答案为：B。

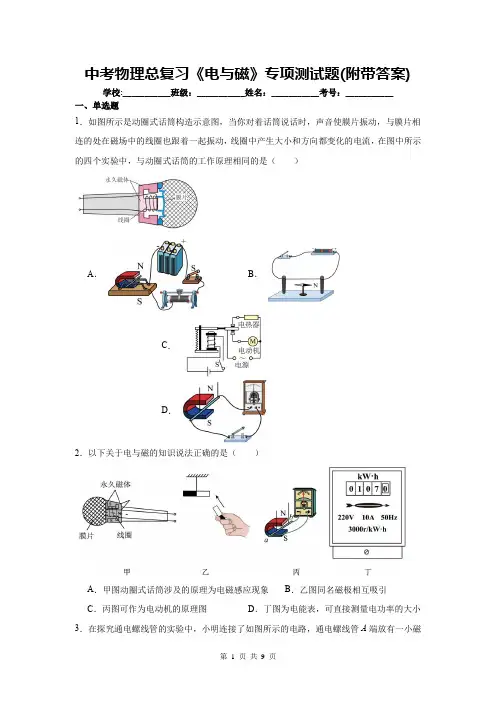

中考物理总复习《电与磁》专项测试题(附带答案)
中考物理总复习《电与磁》专项测试题(附带答案) 学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示是动圈式话筒构造示意图，当你对着话筒说话时，声音使膜片振动，与膜片相连的处在磁场中的线圈也跟着一起振动，线圈中产生大小和方向都变化的电流，在图中所示的四个实验中，与动圈式话筒的工作原理相同的是（）A．B．C．D．2．以下关于电与磁的知识说法正确的是（）A．甲图动圈式话筒涉及的原理为电磁感应现象B．乙图同名磁极相互吸引C．丙图可作为电动机的原理图D．丁图为电能表，可直接测量电功率的大小3．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。
下面说法正确的是（）A．通电螺线管B端为N极B．通电螺线管外C点的磁场方向向右C．小磁针N极向右转动D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强4．首先发现电磁感应现象的科学家是（）A．法拉第B．奥斯特C．赫兹D．库仑5．科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是A．甲图实验探究磁场对通电导线的作用B．乙图实验所揭示的原理可制成电动机C．甲图中导体棒竖直上下运动，电路中会产生电流D．乙图中若只将磁体的两极对调，导体棒的运动方向不改变6．下列四个实验能反映电风扇工作原理的是（）A．B．C．D．7．在如图所示的电路中，有四个电磁继电器，相关参数标注在图上，其中电源电压1.5V且和一个1Ω的电阻串在一起（图中把它们画在一起），灯泡电阻8Ω，刚闭合开关后，下列说法错误的是（）A．若滑片位于最左边，三个灯泡从左往右依次点亮B．若滑片位于最左边，当最后一个继电器闭合后，三个灯泡从左往右依次熄灭C．若滑片位于最右边，三个灯泡从左往右依次点亮D．若滑片位于最右边，当最后一个继电器闭合后，三个灯泡从左往右依次熄灭8．下列说法正确的是（）A．孔明灯升空利用了流体压强与流速的关系B．司南的南极静止时指向地磁场的南极C．穿钉鞋参加百米赛跑，是通过增大接触面的粗糙程度来增大摩擦的D．楼房中的“暖气”用水作为介质，是因为水的比热容较小9．如图是电流表的内部结构示意图。

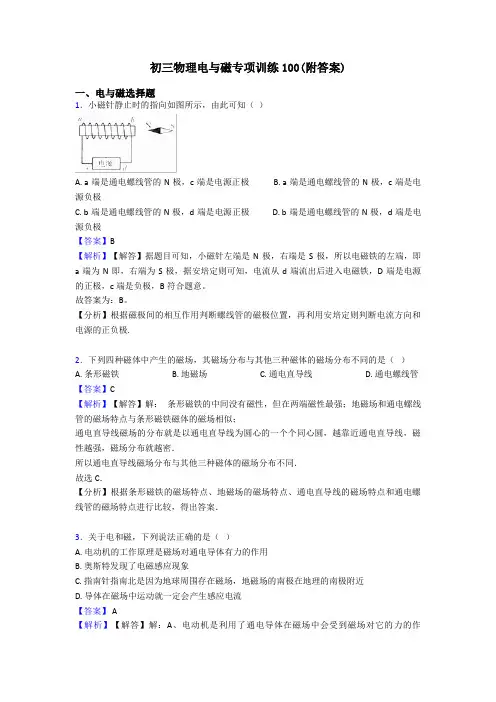

初三物理电与磁专项训练100(附答案)
初三物理电与磁专项训练100(附答案)一、电与磁选择题1．小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
故答案为：B。
【分析】根据磁极间的相互作用判断螺线管的磁极位置，再利用安培定则判断电流方向和电源的正负极.2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．3．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。
中考物理《电和磁》高频考点专题训练-附带有答案
中考物理《电和磁》高频考点专题训练-附带有答案学校:班级:姓名:考号:一、单选题1．利用如图所示的实验装置探究什么情况下磁可以生电，下列说法正确的是（）A．只让导体ab在竖直方向上、下运动，电流计指针不会偏转B．换用磁性更强的蹄形磁体，导线ab在磁场中静止，电流计指针会偏转C．让导体ab往斜向上或斜向下运动，电流计指针不会偏转D．该装置揭示的原理可应用于电动机2．如图是一种手摇式手机充电器．只要摇转手柄，就可以给手机充电．以下四幅图中能反映手摇充电器原理的是A．A B．B C．C D．D3．如图所示，甲、乙为两个相同的装置、闭合开关，向右移动导体棒ab，导体棒cd随之运动。
下列判断正确的是（）A．甲装置相当于电动机B．乙装置的工作原理为电磁感应C．若竖直向上移动ab，cd一定会运动D．同时对调两磁体的磁极，闭合开关，向右移动ab，cd运动方向不变4．如图所示，对下列描述正确的是（）A．甲图中闭合开关后，导体棒ab竖直上下运动时，电流表指针将会偏转B．乙图的实验表明磁可以生电C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系D．丁图中螺线管上方小磁针静止时a端是S极5．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A．电压表示数变大，弹簧测力计示数变小B．电压表示数变小，弹簧测力计示数变大C．电流表示数变大，弹簧测力计示数变小D．电流表示数变小，弹簧测力计示数变大6．对下图所示四个实验的认识，正确的是（）A．甲图实验演示的是电磁感应现象B．乙图实验可用来演示电动机的工作原理C．丙图实验中通电螺线管的B端是N极D．丁图实验可用来演示电流的磁效应7．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个铅杆底面削平挤压后能“粘”在一起B．干燥的天气里，化纤布料的衣服容易“粘”在身上C．课堂上，老师把板擦“粘”在竖直的黑板上D．用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口上8．为了防止中考考试作弊，监考人员利用手持式金属探测器对考生进行检查，当靠近金属物体时，在金属导体中就会产生涡电流（感应电流），探测器发出警报。
中考物理总复习《电与磁》专项练习题(附答案)
中考物理总复习《电与磁》专项练习题（附答案)1. 法拉第生活的时代，伏打电池昂贵、产生电流小，为了获得廉价的电力，他在10年的探索中，发现了电磁感应现象。
下列设备是利用电磁感应现象工作的是（）A. 手摇发电机B. 电磁炉C. 电风扇D. 动圈式扬声器2. 电动机已广泛应用到现代化生活了，如电动汽车、电动摩托车、电风扇，电动耕田机等，对其工作过程中能量转换表述正确的是（）A. 电能转化成机械能B. 机械能转化成电能C. 太阳能转换成机械能D. 内能转化成机械能3.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 绿灯亮，红灯不亮B. 红灯亮，绿灯不亮C. 红灯和绿灯都亮D. 红灯和绿灯都不亮4.（2022永州）在螺线管附近放一小磁针，静止时小磁针位置如图所示。
闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转5.（2023株洲）某电动车电机工作的效率为95%，下列说法正确的是（）A. 机械能转化为电能的比例为95%B. 电能转化为机械能的比例为95%C. 内能转化为电能的比例为95%D. 电能转化为内能的比例为95%6.（2023常德）下面四幅图中，能反映发电机工作原理的是（）A. B. C. D.7．如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。
只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。
下列与此手电筒工作原理相同的是（）A．电动机B．电热水壶C．发电机D．扬声器8.（2022株洲）株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（）A. B.C. D.9.（2022湖南岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（）A. 司南B. 电铃C. 麦克风D. 扬声器10.（2022株洲）为了提高工作效率，机场工作人员经常以电动平衡车（如图甲）代步。
中考物理总复习《电与磁》专项测试题(含答案)
中考物理总复习《电与磁》专项测试题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电和磁，下列说法正确的是（）A．法拉第用实验表明通电导体周围存在磁场B．磁感线是由铁屑组成的C．磁场中某一点的磁场方向是由放在这一点的小磁针的N 极决定的D．指南针之所以能指示南北方向，是因为地球周围存在着磁场2．如图所示，电磁铁左侧的C是条形磁铁，右侧的D是软铁棒，A、B是电源的两极．下列判断中正确的是（）A．若A为电源正极，则C被排斥，D被吸引B．若A为电源正极，则C、D都被吸引C．若B为电源正极，则C被吸引，D被排斥D．若B为电源正极，则C、D都被排斥3．如图是汽车尾气中CO排放量的检测电路，当CO浓度高于某一设定值时，电铃发声报警，图中气敏电阻R1阻值随CO浓度的增大而减小。
下列说法正确的是（）A．电铃应接在A和C之间B．当CO浓度升高，电磁铁磁性减弱C．适当提高电源电压U1，则该检测电路CO报警浓度低于设定值D．若不小心将R2的滑片向下移动少许，则该检测电路CO报警浓度低于设定值4．司南是我国古代的四大发明之一，“司南之杓，投之于地，其柢指南”，以下说法正确的是（）A．“柢”指的是司南长柄，自由静止时指的是地磁场的北极B．现在常用电磁铁，其铁芯选用的材料就是与司南的相同的天然磁矿石C．司南周围的磁场和磁感线，是确实存在的物质D．司南能够吸引铜、铁、镍等物质5．比亚迪新能源油电混合动力汽车，混动汽车搭载了传统的内燃机、高效的电动机、发电机和蓄电池组。
行驶过程中内燃机提供动力，同时可为蓄电池充电，也可以由蓄电池和电动机提供动力。
下列说法正确的是（）A．汽车高效的电动机的工作效率可以达到100%B．发电机的工作原理是利用电流能产生磁场C．蓄电池组充电时实现了化学能转化为电能D．电动机的工作原理是磁场对通电导体有力的作用6．如图甲所示是我国自行开发的中低速磁悬浮列车，如图乙所示是其工作原理示意图.关于磁悬浮列车下列说法正确的是（）A．该磁悬浮列车的原理是运用磁铁同名磁极相互排斥B．列车高速行驶时，车窗受到向内的压力差C．车厢线圈通电后电源上端是正极D．车厢满载乘客和空载时受到的磁力相等7．电源是能持续供电的装置．通常情况下，带有直流电源的家用电器是A．蒸汽电熨斗B．笔记本电脑C．环保电冰箱D．防近视台灯8．如图所示是动圈式话筒和扬声器的构造示意图。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
中考物理总复习《电与磁》专项测试题(附带答案)
中考物理总复习《电与磁》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几个装置都反映了电和磁的关系，其中说法正确的是（）A．图甲，扬声器利用电磁感应原理进行工作B．图乙，动圈式话筒的工作原理与电动机的工作原理相同C．图丙，绕在铁钉上的线圈通电电流越大，能吸引的大头针数量越多D．图丁，当电磁继电器线圈通电时，触点AB接通2．如图所示的四个实验中，跟电磁感应现象有关的是A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉C．丙图中，闭合开关后线圈发生了转动D．丁图中，线圈转动时小灯泡开始发光3．如图所示，小明在四川科技馆用一根细线将一个磁极未知的条形磁铁悬挂在空中，静止时它的A端指向地理北极，则该条形磁铁的A端是（）A．N极B．S极C．N极和S极都有可能D．无法确定是否具有磁性4．以下指示结构由错误的一项是（ ） A ．⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩构造电流大小电磁铁磁性强弱匝数多少应用B ．:⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩通电导体在磁场中受力的作用电流方向磁场对电流的作用受力方向有关磁场方向能量转化机械能转化为电能C ．⎧⎪⎧⎨⎨⎪⎩⎩电流的磁效应电生磁磁感线分布通电螺线管的磁场磁极 D ．⎧⎪⎨⎪⎩磁体磁场磁场电流的磁场地磁场5．如图所示的实验装置中，能说明发电机工作原理的是（ ）A ．B ．C ．D ．6．第一个发现“电流磁效应”的科学家是 A ．法拉第B ．奥斯特C ．安培D ．贝尔7．如图所示的实验装置，下列表述正确的是（ ）A．该装置可用来研究电磁感应现象B．该装置能将机械能转化为电能C．该装置可用来研究电流的磁效应D．该装置揭示的原理可应用于电动机8．下面关于磁感线的叙述正确的是A．磁感线是在磁场中实际存在的线B．磁感线方向跟放在该处的磁针北极所指的方向相反C．磁场周围磁感线可以在磁极处相交D．磁极周围的磁感线，是从磁铁北极出来回到磁铁南极9．早上喝一杯香浓的豆浆，可以让我们精力充沛地开始新一天的生活。
中考物理总复习《电与磁》专项测试卷(附带答案)
中考物理总复习《电与磁》专项测试卷（附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图是关于电和磁现象的四幅图，其中描述错误的是（）A．甲图：家用电热水壶的金属外壳要接地B．乙图：该装置与电动机的工作原理相同C．丙图：闭合开关S，小磁针将顺时针转动D．丁图：验电器的金属箔片张开，是因为同种电荷相互排斥2．如图所示是探究电与磁关系的部分实验装置，在线圈导线的自由端MN之间接入不同元件可以进行不同的探究，下列说法正确的是（）A．接入灵敏电流计，可探究电磁感应现象B．接入电源，探究的是电磁铁的工作原理C．接入电源，蹄型磁体相当于电路中的用电器D．接入发光二极管，使线圈左右运动，二极管能持续发光3．下列关于电与磁的说法，错误．．的是（）A．通过电流越大的线圈磁性一定越强B．任何磁体都有N、S两极C．导体中负电荷的定向移动会产生磁场D．发电机是利用电磁感应的原理工作的4．在一次物理实验中，王瑞同学连接了如图所示的电路，线圈阻值为R0，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．若电压表示数为零且只有一处故障，则一定是电磁铁线圈发生短路B．小磁针静止时，S极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动时，电磁铁磁性增强5．为实现节能和智能控制，空调内部用到了温度传感器（相当于热敏电阻）和电磁继电器，如图所示是启动与停止空调压缩机的电路示意图。
夏天，空调制冷时，房间温度降低，当房间温度低于设定温度时，工作电路就断开，停止制冷。
下列说法正确的是（）A．电磁继电器是利用电磁感应原理工作的B．空调制冷使房间温度降低时，热敏电阻的阻值变大C．空调制冷使房间温度降低时，电磁铁的磁性变强D．空调制冷使房间温度降低时，控制电路消耗的电功率变大6．物理学是认识世界、改变世界、服务人类的应用型学科。
(物理)九年级物理电与磁题20套(带答案)
（物理）九年级物理电与磁题20套(带答案)一、电与磁选择题1．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】解：A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A正确；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B错误；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C错误；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D错误．故选A．【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．2．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
A、电风扇的原理：磁场对电流有力的作用，A符合题意；B、手播发电机的原理：电磁感应现象，B不符合题意；C、电热水壶的原理：电流的热效应，C不符合题意；D、电磁起重机的原理：电流的磁效应D，不符合题意。
故答案为：A。
【分析】先判断弹射车的工作原理，再逐项分析各个选项中的工作原理进行分析判断。
3．下列现象中，电能转化为机械能的是（）A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；B.通电导体有磁性，这是电流的磁效应，将电能转化为磁能，故B不合题意；C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；D.电磁感应现象将机械能转化为电能，故D不合题意。
初三物理中考复习 电与磁 专题训练题含答案
初三物理中考复习电与磁专题训练题含答案2019 初三物理中考复习 电与磁 专题训练题1．如图所示，下列说法中错误的是( D )A ．这是模拟奥斯特实验的一个场景B ．图示实验说明了通电导线周围存在磁场C ．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D ．将图中导线断开，小磁针N 极将指向地磁的北极2．爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。
如图所示的磁场与实际不相符的是( C )3．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。
下列说法正确的是( C )A ．图中P 、Q 两点相比，P 点处的磁场较强B ．若只改变螺线管中的电流方向，P 、Q 两点处的磁场会减弱C ．若只改变螺线管中的电流方向，P 、Q 两点处的磁场方向会改变D ．若只增大螺线管中的电流，P 、Q 两点处的磁场方向会改变4．如图所示，根据磁感线的方向，可以判断( D )A ．a 为电源的正极，b 为小磁针的S 极B ．a 为电源的正极，b 为小磁针的N 极C ．a 为电源的负极，b 为小磁针的S 极D ．a 为电源的负极，b 为小磁针的N 极5．下列情景中，利用电磁感应原理的是( D ),A.司南指示方向),B.测电笔辨别火线 与零线)个过程__机械__能转化为电能，产生的电能储存于魔方内。
魔方还能通过USB 端口给移动设备充电，给移动设备充电时，魔方相当于电路中的__电源__(选填“电源”或“用电器”)。
11．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。
用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
(1)实验中通过电磁铁__吸引大头针数目的多少__判断电磁铁磁性的强弱，这一方法体现了转换的思想。
(2)比较__乙、丙__两图可知：线圈匝数相同时，电流越大，磁性越强。
中考物理《电与磁》专项练习题(附答案)
中考物理《电与磁》专项练习题(附答案）班级姓名学号1.下列说法中，错误的是（）A. 电磁继电器是一种电路开关B. 地磁场的N极在地球的北极附近C. 奥斯特实验说明通电导体周围存在着磁场D. 将能自由转动的小磁针放在磁场中的P点，小磁针静止时N极所指的方向就是P点磁场的方向2.物理学蕴含科学思想、科学方法和科学精神。
下列选项中与“探究电磁铁磁性强弱与哪些因素有关时，通过吸引大头针数目反映电磁铁磁性强弱”方法相同是的（）A. 研究“磁现象”时，利用“磁感线”描述磁场特点B. 研究“电流产生的原因”时，类比“水流的形成”C. 研究“影响电流热效应的因素”时，通过“温度计示数的变化”判断电热的多少D. 研究“声音的传播需要介质”时，利用“真空铃”实验3.图中磁体周围磁场分布正确的是（）A. B.C. D.4.如图所示，是智能扶手电梯的原理图，其中R是压敏电阻。
电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。
下列说法错误的是（）A. 电磁铁上端是S极B. 电磁继电器与发电机工作原理相同C. 电梯上无乘客时，衔铁与触点2接触D. 电梯上有乘客时，压敏电阻R的阻值减小5.用如图所示的装置探究电磁感应现象，下列操作使电流表指针发生偏转的是（）A. 保持磁体和导体AB静止B. 保持导体AB静止，磁体水平向右运动C. 保持磁体静止，导体AB竖直向上运动D. 保持导体AB静止，磁体竖直向上运动6.如图所示是生活中常见的刷卡机，当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流便可读出磁条上的信息。
下列选项中与刷卡机读信息原理相同的是（）A. B. C. D.7.电磁炮内的金属杆通电后会受到磁场的作用力，将炮弹发射出去。
以下与这一工作原理不同的是（）A. B.C. D.8.关于如图所示四幅图的描述正确的是（）A. 图甲，司南的勺柄由于受到地磁场的作用而指向东方B. 图乙，开关闭合后小磁针顺时针转动C. 图丙，只要导体在磁场中运动，就一定会产生感应电流D. 图丁，电动机应用了此实验装置的工作原理9.图中的___________（选填“小磁针”或“铁屑”）能更好的显示磁场的分布。
2023届中考物理电与磁复习测试卷(含答案)
2023届中考物理电与磁复习测试卷（时间：45分钟分数：80分）姓名：班级：学号：分数：一、选择题（本题共8小题，1~6为单项选择题，选对得5分，7~8为多项选择题，全选对得5分，选不全得2分，不选、多选得0分，共40分。
）1.我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是（）A. 指南针B. 火药C. 造纸术D. 印刷术2.放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（）A．甲B．乙C．丙D．丁3.如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A. 去掉电磁铁线圈中的铁芯B. 减少电磁铁线圈的匝数C. 适当增大电源A的电压D. 适当增大电源B的电压4.下列所示的实验装置中，能说明电动机工作原理的是（）5.某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均合理的是（）A. 导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电B. 导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流C. 导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关D. 磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关6.如图所示的几种器件，工作时应用了电磁感应现象的是（）A. 风力发电机B. 电风扇C. 电铃D. 门吸7.【多选】勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。
小文认为小琴的结论有的正确、有的错误。
小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力8.【多选】如图所示的实验中，相关现象说法正确的是（）A.图甲中闭合开关，通电螺线管右端为S极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电与磁
1．如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是( )
A．把滑片向左滑动时，磁性减弱 B．把滑片向左滑动时，磁性增强
C．若增加线圈匝数，磁性将减弱 D．若改变电流的方向，磁性将增强
2. 如图所示，磁感应线竖直向下，AB棒运动，电流表指针偏转( )
A．AB棒可能是竖直向下运动的 B．AB棒可能是水平向左运动的
C．开关断开，电流表指针也会偏转 D．实验说明电路有电流不一定需要电源
3. 在如图所示的电路中，根据小磁针静止时的指向可知( )
A．a端是通电螺线管的N极，c端是电源正极
B．b端是通电螺线管的N极，d端是电源正极
C．a端是通电缧线管的N极，c端是电源负极
D．b端是通电螺线管的N极，d端是电源负极
4．近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响。
小明设计一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。
如图所示是小明还未连接完成的电路，小明接下来的电路连接应该是( )
A．M接A，N接B B．M接B，N接D
C．M接B，N接C D．M接A，N接D
5．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁。
给盆栽浇水后与浇水前相比( )
A．盆栽受到的磁力大小不变
B．底座对桌面的压强大小不变
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
6．如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。
下列判断正确的是( )
A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极
B．开关S1闭合，滑片向右移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
7．如图所示为直流电动机的基本构造示意图。
以下相关的分析中正确的是( )
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现
D．仅改变磁感线的方向可以改变线圈转动的方向
8．我国未来的航母将采用自行研制的电磁弹射器，如图所示。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。
下列实验中，与电磁弹射器工作原理一致的是( )
9．下列装置中，利用电磁感应现象工作的是( )
10．物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是( )
①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光
②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流
③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息
④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音
A．①②③ B．②③④ C．①③④ D．①②④
11. 如图，下列设备中利用了电磁感应原理工作的是( )
12. 如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力
( )
A．方向向右，逐渐减小 B．方向向右，逐渐增大
C．方向向左，逐渐减小 D．方向向左，逐渐增大
13. 如图所示，给直导线通电，直导线周围产生了____，蹄形磁体对通电直导线有____的作用，根据这个原理可
以制成____机。
14．如图为电动机和发电机模型，其中图____(填“甲”或“乙”）为电动机模型，其工作原理是_____________________；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠___________实现的。
15．如图所示是一种温度自动报警器的原理图。
制作时，在____(填“煤油”或“水银”)温度计的玻璃管中插入
一段金属丝，使温度计两端分别与电源的两极相连。
当温度达到金属丝下端所指的温度时，电磁铁具有____，将衔铁吸引过来，接通电路使电铃发出报警信号。
16．如图所示是某宾馆走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压____，同时电磁铁磁性____，工作电路接通，灯泡发光，图中电磁铁的上端是____极。
17. 如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生______，吸引衔铁，电铃响起，发出报警信号，电磁铁的a端为____极，若将温度计上端的金属丝向下调整，则报警温度将
______(填“升高”或“降低”)。
参考答案：
1---12 BBABD ADBAA AA
13. 磁场力电动
14. 甲通电导体在磁场中受力而运动换向器
15. 水银磁性
16. 变大增强 S
17. 磁性 S 降低。
