墙模板计算书(附图)
墙模板工程施工方案计算书(最新)
墙模板工程施工方案计算书(最新)一、工程概况1.1 项目名称墙模板工程施工1.2 工程地址具体地址待定1.3 工程概述本工程为墙模板工程施工，主要包括墙体模板的搭建、拆除等工作。
二、工程量清单2.1 墙模板数量统计根据实际测量，本工程墙模板数量共计XX平方米。
2.2 施工工艺要求•搭建模板时要保证垂直度和平整度，严禁出现倾斜和变形现象；•拆除模板时要小心细致，不得损坏周边结构。
2.3 工程施工进度计划按照施工进度计划，合理安排施工顺序，保证工程按时完工。
三、工程费用预算3.1 原材料费用•模板板材费用：XXXX元/平方米•支撑杆费用：XXXX元/根•其他辅助材料费用：XXXX元/项3.2 人工费用•搭建人工费用：XXXX元/平方米•拆除人工费用：XXXX元/平方米3.3 设备使用费用•搭建设备使用费用：XXXX元/日•拆除设备使用费用：XXXX元/日3.4 合计费用综合计算原材料费用、人工费用和设备使用费用，预计本工程总费用为XXXX 元。
四、施工总结4.1 施工方案•按照工程量清单和施工进度计划，合理安排施工队伍；•严格按照工艺要求施工，保证施工质量；•控制工程费用，做到物尽其用。
4.2 施工风险施工过程中可能存在安全隐患和质量风险，施工人员需加强安全意识，及时发现并解决问题。
4.3 验收标准根据施工图纸和技术要求，对施工成果进行验收，合格方可移交使用。
以上为墙模板工程施工方案计算书的内容，如有问题或需要进一步详细了解，请随时与工程负责人联系。
墙模板设计计算书
墙模板设计计算书一. 荷载计算:已知条件:墙混凝土计算高度h=1.00m;⑥.新浇混凝土对模板侧面的压力标准值 25.00 KN/m2⑦倾倒混凝土时产生的水平荷载 4.0 KN/m2 γc=25 KN/m3混凝土自重设混凝土的入模温度 T=15.00℃t=200/(T+15)=200/(15.00+15)=6.67设混凝土浇筑速度 V=32.00m/sβ1=1.00 外加剂修正系数β2=1.00 塌落度修正系数F 1=0.22γctβ1β2V1/2=0.22×25×6.67×1.00×1.00×32.001/2=207.42 KN/m2F 2=γcH=25×1.00=25.00 KN/m2取F=25.00 KN/m2二．墙模板计算:模板采用组合钢摸板,荷载折减系数取0.85按模板宽度:0.300m单元计算;模板EI=55560000000N·mm2模板W=5940mm3;按四跨连续梁计算模板计算跨度l=0.600m模板允许应力[σ]=215.0 N/mm21.荷载荷载: q=0.85×(1.2×⑥+1.4×⑦) ×0.300 =0.85×(1.2×25.00+1.4×4)×0.300=9.78KN/m用于计算弯矩q’=0.85×⑥×0.300=0.85×25.00×0.300=6.375KN/m用于计算挠度2.抗弯强度验算:M=0.1070ql2=0.1070×9.78×0.6002=0.3767KN·mσ=M/W=0.3767×106/5940=63.4N/mm2<215.0N/mm23.挠度验算:ω=0.6320×q’l4/100EI=0.6320×6.375×(0.600×1000）4/(100×55560000000)=0.10mm<[ω]=1.5mm允许挠度[ω]=1.5mm三.墙侧模水平龙骨强度验算:水平龙骨采用2根φ48.5mm×3.5mm钢管;间距0.600mm水平龙骨截面抵抗矩W=5080;水平龙骨刚度EI=25100000000;水平龙骨允许应力[σ]=205.0000N/mm2水平龙骨计算跨度l=0.6000m按五跨连续梁计算; 荷载折减系数取0.90荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×25.00+1.4×4)=25.00KN/m2q=25.00×0.600=21.36KN/m 用于计算弯矩q’=0.90×⑥×0.600=15.00N/mm用于计算挠度M=0.105×ql2=0.105×21.36×0.30002=0.2019KN·m max/2W=0.2019×106/(2×5080)σ=Mmax=19.8673N/mm2<205.0000N/mm2ω=0.644q’l4/(2×100EI)=0.644×15.00×(0.3000×1000)4/(2×100×25100000000) =0.0156mm< [ω]=L/500=(0.3000×1000)/500=0.6000mm七.墙侧模竖向龙骨强度验算:竖向龙骨采用2根φ48.5mm×3.5mm钢管; 间距0.6000mm竖向龙骨截面抵抗矩W=5080;竖向龙骨刚度EI=25100000000;竖向龙骨允许应力[σ]=205.0000N/mm2竖向龙骨计算跨度l=0.6000m按三跨连续梁计算:荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×25.00+1.4×4)=25.00KN/m2q=25.00×0.6000=15KN/m 用于计算弯矩q’=0.90×⑥×0.6000=13.5000N/mm用于计算挠度=0.1×ql2=0.1×15×0.60002=0.54KN·mMmadσ=M/2W=0.54×106/(2×5080)max=53N/mm2<205N/mm2ω=0.677q’l4/(2×100EI)=0.677×13.5000×(0.6000×1000)4/(2×100×25100000000) =0.24mm< [ω]=L/500=(0.6000×1000)/500=1.20mm八.墙侧模板对拉螺栓强度验算:对拉螺栓采用M16螺栓螺栓竖向间距0.6000m; 螺栓水平向间距0.600m=17.8000KN螺栓抗拉强度fbN=25.00×0.6000×0.600=6.4080KN<fb=17.8000KN。
PKPM墙模板计算书(参考)
墙模板计算书一、墙模板基本参数计算断面宽度180mm，高度3500mm，两侧楼板厚度150mm。
模板面板采用普通胶合板。
内龙骨间距250mm，内龙骨采用50×100mm木方，外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置6道，在断面内水平间距300+400+600+600+600+400mm，断面跨度方向间距500mm，直径16mm。
面板厚度12mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm4。
3500m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.000m ；1—— 外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.200。
根据公式计算的新浇混凝土侧压力标准值 F1=24.000kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×24.000=21.600kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照简支梁计算。
面板的计算宽度取0.25m 。
荷载计算值 q = 1.2×21.600×0.250+1.40×3.600×0.250=7.740kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 25.00×1.20×1.20/6 = 6.00cm 3；I = 25.00×1.20×1.20×1.20/12 = 3.60cm 4；7.74k N/mA计算简图0.048弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：5.40k N/mA变形计算受力图0.052经过计算得到从左到右各支座力分别为 N 1=0.774kN N 2=2.128kN N 3=2.128kN N 4=0.774kN最大弯矩 M = 0.048kN.m 最大变形 V = 0.662mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.048×1000×1000/6000=8.000N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]截面抗剪强度计算值 T=3×1161.0/(2×250.000×12.000)=0.581N/mm 2 截面抗剪强度设计值 [T]=1.40N/mm 2 抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.662mm面板的最大挠度小于250.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
(完整版)挡土墙模板计算书
挡土墙模板计算书一、参数信息1.基本参数次楞(内龙骨)间距(mm):250；穿墙螺栓水平间距(mm):750；主楞(外龙骨)间距(mm):600；穿墙螺栓竖向间距(mm):600；对拉螺栓直径(mm):M18；2.主楞信息龙骨材料:钢楞；截面类型:圆钢管48×3.5；钢楞截面惯性矩I(cm4):12.19；钢楞截面抵抗矩W(cm3):5.08；主楞肢数:2；3.次楞信息龙骨材料:木楞；次楞肢数:2；宽度(mm):50.00；高度(mm):100.00；4.面板参数面板类型:胶合面板；面板厚度(mm):15.00；面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；方木抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量E(N/mm2):206000.00；钢楞抗弯强度设计值f c(N/mm2):205.00；墙模板设计简图二、墙模板荷载标准值计算其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。
根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别计算得 65.833 kN/m2、72.000 kN/m2，取较小值65.833 kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值 F1=65.833kN/m2；倾倒混凝土时产生的荷载标准值 F2= 3 kN/m2。
500厚墙板模板计算书
墙模板计算书一、墙模板基本参数计算断面宽度500mm ，高度3350mm ，两侧楼板高度400mm 。
模板面板采用普通胶合板。
内龙骨间距225mm ，内龙骨采用50×100mm 木方，外龙骨采用双钢管48mm ×3.5mm 。
对拉螺栓布置6道，在断面内水平间距225+450+450+450+500+550mm ，断面跨度方向间距450mm ，直径14mm 。
3350m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=40.000kN/m2倒混凝土时产生的荷载标准值 F2= 4.000kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
面板的计算宽度取2.90m。
荷载计算值 q = 1.2×40.000×2.900+1.4×4.000×2.900=155.440kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 290.00×1.80×1.80/6 = 156.60cm3；I = 290.00×1.80×1.80×1.80/12 = 140.94cm4；225 225 225155.44kN/mA B计算简图0.6300.787弯矩图(kN.m)13.9920.9817.4917.4920.9813.990.025变形图(mm)经过计算得到从左到右各支座力分别为N1=13.990kNN2=38.471kNN3=38.471kNN4=13.990kN最大弯矩 M = 0.786kN.m最大变形 V = 0.3mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.786×1000×1000/156600=5.019N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]截面抗剪强度计算值 T=3×20984.0/(2×2900.000×18.000)=0.603N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.319mm面板的最大挠度小于225.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。

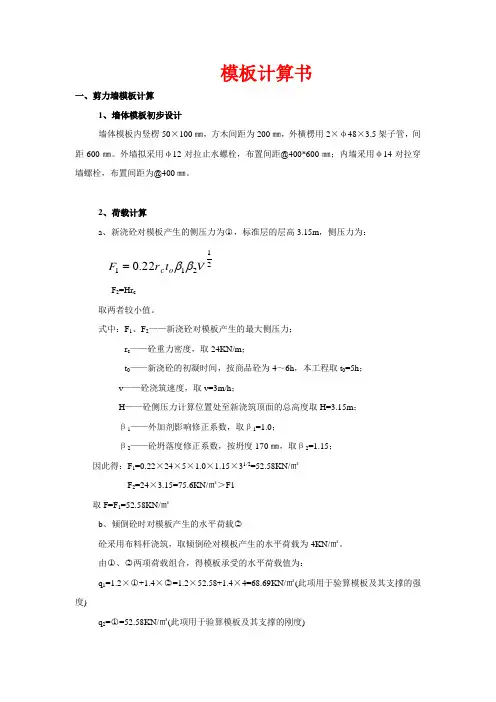

模板计算书
模板计算书一、剪力墙模板计算1、墙体模板初步设计墙体模板内竖楞50×100㎜，方木间距为200㎜，外横楞用2×φ48×3.5架子管，间距600㎜。
外墙拟采用φ12对拉止水螺栓，布置间距@400*600㎜；内墙采用φ14对拉穿墙螺栓，布置间距为@400㎜。
2、荷载计算a 、新浇砼对模板产生的侧压力为○1，标准层的层高3.15m ，侧压力为：2121122.0Vt r F o c ββ=F 2=Hr c取两者较小值。
式中：F 1、F 2——新浇砼对模板产生的最大侧压力； r c ——砼重力密度，取24KN/m ；t 0——新浇砼的初凝时间，按商品砼为4～6h ，本工程取t 0=5h ； v ——砼浇筑速度，取v=3m/h ；H ——砼侧压力计算位置处至新浇筑顶面的总高度取H=3.15m ； β1——外加剂影响修正系数，取β1=1.0；β2——砼坍落度修正系数，按坍度170㎜，取β2=1.15； 因此得：F 1=0.22×24×5×1.0×1.15×31/2=52.58KN/㎡ F 2=24×3.15=75.6KN/㎡＞F1 取F=F 1=52.58KN/㎡b 、倾倒砼时对模板产生的水平荷载○2 砼采用布料杆浇筑，取倾倒砼对模板产生的水平荷载为4KN/㎡。
由○1、○2两项荷载组合，得模板承受的水平荷载值为： q 1=1.2×○1+1.4×○2=1.2×52.58+1.4×4=68.69KN/㎡(此项用于验算模板及其支撑的强度)q 2=○1=52.58KN/㎡(此项用于验算模板及其支撑的刚度)3、次龙骨的设计及验算次龙骨选用50×100㎜的杉木，间距200㎜，按受力方向垂直于木纹方向其截面性能为：E=10000N/㎜2， σ=87N/㎜2，I=416㎝2，W=83㎝2 主龙骨间距取600㎜，次龙骨按三跨连续梁计算。
墙模板(单面支撑)计算书
墙模板（单面支撑）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性墙模板单面支撑剖面图墙模板单面支撑正立面图三、荷载组合4k承载能力极限状态设计值S max＝0.9max[1.2G4k+1.4Q3k，1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×63.000+1.4×1.000，1.35×63.000+1.4×0.7×1.000]＝77.43kN/m2S min＝0.9×1.4 Q3k＝0.9×1.4×1.000＝1.26kN/m2正常使用极限状态设计值Sˊmax＝G4k＝63.000kN/m2Sˊmin＝0kN/m2四、面板验算W＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4 考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。
1、强度验算q＝bS max＝1.0×77.43＝77.43kN/m验算简图M max＝ql2/8=77.43×0.2002/8=0.39kN·mσ＝M max/W＝0.39×106/37500=10.32N/mm2≤[f]=37 N/mm2满足要求！2、挠度验算qˊ＝bSˊmax＝1.0×63.00＝63.00kN/m验算简图挠度验算,νmax＝5qˊl4/(384EI)=5×63.00×2004/(384×10584×281250)=0.44mm≤[ν]=l/250=200/250=0.80mm 满足要求！五、小梁验算q＝ηlSmax＝1.000×0.200×77.427＝15.49kN/mqmin＝ηlSmin＝1.000×0.200×1.260＝0.25kN/m验算简图弯矩图M max＝0.43kN·mσ＝M max/W＝0.43×106/5080=85.55N/mm2≤[f]=205.00 N/mm2 满足要求！2、挠度验算qˊmax＝ηlSˊmax＝1.000×0.200×63.00＝12.60kN/mqˊmin＝ηlSˊmin＝1.000×0.200×0＝0kN/m验算简图变形图νmax＝0.27mm≤[ν]=l/250=800/250=3.2mm 满足要求！3、支座反力计算承载能力极限状态剪力图R1=4.26 /η=4.26/1.000=4.26kNR2=6.57 /η=6.57/1.000=6.57kNR3=6.60 /η=6.60/1.000=6.60kNR4=8.89 /η=8.89/1.000=8.89kNR5=8.52 /η=8.52/1.000=8.52kNR6=5.40 /η=5.40/1.000=5.40kNR7=4.32 /η=4.32/1.000=4.32kNR8=1.02 /η=1.02/1.000=1.02kN正常使用极限状态剪力图R ˊ1 = 3.47 /η = 3.47/1.000 = 3.47 kN R ˊ2 = 5.34 /η = 5.34/1.000 = 5.34 kN R ˊ3 = 5.37 /η = 5.37/1.000 = 5.37 kN R ˊ4 = 7.24 /η = 7.24/1.000 = 7.24 kN R ˊ5 = 6.92 /η = 6.92/1.000 = 6.92 kN R ˊ6 = 4.35 /η = 4.35/1.000 = 4.35 kN R ˊ7 = 3.41 /η = 3.41/1.000 = 3.41 kN R ˊ8 = 0.72 /η = 0.72/1.000 = 0.72 kN六、主梁验算主梁类型钢管 主梁材料规格Ф48×3.5 主梁抗弯强度设计值[f]（N/mm 2） 205 主梁弹性模量E （N/mm 2） 206000 主梁截面抵抗矩W （cm 3） 5.08 主梁截面惯性矩I （cm 4） 12.19 主梁合并根数n 2 主梁受力不均匀系数ζ0.5主梁计算方式三等跨梁由上节'小梁验算'的'支座反力计算'知，主梁取小梁对其反力最大的那道验算。
墙模板(木模)计算书
墙模板计算书一、墙模板基本参数计算断面宽度400mm，高度7100mm，两侧楼板厚度200mm。
模板面板采用普通胶合板。
内龙骨间距200mm，内龙骨采用40×90mm木方，外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置14道，在断面内水平间距200+500+500+500+500+500+500+500+500+500+500+500+500+500mm，断面跨度方向间距600mm，直径14mm。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
7100m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值:F1=0.9×27.000=24.300kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值:F2=0.9×4.000=3.600kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
面板的计算宽度取6.90m。
荷载计算值q = 1.2×24.300×6.900+1.40×3.600×6.900=235.980kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 690.00×1.50×1.50/6 = 258.75cm3；I = 690.00×1.50×1.50×1.50/12 = 194.06cm4；235.98kN/mA计算简图0.944弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：167.67kN/mA变形计算受力图0.012经过计算得到从左到右各支座力分别为 N 1=18.878kN N 2=51.916kNN3=51.916kNN4=18.878kN最大弯矩 M = 0.943kN.m最大变形 V = 0.156mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = M/W = 0.943×1000×1000/258750=3.644N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3×28317.0/(2×6900.001×15.000)=0.410N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.156mm面板的最大挠度小于200.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
墙模板(木模)
墙模板（木模）安全计算书一、计算依据1、《混凝土结构工程施工规范》GB50666-20112、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003二、计算参数（图1）纵向剖面图（图2）立面图三、荷载统计新浇混凝土对模板的侧压力F1=0.28γc t0βV0.5＝0.28×24×4×1×20.5=38.014kN/m2F2=γc H＝24×1800/1000=43.2kN/m2标准值G4k＝min[F1,F2]＝38.014kN/m2承载能力极限状态设计值S＝Υ0（1.35αG4k+1.4Ψcj Q2k）则：S=1×(1.35×0.9×38.014+1.4×0.9×2)=48.707kN/m2正常使用极限状态设计值S k＝G4k＝38.014kN/m2四、面板验算根据规范规定面板可按简支跨计算，根据施工情况一般楼板面板均搁置在梁侧模板上，无悬挑端，故可按简支跨一种情况进行计算，取b=1m单位面板宽度为计算单元。
W＝bh2/6=1000×152/6=37500mm3，I＝bh3/12=1000×153/12=281250mm4其中的h为面板厚度。
1、强度验算q＝bS＝1×48.707=48.707kN/m（图3）面板强度计算简图（图4）面板弯矩图(kN·m) M max＝0.477kN·mσ＝M max/W＝0.477×106/37500=12.729N/mm2≤[f]＝30N/mm2满足要求2、挠度验算q k＝bS k=1×38.014=38.014kN/m（图5）面板挠度计算简图（图6）面板挠度图(mm) νmax＝0.941mm≤[ν]＝280/250=1.12mm满足要求五、次楞验算次楞计算的假定跨数要符合实际工况，荷载统计如下：q＝aS＝280/1000×48.707=13.638kN/mq k＝aS k＝280/1000×38.014=10.644kN/m1、抗弯强度验算（图7）次楞强度计算简图（图8）次楞弯矩图M max＝0.287kN·mσ＝M max/W＝0.287×106/(83.333×1000)=3.448N/mm2≤[f]＝15N/mm2满足要求2、抗剪强度验算（图9）次楞剪力图(kN)V max＝3.439kNτ=V max S0/(Ib)=3.439×103×62.5×103/(416.667×104×5×10)=1.032N/mm2≤[f v]＝2N/mm2满足要求3、挠度验算（图10）次楞挠度计算简图（图11）次楞挠度图(mm)ν＝0.045mm≤[ν]＝500/250=2mm满足要求4、支座反力计算R max=6.858KNR maxk=5.352KN六、主楞验算墙模主楞的跨度一般是较大的，主楞计算的假定跨数要符合实际工况，计算简图如下：（图12）主楞强度计算简图1、抗弯强度验算（图13）主楞弯矩图M max＝1.372kN·mσ＝M max/W＝1.372×106/(8.986×1000)=152.636N/mm2≤[f]＝205N/mm2满足要求2、抗剪强度验算（图14）主楞剪力图V max＝9.687kNτ=V max S0/(Ib)=9.687×103×6.084×103/(21.566×104×1.2×10)=22.774N/mm2≤[f v]＝120N/mm2满足要求3、挠度验算（图15）主楞挠度计算简图（图16）主楞挠度图(mm) ν＝0.696mm≤[ν]＝450/250=1.8mm满足要求4、支座反力计算对拉螺栓承受的支座反力：N=16.545kN七、对拉螺栓验算对拉螺栓拉力值N：N＝16.545kN≤N t b=17.8kN满足要求。
剪力墙计算书
墙模板计算书一、墙模板基本参数计算断面宽度300mm，高度3000mm，两侧楼板厚度120mm。
模板面板采用普通胶合板。
内龙骨间距200mm，内龙骨采用单钢管48mm×3.0mm，外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置5道，在断面内水平间距300+500+500+600+600mm，断面跨度方向间距600mm，直径16mm。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15N/mm2，弹性模量6000N/mm2。
木方剪切强度1.3N/mm2，抗弯强度15N/mm2，弹性模量9000N/mm2。
3000m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3h ； T —— 混凝土的入模温度，取20℃； V —— 混凝土的浇筑速度，取2.5m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3m ； β—— 混凝土坍落度影响修正系数，取0.85。
根据公式计算的新浇混凝土侧压力标准值 F1=27.09kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×27.09=24.381kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×6=5.4kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照简支梁计算。
面板的计算宽度取2.88m 。
荷载计算值 q = 1.2×24.381×2.88+1.4×5.4×2.88=106.034kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 288×1.5×1.5/6 = 108cm 3； 截面惯性矩 I = bh 3/12 = 288×1.5×1.5×1.5/12 = 81cm 4； 式中：b 为板截面宽度，h 为板截面高度。
300mm厚剪力墙模板计算书
墙模板计算书一、墙模板基本参数计算断面宽度300mm，高度4050mm，两侧楼板厚度250mm。
模板面板采用普通胶合板。
内龙骨间距200mm，内龙骨采用40×80mm木方，外龙骨采用双钢管48mm×2.8mm。
对拉螺栓布置8道，在断面内水平间距229+457+458+457+458+457+458+457mm，断面跨度方向间距457mm，直径12mm。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度12.0N/mm2，弹性模量4200.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
4050m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
当浇筑速度大于10m/h 或坍落度大于180mm 时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=27.090kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.090=24.381kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
墙模板计算书
墙模板计算书墙模板计算参照《建筑施工模板安全技术规范》（JGJ162-2008）；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2002)；《混凝土结构设计规范》(GB50010-2002)；《建筑结构荷载规范》(GB50009-2001)；《钢结构设计规范》(GB50017-2003)等规范编制。
剪力墙参数：厚度550mm；高度3800mm；主楞材料：υ48×3.2的双钢管；主楞竖向间距分别为：10,470,480,480,480,480,470mm；次楞材料：80mm×80mm的木方；水平间距为300mm穿墙螺栓：直径16mm；水平间距为300mm一、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ -- 混凝土的重力密度，取24kN/m3；t -- 新浇混凝土的初凝时间，取2h；T -- 混凝土的入模温度，取20℃；V -- 混凝土的浇筑速度，取2.5m/h；H -- 模板计算高度，取3.65m；β1-- 外加剂影响修正系数，取1；β2-- 混凝土坍落度影响修正系数，取0.85。
分别计算得 14.19 kN/m2、87.6 kN/m2，取较小值14.19 kN/m2作为计算荷载。
计算中采用新浇混凝土侧压力标准值 q1=14.19kN/m2根据（JGJ162-2008）规范考虑倾倒混凝土对垂直模板侧压力标准值：q2= 4 kN/m2 有效压头高度 h = 14.19/24 =0.591m二、墙模面板计算(1)、均布线荷载作用依据（JGJ162-2008）规范规定，从下列组合值中取最不利值确定：q1=0.9×(1.2×14.19+1.4×4)×(3.8-0.15)=74.333KN/mq1=0.9×(1.35×14.19+1.4×0.7×4)×(3.8-0.15)=75.806KN/m 根据以上两者比较取q=75.806KN/m作为设计值计算简图0.3790.4740.1180.4740.379弯矩图(kN.m)7.5811.3729.4769.47611.3727.58剪力图(kN)计算得最大弯矩 Mmax=0.474kN.m；最大剪力V =11.372KN；最大变形υmax=0.04mm；最大支座力 Rmax=20.848N面板弹性模量E = 6000N/mm2净截面抵抗矩 W = 365×1.82/6=197.1cm3截面惯性矩I = 365×1.83/12=177.39cm4(2)、强度验算 面板的最大应力计算值 σ = M/W = 0.474×106 /( 197.1×103) =2.405N/mm 2 f --面板的抗弯强度设计值 15N/mm 2面板的抗弯强度满足要求!(3)、抗剪验算截面抗剪强度必须满足下式：τ = 3V/(2bh)≤fv面板受剪应力τ = 3×11.372×103/(2×3650×18) =0.26N/mm 2面板抗剪强度设计值[fv]=1.4N/mm 2面板抗剪验算满足要求！(4)、挠度验算面板的最大挠度计算值: ν= 0.04 mm ；面板最大容许挠度[ν] =250/250=1mm面板的挠度验算满足要求!三、次楞计算(1)、荷载作用次楞采用80mm ×80mm 的木方截面惯性矩I 和截面抵抗矩W 分别为:W=8×82/6=85.333cm 3I=8×83/12=341.333cm 4依据（JGJ162-2008）规范规定，从下列组合值中取最不利值确定：q=0.9×(1.2×14.19+1.4×4)×0.25=5.091KN/mq=0.9×(1.35×14.19+1.4×0.7×4)×0.25=5.192KN/m根据以上两者比较取q = 5.192N/m 作为设计值7805.192KN/m 5.192KN/m 5.192KN/m 5.192KN/m 5.192KN/m 5.192KN/m 5.192KN/m 5.192KN/m47048048048048047010计算简图1.0730.1780.1350.1010.0490.10.0490.1010.0490.0990.0470.093弯矩图(kN.m)0 4.053.882 1.4420.6651.8271.248 1.2441.244 1.2481.25 1.2421.2331.2070.0520剪力图(kN)计算得最大弯矩 M=1.073kN.m ；最大剪力 V = 4.05 kN ；最大变形 υ=0.24mm ；最大支座力 N=7.932kN(2)、强度验算次楞最大应力 σ=1.073×106/85333=12.574N/mm 2次楞的抗弯强度 [f]=13 N/mm 2次楞抗弯强度满足要求!(3)、抗剪验算截面抗剪强度必须满足下式：τ = 3V/(2bh)≤fv次楞受剪应力τ = 3×4.05×103/(2×80×80) =0.949N/mm 2次楞抗剪强度设计值[fv]=1.3N/mm 2次楞抗剪验算满足要求！(4)、挠度验算次楞的最大挠度计算值: ν= 0.24 mm ；次楞最大容许挠度[ν] =780/400=1.95mm次楞的挠度验算满足要求!四、主楞计算(1)、荷载作用主楞承受次楞传递的集中力，取次楞最大支座力7.932kN ，按照集中荷载作用下的三跨连续梁计算主楞采用υ48×3.2的双钢管截面惯性矩I 和截面抵抗矩W 分别为:W=9.46cm 3I=22.702cm 42507.932KN 2507.932KN 2507.932KN计算简图0.3470.2970.1990.2970.347弯矩图(kN.m)5.154 5.1543.966 3.9662.778 2.7782.778 2.7783.966 3.9665.154 5.154剪力图(kN)计算得最大弯矩 M=0.347kN.m；最大剪力 V = 5.154 kN；最大变形υ=0.03mm；最大支座力 N=9.12kN(2)、强度验算主楞最大应力σ=0.347×106/9460=36.681N/mm2主楞的抗弯强度 [f]=205 N/mm2主楞抗弯强度满足要求!(3)、挠度验算主楞的最大挠度计算值: ν= 0.03 mm；主楞最大容许挠度[ν] =250/400=0.625mm主楞的挠度验算满足要求!四、穿墙螺栓计算验算公式如下:N<[N]= f×A其中 N -- 穿墙螺栓所受的拉力；A -- 穿墙螺栓有效面积 (mm2)f -- 穿墙螺栓的抗拉强度设计值，取245 N/mm2穿墙螺栓型号: M16 ；查表得：穿墙螺栓有效直径: 13.55 mm；穿墙螺栓有效面积: A = 144.201mm2穿墙螺栓所受的最大拉力: N =9.12 kN穿墙螺栓最大容许拉力值: [N] = 245×144.201/1000 = 35.329 kN；穿墙螺栓受力满足要求！。
侧墙模板计算书
XXX侧墙模板计算一、工程概况XXXXXX模板采用12mm厚竹胶合板。
胶合板背后内楞用50*100mm木条，大楞用Φ48*3.5mm 钢管，拉杆采用全车丝Φ12拉杆。
二、模板计算2.1计算依据1、XXX设计图纸；2、《公路桥涵施工技术规范》（JTJ041-2000）、《建筑施工模板安全技术规范》（JGJ162-2008）、《路桥施工技术手册》；3、我国现行的有关设计、施工规范的有关规定和安全法规。
2.2计算说明1、XX侧墙，高度按3.1m考虑，一次浇筑完成。
2、侧墙模板采用普通2*1m,15mm厚的胶合板，胶合板外侧背 5×10cm木枋作为内楞，木枋外背钢管作为大楞并设拉杆。
3、模板属于临时结构，其强度设计计算按容许应力法计算。
2.3挡墙模板系统计算混凝土浇筑速度取2m/h，由于在夏季施工，重庆地区按30℃气温考虑。
γH模板的侧压力为：P= K1式中 P--新浇混凝土对侧面模板的最大侧压力（KPa）γ-- 混凝土的容重（KN/m3），取24 KN/m3—外加剂影响修正系数，不加外加剂时，取1.0；掺外加剂时取1.2K1H—有效压头高度（m）当v/T=2/30=0.07>0.035时（T为混凝土浇筑时的温度）：H=1.53+3.8*v/T=1.78(m)P= K1γH=1.2*24*1.78=51.26（KN/m2）以1mm宽的板条作为计算单元，均布荷载q=0.05526*1=0.05126（N/mm）混凝土浇筑过程中砼倾倒和振捣等因素产生的侧压力为4.0 KN/m2,所以模板最大侧压力Pmax=51.26+4.0=55.26（KN/m2）=0.05526（N/mm2）以1mm宽的板条作为计算单元，均布荷载qmax=0.05526*1=0.05526（N/mm）按强度要求计算内楞间距：lQ =4.56h(b/qmax)1/2 =4.65*12*(1/0.05526)1/2 =237.4mm按刚度要求计算内楞间距：lG=6.67h(b/q)1/3 =6.67*12*(1/0.05126)1/3 =215.5mm 式中 b—模板宽度 h—模板厚度取二者中的较小值，l=215.5mm,用l=200mm1.面板计算(1)、强度验算计算跨径l=200mm模板按简支梁计算，则模板所受最大弯矩:M max =(qmax*l2 )/8=(0.05526*2002 )/8=176.3 N.mm面板截面系数:W=bh2/6=1*152/6=24 mm3应力σmax = Mmax/W =11.51N/mm2＜容许应力fm=37 N/mm2故满足要求(2)、挠度验算15mm厚竹胶合板弹性模量E=9898N/mm2面板截面惯性矩：I=bh3/12=1*123/12=144 mm4最大挠度:vmax=（5*q*l4）/384*E*I=(0.05126*5*2004)/(384*9898*144)=0.75mm＜容许挠度vm=l/250=0.8mm故满足要求2.次楞计算次楞用50*100mm木方，间距为200mm，计算跨径l=500mm次楞受模板传递的压力所产生的线性均布荷载qN=0.05526*200=11.05N/mm 根据《建筑施工模板安全技术规范》JGJ162-2008查表得木方惯性矩I=4166700 mm4弹性模量E=10000 N/mm2截面系数W=83330 mm3 (1)、强度验算木方所受最大弯矩Mmax =(qN*l2 )/8=(11.05*5002)/8=345312.5 N.mm应力σmax = Mmax/W=345312.5/83330=4.14 N/mm2＜容许应力fm=13 N/mm2故满足要求(2)、挠度验算最大挠度:v max =（5*qN*l4）/384*E*I=(11.05*5*5004)/(384*10000*4166700)=0.22mm＜容许挠度vm=l/250=2mm故满足要求3、主楞计算主楞用Φ48*3.5mm钢管竖向布置间距为500mm，计算跨径lD=400mm，承受次楞传来的集中荷载，为简化计算转换为均布荷载。
品茗安全 墙模板(非组合式钢模板)计算书
墙模板（非组合式钢模板）计算书一、工程属性新浇混凝土墙名称墙新浇混凝土墙墙厚(mm) 300混凝土墙的计算高度(mm) 3000 混凝土墙的计算长度(mm) 6000 二、荷载组合混凝土重力密度γc(kN/m3) 24 新浇混凝土初凝时间t0(h) 4外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β2 1.153混凝土浇筑速度V(m/h) 2.5 混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)2倾倒混凝土时对垂直面面板荷载标准值Q3k(kN/m2)新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1.15×2.51/2，24×3]＝min[38.4，72]＝38.4kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×38.4+1.4×2，1.35×38.4+1.4×0.7×2]＝0.9max[48.88，53.8]＝0.9×53.8＝48.42kN/m2正常使用极限状态设计值S正＝G4k＝38.4 kN/m2三、面板布置小梁布置方式竖直左部模板悬臂长(mm) 125小梁间距(mm) 250 小梁一端悬臂长(mm) 250主梁间距(mm) 500 主梁一端悬臂长(mm) 250对拉螺栓横向间距(mm) 500 对拉螺栓竖向间距(mm) 500模板设计立面图四、面板验算面板类型覆面木胶合板 面板厚度(mm)18 面板抗弯强度设计值[f](N/mm 2)15面板弹性模量E(N/mm 2)10000墙截面宽度可取任意宽度，为便于验算主梁，取b ＝0.5m ，W ＝bh 2/6＝500×182/6＝27000mm 3，I ＝bh 3/12＝500×183/12＝243000mm 41、强度验算q ＝bS 承＝0.5×48.42＝24.21kN/m面板弯矩图(kN·m)M max ＝0.19kN·mσ＝M max /W ＝0.19×106/27000＝7.01N/mm 2≤[f]＝15N/mm 2 满足要求！ 2、挠度验算q ＝bS 正＝0.5×38.4=19.2kN/m面板变形图(mm)ν＝0.4mm≤[ν]＝l/400＝250/400＝0.62mm 满足要求！五、小梁验算小梁类型矩形木楞 小梁材料规格(mm) 50×80 小梁抗弯强度设计值[f](N/mm 2) 15.44 小梁弹性模量E(N/mm 2) 9350 小梁截面抵抗矩W(cm 3)53.33小梁截面惯性矩I(cm 4)213.331、强度验算q＝bS承＝0.25×48.42＝12.1kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M max＝0.38kN·mσ＝M max/W＝0.38×106/53330＝7.09N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算q ＝bS 正＝0.25×38.4=9.6kN/m小梁变形图(mm)ν＝0.42mm≤[ν]＝l/400＝250/400＝0.62mm 满足要求！ 3、支座反力计算R 1=6.37kN ，R 2=...R 23=6.37kN ，R 24=6.37kN六、主梁验算主梁类型双钢管 主梁材料规格(mm) Ф48×3 主梁抗弯强度设计值[f](N/mm 2) 205 主梁弹性模量E(N/mm 2) 206000 主梁截面抵抗矩W(cm 3)8.98主梁截面惯性矩I(cm 4)21.561、强度验算主梁弯矩图(kN·m)M max＝0.8kN·mσ＝M max/W＝0.8×106/8980＝88.67N/mm2≤[f]＝205N/mm2满足要求！2、挠度验算主梁变形图(mm)ν＝0.31mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！七、对拉螺栓验算对拉螺栓类型M12 轴向拉力设计值N t b(kN) 12.9 对拉螺栓横向验算间距m＝max[500，500/2+250]＝500mm对拉螺栓竖向验算间距n＝max[500，500/2+250]＝500mmN＝0.95mnS承＝0.95×0.5×0.5×48.42＝11.5kN≤N t b＝12.9kN满足要求！。
350厚剪力墙模板计算书
墙模板计算书一、墙模板基本参数计算断面宽度350mm，高度4000mm，两侧楼板厚度150mm。
模板面板采用普通胶合板。
内龙骨间距300mm，内龙骨采用40.×90.mm木方，外龙骨采用双钢管48mm×2.8mm。
对拉螺栓布置7道，在断面内水平间距300+550+550+550+550+550+550mm，断面跨度方向间距500mm，直径14mm。
面板厚度14mm，剪切强度1.4N/mm2，抗弯强度17.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.7N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。
4000m m350m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
当浇筑速度大于10m/h 或坍落度大于180mm 时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=27.000kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×6.000=5.400kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
墙模板计算书
墙模板计算书一、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。
模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
内楞采用圆钢管48×3.0，每道内楞1根钢楞，间距250mm。
外楞采用圆钢管48×3.0，每道外楞2根钢楞，间距400mm。
穿墙螺栓水平距离400mm，穿墙螺栓竖向距离450mm，直径12mm。
墙模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.444h；T —— 混凝土的入模温度，取30.000℃；V —— 混凝土的浇筑速度，取10.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.000m ；1—— 外加剂影响修正系数，取1.200；2—— 混凝土坍落度影响修正系数，取1.150。
根据公式计算的新浇混凝土侧压力标准值 F1=96.000kN/m2 实际计算中采用新浇混凝土侧压力标准值 F1=96.000kN/m2 倒混凝土时产生的荷载标准值 F2= 4.000kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。
46.08kN/mA面板计算简图1.抗弯强度计算f = M/W < [f]其中 f —— 面板的抗弯强度计算值(N/mm2)；M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩,W = 40.00×1.80×1.80/6=21.60cm3；[f] —— 面板的抗弯强度设计值(N/mm2)。
剪力墙模板计算书
剪力墙模板计算书一、工程概况本工程为具体工程名称，位于具体地点。
剪力墙结构，地上X层，地下X层。
剪力墙厚度为具体厚度 1、具体厚度 2等。
混凝土强度等级为具体等级。
二、编制依据1、《建筑结构荷载规范》（GB 50009-2012）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《建筑施工模板安全技术规范》（JGJ 162-2008）4、本工程施工图纸三、模板选型剪力墙模板采用具体模板材料，如 18mm 厚多层板，背楞采用具体背楞材料及规格，如 50×100mm 方木，主龙骨采用具体主龙骨材料及规格，如双钢管，对拉螺栓采用具体对拉螺栓规格，如 M14。
四、荷载计算1、新浇筑混凝土对模板侧面的压力标准值按照《建筑施工模板安全技术规范》（JGJ 162-2008），混凝土作用于模板的侧压力，根据下列两式计算，并取其中的较小值：＄F_1 ＝ 022\gamma_c t_0\beta_1\beta_2 V^｛1/2}＄＄F_2 ＝＼gamma_c H$其中：＄＼gamma_c$为混凝土的重力密度，取 24kN/m³；＄t_0$为新浇混凝土的初凝时间，按具体公式计算，取具体值；＄＼beta_1$为外加剂影响修正系数，取具体值；＄＼beta_2$为混凝土坍落度影响修正系数，取具体值；＄V$为混凝土的浇筑速度，取具体值；＄H$为混凝土侧压力计算位置处至新浇混凝土顶面的总高度。
经过计算，＄F_1 ＝具体数值 1kN/m²$，＄F_2 ＝具体数值2kN/m²$，取较小值$F ＝最终取值kN/m²$。
2、倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土时对垂直面模板产生的水平荷载标准值，取具体数值kN/m²。
3、荷载组合计算承载能力时，荷载设计值为：＄q_1 ＝ 12F ＋ 14×倾倒混凝土水平荷载标准值$验算刚度时，荷载标准值为：＄q_2 ＝ F$五、模板面板计算1、面板的强度计算取 1m 宽的面板作为计算单元，按照三跨连续梁计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙模板计算书墙模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)等规范。
墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。
组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。
根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；一、参数信息1.基本参数次楞(内龙骨)间距(mm):300；穿墙螺栓水平间距(mm):600；主楞(外龙骨)间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M14；2.主楞信息龙骨材料:木楞；宽度(mm):80.00；高度(mm):100.00；主楞肢数:1；3.次楞信息龙骨材料:木楞；宽度(mm):60.00；高度(mm):80.00；次楞肢数:2；4.面板参数面板类型:竹胶合板；面板厚度(mm):18.00；面板弹性模量(N/mm2):9500.00；(N/mm2):13.00；面板抗弯强度设计值fc面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值f(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；c(N/mm2):1.50；方木抗剪强度设计值ft墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.000；β2-- 混凝土坍落度影响修正系数，取1.000。
根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 47.705 kN/m2、72.000 kN/m2，取较小值47.705 kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值 F1=47.705kN/m2；倾倒混凝土时产生的荷载标准值 F2= 2.000 kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
按规范规定，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。
面板计算简图1.抗弯强度验算跨中弯矩计算公式如下:其中， M--面板计算最大弯距(N.mm)；l--计算跨度(内楞间距): l =300.0mm；q--作用在模板上的侧压力线荷载，它包括:新浇混凝土侧压力设计值q1: 1.2×47.71×0.50×0.90=25.761kN/m，其中0.90为按《施工手册》取的临时结构折减系数。
倾倒混凝土侧压力设计值q2: 1.4×2.00×0.50×0.90=1.260kN/m；q = q1 + q2=25.761+1.260=27.021 kN/m；面板的最大弯距：M =0.1×27.021×300.0×300.0= 2.43×105N.mm；按以下公式进行面板抗弯强度验算：其中，σ --面板承受的应力(N/mm2)；M --面板计算最大弯距(N.mm)；W --面板的截面抵抗矩 :b:面板截面宽度，h:面板截面厚度；W= 500×18.0×18.0/6=2.70×104 mm3；f --面板截面的抗弯强度设计值(N/mm2)； f=13.000N/mm2；面板截面的最大应力计算值：σ = M/W = 2.43×105 / 2.70×104 = 9.007N/mm2；面板截面的最大应力计算值σ =9.007N/mm2小于面板截面的抗弯强度设计值[f]=13.000N/mm2，满足要求！2.抗剪强度验算计算公式如下:其中，∨--面板计算最大剪力(N)；l--计算跨度(竖楞间距): l =300.0mm；q--作用在模板上的侧压力线荷载，它包括:新浇混凝土侧压力设计值q1: 1.2×47.71×0.50×0.90=25.761kN/m；倾倒混凝土侧压力设计值q2: 1.4×2.00×0.50×0.90=1.260kN/m；q = q1 + q2=25.761+1.260=27.021 kN/m；面板的最大剪力：∨ = 0.6×27.021×300.0 = 4863.726N；截面抗剪强度必须满足:其中，Τ--面板截面的最大受剪应力(N/mm2)；∨--面板计算最大剪力(N)：∨ = 4863.726N；b--构件的截面宽度(mm)：b = 500mm ；hn --面板厚度(mm)：hn= 18.0mm ；fv --面板抗剪强度设计值(N/mm2)：fv= 13.000 N/mm2；面板截面的最大受剪应力计算值: T =3×4863.726/(2×500×18.0)=0.811N/mm2；面板截面抗剪强度设计值: [f]=1.500N/mm2；v面板截面的最大受剪应力计算值 T=0.811N/mm2小于面板截面抗剪强度设计值[T]=1.500N/mm2，满足要求！3.挠度验算根据规范，刚度验算采用标准荷载，同时不考虑振动荷载作用。
挠度计算公式如下:其中，q--作用在模板上的侧压力线荷载: q = 47.71×0.50 = 23.85N/mm；l--计算跨度(内楞间距): l = 300.00mm；E--面板的弹性模量: E = 9500.00N/mm2；I--面板的截面惯性矩: I = 50.00×1.80×1.80×1.80/12=24.30cm4；面板的最大允许挠度值:[ω] = 1.200mm；面板的最大挠度计算值: ω = 0.677×23.85×300.004/(100×9500.00×2.43×105) = 0.567 mm；面板的最大挠度计算值: ω =0.567mm 小于等于面板的最大允许挠度值[ω]=1.200mm，满足要求！四、墙模板内外楞的计算(一).内楞(木或钢)直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。
本工程中，内龙骨采用木楞，宽度60mm，高度80mm，截面惯性矩I和截面抵抗矩W 分别为:W = 60×80×80/6 = 64.00cm3；I = 60×80×80×80/12 = 256.00cm4；内楞计算简图1.内楞的抗弯强度验算内楞跨中最大弯矩按下式计算：其中， M--内楞跨中计算最大弯距(N.mm)；l--计算跨度(外楞间距): l =500.0mm；q--作用在内楞上的线荷载，它包括:新浇混凝土侧压力设计值q: 1.2×47.71×0.30×10.90=15.456kN/m；: 1.4×2.00×0.30×0.90=0.756kN/m，倾倒混凝土侧压力设计值q2其中，0.90为折减系数。
q =(15.456+0.756)/2=8.106 kN/m；内楞的最大弯距：M =0.1×8.106×500.0×500.0= 2.03×105N.mm；内楞的抗弯强度应满足下式：其中，σ --内楞承受的应力(N/mm2)；M --内楞计算最大弯距(N.mm)；W --内楞的截面抵抗矩(mm3)，W=6.40×104；f --内楞的抗弯强度设计值(N/mm2)； f=13.000N/mm2；内楞的最大应力计算值：σ = 2.03×105/6.40×104 = 3.166 N/mm2；内楞的抗弯强度设计值: [f] = 13.000N/mm2；内楞的最大应力计算值σ = 3.166 N/mm2小于内楞的抗弯强度设计值[f]=13.000N/mm2，满足要求！2.内楞的抗剪强度验算最大剪力按均布荷载作用下的三跨连续梁计算，公式如下:其中， V－内楞承受的最大剪力；l--计算跨度(外楞间距): l =500.0mm；q--作用在内楞上的线荷载，它包括:新浇混凝土侧压力设计值q1: 1.2×47.71×0.30×0.90=15.456kN/m；倾倒混凝土侧压力设计值q2: 1.4×2.00×0.30×0.90=0.756kN/m，其中，0.90为折减系数。
q = (q1 + q2)/2 =(15.456+0.756)/2=8.106 kN/m；内楞的最大剪力：∨ = 0.6×8.106×500.0 = 2431.863N；截面抗剪强度必须满足下式:其中，τ--内楞的截面的最大受剪应力(N/mm2)；∨--内楞计算最大剪力(N)：∨ = 2431.863N； b--内楞的截面宽度(mm)：b = 60.0mm ；hn --内楞的截面高度(mm)：hn= 80.0mm ；fv--内楞的抗剪强度设计值(N/mm2)：τ = 1.500 N/mm2；内楞截面的受剪应力计算值: fv=3×2431.863/(2×60.0×80.0)=0.760N/mm2；内楞截面的抗剪强度设计值: [fv]=1.500N/mm2；内楞截面的受剪应力计算值τ =0.760N/mm2小于内楞截面的抗剪强度设计值[fv]=1.50N/mm2，满足要求！3.内楞的挠度验算根据《建筑施工计算手册》，刚度验算采用荷载标准值，同时不考虑振动荷载作用。
挠度验算公式如下：其中，ω--内楞的最大挠度(mm)；q--作用在内楞上的线荷载(kN/m)： q = 47.71×0.30/2=7.16 kN/m；l--计算跨度(外楞间距): l =500.0mm ；E--内楞弹性模量（N/mm2）：E = 9500.00 N/mm2；I--内楞截面惯性矩(mm4)，I=2.56×106；内楞的最大挠度计算值: ω = 0.677×14.31/2×500.004/(100×9500.00×2.56×106) = 0.124 mm；内楞的最大容许挠度值: [ω] = 2.000mm；内楞的最大挠度计算值ω=0.124mm 小于内楞的最大容许挠度值[ω]=2.000mm，满足要求！(二).外楞(木或钢)承受内楞传递的荷载，按照集中荷载作用下的三跨连续梁计算。
