苏州大学模拟电路试卷1~5

合集下载

模拟电路考试题及答案

模拟电路考试题及答案

模拟电路考试题及答案一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案:B2. 以下哪个不是模拟信号的特点?A. 连续性B. 可重复性C. 时变性D. 可量化性答案:D3. 一个电路的频率响应是其在不同频率下的:A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案:A4. 负反馈在放大器中的作用是:A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案:B5. 一个理想的二极管具有以下哪个特性?A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案:D6. 一个RC低通滤波器的截止频率由以下哪个参数决定?A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案:D7. 一个理想的电压源具有以下哪个特性?A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案:C8. 一个电路的增益是指:A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案:A9. 一个电路的相位裕度越大,其稳定性:A. 越差B. 越好C. 不变D. 无法判断答案:B10. 一个电路的带宽是指:A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案:C二、简答题(每题10分,共30分)1. 解释什么是超前相位和滞后相位,并给出它们在电路分析中的意义。

答案:超前相位是指信号的相位角为正值,表示信号的波形在时间上提前于参考信号。

滞后相位是指信号的相位角为负值,表示信号的波形在时间上落后于参考信号。

在电路分析中,超前和滞后相位可以用来描述信号在传输过程中的时延特性,对于理解信号的传输和处理非常重要。

2. 什么是共模抑制比(CMRR),它在放大器设计中的重要性是什么?答案:共模抑制比(CMRR)是差分放大器抑制共模信号的能力,即差模增益与共模增益的比值。

模拟电路试题及答案

模拟电路试题及答案

模拟电路试题及答案一、选择题1. 在模拟电路设计中,以下哪个元件是用来放大信号的?A. 电阻B. 电容C. 晶体管D. 电感答案:C2. 理想运算放大器的开环增益是:A. 有限的B. 非常小C. 非常大D. 零答案:C3. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可放大答案:B二、填空题4. 在模拟电路中,________是用来限制电流流动的元件。

答案:电阻5. 一个理想的电压源具有________和________的特点。

答案:零内阻;恒定电压三、简答题6. 简述什么是负反馈,并说明其在模拟电路中的作用。

答案:负反馈是一种将输出信号的一部分或全部以相反相位加回到输入端的反馈形式。

在模拟电路中,负反馈可以提高电路的稳定性,减小非线性失真,增加增益的线性度,以及提高带宽。

四、计算题7. 假设有一个电压放大器,其增益为20dB。

如果输入电压为1mV,求输出电压。

答案:首先将增益转换为线性比例,20dB = 10^(20/20) = 10^1 = 10。

然后,输出电压 = 输入电压× 增益= 1mV × 10 = 10mV。

8. 给定一个RC低通滤波器,其中R=1kΩ,C=1μF,求其-3dB截止频率。

答案:-3dB截止频率f_c = 1 / (2πRC)。

代入数值得到 f_c = 1 / (2π × 1000 × 10^-6) = 1 / (2π × 10^-3) ≈ 159.15 Hz。

五、分析题9. 描述一个基本的共射放大电路,并说明其工作原理。

答案:共射放大电路是一种使用晶体管(通常是BJT)的放大电路,其中晶体管的发射极接地,基极作为输入端,集电极作为输出端。

工作原理是:基极接收到小信号电流,通过晶体管的放大作用,使得集电极电流产生较大的变化,从而在集电极获得放大后的电流信号。

10. 解释为什么在设计模拟电路时需要考虑频率响应。

苏州大学大二电类专业模拟电路课程试卷及答案20

苏州大学大二电类专业模拟电路课程试卷及答案20

苏州大学模拟电路课程试卷(20卷)院系专业成绩年级学号姓名日期一、填空(20分):1.二极管在外加正向电压时导通,外加反向电压时截止,称为性。

2.半导体三极管有两个PN结,即和。

3.PNP型晶体管的发射区掺杂浓度比集电区。

4.绝缘栅型场效应管分为沟道和沟道两类。

5.共集电极放大电路的输入电阻较,输出电阻较。

6.并联电流负反馈可使输出稳定。

输入阻抗。

7.要使振荡电路自激,其反馈电路必须是反馈。

8.放大器的级数越多,则放大倍数越,通频带越。

9.三极管的三种基本放大电路中有电压放大能力又有电流放大能力的组态是。

(a)共集电极组态(b)共射极组态(c)共基极组态10.某放大器的放大倍数为Au=1000,则其分贝表示值为。

(a)40d B(b)30d B(c)60d B(d)50d B二、分析计算:1.(10分)电路如图,元件均理想,Ui=5Sinωt V,绘出Uo的波形。

2.(10分)用图形定性说明半波整流电路加上C滤波后,其输出电压会提高的原因。

3.(10分)一二极管电路如图,元件均理想,试判断二极管是导通还是截止。

=1k,试求:4.(15分)放大电路如图,β=50,rbe(1)开关K打开、闭合时的Au;(2)开关K打开、闭合时的输出、输入电阻Ro、Ri;(3)试用负反馈的概念说明100Ω对电路性能的影响。

5.(11分)理想运放组成的电路如图,导出Uo=f(U1,U2)的关系。

6.(12分)试用一级运放实现Uo=2Ui1+Ui2关系式7.(12分)三端集成稳压器W117组成的电路如图,已知Iw=50μA,输出端1、2间的电压UREF=1.25V,Rw=3k,求Uo的可调范围。

苏州大学模拟电路课程试卷(20卷)参考答案 共1 页一、填空:1. 单向导电;2. 发射结,集电结;3. 高;4. N ,P ;5. 高,低;6. 电流,减小;7. 正;8. 高,窄;9. B ;10. C ;二、分析计算:1.图略;2.由于电容的放电作用,使输出波形的正向面积增加,故输出平均值增加。

模拟电路-CH01

模拟电路-CH01
10lg|Ap|=10*(4.3)=43(dB)
2018/9/6
33
《模拟电路》——(电子技术基础 模拟部分)
1. 绪论
1.7. 习题
1.5.放大电路的主要性能指标(P17)
1.5.2 当负载电阻RL=1kΩ时,电压放大电路输出
☆ ◇ ◇ ◇ ◇ ◇
1V ( 有效值) ,如果直接将它与10 Ω 扬声器相 接 ,扬声 器上的电压为多少 ?
如果在拾音头和扬声器之间接入一个放大电路,它的
输入电阻R=1MΩ,输出电阻Ro=10Ω,电压增益为1, 试求这时扬声器上的电压 。该放大电路使用哪类电 路模型最方便?
2018/9/6
☆ ◇ ◇ ◇ ◇ ◇
2018/9/6
22
《模拟电路》——(电子技术基础 模拟部分)
1. 绪论
1.5. 放大电路的主要性能指标
频率失真或线性失真
☆ ◇ ◇ ◇ ◇ ◇
2018/9/6
23
《模拟电路》——(电子技术基础 模拟部分)
1. 绪论
1.5. 放大电路的主要性能指标
增益
电压增益=20*lg|Av|dB 电流增益=20*lg|Ai|dB 功率增益=10*lg Ap dB 使用对数的原因
扩大视野,方便计算
☆ ◇ ◇ ◇ ◇ ◇
2018/9/6
20
《模拟电路》——(电子技术基础 模拟部分)
1. 绪论
1.5. 放大电路的主要性能指标
频率响应——举例
《模拟电路》——(电子技术基础 模拟部分)
1. 绪论
1.4. 放大电路模型
模拟信号放大
放大、衰减、增益;线性放大、对数放大 能量问题;参考点和地

苏州大学大二电类专业模拟电路课程试卷及答案11

苏州大学大二电类专业模拟电路课程试卷及答案11

苏州大学模拟电路课程试卷(11 卷)院系专业成绩年级学号姓名日期一.选择题(20分)1.桥式整流电路中若有一个二极管正负极接反,则。

A.输出电压降低一半B.输出电压基本不变C.没有输出电压D.输出电压增加一倍2.信号频率等于放大电路的上限截止频率时,放大倍数约降为中频时的。

A.1/2B.1/3C.1/3D.1/23.选择功放电路的晶体管时,应当特别注意以下参数。

A.βB.fTC.PCMD.α4. 晶体管共发射极输出特性经常用一族曲线表示,其中每一条曲线对应一个特定的。

A. iCB.uCEC.iBD.iE5. 某个放大电路,当输入电压从 10mV增大到15mV时,输出电压从 7V变为6.5V,则它的放大倍数为。

A. 100B. 700C. -100D. -7006.共模信号是差动放大电路二个输入端对地电压的。

A. 和的二倍B. 差的二倍C. 和的二分之一D. 差的二分之一7. 滞回比较器当输入幅值足够大的正弦波信号后,其输出为。

A. 正弦波B. 三角波C. 锯齿波D. 矩形波8.需要一个阻抗变换电路,要求输入阻抗大,输出阻抗小,应该选用负反馈放大电路。

A. 电压并联B. 电压串联C. 电流并联D. 电流串联9.带有放大环节的稳压电路中,被放大的量是。

A. 误差电压B. 基准电压C. 输入电压D. 输出取样电压10.互补对称功率放大器的效率最高可达。

A. 100%B. 78.5%C. 50%D. 82.5%二.分析计算题:1. (12分)=1.8K,β=60,Ui=15mV如图,三极管参数rbe(1)试求输出电压Uo(2)试求Ri、Ro2.(12分)如图,t=0时,Uc=0,Ui=1V,试求t=10s后Uo=?已知某电路电压放大倍数为 )101)(101(105f j f j jf A ++-= (1) 试求Aum ,f H ,f L(2) 画出幅频特性。

4.(12分)OCL 互补功放电路如图,已知电源电压为±12V ,T1、T2的饱和压降U CES =2V ,R L =8Ω,(1) 当Ui=8sin ωt 时,输出功率Po=?此时输出波形存在什么失真?(2) 当输入信号足够大时,求电路能达到的最大不失真输出功率Pom 。

苏州大学大二电类专业模拟电路课程试卷及答案10

苏州大学大二电类专业模拟电路课程试卷及答案10

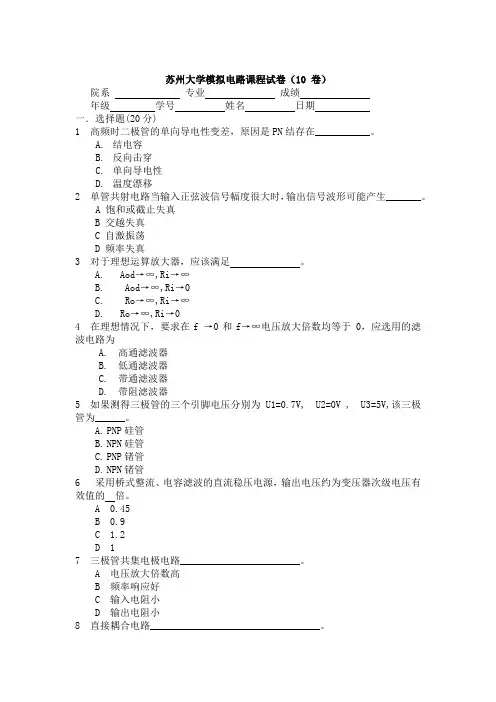

苏州大学模拟电路课程试卷(10 卷)院系专业成绩年级学号姓名日期一.选择题(20分)1高频时二极管的单向导电性变差,原因是PN结存在___________。

A.结电容B.反向击穿C.单向导电性D.温度漂移2单管共射电路当输入正弦波信号幅度很大时,输出信号波形可能产生_______。

A 饱和或截止失真B 交越失真C 自激振荡D 频率失真3对于理想运算放大器,应该满足。

A. Aod→∞,Ri→∞B. Aod→∞,Ri→0C. Ro→∞,Ri→∞D. Ro→∞,Ri→04 在理想情况下,要求在f →0和f→∞电压放大倍数均等于 0,应选用的滤波电路为A.高通滤波器B.低通滤波器C.带通滤波器D.带阻滤波器5 如果测得三极管的三个引脚电压分别为U1=0.7V, U2=0V , U3=5V,该三极管为______。

A.PNP硅管B.NPN硅管C.PNP锗管D.NPN锗管6 采用桥式整流、电容滤波的直流稳压电源,输出电压约为变压器次级电压有效值的倍。

A 0.45B 0.9C 1.2D 17三极管共集电极电路________________________。

A 电压放大倍数高B 频率响应好C 输入电阻小D 输出电阻小8直接耦合电路__________________________________。

A 频率响应差B 受温度漂移的影响小C 前后级静态工作点相互影响D 不能放大直流信号9.差动放大电路二个输入端的对地电压分别为1V和1.2V,则输入信号中的差模成分为。

A. 1.1VB.0.2VC.0.1VD.0.6V10.引入电流负反馈的目的是。

A.提高输入电阻B.降低输入电阻C.提高输出电阻D.降低输出电阻二.分析计算题:1. (15分)如图,分压式偏置单管共射电路,=6V,Rb应取多大?(1)欲使UCEQ(2)试写出直流负载线方程。

=200,试求Au。

(3) 若β=50, rbb'2.(8分)下图中,哪些复合接法是合理的?标出等效的管子类型及管脚。

大学模拟电路试题及答案

大学模拟电路试题及答案

大学模拟电路试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,基本放大电路的放大倍数主要由哪个元件决定?A. 电阻B. 电容C. 晶体管D. 电感2. 理想运算放大器的输入电阻是:A. 有限值B. 无穷大C. 零D. 负值3. 以下哪个不是模拟电路的常见噪声源?A. 热噪声B. 闪烁噪声C. 电源噪声D. 电磁干扰4. 差分放大电路的主要优点是:A. 放大差模信号B. 抑制共模信号C. 降低输入阻抗D. 提高输出阻抗5. 以下哪个不是模拟滤波器的类型?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 非线性滤波器6. 负反馈在放大电路中的作用是:A. 增加放大倍数B. 减少非线性失真C. 增加输入阻抗D. 减少输出阻抗7. 运算放大器的开环增益通常:A. 非常大B. 非常小C. 接近1D. 等于08. 以下哪个是模拟电路中的非线性元件?A. 电阻B. 电容C. 二极管D. 电感9. 模拟电路中,信号的频率响应通常由哪个元件决定?A. 电阻B. 电容C. 晶体管D. 电感10. 以下哪个是模拟电路设计中考虑的稳定性因素?A. 温度B. 电源C. 负载D. 所有选项答案:1-5 CADBB 6-10 BDCCD二、简答题(每题5分,共20分)1. 简述模拟电路与数字电路的主要区别。

2. 解释什么是共模抑制比(CMRR)及其在放大电路中的重要性。

3. 描述运算放大器的基本工作原理。

4. 说明模拟滤波器在信号处理中的作用。

三、计算题(每题10分,共30分)1. 给定一个共射放大电路,晶体管的β值为100,电路的集电极电流为2mA,求放大电路的放大倍数。

2. 设计一个低通滤波器,其截止频率为1kHz,要求计算出所需的电容和电阻值。

3. 给定一个运算放大器电路,输入信号为正弦波,求输出信号的波形和幅度,假设运算放大器为理想运算放大器。

四、分析题(每题15分,共30分)1. 分析差分放大电路的工作原理,并说明其如何抑制共模信号。

大一模拟电路考试题及答案

大一模拟电路考试题及答案

大一模拟电路考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,一个理想的运算放大器具有以下哪些特性?A. 高输入阻抗B. 低输出阻抗C. 无限增益带宽D. 所有以上答案:D2. 以下哪个不是模拟信号的特点?A. 连续时间信号B. 可以是周期性的C. 可以是离散的D. 可以是模拟的答案:C3. 以下哪个电路元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D4. 一个电路的输入电阻为1kΩ,输入电容为10pF,若输入信号频率为1kHz,该电路的输入阻抗是多少?A. 1kΩB. 1.1kΩC. 10kΩD. 100kΩ答案:B5. 以下哪个是共模抑制比(CMRR)的定义?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案:B(以下题目略)二、填空题(每空2分,共20分)1. 在模拟电路中,一个理想的二极管具有________特性。

答案:单向导电2. 一个电路的增益定义为输出电压与输入电压的________。

答案:比值3. 一个RC低通滤波器的截止频率可以通过公式________计算。

答案:f_c = 1/(2πRC)4. 在电路设计中,电源去耦电容的主要作用是________。

答案:减少电源噪声5. 一个电路的相位裕度是指在________时,输出信号与输入信号的相位差。

答案:增益为1(以下题目略)三、简答题(每题10分,共30分)1. 简述什么是负反馈,并说明它在模拟电路中的作用。

答案:负反馈是指将输出信号的一部分以相反相位反馈到输入端的过程。

在模拟电路中,负反馈可以提高电路的稳定性,减小非线性失真,增加增益的线性度,以及提高输入和输出阻抗。

2. 解释什么是超前相位和滞后相位,并给出它们在电路分析中的应用。

答案:超前相位是指输出信号相对于输入信号提前一个相位角,而滞后相位是指输出信号相对于输入信号滞后一个相位角。

模拟电路考试题和答案

模拟电路考试题和答案

模拟电路考试题和答案第一部分:选择题1.运放放大电路的基本组成部分是: A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时,可以发现输出电压始终在变化,这是因为: A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中,输入端的电流为: A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时,输出电压为: A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于: A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分:填空题1.当运放工作在不同的输入信号倍数时,输出电压也会按照输入信号倍数的 _______ 倍进行放大。

2.当电路有一个虚拟地点时,该点的电压等于 ___________。

3.在一个电流放大器中,如果输入电流为2mA,放大倍数为1000,则输出电流为 ___________。

4.当使用负反馈电路时,可以有效地降低电路输出的_______。

第三部分:解答题1.请解释什么是运放的本振?答:运放的本振是指输入端没有任何输入信号时,输出端产生的固定的偏移电压。

这个固定的偏移电压可以导致电路的不稳定性,并且会引入误差。

2.请描述运放的开环增益和闭环增益之间的关系。

答:运放的开环增益是指在没有任何反馈的情况下,运放输出端电压与输入端电压之间的比值。

闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。

闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。

开环增益大,说明运放具有较大的放大能力,但同时也会引入较大的误差。

模拟电路考试题及答案

模拟电路考试题及答案

模拟电路考试题及答案一、选择题(每题3分,共30分)1. 在模拟电路中,理想运算放大器的输入电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:C2. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D3. 理想运算放大器的输出电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:A4. 在模拟电路中,放大器的增益通常用以下哪个参数表示?A. 电压B. 电流C. 功率D. 阻抗答案:B5. 以下哪个是模拟信号的特点?A. 数字化B. 离散C. 连续D. 量化答案:C6. 模拟电路中的反馈可以分为:A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案:D7. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案:B8. 模拟电路中的积分器和微分器分别对应于数学上的:A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案:A9. 模拟电路中,为了减少噪声,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案:C10. 模拟电路中,为了提高信号的稳定性,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案:C二、填空题(每题4分,共20分)1. 在模拟电路中,理想运算放大器的输入电阻是______Ω。

答案:∞2. 理想运算放大器的输出电阻是______Ω。

答案:03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案:负4. 模拟电路中的积分器对应于数学上的______运算。

答案:积分5. 模拟电路中,为了提高信号的稳定性,通常采用______反馈。

答案:负三、简答题(每题10分,共50分)1. 请简述模拟电路与数字电路的主要区别。

答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值,而数字电路中的信号只有有限的几种状态。

模拟电路期中试卷

模拟电路期中试卷

苏州大学模拟电路课程期中试卷共 5 页考试形式闭卷年月院系年级专业学号姓名成绩一、(8分)半导体材料包括那几个种类?分别举例说明。

二、(10分)试在直角坐标系中定性绘制二极管的伏安特性曲线,并标注不同的区域。

三、(12分)说明二极管V -I 特性在正向导通区和截止区内三种简化模型的名称,分别用代数表达式和函数曲线的形式描述这三种简化模型。

四、(10分)右图所示二极管电路中,设二极管是理想的, CC 10V V =,DD 20V V =(正负极性见图), (1)当1D 断开时,求A 、B 、C 三点对地电压A V 、B V 、C V ; (2)试判断1D 导通还是截止?五、(15分)二极管电路如下图(a )所示,其中二极管D 1、D 2的导通电压均为0.7V ,采用恒压降模型。

(1)讨论输入电压I v 分别满足什么条件时会出现仅二极管D 1导通、仅二极管D 2导通以及两个二极管都截止的状况;(2)试作出上述三种状况下的等效电路模型图;(3)若I v 在时间0到T 范围内的时域波形如下图(b )所示,试画出输出电压O v 相应的时域波形。

(a )(b )六、(10分)画出BJT管工作在放大区时的小信号模型电路并作必要的标注。

七、(10分)一个三极管放大电路中,测得BJT三个引脚1、2、3对地电压分别为V1=0.7V,V2=0V , V3=5V,试分析1、2、3分别对应三极管的哪三个引脚,此BJT为NPN还是PNP管,是硅管还是锗管。

八、(25分)在图示电路中,已知晶体管静态时V BEQ=0.7V,共射电流放大系数为β0=80,小信号等效电路参数r bb'=200Ω,r ce忽略不计,各电阻R b1=56 kΩ,R b2=20kΩ,R e=2 kΩ,R c=3.3kΩ,R s=500Ω,R L=6.2kΩ,各电容对交流信号可视为短路,电压源V CC=16V。

(1)作出电路的直流通路图,并估算电路的静态基极偏置电压V B、静态基极和集电极偏置电流I B和I C,以及集电极-射极间静态偏置电压V CE。

苏州大学研究生入学考试模电试卷 (5)

苏州大学研究生入学考试模电试卷 (5)

苏州大学2003年研究生入学考试试卷模拟电路试题共9页一.填空题:本大题共4个小题,每小题2分,共8分。

请把答案填在题中的横线上。

1. 一个放大电路的对数幅频特性如下图所示。

由图可知,该电路中频电压放大倍数为,输入信号频率f=108时的电压放大倍数为。

dB10 102 103 104 105 106 f(Hz)2.现要求组成一个三级放大电路,希望从信号源索取的电流小,带负载的能力强,电压放大倍数大。

一般情况下,您将如何设计这个电路。

请在括号中选择相应的电路填在下图所示的方框中(共射电路、共集电路、共基电路)。

3.请从后面的括号中选择相应电路名称填在下图所示曲线下面的横线上。

(过零比较器、单限比较器、双限比较器、滞回比较器、高通滤波器、低通滤波器、带通滤波器、带阻滤波器、积分电路、微分电路、比例电路、求和电路。

)4.如果测得三极管的三个引脚电压分别为U1=0.7V, U2=0V , U3=5V, 则引脚1,2,3分别为___极、____极和_____极,该三极管为______类型,其半导体材料为,该三极管工作于输出特性曲线的区。

二.分析计算题:本大题共7个小题,共52分。

1.(本小题共10分)图示单管共射电路中,已知晶体管β=100,r bb'=200,饱和压降U CES=0.3V,(1)求静态工作点I CQ,U CEQ(2分)(2)画出微变等效电路(1分)(3)求电压增益Au,输入电阻Ri,输出电阻Ro(3分)(4)求断开电容Ce以后的电压增益Au(2分)(5)求此电路的最大不失真输出电压(2分)图示一仪表放大器电路,输入电压Ui=Ui1—Ui2,(1)试求电压放大倍数Au=Uo/Ui(4分)(2)如果A点不接地,改为接+2.5V电压,试求输出电压Uo与输入电压Ui的关系式(2分)3.(本小题共6分)RC正弦波振荡电路中R3=10kΩ,C=0.022μF,若希望产生频率为2kHz的正弦波,(1)计算电阻R和R4的值(2分)(2)若R4用热敏电阻来稳定幅度,应选用正温度系数还是负温度系数的热敏电阻?(1分)(3) 说明该电路存在哪些反馈、反馈的类型(电压/电流,并联/串联,正/负)以及反馈系数。

苏州大学模拟电路课程试卷(总集)下

苏州大学模拟电路课程试卷(总集)下

苏州大学模拟电路课程试卷(16 卷)共3页院系专业成绩年级学号姓名日期填空(20分):1.本征半导体中掺入三价元素的院子,形成型半导体。

2.PN结在平衡的条件下,N区侧带离子。

3.三级管掺杂浓度最高的是区。

4.稳压管稳压工作时接正电压的是极。

5.P型半导体中少子是,且随变化而变化。

6.理想运放的差模放大倍数为,共模抑制比为。

7.射极输出器的输入电阻,而输出电阻。

8.采用差模放大电路是为了抑制。

9.在示波器上看到的单级共射放大电路的饱和失真是在半周,而截止失真是在半周。

10.小型直流稳压电源一般分为四个环节,第二个环节是。

分析计算:(10分)试用同相乘法器构成立方运算电路,使uo与(uI)3成正比。

2. (10分)测得一晶体管的二个管脚上流进的电流为0.05mA和2mA,求另一管脚上的电流大小、方向及计算β值并判断该管为NPN型还是PNP型。

3.(10分)电路如图,求Uo~Ui的关系式。

4. (15分)一放大电路如图:已知rbe=1k, β=50,试求:(1)小信号模型图;(2)电压放大倍数Au=Uo/Ui ;(3)输入电阻Ri,输出电阻Ro。

5.(12分)理想运放组成的电路如图,试:导出Uo~Ui的关系式;若R1=20 kΩ, R2=200 kΩ, R3=20 kΩ,R4=10 kΩ,Au=Uo/Ui=?6.(11分)上题电路中,要求︱Au︱=60,调整R4来达到要求,则R4=?7. (12分)利用W7805组成的稳压电路,若想得到1~10V得可调电压,试设计电路。

苏州大学模拟电路课程试卷(17 卷)共3页院系专业成绩年级学号姓名日期填空(20分):1.P型半导体是在本征半导体的基础上掺入了元素。

2.PN结又称为区。

3.晶体管的输出特性分为个区,模拟电子线路工作在区。

4.晶体管参数ICBO、ICEO的关系式是。

5.绝缘栅型场效应管的三个极分别是、、。

6.放大电路的输出电阻越,带负载能力越强。

7.对信号而言,射极输出器放大的是信号的。

苏州大学大二电类专业模拟电路课程试卷及答案8

苏州大学大二电类专业模拟电路课程试卷及答案8

苏州大学模拟电路课程试卷(8 卷)院系 专业 成绩 年级 学号 姓名 日期一.填空:(20分)1. 差动放大电路共模抑制比越高,表明抑制零点漂移的能力越_____(A. 强 B.弱)。

2. 理想运放的Aod=________,Rid=__________,Ro=____________。

3. 若放大器内部存在非线性失真,则引入负反馈后失真系数_______(A. 增大 B.减小 C.不变)。

4. 放大电路为稳定静态工作点, 应该引入_______(A. 交流B. 直流)负反馈。

5. 当运放处于深度负反馈时,可以运用_____和_______概念,_____是______的特殊情况(A. 虚地 B.虚短 C.虚断)。

6. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。

7. _________比较器只有一个阈值。

2. 文氏电桥振荡器的选频网络具有_______(A. 带通 B. 带阻)特性。

3. 整流电路的主要目的是____________________________________。

4. 共模抑制比是指_______________和__________________的比值。

二.分析计算题:1. (10分)图示场效应管电路中,已知场效应管的I DSS =1mA 、U GS(off)=-1V ,试求I D 。

2. (12分)图示差动放大电路中,两个三极管的β=60,r bb'=200,(1)试求I CQ2 ,U C2(2) 求Aud ,Rid ,Ro111020)(++=f f Q j f f j Aup Au3. (10分)已知,试推导图示电路的Au、Ri、Ro。

若gm4. (14分)图示电路,试求开关K打开和闭合两种情况下Uo 和Ui关系。

分析下列电路能否产生正弦波振荡。

(a) (b)6.(12分)图示电路中,已知A1、A2为理想运放,其最大输出电压幅度为±15V,试求(1) Ui=1V时的UO1、UO2、UO(2) Ui=1V时的UO1、UO2、UO(3)说明A1、A2各构成什么电路。

21电气苏州大学试卷

21电气苏州大学试卷

21电气苏州大学试卷苏州大学模拟电路课程试卷(21卷)共3页一、填空(20分):1、PN结在平衡的条件下,N区侧带__离子。

2、一两级放大器,第一级增益20dB,第二级40dB,总增益为__。

3、随着温度的升高,三极管参数ICEO__,UBE__。

4、场效应管和三极管相比,其输入阻抗__。

5、稳压管稳压工作时接正电压的是__极。

6、射极输出器的输入电阻__,而输出电阻__。

7、在示波器上看到的单级共射放大电路的饱和失真是在__半周,而截止失真是在__半周。

8、小型直流稳压电源一般分为四个环节,第二个环节是__。

9、处于放大状态的三极管三极间的电压关系是__。

(a)UвE>0,UcE>0(b) |UвE|>0,Ucв>0(c) |UcE|>| Uвe10、影响放大器低频特性的主要因素是__。

(a)三极管的极间电容(b)B参数随频率变化而变化(c)耦合点融合旁路电容(d)温度二、分析计算:1、(10分)设计一个测量晶体管IcEo的电路。

2、(10分)理想运放组成的电路如图,说明图(a)、(b)的反馈类型。

3、(10分)理想运放电路如图,求其传输特性。

4、(16分)双入单出差动放大器如图,已知B=100,rbb=300Ω,UBE=0.7V,求:(1) 静态工作点Q;(2) 小信号模型;(3)差模电压放大倍数Aud;(4)差模输入电阻、输出电阻Rid、Rod.5、(11分)理想运放组成的电路如图,导出 Uo~Ui的关系式。

6、 (11分)上题电路中若输入如图 Ui 波形,画出输出波形,设:Rf=200kΩ,C=25μF。

7、(12分)倍压整流电路如图,简述工作原理,当RL=∞,输出Uo(Av)为多少伏?参考答案共1页一、填空:1、正2、60dB 3.增大,减小 4、高 5、负 6、高,低 7、负,正 8、整流 9、C 10、C二、分析计算:1.2、(a)电压并联负反馈;(b)电压串联负反馈;3.4、(1)IBQ=5μA,ICQ=0.5mA,UCEQ1=4.2VUCEQ2=7.7V(2)Aud=-23.6;(3)Rid=21.2k,Rod=10k;5、Uo=Ui+(1/RC)∫Ui dt6、7、正半周D1通,负半周D2通,Uo(AV)=2√2 U2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

苏州大学模拟电路课程试卷(1 卷)共4页院系 专业 成绩 年级 学号 姓名 日期一. 填空题:(20分)1. PN 结伏安特性方程为I=_____________________。

2. 高频时二极管的单向导电性变差,原因是PN 结存在___________(A. 结电容 B. 反向击穿 C. 单向导电性)。

3. 温度升高时,二极管的正向导通压降将 。

(A. 增大 B. 减小 C. 不变)4. 单管共射电路当输入正弦波信号幅度很大时,输出信号波形可能产生_______和_________失真(A 饱和 B 截止C 交越 D 频响)。

5. 放大器为了稳定放大倍数,可以引入______(A.交流 B.直流)。

6. 100μV ~10V 范围内的音频信号, 经过_____(A.对数 B.指数 C.乘法)运算电路处理后,可以用0V ~10V 范围的电压表反映。

7. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。

8. ___________(A 简单 B 滞回 C 窗口 D 三态)比较器在输入电压足够高和足够低的时候,输出电平是相同的。

9. 正弦波振荡器按照选频网络的元件类型可分为三类:_____________、_______________和_________________。

10. 滤波电路的主要目的是____________________________________。

二.分析计算题:1.(16分)图示单管共射电路中,已知晶体管β=100,r bb'=200,(1)求I CQ ,U CEQ(2)求r be(3) 画出微变等效电路(4) 求Au ,Ri ,Ro2.(12分)1110200)(++=f f Q j f f j f f Q j AupAu图示差动放大电路中,两个三极管的β=60,r bb'=200,(1)试求I CQ1 ,U C1(2) 求Aud ,Rid ,Ro(3) 求Auc3.(8分)判断如下电路的反馈类型(电压/电流,并联/串联,正/负)。

若电路中存在本级和级间反馈,只需判断级间反馈。

(a)(b)4.(10分)图示放大电路中,试求电压放大倍数Au (Au=21Ui Ui Uo )5.(10分)图示滤波器电路中, (10分)(1) 试求传递函数Au=Uo/Ui(2) 说明是何种滤波电路(高通/低通/带通/带阻)6.(10分)试求图中电压比较器的阈值,并画出传输特性曲线。

(8分)7.(12分)图示串联型稳压电路中,(1)试画出四个整流二极管(2)求滤波电容两端的电压Uc(3)求输出电压Uo的可调范围苏州大学模拟电路课程试卷(2 卷)共4 页院系 专业 成绩 年级 学号 姓名 日期一. 填空题:(20分)1. 温度升高时,三极管的β将要 。

(A. 增大 B. 减小 C. 不变)2. 多级放大器的级间耦合方式有_____________ 、_______________和 ____________________等三种。

3. 如果测得三极管的三个引脚电压分别为U1=0.7V , U2=0V , U3=5V , 则引脚1,2,3分别为___、____和_____极。

该三极管为______类型(A. PNP B. NPN)4. 中频和高频时,三极管分别采用__________和_____________等效模型来分析。

5. 放大电路为扩展频带,可以引入________(A.直流 B.交流)负反馈。

6. 反相比例放大电路中,将反馈电阻改为电容,则成为________电路。

7. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。

8.电路9. 振荡频率在100Hz ~1kHz 范围内可调的正弦波振荡器可采用___________(A RC B LC C 石英晶振)振荡电路。

10. 三端集成稳压块内部采用的是_________(A. 串联 B. 并联)型稳压电路。

1102020)()(++=f f Q jf f j f f j Aup Au二.分析计算题:1.(16分)图示单管共射电路中,已知晶体管β=100,r bb'=200,(1)求I CQ,U CEQ(2)求r be(3)画出微变等效电路(4)求Au,Ri,Ro2.(10分)电路如图所示,晶体管的β均为80,r be均为1.5kΩ,静态工作点合适,求解Au,Ri,Ro 。

3.(8分)判断如下电路的反馈类型(电压/电流,并联/串联,正/负)。

若电路中存在本级和级间反馈,只需判断级间反馈。

(a)(b)4.(12分)图示放大电路中,试求输出电压与输入电压的函数关系。

5.(12分)RC正弦波振荡电路中R3=10kΩ,C=0.022μF,若希望产生频率为2kHz的正弦波,(1)计算电阻R和R4的值(2)若R4用热敏电阻来稳定幅度,应选用正温度系数还是负温度系数的热敏电阻?6.(12分)如图,一个双电源乙类功率放大电路,若要求Pom=10W,R L=15Ω,(1)试求电源电压(忽略U CES)。

(2)计算对功放管参数的要求(3)若Ui=2sin2π×103t,试画出Uo波形。

7.(10分)图示稳压电路,要求Uo=6V, I L=0~50mA, Ui=15V,电网电压波动范围±10%,稳压管Pz=0.5W,Izmin=5mA,(1)求R的取值范围。

(2)U2=?苏州大学模拟电路课程试卷(3 卷)共4 页院系 专业 成绩 年级 学号 姓名 日期一.填空:(20分)1. 三极管共基极电路的主要优点是__________________________。

2. 阻容耦合电路存在______________________________的缺点。

3. 高频时,单管共射电路的放大倍数将_________( A.增大 B. 减小 C. 不变),增益带宽积将________(A.增大 B. 减小 C. 不变)。

4. 用于放大电路时,场效应管工作于特性曲线的____________区。

5. 要求放大电路输入电阻大, 输出电阻小,应该引入________负反馈。

6. 反相比例放大电路中,将反馈电阻改为二极管,则成为________电路。

7. 已知则此电路为_________(A. HPF B. LPF C. BPF D. BEF)滤波电路。

8. 已知电路的传输特性如下, 则相应的电路为________电路Ux9. 对于乙类功率放大电路,当输入信号幅度较小时存在_________失真。

10. 正弦波振荡电路的幅值平衡条件是________________________。

二.分析计算题:1.(20分)图示单管共射电路中,已知晶体管β=100,r bb'=100,(1)求I CQ ,U CEQ(2)求r be(3) 画出微变等效电路(4) 求Au ,Ri ,Ro1112020)()(+++=f f Q jf f j f f j Aup Au(5) 求最大不失真输出电压2. (10分)电路如图所示,晶体管的β均为80,r be 均为1.5k Ω,场效应管的g m为3mS ,静态工作点合适,求解Au ,Ri ,Ro 。

3. (10分)图示放大电路中,试求电压放大倍数Au (Au=21Ui Ui Uo )4. (10分)图示滤波器电路中,(1) 试求传递函数Au=Uo/Ui(2)说明是何种滤波电路(高通/低通/带通/带阻)5. (8分)判断如下电路的反馈类型(电压/电流,并联/串联,正/负)。

若电路中存在本级和级间反馈,只需判断级间反馈。

(a)(b)6.(10分)图示振荡电路,(1) 说明放大电路的组态及振荡电路类型。

(2) 标注振荡线圈同名端。

(3) 若C3=100pF,振荡频率f=700kHz,试求谐振回路的电感L。

图示OTL功放电路,Vcc=24V,(1) 若忽略T1、T2的饱和压降,试求最大不失真输出功率Pom。

(2) 若U CES=1V,为保证Pom=8W,Vcc=?(3) 若将电路改为OCL功放,Vcc=±24V,求忽略U CES时的Pom。

苏州大学模拟电路课程试卷(4 卷)共4页院系专业成绩年级学号姓名日期一.填空题:(20分)1.三极管共集电极电路的主要优点是________________________。

2.直接耦合电路的缺点是__________________________________。

3.稳压管工作于伏安特性曲线的_______区。

4.采用差动电路可以克服________________。

5.低频或高频时,负反馈放大电路因附加相移可能发生_________(A.失真 B.自激)。

6.________(A.无源B.有源)滤波电路不会产生自激振荡。

7.电压比较器电路中运算放大器工作于__________或者___________状态(A.开环 B.正反馈 C.负反馈)。

8.可以工作于单一电源下的功放电路类型是_______________型。

(A. OTLB. OCL)9.直流电源中,滤波环节属于________滤波(A. LPF B. HPF C. BPF)。

10.将LPF和HPF滤波器串接起来,可能构成___________滤波器。

二.分析计算题:1.(16分)图示单管共射电路中,已知晶体管β=100,r bb'=200,(1)求I CQ,U CEQ(2)求r be(3)画出微变等效电路(4)求Au,Ri,Ro2.(12分)图示差动放大电路中,两个三极管的β=60,r bb'=200,(1)试求I CQ1 ,U C1(2)求Aud,Rid,Ro(3)求Auc3.(8分)判断如下电路的反馈类型(电压/电流,并联/串联,正/负)。

若电路中存在本级和级间反馈,只需判断级间反馈。

(a)(b)4.(12分)如图,已知Ui1=0.5V,Ui2=-2V,Ui3=1V,(1)A1、A2构成何种单元电路?(2)求Uo(3)确定R3的大小。

5.(12分)图示滤波器电路中,(1)试求传递函数Au=Uo/Ui(2)说明是何种滤波电路(高通/低通/带通/带阻)6. (8分)判断图示电路是否满足自激振荡的相位条件。

(a) (b)7. (12分)=15Ω,试求电源电压的设计一个双电源乙类功率放大电路,若要求Pom=10W,RL最小值(忽略U)。

(8分)CES苏州大学模拟电路课程试卷(5 卷)共4 页院系专业成绩年级学号姓名日期一.填空:(20分)1.与三极管相比,场效应管的主要优点是_________________。

2._______(A. RC B. LC C. 石英晶体)正弦波振荡电路的频率稳定性好。

相关文档
最新文档
