浅基础1(2.1概述 2.2浅基础的类型)

成无肋式或有肋式两种 .
2016/5/30
21
2.刚性基础与扩展基础
2016/5/30
22
2.刚性基础与扩展基础
2016/5/30
23
2.刚性基础与扩展基础
现浇柱下钢筋混凝土基础的截面常做成台阶形或角 锥形；预制柱下的基础一般做成杯形基础 . 扩展基础在施工前常在基坑地面铺一层强度等级为 C10的混凝土垫层，其厚度一般为100mm，其作用在于 保护坑底不被人为扰动和雨水侵蚀，同时改善基础的施工
保护环境和节约资源的原则；根据岩土工程勘察资
料，综合考虑结构类型，材料及施工条件等因素， 精心设计。 常见基础有：浅基础、深基础、深浅结合基础。 天然地基上浅基础优点：便于施工，工期短，造
价低，如能满足强度和变形要求，宜优先采用。
本章主要讨论天然地基上浅基础的设计原理和方
法，也适用于人工地基上的浅基础。
2016/5/30 36
2.刚性基础与扩展基础
荷载效应：
2016/5/30
37
2.刚性基础与扩展基础
2.3.1
与建筑物有关的条件
设备条件：在确定埋深时，需考虑给排水、供
热管道的标高。原则上不许管道从基础底部通 过通过，一般可在基础上设洞口，洞口顶面与 管道之间要留有足够的净空高度。
2016/5/30
两方调整不均沉降图。图2-7、2-8。
2016/5/30
27
2.刚性基础与扩展基础
2.2.5 筏形基础
面积较大或使用要求抗弯刚度大，整体性好。
2016/5/30
28
2.刚性基础与扩展基础
2.2.6 箱型基础
箱型基础是由钢筋混凝土的底板、顶板、侧墙 及一定数量的内隔墙构成封闭的箱体。
2016/5/30
2016/5/30
17
2.刚性基础与扩展基础
（3）计算挡土墙土压力、验算地基和斜坡稳定及滑
坡推力时，传至基础底面上的荷载效应应按承载能力极限 状态下荷载效应的基本组合值，但其分项系数均为1.0； （4）确定基础高度、支档结构截面、计算基础或支挡 结构内力、确定配筋和验算材料强度时，传至基础底面上 的荷载效应应按承载力极限状态下荷载效应的基本组合值，
4）相邻建筑距离过近，可能产生倾斜时；
5）地基内有较厚的或厚薄不均的填土，其自重固结未完成时；
2016/5/30 13
2.刚性基础与扩展基础
2.1.3
设计原则
（4）对经常受水平荷载作用的高层建筑、高耸结构、挡土 墙及斜坡上或边坡附近的建筑物和构筑物，尚验算稳定性； （5）基坑工程验算稳定； （6）地下水较浅，建筑地下室或地下构筑物存在上浮问题 时，进行抗浮验算。
2.刚性基础与扩展基础
2.1.2浅基常规设计法
常规设计法，把上部 结构、地基、基础三者分
离开来，分别对三者进行 计算。例框架结构图2-1。
2016/5/30 5
2.刚性基础与扩展基础
先视框架柱底 端为固定支座，将
框架分离出来，按
（b）图计算荷载作
用下框架内力。
2016/5/30
6
2.刚性基础与扩展基础
29
2.刚性基础与扩展基础
2.2.7 壳体基础
烟囱、水塔、贮仓、中小型高炉等各类筒形构筑物基础的
平面尺寸较一般独立基础大，为节约材料，同时使基础结构有较
好的受力特性，常将基础做成壳体形式，称为壳体基础。其常用 形式有正圆锥壳、M型组合壳、内球外锥组合壳等。 材料省、造价低，抗压性能好。
2016/5/30
低温冻胀高温干缩的效应。
深埋
2016/5/30
35
2.刚性基础与扩展基础
2.3.1
与建筑物有关的条件
荷载效应：对于竖向荷载大，地震力和风力等水平荷载 作用也大的高层建筑，基础埋深适当加大，以满足承载 力变形，稳定性，如箱基础埋深应满足抗滑要求，筏基、 箱基不宜小于建筑高度的1/15，桩筏或桩箱基础（不包 括桩长）不宜小于建筑高度的1/18~1/20；对于受有上 拔力的基础，应有较大的埋深以提供所需的抗拔力，如 电塔，应有较大的埋深满足抗拔力的要求；基岩上的高 层埋深应满足抗滑要求；烟囱、水塔等高耸结构应满足 抗倾覆稳定性要求；对于室内地面荷载较大或有设备基 础的厂房、仓库，应考虑对基础内侧的不利影响。
2016/5/30
33
2.刚性基础与扩展基础
2.3.1
与建筑物有关的条件
使用功能及用途 荷载效应 设备条件
2016/5/30
34
2.刚性基础与扩展基础
2.3.1
与建筑物有关的条件
使用功能及用途：有无地下室，地下设备和
地下设施，半埋式结构物等；冷库或高温炉 窑确定埋深时，应考虑热传导引起地基土因
38
2.刚性基础与扩展基础
2.3.2 工程地质条件


持力层：直接承受基础的土层，其下的各土层称为下卧层。
地基受力层：条基底面下深度3b，独基下1.5b，且厚度不小于
5m范围（沉降计算深度）。为满足承载力和变形要求，基础应
埋在良好的土层上，在受力层内有下卧层时，下卧层承载力变 形也应满足要求。 良好土层：对小型建筑。粘土坚硬，硬塑，可塑状态粘土层。 中密（15<N<30）,密实（N>30）状态的砂土，碎石土及低、中
条件。
2016/5/30 24
2.刚性基础与扩展基础
2.2.2 联合基础
指同列相邻两柱公共的钢筋混凝土基础。 相邻两柱距小或一柱在边或基地面积不足或荷载偏心过大。也 可用于调整相邻两柱间的沉降差或防止两者之间的相向倾斜。 图25
联合基础也可用于调整相邻两柱 的沉降差或防止两者之间的相向倾斜。
2016/5/30
图2-3 。
2016/5/30 19
2.刚性基础与扩展基础
刚性基础可用于六层和六层以下（三合土基 础不宜超过四层）的民用建筑和墙承重的厂房。
常见基础有砖基础、毛石基础、三合土基础、灰
土基础、混凝土基础和毛石混凝土基础。
2016/5/30
20
2.刚性基础与扩展基础
墙下钢筋混凝土条形基础多用于地质 条件较差的多层建筑物，其截面形式可做
按标准贯入锤击数N确定砂土密实度 N ≤10 N值 10＜N ≤15 15＜N ≤30 密实度
2016/5/30
N＞30
松散
稍密
中密
密实
40
2.刚性基础与扩展基础
基础埋深确定原则 a.自上而下都是良好土层，埋深由其它条件和最小埋 深确定。 b.自上而下都是软弱土层，不满足承载力变形要求， 则应采用连续基础、人工地基或深基础。 c.上为软弱土层，下部为良好土层。持力层选择取决 于上部软弱土层厚度。〈2m就选下部良好土层为持 力层，较厚时按b处理。 d.上部为良好土层，下部为软弱土层。对低层建筑宜 选上层为持力层尽量浅埋、加大基底到软弱层距离， 应力扩散，需验算下弱层承载力。 e.当地基持力层倾斜时，同一建筑基础可以采用不同 埋深，由深到浅过渡。
2016/5/30 3
2.刚性基础与扩展基础
2.1.1
浅基设计内容
1）选择基础材料，类型，进行平面布置； 2）确定地基持力层和基础深度； 3）确定地基承载力；
4）确定基础底面尺寸，变形稳定验算；
5）进行基础结构设计；（内力分析、截面计算、满
足构造要求）
6）绘制基础施工图、提出施工说明。
2016/5/30 4
25
2.刚性基础与扩展基础
2.2.3 柱下条形基础
地基较软弱，荷载分布不均，用扩展基础可能发生较 大不均匀沉降时，将一方向上若干柱子的基础连成一体。
常用于软弱地基上框架或排架结构
柱下条形基础常用于软弱地基上框架结构或排架结构 的基础形式。
2016/5/30 26
2.刚性基础与扩展基础
2.2.4 交叉条形基础
由于地基问题可能造成建筑物破坏或影响正常使
用的程度，将地基基础设计划分为三个设计等级， 见表2-1。
2016/5/30 10
2.刚性基础与扩展基础
设计等级 重要的工业与民用建筑 30层以上的高层建筑 体型复杂，层数相差超过10层的高低层连成一体建筑物 大面积的多层地下建筑物（如地下车库、商场、运动场等） 甲 级 对地基变形有特殊要求的建筑物 复杂地质条件下的坡上建筑物（包括高边坡） 对原有工程影响较大的新建建筑物 场地和地基条件复杂的一般建筑物 位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程 乙 级 除甲级、丙级以外的工业与民用建筑物 场地和场基条件简单、荷载分布均匀的七层及七层以下民用建筑及一般工 业建筑物；次要的轻型建筑物 建筑和地基类型
丙
级
2016/5/30
11
2.刚性基础与扩展基础
2.1.3
1.对地基计算要求
设计原则
基础设计分三个等级：甲、乙、丙 地基基础设计应符合下列相应规定： （1）所有基础均应满足承载力计算规定；
（2）甲、乙级基础均应按地基变形设计；
2016/5/30
12
2.刚性基础与扩展基础
2.1.3
设计原则
（3）表2—2所列丙级可不做变形验算，但属下列情况之一， 仍作变形验算； 1）地基承载力特征值小于130KPa，且体型复杂的建筑物； 2）在基础上或附近有地面堆载或相邻荷载差异较大，可能引起 地基产生过大的不均匀沉降时； 3）软弱地基上的建筑物存在偏心荷载时；
构相互作用。
2016/5/30 8
2.刚性基础与扩展基础
浅基设计存在问题
2）常规法应满足下列条件：沉降较 小或较均匀，基础刚度较大；对连续基础 荷载柱距均匀。
2016/5/30
9
2.刚性基础与扩展基础
2.1.3
设计原则
《建筑地基基础设计规范》GB50007-2011根 据地基复杂程度、建筑物规则和功能特征，以及
压缩性土。
软弱土层，压缩系数高，软塑、流塑粘土，松散状态砂土，未
源自文库
处理填土，高压缩性土层；
2016/5/30 39
2.刚性基础与扩展基础
标准贯入试验
标准贯入试验：是用规定的锤重 （63.5kg）和落距（76cm）把标准贯入器 （带有刃口的对开管，外径50mm，内径 35mm）打入土中，记录贯入一定深度 （30cm）所需的锤击数N的原位测试方法。 N反映了土层的松密和软硬程度，是一种简 便的测试手段。 《岩土工程勘察规范》（GB 50021-94)
选择基础埋置深度
也就是选择合适的地基持力层
持 力 层
是基础设计重要一环，关系到
地基基础方案的优劣，造价的
下 卧 层
高低，施工难易。
2016/5/30 32
2.刚性基础与扩展基础
选择基础埋置深度应考虑的因素：
与建筑物有关的条件
工程地质条件
水文地质条件
地基冻融条件
场地环境条件
30
2.刚性基础与扩展基础
思考题
1、地基基础设计等级如何划分的？对地基变形
是如何规定的？
2、浅基础设计内容有哪些？
3、什么是浅基础设计常规设计方法？
4、浅基础根据结构形式分哪几种？每种形式各自
有什么特点？
2016/5/30 31
2.刚性基础与扩展基础
2.3 基础埋置深度选择
基础埋置深度：指基础底面至 地面（设计地面）的距离。
再把求得柱脚支反 力作为基础荷载反方
向作用于条形基础上。
并按直线分布假设计
算基底反力，求得基
础截面内力。
2016/5/30
7
2.刚性基础与扩展基础
浅基设计存在问题
1）满足了静力平衡条件，但忽略了三者变形的连
续性，地基础变形与沉降应相一致，满足变形协调条 件。 地基越软，计算与实际差距越大，合理分析应满 足静力平衡，变形两个条件，复杂情况应采用上下结
2016/5/30
14
2.刚性基础与扩展基础
2016/5/30
15
2.刚性基础与扩展基础
2016/5/30
16
2.刚性基础与扩展基础
2.关于荷载取值规定
地基基础设计时，所采用的荷载效应最不利组合与相应的
抗力限制应按下列规定采用：
（1）按地基承载力确定基础底面积、埋深时，按正常使用 极限状态下荷载效应标准组合。相应抗力采用承载力特征值； （2）计算地基变形时，传至基础底面上荷载效应按正常使 用极限状态下荷载效应准永久组合，不应计入风荷载、地震作 用。相应限值为地基变形允许值。
2.刚性基础与扩展基础
第2章. 浅基础
2.刚性基础与扩展基础
回答下列问题
1、什么是地基？基础？ 持力层和下卧层及软弱下卧层? 2、基础工程设计的基本要求有哪些？ 3、为什么说基础工程在建筑工程中 是至关重要的？
2016/5/30
2
2.刚性基础与扩展基础
2.1 概述
地基基础设计时，必须坚持因地制宜，就地取材，
采用相应的分项系数。
（5）由永久荷载效应的基本组合值可取标准组合值的
1.35倍。
2016/5/30 18
2.刚性基础与扩展基础

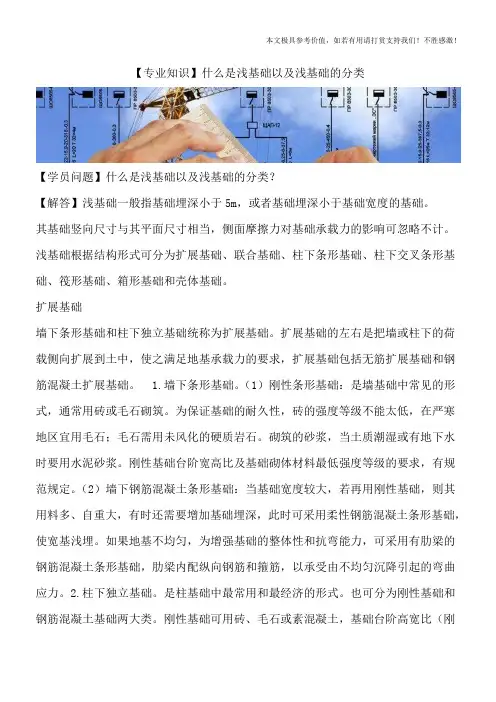

2.2
浅基础类型
2.2.1 扩展基础
扩展基础是把荷载侧向 扩展到土中，使之满足地基
承载力和变形的要求。扩展
基础包括无筋扩展基础（刚
性基础 ) 。钢筋混凝土扩展
基础（柔性基础）。图2-2、
