HONEYWELL 门禁 WinPak 2005 操作手册-CN
WinPAK门禁系统标准方案整理版
Winpak门禁系统可根据客户需求进行定制化开发，满足不同客户的特殊需求。
定制化需求
市场定位
智能化
集成化
移动化
发展趋势
谢谢您的观看
THANKS
Winpak门禁系统可以实现多级管理，可以灵活设置不同的管理权限，同时还可以与其它安防系统集成，实现统一管理。
Winpak门禁系统支持多种认证方式，包括密码认证、刷卡认证、生物识别认证等多种方式，可根据客户需求进行选择。
Winpak门禁系统支持实时监控功能，可以实时监测门禁点的出入记录，支持远程监控和本地监控两种模式。
Winpak门禁系统支持数据分析和统计，可以及时发现异常情况，同时还可以为其他安防系统提供数据分析支持。
Winpak门禁系统的功能特点
集成化管理
可视化监控
智能化的数据分析
多样化的认证方式
工作电压：12VDC工作电流：≤100mA通讯速率：19200bps通讯协议：RS485显示方式：LCD显示屏输入电压：100-240VAC输入电流：≤1A输出电压：12VDC输出电流：≤100mA工作温度：-25℃~55℃
实施难点
分析Winpak门禁系统实施过程中的难点和可能遇到的问题，并提供解决方案。
要点三
项目案例二
展示另一个Winpak门禁系统应用项目，重点介绍项目的特点和亮点，以及在实施过程中的经验和教训。
项目案例一
介绍一个典型的Winpak门禁系统应用项目，包括项目背景、方案设计、实施效果等方面的详细信息。
稳定性
Winpak门禁系统经过多年的市场验证，系统稳定可靠，故障率低，可确保门禁系统的正常运行。
安全性
Winpak门禁系统采用先进的加密技术，保障系统和数据的安全性。同时，支持多种权限管理，对人员进出门禁系统针对高端市场，主要应用于政府机关、金融机构等对门禁安全性要求较高的场所。

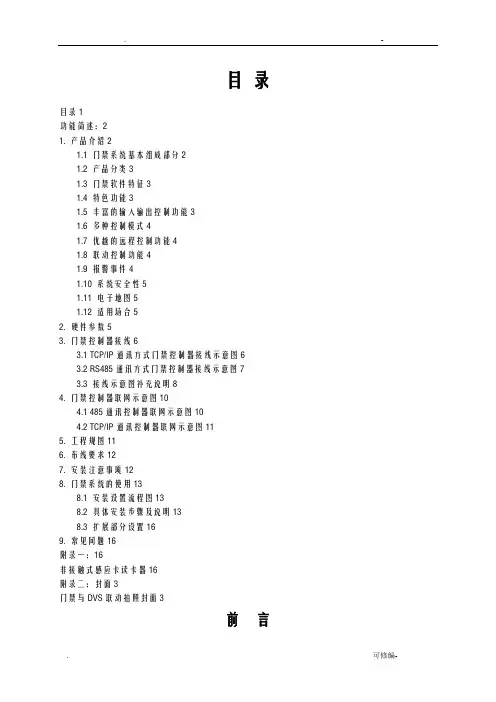

门禁控制器使用手册
目录目录1功能简述：21. 产品介绍21.1 门禁系统基本组成部分21.2 产品分类31.3 门禁软件特征31.4 特色功能31.5 丰富的输入输出控制功能31.6 多种控制模式41.7 优越的远程控制功能41.8 联动控制功能41.9 报警事件41.10 系统安全性51.11 电子地图51.12 适用场合52. 硬件参数53. 门禁控制器接线63.1 TCP/IP通讯方式门禁控制器接线示意图63.2 RS485通讯方式门禁控制器接线示意图73.3 接线示意图补充说明84. 门禁控制器联网示意图104.1 485通讯控制器联网示意图104.2 TCP/IP通讯控制器联网示意图115. 工程规图116. 布线要求127. 安装注意事项128. 门禁系统的使用138.1 安装设置流程图138.2 具体安装步骤及说明138.3 扩展部分设置169. 常见问题16附录一：16非接触式感应卡读卡器16附录二：封面3门禁与DVS联动拍照封面3前言欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。
功能简述：●外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。
●真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。
按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。
●采用符合外来发展趋势的TCP/IP协议（局域网）接口和RS485接口。
●门禁控制系统具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。
●门禁控制器兼容性更强，具备与国际标准wiegand-格式的各种类型的读卡器配套使用，可满足不同客户的实际需求。
●门禁控制器允许接入wiegand格式读头1~4个，根据产品型号不同门可接外出按钮或读卡器。
●读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。
霍尼韦尔 Honeywell安防系统安装和设置指南
4 系统操作 ................................................................................................................................. 42
4.1 安全密码 .......................................................................................................................... 42 4.2 紧急键.............................................................................................................................. 42 4.3 键盘功能 .......................................................................................................................... 43 4.4 报警声音通知（双向语音功能）...................................................................................... 44 4.5 “Follow Me”提示功能..................................................................................................... 45 4.6 “Follow Me”系统语音播放功能 ...................................................................................... 46 4.7 退出错误警报显示 ........................................................................................................... 46 4.8 故障情形 .......................................................................................................................... 46 4.9 测试模式 .......................................................................................................................... 47
HONEYWELL 门禁 WinPak 2005 操作手册-CN
注意：本文中包含的软件注册为“仅提供服务”，不用于特定的应用。 不能将此软件看作是或解释为“良好”（根据美国统一商法和适用的州 法律的含义中对产品的定义）。霍尼韦尔既不承诺会继续生产此软件或 任何其它兼容的软件，也不承诺会在任何给定的地区销售软件。
文件 F-051-685-00 版本 A
用户保密与许可协议
用户保密与许可协议
重要：在开始使用任何霍尼韦尔公司（下文简称“霍尼韦尔”）的软件 之前必须阅读此用户保密与许可协议（下文简称“协议”）。安装此软 件即表示您同意遵守此协议的条件。
重要：此软件是霍尼韦尔的专利产品，受版权法和商业秘密法的保护。 用于单个计算机系统的软件只注册不出售，并且仅仅在您同意此《用户 保密与许可协议》的前提下才能进行注册。
第 1 章 软件的安装
操作系统 ...........................................................................................1-2 硬件要求 ...........................................................................................1-2
最低要求配置 ............................................................................1-2 推荐的要求配置 .........................................................................1-3 性能配置....................................................................................1-3 系统设置 ...........................................................................................1-4 独立系统....................................................................................1-4 联网系统....................................................................................1-4 升级...........................................................................................1-5 WIN-PAK 2005 和 WIN-PAK PRO 2005 的安装 ............................1-6 完整安装....................................................................................1-6 仅安装数据库服务器..................................................................1-6 仅安装用户界面 .........................................................................1-6 用户界面和通信服务器安装 .......................................................1-6 仅安装通信服务器 .....................................................................1-6 安装步骤 ...........................................................................................1-7 首次登录 .........................................................................................1-16

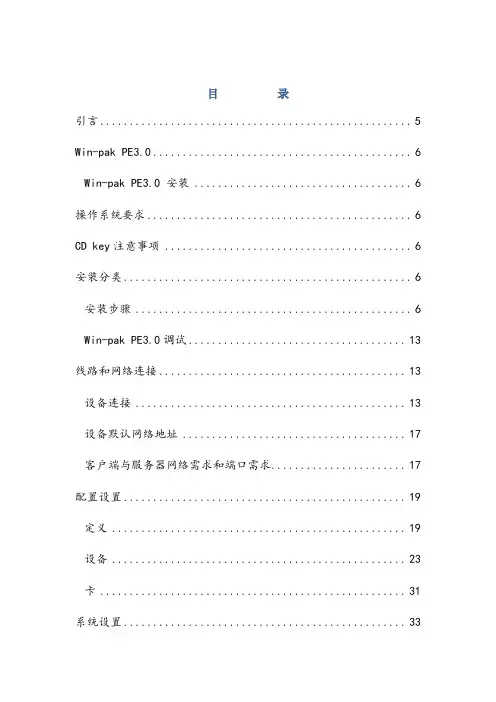

霍尼韦尔门禁系统施工手册
目录引言 (5)Win-pak PE3.0 (6)Win-pak PE3.0 安装 (6)操作系统要求 (6)CD key注意事项 (6)安装分类 (6)安装步骤 (6)Win-pak PE3.0调试 (13)线路和网络连接 (13)设备连接 (13)设备默认网络地址 (17)客户端与服务器网络需求和端口需求 (17)配置设置 (19)定义 (19)设备 (23)卡 (31)系统设置 (33)操作员级别 (33)操作员 (34)系统缺省值 (35)操作设置 (36)系统事件 (36)事件 (36)警报 (37)账户设置 (38)编辑 (38)客户端连接服务器端设置 (39)1）客户端配置 (39)备份和复原 (43)Win-pak pe3.0 注意事项 (43)Ns2pb-winsw 安装 (44)Ns2pb-winsw安装 (44)NS2PB-WINSW门禁解决方案的主要功能和特点 (44)Ns2pb-winsw编程 (45)WIN-PAK PE3.0配置（编程前的准备） (45)修改门禁卡的访问级别 (45)修改出门按钮设置 (46)NS2PB-WIN控制器重新初始化 (49)NS2PB-WINSW编程指南 (49)界面窗口介绍 (49)变量库 - 输入变量 (50)变量库 - 输出变量 (62)主要操作介绍 (70)实例 (73)引言WIN-PAK PE3.0软件是霍尼韦尔门禁产品运行维护和单人单门控制配置的一款门禁管理和配置软件，霍尼韦尔门禁绝大部分配置都在这个软件上完成。
NS2PB-WINSW软件是一款策略编程软件，这款软件的主要作用就是用于双人单门，2门互锁等策略性问题的解决与实现。
在应用中与WIN-PAK PE3.0软件配合使用。
Win-pak PE3.0Win-pak PE3.0 安装操作系统要求Windows 2003 Server SP1Windows 2000 Server SP4Windows 2000 Professional SP4Windows XP Professional SP2Windows 7 旗舰版Windows Server 2008 R2CD key注意事项1.光盘CD key码为：2594-104-33026-332.软件许可证软件许可证需在银行装好软件截图填写2份表格发给霍尼韦尔来获取，银行服务器软件许可证激活后需把服务器的C盘做好GOLST镜像来备份。
(门禁)WINPAK操作使用手册
File Number
动态警报查看和确认
7
HONEYWELL - CONFIDENTIAL
File Number
事件查看
8
HONEYWELL - CONFIDENTIAL
File Number
控制地图
9
HONEYWELL - CONFIDENTIAL
File Number
楼层规划
可以在相关门禁点进行相 关控制操作,如解锁、锁 闭、脉冲、定时脉冲、 恢复到时区
如果是kb设置个人密码添入实际人员姓名给该用户指定一个卡号可以在相关门禁点进行相关控制操作如解锁锁闭脉冲定时脉冲恢复到时区确定需要查询报告的时间范围设置需要过滤的事务条件设置相关持卡人的过滤条件密码要求
WINPAK门禁软件 操作使用手册
Leslie 2011.Jan
软件登陆
- 双击桌面图标WIN-PAK User Interface
2
HONEYWELL - CONFIDENTIAL
File Number
软件登陆
- 输入用户名: admin
密码: 空
3
HONEYWELL - CONFIDENTIAL
File Number
Байду номын сангаас件注册
安装完毕软件,请即截取这 2个截面,并填写相关申 请表格发送给 Honeywell相关注册人 员,我们会在2-3个工作 日回复许可证密钥
File Number
10
HONEYWELL - CONFIDENTIAL
File Number
报告
设置需要过滤的事务条件 确定需要查询报告的时间范围 设置相关持卡人的过滤条件
11
HONEYWELL - CONFIDENTIAL
(门禁)WINPAK操作使用手册
Leslie 2011.Jan
软件登陆
- 双击桌面图标WIN-PAK User Interface
2
HONEYWELL - CONFIDENTIAL
File Number
软件登陆
- 输入用户名: admin
密码: 空
3
HONEYWELL - CONFIDENTIAL
File Number
软件注册
安装完毕软件,请即截取这 2个截面,并填写相关申 请表格发送给 Honeywell相关注册人 员,我们会在2-3个工作 日回复许可证密钥
4
HONEYWELL - CONFIDENTIAL
File Number
添加卡
卡号:输入卡片ID号
状态:设置为活动 门禁级别:选择相应级别 PIN:如果是KB ,设置个人密码
File Number
控制地图
9
HONEYWELL - CONFIDENTIAL
File Number
楼层规划
可以在相关门禁点进行相 关控制操作,如解锁、锁 闭、脉冲、定时脉冲、 恢复到时区
10
HONEYWELL - CONFIDENTIAL
File Number
报告
设置需要过滤的事务条件 确定需要查询报告的时间范围 设置相关持卡人的过滤条件
5
HONEYWELL - CONFIDENTIAL
File Number
添加持卡人
添入实际人员姓名
给该用户指定一个卡号
6
HONEYWELL - CONFIDENTIAL
File Number
动态警报查看和确认
7
HONEYWELL - CONFIDENTIAL
Honeywell 枪机使用手册
B
11/06
Honeywell
目录
1. 关于本手册 ....................................................................................................................................... 1 内容概览 ........................................................................................................................................... 1 特殊字体与符号 ................................................................................................................................ 1 注意事项与安全警告 ......................................................................................................................... 2 FCC 认证声明................................................................................................................................... 2 声明 .............................................................
HoneyWell 基本操作
参考答案系统操作1、HM的复位和启动HM的复位：1）进入系统状态画面将HM SHUTDOWN两次使HM处于FAIL状态.2）按节点电源上的复位（RESET）按钮。
HM的启动：1）打开节点卡件箱的交流电源。
2）打开HM节点电源。
3）由于HM具有自启动功能，因此，HM上电后可以自行启动。
4）等待一段时间，直到该HM的LCN地址显示正确后查看系统状态画面，若HM状态OK说明HM已启动完毕。
2、US的复位通过按US操作员键盘上的复位（RESET）按钮。
从HM启动一台US的方法1）打开US卡件箱的交流电源。
2）打开该US的节点电源，等待直到该节点的LCN地址显示正确。
3）按一下操作员键盘上的LOAD键，此时CRT上出现：“N，1，2，3，4，X？”询问启动文件从哪里存取？4）输入N后按ENTER键5）等待一会后CRT上出现“OPR，ENG，UNP，X？”询问该US装载何种属性？6）输入O（OPR）为操作员属性或E（ENG）为工程师属性或U（UNP）为万能属性，然后ENTER。
7）等待一段时间，直到操作台状态显示画面中相应的US状态为OK则该US启动完毕。
从快速启动盘启动一台US的方法1）打开US卡件箱的交流电源。
2）打开该US的节点电源，等待直到该节点的LCN地址显示正确。
3）将快速启动盘插入ZIP驱动器4）按一下操作员键盘上的LOAD键，此时CRT上出现：“N，1，2，3，4，X？”5）输入插有快速启动盘的ZIP驱动器号后按ENTER键6）等待一会后CRT上出现“OPR，ENG，UNP，X？”询问该US装载何种属性？7）输入O（OPR）为操作员属性或E（ENG）为工程师属性或U（UNP）为万能属性，然后ENTER。
8）等待一段时间，直到操作台状态显示画面中相应的US状态为OK则该US启动完毕。
从一台US上启动另一台US的方法1）按CONSOLE STATUS键进入控制台状态显示画面。
2）选择需启动的US节点确认该US节点处于POW ON状态。
(门禁)WINPAK操作使用手册幻灯片
File Number
控制地图
9
HONEYWELL - CONFIDENTIAL
File Number
楼层规划
可以在相关门禁点进行相 关控制操作,如解锁、锁 闭、脉冲、定时脉冲、 恢复到时区
10
HONEYWELL - CONFIDENTIAL
File Number
报告
设置需要过滤的事务条件 确定需要查询报告的时间范围 设置相关持卡人的过滤条件
11
HONEYWELL - CONFIDENTIAL
File Number
操作员设置
密码要求:不超过20个字母 数字组合,并区分大小写
12
HONEYWELL - CONFIDENTIAL
File Number
5
HONEYWELL - CONFIDENTIAL
File Number
添加持卡人
给该用户指定一个卡号
添入实际人员姓名
6
HONEYWELL - CONFIDENTIAL
File Number
动态警报查看和确认
7
HONEYWELL - CONFIDENTIAL
File Number
事件查看
8
HONEYWELL - CONFIDENTIAL
File Number
Hale Waihona Puke 软件注册安装完毕软件,请即截取这 2个截面,并填写相关申 请表格发送给 Honeywell相关注册人 员,我们会在2-3个工作 日回复许可证密钥
4
HONEYWELL - CONFIDENTIAL
File Number
添加卡
卡号:输入卡片ID号
状态:设置为活动
门禁系统操作手册
门禁软件系统使用详解1.软件功能简介门禁管理系统主要功能为门禁设置、系统监控、数据采集与处理，用户可以完成系统网络配置、员工设置、权限设置等；软件提供实时事件列表和实时状态及报警事件列表，使用户对系统动作状态有即时的掌握；同时软件实现对智能设备的管理，进行数据下载、远程控制、数据采集。
软件具有输出报表功能，可以根据不同的用户要求生成不同类型的报表文件，适应于不同的应用。
● 软件简单易用，界面清晰；● 实时事件列表和实时状态功能，对报警事件作单独的处理；● 硬件控制功能，实现参数设置、远程控制门、门状态检测、系统时间设置等；● 支持硬件系统脱机操作，可以在系统连机后采集数据；● 系统具有自测功能，根据用户的设定检测系统运行状态；● 对网络硬件采用树型管理方式，组织关系直观明了；● 分级系统操作管理员，提高系统安全性能；● 支持无限多的用户定义时间段数● 多种出入权限模式（单卡、双卡、卡加密码、密码、无限制通行）● 出入口的权限为时间段与出入模式的组合，针对不同员工、地点可实现细致的划分；● 持卡人出入权限分配简单灵活，可按出入点或时间段等方式进行分配；● 详细的员工资料管理，包括：员工的姓名、照片、职务、部门、卡号、生日、入职日期、工号、地址、电话；● 支持卡号预先录入功能，无需人工录入；● 灵活的报表输出功能，可按部门、职位、有卡、无卡、事件类型、事件来源、工号、卡号或根据用户需要定制不同的条件，生成报表，或存成文件格式存档或电子邮件发给不同地方的管理者。
2.门禁系统软件快速入门1．操作功能面板：是指软件操作功能的一个集合，软件所有功能都在此面板内，通过操作此面板来实现门禁相关功能；2．设备或部门选择树：选择当前操作的对象，对象可以是某个部门、或某个控制器、或控制器的某个门。
一次可以从该<设备或部门选择树>中，选择一个或多个操作对象；3．快捷功能工具条：将<操作功能面板>中的某些常用功能，放到该工具条上，方便快捷操作；4．编辑常用工具条：对当前<功能操作区>的操作对象，进行“新增”、“修改”、“删除”、“选中”等操作功能的一个集合工具条，操作对象具体来说，就是从<设备或部门选择树>选择过来的部门、控制器以及某个具体的门；5．功能操作区：对某项功能进行操作的工作区，一般包括“功能操作按键”、“操作对象列表”、“信息显示”等6．操作对象列表：是指需要操作的对象都放在此列表内，根据功能不同可以勾选后，单个执行某项功能或一起执行，简单化操作。
霍尼韦尔防盗报警安装编程整理说明
霍尼韦尔报警系统资料说明主机信息 雨ldVG. ■&的亍《MV ・i 低从■就虻兼噩大如. -鹿有的・曲培门覺列功串用料・、接线图 1、236 plus II JP1isieai JP ?»tr 訂尸pKSMMJPUmaIl 屯►AU.-氐厂"ITar l吨E-v・<匸$L -l 土■.««-警吿：平正聡的圭栽可鲍橫町主坏歸*头T II HJ1JJX3网AC AC faWiAUX VJNQ MhLX* AuK ALiX KE#•对hfO OATAahQHR D 劃”臼 ZhM J!J MI S•如果回馬设定为EO 咸19曲回気侨有回腐初須跑2KH 电甩.供电电源识鏡便用12VDC. 6.5AH 或4.0AH 密封铅■■电池.•毎3~舛用3!号12663£124«电池團I ••■益 鞘助电4L ■号序的供电总需求不1S 过主机量大功札 •交压•安转在不带开关的交渣电*»塞上■ ・更扶保险管前要斷开交涼电漫和.电池.•电M 大东电电潦为360M.注資请勿对带电操f12 VDC 6.5 AH 12 VDC 4.0 AH铅酸蓄电池-O 公共揍地点作力场火上机佼疋时•必句適过电派临控検夬(Syz Sensor A77T16系列)•使用4统制烟傅探测*(Sentrol 41SSH49C).探溥為息耗电不得冈过800出・Al X 及KEY+划口的鸟电渝不超过400mA主4-千二生「爲比b.吧丄一■/琴曲E-畐曲曾『m _7-ita c」+ 遏.*叢二一7药■7一壬-.■:;--次■■■■」 q ・t 汛士⑺• •• •• •• • • •• •-1-E XUZJUSn_d9o0ci供电电源•只能便川IZVOC. 6・5AH 或4. OAII^H«1® »电池。
•得3、5年用型号12bb 或124U 莒也池更換••钳乩 辎助山如 警号智I ：门!总需求不趨过4机圾人功轧 •变斥器农装Q •不帯卄关的交涼电源捕率h.•更换保险符I 『委断开交涼电源和裕电范.-?AC ・。
Honeywell操作手册
Honeywell
一览
管理文件 对公司外保密
项目 到货确认 装箱确认
2016/05/10
2/5操作手册1.到货认（1）到货确认店铺
2
直接点击或者按数字键3，进入到 货确认模块
Honeywell
1
用触控笔双击桌面的【LPPDAV4的 快捷方式图标】
3
输入文件名，按【ENT】键回车
4
扫描箱号，数量默认为1。连续
操作手册
店铺
Honeywell操作手册
Honeywell操作手册 一览
NO.
Honeywell操作
Honeywell
一览
管理文件 对公司外保密
项目
Honeywell操作手册
2016/05/10
1/5
操作手册
店铺
Honeywell操作手册
Honeywell操作手册一览
NO. Honeywell操作手册-1 Honeywell操作手册-2
2016/05/10
4/5
操作手册
2.装箱确认
（2）装箱确认
5
扫描条码 （备注1）
店铺
Honeywell
6
该箱内的条码全部扫描完毕后， 输入0后按【ENT】回车键返回扫 描箱号界面
7
重复5、6步骤，直至所有箱内明细 扫描完成。扫描完成后，输入0按 【ENT】回车键
8
返回盘点程序主界面，单击红色 【X】返回盘点枪桌面
2016/05/10
5/5
扫描箱号直至箱号扫描完成
5
所有箱子扫描完毕后，输入88，
按【ENT】回车键退出
2016/05/10
3/5
操作手册
2.装箱确认
霍尼韦尔门禁产品介绍
Honeywell Access Control 10
HONEYWELL - CONFIDENTIAL
File Number
Win-Pak 2005 Vs Win-Pak PRO 2005
• 两者的功能分别
Win-Pak 2005
支持的控制器 数据库 多帐户 多通信服务器 工作站
N-1000, PRO2200, NS2+ MSDE 2000 否 否 1~ 5
Streamers 控制信号 视频信号
Honeywell Access Control 20 HONEYWELL - CONFIDENTIAL
摄像机
固定摄像机和球机
File Number
视频集成支持情况
• 以下系列 DVR/CCTV 产品可以和 Pro-Watch 进行集成 :
-
Honeywell Fusion Honeywell Rapid Eye Honeywell Digital Video Manager Pelco DX9000 Integral Technologies Verint/Loronix Technologies Honeywell VideoBlox CCTV interface Honeywell MaxPro CCTV interface American Dynamics CCTV interface Burle CCTV interface Pelco CCTV interface Vicon CCTV interface Honeywell HD-DVR(DVCS)
冗灾服务器
客户端工作站
通信服务器 通信服务器
通信服务器
PW-5000
PW-5000
PW-5000
霍尼韦尔安全操作指南(DOC49页)
Honeywell PKS系统维护手册第一章日常维护第二章卡件更换第三章控制器第四章I/O卡件第五章常见故障第六章PID整定系统使用维护DCS系统是由系统软、硬件，操作台盘及现场仪表组成的。
系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。
因此，要把构成控制系统的所有设备看成一个整体，进行全面维护管理。
1.1日常维护1.1.1机柜室管理应加强机柜室人员和设备管理。
为保证系统运行在适当条件下，请遵守以下各项：1）密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；2）保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；3）现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。
4）进入机房、工程师室作业人员严格遵守各项规章制度，进出须换鞋或带鞋套，不得将污物、食品、饮料等带入机房；爱护机房、工程师室内设备，保持机房、工程师室整洁；进入机柜间应关闭手机。
5）过程控制计算机机柜间内禁止使用无线对讲设备。
6）技术组全面负责过程控制计算机的管理，各班组负责过程控制计算机机房、工程师室的日常卫生和日常维护工作。
工程师室内计算机及网络设备的维修由技术组成员负责，班组配合。
技术组成员在维修完设备后应做好设备规格化工作。
7）日光灯完好、灭火器按期检查、室内卫生整洁、操作台（柜）、主机外部、显示器、打印机等卫生清洁、打印机不缺纸、机柜内设备如机柜过滤网清洁、风扇完好，机、其他未明确但属于共有的设备等完好。
8）布线层的槽盒盖可以不盖，但应根据规格大小整洁地放置在地面上。
布线层墙壁、电缆进线口应密封，无人时，电灯只保留一组常亮。
9）室内施工管理：本班的设备施工作业由本班完成，外委作业时由本班派人监护（包括分析、检修等工作涉及更改电源时）。
施工结束后应做到工完料净场地清，负有管理责任的班组应及时向对方班组指出施工作业后的室内卫生等问题。
05门禁一体机说明书
一、产品主要技术指标
项目
工作电源 开锁继电器 12VDC+10%/1.2A 12VDC/2A 工 作 ： 0℃ ~45℃ 环境温度 存 储 ： -10℃ ~55℃ 工 作 ： 40%~90%RH 相对湿度 存 储 ： 20%~90%RH 有效卡 密码 500 张 通 用 ： 1 个 ； 个 人 ： 500 个 ID 型 ： 125KHz 内置读卡器感应频率 IC 型 ： 13.56M ID 型 ： EM 或 其 兼 容 卡 感应卡识别 IC 型 ： MF1 或 其 兼 容 卡 ID 型 ： 5— 15CM 读卡距离 IC 型 ： 3— 5CM 继电器输出 电锁接口 或电平输出可选 开门按钮 门铃接口 门磁接口 报警器接口 一个 一个 一个 一个（电平）
四、常见问题：
症状 按键正常，不读卡；
可能的问题和解决方法 直流电流不足，造成控制器故障； 必须增加一台直流电源给电锁供电或者更换大功率电源
开闭锁时嘟嘟…声响 按键正常， 读卡距离近或读卡不灵敏
增加电源后重新设置有效卡 1． 控 制 器 置 于 金 属 表 面 ； 调整控制器位置
2
2． 电 流 供 应 不 足 ； 调 整 电 源 读卡后嘟、嘟嘟，不开锁 1． 设 置 了 卡 +个 人 密 码 方 式 ； 输入密码或者调整开门方式 2． 读 卡 前 按 下 了 [＃ ]键 ； 等待 5 秒钟后读卡即可 有效卡嘟一声不开锁 设置了开锁时检测门磁状态，没有接门磁或者门没有闭合； 关闭开锁时检测门磁状态或者闭合门磁 [＃ ]键 ， 嘟 一 声 ， 不 能 修 改 个 人 密 码 按 [＃ ]键 前 ， 按 了 其 他 按 键 ； 持 续 按 下 [＃ ]键 ， 出 现 长 鸣 响 后 ， 再 次 按 [＃ ]即 可
Honeywell 快速入门手册
3820, 3820i, 4820, 4820i Cordless Imaging Systems快速入門手冊附註： 如需有關清潔裝置的資訊，請參閱您的使用手冊。
事前準備關閉電腦後連接基座，基座連接完畢後再度啟動電腦。
基座連接完畢且電源開啟後，將成像器置於基座以建立連線。
基座的綠色 LED 會閃爍，表示成像器的電池正在充電。
USB 連接1Keyboard Wedge 連接序列埠連接RS-23223條碼讀取方式取景窗發出的光束應該位於條碼正中間。
(4820/4820i的方向可任意調整以便讀取。
)握住成像器並對準條碼，扣動扳機。
成像器離條碼越近，光束越細。
反之，若離條碼越遠，則光束越粗。
如果所要掃描的條碼較小，請將成像器靠近條碼，若條碼較大則請將成像器拿遠一點。
如果條碼表面反光度高 (例如加護貝)，必須適當地傾斜成像器以便讀取條碼。
附註：如果成像器在掃描條碼時發出三次嗶聲，表示尚未建立連線。
如果成像器只發出一次嗶聲，表示已建立連線。
4820/4820i可從任何方向讀取光束置於條碼中央4產品標準預設設定這個條碼會重設所有的產品標準預設設定。
PC 介面請掃描符合您所用的 PC或介面之條碼。
產品標準預設設定RS-232USB鍵盤 (PC)日本DOS/VAT/PS2 Keyboard Wedge (預設)5PC 介面 (續上頁)鍵盤的國家/地區設定掃描下面的「鍵盤的國家/地區設定」條碼，再掃描 ðƒ 12 ¦¹上合適的數字條碼，然後「儲存」條碼，即可將鍵盤設定成您想要的國家/地區。
一般而言，只有美國的成像器能支援下列字元，其他國家/地區的則不予以支援：@ | $ # { } [ ] = / ' \ < > ~。
國家/地區掃描項目國家/地區掃描項目比利時1義大利5丹麥8挪威9芬蘭2西班牙10法國3瑞士6德國/奧地利4美國 (預設)0英國7模擬外接鍵盤鍵盤的國家/地區設定儲存附註：如需完整的國家/地區清單，請參閱本公司網站上的產品使用手冊，網址為/aidc。
WIN-PAK门禁系统( PRO3000)培训-常用操作(1)
定义门禁级别 定义持卡人 定义卡 设置时间段 定义巡更
12
Honeywell - Security
完成系统设置 进行日常操作
增加帐户
• 在软件界面“菜单栏”-点击“帐户”-选择“编辑”
• 在帐户窗口内-点击“添加” • 在帐户记录窗口内-填写“帐户名”-
点击“确定”
选择具体的设备 选择设备类型
17
Honeywell - Security
定义门禁区域
门禁区域通过增加入口来定义。在使用设备时必须先将该读卡器赋予某一入口才 能使用。选择主菜单选项“配置—定义—门禁区域”
在“门禁区域”中增加“分支”
在“门禁区域”中增加“入口”
选择具体的设备
18
Honeywell - Security
• 在门禁级别窗口内-点击“添加”
• 在新建门禁级别窗口-填 写门禁级别“姓名”-选 择“可用帐户”-点击" 确定"
28
Honeywell - Security
分配门禁级别权限与时区
• 在门禁级别窗口-点击选择新建门禁级别-再到右边“门禁区域”选择授权门禁点-右击选择“配置”
• 在配置入口门禁窗口内-点击选择“为此 入口或区域设置门禁”-在“时区”选择 有效开门时区-点击“确定” • 注:不同的门禁入口或区域可设 不同的时区
• 在历史窗口内-选择双击查询 的事件类型（如卡历史）
32
Honeywell - Security
添加门禁级别
演示
选择添加
选择门禁级别
门禁级别名称
门禁级别描述 选择设置门禁
添加帐户 配置门禁级别选择时区
可对每一道门单 独设置门禁
WG门禁操作说明
门禁操作说明
1．打开感应式IC智能卡管理系统，用户名abc, 密码123。
修改在工具/ 操作员管理。
2．基本设置/ 用户管理添加删除用户
3．门禁设置/ 密码管理点用户密码，设置每个用户的密码4．门禁设置/ 权限点添加删除权限
5．基本操作/ 总控制台点上传设置
●要查看记录，则先在基本操作/ 总控制台点提取记录。
---------------------------------------------------------------------------------------- 6．打开另一个考勤门禁系统，密码555。
修改在人员/ 更改密码。
7．人员/ 用户基本档案添加人员信息，既在读卡器上显示的信息。
8．发卡/ 新卡初始化点开始读卡，在读卡器上刷用户卡，则会在软件界面里显示新添加的卡号。
9．发卡/ 注册注销点新建，然后保存。
最后点单条注册（或者点补充注册），把用户卡由之前的F变成T状态。
要注销卡片，则点单条注销即可，由T变成F状态。
10．在读卡器上修改密码，默认密码888888，先刷用户卡，输入默认密码，然后快速按* # 输入在感应式IC智能卡管理系统里设置的用户密码。
注：红色字体为软件的操作菜单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
您同意不对软件进行反编译、反汇编或其它方式的逆向工程。没有霍尼 韦尔的事先书面同意，您不可以对程序进行任何形式的修改。
文件 F-051-685-00，版本 A © 2005 Honeywell International
WIN-PAK 2005/ WIN-PAK PRO 2005 快速参考指南
用户保密与许可协议
注意：对于任何产品或软件是否适合于特定的应用，霍尼韦尔不作任何 声明或担保，亦不承担任何安装责任。此担保代替所有其它明示担保或 默示担保。对于任何产品是否适合于任何应用，霍尼韦尔的任何代表或 代理商不会对此做出任何其它声明。
不可以对手册和其它文件进行复制以用于其它目的。可以将软件从一个 计算机系统中删除，再转移到备份系统中，但在任何情况下都不允许将 软件用于一个以上的计算机系统。
您同意保留对已生成的软件进行拷贝的次数和地点的全部记录或完整记 录，并同意在这些拷贝上复制原版软件上具有的任何和全部版权标签以 及其它标签和通知。
重要：此软件是霍尼韦尔的专利产品，受版权法和商业秘密法的保护。 用于单个计算机系统的软件只注册不出售，并且仅仅在您同意此《用户 保密与许可协议》的前提下才能进行注册。
请仔细阅读此协议
如果您同意此协议中包含的条件，请通过网站 继续进行软件的安装和注册。 作为对收到您支付的许可费的报酬，并依据您支付的许可费，按照下列 各项条件，霍尼韦尔授予您非独占的许可权来使用此软件及同此提供的 所有相关手册和（或）其它文件（在此将其统称为“软件”）。
最低要求配置 ............................................................................1-2 推荐的要求配置 .........................................................................1-3 性能配置....................................................................................1-3 系统设置 ...........................................................................................1-4 独立系统....................................................................................1-4 联网系统....................................................................................1-4 升级...........................................................................................1-5 WIN-PAK 2005 和 WIN-PAK PRO 2005 的安装 ............................1-6 完整安装....................................................................................1-6 仅安装数据库服务器..................................................................1-6 仅安装用户界面 .........................................................................1-6 用户界面和通信服务器安装 .......................................................1-6 仅安装通信服务器 .....................................................................1-6 安装步骤 ...........................................................................................1-7 首次登录 .........................................................................................1-16
Microsoft Windows XP、Windows 2000、Microsoft SQL 和 MSDE 都 是微软公司在美国和（或）其它国家的注册商标或商标。 Burle、Javelin、Panasonic、Philips、Vicon、Dedicated M icros、Geutebruck、Pelco、Wiegand、Hughes、IDI Proximity、 Casi-Rusco、Cotag Proximity、Dorado Magstripe Cards、Sielox Wiegand Cards、Sielox Proximity Cards、NCS 25-Bit Cards、NCS 29-Bit Cards、Kidde Cards、Continental 36-Bit Cards、Continental 37-Bit Cards、MaxPro、MaxCom、RapidEye 以及下文提到的其它产 品和公司的名称都可能是其各自所属者的商标。
如果您选择不同意协议的条件和不同意承担此协议的责任，请不要撕破 软件封套上的密封。将软件和所有相关手册和（或）其它文件归还给供 应商，可得到退款或银行存款。如果您没能成功地获得退款或银行存款， 请通过下列方式联系霍尼韦尔： 广东省深圳市福田区彩田南路中深花园 A座2101-2108。对于软件封套已经被撕破的任何软件包装，不会退还任 何退款或银行存款。
WIN-PAKTM 2005 WIN-PAKTM PRO 2005
快速参考指南
日期： 2005 年 12 月 31 日 © 2005 Honeywell International 版权所有
文件 F-051-685-00 版本 A
用户保密与许可协议
用户保密与许可协议
重要：在开始使用任何霍尼韦尔公司（下文简称“霍尼韦尔”）的软件 之前必须阅读此用户保密与许可协议（下文简称“协议”）。安装此软 件即表示您同意遵守此协议的条件。
注意：此许可协议仅适用于霍尼韦尔的软件和（或）文件。软件要求用 户获得（从霍尼韦尔或从软件供应商处）附加的软件，例如（但不仅限 于此）：操作系统和（或）系统应用、编译程序或计算机语言。用户有 义务完成和注册制造商要求的所有其它软件协议。霍尼韦尔不对任何其 它制造商的软件承担任何责任。
文件 F-051-685-00，版本 A © 2005 Honeywell International
有时候，当由霍尼韦尔发布的下文注册过的软件的任何增强版或升级版 可用时，霍尼韦尔会通知您使用这些增强版或升级版。提供的所有这些 升级版将以标准的“霍尼韦尔门禁系统”的条件和收费为准（假设这些 条件和收费存在）。所有这些升级版仅提供给经过注册的被许可者。除 非您是通过合法途径成立的组织，您才可以将许可作为您整个业务或资 产转让的一部分进行转让，或将许可作为您的业务或资产中属于软件许 可证的那一部分进行转让，除此之外不得将此协议提供的软件许可分配 给他人或以其它方式转让给他人。
如果霍尼韦尔对此协议中任何一条条款的执行失败，不应该将这种失败 认为是霍尼韦尔放弃或限制其在随后严格执行和支配此协议中每条条款 的权利。
如果发现此协议的任何条款不合法、无效或不能执行（由于某些原因）， 那么该条款应该被视为与此协议相分离，且不应该影响到此协议其它部 分的有效性和可执行性。
此协议受纽约州法律的约束，但与法律原则有冲突的除外。各方明确同 意将此协议的应用排除《联合国国际货物销售合同公约》（1980 年） 以及任何后继的公约。纽约州内的联邦法庭和州法庭对于裁决任何由此 协议引起的或与此协议相关的争端，将具有专属管辖权。
文件 F-051-685-00，版本 A © 2005 Honeywell International
WIN-PAK 2005/ WIN-PAK PRO 2005 快速参考指南
用户保密与许可协议
您不得以任何方式将软件或其中的任何部分提供或泄漏给任何第三方， 或以其它方式落入第三方手中。除了您从霍尼韦尔获得的已公布的用户 手册及软件信息之外（此软件信息是公众已知的，或可以合法地从第三 方获得的，或在获得软件之前您已经知道的），您对软件负有保密的责 任。
WIN-PAK 2005/ WIN-PAK PRO 2005 快速参考指南
版权与商标
版权与商标
版权 © 2005 Honeywell International 版权所有。
此文件中的信息如有更改，恕不另行通知。除非另有通知，否则文中示 例使用的公司、名称和数据均为虚构。没有“霍尼韦尔门禁系统”的明 确书面允许，任何人不得出于任何目的以任何方式或通过任何手段（电 子的或机械的）复制或传播此文件的任何部分。
文件 F-051-685-00，版本 A © 2005 Honeywell Internatiห้องสมุดไป่ตู้nal
WIN-PAK 2005/ WIN-PAK PRO 2005 快速参考指南
版权与商标
文件 F-051-685-00，版本 A © 2005 Honeywell International
WIN-PAK 2005/ WIN-PAK PRO 2005 快速参考指南
