DW15系列万能式断路器
4、DW15-2500、4000断路器电动及手动操作机构（见图13）
1 手动操作手柄
2 掣子
3 掣子
4 弯板
5 滚子
6 偏心轮
7 连杆
8 侧板
4.1 电动操作储能时，动作原理同主要结构及原理．３．１所述。
4.2 在使用手柄操作断路器时，必须注意到偏心轮6和连杆7是否在图13所示位置（最低位置），否则用手转动电动机手轮使偏心轮6和连杆7处于最低位置。然后才能操作手柄使断路储能闭合。
额定电流In(A)
1600
1600
630 800 1000 1600
2500
2500
1600 2000 2500
4000
4000
2500 3000 4000
2、断路器的瞬时接通和分断能力及飞弧距离见表2
表2
壳架等级额定电流Inm(A)
额定短路分断能力
额定短路(接通能力)/(分断能力)
飞弧距离
380V
五、使用环境条件：
1、周围空气温度为-5℃～+40℃且24h内的平均温度不超过+35℃。
2、安装地点的海拔不超过2000m。
3、大气相对湿度在周围空气温度为十40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为十25℃，并考虑到因温度变化发生在产品表面上的凝露。
4、污染等级为3级。
5、安装类别；主电路及辅助电路中的欠电压脱扣线圈、电源变压器初级线圈用于安装类别Ⅳ外，其余辅助电路安装类别均为Ⅲ。
6、断路器应按说明书成套安装或户内单独安装。与垂直倾斜度应不超过5°。

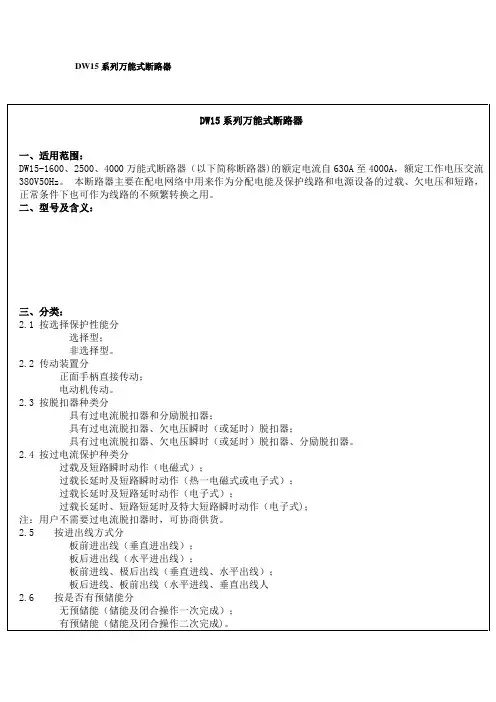

DW15系列万能式断路器1适用范围
1 适用范围DW15系列万能式断路器DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定工作电流至6300A，额定工作电压交流380V、交流1140V的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。
断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式。
符合标准：GB/T14048.2、IEC 60947-2。
2 型号及含义3 正常工作条件和安装条件DW 15 □-□断路器壳架等级额定电流抽屉式安装结构，用“C”表示（仅限I nm=630）设计代号万能式断路器3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。
3.2 安装地点的海拔高度不超过2000m。
3.3 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为90%。
同时该月的平均最低温度为+25℃，并 考虑到因温度变化发生在产品表面上的凝露。
3.4 污染等级为三级3.5 额定工作电压1140V断路器安装类别Ⅲ。
额定工作电压400V(380V)及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压 器初级线圈与断路器相同外，其余均为Ⅲ。
3.6 断路器安装的垂直倾斜度不超过5°。
4 主要参数及技术性能4.1 断路器的主要参数注：a.DW15C-630技术参数与DW15-630相同。
b.DW15C抽屉座插接寿命为200次，DW15-6300(In≥5000A)机械寿命免维护1500次。
c.In=5000、6300A只有电磁式，其余均有热磁式和电磁式两种。
4.2 断路器的脱扣器，释能电磁铁线圈的额定电压。
4.3 用户安装母排推荐5 其它5.1 结构特点5.1.1 DW15-630万能式断路器：该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。

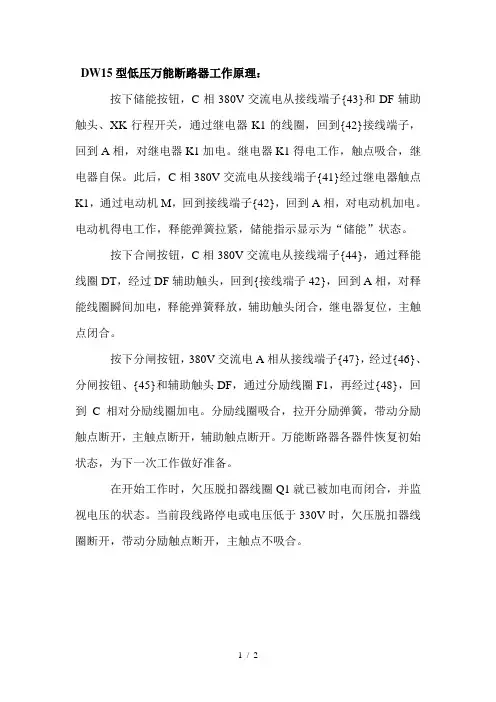

DW15型低压万能断路器工作原理
DW15型低压万能断路器工作原理：
按下储能按钮，C相380V交流电从接线端子{43}和DF辅助触头、XK行程开关，通过继电器K1的线圈，回到{42}接线端子，回到A相，对继电器K1加电。
继电器K1得电工作，触点吸合，继电器自保。
此后，C相380V交流电从接线端子{41}经过继电器触点K1，通过电动机M，回到接线端子{42}，回到A相，对电动机加电。
电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。
按下合闸按钮，C相380V交流电从接线端子{44}，通过释能线圈DT，经过DF辅助触头，回到{接线端子42}，回到A相，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。
按下分闸按钮，380V交流电A相从接线端子{47}，经过{46}、分闸按钮、{45}和辅助触头DF，通过分励线圈F1，再经过{48}，回到C相对分励线圈加电。
分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。
万能断路器各器件恢复初始状态，为下一次工作做好准备。
在开始工作时，欠压脱扣器线圈Q1就已被加电而闭合，并监视电压的状态。
当前段线路停电或电压低于330V时，欠压脱扣器线圈断开，带动分励触点断开，主触点不吸合。
DW15万能式断路器拒跳故障处理及防范措施
功能。 （ 二 ）由于定期维护或 更换弹簧 比较 麻烦，且欠压保护
功能也没有 多大的实用性 ，因此，在某些场合 如无人值班 配 电房，可 以考虑将其解 除，这样并不会影 响到 Ｄ Ｗ １ ５ 万 能式断 路 器的其他功 能。这样一旦系统 停 电时，断路器 仍在合 闸位 置 ，当系统恢 复供 电时 ，便不需 要人工送 电了，因此非常适 用 于无人值班配 电房，检修 时只 需要采用手动 合闸和分 闸便 可 。具体的做法就是将 Ｄ Ｗ Ｉ ５ 万 能式 断路器 的瞬 时整定弹簧卸
下 即可 。 （ 三 ）对 无人 值 班配 电房 和 一些 重 点设 备，应 该 安装
因跳 闸导致 的线路故障 ，严 重影响 了人 民群众 的正常生活 ， 同时也 给供 电公 司的 系统 运行 及维 护 工作 带来 了很大 的压 力 ，但 由于其替 换数量大 、成 本高 、导致 的停 电时间长 以及 尚未达 到公司规 定的改造年 限要求 ，故无 法在近期 内全部对 其进行改造 。如何处理 Ｄ Ｗ １ ５万能式断路器 的拒跳故 障，以及 采取一些经济有效 的防范措施来 降低 Ｄ Ｗ １ ５型低压断路器 的跳 闸率 ，保 证它 的正常运行 ，从 而提高供 电可靠性 ，具 有非常 重 要 的意 义 。 Ｄ Ｗ １ ５万能式 断路器拒跳故 障的原 因分析 及处 理方法 通过 一系列试 验分析 （ 具 体项 目有 ：温 度升高 ，脱 扣力 测试 ，短 路导致瞬 时脱扣特性 ，反时 限长延时脱扣特 性，断 路器寿命 终 了引起 的开关误动 作， 以及三 相负荷 电流 不平衡 试 验 和断 路器使 用现 场 配 电系统 分析 ），对 Ｄ Ｗ Ｉ ５ 万 能式 断 路器性能进行 了验 证及其故 障进 行了解体分析 。总结 出 Ｄ Ｗ Ｉ ５ 万能式断路器拒跳故障 的主要 原因如 下： （ ｉ ） 由于 Ａ类 断路 器短路 延 时保护 功能 的欠 缺 ，当启 动空调或 大功率 电机 的瞬 间，线 路将会产 生很大 的启动 冲击 电流，其 上端 Ｄ Ｗ １ ５ 万 能式断路器亦无短路延时功能 ，又因为 主 进线断路器与 出线断路器 Ｄ Ｗ ｌ ５ 之 间并无 时间选择性配合， 在 这种情 况下 ，就可 能会 出现 出线 端断路器 不跳 闸而低压 总 进 线断路器跳 闸的情况 ； （ ２ ）断路器 的其 中一个 部件— —瞬 时整 定弹簧 由于 长 期 使用 ，导致 弹力减 小，导致瞬 时整定值偏 低，甚至于 已不 能满足 脱扣的下限要求 ，而当启动空调或大功率 电机 的瞬 间， 线 路将会产 生很大 的启动 电流 ，此 时便会 引起 断路器 的误 动 作。 针对这些故障产生 的原因，可进 行以下方法来解决 ： （ １ ） 目前 的 Ｄ Ｗ ｌ ５万 能式断路器 都有热磁 脱扣保护 ，在 此基 础上若再 增加短路 延时保护功 能装置 ，便 可实现短路 延 时保护 ；
DW 万能断路器使用说明
引言DW15（DW15C）-630及DWX15（DWX15C）-630系列万能式断路器（DW15C、DWX15C抽屉式断路器）是上海电器科学研究所和国内有关工厂联合设计的更新换代产品，本系列产品性能符合GB14048.2,JB8590.1，IEC947-2：(1989)等标准。
上海电器科学研究所为加速科研成果的推广及开发，使科研成果迅速有效地转为社会生产力，以满足社会主义建设的需要。
为此，上海精益电器厂作为上海电器科学研究所在上海地区生产和开发万能式断路器的基地，开发和生产了本系列产品。
我们竭诚欢迎广大用户对本厂产品提出宝贵意见以有利于提高产品质量，更好地为用户服务。
感谢您使用我厂的产品！上海精益电器厂2002.01目录1.用途及分类 (3)2.型号 (4)3.断路器的正常工作条件 (4)4.技术数据及性能 (5)5.结构特点说明 (11)6.二次回路用户接线 (14)7.安装尺寸及外形尺寸 (18)8.安装、使用及维护 (21)9.备品备件 (22)10.定货单 (22)1. 用途及分类1.1 用途DW15-630万能式断路器（以下简称断路器）及DWX15-630万能式限流断路器（以下简称限流断路器）的额定电流自100A至630A，额定工作电压交流50Hz自380V至660V。
该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。
也能在交流50Hz、380V电网中用来保护电动机的过载，欠电压和短路。
正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。
由于断路器还具有三段保护特性，可以对电网作选择性保护。
限流断路器由于有限流特性，特别适用于可能出现大短路电流的网络。
DW15C-630及DWX15C-630抽屉式断路器除了有固定式的一切用途之外，还具有抽屉式安装结构。
抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离开关，起到一机二用。
万能式断路器dw15[1]
![万能式断路器dw15[1]](https://img.taocdn.com/s3/m/75ad901eb7360b4c2e3f645c.png)
DW15-630 DW15C-630 DWX15-630 DWX15C-630
3.4 限流断路器的限流特性见图1、图2,分断波形见图3。
KA 200 180
电 流 140 峰 120 值 100
80 60 KA 80 40 20
160
注：① 热-电 磁 式瞬时 脱 扣器为 ±20%。 ②长 延 时脱扣 器 的返回 电 流值对 保 护电 动 机用的 脱 扣器为 动 作电流 整 定值的100%； 对 配电用 的 脱扣 器 为动作 电 流整定 值 的90%。 ③热-电磁 式 瞬时动 作 电流值 为 不可调 整 。 ④用 户 需要特 殊 的瞬时 整 定值可 与 制造 厂 协商。
脱扣时间 2h不脱扣 2h内脱扣 可返回时间＞8S -
1.30 3.00 -
60
电 流 峰 40 值
630A实 际 分断 电流 400A实 际 分断 电流 200A实 际 分断 电流
图1
电流有效值 380V时限流特性
kA
热式可返回时间＞4S 从冷态开始
3.5.3 断路器及限流断路器的过电流脱扣器保护特性曲线见图4。
DW15-630
万能式断路器
3.5 断路器及限流断路器的过电流脱扣器保护特性： 3.5.1 过电流脱扣器动作电流整定值调节范围见表5。 表5 型 号 动作电流 整定值(I R ) 调节范围 用途 配电用 保护电动机用 配电用 保护电动机用 (0.64~1.0)In 脱扣器 型式 长延时 A类(非选择型) 热-电磁式 瞬时 10In 12In 10In 12In
长延时整定范围
图3 分断波形图(1 -相)
瞬 时 整定值
整定电流倍数 图4 热-电磁式断路器(限流断路器)过电流保护特性图
德力西电气DW15
选型指南本体部分默认标准配置附件: 线圈(分励、欠压、合闸)，控制箱(630A)，电操，接触器(1600A以上)，一组3开3闭辅助触点，2500和5000壳架默认为6开6闭16: 1600A25: 2500A50: 5000A04: 400A06: 630A08: 800A10: 1000A16: 1600A20: 2000A25: 2500A30: 3000A40: 4000A50: 5000AR: 热电磁式3: AC380V4: DC220VV:垂直安装a:上垂直下水平b:上水平下垂直配电保护M:马达保护标准P:无预储能操作方式16: 1600A25: 2500A50: 5000AMN: 欠压线圈MNR: 延时欠压线圈XF: 闭合电磁铁MCH: 电操机构OF: 增加一组3开3闭辅助触点AC220: 220V ACDC220: 220V DC附件配置95A一级配电DW15-1600DW15-2500注： 上表中括号内的指标仅适用于额定工作电压1140V 断路器。
技术参数96A 一级配电壳架等级 DW15-630DW15-1600/2500DW15-5000短延时壳架等级DW15-630/1600DW15-2500DW15-5000瞬时壳架等级DW15-630DW15-1600DW15-2500DW15-5000电流整定值0.4-10.4-1----电流整定值3-103-6--电流整定值3-108-15------0.64-10.64-10.7-10.7-1-- ---- 10＊12＊ 3-6 3-6 3-6 0.4-1--0.7-1--10--20--10-207-14--返回电流值90%电流整定值100%电流整定值（配电用）（保护电动机用）（配电用）（配电用）（保护电动机用）周围空气温度起始状态电流整定倍数动作特性1.052h 内不脱扣1.22h 内脱扣1.5<4min可返回时间>7s (电子型)，4s (热电磁型)注: ＊只适用于DW15-630及以下额定电流的断路器；当三极过电流脱扣仅二极动作时，规定2h 内脱扣的最大电流应增加10%注: ＊不可调试---------- ---- 1-3--1-31-31-397A 一级配电DW15-630固定式断路器外形及安装尺寸侧面操作外形尺寸正面操作外形尺寸200630114005351363063511外形及安装尺寸(mm)98A 一级配电DW15-1600断路器外形及安装尺寸DW15-2500断路器外形及安装尺寸99A 一级配电DW15-5000断路器外形及安装尺寸(mm)注: ＊In=5000A时为20，In=2500/3000/4000A时为16100A一级配电。
DW15万能式断路器
DW15万能式断路器DW15万能断路器结构特征1、DW15-200、400、630万能式断路器该断路器为立体布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。
上部装有灭弧系统，操作机构可装在正前方或右侧面。
有“分”、“合”指示及手动断开按钮。
其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。
速饱和电流互感器或电流电压变换器套在下母线上。
欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。
2、DW15-1000、1600、2500、4000万能式断路器DW15万能式断路器为立体式布置形式、触头系统，操作机构均安装在铁制框架上。
上部有灭弧系统，右面装有操作机构。
“通”、“断”指示及手动“合”“分”按钮。
左侧面装有分励脱扣器、欠电压脱扣器。
速饱和电流互感器或电流电压变换器套在下母线上。
欠电压延时装置、热继电器或半导体脱扣器均可分别装在一方。
3、DW15C低压抽屉式断路器DW15万能式断路器由断路器本体(经改装的DW15)和抽屉座组成。
断路器本体上装有隔离触刀、二次回路动触头，接地触头支承导轨等。
抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。
正下方由操作手柄、螺杆等组成推拉操作机构。
DW15万能断路器特性1、DW15万能式断路器的额定绝缘电压等于相应的额定工作电压值。
2、DW15万能式断路器的基本参数DW15C-200、400、630~DW15-200、400、630相同断路器壳架等级额定电流Inm(A)6301000160025004000约定发热电流Ith(A)200400630100016002500极数3333333断路器额定电流In(A) 热一电磁型100 160 200315 400315 400 630630 800 100016001600 2000 25002500 3000 4000电子型100 200200 400315 400 630630 800 100016001600 2000 25002500 3000 4000额定短路分断能力(kA) AC 380V20303040406080AC 660V2525额定短时耐受电流(kA) 812.612.6303060与额定短时耐受电流有关时间(s)0.20.20.20.50.50.50.5断路器机械寿命(次)1000010000100005000500050004000电寿命(1in,1Ue)(次)100010001000500500500500AC380V保护电动机电寿命Ac~3(次) 200020002000操作频率(次/h)60606020202010飞弧距离(mm)280280280350350400操作力臂(mm)909090250250250250操作力(N)200200200350350350350注：断路器额定短路分断能力均为上进线。
DW15-1000A万能式断路器的故障检修
C 案例ASESＯＣＣＵＰＡＴＩＯＮ1392013 03DW15-1000A万能式断路器的故障检修吴晓帆摘 要：随着万能式断路器的不断发展，其控制方式也越来越多样化，给维护及维修带来了一定的难度。
本文重点论述ＤＷ１５－１０００Ａ断路器两起故障的原因与排除方法。
熟练、准确、迅速而安全地排除ＤＷ１５－１０００Ａ断路器的故障，对保障供电具有重大意义。
关键词：万能式断路器 故障 检修 供电万能式断路器是功能最为强大的低压断路器，一般装在低压柜内作为变压器下的主进线断路器，主要用于保护低压电气设备，使之免受过电流、欠压、短路等的危害，也可作为较大负荷的直接配电。
DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定工作电压380V至1140V、额定工作电流至4000A及以下配电网络中作为分配电能和保护线路及电源设备的过载、欠电压、短路之用，在正常条件下作为线路不频繁转换操作之用，及在电动机不频繁起动的情况下在配电网中多用于三相电的接通与断开。
选择型的断路器具有过电流三段保护特性, 可以对电网起选择性保护作用。
而断路器若在运行过程中出现故障，则影响范围会较大。
这里就DWl5-1000A断路器在投入运行后出现的故障进行分析，并介绍其处理方法。
一、DWl5-1000A断路器结构概述DWl5-1000A断路器为立体布置形式，有触头系统、瞬时过电流脱扣器，左右侧板安装在一块绝缘板上，上部装有灭弧系统。
操作机构装在正前方(或右侧面)，有“分”“合”指示牌及手动断开按钮。
机构左上方装有分励脱扣器，背部装有欠电压脱扣器与脱扣半轴相连，速饱和电流互感器或电流电压变换器套穿在下母线上，欠电压延时阻容装置、热继电器或电子式脱扣器均分别装在断路底部。
二、DWl5-1000A断路器故障及排除1.DWl5-1000A断路器因电死老鼠而烧坏（1）故障现象。
断路器上桩部位烧黑，有3支连接母线的M12螺杆、螺母烧熔；连接至母线的3条二次回路电源线中有2条烧断；二次回路线匝烧黑；二次回路熔断器熔体熔断。
正泰DW15断路器
型号及其含义DW □ 15 □-□断路器壳架等级额定电流 抽屉式安装结构，用“C”表示 设计序号限流型用“X”表示 万能式断路器主要参数及技术性能外形及安装尺寸a.DW15C-200、400、630技术参数同DW15-200、400、630。
b.DW15C抽屉座插接寿命为200次，DW15-6300(In≥5000A)机械 护1500次。
寿命免维c.飞弧距离括号内为1140V产品。
d.In=5000、6300A只有电磁式，其余均有热-电磁式和电磁式两种。
DW15C、DWX15C-200-630抽屉式断路器外形及安装尺寸1. 操作摇手柄2. 丝杆接头3. 侧板4. 滑架5. 导轨6. 联锁导轨7. 断路器本体8. 隔离触刀15.引伸导轨DW15-200～630断路器外形尺寸及安装尺寸正面操作(主回路工作电压最高AC 380V )安装尺寸和外形尺寸侧面操作(主回路工作电压最高AC1140V)安装尺寸和外形尺寸序号型号a b c g e f 1DW15-200530φ11313015352DW15-400φ13333333DW15-6306352-φ11461545DW15-200,400DW15-630DW15-1600断路器的外形尺寸及安装尺寸DW15-2500断路器的外形尺寸及安装尺寸DW15-6300(In≤4000A)断路器的外形尺寸及安装尺寸DW15-6300(In≥5000A)断路器的外形尺寸及安装尺寸B向安装尺寸及主电路板前进出线端尺寸In≤1000A订货须知。
dw15一1600万能断路器跳闸的原因
dw15一1600万能断路器跳闸的原因DW15一1600万能断路器跳闸的原因DW15一1600万能断路器是一种常用的低压电器保护设备，它的主要作用是在电路中发生过载、短路等故障时，及时切断电路，以保护电气设备的安全运行。
然而，在实际使用中，我们常常会遇到DW15一1600万能断路器跳闸的情况，那么，它跳闸的原因有哪些呢？过载是DW15一1600万能断路器跳闸的最常见原因之一。
过载是指电路中的电流超过了断路器额定电流。
在正常情况下，DW15一1600万能断路器的额定电流是1600A，如果电路中的电流超过了这个值，断路器就会跳闸。
过载是由于电路负荷过大、电器设备损坏等原因造成的。
短路也是DW15一1600万能断路器跳闸的常见原因之一。
短路是指两个电极之间发生了电气接触，形成了电路短路。
在短路情况下，电流会急剧增大，超过了断路器的额定电流，从而导致断路器跳闸。
短路可能是由于电路中的绝缘损坏、电器设备故障等原因造成的。
除了过载和短路外，DW15一1600万能断路器跳闸的原因还有很多，比如缺相、过电压等。
缺相是指电路中某个相位失去了电源，导致电器设备无法正常工作。
过电压是指电路中的电压超过了额定电压，从而导致断路器跳闸。
这些原因都可能导致DW15一1600万能断路器跳闸，需要我们及时排除故障，以保证电气设备的安全运行。
为了避免DW15一1600万能断路器跳闸，我们可以采取以下措施：1.合理安排电路负载，避免过载情况的发生。
2.定期对电器设备进行维护和检修，确保其正常工作。
3.安装电气保护装置，如过电流保护器、短路保护器等，以提高电路的安全性。
4.避免电路中的缺相和过电压情况的发生，如安装电压稳定器、稳压器等装置。
DW15一1600万能断路器跳闸是电气设备运行中常见的问题，需要我们及时排除故障，以确保电器设备的安全运行。
在日常使用中，我们应该合理安排电路负载，定期维护和检修电器设备，增强电路的安全性，以避免出现故障。
DW15万能断路器使用说明
