功率放大器电路设计资料
射频功率放大器电路设计实例
一个覆盖900MHz/1.9GHz/2.5GHz的功率放大器电路和元器件布局图如图3.3.1所示，元器件参数见表3.3.1。电路是组装在0.031英寸的FR-4印制板上。C5（1000pF）是旁路电容器，用来消除加在与VCC连接的电源线上的级间反馈。MGA83563第一级FET的漏极连接到引脚1，电源电压VCC通过电感线圈L2连接在漏极上，电感线圈的电源端被旁路到地。这个级间电感线圈用来完成在第一级放大器和第二级放大器之间的匹配。电感线圈L2的数值取决于MGA83563特定的工作频率，L2的数值可以根据工作频率选择。电感L2的数值也与印制电路板材料、厚度和RF电路的版面设计有关。
第6页/共26页
① PCB版面MGA83563封装引脚焊盘的尺寸建议采用推荐使用的微型SOT-363（SC-70）封装的印制电路板引脚焊盘。该设计提供大的容差，可以满足自动化装配设备的要求，并能够减少寄生效应，保证MGA83563的高频性能。② PCB材料的选择对于频率为3GHz的无线应用来说，可选择型号为FR-4或G-10印制电路板材料，典型的单层板厚度是0.020～0.031英寸，多层板一般使用电介质层厚度在0.005～0.010英寸之间。更高的频率应用例如5.8GHz，建议使用PTFE/玻璃的电介质材料的印制电路板。
第4页/共26页
因为MGA83563中两级放大器都是使用同一个电源，为了防止从RF输出级到第一级的漏极之间的电源线产生的反馈，应确保RF输出级到第一级的漏极之间的电源线有非常好的旁路。否则，电路将变得不稳定。连接到MGA83563的RF输入（引脚3）是直流接地电位。在MGA83563的输入端，可以不使用隔直电容，除非有一个DC电压出现在输入端。
音频小信号功率放大电路设计全文编辑修改
精选全文完整版可编辑修改目录1 选题背景 (2)1．1 指导思想 (2)1．2 方案论证 (2)1．3 基本设计任务 (2)1．4 发挥设计任务 (2)1．5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据（或者仿真结果） (7)6.1仿真检查 (8)6.1.1第一级仿真检查。
(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活，这些产品在使用时时常会有音频的播放，而这些产品本身配带的音频播放装置往往功率较小，难以带给人们想要的音乐效果与震撼。
因此音频小信号功率放大器就有着广泛的运用空间，能够让人们尽情享受音乐激情与活力。
正因为如此我对音频小信号放大电路产生了浓厚的兴趣，希望通过自己的知识和能力亲自动手设计和制作这样一款产品。
1．1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大；把放大后的信号接入第二级功率放大电路进行功率放大。
1．2 方案论证方案一：可使用NE5532配合集成功放TDA2030进行功率放大。
这样实现电路简单方便且电路的实现效果会很好，但由于题目要求不允许使用集成音频功放所以此方案不符合，故舍弃此方案。
高保真音频功率放大器设计资料
电子技术课程设计
方案二： LM386是一种音频集成功放，具有自身功耗低、 电压增益可调整、电源电压范围大、外接元件少和总谐波 失真小等优点，广泛应用于录音机和收音机之中。LM386电 源电压4--12V，音频功率0.5w。LM386音响功放是由NSC制 造的，它的电源电压范围非常宽，最高可使用到15V，消耗 静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况 下，可提供几百mW的功率。它的典型输入阻抗为50K。
2019/3/2
11
2019/3/2 10
电子技术课程设计
六、参考文献
[1] 付家才.电子实验与实践.北京：高等教育出版社， 2005.9 [2] 廖芳.电子产品生产工艺与管理.电子工业出版社2003.9 [3] 周泽义.电子技术实验.武汉：武汉理工大学出版社， 2001.5 [4] 谢自美.电子线路设计· 实验· 测试.第三版.武汉：华中科 技大学出版社，2006.8
2019/3/2
Chapter 4:
8
8
电子技术课程设计
四、功率放大电路设计
功率放大器的作用是给音响放大器的负载RL(扬声器)提供一定的输 出功率。当负载一定时，希望输出的功率尽可能大，输出信号的 非线性失真尽可能地小，功率尽可能的高。
2019/3/2
9
电子技术课程设计 五、调试与测量
（1）通电观察。接通电源后，先不要急于测试，首先观察功放电 路是否有冒烟、发烫等现象。若有，应立即切断电源，重新检查电 路，排除故障。 （2）静态工作点的调试。将功率放大器的输入信号接地，测量输 出端对地的点位应为0V左右，电源提供的静电电流一般为几十mA 左右。若不符合要求，应仔细检查外围元件记接线是否有误；若无 误，可考虑更换集成功放器件。 （3）动态测试。在功率放大器的输出端接额定负载电阻RL条件 下，功率放大器输入端加入频率等于1KHz的正弦波信号，调节输入 信号大小，观察输出信号的波形观察输出信号的波形。若输出波形 变粗或带有毛刺，则说明电路发生自激振荡，应尝试改变外接电路 的分布参数，直至自激振荡消除。然后逐渐增大输入电压，观察测 量输出电压的失真及幅值，计算输出最大不失真功率。改变输入信 号的频率，测量功率放大器在额定输出功率下的频带宽度是否满足 设计要求。

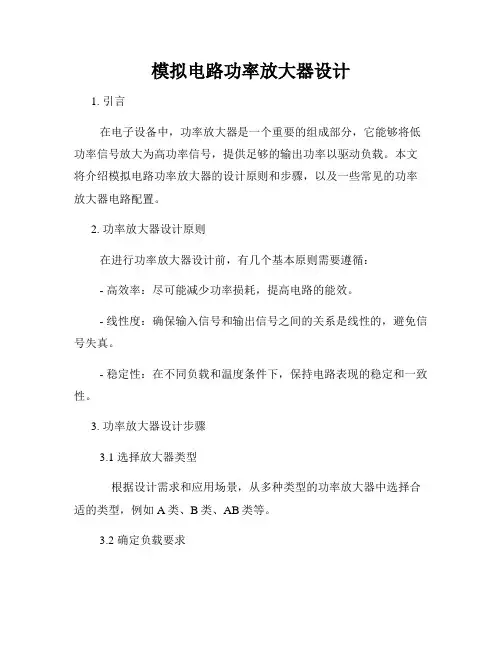

模拟电路功率放大器设计
模拟电路功率放大器设计1. 引言在电子设备中，功率放大器是一个重要的组成部分，它能够将低功率信号放大为高功率信号，提供足够的输出功率以驱动负载。
本文将介绍模拟电路功率放大器的设计原则和步骤，以及一些常见的功率放大器电路配置。
2. 功率放大器设计原则在进行功率放大器设计前，有几个基本原则需要遵循：- 高效率：尽可能减少功率损耗，提高电路的能效。
- 线性度：确保输入信号和输出信号之间的关系是线性的，避免信号失真。
- 稳定性：在不同负载和温度条件下，保持电路表现的稳定和一致性。
3. 功率放大器设计步骤3.1 选择放大器类型根据设计需求和应用场景，从多种类型的功率放大器中选择合适的类型，例如A类、B类、AB类等。
3.2 确定负载要求根据需要驱动的负载特性，确定功率放大器的输出功率和负载阻抗。
3.3 确定输入信号要求根据输入信号的特性，确定功率放大器的输入阻抗和输入功率。
3.4 选择放大器工作点根据设计需求和放大器类型，选择适当的工作点，以确保放大器在线性工作范围内。
3.5 电路配置设计根据选择的放大器类型和工作点，设计合适的电路配置，包括偏置电路、放大电路和输出级电路等。
3.6 电路参数计算与模拟根据电路设计和所选元器件的特性，进行电路参数计算和模拟，以验证设计的正确性和性能。
3.7 元器件选择与布局根据电路设计和性能要求，选择合适的元器件，并合理布局以提高电路的稳定性和可靠性。
3.8 确认设计结果进行电路测试和性能评估，确认设计结果是否满足预期的要求，如有需要可以进行进一步优化和调整。
4. 常见的功率放大器电路配置4.1 类A功率放大器类A功率放大器具有简单的设计和线性的特性，但效率较低。
在对线性度和输出质量要求较高的场合常被使用。
4.2 类B功率放大器类B功率放大器具有高效率和较好的线性度，但存在交叉失调和畸变的问题。
常用于音频功放等领域。
4.3 类AB功率放大器类AB功率放大器综合了类A和类B的优点，具有较高的效率和较好的线性度，能够在功率和音质上取得一定的平衡。
TDA2030集成电路功率放大器设计
OTL电路元件清单（单声道）
字串5
电容：1μF×1 22μF×1 0.22μF×1 2200μF×2 0.1μF×1 2.2μF×1
字串4
电阻: 22KΩ×2 4.7KΩ×1 1Ω1W×1 100KΩ×3 150KΩ×1字串2
二极管:1N4001×2 1N4004×4字串3
电位器: 22KΩ
双声道OTL音频功率放大器印刷电路图字串9
字串7
BTL电路元件清单（单声道）字串8
电容：1μF×1 22μF×2 0.22μF×2 2200μF×2 0.1μF×2字串1
电阻: 22KΩ×5 680Ω×2 1Ω1W×2字串1
二极管:1N4001×4 1N4004×4字串7
电位器: 22KΩ字串5
字串4
单电源供电音频功率放大器
单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。特别是集成块内部设计有完整的保护电路，能自我保护。
字串2
∵ R9＝R5 ∴ U02＝－U01
字串3
因此在扬声器上得到的交流电压应为：字串5
êUY?＝U01 -（-U02）＝2U01＝2U02
字串6
字串9
扬声器得到的功率PY按下式计算：字串9
PY＝＝＝４＝4 PMONO
字串1
BTL功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±
字串3
②直流电源电压10v，负载电阻为8Ω。
字串7
字串2
3．测量上、下限截止频率fH和fL
字串9
测试条件：直流电源电压14v，输入信号70mv（振幅值100mv），改变输入信号频率、负载电阻为8Ω。
大功率功率放大器电路设计
大功率功率放大器电路设计大功率功率放大器电路设计一. 设计理念及实现方式(1)能推4Ω、2Ω等双低音的“大食”音箱以及专业类大粗音圈的各类专业箱。
(2)要省电、噪声小，发热量小。
(3)音质要好，能适合家居使用和专业使用。
第一点的实现就是要有大的推动功率。
由于目前居室客厅面积有不断扩大的趋势，100W ×2以下功放已显得有些“力不从心”，所以本功放设计为4ΩQ时360W ×2，2Ω时720W ×2。
第二点的实现就是电路工作在静态时的乙类小电流，靠大水塘级电容和电阻进行滤波降噪，使功放级噪声极小。
而电路的工作状态又决定了电路元件的发热量很小，与一般乙类电路相当。
配备的大型散热系统是为了应付连续大功率、低阻抗输出时的安全、可靠。
第三点的实现是本功放板的主要目标。
目前公认的是：甲类、MOS、电子管音质好，所以本功放要达到甲类、MOS、电子管的音质。
二.大功率输出的实现要实现大功率，首先是电源容量要大。
本功放配置的电源是在截面积为35mm ×60mm的环形铁心上绕制的环牛。
一次侧为1.0mm线绕484圈，二次侧为1.5mm 双线并绕100圈。
整流为两只40A全桥做双桥整流，滤波为4只47000 uF电容 2只2.7kΩ电阻并接在正负电源上，使电压稳定在±62V。
如电压过高可减小电阻到2.2kΩ，过低可加大电阻到3kΩ，功率用3W以上的。
除电源外，要实现大功率输出，特别是驱动“大食”音箱，要求功放输出电流能力要强，本功放每声道选用6对2SD1037管做准互补输出，可驱动直流电阻低达0.5Ω的“大食”音箱。
所以4Ω时360W×2、2Ω时720W×2是有保障的。
三. 甲类、MOS、电子管音质的实现目前人们公认的甲类、MOS、电子管的音质最好，所以本功放电路设计动态时工作于甲类的最佳状态，偏流随信号大小而同步增减，所以音质是有技术保障的。
而在此工作状态下，即使更换几只一般的MOS管，对音质的提高也不明显。
射频功率放大器电路设计
本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图一、阻抗匹配设计大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA 将输出端匹配放在集成芯片外部，以减小芯片面积。
常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。
PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。
常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。
二、谐波抑制由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。
谐波抑制对于CE、FCC认证显得尤为重要。
由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。
不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。
上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。
使用无源滤波器实现谐波抑制有以下优点：l 简单直接，成本有优势l 良好的性能并且易于仿真l 可以同时实现阻抗匹配设计三、系统设计优化系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。
3.1 电源设计功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。
PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。
有必要也可以加扼流电感或磁珠来抑制电源噪声。
从SE2576L的结构框图可以看出，该PA一共由三级放大组成，每一级都单独供电，前面两级作为小信号电压增大以及开关偏置电路，其工作电流较小，最后一级功率放大，其电流很大。
音频功率放大器设计
音频功率放大器设计一、设计任务设计一个实用的音频功率放大器。
在输入正弦波幅度≤5mV，负载电阻等于8Ω的条件下，音频功率放大器满足如下要求：1、最大输出不失真功率P OM≥8W。
2、功率放大器的频带宽度BW≥50Hz~15KHz。
3、在最大输出功率下非线性失真系数≤3%。
4、输入阻抗R i≥100kΩ。
5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围。
二、设计方案分析根据设计课题的要求，该音频功率放大器可由图所示框图实现。
下面主要介绍各部分电路的特点及要求。
图1 音频功率放大器组成框图1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。
一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。
所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。
另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。
对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。
对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。
前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。
电路中的功率放大器设计与实现
电路中的功率放大器设计与实现引言：在电子设备中，功率放大器是一个关键的组成部分。
它能够将弱小的输入信号放大到足够大的输出信号，以驱动各种负载。
在本文中，我们将探讨功率放大器的设计原理、实现方法以及一些常见的应用。
一、功率放大器的基本原理1.1 工作原理功率放大器是一种能够将低功率输入信号转化为高功率输出信号的电路。
通常，它由输入级、放大级和输出级组成。
输入级负责将输入信号转化为合适的驱动信号；放大级增幅信号的幅度，并提供足够的电流；输出级将放大后的信号驱动负载。
1.2 放大器分类功率放大器可以根据电路配置和工作方式进行分类。
根据电路配置，功率放大器主要包括A类、B类、AB类、C类和D类等。
根据工作方式，功率放大器可以分为线性放大器和非线性放大器。
二、功率放大器的设计与实现2.1 电路设计要点在设计功率放大器时，需要考虑以下要点：（1）工作频率范围：根据实际需求选择合适的工作频率范围。
（2）增益与失真：根据所需放大倍数和信号失真要求，选择合适的电路配置和元器件。
（3）功率输出与效率：根据负载需求和电源供应情况，确定输出功率和功率转换效率的要求。
（4）热稳定性：功率放大器在工作时会产生较大的热量，需要考虑散热和稳定性的问题。
2.2 电路实现方法实现功率放大器的方法有多种，下面介绍几种常见的方法：（1）管子放大器：采用功率管作为放大器的核心元件，通过驱动、反馈和滤波等电路来实现放大器功能。
（2）集成电路放大器：利用集成电路中的功率放大器芯片，通过配合外围电路实现功率放大功能。
（3）混合集成电路放大器：结合了管子放大器和集成电路的优势，通过混合集成电路实现功率放大器的设计。
三、功率放大器的应用功率放大器在各种电子设备中都有广泛的应用，下面列举一些常见的应用场景：（1）音频功放：功率放大器被用于音响设备、汽车音响系统等，能够将音频信号放大到足够大的声压级，以提供良好的音质和音量。
（2）通信设备：功率放大器在无线通信设备中扮演着关键的角色，能够将发送端产生的微弱射频信号放大到足够强的功率，以保证通信质量。
甲乙类互补对称功率放大电路
甲乙类互补对称功率放大电路甲乙类互补对称功率放大电路是一种常用于音频放大器中的电路设计。
它具有高效率、低失真等优点，被广泛应用于家庭影院、音响系统等场合。
本文将从以下几个方面详细介绍甲乙类互补对称功率放大电路。
一、甲乙类功率放大器的基本原理甲乙类功率放大器是由两个互补的晶体管组成，一个为NPN型晶体管（甲级），一个为PNP型晶体管（乙级）。
在输入信号为正半周时，只有甲级工作；在输入信号为负半周时，只有乙级工作。
这样就实现了信号的全波放大。
由于两个晶体管都能够进行导通和截止，因此能够充分利用晶体管的性能，达到高效率和低失真的效果。
二、甲乙类功率放大器的分类根据输出管的偏置方式不同，可以将甲乙类功率放大器分为固定偏置和动态偏置两种类型。
1.固定偏置：输出管的偏置电压是固定不变的。
这种方式简单可靠，但是会产生较大的静态功耗，因此效率较低。
2.动态偏置：输出管的偏置电压随着输出信号的变化而变化。
这种方式能够降低静态功耗，提高效率，但是需要更复杂的电路设计，容易产生交趾失真。
三、甲乙类互补对称功率放大电路的特点甲乙类互补对称功率放大电路是一种特殊的甲乙类功率放大器。
它具有以下几个特点：1.高效率：由于采用了互补对称结构，能够最大化地利用晶体管的性能，因此效率较高。
2.低失真：由于两个晶体管都能够进行导通和截止，因此可以实现完美的信号全波放大，减小失真。
3.抗干扰：采用了差分输入电路和共模反馈电路等技术，能够有效地抑制干扰信号。
4.稳定性好：采用了负反馈电路和保护电路等技术，能够保证稳定可靠地工作。
四、甲乙类互补对称功率放大电路的应用甲乙类互补对称功率放大电路广泛应用于音频放大器中，特别是功率放大器。
它能够提供足够的输出功率，满足家庭影院、音响系统等场合的需求。
同时，由于具有高效率、低失真等优点，也被广泛应用于汽车音响、舞台音响等领域。
五、甲乙类互补对称功率放大电路的设计甲乙类互补对称功率放大电路的设计需要考虑以下几个方面：1.输入级：采用差分输入电路能够提高抗干扰能力和共模抑制比。
低频功率放大器电路设计
低频功率放大器电路设计低频功率放大器电路设计的第一步是确定放大器的规格和要求。
这包括确定所需的增益、带宽、功率输出和输入阻抗等参数。
例如，如果设计一个音频功率放大器，我们可能需要一个增益20倍，频率范围20Hz至20kHz，输出功率约为10瓦特。
这些参数将指导设计的整个过程。
第二步是选择适当的放大器拓扑。
常见的低频功率放大器拓扑有共射、共基和共集。
每个拓扑都有自己的优点和局限性，因此选择合适的拓扑是非常重要的。
例如，共射放大器适合大增益的应用，而共集放大器适合低噪声应用。
根据设定的规格和要求，选择合适的拓扑。
第三步是选择合适的晶体管或功放器件。
选择合适的器件非常重要，因为它将直接影响到整个电路的性能。
在选择器件时，需要考虑其最大功率输出、线性度、噪声系数和输入/输出阻抗等参数。
同时，还需要考虑器件的可获取性和成本。
根据拓扑和规格要求，选择合适的器件。
第四步是设计输入和输出匹配网络。
输入和输出匹配网络是为了确保最大功率传输和最小信号损耗。
输入匹配网络一般包括一个电容和一个电阻，用于匹配输入信号源的电阻和放大器的输入阻抗。
输出匹配网络一般包括一个电感和一个电容，用于匹配放大器的输出阻抗和负载的输入阻抗。
根据放大器的输入和输出阻抗，设计合适的匹配网络。
第五步是完成放大器的偏置和稳定。
偏置电路用于确保放大器工作在合适的工作点，以获得最佳的线性度和稳定性。
稳定电路用于抵消放大器的温度和其他环境变化引起的偏置漂移和频率响应变化。
通过设计适当的偏置电路和稳定电路，可以确保放大器的性能与规格要求一致。
最后一步是验证和优化设计。
在完成设计后，需要进行验证和优化，以确保放大器满足规格和要求。
这可以通过电路模拟和实验测试来完成。
通过模拟和实验，可以发现和解决潜在的问题，并对设计进行优化，以获得最佳的性能。
综上所述，低频功率放大器电路设计是一个复杂的过程，需要考虑多个因素。
通过正确的规格定义、选择合适的拓扑和器件、设计匹配网络和偏置稳定电路，可以实现设计要求。
otl功率放大电路
otl功率放大电路OTL功率放大电路摘要：OTL功率放大电路（Output Transformerless Power Amplifier）是一种常用于音频放大器设计中的电路。
与传统的功率放大电路相比，OTL功率放大电路不需要使用输出变压器，因此具有结构简单、成本低廉等优点。
本文将介绍OTL功率放大电路的基本原理、电路结构与应用特点，并对其性能进行评估。
1. 引言OTL功率放大电路是一种在音频放大器设计中常用的电路，其主要特点是不需要使用输出变压器，因此具有结构简单、成本低廉等优点。
在音响设备、电视、收音机等领域广泛应用。
本文将详细介绍OTL功率放大电路的原理和设计要点。
2. OTL功率放大电路的原理OTL功率放大电路的基本原理是利用晶体管的功率放大特性，将音频信号放大到足够大的电压和电流，以驱动扬声器工作。
传统的功率放大电路通常使用输出变压器实现电压与电流的升压与降压变换，而OTL功率放大电路则使用晶体管的特性直接进行功率放大。
这样的设计不仅简化了电路结构，而且提高了效率和稳定性。
3. OTL功率放大电路的电路结构OTL功率放大电路的典型电路结构包括输入级、放大级和输出级。
输入级用来将输入电源转化为准备放大的信号；放大级用来放大信号到足够大的电压和电流；输出级将放大后的信号输出到扬声器。
其中，放大级是OTL功率放大电路的核心，其设计和选用的晶体管对性能有很大影响。
常见的OTL功率放大电路有单端式和双端式两种。
单端式OTL功率放大电路使用单个晶体管进行放大，结构简单，适合于小功率放大；双端式OTL功率放大电路使用两个晶体管相互驱动，能够提供较大的功率输出。
4. OTL功率放大电路的设计要点在设计OTL功率放大电路时，需要注意以下几个要点：4.1 晶体管的选用：晶体管是OTL功率放大电路的核心元件，其性能对电路的稳定性和放大效果有重要影响。
选用时应考虑参数包括工作频率、功率承受能力、线性度等。
4.2 回路设计：合适的回路设计可以提高OTL功率放大电路的稳定性和音质。
功率放大电路毕业设计(精华)
功率放大电路设计目录1、课程发展史第一章放大电路的性能指标1.1 放大倍数1.2 输入电阻Ri (3) 输出电阻Ro1.3 输出电阻Ro1.4 通频带1.5 失真度1.6 频率响应1.7 音调控制范围1.8 信噪比第二章功率放大电路概述2.1 功率放大电路的特点2.2 主要技术指标2.3 功率放大电路中的晶体管2.4 功率放大电路的分析方法第三章功率放大电路的组成3.1 为什么共射放大电路不宜用作功率放大电路3.2 变压器耦合功率放大电路3.3 无输出变压器的功率电路3.4 无输出电容的功率放大电路3.5 桥式推挽功率放大电路第四章互补功率放大电路4.1 OCL电路的组成及工作原理4.2 OCL电路的输出功率及效率4.3 OCL电路中晶体管的选择第五章集成功率放大电路5.1 集成功率放大电路分析5.2 集成功率放大电路的主要性能指标5.3 集成功率放大电路的应用第六章集成功率放大电路的应用6.1 放大电路的静态分析6.2 放大电路的动态图解分析6.3 三极管的低频小信号模型6.4 共射组态基本放大电路微变等效电路分析法6.5 共集组态基本放大电路6.6 共基组态基本放大电路放大电路中常见问题及答案本课题小结论心得致谢参考文献1、课程发展史模拟电子技术课程的开设近50年，每当电子科学和电子工业发展的关键时刻，教研组都在模拟电子技术课程内容体系上作重大的改革，并及时总结教学改革的经验，进行教材的更新，选用的教材均具有开创性，学科内容始终处于领先水平，在引导和推动我校电子技术教学体系和内容的改革中起着重要作用。
20世纪60年代初，童诗白主持编写了我国最早出版的电子学教材，从此结束了我国长期使用外国翻译教材的历史，将我国高等院校以大功率、整流技术为主的“工业电子学”课程内容体系，转变为以小功率、控制为主的整流－放大－振荡－脉冲的“电子技术基础”课程内容体系，完成了从工业电子学到电子技术基础的转换，课程名称也随之改变，为培养我国自动化方面的人才打下基础，20世纪70年代“文化大革命”期间，国外电子技术飞速发展，国内因政治动乱而停滞不前。
音频功率放大器设计
乙类
甲乙类
iC
●
●
Q
Q
Q
●
上页
下页
返回
第一节
01
第三节
02
第二节
03
集成功率放大器
04
概述
05
第四节
06
功率放大器设计
07
各类放大电路
08
第二章 音频功率放大器设计
2.2 互补对称电路
T1、T2：参数互补对称，称为互补对称电路。VI=0 时 VO=0。
T1和T2分别组成射极输出器
VI>0 时 T1 导通T2截至的等效电路 。
T1和T2分别组成射极输出器
VI<0 时 T1 截至T2导通的等效电路
2.2 互补对称电路
1.OCL电路
2. 2 .1双电源互补对称电路（OCL)
u
iC1
iC2
ωt
ωt
ωt
ωt
u
上页
下页
电路组成
返回
io
iC1
iC2
T1
T2
E
+UCC
ui
uo
+
-
－UCC
静态功率如何
功率计算
1. 输出功率： Po = —— · —— = — Uom Iom
集成功率放大器
第二章 音频功率放大器设计
功率放大器设计
2.1概 述
例： 扩音系统
执行机构
功率放大器的作用： 用作放大电路的输出级，以驱动执行机构。如使扬声器发声、继电器动作、 仪表指针偏转等。
乙类：t＝T/2，管子只导通半个周期，另半个周期截止。
甲乙类：T/2 t<T ，管子导通时间大于半个周期，截止时间小于半个周期。
MOS管功率放大器电路图与原理图文及其解析
MOS管功率放大器电路图与原理图文及其解析放大器电路的分类本文介绍MOS管功率放大器电路图，先来看看放大器电路的分类，按功率放大器电路中晶体管导通时间的不同可分：甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。
甲类功率放大器电路，在信号全范围内均导通，非线性失真小，但输出功率和效率低，因此低频功率放大器电路中主要用乙类或甲乙类功率放大电路。
功率放大器是根据信号的导通角分为A、B、AB、C和D类,我国亦称为甲、乙、甲乙、丙和丁类。
功率放大器电路的特殊问题（1）放大器电路的功率功率放大器电路的任务是推动负载，因此功率放大电路的重要指标是输出功率，而不是电压放大倍数。
（2）放大器电路的非线形失真功率放大器电路工作在大信号的情况时，非线性失真时必须考虑的问题。
因此，功率放大电路不能用小信号的等效电路进行分析，而只能用图解法进行分析。
（3）放大器电路的效率效率定义为：输出信号功率与直流电源供给频率之比。
放大电路的实质就是能量转换电路，因此它就存在着转换效率。
常用MOS管功率放大器电路图MOS管功率放大器电路图是由电路稳压电源模块、带阻滤波模块、电压放大模块、功率放大模块、AD转换模块以及液晶显示模块组成。
（一）MOS管功率放大器电路图-系统设计电路实现简单，功耗低，性价比很高。
该电路，图1所示是其组成框图。
电路稳压电源模块为系统提供能量；带阻滤波电路要实现50Hz频率点输出功率衰减；电压放大模块采用两级放大来将小信号放大，以便为功率放大提供足够电压；功率放大模块主要提高负载能力；AD转换模块便于单片机信号采集；显示模块则实时显示功率和整机效率。
（二）MOS管功率放大器电路图-硬件电路设计1、带阻滤波电路的设计采用OP07组成的二阶带阻滤波器的阻带范围为40～60 Hz，其电路如图2所示。
带阻滤波器的性能参数有中心频率ω0或f0，带宽BW和品质因数Q。
Q值越高，阻带越窄，陷波效果越好。
2、放大电路的设计电压放大电路可选用两个INA128芯片来对微弱信号进行放大。
ab类功率放大器电路_理论说明
ab类功率放大器电路理论说明1. 引言1.1 概述在电子设备中，功率放大器起着至关重要的作用。
它们用于将输入信号增加到足够的功率，以便可以驱动扬声器、马达或其他负载。
其中一种常见的功率放大器类型是ab类功率放大器电路。
ab类功率放大器电路具有高效率、低失真和较好的线性特性，因此在音频放大和通信领域得到广泛应用。
1.2 文章结构本篇文章将首先介绍ab类功率放大器电路的基本原理，包括对功率放大器的概述、ab类功率放大器的定义与特点以及不同类型的功率放大器分类与应用场景。
然后，我们将详细探讨ab类功率放大器电路设计要点，包括输入级、驱动级和输出级各个方面的设计要点。
接下来，我们将通过一个实例分析展示如何搭建ab类功率放大器电路，并介绍调试方法。
最后，在结论部分对ab类功率放大器电路进行总结，并提出进一步研究方向。
1.3 目的本文旨在深入探讨ab类功率放大器电路的理论原理和设计要点，并以实例分析的方式帮助读者了解如何搭建ab类功率放大器电路并进行调试。
通过本文的阅读，读者将能够全面了解ab类功率放大器电路，并在实际应用中具备基本的设计与调试能力。
2. ab类功率放大器电路的基本原理2.1 功率放大器概述功率放大器是一种用于增强输入信号幅度的电路，通常用于将低功率信号转换为高功率输出信号。
它在各种电子设备中得到广泛应用，如音频放大器、无线通信系统和功率驱动电源等。
ab类功率放大器是最常见和常用的功率放大器之一。
2.2 ab类功率放大器的定义与特点ab类功率放大器是一种能够提供高效能并具有较低谐波失真的电路。
它通过将输入信号分成两个不同相位的部分来工作，其中一个部分被引入一个npn型晶体管，另一个部分被引入一个pnp型晶体管，并在输出端合并。
ab类功率放大器的主要特点包括：- 高效能：由于两个晶体管轮流工作，并且只有在输入信号超过某个阈值时才会进行切换，在非使用状态时几乎没有静态功耗。
- 低谐波失真：由于将输入信号分成两个相位来处理，ab类功率放大器可以减小谐波失真级别。
音频功率放大器电路设计
音频功率放大器电路设计(总4页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、设计的题目及其要求（1）设计题目音频功率放大器电路仿真设计（2）课程设计的目标、基本要求及其功能：设计并实现OTL功率放大器，功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。
用multisim软件对OTL功率放大器进行仿真实现。
根据实例电路图和已经给定的原件参数，使用multisim软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。
二、设计的基本思路及其设计出发点（1）设计的基本思路功率放大器的作用是给负载RL提供一定的输出功率，当RL一定时，希望输出功率尽可能大，输出信号的非线性失真可能小，且效率尽可能高。
由于OTL电路采用直接耦合方式，为了保证电路工作稳定，必须采取有效措施抑制零点漂移。
为了获得足够大的输出功率驱动负载工作，故需要有足够高的电压放大倍数。
因此，性能良好的OTL功率放大器应由输入级、推动级和输出级等部分组成。
（2）芯片的选择TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
功率放大器电路图及其原理
一、O PA300放大电路OPA300放大电路功能说明：通过设定电阻R4=3R3 来设定该放大器的放大倍数为四倍，即Vout=(1+Rf / R) Vin ，将VCA810的输出信号放大到能满足检波需要的信号。
二、高栅负压的电子管功放电路图下图中R3既是前级的直流负载电阻。
又是给后级提供栅负压的偏值电阻。
它适用于栅负压较高的功率管制作的功放电路。
电路比较简单。
电路中两个竹子的灯丝接地端。
应接在各自阴极电阻的下端。
同样要求电源变压器有两个灯丝绕组，功率级与前级的灯丝分别供电。
电路是用6Pl做的实验，虽然栅负压较低，但工作很正常，说明电路是成功的。
同样要注意的是：一定要在插上前级管子后再开电源，否则不能加电。
三、推挽式功率放大级的正偏压电路此电路用EL34管。
在两只功放管阴极电路中串入一只50Ω左右的线绕电位器或半可变线绕电阻，中点接地即可。
调整电位器W使两管的阴极电压平衡、对称，再放音就会有出色的表现。
正偏压的方式也可以用在ABI类自给偏压的推挽式功率放大级中。
四、AD8656双运放芯片组成的接收放大电路使用AD8656双运放芯片组成接收放大电路。
该运放适合+2.7～+5.5 V电源电压供电，是具有低噪声性能的精密双运算放大器。
AD8656型CMOS放大器在满共模电压(VCM)范围内提供250 mV精密失调电压最大值，且在10 kHz处提供低电压噪声谱密度和0.008%的低真，无需外部三极管增益级或多个并行的放大器以减小系统噪声。
通过干电池提供3V单电源供电，接收放大电路如图2所示。
放大电路由AD8656进行两级放大，抵消线圈所感应到的信号电压幅值因距离的增加而产生的衰减，放大所接收到的微弱信号，增加无线传输距离。
系统接收电路经D8656放大后的输出电压输至单片机进行A/D转换，对数据进行编解码，而未采用检波解调电路，可有效简化电路结构。
五、高频信号放大电路的性能比较分析一、高频管(UHF)9018fTl00(MHz)的信号放大电路电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。
TDA2030型功率放大器课程设计
TDA2030A是许多电脑有源音箱所采用的HI-FI功放集成块。
它接法简单，价格实惠，输出电流大，谐波失真和交越失真小，具有优良的短路和过热保护电路。
其有单电源和双电源两种接法，在本设计中使用双电源接法。
TDA2030A是德律风根生产的音频功放电路，采用V型5脚单列直插式塑料封装结构。
按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC 公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
关键词：TDA2030A功率放大第1章概述 (1)1.1设计目的 (1)1.2基本功能 (1)第2章系统总体方案设计 (1)2.1设计思路 (1)2.2设计方案 (2)2.3设计要求 (2)第3章各模块功能与设计 (3)3.1元件分析 (3)3.2放大电路的基本设计 (4)3.3电源设计 (4)3.4音量调节设计 (5)3.5总体电路设计 (6)第4章总体分析 (6)4.1安装调试 (6)4.2元件清单 (7)1.1设计目的任务：如下图所示，使用功率放大器TDA2030或TDA2004设计一个音频功放电路。
1.2基本功能1 .系统有左右双声道。
2 .失真率小。
3 .具备高音和低音的调节功能。
4 .具有音量、和左右声道均衡控制。
第2章系统总体方案设计2.1 设计思路一般地，语音放大电路由“前置放大电路'、“有源带通滤波器”、“功率放大 器”、“喇叭”等几部分结构构成。
音频信号输入 一前置放 大器带通滤 波器H功率放 大器 ----- ►喇叭第1章概述-音频拧制中一路TDA 2004频号入音信输均 衡 控 ；1前置放大器：将前级输出的微小的点信号在电压上进行放大；带通滤波器：滤除各种噪声信号，而使正常的信号通过；功率放大器：放大电流，使信号能够驱动负载（即喇叭）。
功率放大电路）
3.1 功率放大电路很多系统需要对输出信号进行放大，以便提高带负载能力、驱动后级电路，因此要对其进行功率放大。
功率放大电路种类繁多，按原理分可分为甲类、乙类推挽、丙类谐振功率放大器等，可由三极管或集成运放芯片实现，应根据不同的功率放大指标，选择不同的方案。
甲类功率放大器中，在输入信号的一个完整的周期内三极管都是导通的，因而可保证无失真的电压输出，故甲类功率放大器有利于小信号的功率放大。
缺点是晶体管的静态工作点较高，静态损耗相对较大，效率比较低。
丙类谐振放大器采用谐振网络选频进行功率放大，适合于对载波信号或高频已调波信号进行选频放大。
缺点是谐振回路只能实现窄带选频。
当信号频带较宽时，可采用乙类推挽放大器。
乙类推挽功率放大电路由功率对管搭建而成。
在输入信号的一个周期内，两管半周期轮流导通，减小了单个管子的静态损耗，具有较高的输出功率与效率。
同时由于电路的对称性，可以在输出负载端得到完整的双极性波形。
电路如图3-24所示。
图3-24 乙类推挽功率放大电路此电路的前级由AD811组成同相放大器，放大倍数为311V R A R =+。
后级的功率对管构成乙类功率推挽输出形式，提供负载的驱动电流。
通过D1、D2的电压钳位及微调电位器R a2，可实现两功率管的微导通及上下电路的完全对称。
为保护晶体管及稳定B 点输出电流，输出级串接6.8Ω的小电阻，同时保证输出信号波形对称。
经实验测试，整个电路的输出阻抗小于15Ω，通频带大于10MHz ，且带内平坦，通带波纹小于0.1dB；空载时可对0～10MHz范围内峰峰值为20V的正弦信号无失真输出；输出端接50Ω负载时，无失真的最大输出电压峰峰值达到10V，并且在峰峰值为10V的输出状态下，频率大于2MHz仍无失真现象，效果良好。
需要注意的是，同相放大电路中的AD811放大倍数不能太大，否则芯片会存在一定程度的发热。
AD811是美国模拟器件公司推出的一种宽带电流反馈视频运算放大器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术课程设计论文 ---功率放大器电路设计院系：电气工程学院专业：测控技术与仪器班级：姓名：学号：指导教师：2014 年 6 月 24 日目录第一章绪论 (1)第二章系统总体设计方案 (2)2.1 功率放大电路 (2)2.2放大器原理 (2)2.3方案设计 (3)2.3.1 前置放大极 (4)2.3.3 三极管性能的简单测试 (4)2.3.3 电路形式的选择 (4)2.3.4 电路原理 (5)第三章仿真及电路焊接及调试 (6)3.1 Protues 简介 (6)3.2 原理图绘制的方法和步骤 (6)3.3 电路板的制作 (9)3.4 电路焊接 (9)3.5 元器件安装与调试 (10)第四章元器件介绍 (11)4.1 LM386 (11)4.2 9013晶体管 (12)4.3电容 (13)4.4 扬声器 (13)4.5驻极体 (14)第五章总结 (15)致谢 (16)附录 (17)第一章绪论现在多用于高校功放课程设计的有两种电路，一种是集成功放 LM386组成的音频功率放大电路，一种是集成功放TDA2030A组成的音频功率放大电路。
我们此次的课程设计所用的芯片是集成功放LM386。
本次音频功率放大系统的设计，我们采用了LM386音频功率放大器作为核心元件。
它具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，主要应用于低电压消费类产品，广泛应用于录音机和收音机之中。
应用LM386时，为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
第二章系统总体设计方案2.1 功率放大电路1、要求输出功率尽可能大为了获得大的功率输出，要求功放管的电压和电流都有足够大的输出幅度，因此器件往往在接近极限运用状态下工作。
2、效率更高由于输出功率大，因此直流电源消耗的功率也大，这就存在一个效率问题。
所谓效率就是负载得到的有用信号功率和电源供给的直流功率的比值。
这个比值越大，意味着效率越高。
3、非线性失真要小功率放大电路是在大信号下工作，所以不可避免地会产生非线性失真，而且同一功放管输出功率越大，非线性失真往往越严重，这就使输出功率和非线性失真成为一对主要矛盾。
4、功率器件的散热问题在功率放大电路中，有相当大的功率消耗在管子的集电结上，使结温和管壳温度升高。
为了充分利用允许的管耗而使管子输出足够大的功率，放大器件的散热就成为一个重要问题。
2.2放大器原理功放(功率放大器)的原理就是利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
而场效应管则是用栅极电压来控制源极与漏极的电流，其控制作用用跨导表示，即栅极变化一毫伏，源极电流变化一安，就称跨导为1，功率放大器就是利用这些作用来实现小信号控制大信号，从而使多级放大器实现了大功率的输出，并非真的将功率放大了。
2.3方案设计本课题采用LM386作为功率放大器确定各级的增益分配放大倍数Vs. dB 数0dB ：一般将信号电平（0dB ）即0.775V 作为衡量放大器灵敏度的参考标准。
5mV 的dB 数为：dB 44)775.0/005.0lg(20-=因为采用的集成芯片LM386，其输出功率为20W ，则负载上的电压 ：VR P U L o L 136.12≈==又话筒输入为5mV ，则整个电路的增益为20lg （13/0.005）=68dB 。
考虑到音调级必要的衰减，增益为－2dB 左右。
所以取整个电路的增益为70dB 。
则各级的增益如下：功放级：26dB （厂家给定的）音调控制级：-2dB 。
前置放大级：44dB 。
图2-1系统构成框图2.3.1 前置放大极采用共射极放大电路构成前置年放大极，三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号。
当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流 b 倍的电流，即集电极电流。
集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。
2.3.2 三极管性能的简易测量(1) 用万用表电阻档测I CEO和β基极开路，万用表黑表笔接NPN管的集电极c、红表笔接发射极e(PNP管相反)，此时c、e间电阻值大则表明I CEO小，电阻值小则表明I CEO大。
用手指代替基极电阻R b，用上法测c、e间电阻，若阻值比基极开路时小得多则表明β值大。
(2) 用万用表hFE档测β有的万用表有hFE档，按表上规定的极型插入三极管即可测得电流放大系数β，若β很小或为零，表明三极管己损坏，可用电阻档分别测两个PN结，确认是否有击穿或断路。
2.3.3 电路形式的选择芯片选用LM386，主要应用于低电压消费类产品。
为使外围元件最少，压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。
输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
2.3.4 电路原理图2-2 音频功率放大电路原理图第三章仿真及电路焊接及调试3.1 Protues 简介Protues 是嵌入式系统仿真软件，可以仿真、分析各种电路。
有以下主要特点：1.有模拟电路仿真、数字电路仿真、单片机仿真的功能。
提供大量元器件。
2.支持主流单片机系统的仿真。
提供软硬件调试功能。
3.有强大的原理图编辑及原理图后处理功能。
实现了完整的基于微控制器设计的协同仿真。
3.2 原理图绘制的方法和步骤3.2.1 创建新的设计文件进入Protues ISIS编辑环境,将新建的设计文件设置好保存路径和文件名。
Protues ISIS的设计文件的扩展名为“.dsn”。
3.2.2 设置图纸类型选择System|Set Sheet Sizes菜单项，弹出Sheet Size Configuration对话框。
合理选择图纸的类型。
3.2.3 将需要的元器件加入对象选择器在元器件列表区域内选中自己所需要的元器件。
如下图3-1所示。
图3-1 器件查找界面及元件列表3.2.4 放置元器件本次扩音器电路的元器件摆放如下图3-2所示。
图3-2 摆放元器件3.2.5 总线单击工具箱中的Buses Mode按钮。
将鼠标指针置于编辑窗口，在总线的起始位置单击到其终止位置双击即可结束总线绘制。
3.2.6 连接元器件ISIS具有导线自动路径功能，当选中两个接点后，WAR将选择一个合适的路径完成连接。
3.2.7 加入电源、地、输入波和检测装置选择工作模式菜单中的终端模式，分别点击要加入到原理图中的电源和地，将鼠标指针置于编辑窗口的欲放置处单击。
查找终端界面如下图4-3.图3-3 查找终端在信号模式当中选择需要的波形发生装置，加入到原理图当中。
图3-4 加入输入波形3.2.8 标注在导线标签编辑界面内，String文本框中输入标签名称。
标签名放置的相对位置可以通过界面下部的单选项进行选择。
3.2.9 编辑对象的属性①在工具箱中选择Instant Edit Mode按钮，进入即时编辑模式；②先指向对象单击再单击对象，在此页面完成对属性值的重新设定。
输入端接入正玄波时，波形参数设置和示波器检测波形如下图3-7所示。
图3-5 正玄波参数设置及示波器检测波形输入端接入方波时，波形参数设置和示波器检测波形如下图3-8所示。
图3-6 方波参数设置及示波器检测波形3.3 电路板的制作1.按照需要的大小尺寸裁切自己小组的覆铜板。
2.自己构思，绘制出元器件接线不太复杂的PCB电路图。
3.尽量使板面比较光亮。
打磨完成后，将原理图画到板面上，油性笔画线不用太粗，整体布线尽量粗细均匀。
4.按照腐蚀剂的说明配制腐蚀液，将画好线的PCB板尽量斜放在腐蚀液中。
腐蚀液中加入热水，大概20分钟左右便会将PCB板腐蚀好。
5.将腐蚀好的电路板从腐蚀液中取出，用砂纸打磨，使电路板更加美观。
6.根据PCB原理图和实际元件大小、管脚属性等，用打孔机谨慎的在每个设计好的焊盘中央进行打孔。
图3-7 电路板腐蚀前后3.4 电路焊接3.4.1 焊接工具电烙铁主要有烙铁芯、烙铁头和手柄三部分组成。
烙铁芯是电烙铁发热部分，烙铁芯内电热丝通电后将电能转换成热能传递给烙铁头。
3.4.2 手工焊接技术1、准备。
焊接工具和材料，清洁被焊件及工作台，左拿焊锡，右握电烙铁。
2、加热。
用电烙铁加热被焊件，使焊接部位温度上升至焊接所需要的温度。
3、加焊料。
当焊件加热到一定的温度后，加上适量的焊料。
4、移开焊料。
当适量的焊料熔化后，迅速向左上方移开焊料；用烙铁头沿着焊接部位将焊料沿焊点拖动一段距离。
5、移开烙铁。
当焊点上的焊料充分润湿焊接部位时，结束焊接。
图 3-8 手工焊接步骤3.5 元器件安装与调试按照布局图或PCB图把元件逐一焊接在电路板上,元件全部焊接完成后，再仔细检查几遍，确保器件连接正确后，方可通电测试。
1．测量输出电压放大倍数Au测试条件：直流电源电压12v，输入信号1KHｚ 70 mv，输出负载电阻分别为4Ω和8Ω。
2．测量允许的最大输入信号（1KHｚ）和最大不失真输出功率测试条件：①直流电源电压12v，负载电阻分别为4Ω和8Ω。
②直流电源电压10v，负载电阻为8Ω。
3．测量上、下限截止频率fH 和fL测试条件：直流电源电压12v，输入信号70mv，改变输入信号频率负载电阻为8Ω。
第四章元器件介绍设计内容:由9013NPN型三极管和芯片LM386组成功率放大器.输入:由驻极体话筒产生输入信号.输出:驱动扬声器发声.能够设计功率放大电路，掌握电路的工作原理，参数的计算，元器件的选择。
掌握LM386管脚的功能，各个元器件的作用。
下面给出该电路图的器件清单：4.1 LM386LM386是一种音频集成功放，具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点，广泛应用于录音机和收音机之中。
LM386 电路主要特性：电路类型为OTL；静态功耗低，约为4mA,可以用电池供电；工作电压范围宽，4-12V或5-18V；外围元件少；电压增益可调，20-200；频带宽，300（1.8断开）；低失真度，0.2%。
