自动控制系统课程设计任务书范本
《自动控制系统》课程设计任务书.
《电力拖动自动控制系统》课程设计计划、任务与指导书一、课程设计的目的通过电力拖动自动控制系统的设计、了解一般交直流调速系统设计过程及设计要求,并巩固交直流调速系统课程的所学内容,初步具备设计电力拖动自动控制系统的能力。
为今后从事技术工作打下必要的基础。
二、课程设计的要求1、熟悉交直流调速系统设计的一般设计原则,设计内容以及设计程序的要求。
2、掌握控制系统设计制图的基本规范,熟练掌握电气控制部分的新图标。
3、学会收集、分析、运用自动控制系统设计的有关资料和数据。
4、培养独立工作能力、创造能力及综合运用专业知识解决实际工程技术问题的能力。
三、课程设计的内容完成某一给定课题任务,按给出的工艺要求、运用变频调速对系统进行控制。
四、进度安排:共1.5周本课程设计时间共1.5周,进度安排如下:1、设计准备,熟悉有关设计规范,熟悉课题设计要求及内容。
(1.5天2、分析控制要求、控制原理设计控制方案(1.5天3、绘制控制原理图、控制流程图、端子接线图。
(2天4、编制程序、梯形图设计、程序调试说明。
(1.5天5、整理图纸、写课程设计报告。
(1.5天五、课程设计报告内容完成下列课题的课程设计及报告(课题工艺要求由课程设计任务书提供1.退火炉温度控制系统2.变频液位自动控制系统设计3.变频流量自动控制系统设计4.变频供水系统设计5.变频调速恒张力控制系统设计6 变频器在印染机械多电机同步调速系统中应用7..线缆设备恒张力变频器控制设计8 空气压缩机变频调速的设计六、参考书1.陈伯时主编电力拖动自动控制系统(第二版, 机械工业出版社19921.陈伯时, 陈敏逊. 交流调速系统. 机械工业出版社19982.张燕宾著SPWM变频调速应用技术机械工业出版社19973.王兆义主编²《可编程控制器教程》主编4.徐世许主编²《可编程控制器教程原理、应用、网络》主编5.《工厂常用电气设备手册》(第2版上、下册中国电力出版社1.退火炉温度控制系统退火炉温度控制系统由一台上位机操作台、一台SIEMENS S7-200 PLC 控制柜、一台变频器控制柜,3台风机,3台水煤浆输送泵组成。
自动控制系统课设任务书
《自动控制系统》课程设计任务书
一、题目:可控硅—电动机系统速度调节器、电流调节器的设计
二、设计要求:
1、据实际实验装置,测量可控硅—电动机系统参数。
2、根据实际实验装置,测量整流装置及测速发电机的特性。
3、根据测量的实际参量设计双闭环系统的调节器参数。
4、根据设计参数修改系统,检测双闭环系统动态、静态指标。
5、将上述各项结果记录并写出设计报告。
三、设计报告内容:
1、设计任务书。
2、目录。
3、测试条件及测试方法柜概述。
4、参数计算过程。
5、装置运行过程中,参数变化对运行的影响。
6、参考文献。
四、设计参考资料:
1、《电力拖动自动控制系统》第三版,机械工业出版社,陈伯时
2、《自动控制系统实验指导》中央电大。
五、工作环境简介:
1、双闭环调速系统装置一台。
2、直流机组一套。
自控原理课程设计任务书
《自动控制原理课程设计》任务书一、基本情况课程类别:必修课课程学时:1周课程对象:09自动化专升本班二、时间安排三、题目、任务及要求题目1:已知单位负反馈系统被控制对象的开环传递函数用串联校正的频率域方法对系统进行串联校正设计。
任务:用串联校正的频率域方法对系统进行串联校正设计,使系统满足如下动态及静态性能指标:(1)在单位斜坡信号作用下,系统的稳态误差;(2)系统校正后,相位裕量。
(每个同学截止频率可选择不同,例如ω=,41,42,43,44,45,46,47,48,49,50)40c题目2:已知单位负反馈系统被控制对象的开环传递函数用串联校正的频率域方法对系统进行串联校正设计。
任务:用串联校正的频率域方法 对系统进行串联校正设计,使系统满足如下动态及静态性能指标:(1)在单位斜坡信号 作用下,系统的稳态误差 ;(2)系统校正后,相位裕量 。
(3)系统校正后,幅值穿越 频率 。
(截至频率可选择51至60之间) 题目3:已知单位负反馈系统 被控制对象的开环传递函数用串联校正的频率域方法对系统进行串联校正设计。
任务:用串联校正的频率域方法 对系统进行串联校正设计,使系统满足如下动态及静态性能指标:(1)在单位斜坡信号 作用下,系统的稳态误差 ;(2)系统校正后,相位裕量 。
(3)当 时,系统开环对数频率特性,不应有斜率超过一40dB /十低频的线段。
题目4:已知单位负反馈系统 被控制对象的开环传递函数200()(0.11)G s s s =+用串联校正的频率域方法对系统进行串联校正设计。
任务:用串联校正的频率域方法 对系统进行串联校正设计,使系统满足如下动态及静态性能指标:(1)系统校正后,相位裕量 。
(2)截至频率'c ω不低于50rad/s .题目5:已知单位负反馈系统 被控制对象的开环传递函数126*10*60()(10)(60)G s s s s =++ 用串联校正的频率域方法对系统进行串联校正设计。

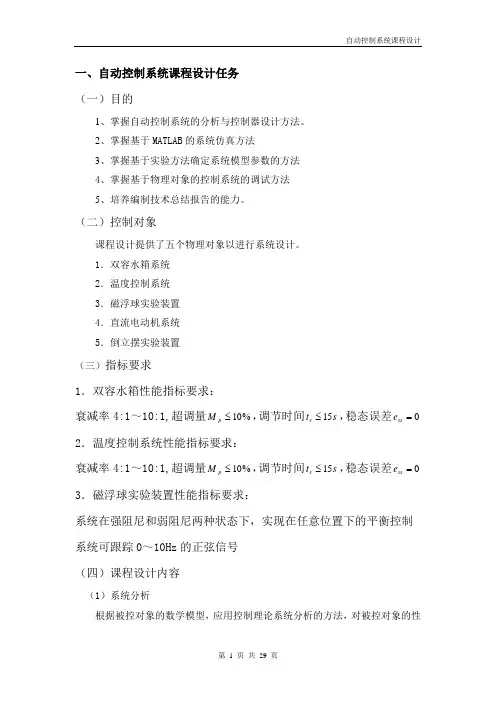

自动控制系统课程设计指导书
一、自动控制系统课程设计任务 (一)目的1、掌握自动控制系统的分析与控制器设计方法。
2、掌握基于MATLAB 的系统仿真方法3、掌握基于实验方法确定系统模型参数的方法4、掌握基于物理对象的控制系统的调试方法5、培养编制技术总结报告的能力。
(二)控制对象课程设计提供了五个物理对象以进行系统设计。
1.双容水箱系统 2.温度控制系统 3.磁浮球实验装置 4.直流电动机系统 5.倒立摆实验装置 (三)指标要求1.双容水箱性能指标要求: 衰减率4:1~10:1,超调量%10≤pM,调节时间st s15≤,稳态误差0=sse2.温度控制系统性能指标要求: 衰减率4:1~10:1,超调量%10≤pM,调节时间st s15≤,稳态误差0=sse3.磁浮球实验装置性能指标要求:系统在强阻尼和弱阻尼两种状态下,实现在任意位置下的平衡控制 系统可跟踪0~10Hz 的正弦信号 (四)课程设计内容(1)系统分析根据被控对象的数学模型,应用控制理论系统分析的方法,对被控对象的性能进行分析(时域、频域)。
(2)系统设计根据性能指标的要求,进行系统方案论证,进行相关控制器或控制算法设计。
(3)系统仿真在MATLAB的Simulink仿真平台下,进行系统仿真,验证控制算法的可行性、抗干扰性以及参数变化对系统的影响。
(4)系统实现搭建相关控制器或编写相应的控制算法,对所选的物理对象进行实时控制,并进行相关控制器的调试,使系统正常工作时满足性能指标的要求。
(5)系统模型参数的获取设计相关实验,获取系统模型参数。
(6)参数变化对系统性能的影响设计实验,获取数据,分析控制参数对系统性能的影响。
(三)课程设计步骤(1)准备阶段了解所研究实验对象的特性,阅读相关文献资料,确定系统控制方案,进行相关控制器设计,相关实验设计。
(2)开题汇报准备5~8分钟PPT,进行汇报。
内容如下:1.研究对象的数学模型及特性分析2.控制系统的性能指标要求3.拟采用的控制结构与控制方法,简述其特点4.拟采用的实验步骤及理想的实验曲线5.模型参数获取的实验设计(3)实验过程根据系统设计工作进行软硬件实验调试,获取相关的实验数据及性能指标。
自动控制系统课程设计说明书.
H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书(论文)课程名称:自动控制理论课程设计设计题目:直线一级倒立摆控制器设计院系:电气学院电气工程系班级:设计者:学号:指导教师:设计时间:2016.6.6-2016.6.19手机号码:哈尔滨工业大学教务处直线一级倒立摆控制器设计摘要:采用牛顿—欧拉方法建立了直线一级倒立摆系统的数学模型。
采用MATLAB 分析了系统开环时倒立摆的不稳定性,运用根轨迹法设计了控制器,增加了系统的零极点以保证系统稳定。
采用固高科技所提供的控制器程序在MATLAB中进行仿真分析,将电脑与倒立摆连接进行实时控制。
在MATLAB中分析了系统的动态响应与稳态指标,检验了自动控制理论的正确性和实用性。
0.引言摆是进行控制理论研究的典型实验平台,可以分为倒立摆和顺摆。
许多抽象的控制理论概念如系统稳定性、可控性和系统抗干扰能力等,都可以通过倒立摆系统实验直观的表现出来,通过倒立摆系统实验来验证我们所学的控制理论和算法,非常的直观、简便,在轻松的实验中对所学课程加深了理解。
由于倒立摆系统本身所具有的高阶次、不稳定、多变量、非线性和强耦合特性,许多现代控制理论的研究人员一直将它视为典型的研究对象,不断从中发掘出新的控制策略和控制方法。
本次课程设计中以一阶倒立摆为被控对象,了解了用古典控制理论设计控制器(如PID控制器)的设计方法和用现代控制理论设计控制器(极点配置)的设计方法,掌握MATLAB仿真软件的使用方法及控制系统的调试方法。
1.系统建模一级倒立摆系统结构示意图和系统框图如下。
其基本的工作过程是光电码盘1采集伺服小车的速度、位移信号并反馈给伺服和运动控制卡,光电码盘2采集摆杆的角度、角速度信号并反馈给运动控制卡,计算机从运动控制卡中读取实时数据,确定控制决策(小车运动方向、移动速度、加速度等),并由运动控制卡来实现该控制决策,产生相应的控制量,使电机转动,通过皮带带动小车运动从而保持摆杆平衡。
《自动控制系统》课程设计任务书
《自动控制系统》课程设计任务书适用:自动化专业、电气工程及自动化专业编写:自动化教研室时间:2009年5月设计题目-----转速电流双闭环不可逆直流调速系统设计一、课程设计的主要任务(一)系统各环节选型1、主回路方案确定。
2、控制回路选择:给定器、调节放大器、触发器、稳压电源、电流截止环节,调节器锁零电路、电流、电压检测环节、同步变压器接线方式(须对以上环节画出线路图,说明其原理)。
(二)主要电气设备的计算和选择1、整流变压器计算:变压器原副方电压、电流、容量以及联接组别选择。
2、晶闸管整流元件:电压定额、电流定额计算及定额选择。
3、系统各主要保护环节的设计:快速熔断器计算选择、阻容保护计算选择计算。
4、平波电抗器选择计算。
(三)系统参数计算1、电流调节器ACR 中i i R C 、 计算。
2、转速调节器ASR 中n n R C 、 计算。
3、动态性能指标计算。
(四)画出双闭环调速系统电气原理图。
使用A1或A2图纸,并画出动态框图和波德图(在设计说明书中)。
二、基本要求1、使学生进一步熟悉和掌握单、双闭环直流调速系统工作原理,了解工程设计的基本方法和步骤。
2、熟练掌握主电路结构选择方法,主电路元器件的选型计算方法。
3、熟练掌握过电压、过电流保护方式的配置及其整定计算。
4、掌握触发电路的选型、设计方法。
5、掌握同步电压相位的选择方法。
6、掌握速度调节器、电流调节器的典型设计方法。
7、掌握电气系统线路图绘制方法。
8、掌握撰写课程设计报告的方法。
三、 课程设计原始数据A 组:直流他励电动机:功率P e =1.1KW ,额定电流I e =6.7A ,磁极对数P=1,n e =1500r/min,励磁电压220V,电枢绕组电阻R a =2.34Ω,主电路总电阻R =7Ω,L ∑=246.25Mh(电枢电感、平波电感和变压器电感之和),K s =58.4,机电时间常数T m =116.2ms ,滤波时间常数T on =T oi =0.00235s ,过载倍数λ=1.5,电流给定最大值 10V U im =*,速度给定最大值 10V U n =*,β=0.77V/A ,α=0.007 Vmin /r设计要求:稳态指标:无静差;动态指标:电流超调量%5≤i σ;空载起动到额定转速时的转速超调量%10%<n σ。
自动控制原理课程设计任务书
自动控制原理课程设计任务书1电枢控制式直流电动机的原理图如下:系统中的参量为:R.为电枢绕组的电阻(欧);L.为电枢绕细的电感(亨);.为电枢绕组的电流(安〉;if 为磁场的电流(安);u.为作用到电枢上的电压(伏);e b为反电动势(伏):。
为电动机轴的角位移(弧度);Mv 为电动机转矩(公斤米):J为电动机和负载折合到电动机轴上的转动惯量(公斤米秒2 ) ;f 为电动机和负载折合到电动机轴上的粘性摩擦系数(公斤米/弧度/秒);KM为电动机转矩常数:Kb为反电动势常数:并设信号源内阻抗为零。
要求:(1)列出原始微分方程:(2)绘制系统的结构图:(3)确定系统的传递函数G(s) = 0 (s) /U.(s) ;(4)当L.=2 亨,f = -2 公斤米/弧度/秒,J= O. 5 公斤米秒2 , R.=4 欧,KM=3 , Ki,=5 时,求:Gk (s),并以Gk (s)为开环传递函数作出根轨迹。
(5)采用你认为的最佳方法对Gk (s)进行校正,使Gk (s)的参数最优。
自动控制原理课程设计任务书2打印机打印头控制系统如图所示,采用皮带传动、直流电机驱动,其中传送皮带弹性系数k=20N/m,打印头质量为m=0. 2kg,光电位移传感器的灵敏度lv/m,皮带轮的半径都为0. 15m,电机忽略电感,电阻R=2 欧,扭矩常数为:km=2Nm/A, 系统转动惯量为J=0.0kg. m2,系统的阻尼折合到电机处b=0. 25Nms/rad 。
要求:(1) 分析系统性能,如果采用速度副反馈进行校正,反馈系数为0. 1,再计算系统性能。
( 2 ) 要求系统调节时间为0. ls,超调量小于10%,稳态误差小于1%,试用频率法进行校正。
( 3) 如果采用PI校正,试用根轨迹法确定系数。
自动控制原理课程设计任务书3已知一光源自动跟踪系统,利用帆板上一对光敏元件检测光能,当帆板偏离光源时,光敏元件产生电压差并通过放大后驱动电机转动,使太阳能帆板对准光源,如图示,其中,电机Ra=l.75;La=2.83e-3;Vc=Kv*Wa,表示转子旋转产生的电动势,Kv=0.093 ;电机产生的电磁力矩T=Kt*I,Kt=0.0924;电机及负载的转动惯量J=30e-6m s;阻力矩为T = B*wa,其中B=5e-3。
【设计】自动控制系统课程设计转速单闭环直流电机调速系统设计与仿真
【关键字】设计东北大学秦皇岛分校控制工程学院《自动控制系统》课程设计设计题目:转速单闭环直流电机调速系统设计与仿真学生:张海松专业:自动化班级学号:指导教师:王立夫设计时间:2012年6月27日东北大学秦皇岛分校控制工程学院《自动控制系统》课程设计任务书专业:自动化班级:509 学生姓名:设计题目:转速单闭环直流电机调速系统设计与仿真一、设计实验条件实验设备:PC机二、设计任务直流电机额定电压,额定电枢电流,额定转速,电枢回路总电阻,电感,励磁电阻,励磁电感,互感,,允许过载倍数。
晶闸管装置放大系数:,时间常数:,设计要求:对转速环进行设计,并用Matlab仿真分析其设计结果。
目录绪论--------------------------------------------------------------------------------11.转速单闭环调速系统设计意义-----------------------------12.原系统的动态结构图及稳定性的分析-----------------------22.1 转速负反应单闭环控制系统组成-----------------------22.2 转速负反应单闭环控制系统的工作原理-----------------33.调节器的选择及设计-------------------------------------33.1调节器的选择- --------------------------------------33.2 PI调节器的设计--- ---------------------------------44.Mat lab仿真及结果分析----------------------------------74.1 simulink实现上述直流电机模型-----------------------74.2 参数设置并进行仿真---------------------------------74.3结果分析--------------------------------- ---------155.课设中遇到的问题--------------------------------------166.结束语- ---------------------------------------------17参考文献- ---------------------------------------------17转速单闭环直流电机调速系统设计与仿真绪论直流电动机由于调速性能好,启动、制动和过载转矩大,便于控制等特点,是许多高性能要求的生产机械的理想电动机。
(完整版)自动控制系统毕业课程设计任务书
《专业课程综合训练》要求课程的性质和目的专业课程综合训练是机械制造及其自动化专业的一门必修主要实践课,是本专业学生对所学主要专业课的综合应用,可以使其基本掌握一般机电控制系统的设计方法及步骤。
综合运用所学的基础知识和技能,进一步提高学生的设计能力,培养学生创新意识和创新能力,提高控制系统分析设计的总体意识和工程实践能力。
二、课程的教学内容要求:设计内容要求:自愿结合成立设计小组,完成一个机械产品控制系统设计的整个过程。
设计之前必须经过广泛调研,必须体现一定创新性。
初步确定控制系统类型,进行运动分析和确定控制系统的输入输出条件及安全保护措施。
确定控制系统方案,拟订电气控制图根据主电路、控制电路、辅助电路图分析计算电气参数并选择适合的电气元件。
系统性能验算。
三.学时分配结束后以电子文档和纸质文档的形式提交的成果:1.4000字左右的课程设计论文2、电气元件列表;3.绘制的工作状态图、控制原理图(若为PLC控制,绘PLC的接线图与梯形图及程序。
)4.有机械设计的完成设计分析计算及CAD制图题目一液压动力头控制系统设计(一)设计二次工作进给的液压动力滑台的PLC控制系统。
要求能手动控制与自动控制。
手动控制能实现点动、工进、快进、快退及无条件返回,而自动控制能实现单步、单周期和连续操作。
电机工作参数为:电机计算功率供电电压工作电流同步转速动力头电机M1:10.5kW 380V 18.6A 1500rmin 液压泵电机M2: 1.1kW 380V 2.5A 1500rmin冷却泵电机M3:0.142kW 380V 0.4A 3000rmin工作状态如下图所示:题目二液压动力头控制系统设计(二)设计二次工作进给的液压动力滑台的PLC控制系统。
要求能实现点动、自动控制及无条件返回。
电机工作参数为:电机计算功率供电电压工作电流同步转速动力头电机M1: 6.1kW 380V 11.6A 1500rmin液压泵电机M2:0.8kW 380V 1.8A 1500rmin冷却泵电机M3:0.14kW 380V 0.41A 3000rmin工作状态如下图所示:题目三液压动力头控制系统设计(三)设计二次工作进给的液压动力滑台的继电器控制系统。
自动控制系统课设任务书2012
双闭环晶闸管不可逆直流调速系统课程设计任务书本设计任务书是为了完成自动控制系统课程设计,选用双闭环晶闸管不可逆直流调速系统作为设计对象,将理论应用到实际中解决问题,达到工程锻炼的目的。
一、课程设计目的(1)了解闭环不可逆直流调速系统的原理、组成及各主要单元部件的原理。
(2)握双闭环不可逆直流调速系统的速度调节器和电流调节器的设计方法。
(3) 掌握双闭环不可逆直流调速系统的调试步骤、方法及参数的整定。
(4) 研究调节器参数对系统动态性能的影响。
二、转速、电流双闭环调速系统原理双闭环直流调速系统是由电流和转速两个调节器进行综合调节,可获得良好的静、动态性能(两个调节器均采用PI 调节器),由于调整系统的主要参量为转速,故将转速环作为主环放在外面,电流环作为副环放在里面构成转速、电流双闭环调速系统。
实验系统的原理框图组成如下:图1 双闭环直流调速系统原理框图启动时,加入给定电压U g ,“速度调节器”即以饱和限幅值输出,使电动机以限定的最大启动电流加速启动,直到电机转速达到给定转速(即U g =U fn ), “速度调节器”开始退出饱和,最后电机在给定转速下稳定运行。
系统工作时,要先给电动机加励磁,改变给定电压U g 的大小即可方便地改变电动机的转速。
“电流调节器”、“速度调节器”均设有限幅环节,“速度调节器”的输出作为“电流调节器”的给定,利用“速度调节器”的输出限幅可达到限制启动电流的目的。
“电流调节器”的输出作为“触发电路”的控制电压U ct ,利用“电流调节器”的输出限幅可达到限制αmin 的目的。
三、课程设计内容(1) 根据给定的动态、静态性能指标设计转速调节器和电流调节器。
(2)各控制单元调试,设定转速调节器、电流调节器的限幅值,设定电流反馈系数β、转速反馈系数α等。
(3)观察、记录系统起动时转速波形,并调正转速调节器和电流调节器的参数,使系统满足设计要求。
四、系统有关参数及设计指标(仅供参考)Ω=53.39R ,m 1.1T oi =,ms 50T on =H 5305.0L L L d a =+=22NM 1617.0GD =1247.0C e =,1909.1C M =ms 70T m =,ms 6T l =5i ≤σ%, 12n ≤σ% 注意R0以装置提供为主,Ks 以实际为主 五、预习要求(1)阅读电力拖动自动控制系统教材中有关双闭环直流调速系统的内容,掌握双闭环直流调速系统的工作原理。
自动控制原理课程设计任务书
一个位置随动系统如图所示:其中,自整角机、相敏放大1007.0525.1)(1+⨯=s s G ,可控硅功率放大100167.040)(2+=s s G ,执行电机19.00063.098.23)(23++=s s s G ,减速器ss G 1.0)(4=。
设计思想和要求:1、画出未校正系统的Bode 图,分析系统是否稳定。
2、画出未校正系统的根轨迹图,分析闭环系统是否稳定。
3、对系统进行超前-滞后串联校正。
要求校正后的系统满足指标:(1)幅值稳定裕度Gm>18,相角稳定裕度Pm>35º(2)系统对阶跃响应的超调量Mp<36%,调节时间Ts <0.3秒。
(3)系统的跟踪误差Es<0.002。
4、计算校正后系统的剪切频率Wcp 和-π穿频率Wcs5、给出校正装置的传递函数。
6、在SIMULINK 中建立系统的仿真模型,在前向通道中分别接入饱和非线性环节和回环非线性环节,观察分析非线性环节对系统性能的影响。
7、应用所学的知识分析校正器对系统性能的影响(自由发挥)。
位置随动系统机器人抓取装置位置控制系统校正装置设计一个机器人抓取装置的位置控制系统为一单位负反馈控制系统,其中被控对象的传递函数为:)1.50)(1(3)(0++=s s s s G 设计一个滞后校正装置,使系统的相角裕量045=γ。
二、设计思想1、控制系统的设计,就是在系统中引入适当的环节,用以对原有系统的某些性能进行校正,使之达到理想的效果。
2、本题目中,系统的性能指标以相角裕量的形式给出,所以采用频域法对系统进行校正,改变系统的频域特性形状,使校正后系统的频域特性具有合适的低频、中频和高频特性,以及足够的稳定裕量,从而满足所要求的性能指标。
3、绘制原系统的Bode 图。
4、用matlab 做原系统的Bode 图,检查是否满足题目要求。
5、求校正装置的传递函数。
直流电机PI 控制器稳态误差分析一直流电机控制系统的方框图如图所示,其中Y 为电机转速,a v 为电枢电压,W 为负载转矩。
自动化课程设计任务书
自动化控制课程设计任务书一、课程教学目的1、培养理论联系实际的设计思想,训练综合运用经典控制理论和相关课程知识的能力。
2、掌握自动控制原理的时域分析法,根轨迹法,频域分析法,以及各种补偿(校正)装置的作用及用法,能够利用不同的分析法对给定系统进行性能分析,能根据不同的系统性能指标要求进行合理的系统设计,并调试满足系统的指标。
3、学会使用MATLAB语言及Simulink动态仿真工具进行系统仿真与调试。
4、学会使用硬件仿真软件对系统进行模拟仿真。
5、锻炼独立思考和动手解决控制系统实际问题的能力。
二、课程设计内容及基本要求1、课程设计内容(1)、给出有实际背景的数学模型,分别提出不同的设计题目及设计指标要求。
学生通过查阅相关资料,根据各自题目确定合理的控制方式及校正形式,完成设计。
(2)、学生首先要根据所学自动控制原理课程知识(时域分析法、频率法和根轨迹法)对系统进行性能分析。
根据设计题目要求进行人工设计校正装置,初步设计出校正装置传递函数形式及参数。
(3)、利用MATLAB语言及simulink动态仿真工具,在计算机上对人工设计系统进行仿真调试,使其满足技术要求,并绘制打印出仿真框图、频率特性图及动态响应图。
(4)、确定校正装置的电路形式及电路参数。
(5)、完成设计报告。
2、设计基本要求(1)、掌握自动控制原理的时域分析法,根轨迹法,频域分析法,以及各种补偿(校正)装置的作用及用法,能够利用不同的分析法对给定系统进行性能分析。
(2)、根据不同的系统性能指标要求进行合理的系统设计,并调试满足系统的指标。
(3)、利用MATLAB语言及simulink动态仿真工具,在计算机上对人工设计系统进行仿真调试,使其满足技术要求,并绘制打印出仿真框图、频率特性图及动态响应)12.0)(11.0()(++=s s s K s G 图。
(4)、确定校正装置的电路形式及电路参数。
(5)、使用multsim 电路设计仿真软件绘画模拟电路。
自动控制课设任务书
2011 年 6 月 7 日- 6 月 9 日 课程设计讲解; - 6 月 9 日-6 月 16 日 学生上机调试和答疑、并按要求整理好课程设计说明书; - 6 月 17 日上午-6 月 仿真建模现场调试及口试答辩。 - 17 日下午
6.成绩考核办法 课程设计说明书:60%; 现场调试模型及口试答辩:40%。
4
3.课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕 根据以下条件进行直流电动机参数计算和设置, 一、 根据以下条件进行直流电动机参数计算和设置, 和设置 完成全压直接起动系统的仿真建模; 完成全压直接起动系统的仿真建模; 全压直接起动系统的仿真建模 一台直流并励电动机,铭牌额定参数为 PN = 17 kW , U N = 220V , I N = 88.9A , n N = 3000r/min ,电枢回路总电阻 Ra = 0.087Ω ,励磁回路总电阻 R f = 181.5Ω ,电动机 转动惯量 J = 0.76Kg ⋅ m 2 。要求仿真该电动机的直接起动的过程。 二、根据以下条件进行交流电源电压、直流电动机、晶闸管等参数计算和设置,完成开 根据以下条件进行交流电源电压、直流电动机、晶闸管等参数计算和设置, 环调压调速系统的仿真建模; 环调压调速系统的仿真建模; 已 知 直 流 电 动 机 额 定 参 数 为 U N = 220V , I N = 17 A , n N = 1460r/min , 4 极 ,
变化对系统响应的影响。 要求: (1)根据转速电流双闭环控制的直流调速系统动态结构图,按传递函数构建仿真模型; (2)按工程方法设计和选择转速和电流调节器参数,ASR 和 ACR 都采用 PI 调节器。 (3)设定模型仿真参数,仿真时间 10s,并在 6s 时突加 1/2 额定负载,观察控制系统电 流、转速响应。 (4)修改调节器参数,观察在不同参数条件下,双闭环系统电流和转速的响应,修改转 速给定,观察电动机在同步转速时的工作情况。 (5)使用 Power System 模块建立直流电机双闭环系统仿真模型,并与传递函数模型运 行结果进行比较。
控制系统课程设计任务书.docx
课程设计任务书学年第一学期学生姓名:专业班级:指导教师:工作部门:一、课程设计题目:直流调速系统设计及仿真和此处根据自己做的题写名称二、设计目的:《控制系统课程设计》是继“自动控制系统”课之后开设的实践性环节课程。
由于它是一门理论深、综合性强的专业课,单是学习理论而不进行实践将不利于知识的接受及综合应用。
本课程设计将起到从理论过渡到实践的桥梁作用,通过该环节训练达到下述教学目的:1、通过课程设计,使学生进一步巩固、深化和扩充在交直流调速及相关课方面的基本知识、基本理论和基本技能,达到培养学生独立思考、分析和解决问题的能力。
2、通过课程设计,让学生独立完成一项直流或交流调速系统课题的基本设计工作,使学生熟悉设计过程,了解设计步骤,达到培养学生综合应用所学知识能力、培养学生实际查阅相关设计资料能力的目的、培养学生工程绘画和编写设计说明书的能力。
3、通过课程设计,提高学生理论联系实际,综合分析和解决实际工程问题的能力。
通过它使学生理论联系实际,以实际系统作为实例,对系统进行分析设计,掌握控制系统设计必须遵循的原则、基本内容、设计程序、设计规范、设计步骤方法及系统调试步骤。
通过设计培养学生严肃认真、一丝不苟和实事求是的工作作风。
培养学生的创新意识和创新精神,为今后走向工作岗位从事技术打下良好基础。
三、课程设计内容(含技术指标)1.直流调速系统设计及仿真题目和设计要求:(直流调速系统选项一题)(一)直流调速系统的设计选题1(2)技术数据1.电枢回路总电阻取R=2Ra;总飞轮力矩:。
2.其他参数可参阅教材中“双闭环调速系统调节器的工程设计举例”的有关数据。
3.要求:调速范围D=10,静差率S5%:稳态无静差,电流超调量;启动到额定转速时的转速退饱和超调量。
4.要求系统具有过流、过压、过载和缺相保护。
5.要求触发脉冲有故障封锁能力。
6.要求给拖动系统设置给定积分器。
(3)设计的内容1.调速的方案选择()直流电动机的选择(根据上表按小组顺序选择电动机型号)()电动机供电方案的选择(要求通过方案比较后,采用晶闸管三相全控整流器供电方案);()系统的结构选择(要求通过方案比较后,采用转速电流双闭环系统结构);()确定直流调速系统的总体结构框图。
自动控制原理课程设计任务书
自动控制原理课程设计任务书
一、 目的要求
1、 目的
1、 巩固自动控制原理课程中基本概念的理解和运用;
2、 掌握被控广义对象数学模型试验测试和辨识的方法;
3、 掌握闭环系统稳定性、稳态误差和动态响应质量的分析、计算和校正方法;
4、 经过对广义对象特性测试和闭环系统运行调试试验,提高实际操作能力;
5、 应用MATLAB 仿真计算,提高编程和仿真计算能力。
6、 培养学生运用所学知识分析问题和解决问题的能力,对学生进行设计技能、 计算绘图及编写说明书的初步训练。
2、 要求
1、 认真对待课程设计,集中全部精力,抓紧两周时间,圆满完成课程设计任
务;
2、 认真听老师讲授课程设计,并做好笔记,消化内容,掌握自动控制系统一
般的设计步骤和方法;
3、 学会用MATLAB 仿真计算方法,设计自动控制系统;
4、 认真做好测试和运行调试试验,仔细记录数据,分析实验结果;
5、 按规定认真写好课程设计报告。
二、 设计题目
直流电动机转速控制系统设计
三、 质量指标要求
1、给定转速:1800转/分=30Hz=5v
2、稳态误差:理论上0ss e =,实际系统稳态误差,为给定转速值的0005
3、动态质量指标:
超调量: %5%σ≤
调节时间: 1.5s t s <
四、 完成时间:2周。
王宏伟-自动控制系统课程设计任务书
东北大学秦皇岛分校控制工程学院自动控制系统课程设计设计题目专业名称自动化班级学号学生姓名指导教师王宏伟设计时间2013.7.8~2013.7.19《自动控制系统》课程设计任务书专业 自动化 班级 姓名 设计题目:双闭环直流调速系统设计与仿真 一、设计实验条件地 点:自动化系实验室 实验设备:PC 机二、设计任务晶闸管整流装置采用三相桥式全控整流电路,整流变压器∆/Y 联结。
(1)直流电动机的额定数据为220V ,136A ,1460r/min ;Ce=0.132V ·min/r,允许过载倍数为λ=1.5;(2)触发整流放大系数Ks=40;(3)整流回路总电阻R=0.5Ω(包括电枢电阻);(4)时间常数l T =0.03 s ,m T =0.18 s ;(5)电流反馈系数β=0.05V/A ;(6)转速反馈系数α=0.007V ·min/r 。
要求系统为:响应无稳态误差,电流环超调量δ≤0.05,转速环按典II 设计,并且给定输入作用下的调节时间最短。
设计要求:分别对电流环和转速环进行设计,并用Matlab 仿真分析其设计结果。
三、设计说明书的内容1、设计题目与设计任务(设计任务书)2、前言(绪论)(设计的目的、意义等)3、主体设计部分4、参考文献5、结束语四、设计时间与设计时间安排1、设计时间:7月8日~7月19日2、设计时间安排:熟悉课题、收集资料: 3天(7月8日~ 7月10日) 具体设计(含上机实验): 6天(7月11日~ 7月16日) 编写课程设计说明书: 2天(7月17日~ 7月18日) 答辩: 1天(7月19日)《自动控制系统》课程设计任务书专业自动化班级姓名设计题目:模糊PID在实际控制系统中的仿真研究一、设计实验条件地点:自动化系实验室实验设备:PC机二、设计任务了解和掌握PID功能及PID 参数整定等相关知识, 并以控制系统为研究对象,设计智能模糊PID控制器,并给出仿真结果。
《自动控制系统》课程设计任务书1201.1202
《电力拖动自动控制系统》课程设计计划、任务与指导书一、课程设计的目的通过电力拖动自动控制系统的设计,了解一般交直流调速系统设计过程及设计要求,并巩固交直流调速系统课程的所学内容,初步具备设计电力拖动自动控制系统的能力。
为今后从事相关技术工作打下必要的基础。
二、课程设计的要求1、熟悉交直流调速系统设计的一般设计原则,设计内容以及设计程序的要求。
2、掌握控制系统设计制图的基本规范,熟练掌握电气控制部分的新图标。
3、学会收集、分析、运用自动控制系统设计的有关资料和数据。
4、培养独立工作能力、创造能力及综合运用专业知识解决实际工程技术问题的能力。
三、课程设计的内容完成某一给定课题任务,按给出的工艺要求、运用变频调速对系统进行控制。
四、进度安排:共1.5周本课程设计时间共1.5周,进度安排如下:1、设计准备,熟悉有关设计规范,熟悉课题设计要求及内容。
(1.5天)2、分析控制要求、控制原理,设计控制方案。
(1.5天)3、绘制控制原理图、控制流程图、端子接线图。
(2天)4、编制程序、梯形图设计、程序调试说明。
(1.5天)5、整理图纸、写课程设计报告。
(1.5天)五、课程设计报告内容完成下列课题的课程设计及报告(课题工艺要求由课程设计任务书提供)1.退火炉温度控制系统2.变频液位自动控制系统设计3.变频流量自动控制系统设计4.变频供水系统设计5.变频调速恒张力控制系统设计6.变频器在印染机械多电机同步调速系统中应用7.线缆设备恒张力变频器控制设计8.空气压缩机变频调速的设计六、参考书1.陈伯时主编电力拖动自动控制系统(第二版), 机械工业出版社1992 2.陈伯时, 陈敏逊. 交流调速系统. 机械工业出版社1998 3.张燕宾著SPWM变频调速应用技术机械工业出版社1997 4.王兆义主编²《可编程控制器教程》主编5.徐世许主编²《可编程控制器教程原理、应用、网络》主编6.《工厂常用电气设备手册》(第2版)上、下册中国电力出版社1.退火炉温度控制系统退火炉温度控制系统由一台上位机操作台、一台SIEMENS S7-200 PLC 控制柜、一台变频器控制柜,3台风机,3台水煤浆输送泵组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自动控制系统课程设计任务书
《自动控制系统》课程设计
一、教学目的
1.培养理论联系实际的设计思想,训练综合运用控制理论和相关课程知识的能力。
2.掌握自动控制原理中各种校正装置的作用及用法,根据不同的系统性能指标要求进行合理的系统设计,并调试满足系统的指标。
3.学会使用MATLAB语言及Simulink动态仿真工具进行系统仿真与调试。
4.锻炼学生使用模拟机实现控制系统。
5.锻炼学生独立思考、动手解决问题的能力。
二、教学基本要求
了解控制系统设计原则、内容和步骤。
掌握控制器的几种常见算法。
掌握控制器的参数整定方法。
掌握数字仿真软件的使用方法。
学会使用硬件电路搭建模拟控制器。
三、教学内容
1.总结归纳出有实际背景的教学模型分别给各位同学提出设计题目及设计指标要求。
同学经过查阅相关资料,根据各自题目确定合理的控制方式及校正形式完成设计。
2.首先要根据所学控制理论知识(频率法或根轨迹法)进行
人工设计校正装置,初步设计出校正装置传递函数形式及参数。
3.用MATLAB语言及Simulink动态仿真工具,对人工设计系统进行仿真调试,使其满足技术要求,并绘制打印出仿真框图、频率特性图及动态响应图。
4.确定校正装置的电路形式及电路参数。
5.在模拟机上实现控制系统,并按指标要求进行实际调试。
6.完成设计报告
报告包括:
(1) 任务书
(2) 设计思想及设计过程、设计后校验;包括频率特性三条性曲线校正电路确定及参数选择。
(3) MATLAB设计仿真中仿真框图或语言,绘制打印出仿真框图、频率特性,要求的指标,动态特性图。
四、时间分配
五、指导教师分配
S105实验室:
S109实验室:
S110实验室:
六、课程设计题目
1. 已知单位负反馈系统被控对象的传递函数为:
)
10625.0)(12.0(40)(0++=s s s s G 试对系统进行串联校正设计。
使之满足校正后系统开环增益不变,相角裕度︒≥50γ,超调量%10≤σ;(3)调节时间s t s 5.0≤。
2.已知燃油调节控制系统的开环传递函数为:
)
1.01)(25.01(2)(s s s s G p ++= 设计校正环节。
要求静态速度误差系数为10,相位裕度为45°。
3.已知水输送自动控制系统的开环传递函数为:
)
5.0(4)(+=s s s G p 设计校正环节。
要求使其校正后系统静态速度误差系数小于5,闭环主导极点满足阻尼比5.0=ζ和自然频率s rad n /5=ω,相位裕度50°。
4. 已知单位负反馈系统被控对象的开环传递函数为:
)
11.0(100)(0+=s s s G 设计校正环节。
要求使其校正后系统开环剪切频率s rad c /50≥ω5,相角稳定裕度裕度大于45°。
5. 已知单位负反馈系统被控对象的开环传递函数为:
)
12(4)(0+=s s s G 设计校正环节。
要求使其校正后系统单位斜坡响应稳态误差0025.0v e ss ≤;阶跃响应的超调量%15≤σ;相角稳定裕度︒≥45γ;阶跃响应的调节时间s t s 20≤。
