化工仪表及自动化第五版复习超详细

化工仪表及自动化习题（2014）（含答案）

此版为终极版，严格按照《化工仪表及自动化习题（2014）》题序给出答案，包括计算题！画图题！此答案和在3份答案（网传电子版答案+复印手写版答案+王建奇整理版本答案）+课本+百度下进行了校对，精简了部分答案繁琐无用的答题点，精益求精，只方便同学们更好的理解记忆。时间匆忙，整理难免有疏漏，如有疏漏，不服SOLO。

一、填空题

1.自动控制系统是由被控对象、测量变送装置、控制器和执行器组成。

2.自动控制在阶越干扰作用下的过渡过程有：非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程几种基本形式。

3.描述对象特性的参数有：放大系数K、时间常数T、滞后时间τ。

4.自动控制系统与自动检测、自动操纵等系统相比较最本质的区别为自动控制系统有负反馈。

5.控制阀的理想流量特性主要有直线流量特性、等百分比流量特性、抛物线流量特性、快开特性等几种。

6.研究对象的特性就是用数学的方法来描述出对象输入量与输出量之间的关系，这种对象特性的数学模型主要有静态数学模型和动态数学模型两大类。

7.标准信号是指物理量的形式和数值范围都符合国际标准的信号。例如，直流电流4~20mA空气压力~都是当前通用的标准信号。

8.弹性式压力计是将被测压力转换成弹性元件变形的位移进行测量的。例如弹簧管压力计、波纹管压力计和膜式压力计。

9.热电阻温度计主要是测量500℃以下的中、低温，目前应用最广泛的热电阻是铂电阻和铜电阻。

10.节流件应用最广泛的是孔板，其次是喷嘴、文丘里管。

11.化工自动化是一门综合性的技术学科，它应用自动控制学科、仪器仪表学科及计算机学科的理论和技术服务于化学工程学科。

12.了实现化工生产过程自动化，一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

13.差压式流量计是基于流体流动的节流原理，采用流体流经节流装置时产生的压力差而实现流量测量的，差压式流量计也称为节流式流量计。

14.气动差压变送器中，当液位高度H为0时，变送器输出信号为的气压信号，当液位高度H为最高时，变送器输出信号为。

15.电气式压力计的种类有霍尔片式压力传感器、应变式压力传感器、压阻式压力传感器、电容式压力变送器，霍尔片式弹簧管压力表的核心是：霍尔元件，它是利用霍尔元件将由压力所引起的弹性元件的位移转换成霍尔电势，从而实现压力的间接测量。其实质是将压力转换成电信号进行传输及显示的仪表。

16.转子流量计是以压降不变，利用节流面积的变化来反映流量大小，从而实现流量测量的仪表。它又称恒压式流量计、变面积式流量计，适用于测量管径50mm以下管道的测量。据指示形式与传送信号不同分指示式、电远传式、气远传式转子流量计三种。通过转子流量计介质的流量与转子在锥形管中平衡时的高度成正比。转子流量计的标定：在工业基准状态（20℃，）下用水或空气标定。

二、名词解释

1.霍尔效应：电子在霍尔片中运动（电子逆Y轴方向运动）时，由于受电磁力的作用，而使电子的运动轨道发生偏移，造成霍尔片的一个端面上有电子积累，另一个端面上正电荷过剩，于是在霍尔片的X轴方向上出现电位差，这一点位差称为霍尔电势，这一种物理现象就称为“霍尔效应”。

2.显示仪表：在生产过程中对各种参数进行指示、记录或累积的仪表。

3.卡曼涡街：把一个漩涡发生体（非流线型对称物体）垂直插在管道中，当流体绕过漩涡发生体时会在其左右两侧后方交替产生旋转方向相反的漩涡，称为卡曼涡街。

4.工艺管道及控制流程图：在控制方案确定后，根据工艺设计给出的流程图，按其流程顺序标注出相应的测量点、控制点、控制系统及自动信号与联锁保护系统等，便成了工艺管道及控制流程图（PID 图）。

5.过渡过程：系统由一个平衡状态过渡到另一个平衡状态的过程。

6.节流效应：流体在有节流装置的管道中流动时，在节流装置前后的管壁处，流体的静压力产生差异的现象。

7.测量过程：将被测参数与其相应的测量单位进行比较的过程。一般利用专门的技术工具（即测量仪表），将被测参数经过一次或多次的信号能量形式的转换，最后获得一种便于测量的信号能量形式，并由指针位移或数字形式显示出来。

8.热电势：热电偶是由两种不同材料的导体A 和B 焊接而成，当组合成闭合回路，若导体A和B的连接处温度不同，则在此闭合回路中就有电流产生，也就是说回路中有电动势存在，这个电动势叫热电势。

9.控制对象：自动控制系统中，工艺参数需要控制的生产过程、设备或机器等。

10.被控变量：生产过程中希望借助自动控制保持恒定值（或按一定规律变化）的变量。

11.操纵变量：在自动控制系统中，用来克服干扰对被控变量的影响，实现控制作用的变量。

12.过渡时间：从干扰作用发生的时刻起，直到系统重新建立新的平衡时止，过渡过程所经历的时间。

13.滞后时间：在容量滞后与纯滞后同时存在时，常常把两者合起来统称滞后时间。

14.系统的动态特性：系统输入输出随时间变动的关系称为系统的动态特性。

15.仪表的准确度：仪表的测量结果与实际值得接近程度。

16.精密度：仪表检测微小参数变化的能力。

17.精确度：仪表的精确度简称精度，是用来表示仪表测量结果的可靠程度。反应误差大小的术语，精确度越高，误差越小。

18.灵敏度：仪表在稳定状态下输出的变化量与最小输入的变化量之比值。

19.灵敏限：仪表能响应的输入信号的最小变量。

20.指示变差：在外界条件不变的情况下，用同一仪器对被测量在仪表全部测量范围内进行正反行程测量时，被测量值正行和反行得到的两条特性曲线之间的最大偏差。

21.允许相对误差：某一台仪器在规定正常情况下，允许的相对百分误差的最大值。δ允=±仪表允许的最大绝对误差/（上限-下限）×100%。

22.控制规律：是指控制器的输出信号与输入偏差信号之间的关系。工业上常用的有控制器主要有三种控制规律：比例控制规律、比例积分控制规律和比例积分微分控制规律。

三、简答题

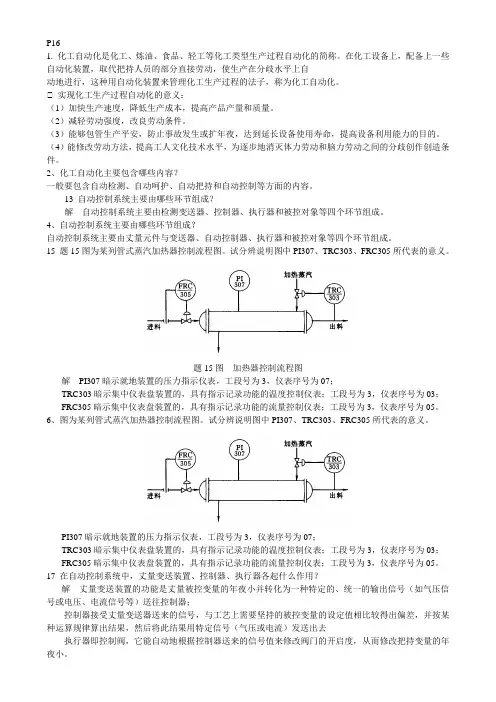

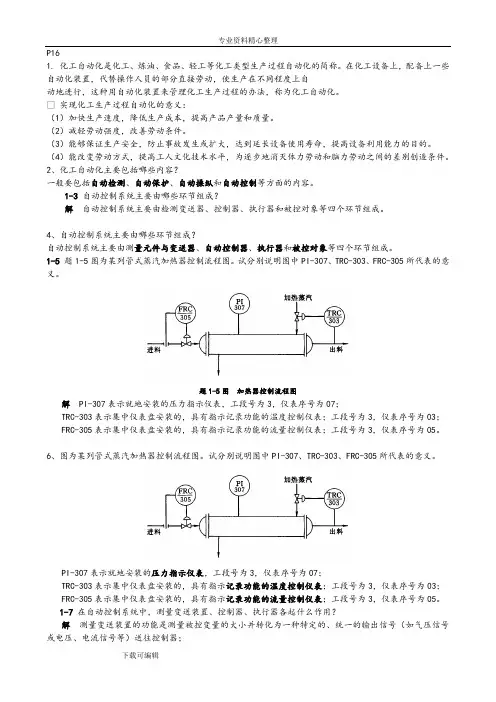

1.图1-1所示为某化工厂超细碳酸钙生产中碳化部分简化的工艺管道及控制流程图，试指图

中中所示符号的含义。

答：①仪表位号FICQ-101表示第一工序第01个流量控制回路（带累积指示），累积指示仪及控制器安装在仪表室仪表盘正面上。

②仪表位号TI-101表示第一工序第01个温度显示仪表。仪表安装在现场。

③仪表位号PI-101表示第一工序第01个压力显示仪表。仪表安装在现场。

④仪表位号TI-102表示第一工序第02个温度显示仪表。仪表安装在现场。

⑤仪表位号PI-102表示第一工序第02个压力显示仪表。仪表安装在现场。

⑥仪表位号LIC-101表示第一工序第01个具有指示功能的物位控制器。安装在集中仪表盘上。

⑦仪表位号HIC -101表示第一工序第01个具有指示功能的高限报警控制器。安装在集中仪表盘上。

2.何谓控制系统的过渡过程；根据过渡过程自动控制系统的工作品质用什么指标来衡量
