LED常用接口简介

LED常用接口简介USB接口：USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。

它不是一种新的总线标准，而是应用在PC领域的接口技术。

USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的。

不过直到近期，它才得到广泛地应用。

从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为2.0版本，成为目前电脑中的标准扩展接口。

目前主板中主要是采用USB1.1和USB2.0，各USB版本间能很好的兼容。

USB用一个4针插头作为标准插头，采用菊花链形式可以把所有的外设连接起来，最多可以连接127个外部设备，并且不会损失带宽。

USB需要主机硬件、操作系统和外设三个方面的支持才能工作。

目前的主板一般都采用支持USB功能的控制芯片组，主板上也安装有USB接口插座，而且除了背板的插座之外，主板上还预留有USB插针，可以通过连线接到机箱前面作为前置USB接口以方便使用（注意，在接线时要仔细阅读主板说明书并按图连接，千万不可接错而使设备损坏）。

而且USB接口还可以通过专门的USB连机线实现双机互连，并可以通过Hub扩展出更多的接口。

USB具有传输速度快（USB1.1是12Mbps，USB2.0是480Mbps），使用方便，支持热插拔，连接灵活，独立供电等优点，可以连接鼠标、键盘、打印机、扫描仪、摄像头、闪存盘、MP3机、手机、数码相机、移动硬盘、外置光软驱、USB网卡、ADSL Modem、Cable Modem等，几乎所有的外部设备。

串行接口：简称串口，也就是COM接口，串行接口不同于并行口之处在于它的数据和控制信息是一位接一位地传送出去的，虽然这样速度会慢一些，但传送距离较并行口更长，因此若要进行较长距离的通信时，应使用串行口。

现在的PC机一般有两个串行口COM 1和COM 2，通常COM 1使用的是9 针D形连接器，也称之为RS-232接口，而COM 2 有的使用的是老式的DB25针连接器，也称之为RS-422接口，这种接口目前已经很少使用。

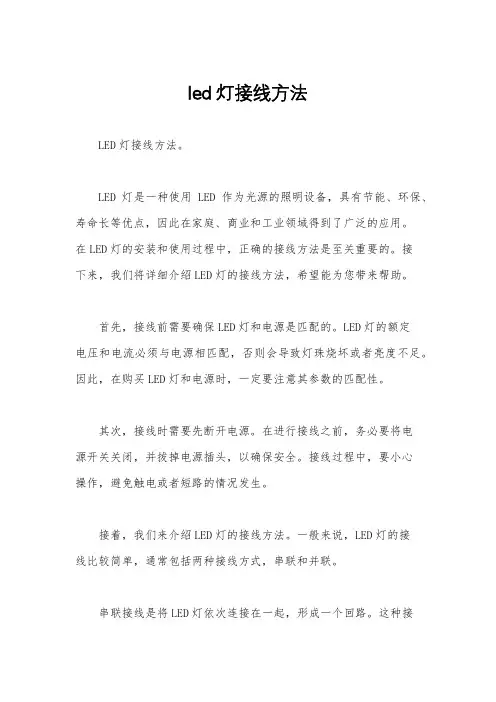

led灯接线方法

led灯接线方法LED灯接线方法。

LED灯是一种使用LED作为光源的照明设备，具有节能、环保、寿命长等优点，因此在家庭、商业和工业领域得到了广泛的应用。

在LED灯的安装和使用过程中，正确的接线方法是至关重要的。

接下来，我们将详细介绍LED灯的接线方法，希望能为您带来帮助。

首先，接线前需要确保LED灯和电源是匹配的。

LED灯的额定电压和电流必须与电源相匹配，否则会导致灯珠烧坏或者亮度不足。

因此，在购买LED灯和电源时，一定要注意其参数的匹配性。

其次，接线时需要先断开电源。

在进行接线之前，务必要将电源开关关闭，并拔掉电源插头，以确保安全。

接线过程中，要小心操作，避免触电或者短路的情况发生。

接着，我们来介绍LED灯的接线方法。

一般来说，LED灯的接线比较简单，通常包括两种接线方式，串联和并联。

串联接线是将LED灯依次连接在一起，形成一个回路。

这种接线方式需要注意每个灯珠的正负极连接是否正确，一旦有一个灯珠接线错误，整个回路都会受到影响。

因此，在进行串联接线时，一定要仔细检查每个灯珠的接线情况。

而并联接线是将LED灯分别连接到电源的正负极上，各个灯珠之间没有直接的电气联系。

这种接线方式相对来说比较灵活，一个灯珠出现问题不会影响其他灯珠的工作。

但是在进行并联接线时，也要确保每个灯珠的正负极连接正确，以免影响整体的亮度和寿命。

最后，接线完成后，需要进行电气测试。

接通电源后，要用万用表等工具对接线情况进行测试，确保电压、电流和接线的稳定性和正确性。

如果发现有异常情况，要及时断开电源，检查和排除故障。

总的来说，LED灯的接线方法并不复杂，但是在操作过程中一定要小心谨慎，确保接线的正确性和安全性。

希望以上内容能够对您在LED灯接线方面提供一定的帮助。

如果您在实际操作中遇到问题，建议您寻求专业人士的帮助，以确保安全和正确性。

LED显示屏常见的4种视频接口介绍

LED显示屏常见的视频接口主要有AV输入接口、VGA输入接口、DVI输入接口、HDMI输入接口。

4种主流的视频接口。

下面就这4种接口一一做一个介绍。

1、AV输入接口AV接口(亦称RCA标准视频输入接口)是出现比较早的一种接口，由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色白色负责左右声道的声音传输。

一般采用RAC莲花头进行连接。

AV接口实现了视频和音频分别传输，避免了两类信号混合干扰而导致的图像质量下降。

但是由于此类接口传输是一种亮度度(Y/C)混合的视频信号，需要进一步的亮色分离和色度解码才能成像，必然造成色彩信号的损失，从而最终影响输出的图像质量。

总之，AV接口将音视频分离传输，避免了互相干扰。

但还是存在传输损失，所以目前高清视频播放基本都放弃了AV接口。

2、VGA输入接口VGA接口采用非对称分布的15pin连接方式，工作原理是将显存内以数字格式存储的图像信号在RAMDAC(数模转换器)里经过模拟调制成模拟高频信号，然后再输出到LED屏成像。

由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗相当小。

VGA接口有无串扰、无电路合成分离损耗等优点。

3、DVI输入接口DVI接口主要用于与有独立显卡的计算机连接，显示计算机的RGB信号。

DVI 数字接口将全部内容采用数字格式传输，在传输过程中无干扰信号引入，保证了主机到LED屏幕的传输质量，可以得到更清晰的图像。

4、HDMI输入接口HDMI(High Definition Multimedia Interface)是基于DVI技术制定，是一种全数位化影像和声音传送接口，可以传输无压缩的音视频信号。

HDMI可以提供10Gbit/s的数据传输带宽，满足高清画质的要求。

同时HDMI接口无需进行数字—模拟—数字的转换，可以保证高质量的影音信号传送。

HDMI线可以传输音频信号，可以用于免除数码音频接线。

另外，在led显示屏的输入接口当中还有S-Video、视频色差输入接口、BNC 接口、RS-232C串口等类别，因正在被高清接口所替代，限于篇幅就不介绍了。

灯具的电源连接方式及其接线

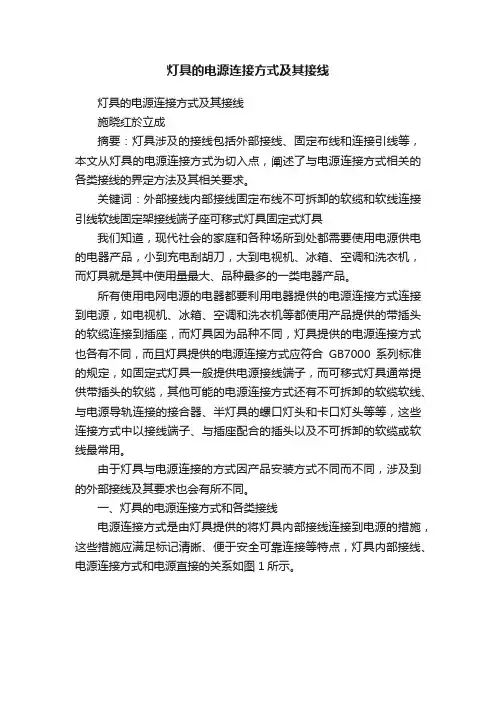

灯具的电源连接方式及其接线灯具的电源连接方式及其接线施晓红於立成摘要：灯具涉及的接线包括外部接线、固定布线和连接引线等，本文从灯具的电源连接方式为切入点，阐述了与电源连接方式相关的各类接线的界定方法及其相关要求。

关键词：外部接线内部接线固定布线不可拆卸的软缆和软线连接引线软线固定架接线端子座可移式灯具固定式灯具我们知道，现代社会的家庭和各种场所到处都需要使用电源供电的电器产品，小到充电刮胡刀，大到电视机、冰箱、空调和洗衣机，而灯具就是其中使用量最大、品种最多的一类电器产品。

所有使用电网电源的电器都要利用电器提供的电源连接方式连接到电源，如电视机、冰箱、空调和洗衣机等都使用产品提供的带插头的软缆连接到插座，而灯具因为品种不同，灯具提供的电源连接方式也各有不同，而且灯具提供的电源连接方式应符合GB7000系列标准的规定，如固定式灯具一般提供电源接线端子，而可移式灯具通常提供带插头的软缆，其他可能的电源连接方式还有不可拆卸的软缆软线、与电源导轨连接的接合器、半灯具的螺口灯头和卡口灯头等等，这些连接方式中以接线端子、与插座配合的插头以及不可拆卸的软缆或软线最常用。

由于灯具与电源连接的方式因产品安装方式不同而不同，涉及到的外部接线及其要求也会有所不同。

一、灯具的电源连接方式和各类接线电源连接方式是由灯具提供的将灯具内部接线连接到电源的措施，这些措施应满足标记清晰、便于安全可靠连接等特点，灯具内部接线、电源连接方式和电源直接的关系如图1所示。

图1电源连接方式灯具的种类繁多，一般来说，安装方式决定了灯具的电源连接方式，而灯具提供的电源连接方式也决定了所需的电源形式，表1给出了各类灯具常用的电源连接方式。

表1 电源连接方式的应用举例灯具安装方式灯具的电源连接方式应用的举例相应的电源固定式灯具接线端子吸顶灯，筒灯等固定布线与插座配合的插头小夜灯插座连接引线枝形花灯（通过接线端子）固定布线不可拆卸的软缆或软线投光灯具插座与电源导轨连接的接合器导轨安装灯具电源导轨器具插座线条灯具，家具灯具连接器可移式灯具不可拆卸的软缆或软线庭院用可移式灯具插座带插头台灯插座器具插座滑槽安装的灯具连接器导轨安装灯具接合器或连接器导轨安装灯具电源导轨半灯具螺口或卡口灯头半灯具螺口或卡口灯座在图1和表1中我们发现，除了内部接线以外，灯具涉及的接线还包括不可拆卸的软缆或软线、连接引线和固定布线等，在按照GB7000系列标准评价灯具接线的符合性时，首先要正确识别各类接线，并用适当的要求考核。

图解，带你认识汽车灯泡各种接口，自己换灯泡不再迷糊。

汽车灯泡根据的照明需求不同，分多种接口。

按照明功能区分，汽车灯泡分为示宽灯、转向灯、雾灯、近光灯、远光灯、倒车灯、牌照灯及日间行车灯等，下面我们逐一介绍。

1示宽灯示宽灯也叫位置灯，顾名思义，是用来显示车辆位置的。

一般在阴雨天或傍晚开启，让行人和司机更容易发现自己。

示宽灯的常用接口形式包括T10（W5W），T15（W16W）、T20（W21W）和P21/5W。

T10、T15为扁形接口，平口两侧各有一个触点。

T20为大扁形接口，平口两侧也各有一个触点。

P21/5W接口为圆形2触点，外缘有2个180°对称外齿，呈一高一低（俗称高低脚）。

2卤素近光/远光灯卤素近光/远光灯的常用接口形式包括H1、H4、H7、H11。

H1接口为单个针脚触点，底座无卡齿。

H4接口为三针脚触点，底座有3个卡齿。

H7接口为双针脚触点，底座有1个卡齿。

H11为塑料椭圆接口，内有1个较长的卡齿。

3氙气近光/远光灯氙气近光/远光灯的常用接口形式包括D1S、D2S、D3S、D4S。

D1S、D3S均带镇流器，接口均为方口。

D2S、D4S不带镇流器，接口均为圆口。

4后雾灯、转向灯、制动灯后雾灯、转向灯、制动灯的常用接口形式包括P21W、PY21W、T20。

P21W、PY21W均为圆形单触点接口，唯一的区别就是P21W的2个外齿是呈180°分布，PY21W的2个外齿是呈150°分布。

左为PY21W，右为P21W5示宽灯牌照灯的常用接口形式包括T10、C5W。

C5W接口很像保险丝，触点在两端，根据型号不同长度也有所区别。

6日间行车灯日间行车灯起源于20世纪90年代末期的北欧。

由于纬度较高，加上气候和多山地形，多雾等能见度不佳的现象经常出现，容易造成交通事故和人员伤亡。

因此当地政府要求，无论白天黑夜，驾驶车辆须将前大灯开启，如果不开灯的话还会吃高额的罚款，这也就是最早的日间行车灯了。

灯的接口灯座常用图片说明

灯的接口灯座常用E27、MR16、GU10 [图片]灯的接口灯座常用的有3种，分别为E27、MR16、GU10。

MR16、E27、GU10指不同的灯座规格，有叫它们射灯也有叫灯杯。

E27指螺纹口直径27mm的螺旋灯头，E14就是螺纹直径14mm的螺纹灯头。

还有E40等。

MR16的口径=16×1/8=2英寸≈50mm在外形上,MR系列是细针脚，MR16是低压灯。

GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米"mm"）。

GU10是两个圆形的插脚,GU10为高压灯.MR16 (此款由东莞普瑞斯照明代工)MR16GU10 (此款由东莞普瑞斯照明代工)GU10 (此款由东莞普瑞斯照明代工)灯座规格标准常识：E27[/url]、E40[/url]、E14 （摘自他人）从安装方式分为卡口、螺口等方式，从材料分为电木、塑料、金属、陶瓷等材料，通常用的灯座如E27是最普遍的节能灯螺口灯座，而配合日光灯的灯座通常称为T8灯座或T5灯座等等，另根据使用环境有的灯座防护级高达IP68，在选购时请根据需要制定相应的IP防护级灯座（防水等），通常用灯座会用到IEC（国际电工委员会标准）安全认证，灯座分类：E14、E27、E12、E26等E开头通常为：螺口灯座GU10等GU开头的指的为我们[/U]日常用的卡口式，GU：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距（单位是毫米“MM”）。

MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座，通常小射灯有两个插针安装方便。

MR16, GU10是大家的灯座不同，PAR30,38 是直径不同，都是世界通一的标准和叫法，都是灯杯，射灯的叫法，各适合不同的天花灯的灯座。

MR16 在照明行业里指最大外径为2英寸的带多面反射罩的灯具，MP11就是比MR16小一点的灯具,。

MRMR：Multiface Reflect，多面反射（灯杯），后面数字表示灯杯口径（单位是1/8英寸），MR16的口径=16×1/8=2英寸≈50mmPAR灯一般有PAR30 PAR36 PAR46 PAR56，体积有长有短，也叫筒灯，照射光束，用来照明舞台、动感换色等，是舞台上常见的灯具，因为耗电比较大，而且有烤的感觉，现在逐渐被LED PAR灯取代AR111/AR70是铝质冷反光卤素射灯E27、E14是指的普通螺口灯头的灯头大小，E27就是我们平时用的白炽灯的灯头，E14就是比它小一号的，比E27大的还有E40。

LED常见灯具(灯头)接口介绍----详尽版

1 范围本标准规定了电光源用灯头、灯座的命名方法。

2 符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。

该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。

对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。

某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

灯头灯座的完整符号采用下述形式。

灯头符号：（a）(b) (c) - (d) /(e) ×(f)灯座符号：(a) (b) (c) - (d)注：可以采用缩写的灯头符号，但是这种缩写符号不得引起误解。

灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容。

符号中的该特定部分对于灯头及其所用的灯座来说是一样的。

灯头符号中斜线之后的部分（如果存在这部分）表示灯头的某些重要尺寸，但这些尺寸并不是灯在灯座中的互换要求的必须的一部分。

然而，这种尺寸对于装在同型号的灯上的不同来源的灯头的共同互换性来说是十分重要的。

注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"。

3 基本符号符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的类型。

下述各字母虽然表示灯头，但是，对于灯座，它们也有类似的意义。

B--卡口灯头；BA--卡口灯头，最初用于汽车灯；BM--矿灯用卡口灯头；E--（爱迪生）螺口灯头；F--带一个出触点的灯头；字母F后的小写字母表示触点的不同形式，例如：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特殊形状的插脚；G--两个或两个以上的凸出触点，例如插脚或接线柱；K--带导线连接件的灯头；P--预聚焦式灯头；R--带凹式触点的灯头；S--外壳式灯头--在灯座中不靠凸出部件来固定灯头；SV--带锥形末端的外壳式灯头（V形）；T--电话机用灯头；W---表示灯端，灯与灯座的电接触直接通过位于灯端表面的引线来完成，灯端的玻璃部分（或其它绝缘材料部分）对灯在灯座中的安装来说是必不可少的。

led灯(发光二极管)的简单介绍解析

LED发光二极管简称为LED。

由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，氮化镓二极管发蓝光。

因化学性质又分有机发光二极管OLED和无机发光二极管LED。

基本信息•中文名称：发光二极管•外文名称：Light-Emitting Diode（led）•简称：LED•用途：指示灯、显示板、显示器、照明、亮化•分类：室内照明和户外照明基本介绍发光二极管(LightEmitting Diode,LED)，是一种半导体组件。

初时多用作为指示灯、显示发光二极管板等；随着白光LED的出现，也被用作照明。

LED被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。

根据使用功能的不同，可以将其划分为信息显示、信号灯、车用灯具、液晶屏背光源、通用照明五大类。

应用领域目前，LED 全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

在政策护航、销量提升等因素的推动下，LED成为近期资本市场的投资热点之一，其中新海宜、福晶科技等表现抢眼。

由于第四季度是LED照明、电视等产品消费的高峰期，上游零组件产业销量也会出现周期性的攀升。

随着10月1日我国禁售和进口60瓦及以上白炽灯政策落实，我国淘汰白炽灯路线图已经开启，LED 照明渗透率将不断提升。

业内人士表示，仅白炽灯替代市场每年就将新增120亿只以上灯源需求。

LED市场前景广阔LED产品主要应用于背光源、彩屏、室内照明三大领域。

应用领域目前，LED 全彩显示屏主要应用于广告传媒、体育场馆、舞台背景、市政工程等。

国内发展情况LED中国将成为全球LED市场发展的主要驱动力量，LED照明市场中的户外照明市场由公共预算采购决定，而室内、背光和其他的应用则更多地与宏观经济正相关。

LED灯具的内部及外部导线要求

LED灯具的内部及外部导线要求1.电源线及其他外部导线：1)导体截面积：0.75mm2用于普通灯具，IP201.0mm2用于其他灯具，(IP20以上或PartII其他规定)2)如果灯具提供不可拆卸的软缆或软线，应用下述方式之一与灯具连接；－X型连接－Y型连接－Z型连接3)电源线入口应提供足够的保护，使电源线不受损伤，并提供相应的IP 保护等级；电源线入口处若为硬材料，应有至少0.5mm半径的圆弧4)除墙上安装的以外，II类灯具当其电源线通过可触及金属部件时，应有防护(绝缘材料)5)防护用的封套、导管等，在灯具中应固定就位，若用胶粘，则需用自固化的树脂型胶6〕灯具提供不可拆卸的软缆或软线，或设计成适用不可拆卸的软缆或软线的，应配有导线固定架。

7)X型连接电线和设计成使用不可拆卸电缆或电线的灯具，导线固定架应灯具应有抗拉器(线扣);电源线不可推入至灯具中，使其受到过分的机械或热张力，不可用电线打结或类似方法抗拉器(线扣)应是绝缘材料或使用绝缘衬里，并：a.至少一部分固定到灯具上，或是灯具的一部分b.适合于不同型号的可用电源线c.正常情况下不损伤导线d.安装容易e.电源线不会触及手能碰上的螺钉/或这些螺钉与可触及金属相连f.金属螺钉不可直接压在电源线上g.更换软缆或软线不需要使用专门设计的工具密封压盖在移动时灯具和可调节灯具中不可用作抗拉器，除非它适用所有可用的型号和大小的电源线。

迷宫式可用，只要清楚标明如何走线。

抗拉效果试验：按表1中的2/3扭矩紧住螺钉，60N/0.15Nm25次1s(<1.5mm²)<2mm移动)8)压接不可施力可焊锡上(有弹性时例外)。

9)插头应认证过，并有相应的IP和电气防护等级，III类灯具不可使用能插入通用插座的插头。

2.内部导线1)0.5mm²以上，绝缘厚度0.6mm以上(<2A时，0.4mm2,0.5mm可用，或满足电流对导线截面积的要求，并通过2000V，15mins的耐压试验)。

led灯双端进电和单端进电的原理

led灯双端进电和单端进电的原理LED灯具是现代照明中常见的一种照明产品，它具有高效节能、长寿命、环保等优点，因此被广泛应用于家庭、商业和公共场所。

根据电源接入方式的不同，LED灯具可以分为双端进电和单端进电两种。

首先来介绍双端进电的原理。

双端进电是指LED灯具的两端都与电源相连，一端接入正电极，另一端接入负电极。

当电源通电时，正电极的电势高于负电极，电流就会从正电极流入LED灯具，然后通过LED芯片，电流再流回负电极，完成了电流回路。

这种接入方式具有灵活性高、可靠性好等优点。

双端进电的LED灯具适用于直流和交流电源，因此在不同的场合下都能得到广泛应用。

接下来介绍单端进电的原理。

单端进电是指LED灯具的一端与电源相连，另一端则接地并与电源的负电极相连。

这种接入方式是建立在LED灯具的整体结构设计上的，通过内部电路的设计，将LED芯片的两极之间实现电流回路。

当电源通电时，电流从进电端流入LED灯具，然后通过内部电路，电流再流回电源的负电极，完成了电流回路。

单端进电的LED灯具设计相对较为简单，制造成本较低，因此在某些低成本和规模化应用场景中得到广泛使用。

无论是双端进电还是单端进电，LED灯具都需要进行合理的安装和使用。

首先需要确保电源与灯具之间的电压匹配，电压过高或过低都会对LED灯具的使用寿命和亮度产生不利影响。

其次，LED灯具应避免过度热量积聚，否则会导致短路或烧毁。

此外，还要注意灯具的散热设计和电源的稳定性，以确保灯具长时间稳定工作。

综上所述，LED灯具的双端进电和单端进电都有各自的优点和适用场景。

在选择LED灯具时，需要根据实际需求、预算和安装条件等方面考虑，合理选择适合的进电方式。

而在使用LED灯具时，需要注意安装和使用细节，维护灯具的正常工作，延长其使用寿命。

通过科学的选择和使用LED灯具，我们能够享受到高品质照明带来的方便、舒适和节能环保的好处。

LED常见灯具(灯头)接口介绍

LED常见灯具（灯头）接口介绍灯头作为灯具不可缺少的组成部件，根据国际标准，常见灯头分为MR16、GU10、E14、B22、E2、G24。

下面请参考图片对应文字详细的了解一下。

MR16：在照明行业里指最大外径为2英寸的带多面反射罩的灯具，灯具的型号由英文字母和数字组成。

MR 是英文 Multifaceted （Mirror）Reflector 的缩写，意思是一种由多个反射面组合成的反射器。

数字表示灯泡最大外形的尺寸，为1/8英寸的倍数。

所以“16”就表示灯具的最大外径尺寸是2英寸。

一般我们生活中的常见的灯杯、射灯大多数都采用此灯头，多数低压（12V、24V、36V等）灯具也采用MR16。

GU10：G表示灯头类型是插入式，U表示灯头部分呈现U字形，后面数字表示灯脚孔中心距为10mm，GU10是最常见的，当然还有很多其它的灯头，如：GX6.35，GY9.5，GY6.5，GX16D,等等。

E14：E是代表螺口，灯头光源灯头的一种配用于E14灯具光源接口，字母后的数字代表接口直径尺寸(cm).E14是14mm螺口灯头，灯头有螺文，用于旋入E14灯具接口。

E14的多数用于装饰灯具，如：吊灯、水晶灯。

B22：B代表插口，灯头光源灯头的一种配用于B22灯具光源接口，字母后的数字代表接口直径22MM的灯头有两根凸起卡笋，用于卡入B22灯具接口。

是灯泡最常用的一种接口。

E27：E是代表螺口,字母后的数字代表接口直径尺寸(cm).E27是2.7cm螺口灯头,一般我们生活中用的最多的是E27和B27的，当然还有E40，E40多数用于特殊灯具，一般功率比较大的灯都用E40，如1000W金属卤化物灯等另外还有一些比较特殊灯头如：G24灯头，G24属于横插式灯头，在现实生活中，我们可以看到一些超市、酒店天花板上筒灯里面多数装的G24横式的灯，具体形状请参考如下LED 灯具灯头：。

如何安装LED灯管——LED灯管安装方法及接线说明

欢迎阅读
LED灯管就安装方式分为两大类：一体化灯管系列和支架灯管系列，这两种安装方法如下：
一、怎么样固定一体化L E D灯管（如图）一体化LED灯管配件里面都会带有两个不锈钢的卡簧，用来安装LED灯管，先将两个不锈钢卡簧根据LED灯管的长度及需要安装的位置固定好（两个卡簧之间的距离=L E D灯管的长度/3）。

以连接到火线或零线上。

三、一体化L E D灯管的串联安装方式（如图）
PS：使用这种串联安装方式，需要考虑后面直接连接LED灯管数量。

假设在中国国内使用，每条LED灯管的功率是7W，LED灯管里面的连线是用的电子线18#线的话，可以连接157条左右的LED灯管（线径*额定电压值*额定允许通过的电流/功率=LED灯管的数量），预留一部分空间，也可以并接100条左右的LED灯管。

欢迎阅读
家庭及办公场所所用的支架LED灯管都带有镇流器，分为电子是镇流器和电感式镇流器。

一：LED日光灯安装于电感整流器支架安装方式，如下图注:严禁在未取下启辉器及整流器前安装本?LED?日光灯,否则会导致。

各种LED单元板,接口板(HUB板)定义对照表

各种LED单元板，接口板（HUB板）定义对照表(说明:N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)88 通用接口(八十八) 全彩 16 贴片 2 OE CLK LAT R1 R2 G B F 16 1 N N N N N N N N 15原理和印刷图89 通用接口(八十九) 全彩 20 贴片 2 G1 B1 R1 F CLK LAT OE G2 B2 R2 20 1 N N N N N N N N N N 19 原理和印刷图90通用接口(九十)全彩 16 贴片 2 G1 F G2 F F F F N 16 1 R1 B1 R2 B2 CLK LAT OE F 15 原理和印刷图92 通用接口(九十二) 全彩 20 贴片 2 G1 R2 B2 F F F A C L N 201 R1 B1 G2 F F F N B S O 19 原理和印刷图93 通用接口(九十三) 双色 20 贴片 2 S L R1 G1 O A B C D S 20 1 F F R2 G2 N N N F N N 19 原理和印刷图94 通用接口(九十四) 全彩 16 贴片 2 G1 R2 B2 G3 R4 B4 L N 16 1 R1 B1 G2 R3 B3 G4 S O 15 原理和印刷图94A 通用接口(九十四A) 全彩 16贴片 2 G1 R2 B2 G3 R4 B4 L N 16 1 R1 B1 G2 R3 B3 G4 S O 15原理和印刷图95 通用接口(九十五) 全彩 26 贴片 2 R2 R4 F F G2 G4 B2 B4 N F F F N 26 1 R1 R3 F F G1 G3 B1 B3 N CLK LAT O N 25 原理和印刷图 96 通用接口(九十六) 全彩 8 贴片 1 L N BD O GD N S RD 8 原理和印刷图 97 通用接口(九十七) 全彩 10 贴片 2 G N N A B 10 1 R B S L O 9原理和印刷图98 通用接口(九十八) 虚拟 20 贴片 2 G1 R2 G2 R3 N N N N N N 20 1 R1 U1 R2 U2 A B C CLK LAT O 19 原理和印刷图99 通用接口(九十九) 全彩 32 贴片 2 B N N N R2 G2 U2 N B N N N R2 G2 U2 N 32 1 A C S L R1 G1 U1 O A C D L R1 G1 U1 O 31 原理和印刷图100通用接口(一百)全彩 16 贴片 2 B N N N R2 G2 U2 N 16 1 A C S L R1 G1 U1 O 15 原理和印刷图101 通用接口(一零一) 单色 16贴片 2 O S R F F F F L 161 F F N F F F F F 15原理和印刷图102 通用接口(一零二) 全彩 26 贴片2 R2 R4 N G2 G4 N B2 B4 CLK LAT O A B 26原理和印刷图1 R1 R3 N G1 G3 N B1 B3 N N N N N 25103 通用接口(一零三) 全彩 16贴片 2 GD N F N B N LAT N 16 1 RD BD F F A C CLK OE 8原理和印刷图104 通用接口(一零四) 全彩 14贴片 2 LAT CLK OE RA GD BD RB 14 1 N N N N N N N 7 原理和印刷图105 通用接口(一零五) 虚拟 16贴片 2 GD RB N N N N N N 16 1 RA BD OE LAT CLK A B C 8 原理和印刷图106 通用接口(一零六) 全彩 10贴片 2 LAT CLK BD GD RD 10 1 OE N N N N 5 原理和印刷图107 通用接口(一零七) 全彩 10贴片 2 S L O R B 10 1 N N N N G 5原理和印刷图108 通用接口(一零八) 全彩 26贴片 2 RD1 GD1 BD1 RD2 GD2 BD2 CLK LAT OE A B C D 261 N N N N N N N N N NN N N 13原理和印刷图 109 通用接口(一零九) 全彩 16贴片 2 F BD1 N N N N N N 16 1 RD1 GD1 LAT CLK OE RD2 GD2 BD2 8 原理和印刷图110 通用接口(一一零) 全彩 26贴片 2 R2 N N R4 N N N A B C 26 1 R1 G1 B1 R3 G2 B2 CLK LAT OE D 13原理和印刷图111 通用接口(一一一) 全彩 26贴片 2 N N N N N N N N B3 B1 G3 G1 R3 R1 26 1 F A CLK LAT OE OE OE B4 B2 G4 G2 R4 R2 13 原理和印刷图 112 通用接口(一一二) 双色 26贴片 2 R1 G1 R2 G2 R3 G3 R4 G4 A B CLK OE LAT 26 1 N N N N N N N N N N N N N 13 原理和印刷图113 通用接口(一一三) 全彩 20贴片 2 N N N N N N N N N N 20 1 CLK LAT DR DG OE A B C D DB 10 原理和印刷图114 通用接口(一一四) 全彩 16贴片 2 N DB N N N N N N 16 1 DR DG LAT CLK OE N N N 8 原理和印刷图115 通用接口(一一五) 全彩 10 贴片2 G N C A B 10原理和印刷图1 R B S L O 9116 通用接口(一一六) 全彩 60贴片 2 R2 R4 R6 R8 R10 R12 R14 R16 G2 G4 G6 G8 G10 G12 G14 G16B2 B4 B6 B8 B10 B12 B14 B16 O O O LAT CLK N 60 1 R1 R3 R5 R7 R9 R11 R13 R15 G1 G3 G5 G7 G9 G11 G13 G15 B1B3 B5 B7 B9 B11 B13 B15 N N N N N N 59原理和印刷图 117 通用接口(一一七) 全彩 26贴片 2 N LAT N O N R2 R4 G2 G4 B2 B4 N F 26 1 N CL K N O O R1 R3 G1 G3 B1 B3 N F 25 原理和印刷图118 通用接口(一一八) 全彩 16贴片 2 RB1 B1 RB2 B2 N N N B 16 1 RA1 G1 RA2 G2 CLK LAT O A 15 原理和印刷图119 通用接口(一一九) 全彩 16贴片 2 N O L R1 G1 U1 A C 16 1 N O O S R2 G2 U2 B 15 原理和印刷图120 通用接口(一二零) 虚拟 16贴片 2 G1 R2A B2 R2B F F LAT N 16 1 R1A B1 G2 R1B F F CLK OE 15 原理和印刷图121 通用接口(一二一) 虚拟 16贴片 2 RB1 U1 RB2 U2 N N N N 16 1 RA1 G1 RA2 G2 S L O A 15原理和印刷图122 通用接口(一二二) 虚拟 26贴片 2 RB1 U1 RB2 U2 N RB3 U3 RB4 U4 N L A B 26 1 RA1 G1 RA2 G2 N RA3 G3 RA4 G4 N S O N 25 原理和印刷图123 通用接口(一二三) 虚拟 30贴片 2 RB1 U1 RA2 G2 N F S S L L O O A F B 30 1 RA1 G1 N RB2 U2 F N N N N N N N B A 29 原理和印刷图124 通用接口(一二四) 全彩 20贴片 2 N N N N N N N O B D 20 1 S S L L R G U O A C 19原理和印刷图。

LED基础知识详解

LED基础知识详解目录一、LED概述与基本原理 (2)1. LED基本概念及发展历程 (3)2. LED基本原理与结构 (4)3. LED发光原理及特点 (5)二、LED分类与主要参数 (6)三、LED的应用领域 (7)1. 通用照明领域应用 (8)2. 显示领域应用 (9)3. 汽车领域应用 (10)4. 其他领域应用 (11)四、LED驱动与电路设计 (12)1. LED驱动电路基本概念 (13)2. LED驱动电路设计与选型 (15)3. LED电路调试与故障排除 (16)五、LED显示屏技术解析 (17)1. LED显示屏概述及分类 (19)2. LED显示屏技术原理与特点 (20)3. LED显示屏驱动与控制 (21)4. LED显示屏维护与保养 (22)六、LED照明技术与设计实践 (24)1. LED照明技术概述与发展趋势 (25)2. LED照明产品设计原则与要点 (27)3. LED照明系统设计与实践案例 (28)4. LED照明节能技术与策略 (29)七、LED行业发展趋势与挑战 (31)1. 全球LED行业市场现状及趋势分析 (32)2. LED技术发展前沿与挑战 (34)3. LED行业未来发展趋势预测及建议 (35)一、LED概述与基本原理LED是一种半导体器件，主要由包含有少量杂质的半导体材料构成。

这些杂质能够控制半导体材料的导电性能，使其在不同电压条件下能够发出不同颜色的光。

与传统的照明技术相比，LED具有高效、节能、环保、寿命长等优点。

LED被广泛应用于照明、显示、指示、通信等领域。

LED的工作原理基于半导体材料的PN结特性。

当给LED施加正向电压时，电子和空穴在PN结处发生复合，释放出能量并以光的形式传播。

这种光的颜色取决于半导体材料的类型和其掺杂程度，通过特定的电路设计，可以控制流过LED的电流大小和方向，从而控制其发光强度和颜色。

LED的发光效率非常高，其能量转换效率远高于传统的白炽灯和荧光灯。

(完整版)各种接口连线图解

玩转投影机接口连线图解很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。

投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。

但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货●S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。

LED 户外显示屏各种接口判别

【LED 显示屏知识-连载 13】控制信号与显示接口
控制信号的总结：
CLK 时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的 1/2 倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
4、40 接口的户外静态全彩。（例如：p16，p20 户外静态虚拟单元板和 40 接口的假虚拟 p16 和 p20 单元板）。
5、90 接口户外全彩。（例如 p16 或 p20 的实像素静态全彩单元板）
6、75 接口室内 8 扫全彩（例如室内 8 扫的 p7.62，p6，p10，p5 全彩单元板）
(二) 半户外 4 扫单色型号：（12）接口 OE 1 2 A GND 3 4 B GND 5 6 空 GND 7 8 CLK GND 9 10 LAT GND 11 12 R GNG 13 14 空 GND 15 16 空
(四) 室外双色 4 扫型号：（12）接口 OE 1 2 A GND 3 4 B GND 5 6 空 · GND 7 8 CLK GND 9 10 LAT GND 11 12 R GNG 13 14 G GND 15 16 空和半户外的区别: 有绿色。数据是直行到头，而半户外要打折。
[日期：2010-06-13]Βιβλιοθήκη LED 户外显示屏各种接口判别
来源：作者：九通科技
[字体：大中小]
LED 控制板接口类型：
1、12 接口的 4 扫半户外单色，双色。（例如 p10 的半户外单双色）。
2、12 接口的 4 扫户外单色，双色。（例如 p16，p10 户外单双色）。
3、08 接口的 16 扫的室内单双色。（例如：f3.75 或 f5 室内单双色）。

灯具接线常用材料说明

灯具接线常用材料说明1. 导线：导线是进行电流传输的主要材料，常用的导线包括铜线和铝线。

铜线具有良好的导电性能和耐腐蚀性，是最常用的导线材料。

铝线的导电性能稍差于铜线，但具有较低的成本，因此在一些大型工业用电中也会使用。

灯具接线中常用的导线规格有0.75mm²、1mm²、1.5mm²和2.5mm²等等，规格的选择要根据具体的负载和距离来确定。

2.绝缘套管：绝缘套管是用来绝缘导线的保护材料，能够防止导线与其他金属部件接触导致短路和触电的危险。

绝缘套管通常由塑料或橡胶制成，常见的材料有PVC（聚氯乙烯）、PE（聚乙烯）和XLPE（交联聚乙烯）等。

这些材料具有良好的绝缘性能和耐高温性能，能够保护导线免受潮气、灰尘、化学物质以及机械摩擦的影响。

3.接线盒：接线盒是灯具接线中起连接和保护作用的重要组成部分。

它可以将多条导线连接在一起，并提供一定的绝缘保护。

接线盒通常由不导电的材料制成，如塑料或金属。

它的设计可以根据具体需求而有所不同，有的接线盒提供固定螺丝孔，使得连接更加安全可靠；有的接线盒还提供透明盖板，方便观察和检查接线情况。

4.连接器：连接器是用来连接导线和插座的重要材料。

它通常由金属制成，如铜、铝或镀锡等。

连接器的设计可以根据导线的规格和插座的类型而有所不同，有的连接器需要螺丝固定，有的连接器则采用压接方式。

连接器的主要作用是确保导线与插座之间的连接紧密可靠，并提供良好的电流传输性能。

5.插座：插座是用来连接灯具和电源的装置，通常包括插口和插头两部分。

插座通常由导电材料制成，如铜和镀锡。

插座设计的种类和规格较多，有的插座为单孔插座，有的为多孔插座。

插座的选择应根据负载电流、工作温度和插座形状等考虑。

以上是灯具接线常用材料的说明。

这些材料能够提供良好的电气性能和安全保护，确保灯具接线的可靠性和安全性。

在实际选择和使用时，还应根据具体情况和要求做出适当的选择。

LED单元板08接口与12接口各个引脚的定义

精彩回答2011-05-03 10:518 通用接口(八) 2 A B C D G1 G2 L S 161 N N N O R1 R2 N N 1512 通用接口(十二) 2 A B C S L R G D 161 O N N N N N N N 15N=地(GND),L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE)R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC08接口G2，R2的作用:不管哪个接口，一个R或G信号带的是16行的数据，08接口G1，R1是上16行数据，G2，R2是下16行数据。

也就是说，08接口可以输出32行数据，而12接口只有16行。

3|评论尹妮艾|来自团队电源支持小组|七级采纳率45%|擅长领域：电脑/网络电子数码教育/科学资源共享提问者对回答的评价：thank you按默认排序|按时间排序其他回答共1条2011-05-03 13:58模组JJ|五级LED单元板接口有08和12两种接口方式：08接口2 A B C D G1 G2 L S 161 N N N O R1 R2 N N 1512接口 2 A B C S L R G D 161 O N N N N N N N 15单元板和控制卡的常用符号标记解释：N GND - COM 都是负极的标志VCC +V + 都是正极的标志L=锁存(LAT或ST),S=时钟(Clk),O=使能(OE),E=使能(/OE) R=红色数据,G=绿色数据,U=蓝色数据,A,B,C,D=行信号,H=译码后的行信号,F=悬空,V=VCC)。
