继电器基础知识大全.(DOC)
继电器基础知识培训
特种继电器
总结词
具有特殊功能和用途的继电器，如温度 继电器、压力继电器等。
VS
详细描述
特种继电器是针对特定应用需求而设计的 继电器，具有特殊的功能和用途。例如温 度继电器可以检测温度并控制电路的通断 ，压力继电器可以检测压力并控制电路的 通断。这些特种继电器广泛应用于工业自 动化、环境监测等领域。
继电器还可以用于远程控制和监测电力系统，通过控制信号实现远程合闸、分闸等 功能。
在自动化控制系统中的应用
在自动化控制系统中，继电器 常用于控制各种设备的运行顺 序和逻辑关系。
通过继电器的触点可以控制电 磁阀、电机等执行机构的动作 ，实现自动化生产线和设备的 控制。
继电器还可以与其他传感器、 控制器等设备配合使用，实现 更复杂的自动化控制功能。
继电器基础知识培训
$number {01}
目录
• 继电器概述 • 继电器的工作特性 • 继电器的应用 • 继电器的维护与故障排除 • 新型继电器介绍
01
继电器概述
继电器的定义与作用
总结词
继电器是一种电子控制器件，用于实现电路的通断控制和转 换。
详细描述
继电器是一种由电磁铁和触点系统组成的电子控制器件，通 过输入电路的电流或电压信号来控制输出电路的通断状态。 它在自动化控制、电力系统和电子设备中广泛应用，用于实 现电路的自动切换、保护和控制等功能。
详细描述
当输入电路中的电流或电压信号达到继电器的设定值时，继电器内部的电磁铁产 生磁力，吸引触点系统动作，从而实现输出电路的通断控制。不同类型的继电器 工作原理略有不同，但基本原理相同。
02
继电器的工作特性
触点参数
1 3
触点材料
银氧化镉、银镍合金、点。

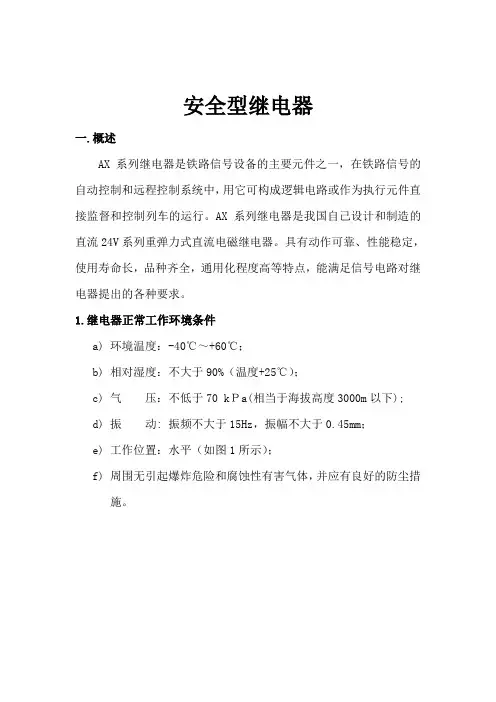

继电器相关知识培训
图 4 无极继电器磁路
总结：
线圈通电→产生磁通（衔铁、铁心）→产生吸引力→克服衔铁阻
力→衔铁吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开
序代 号号 1A 2C
含义
安全 插入
序号 代号
7P 8Q
3D
定位
9W
4F
反位
10 X
5 H 缓放、动断接点（后接点） 11 Y
6 J 继电器、加强接点、派生 12 Z
序号 b、继电器型号示例： Ｊ W J X C － H 125／0.44
含义
偏极 动合接点（前接
点） 无极 信号、熄弧 有极 整流
前圈电阻值/后圈电阻值
施。
图 1 继电器的外形尺寸 2、铁路信号对继电器的要求
1）安全、可靠 2）动作可靠、准确 3）使用寿命长 4）有足够的闭合和断开电路的能力 5）有稳定的电气特性和时间特性 6）保持良好的电气绝缘强度。 3、信号继电器的分类 1）按动作原理分：电磁、感应继电器 2）按动作电流分：直流（无极、偏极、有极）交流继电器 3）按输入物理量：电流、电压继电器 4）按动作速度：正常、缓动继电器 5）按接点结构：普通接点、加强接点继电器
缓放 插入 信号 加强接点 无极 继电器
3）型号的表示法
采用汉字拼音字母和数字表示，字母表示继电器种类，数字表示 线圈的阻值。
4）插入式和非插入式 外观上是否有防尘罩，前者单独使用，后者装于匣内使用。
3、安全型继电器的特点： 前接点代表危险侧信息 后接点代表安全侧信息 接点符合:故障—安全原则：发生安全侧故障的可能性远远大于发生 危险侧故障的可能性，处于禁止运行的状态的故障有利于性车的安全 称为安全侧，处于允许运行状态的故障可能危及性车安全，称为危险 侧故障。由于其在故障情况下，使前接点闭合的概率远远小于后接点 闭合的概率。
继电器基础知识培训教材
26.07.2021
11
第二章 电磁继电器的结构及特性
•第一节 继电器的组成 一、电磁机构
长轭铁 盖板
前支架 复原簧片
衔铁
衔铁轴
线圈
铁心
推动杆
工作气隙
后支架
26.07.2021
12
第二章 电磁继电器的结构及特性
1 电磁机构的组成 电磁机构是由线圈和闭合磁路（包括铁心、轭铁、衔铁和气隙 ）等构成的实现电磁转换的组件。 1） 线圈 继电器的“心脏”，将电能转化为磁场能，产生磁场。它由漆 包线绕制而成。 2） 铁心 由软磁材料（如电磁纯铁）制成，插在线圈中心孔内，与轭铁 铆装。作用是集中线圈产生的磁通，提高磁导和磁场强度。 3） 轭铁 由软磁材料（如电磁纯铁）制成，作用是形成一条磁阻最小的 闭合磁路，同时支撑铁心、线圈、衔铁等其它零件。 4） 衔铁
26.07.2021
15
第二章 电磁继电器的结构及特性
2 电磁系统的技术参数 1） 保持力 瞬时拉开吸合衔铁所需要的力矩。对单稳态磁路，线 圈驱动一边通常加正常动作电压。
保持力异常情况：
① 双气隙两边力矩相差大：轴孔间隙大；
② 保持力小：气隙面镀层偏厚；极靴未贴平有缝隙
；漏磁严重；磁性零件磁性能差；线圈匝数少；铁心 和轭铁铆装处磁阻大。
26.07.2021
9
第一章 继电器的概况
•JZC—078M/027Y-11-Ⅰ
26.07.2021
环境等级代号 引出端型式代号 安装方式代号 可靠性等级代号 规格序号 防护特征 产品序号 外型符号 基本型号
10
第一章 继电器的概况
•第五节 继电器的使用 1、家用电器 必须经过安全认证，耐高压，使用寿命5~10年，工作寿命20 万次。 2、汽车 工作电压12V，防沙尘、水、盐和油，耐电报，工作寿命5~50 万次。 3、电报、电话系统 切换速率快100次/秒，灵敏度≤140mW工作寿命100万次，接 触电阻小而稳定。 4、军用系统等
继电器知识
1.3.1 继电器的用途1.3 继电器、组成继电器是一种根据电气量（如电压、电流等）或非电气量（如热量、时间、压力、转速等）的变化来接通或断开控制电路，以实现对电力系统及电力拖动装置的自动控制、检测、保护及调节为目的的自动电器。
它实际上是用较小的电流去控制较大电流的一种“自动开关”。
继电器是一种小容量电器（一般小于5A），一般没有灭弧装置，不能用来接通和分断负载电路；接触器可以用于控制大容量的电路或电气设备，有良好的灭弧措施，完全可以分断负载电路。
继电器的输入量可以是电气量也可以是非电气量；而接触器的输入量只能是电压。
继电器的定义为：当输入量(或激励量)满足某些规定的条件时，能在一个或多个电器输出电路中产生跃变的一种器件。
它一般由感测机构、中间机构和执行机构三个基本部分组成。
感测机构把感测到的电气量或非电气量传递给中间机构，将它与设定的整定值进行比较，当达到整定值（过量或欠量）时，中间机构便使执行机构动作，从而接通或断开被控电路。
1.3.2 继电器的分类继电器种类繁多，分类方法也很多。
1.3.2.1按继电器的工作原理或结构特征分电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器:如光继电器, 声继电器,热继电器,仪表式继电器,霍尔效应继电器,差动继电器等；1.3.2.2按继电器的外形尺寸可分微型继电器（最长边尺寸不大于10mm的继电器）、超小型微型继电器（最长边尺寸大于10mm,但不大于25mm的继电器）、小型微型继电器（最长边尺寸大于25mm,但不大于50mm的继电器）；1.3.2.3按继电器的负载分类微功率继电器（当触点开路电压为直流28V时,触点额定负载电流(阻性)为0.1A;0.2A的继电器）、弱功率继电器（当触点开路电压为直流28V 时,触点额定负载电流(阻性)为0.5A;1A的继电器）、中功率继电器（当触点开路电压为直流28V时,触点额定负载电流(阻性)为2A;5A的继电器）、大功率继电器（当触点开路电压为直流28V时,触点额定负载电流(阻性)为10A;15A;20A;25A;40A……的继电器）1.3.2.4按继电器的防护特征分类密封继电器（采用焊接或其它方法,将触点和线圈等密封在罩子内,与围介质相隔离,其泄漏率较低的继电器）、封闭式继电器（用罩壳将触点和线圈等密封(非密封)加以防护的继电器）、敞开式继电器（不用防护罩来保护触电和线圈等的继电器）。
继电器基本知识
继电器基本知识继电器的定义继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多 个电气输出电路中产生预定跃变的一种器件。
① 继电器这个述语应限于在其输入电路与输出电路之间具有单一继 电功能的继电器元件。
② 继电器这个述语包手为完成其规定动作所必须的所有组成部分， 一般含输入部分、驱动部分及输出部分。
③ 为了用于保护和自动控制，应加上一个说明继电器功能的名称， 以便对继电器定性。
在此情况下，按照规定的功能（由标准或制造方 规定），继电器可包括某个辅助继电器，以便完成所要求的功能。
例 如：差动继电器，阻抗继电器，跳闸继电器。
·继电器的分类 继电器的分类 A、 按继电器的作用原理或结构特征分类分类号名称定义 由控制电流通过线圈所产生的电磁吸力驱动电磁继电器磁路中的可动部分而实现触点开、闭或转换 功能的继电器。
控制电流为直流的电磁继电器，按触点负载 直流电磁继 1 电 磁 交流电磁继 控制电流为交流的电磁继电器，按线圈电源 2 继 电器 电 利用永久磁铁或具有很高剩磁特性的零件， 器 磁保持继电 3 器 持在线圈通电时的位置上的继电器。
固熊继电器是一种能够象电磁继电器那样执 4 固熊继电器 行开、闭线路的功能：具其输入和输出的绝 缘程度与电磁继电器相当的全固熊器件。
由电子元件和电磁继电器组合而成的继电 器。
一般，输入部分由电子线路组成，起放 5 混合式继电器 大、整流等作用，输出部分则采用电磁继电 器。
用于切换频率大于 10KHz 的交流线路的继电 6 高频继电器 器。
配用同轴电缆，用来切换高频、射频线路而 7 同轴继电器 具有最小损耗的继电器。
触点部分被密封在高真空的容器中，用来快 8 真空继电器 速开、闭或转换高压、高频、射频线路用的 继电器。
使电磁继电器的衔铁在其线圈断电后仍能保 频高低分 50Hz 和 400Hz 二种。
电器 四种。
大小分为微功率、弱功率、中功率和大功率热 9 继 温度继电器当外界温度达到规定要求时而动作的继电 器。
(整理)汽车继电器知识及选用.

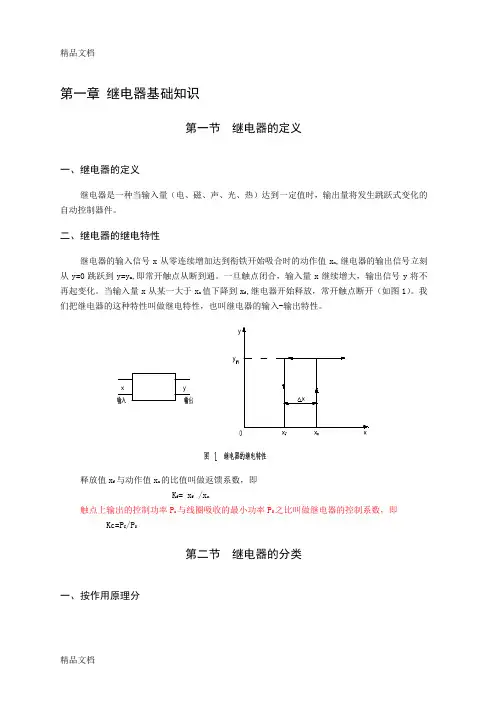

第一章继电器基础知识第一节继电器的定义一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
一、按作用原理分1、电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器。
1）直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
2）交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
3）磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。
4）极化继电器：状态改变取决于输入激励量极性的一种直流继电器。
5）舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
2．固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
3．时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
4．温度继电器当外界温度达到规定值时而动作的继电器5．风速继电器当风的速度达到一定值时，被控电路将接通或断开。
6．加速度继电器当运动物体的加速度达到规定值时，被控电路将接通或断开。
7．其它类型的继电器如光继电器、声继电器、热继电器等。
二、按外形尺寸分三、按触点负载分四、按防护特征分五、按用途分衔铁、磁路工作气隙组成的磁路，在磁场的作用下，衔铁吸向铁心极面，从而推动触点常闭触点断开，常开触点闭合；当线圈两端电压或电流小于一定值时，机械反力大于电磁吸力时，衔铁回到初始状态，常开触点断开，常闭触点接通。
二、电磁继电器的组成部分电磁继电器由磁路系统、接触系统和复原机构组成。
磁路系统由铁心、轭铁、衔铁、线圈等零件组成。
接触系统由静簧片、动簧片、触点底座等零件组成。
复原机构由复原簧片或拉簧组成。
三、电磁继电器技术指标的含义1、环境温度范围环境温度范围是指继电器允许工作的最高环境温度至最低环境温度的范围。
继电器的基础知识
继电器的基础知识————————————————————————————————作者: ————————————————————————————————日期：继电器的基础知识一.继电器的历史发展过程继电器在电力系统中起着非常重要的作用，它是保证供电可靠性的基础。
历史上，它经历了三个阶段,即电磁（式）继电器,静态型继电器,微机型继电保护。
ﻫ电磁（式)继电器（ｅlｅctromａgneｔiｃrelaｙ)ﻫ是利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
他的主要工作原理是靠机械部件的运动产生预定响应,主要结构部件有线圈(电流流过形成电磁铁)、可动铁片、弹簧、触点等构成。
国际上,对于电气继电器标准的需求可追朔到十九世纪四十年代，当时继电器仅有机电式继电器,直观的机械动作原理，简单的试验方法，工艺、设计和制造水平成为继电气动作特性的主要决定因素。
随着动作原理的设计形式不同,分为电磁式继电器、磁电式继电器、感应式继电器、电动机式继电器等。
又根据功能不同,分为差动继电器、跳闸继电器、阻抗继电器、电抗继电器等。
ﻫ50年代，我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术,建成了一支具有深厚继电保护理论造诣和丰富运行经验的继电保护技术队伍，对全国继电保护技术队伍的建立和成长起了指导作用。
阿城继电器厂引进消化了当时国外先进的继电器制造技术,建立了我国自己的继电器制造业。
因而6０年代是我国机电式继电保护繁荣的时代。
ﻫ静态型继电器(statｉｃrｅlay)ﻫ静态型继电器是相对于电磁(式）继电器那样靠机械部件运动的有触点继电器来说，它是由电子(电模拟量例如电流或电压）、磁（磁通量)、光（光通量）、或其它无机械运动的元件产生预定响应的一种电气继电器。
随着半导体器件(二极管、晶体管、电阻及电容等分离元件）和60年代初级规模的集成电路的出现,并且这些元件愈来愈多的应用于继电器中，为了区别能用肉眼判断机械动作的电磁型继电器才引入了“静态继电器”的概念。
继电器基础知识
D
B
Z
C
（三）电磁继电器参数检测方法
依据的标准 GB/T10232-94 IEC255-7 《电气继电器 第7部分：有或无机电继电 器测试程序》 产品企业标准
试验的标准条件 温 度：15～35℃ 相对湿度：25%～75% 大气压力：86～106Kpa 当继电器处于超出标准条件下测试时， 继电器的技术指标将可能会发生偏差。
◆继电器发展史 ◆继电器的用途
继电器的用途很多，可以归纳为： ●输入与输出电路之间的隔离； ●信号转换（从断开到接通，或反之）； ●增加输出电路（即切换几个负载或切换不同电源负载）； ●重复信号； ●切换不同电压或电流负载； ●保留输出信号； ●闭锁电路； ●提供遥控。
◆公司现有产品
●通用功率继电器、 ●汽车继电器、 ●通讯继电器、 ●固态继电器、 ●密封继电器、 ●时间继电器、 ●插座 共七大类、80多个系列、15000多种规格， 并以每年开发5-8个新产品系列的速度增长。 产品均通过美国UL、CUR、德国VDE、TUV、 中国CQC等国内外安全认证， 广泛应用于工业控制、汽车、通讯设备、 家用电器以及仪器仪表等领域。
3
4 5 6 7 8 9 10 11 12
混合式继电器
高频继电器 同轴继电器 真空继电器 温度继电器 电热式继电器 光电继电器 极化继电器 时间继电器 舌簧继电器
由电子元件和电磁继电器组合而成的继电器。一般，输入部分由电子 线路组成，起放大、整流等作用，输出部分则采用电磁继电器。
用于切换频率大于10kHz的交流线路的继电器。 配用同轴电缆，用来切换高频、射频线路而具有最小损耗的继电器。 触点部分被密封在高真空的容器中，用来快速开、闭或转换高压、高 频、射频线路用的继电器。 当外界温度达到规定要求时而动作的继电器。 利用控制电路内的电能转变成热能，当达到规定要求时而动作的继电 器。 利用光电效应而动作的继电器。
继电器基础知识
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
继电器基础知识
什么是继电器？继电器，英语写作RELAY。
请您回忆一下童年时的运动会。
A虽然个头小，但是依然紧握接力棒，并把接力棒移交给大人B。
这就是接力。
我们用稍微专业一点的方法来想一下。
例如，我们用遥控器打开电视机。
■继电器的构造和原理继电器是由接收信号转换成机械式动作的电磁铁和开关电气的开关构成。
[动作原理]我们想象一下用开关S1和继电器来打开灯的情形吧！1)按下S1(ON)2)电流i流进操作线圈，把铁芯磁化。
3)由于电磁力的作用，铁片被铁芯吸引。
4)铁片被吸引到铁芯之后，可动接点和固定接点接触，灯光亮起。
5)如果返回S1(OFF)，操作线圈的电流消失，吸附铁片的力消除，由于复位弹簧的作用，恢复到原来状态。
6)如果铁片恢复原来状态，接点部将分离，灯光熄灭。
■继电器的用途示例几乎在所有使用电气的机械和装置中都使用继电器。
■继电器的分类继电器的分类方法很多，本技术指南按照下列方法分类：■电磁铁的分类根据电磁铁是否使用了永久磁铁，分类如下：无极继电器电磁铁部没有使用永久磁铁的继电器。
一般情况下线圈没有极性，但是，有的操作线圈有极性，例如动作指示灯内置型、浪涌吸收二极管内置型等。
有极继电器在电磁铁部使用了永久磁铁磁束的继电器。
因此可使操作线圈保持极性。
■继电器的动作说明●单稳继电器的情况下复位状态· 线圈上不连接电池的状态由于操作线圈上面没有电流通过，因此电磁铁不动作，铁片借助于复位弹簧的力向逆时针方向靠拢，可动接点接触常闭接点（ON），常开接点处于离开（OFF）状态。
动作状态· 线圈接通电池之后的状态电流如果通过操作线圈，电磁铁被磁化，铁片被铁芯吸引。
这样，可动接点从常闭（b）接点离开（OFF），接触到常开（a）接点（ON）。
●双稳继电器(也称为作闭锁继电器或保持继电器)的情况下磁保持型??2线卷闭锁继电器的情况下休止状态（复位后的状态）· 线圈上不连接电池的状态铁芯、磁轭、铁片的材料为半硬质磁性材料，有两个以上操作线圈。
驱动继电器知识点总结
驱动继电器知识点总结1. 继电器的基本概念继电器是一种通过电磁力控制开关动作的电气设备，用于控制较大电流的设备或系统。
它由线圈、铁芯、触点和外壳等部分组成。
当线圈通电时，产生磁场将铁芯吸引，使得触点吸合或断开，从而实现对电路的控制。
继电器可以根据其工作方式分为电磁继电器、固态继电器和时间继电器等类型。
2. 继电器的类型（1）电磁继电器：通过电磁吸合和断开触点来控制电路的开关动作，根据其使用方式可以分为普通电磁继电器和接触器。
（2）固态继电器：利用半导体元件（如晶闸管、可控硅等）来实现对电路的控制，具有寿命长、响应速度快、噪音小等优点。
（3）时间继电器：通过时间延迟控制电路的开关动作，可以分为电磁式和固态式时间继电器。
3. 继电器的特性（1）触点负载能力：继电器的触点能够承受的最大负载电流和电压。
（2）操作电压和电流：继电器的触发工作所需的最小电压和电流。
（3）响应时间：继电器对输入信号的响应速度。
（4）绝缘特性：继电器在通电和断电时的绝缘状态。
（5）寿命和可靠性：继电器的使用寿命和可靠性指标。
（6）尺寸和安装方式：继电器的外形尺寸和安装方式，如插座式、导轨式等。
4. 继电器的应用领域（1）工业自动化：用于控制和保护机械设备、电气设备等。
（2）电力系统：用于保护和控制发电机、变压器、开关设备等。
（3）交通信号：用于控制交通信号灯的开关动作。
（4）家电产品：如空调、冰箱、洗衣机等家电产品中常用的继电器。
（5）汽车电子：用于控制汽车的灯光、喇叭、空调等设备。
5. 继电器的驱动方式（1）电磁驱动：通过给继电器的线圈通电来产生磁场，从而控制继电器的开关动作。
（2）固态驱动：利用半导体元件如晶闸管、可控硅等来控制继电器的触发工作。
（3）信号驱动：通过输入的信号来控制继电器的触发工作，如控制信号电压、电流等。
（4）时间驱动：通过时间延迟控制继电器的开关动作，如定时继电器、计数继电器等。
6. 继电器的驱动电路（1）直流电磁继电器的驱动电路：直流电磁继电器的驱动电路一般由电源、驱动元件（如晶闸管、可控硅等）、保护元件（如保险丝、继电器保护二极管等）组成。
继电器基础知识大全
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
继电器基本知识学习资料
14.继电器安装时,不要将继电器的端弯曲,以用做自紧继电器,否则继电器可能会出现故障. 15.焊接时,一定要避免焊剂进入非全密封继电器内部. 16.焊接后的线路板运输,注意继电器不被碰撞,否则外壳可能会受元气件端子影响,导致
6． （Rated Voltage, Rated Current）
7．衔铁 （Armature Follow： Contact Pressure， Contact Gap）
１．触点结构
（Contact Form）
1A-----SPST-NO（常开，单刀单掷） 1B-----SPST-NC（常闭，单刀单掷） 1C-----SPDT（转换或单刀双掷） 2C-----DPDT（双刀双掷）
如:DC24V R=650 Ω 时 ｉ＝２４／６５０ ≒ ０．０３７ Ａ ＝ ３７ｍＡ
关于继电器吸合/释放电压与环境温度的关系
我们知道，环境温度每改变1℃，线圈电阻约改变0.4%,温度升高,线圈电阻增大. 假如线圈温升10℃,线圈电阻增加约4%,继电器吸合电压增加如下计算: SRD-S-112D,额定电压:12V;线圈功率:0.36W,线圈电阻:400Ω 吸合电压: 线圈环境温度20℃时额定电压的70%,即 额定电流: 12VDC/400Ω=30mA 但是,继电器在此额定电流的70%,亦即21mA(=30mA * 0.7)时工作. 假定线圈环境温度上升10℃,线圈电阻增加4%,为400 * 1.04=416Ω 为了使工作电流21mA流过,加到继电器线圈的吸合电压必须为 它是额定电压的72.8% (=8.74/12V). 由此可见,当线圈温度升高时,吸合电压增加,反之亦然.释放电压也是如此. 因此,当测试继电器的仪器如果没有自动温度补偿功能,必须考虑环境温度对参数的影响.
(完整word版)继电器使用说明
第一节继电器原理知识一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
....作为控制元件，概括起来，继电器有如下几种作用：.....1) 扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
.....2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
.....3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
.... 4) 自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、继电器的工作原理如图所示，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。
三、继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值x x,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于x x值下降到x f,继电器开始释放，常开触点断开（如图1）。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
继电器基础知识大全
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器知识大全
一、继电器的工作原理和特性
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试
1、测触点电阻
用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。
由此可以区
别出那个是常闭触点，那个是常开触点。
2、测线圈电阻
可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流
找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
为求准确，可以试多几次而求平均值。
4、测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。
一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
这样的触点组称为转换触点。
用“转”字的拼音字头“z”表示。
