铝合金窗边塞缝工艺施工指引

铝合金窗边塞缝工艺施工指引

建议使用纤维聚合物微膨胀防水砂浆。按质量比，水泥：砂：防水粉：第二次收纤维

要求是手握成团，落地即散。 涂刷防水涂料

（窗框四周涂刷“ JS 防水材料）

塞缝做法一：常规人工塞缝工艺

① 塞缝前将窗框与洞口间的缠绕保护膜撕去、清理缝隙内浮浆、垃圾杂物，并浇水湿润;

② 用素水泥浆涂刷一道（利于砂浆结合）；

③ 待素水泥浆快干时，用纤维聚合物微膨胀防水砂浆进行人工塞缝；

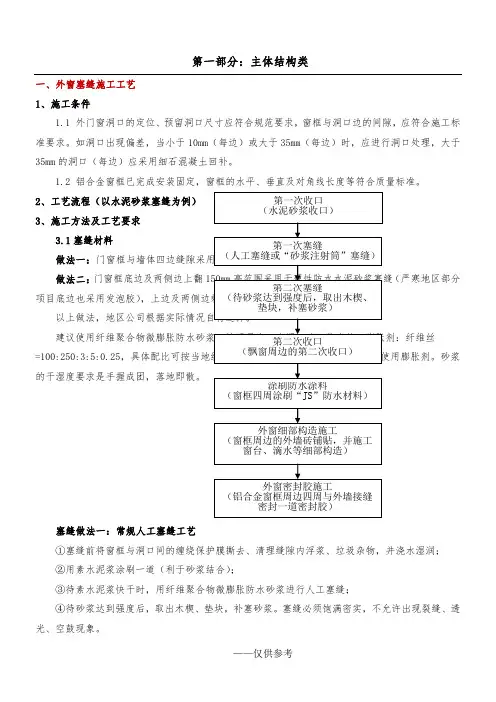

外窗塞缝施工工艺 1、施工条件

1.1外门窗洞口的定位、预留洞口尺寸应符合规范要求，窗框与洞口边的间隙，应符合施工标准要求。

如洞口岀现偏差，当小于 10m （每边）或大于35m （每边）时，应进行洞口处理，大于 35mm 的洞口（每边） 应采用细石混凝土回补。 1.2铝合金窗框已完成安装固定，窗框的水平、垂直及对角线长度等符合质量标准。 2、 工艺流程（以水泥砂浆塞缝为例）

3、 施工方法及工艺要求 3.1塞缝材料 做法一: 做法二: 也采用发泡胶） 以上做法, 第一次收口

（水泥砂浆收口） 第一次塞缝

门窗框与墙体四边缝隙采用干硬性防水水泥砂浆人工塞缝或“砂浆注射筒”塞缝） 150mm 高范围采用干硬性防水水泥砂浆塞缝（严寒地区部分项目底边 第二次塞缝 ，上边及两侧边剩余部分采用打发泡胶塞缝。（待砂浆达到强度后，取出木楔、垫块， 补塞砂浆） 门窗框底边及两侧边上翻 地区公司根据实际情况自行选择。

= 100:250:3:5:0.25

，具体配比可按当地经验，且在夏季高温、干 砂浆的干湿度

④ 待砂浆达到强度后，取出木楔、垫块，补塞砂浆。塞缝必须饱满密实，不允许出现裂缝、透光、空鼓 现象

⑤ 塞缝完成后第二天，浇水养护，每天 2次，连续养护3天；

⑥ 塞缝完成，砂浆达到强度后，对外窗结合部位外墙刷

2mm 厚防水涂膜，要求超过转角 100mm 保证搭 接。

塞缝做法二：“砂浆注射筒”塞缝工艺

与常规塞缝工艺唯一不同的是，③待素水泥浆快干时，用“砂浆注射筒”吸取纤维聚合物微膨胀防水砂 浆进行塞缝，可加快施工进度。

①

发泡胶施工前，将填充部位清洁并用水喷湿。喷射由下向上，喷射量至所填充体积的 70%;

② 发泡胶应连续施打、一次成型，且必须满填缝隙，超岀门窗框外的发泡胶应在其固化前用手或专用工 具压人缝隙中，防止发泡胶外膜破损，严禁固化后用刀片切割;

③ 发泡胶固化后取岀临时固定的木楔，并在其缝隙中打入发泡胶并用专用工具压入缝隙中

3.2淋水试验

外墙完成后，必须进行淋水试验，确保外

水。 4.1 铝合金窗框塞缝的防水水泥砂浆标号必须符合

4、质量标准

窗不漏

设计要求，严禁使用海砂成份的砂浆；砂浆必须饱满密实，无裂缝、透光、空鼓。

4.2塞缝前必须取出木楔、垫块等，补塞塞缝材料。

4.3铝合金窗框塞缝的发泡胶必须连续、满填缝隙且不得透光，发泡胶可采用保温、防潮且无腐蚀性的软质材料，如聚氨酯泡沫填缝剂等。

4.4外墙刷2mm厚防水涂膜，应与外墙粘结牢固，结合紧密，厚度均匀一致。

4.5 塞缝完成后，铝合金窗框周边不得出现渗漏水情况。
