地质素描图类型及画法
地质素描4
突起描画时，低突起矿物如石英、长石等轮廓线要细，甚至 点描或不连续线条，中突起矿物如磷灰石、电气石、黑云母 等轮廓线宜稍粗，高突起矿物如榍石、锆石用粗宽的黑线表 示，极高突起的矿物应在颗粒内分别加上稀疏或密集的、细 的或粗的麻点表示。
矿物解理、裂纹宜用线条表示，黑云母解理常用较粗的实线， 白云母的解理用较细的虚线
褶皱素描
（2）断层素描：
①素描断层现象之前，也应先找出它的“标志层”。 以此追索断层的上下盘及其错动关系，确定断层的 形态特征及其名称。
②将断层面（线）画在图框的适当位置内，勾勒时宜 注意断层面的产状，特别是倾角的大小、断距的大 小及其比例关系，必须尽量符合实际。然后画出" 标志层"的上下盘位置，这样，这个断层的性质及 其格局就基本上控制住了
坡面线：表示坡面特征和坡面起伏的线，有直立、水平、倾斜、弧状等多方面的情况。
花岗岩露头的层状剥离
石灰岩溶蚀 仍要注意层理及各层的关系
（三）、标本素描 岩石、矿石、矿物、化石等标本
首先定向放置，适当布景，如深色标本衬上白纸作背景 目测：确定轮廓和比例，用分规或直尺度量
描绘大体轮廓和主要地质界线
女神蚬
达尔文介属
描绘细部轮廓和次要地质界线
描绘明暗质感、突出地质特征
二、素描实例
（一）、露头素描 1、地层素描 地层素描多用于剖面图的测制方面，是实测
剖面图和信手剖面图的重要补充手段，通常 作为近景插图之用。 包括岩性、岩层层面、层理、地层接触关系、 地层的含矿性等方面
③如果断层的规模较大，在断层带附近出现拖 曳褶皱、断层角砾岩、发育大量岩脉之类， 则可以进行选择性的取舍，作删除或夸张的 画法，不必拘泥于如数素描，能说明问题就 行了。
绝美的地质素描图，重温地学的基本功！
绝美的地质素描图，重温地学的基本功！各种地质现象千姿百态，⾯对丰富多彩的地质现象，我们必须仔细观察，透彻了解。
⽽作为描绘地质构造的重要⼿法——地质素描，却越来越陌⽣。
野外地质现象繁杂纷乱，地质摄影虽然也能获得这种效果，但往往由于镜头所向便⼀览⽆余，有时繁杂纷乱、主次不明；⽽且常常受光线、⽓候等条件限制，不如地质素描重点突出、形象鲜明、概念清晰、应⽤简便。
有些冗长的⽂字还⽆法叙述清楚的地质现象，通过地质素描便可⼀⽬了然。
成为野外地质⼯作中获取原始资料的⼀种⼿段，也是野外地质⼯作者必须掌握的⼀种基本技能。
以⽢肃⽟门⽼君庙⽯油河为例：⽢肃⽟门⽼君庙⽯油河的三级阶梯下⾯就让我们⼀起来欣赏⼀组绝美的地质素描图，重温地学的基本功：河南偃师五佛⼭群马鞍⼭组与葡峪组之间的滑动断层⾯岩壁上的倒转背斜⼴西阳朔穿岩岩溶地貌⼴西阳朔穿岩为背景题材的风景速写⼴东三⽔⽲⽣坑风⼭泥盆纪灰岩中发育的逆断层及褶皱黄陵背斜西翼冀家湾⼀九曲脑间震旦系剖⾯素描图湖北秋千坪区⽥家坪---母猪峡间震旦系剖⾯河南登封嵩⼭构造素描新疆孚远三台南烧房沟缘倾斜岩层形成的地貌湖北宜恩长潭河由古⽣界地层组成的向斜远景西藏曲松县布余地区雅鲁藏布江断裂景观河南登封远古界嵩⼭群之⾓度不整合接触安徽黄⼭由黄⼭花岗岩形成的⽟屏峰云南丽江⽯⿎⾦沙江河曲⽢肃东部的黄⼟塬⼴西桂林岩溶地貌云南路南⽯林珠穆朗玛峰地区新疆博格达⼭北麓平坡⼭的冰川⾆湖北建始凉风槽直⽴的云台观⽯英砂岩层由黄盖峰西望嵩⼭之远古界⽯英岩组成的同斜倒转褶皱辉绿岩中的球状风化云南路南岩溶⽯柱⼴东三⽔灰岩中形成的向斜构造北京三家店侏罗系砂岩中斜列的剪节理（A处）⼴东英德波罗坑由变质砂岩组成的倾伏背斜⼴东马坝⽯灰系泥质岩中倒转背斜内发育的轴⾯劈理张家⼝珍珠岩和⼤同第四纪⽕⼭的纺锤形⽕⼭弹河北滦平岔道⼝⽔下凝灰岩磨光⾯构造标本正长⽯晶形⼴东阳春⼆叠纪龙潭煤系中的化⽯北京房⼭下中院震旦纪硅质岩中的压性断层破碎带⼜华阳南望华⼭块⾯分割线条⽢肃北⼭侏罗系地层风蚀地貌新疆⿇札塔克的风蚀蘑菇⽯湖北咸丰背柴沟北东断裂构造湖北巴东新家⼆叠系灰岩沿节理风化地貌平卧褶曲好像⼏层迭在⼀起的曲板河流侧⽅侵蚀形成的淘蚀崖⽢肃敦煌⽔电站南沙⼭新疆准格尔盆地乌尔砾岩风蚀现象辽宁朝阳北票西⽞武岩组成的⽕⼭颈安徽省繁昌黄慕渡灰岩形成的褶皱北京房⼭上中院，见到的缘倾斜岩层和远景由单斜岩层组成的单斜地形砾岩形成短轴背斜的形态像个椭圆形的勺南⽅⼆叠纪龙潭煤系地层形成的馒头状丘陵地形像鞍、像圆顶笠岩溶塌陷好⽐⼀块平板上钻穿的园洞⼭脉、转向的块⾯关系河流延伸及转向的块⾯关系⽢肃婆娑泉侏罗系地层风蚀塔长江巫峡湖北建始凉风槽直⽴岩层云南路南⽯林的溶蚀⾯⼴东丹霞盆地姐妹⼭第三系砾岩江西⼽阳红⾊砾岩形成的⽯柱花岗岩球状风化岩溶⽯林、⼭坡、海底喷发的⽞武岩枕状构造、花岗岩球状风化纹沟发育的缓坡地形岩溶峰林⽢肃敦煌鸣砂⼭⽉⽛泉侵⼊岩脉西藏妥坝西的⽯灰岩因寒冻风化形成的锯齿状⼭脊⼴西漓江两岸岩溶峰林河北涞⽔⽔平产状的震旦纪硅化灰岩形成的柱状⽯峰湖北宜恩晚⽩垩鄂系紫红⾊砂砾岩形成的地貌⼴东坪⽯由第三系红⾊钙质砾岩形成的丹霞地貌泥林深切河曲⽢肃北⼭第四系泥岩风蚀地貌⽢肃肃南祁连冰碛巨砾河北涞⽔庄户村东震旦纪硅化灰岩形成的单⾯陡⾯⼴西兴坪泥盆纪⽯灰岩形成的岩溶峰林地貌交错层理⽯灰岩形成的岩溶⽯峰岩层出露北京西⼭军庄奥陶系灰岩构成的背斜⼀翼湖北合丰廖家坡东⼭峰背斜北西翼的缓倾斜地层⽢肃肃南观⼭河奥陶系灰岩形成的单斜⼭⽢肃祁连⼭⾦龙河由奥陶系板岩、千枚岩组成的⾼⾓度倾伏背斜河南嵩⼭⽼王庙由元古界⽯英组成的倾伏背斜河北迁安宫店⼦向斜北京⼤灰⼚奥陶系⽩云岩⼩褶皱组成的窗棂构造河南⽅城震旦系硅质条带状⼤理岩中的相似褶皱蠕动构造旋卷构造湖北巴东新家拖扒⼦灰岩垂直节理风化形成的地貌河南嵩⼭五指岭组⽯英岩及千枚岩背斜中的正扇形霹雳西藏萨迦县⽇喀则群砂质板岩的斜歪背斜中的轴⾯劈理⽢肃阿克塞东第四系砂砾岩a与古⽣代⽕⼭岩b断层接触河北兴隆砂岩中断层⾯附近的帚状节理⽢肃祁连青稞地奥陶系板岩内蒙乌拉尔⼭⼭前断层崖河南偃师五佛⼭断层形成的断层三⾓⾯⽢肃肃北某矿点碳酸盐脉⽢肃当⾦⼭⼀带的断层三⾓⾯⽢肃马鬃⼭北坡斜长花岗岩体中的基性岩脉⽢肃北⼭沙井西南⼤理岩中顺层贯⼊的辉绿岩脉⽢肃酒泉车站南侧祁连⼭⾼⼭地貌云南东川的粘性泥⽯流⽢肃武都的⼤型滑坡湖北巴东由⼆叠纪⽯灰岩形成的地貌巫⼭神⼥峰⽢肃窟窿⼭⽟门砾岩⽢肃⽟门市西窟窿⼭饼状钙质结核风化露头⽢肃敦煌西湖红柳灌丛沙丘新疆托克逊风蚀蜂窝⽯⼽壁滩花岗岩风蚀地貌⽢肃陇东黄⼟滑坡⽢肃北⼭沙婆泉上侏罗统页岩侵蚀地貌新疆雅丹的风蚀雅丹地貌宁夏中卫腾格⾥沙漠的东南⾓风蚀塔周⼝店龙⾻⼭鸽⼦堂准葛尔盆地德伦⼭岗风蚀⽯柱⽢肃酒泉北⼤河蛇曲云南丽江⽯⿎镇附近长江上游河曲长江翟塘峡海南岛某地⽞武岩海岸及海蚀柱⼴东⾼鹤花岗岩丘陵间的⼩⽚沼泽⿊龙江“五⼤连池”绳状构造熔岩碳磷铀矿聚集与岩层层理关系河南嵩⼭变质岩褶皱构造标本河北迁安磁铁⽯英岩叠加构造标本来源：《野外地质素描》。
地质素描的常识、步骤、实例：地层素描、构造素描、地貌素描、化石素描

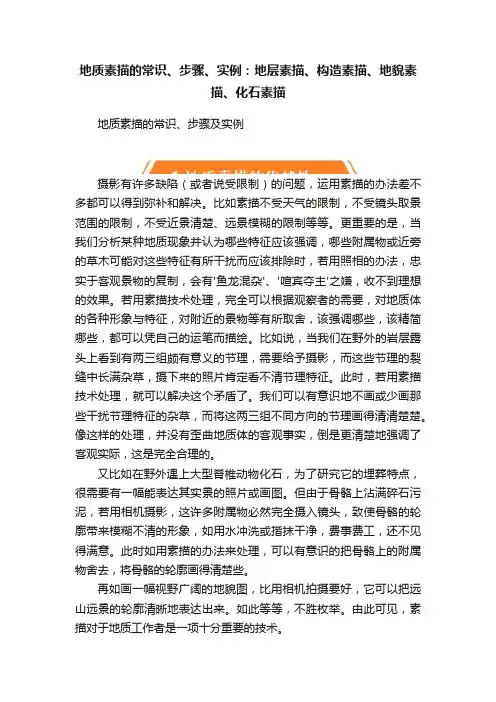

地质素描的常识、步骤、实例：地层素描、构造素描、地貌素描、化石素描地质素描的常识、步骤及实例摄影有许多缺陷（或者说受限制）的问题，运用素描的办法差不多都可以得到弥补和解决。
比如素描不受天气的限制，不受镜头取景范围的限制，不受近景清楚、远景模糊的限制等等。
更重要的是，当我们分析某种地质现象并认为哪些特征应该强调，哪些附属物或近旁的草木可能对这些特征有所干扰而应该排除时，若用照相的办法，忠实于客观景物的复制，会有'鱼龙混杂'、'喧宾夺主'之嫌，收不到理想的效果。
若用素描技术处理，完全可以根据观察者的需要，对地质体的各种形象与特征，对附近的景物等有所取舍，该强调哪些，该精简哪些，都可以凭自己的运笔而描绘。
比如说，当我们在野外的岩层露头上看到有两三组颇有意义的节理，需要给予摄影，而这些节理的裂缝中长满杂草，摄下来的照片肯定看不清节理特征。
此时，若用素描技术处理，就可以解决这个矛盾了。
我们可以有意识地不画或少画那些干扰节理特征的杂草，而将这两三组不同方向的节理画得清清楚楚。
像这样的处理，并没有歪曲地质体的客观事实，倒是更清楚地强调了客观实际，这是完全合理的。
又比如在野外遇上大型脊椎动物化石，为了研究它的埋葬特点，很需要有一幅能表达其实景的照片或画图。
但由于骨骼上沾满碎石污泥，若用相机摄影，这许多附属物必然完全摄入镜头，致使骨骼的轮廓带来模糊不清的形象，如用水冲洗或揩抹干净，费事费工，还不见得满意。
此时如用素描的办法来处理，可以有意识的把骨骼上的附属物舍去，将骨骼的轮廓画得清楚些。
再如画一幅视野广阔的地貌图，比用相机拍摄要好，它可以把远山远景的轮廓清晰地表达出来。
如此等等，不胜枚举。
由此可见，素描对于地质工作者是一项十分重要的技术。
何谓素描？简单他说，一句话：单色作画。
也就是运用单色线条在平面上勾画出景物的立体形象。
何谓地质素描？从地质观点出发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。

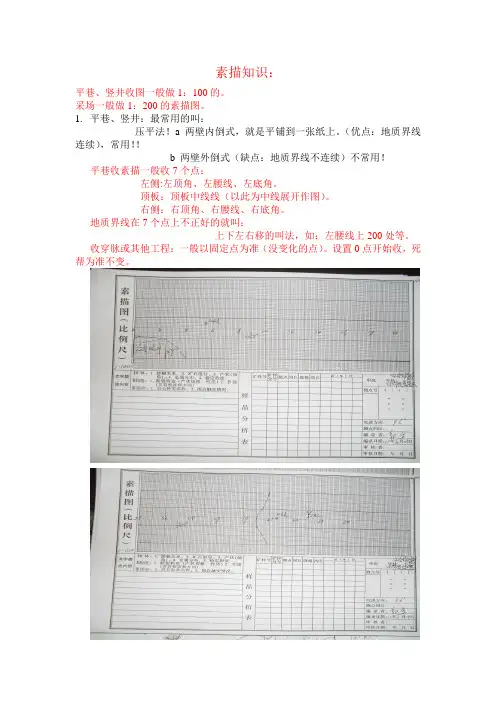

矿山地质素描知识
素描知识：
平巷、竖井收图一般做1：100的。
采场一般做1：200的素描图。
1.平巷、竖井：最常用的叫：
压平法！a两壁内倒式，就是平铺到一张纸上。
（优点：地质界线连续），常用！！
b 两壁外倒式（缺点：地质界线不连续）不常用！
平巷收素描一般收7个点：
左侧:左顶角、左腰线、左底角。
顶板：顶板中线线（以此为中线展开作图）。
右侧：右顶角、右腰线、右底角。
地质界线在7个点上不正好的就叫：
上下左右移的叫法，如：左腰线上200处等。
收穿脉或其他工程：一般以固定点为准（没变化的点）。
设置0点开始收，死帮为准不变。
2、采场收图：就收顶板！两帮有变化就收顶角。
实在变化大啦，就收帮！！！
矿体变化做剖面时（做剖面）：
就是2米处？右帮？顶角？下移？说岩石界线！
3、竖井收素描：目的：做井剖时上图，井剖做剖面提出图时上图吗？
方井：井壁展开法！
井壁：分东帮、西帮、南帮、北帮。
变化大的做4壁。
变化小做2壁。
如：15米处哪帮？中心线有什么变化？。
中心线左？右？多少？变化多少？
圆井：就是做井的剖面，以剖面线为准投影！！
4、地质内业：整理资料。
提图、上图。
设计。
记录。
同时知道矿在哪里？？
5、地质外业：现场办公。
井下现场收图。
现场看。
理论与实际结合管理！！！。
地质素描方法的基本要点 教学PPT课件
化，要比理论概念上复杂得多。“纸上得来终觉浅、绝 知此事要躬行”，根本在于需要多画多练习。
30
三、透视法则与规律的应用
1、近高远低 近高远低的变化，主要表现在高度、空间方面。公路边
上的电线杆，其大小、长短本是相等的，由于距离的远近变 化，电线杆的顶点与地上的交点各自连成一条线，就会在视 平线上相交成一点。
立体图形
4
第一章 地质素描方法的基本要点
一、透视法基本原理
9
22
一、透视法基本原理
为达到立体感的效果，就必须掌握透视的基本原理并加以应用。现将
透视的基本原理及素描技法要领分述如下：
透视，就是物像在平面 上的投影。所谓投影， 即假设素描者与实物间 有一透明的垂直平面。 实物轮廓线上所有的点 与素描者眼睛的连线。 在假设垂直平面上相交， 这些点就是实物在平面 上的投影点。如果这个 假设平面是画纸，那么， 这些投影在平面上的交 点的连线就是我们所要 画的像。
近清远朦
36
7、近弯远直
即在曲线透视的作用下，弯曲的公路和河道，越近越大， 越远弧度越小，直至成一线。
近弯远直
37
透视原理示意图
23
我们在日常生活中看到的景物，由于远近高低和角度不同，在视觉 上会引起不同的反映，这种现象叫透视现象。研究这些现象在平面上用 线来表示景物规律的科学称为透视学。
各种景物在人们视觉中，在空间位置上总是给人以近大远小、近宽 远窄，直至成一线一点或消逝。同样的物体越远越小、越低、最远，在 地平线上变成一个小点。这种相同或相似的物体因距离及角度的变化， 其形状、大小、清晰度、色彩饱和度等方面随之产生变化的透视现象， 是人们视觉反映的基本规律，即透视率。
地质素描取景方法及应用 教学PPT课件
12
山岳的素描
5
4、不同对象应选择不同素描位置 若反映某天然露头不同岩性抵抗风化能力或岩层产状
对地形起伏的影响。则选择视线与岩层走向平行或小于 30°夹角的位置，倾斜岩层风化后，硬岩突出，素描位置 应选在出露较好，一端沿走向伸展方向上的某一点上。
6
素描露头的选着
地质素描取景方法及应用
三、图幅大小和空间利用 图幅大小的确定，主要有一下因素。

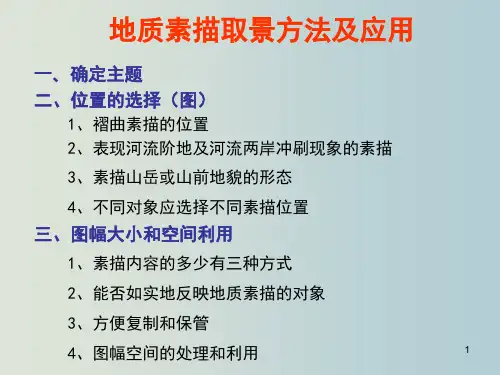

地质素描取景方法及应用
一、确定主题 二、位置的选择（图）
1、褶曲素描的位置 2、表现河流阶地及河流两岸冲刷现象的素描
3、素描山岳或山前地貌的形态
4、不同对象应选择不同素描位置
三、图幅大小和空间利用
1、素描内容的多少有三种方式
2、能否如实地反映地质素描的对象
3、方便复制和保管
4、图幅空间的处理和利用
1
1、素描内容的多少有三种方式 a、广幅是用于反映诸多地质现象相互联系的画幅，即
具有宏观性的地质题材，如广貌的地貌，几种现象相联系的 地质素描。
b、中幅是对某一基本地质现象的素描，它的内容单一、 范围不大。如一个向斜、背斜、岩溶孤峰、单斜山、溶洞等。
7
广幅
8
中幅
c、特写是突出某种地质现 象的细小结构、构造、形 态的素描。如劈理、缝合 线、层间滑动面、一个旋 转构造的砥柱和回旋面， 有时为了地质记录重点突 出。 2、能否如实恰当的反应地 质素描的对象
特写
10
• 3、方便复制和保管： • 地质素描，是野外调查的重
看完前辈的这些野外地质素描，敬意油然而生！07
看完前辈的这些野外地质素描，敬意油然而生！07
河北张家口珍珠岩
山西大同第四系火山的纺锤形火山弹
河北滦平岔道口水下凝灰岩磨光面
矽卡岩中的黄铁矿
山东里旺重晶石脉穿插磁铁矿标本
来源：蓝淇锋、宋姚生、丁民雄等
二、野外常用的几种素描
1.剖面素描：地形与剖面相结合，使地质内容更加突出，这是野外地质工作中最普遍的素描形式。
逆断层及褶皱
2.地景素描：地精素描描绘的范围较大，地质体在地面所组成的地景层次较复杂，该种素描需要处理的手法较多较为复杂。
广西桂林岩溶地貌
3.露头素描：这种素描的地质现象规模较小，往往是一些微地貌和小构造。
花岗岩的球状风化
4.标本素描：包括岩石标本、矿物标本、构造标本、和古生物标本，要求精细入味。
粉砂岩组成的砾岩
三、地质素描几点要求
地质素描虽然没有统一的格式但应尽可能标注以下内容
1.图名及素描内容的文字说明；
2.地质界限或代号及相应说明；
3.图中标志性地点的标注；
4.比例尺；
5.素描地点、作者及单位。
四、矿哥教你画素描
教学1
↓ ↓ ↓
↓ ↓ ↓
↓ ↓ ↓。
地质素描图类型和画法
劈理
二、信手剖面图
• 方位、百分比尺、图例、产状、小构造
30
ZCR
r2 6 1
33 Z C R
15
ZCR
25
15
r2 6
25
20
0 100 200m
2
3
4
5
图2－17 上二叠统那益雄组中基本层序 a:含砾石英砂岩 b:细砂岩 c:泥岩 1.平行层理 2.水平层理
图2-28 波里拉组基本层序 a:内碎屑微晶灰岩 b：页岩 1、滑塌2、图水2-平30层波理里拉组基本层序
图2-29 波里拉组基本层序 a：石英砂岩b：砂岩c：粉砂岩 d：含钙泥质岩e：含铁质泥岩 1、重荷模2、正粒序层理3、脉状层理4、水平层理
图2-91 扇根相沉积旳基本层序类型
A.碎屑流砾岩 B.颗粒流砾岩 C.片流砾岩
沉积构造
0 2m 来姑组滨岸砂岩浪成交错层理
扎 N西
宗
F45
33560(S1) 0
S1
江东岩组
100m
S2 肉切村岩群
0
350 (S1)
36
39
不整合关系
• 注意产状、地层代号、方向
图2-40 肯底玛地域中侏罗统雀莫错组与上三叠统巴贡组之间旳角度不整合接触关系
基本层序
• 岩石组合、沉积构造、韵律
图2-14尕笛考组基本层序 1.岩屑石英砂岩，2.生物碎屑灰岩
图2－15 诺日巴尕日堡组基本层序 a：砾岩; b：复成份岩屑砂岩; c：泥岩 1.斜层理 2.正粒序层理 3.平行层理
图2－16 九十道班组灰岩基本层序 a:藻礁灰岩 b:蜓灰岩 c:含蜓燧石结核生物质灰岩 d：含碳质泥质灰岩
体（n）、张裂隙பைடு நூலகம்a）投影；11．主应力；12．上盘运动方向
地质素描图
地质素描图
工程名称：司家营田兴铁矿3#主井地质素描人员：
地质素描时间：开挖（爆破）时间：2010.12.18 22:18
素描编号：0001
现象描述（偏帮现象、岩爆现象、渗水
涌水状态、发生时间等）：
无
图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：
白云质灰岩，岩层受地质构造影响严重，成块石碎石状镶嵌结构，其岩层产状为：N65ºW/70ºNE；节理裂隙较发育，裂隙局部有填充粘土，
N70ºE/75ºSE,N45ºW/75ºSW，右拱脚有少量裂隙水。
技术负责人施工负责人
质检工程师监理工程师。
地质地质绘图的方法和步骤
地质地质绘图的方法和步骤一、绘制信手地质剖面图如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。
图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下：估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些。
绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°，更陡的山坡人是难以顺利通过的。
在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。
从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。
如断层位置、煤系地层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。
此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。
地质素描
立体
立体图形素描，不 但要表现地质现象 的存在和诸多因素 间联系，而且把现 象的空间关系反映 出来。给人以立体 感觉。它是以绘画 为基础的一种表现 手法。
素描要点
要真实而形象地反映地质内容，要处理 好以下几个关系： 1、用透视关系反映地质构造在空间位置 的变化。其原则是：近大远小。 近：高、大、宽、前、下、弯、滑 远：低、小、窄、后、小、直、朦。
地质素描的步骤
1、控制比例，划出总体轮廓，确定景象前后位置。 控制比例一般用比例法：素描前手握铅笔，伸直手臂，以笔的一端瞄准景物高、低、 长、宽、大、小等可比较的一端，并移动拇指把一端准确记下来。以第一次的比较长度 作为一，其它各次以其比较的相对比例相应地定在图上，作为圈定大体轮廓的控制。然 后用简单线条勾出图象的大体轮廓，并作为圈定整个画面其它景物高低、大小、远近比 较标准。 2、画出景象的几何立体形态，划定块面 在大体轮廓已定基础，从近到远、从主到次，逐个将已圈定的景象单位，按实际形 状所近似的几何立体正式成立圈定出来，并分析其主要块面性质，画出分割线条。这时 素描已初具立体感效果。 3、画细部，加注说明 成分割线条画完后，即应着手景物细部的表现，作者根据要表达的地质内容特点， 可选用不同线条。完成后加注说明： 1）图中的主要高地、居民点、河流等名称和标高； 2）地层界线、地质符号或代号及相应说明； 3）比例尺、方位、日期； 4）图名或素描图说明。
在运用上述线条法则基础上，常以点线、 折线、曲线、丁形线、小片全涂、平直 线等六种辅助线交叉使用，或选用其中 某一种作为主要线条，以再现不同类型 的景物。如坚硬的砂岩用折线，凹凸不 平的用丁形线，广阔平原和田园、水平 层理用平直线，沙丘、沙滩用点线，外 貌园滑、尖利构造用曲线等，不同线条 所起的效果不同。
野外地质素描图画法ppt
五、线条运用中常出现的问题 1、明暗面的表现
地质素描，一般只要掌握三种基调，即物像接受光源的角度不 同，受光的程度就有强弱的区别，受光的一面最强，为白色基调； 背面的最弱，为深色（或黑色）。在受光和背光的过渡区，光线适 中，为灰色。根据这些线条不同的基调，用线条来反映景象形态结 构空间立体感。
二、地景形体变化的“五大面”
要使素描真实而形象地表现客观地质体，必须处理好两 大关系，即空间位置变化的关系（透视关系和景物形状起伏 变化关系，前者主要是运用透视法则来解决，后者主要运用 块面分析来解决）。
所谓块面，也就是素描所能（或所需）表现的基本单位 是由哪几种形状的面所组成。野外一般是循着它的自然分割 面去寻找。划分“基本单位”的规律大小，可视素描内容的 需要而定。往往为了突出某一地质内容而需要更详细地表现 一些细小的起伏变化，如下图引起各种地景块面的分解。
60
四、线条的对比 利用线条的粗细、虚实、疏密、刚柔对比可以突出重点、 增强空间感，还可以表现差异，地质作用程度的差别造成地 质现象的形态特征。
61
四、线条的对比
1、粗细对比
粗细对比可增强空间感。
62
四、线条的对比
2、虚实对比
63
四、线条的对比
3、疏密对比
64
四、线条的对比
4、刚柔对比
表现软硬岩性的差别。
时要注意空气透视变化，虚实处理得当，从而显示出它前后关 系。
36
近前远后
三、透视法则与规律的应用
5、近下远上 是指在视平线以下景物（俯视）越近的物像越接近图幅
的底边线（基线），越远的物像越接近地平线。
近下远上
37
6、近清远朦
因空气透视的影响，会产生清晰度的不同变化，近的清晰 可见，远方城镇及山体朦胧不清。素描时，尽力把近景画实、 远景画虚，景物之间留下一定空白，显示出它们的虚实层次。
005地质素描
3、用线条表达地质的形态变化 要把空间特体表现在平面上并显示立体形态， 必须把变化复杂的光线，即明与暗表示出来，没有 明暗便没有立体，在地质上一般用轮廓线、块面分 隔线、阴影线（线条加密）来表达。线条可以是水 平线、直立线、斜线，也可以是弧形线和曲线，这 些线条要与五大面对应使用，即"线条随面走、面 " 变线也变"。只要掌握了这个法则，物象的主要分 割面的性质和基本外形起伏就反映来来。用线条的 平直、弯曲、粗细、长短及其疏密变化便可以把地 形的缓急、陡峭勾绘出来。
素描原则
1、主题明确：不同的调查研究目的，决定不同的素描内容，作 者画素描之前应对某一地质现象要深刻认识，认识越正确、越透彻， 确定素描的主题越有说服力。 2、素描位置选择 选择画素描角度很重要，观察角度不当会造成严重的错误。如 一个平卧褶皱。当垂直轴向观察时，只能表现岩层"水平"的产状， 不能真实反映构造形态。经验证明：最宜于表现特象立体感的角度， 作者能乍到物体三个角度（三个面），如素描山岳或山前地带的十 二月形态，应选择与山脉走向45°交角方向。褶皱构造位置，应选 在与天然剖面的垂直方向或大于45°侧视角度。总的原则是要能够 全面反映想要表现的地质现象和能更形象表现地质现象形体变化， 一般以侧视及俯视两个角度结合起来选择较为合适。
地质素描的步骤
1、控制比例，划出总体轮廓，确定景象前后位置。 控制比例一般用比例法：素描前手握铅笔，伸直手臂，以笔的一端瞄准景物高、低、 长、宽、大、小等可比较的一端，并移动拇指把一端准确记下来。以第一次的比较长度 作为一，其它各次以其比较的相对比例相应地定在图上，作为圈定大体轮廓的控制。然 后用简单线条勾出图象的大体轮廓，并作为圈定整个画面其它景物高低、大小、远近比 较标准。 2、画出景象的几何立体形态，划定块面 在大体轮廓已定基础，从近到远、从主到次，逐个将已圈定的景象单位，按实际形 状所近似的几何立体正式成立圈定出来，并分析其主要块面性质，画出分割线条。这时 素描已初具立体感效果。 3、画细部，加注说明 成分割线条画完后，即应着手景物细部的表现，作者根据要表达的地质内容特点， 可选用不同线条。完成后加注说明： 1）图中的主要高地、居民点、河流等名称和标高； 2）地层界线、地质符号或代号及相应说明； 3）比例尺、方位、日期； 4）图名或素描图说明。
2019年度井巷地质素描图
XXX 县XXX 煤业有限责任公司井巷地质素描图巷道名称： +720m 运输大巷 地质素描人员： XXX 素描位置： 距开口5m 地质素描时间： 2019.10.15 开掘（爆破）时间： 2019.8.2 素描编号： 0001现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：无偏帮现象、岩爆现象、渗水涌水状态，层理清晰，岩性较完整.图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：+720m 运输大巷布置距煤层20 m 粉砂岩层中，其顶板为粉砂岩，底板为砂质泥岩，含动物化石碎屑或个体，含黄铁矿较多。
根据勘探及四邻已揭露的资料,本底板岩石运输巷在掘进的过程中不会遇到大的断层,。
施工负责人 XXX 地测科长 XXX 地质工程师XXX总工程师XXX右墙脚左墙脚右拱脚左拱脚右拱脚左拱脚右拱脚左拱脚井巷地质素描图巷道名称： 7413运输巷 地质素描人员： XXX 素描位置： 距开口5m 地质素描时间： 2019.10.5 开掘（爆破）时间： 2019.8.10 素描编号： 0001现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：无偏帮现象、岩爆现象、渗水涌水状态，层理清晰，煤岩性较完整.图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：位于宣威组二加三段顶部，呈层状、似层状产出，现矿区内可采煤层分布于+826—+700m 标高之间，上距第四段底界（K 7标志层）2.73m ，下距B 3煤层平均间距2.73m ，煤层厚0.97—1.40m ，平均1.19m 。
一般含1—2层夹矸，夹矸一般位于煤层中部或下部，夹矸厚0.01—0.14m ，岩性为炭质泥岩或高岭石粘土岩，其中一层为褐灰色高岭石化晶屑凝灰岩，具砂状结构，易于识别，厚度属较稳定煤层。
煤层顶板为深灰、灰黑色炭质泥岩、泥岩或砂质泥岩，含动物化石碎屑或个体，含黄铁矿较多；底板多为深灰色粘土岩或砂质泥岩，含灰色肾状菱铁矿结核。
绘制各类地质图件全方法
绘制各类地质图件全方法绘制各类地质图件全方法一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10 万〕、小比例尺的（1：20 万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
