大型火电厂玻璃钢(FRP)排烟筒
玻璃钢烟囱施工方案
陕西延长石油兴化化工有限公司节能及综合利用技术改造项目锅炉烟气氨法脱硫玻璃钢制作安装方案编制:审核:批准:江苏和亿昌环保工程科技有限公司兴化脱硫项目部2010 年8月17日玻璃钢烟囱施工方案一、编制说明1、本方案为现场施工玻璃钢烟囱制作作业指导书.2、烟囱制作安装作业要求2。
1 本烟囱采用FW—25000型微机控制立式缠绕机。
2.2玻璃钢烟囱用材料详细一览表:2.3所用材料必须经过检验合格后方可使用。
2.4烟囱层和结构树脂含量要求内表层>90% 结构层>30%-40%防渗层>70% 外保护层>90%2.5 烟囱固化后,巴克尔硬度大于35;2。
6烟囱共九节,6米/节(共八节);5.5米/节(共一节);内径5300mm,重量5T-5.5T不等。
二、编制依据1、施工图2、《耐化学腐蚀现场缠绕玻璃钢大型容器》HG/T3983-20073、HG/T3147—854、JB/ZQ4476-20065、GB5351、GB1447、GB5352、GB2577、GB3854三、烟囱制作前的准备工作1、技术准备:1.1编制施工方案1.2组织有关人员认真熟悉领会烟囱制作安装图纸,施工规范及施工方案技术要求,为烟囱施工奠定基础。
1.3技术人员认真详细地向有关人员进行技术交底,并做好技术交底记录,确保作业人员均能掌握有关各工种的操作要领.2、施工条件准备:2。
1用电;提供50千瓦,380伏电源到施工现场微机控制室。
2。
2整平现场施工的空地,便于机械设备布置,并有足够的现场材料存放场地。
2。
3 保证现场所需吊车进入施工场地的道路畅通。
2。
4 消防器材按规定要求存放在作业现场。
2。
5 现场用水按施工现场平面布置图铺设用水管道,保证施工用水清洁充足。
2。
6备好足够的夜间施工照明且安全可靠.2.7 塔设符合安全规定的脚手架(用于手糊对接玻璃钢烟囱)。
3.、缠绕设备的组装就位缠绕设备由五大部分组成:见附件图A.微机驱动系统B.液压驱动系统C.浸胶系统D.缠绕系统F.模具系统现场需要16-50T吊车,将缠绕设备的五大部分分别吊装就位.首先将微机驱动系统、液压驱动系统、浸胶系统、缠绕系统就位,详细位置见附图(现场施工场地大概位置示意图).位于水泥支墩的模具组装步骤是:a、安装八个大臂,大臂长度1米,组装加长臂,加长臂为2米,就位中心柱。

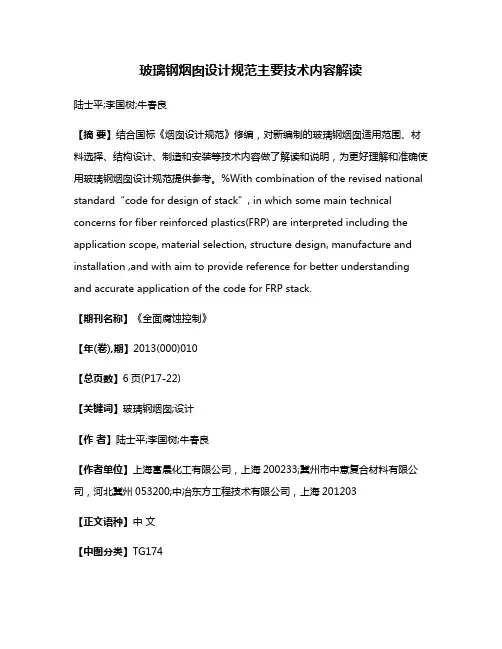

玻璃钢烟囱设计规范主要技术内容解读
玻璃钢烟囱设计规范主要技术内容解读陆士平;李国树;牛春良【摘要】结合国标《烟囱设计规范》修编,对新编制的玻璃钢烟囱适用范围、材料选择、结构设计、制造和安装等技术内容做了解读和说明,为更好理解和准确使用玻璃钢烟囱设计规范提供参考。
%With combination of the revised national standard“code for design of stack”, in which some main technical concerns for fiber reinforced plastics(FRP) are interpreted including the application scope, material selection, structure design, manufacture and installation ,and with aim to provide reference for better understanding and accurate application of the code for FRP stack.【期刊名称】《全面腐蚀控制》【年(卷),期】2013(000)010【总页数】6页(P17-22)【关键词】玻璃钢烟囱;设计【作者】陆士平;李国树;牛春良【作者单位】上海富晨化工有限公司,上海200233;冀州市中意复合材料有限公司,河北冀州053200;中冶东方工程技术有限公司,上海201203【正文语种】中文【中图分类】TG174《烟囱设计规范》国家标准管理组根据住房和城乡建设部建标[2010]43号文的要求,在广泛调查研究并总结了近年来我国烟囱设计的实践经验基础上,会同有关单位对《烟囱设计规范》GB 50051-2002进行全面修订,其中新增了“玻璃钢烟囱”章节。
笔者参加了玻璃钢烟囱的编制工作,从2010年7月启动,到2012年4月通过专家审查会,目前住房和城乡建设部已正式批准从2013年5月1日起实施。
烟囱内防腐方式
不耐氢氟酸和蒸汽冲洗。该衬块能耐高温达516 e , 具有低导热
性和极好的抗热冲击性, 抗渗性好, 维修保养工作相对较少, 且简
单, 自重轻, 施工快, 大约30 d 可施工完一根排烟筒的内衬系统。
在国外电厂烟囱防腐中已有优良业绩, 使用寿命较长, 单位质量
3、使用寿命更长;
4、玻璃钢比重小,使得其更易运输,也意味
着支撑他们的钢材更少。
5、玻璃钢烟囱防腐价格便宜,施工方便。
缺点:韧性差
玻璃钢防腐的要求:
FRP 筒壁各层构成和要求为:
1、防腐蚀隔离层:DERAKANE 470HT-400
环氧乙烯基酯树脂,MC(ECR)450-1040 型短切毡3
缺点: 爆炸复合钛板市场价格较高, 施工对焊接要求高。钛
中杂质的存在, 显著影响钛的物理、化学性能和耐腐蚀性能。
二、钢内筒衬泡沫玻璃砖:
泡沫玻璃砖内衬系统同时具有耐腐蚀和隔热性能, 使原来的
烟囱防腐内衬和保温层结构合二为一, 外侧不再设保温层。用专
用的粘合剂将玻璃砖直接粘贴在钢内筒内表面, 并且用粘合材料
时采用轴向单向布和环向缠绕纱交替布置的方式进
行。结构层中玻璃纤维含量按重量计应在 55%~70%
之间。
3、外保护层:DERAKANE 470HT-400 环氧
乙烯基酯树脂,增强材料为MC(ECR)450-1040型短
切毡1层,厚度约0.3~0.8mm。
烟囱内壁防腐或烟囱湿法脱硫有以下几种方法:
一、钢内筒内衬钛板(一般造价为人民币5000-6000元/平方):
钛板与钢内筒钢板可采用爆炸复合的方式合成。钢内筒外
烟囱玻璃钢内筒施工工法
烟囱玻璃钢内筒施工工法一、前言烟囱玻璃钢内筒施工工法是一种常用于烟囱维修与加固的施工方法。
它通过利用玻璃钢材料的优良特性,提高了烟囱的耐火性、耐化学腐蚀性和机械强度,使烟囱能够更好地适应工业环境的要求。
本文将详细介绍烟囱玻璃钢内筒施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例,以便读者全面了解该工法的应用与运用。
二、工法特点烟囱玻璃钢内筒施工工法具有以下几个特点:1. 耐用耐腐蚀:采用玻璃钢材料作为内筒材料,具有良好的耐化学腐蚀性,能够有效地防止烟囱内壁被污染物腐蚀,延长烟囱的使用寿命。
2. 耐火性能好:玻璃钢材料具有良好的耐高温性能,在高温烟气环境下能够保持稳定的物理和化学性能,不会发生脱落和破裂,能够有效防止火灾的发生。
3. 施工周期短:采用预制成型的内筒材料,减少了现场加工和施工时间,可大大缩短施工周期,提高施工效率。
4. 安装方便:内筒材料轻便易搬运,采用钢标芯轻量化结构设计,减轻了施工人员的劳动强度,简化了安装过程。
5. 技术难度低:采用玻璃钢材料进行内筒施工,无需特殊施工技术与设备,简化了施工工艺,降低了技术难度。
6. 维护成本低:玻璃钢材料具有优异的耐候性和耐老化性能,不易褪色、脱落和变形,减少了后期维护与修复的频率和成本。
三、适应范围烟囱玻璃钢内筒施工工法适用于各种工业烟囱的维修与加固,包括高温烟囱、腐蚀性烟囱、化工烟囱、石化烟囱等。
它可以满足不同行业对烟囱耐火性、耐腐蚀性和抗震性的要求,提高烟囱的使用寿命和安全性能。
四、工艺原理烟囱玻璃钢内筒施工工法的工艺原理是通过将预制成型的玻璃钢内筒材料安装在原有烟囱内部,形成一道防护层。
内筒材料具有良好的耐高温性、耐化学腐蚀性和机械强度,能够抵御烟气的侵蚀和破坏,提高烟囱的耐久性和抗震性。
此外,内筒材料还能够平滑烟气流动,减少烟气阻力,提高烟囱的排烟效率。
五、施工工艺1. 施工准备:对烟囱原有内壁进行清理和准备工作,保持表面的光洁和干燥。
玻璃钢烟道施工方案
玻璃钢烟道施工方案1. 简介玻璃钢烟道是一种用玻璃纤维增强塑料(也称为GRP)制成的管道,具有优异的耐腐蚀性能和机械强度。
它广泛应用于工业领域的烟气排放和化学废气处理系统中。
本文档旨在提供玻璃钢烟道施工方案的详细说明,以确保施工的顺利进行。
2. 施工准备在施工开始之前,需要进行以下准备工作:2.1 材料准备•玻璃纤维增强塑料管道(GRP)•架子、支架和其他安装辅助材料•化学胶、紧固件和密封材料•水平仪、测量工具和切割工具2.2 设计和计划施工前,需要有详细的设计方案和施工计划。
设计方案应包括烟道的尺寸、形状、管道连接方式等信息。
施工计划应明确施工流程、时间安排和所需人员。
2.3 安全措施在施工过程中,必须遵守相关的安全规定。
包括佩戴个人防护装备、合理设置警示标志、确保施工现场通风等。
3. 施工步骤3.1 准备施工现场清理施工现场,确保场地整洁并为施工做好标记。
检查并修复任何可能影响施工的障碍物。
3.2 安装支架根据设计方案,安装支架或架子,以确保玻璃钢烟道的稳定和正确的高度。
支架应坚固可靠,并按照规范进行固定。
3.3 制作烟道管道根据设计方案,按照要求使用切割工具将玻璃钢管切割为合适的长度。
使用化学胶和紧固件将烟道管道连接起来,确保连接紧密、平整。
3.4 安装烟道管道将制作好的烟道管道放置在安装好的支架上,使用水平仪检查管道的水平度。
根据需要,使用紧固件和密封材料固定和密封管道连接处。
3.5 检查和测试完成安装后,进行检查和测试以确保施工质量。
检查烟道管道的连接是否牢固,是否存在漏气现象。
进行必要的修复和调整。
4. 施工质量控制在施工过程中,应进行严格的质量控制,以确保施工质量符合设计要求。
质量控制包括以下几个方面:•材料质量控制:检查和接受符合标准的玻璃钢管道和其他安装材料。
•施工过程控制:监督施工现场工作,确保按照设计和施工计划进行。
•施工质量检查:检查烟道管道的安装质量和连接处的密封性。
•施工记录和报告:记录施工过程中的关键数据和信息,并编写施工报告。
排烟管道材料
排烟管道材料
排烟管道材料是指用于排放烟气和废气的管道系统所采用的材料。
合适的排烟管道材料能够有效地保护环境和人体健康,同时也能提高烟气排放的效率。
常见的排烟管道材料有以下几种:
1. 碳钢:碳钢是一种经济实用的排烟管道材料。
它具有强度高、耐腐蚀、耐高温等优点,可以适应大部分工业和民用排烟系统的要求。
碳钢管道一般适用于烟气温度低于600摄氏度的场合。
2. 不锈钢:不锈钢是一种优质的排烟管道材料。
它具有良好的耐腐蚀性和耐高温性能,能够适应恶劣的工作环境。
不锈钢管道一般适用于高温、腐蚀性气体排放的场合,如化工、电力等行业。
3. 玻璃钢:玻璃钢是一种轻质、高强度、耐腐蚀的排烟管道材料。
它具有优异的热稳定性和耐化学腐蚀性能,适用于任何温度和湿度的排烟系统。
玻璃钢管道在化工、电力、食品等行业有着广泛的应用。
4. PVC:PVC是一种经济实用的排烟管道材料。
它具有耐腐蚀、耐热、绝缘性能好等特点,适用于一般温度和湿度下的排烟系统。
PVC管道主要用于民用建筑和中小型工厂的排烟系统。
5. 其他材料:除了以上几种常见的排烟管道材料,还有一些特
殊材料可以根据具体需求选择,如陶瓷管道、聚氨酯管道等。
不同的排烟管道材料具有不同的优点和适用范围,选择合适的材料可以提高排烟系统的效率和使用寿命。
在选择排烟管道材料时,需要考虑到烟气的温度、湿度、腐蚀性以及系统的工作环境等因素,同时遵循相关的法律法规和标准要求。
火力发电厂烟囱介绍一ppt课件
❖ 2、单筒式烟囱
❖ 砖单筒式烟囱只能用于高度小于60米的小型工厂的 烟囱。
❖ 混凝土单筒式烟囱用于早期对环保要求不高的烟囱和 现在一些较小型的工厂,如生物质电厂、燃气电厂等。
❖ 钢筋混凝土单筒式烟囱是在火力发电厂未设置烟气脱 硫装置(其烟气温度在130℃以上)时普遍采用的一 种结构形式。其内衬多采用普通耐酸砖,支承在筒身 牛腿上,内衬和筒身之间的隔热层有膨胀珍珠岩或岩 棉板等。这种形式的烟囱结构安全、构造简单、施工 方便,造价相对较低, 工期也易保证。在我国从设计 到施工都积累了比较丰富的经验。
❖ 第一部分 烟囱结构形式简述 ❖ 第二部分 烟囱设计流程介绍 ❖ 第三部分 几个典型烟囱实例介绍 ❖ 第四部分 烟囱施工技术
❖ 第一部分 烟囱结构形式简述
❖ 前言:烟囱是火力发电厂主要的建(构)筑 物之一,是电厂最醒目的建筑,也是一个比 较特殊的特种结构。作为火力发电厂的设计 人员,特别是担任主设人的人员,我们都应 该了解和熟悉烟囱设计的内容。
性能(烟气腐蚀性能对其它类型烟囱同样适用)有这样的说 明:(1)烟气冷凝物中氯化物或氟化物的存在将很大提高腐 蚀程度。(2)处于烟气脱硫系统下游的浓缩或饱和烟气条件 通常被视为高腐蚀等级(化学荷载)。(3)确定含有硫磺氧 化物的烟气腐蚀等级(化学荷载)是按SO3的含量值为依据。 (4)烟气中的氯离子遇水蒸气形成氯酸,它的化合温度约为 60℃,低于氯酸露点温度时,就会产生严重的腐蚀,即使是 化合中很少量的氯化物也会造成严重腐蚀。
砖排烟筒内表面,烟气结露很少,腐蚀不多,右图为烟囱和 烟道接口处的照片,没有酸液渗出。
❖ 在系统不设置GGH(烟气加热系统)时,脱硫后的烟气温度为 40~50℃,均低于烟气冷凝露点温度65℃,且水份含量高、湿度 很大并处于饱和状态,烟气处于全结露现象。烟气易于冷凝结露 并在潮湿环境下产生腐蚀性的水液液体,酸液顺着排烟筒留下, 汇聚于积灰平台上,使烟囱内壁长期处于浸泡状态。对一台 300MW机组来说,烟气中水气结露后形成的具腐蚀性水液理论 计算量约10~15吨/每小时(实际运行小于此值),它主要依附于 烟囱内侧壁流下来至专设的排液口排到脱硫系统的废液池中。脱 硫处理后的烟气一般还含有氟化氢和氯化物等强腐蚀性物质,是 一种腐蚀强度高、渗透性强、且较难防范的低温高湿稀酸型腐蚀 状况。同时烟气温度很低,烟气形成正压,加剧烟气外渗。根据 我们在实地调查的结果,湿法脱硫烟囱冷凝结露液的PH值约在 2.0~3.0,烟气腐蚀性应被视为“高”化学腐蚀等级,即强腐蚀 性等级,烟囱应按强腐蚀性烟气来进行烟囱的结构安全性设计。 以下为国电宣威电厂六期2×300MW工程,烟气湿法脱硫不设烟 气加热系统(GGH)的烟囱腐蚀情况的调查,烟囱为单筒式钢筋 混凝土烟囱,左图为烟囱外表面,酸液已经从外筒渗出,右图为 烟囱和烟道接口处的照片,有大量酸液渗出。
玻璃钢复合材料烟囱结构设计的精细有限元方法
1 复合材料层合壳单元 的模拟
由于 F R P玻璃钢 烟囱的主体部分是通过缠 绕 完成的壳体结构 , 可以应用复合材料的层合壳来 进
收 稿 日期 :2 0 1 2 - 1 2 _ 2 5 本 文作 者还有尚云东。 基 金项 目:国家 自然科学基金 ( 1 1 1 0 2 1 4 2 ) 作者简介 :王应 军 ( 1 9 6 7 一 ) ,男 ,工学博士 ,副教授 ,主要从事计算力学 ,w y j 9 5 9 5 0 @1 2 6 . t o m。
一
注: 1 一 竖直管道 ; 2 一 各处钢板 ; 3 - 支架连接 的钢 梁、 两个平 台、 取样 管等 ; 4 - 两根斜拉的锚杆。
1 . 8 ℃ 。
场 地类 别为 Ⅱ类 , 结构 设 防抗震 烈 度 为 8度 , 地
2 . 3 设备 材料 参数
震分组为一组。查《 建筑抗震设计规范》 ( G B 5 0 0 1 1 - 2 0 0 1 ) ¨ , 场地 特征 周期 T g:0 . 3 5 s, 多 遇地震 时 水 平地震影 响系数最大值 o / … =0 . 1 6, 而罕遇地震时
wu强度 比理 论对 烟 囱结构进 行 了校核 。
最新成果 , 详细规定 了玻璃钢烟 囱选材 、 设计计 算 、 质量 控 制方 面 的 内容 , 同时 给 出 了 F R P排 烟 筒 的设
计实 例 , 提供 了主 要 节 点 的典 型 工 程 构 造 。该 规 范 的 出台必 将 推动 玻璃 钢 烟 囱设计 和应 用 的规 范化 。
这 些数 据是 经过计 算 后取 的平 均值 。
2 0 1 3年 第 6期
玻 璃 钢 / 复 合 材 料
2 9
袁 3 玻璃钢材料 的力学性能
玻璃钢排烟内筒在华能轮台电厂的实际应用探讨
1前言随着环保要求标准的不断提高,近年来国家对脱硫的要求越来越严格,国内电厂新建或改造项目都要求在烟气排入大气前进行脱硫,为降低成本,国内的脱硫技术普遍采用湿法脱硫( F G D )且不加装烟气加热系统( G G H )工艺。
燃煤废气在通过湿法脱硫工艺前,烟气中虽然含有较多二氧化硫,但烟气的温度较高,高达130~160℃,只形成少量的烟气结露现象,对防腐蚀要求不是很高。
但是烟气通过湿法脱硫后,温度降至50~80℃,烟气含水率较高,容易在烟囱内壁上凝结成腐蚀性酸液,导致烟囱内壁腐蚀速率增大。
为了解决烟囱内壁严重腐蚀问题,必须寻求一种耐酸防腐、满足结构要求、同时又经济适用的烟囱型式,国内外技术人员进行了大量的研究和工程试验工作,发现玻璃钢烟囱是一种较好的选择。
2 概述玻璃纤维增强塑料(FRP ),俗称玻璃钢,是由玻璃纤维和树脂复合而成的新型复合材料。
经玻璃纤维和树脂复合而成的玻璃钢,集合了玻璃纤维的强度与树脂的耐化学腐蚀性等特点,因此它具有质量轻、强度高、耐化学腐蚀、绝缘、隔热、耐瞬时高温烧蚀、强度和形状可设计性强等优点。
玻璃钢烟囱内筒由整体缠绕成型,且整体所用材料相同,因此玻璃钢烟囱内筒具有整体性好,整体防腐蚀性能优异。
复合成型后的玻璃钢具有与钢材相当的抗拉强度,但其比重仅为钢材的1/4~1/5,质量轻,安装方便。
由于玻璃钢材料隔热性能好,所以可以取消保温层,特别适合燃煤电厂脱硫不加GGH 的湿烟囱运行条件。
早在20 世纪70 年代,国外的电力行业已经开始应用玻璃钢烟囱。
截止到2012 年,FRP 烟囱在美国的电厂烟囱工程中已经占到30%。
我国玻璃钢在F G D 系统的技术应用起步较晚, 但是随着人们逐渐增加对玻璃钢材料的认识,较多的玻璃钢烟囱烟道应用于F G D 烟气排放系统中。
例如:大唐呼图壁电厂玻璃钢内筒烟囱、新疆五鑫铜业环集烟气玻璃钢内筒烟囱、核工业部404 厂的酸解罐烟囱、东北轻合金加工厂的Φ500×36000 烟囱、北京高碑店华能热电厂的大型玻璃钢烟道等。
玻璃钢(FRP)
一.FRP复合材料概述:复合材料就是由两个或两个以上独立物理相,包括粘接材料(基体)和粒料,纤维或片状材料所组成的一种固体产物,通俗地说,就是用两种或两种以上不同性质的原材料,通过不同的工艺方法组成的多相材料,这种材料既可以保持原材料的某些特点,又能发挥组合后的新特征。
本文将着重介绍以合成树脂为基体,以玻璃纤维及其制品为增强材料组成的复合材料——纤维增强塑料,其英文缩写为:“FRP”,也就是常说的“玻璃钢”。
二.FRP复合材料的特性及应用:玻璃钢结构件的最终形状是由树脂和增强材料一次成型制成的,既使对特大、复杂的任意曲面形状的产品也可一次整体成型,这是玻璃钢材料很突出的优点,而且根据产品要求可以任意改变材料及结构特性,使玻璃钢产品最大限度的发挥轻质高强、绝缘、耐腐蚀、绝热等优良性能。
玻璃纤维增强塑料具有如下特点:1.轻质高强:玻璃钢的密度在1.4-2.2g/cm3间,比钢材轻4-5倍而强度高于钢材,如果以比强度(单位密度的强度)来衡量,超过了常用的许多材料如合金钢、铝合金以及钛钢等。
因此,在飞机、火箭、导弹、宇宙飞船、军械武器等产品的制造中得到了广泛的应用。
例如:飞机的机身、壳体、机翼、尾锥;火箭的壳体;导弹的壳体;宇宙飞船的壳体等制造中由于使用玻璃钢材料而增加了强度,减轻了自重,从而节省燃料、提高速度。
的机身、壳体、机翼、尾锥;火箭的壳体;导弹的壳体;宇宙飞船的壳体等制造中由于使用2.电性能优良:玻璃钢在高频作用下仍能保持良好的介电性能,其体积电阻率大于1014Ω.cm,介电强度一般为15kv/mm。
此特性在大型建筑工程中有较广泛的应用,如地铁轨道沿线的桥架。
它还不受电磁的作用,又不反射无线电波,但却能透过微波,这些是金属材料无法比拟的特点。
因此,它是电器、雷达工业等必不可少的材料。
可以看出,玻璃钢良好的电性能在高速公路机电设备外罩的开发和制造中值得推广应用。
3.耐腐蚀性能优良:玻璃钢一般都能耐酸——5%硫酸、24小时实验后无明显腐蚀痕迹;耐碱——5%碱、24小时实验后无被腐蚀痕迹;耐盐——5%NACL、110小时实验后无变色、粉化、开裂及侵蚀痕迹,玻璃钢的防潮性能也很好,其吸水率低于0.3%,可以很好的抵抗海水、潮湿空气的侵袭。
玻璃钢复合材料在湿法烟气脱硫系统中的应用
玻璃钢复合材料在湿法烟气脱硫系统中的应用【摘要】简述了玻璃钢复合材料的特点,立足自身工程实践经验,介绍了玻璃钢复合材料在吸收塔、烟囱、烟道等湿法脱硫装置中的应用优势及工程案例,有利于推动玻璃钢复合材料在脱硫装置中的推广与应用。
【关键词】玻璃钢湿法烟气脱硫吸收塔烟囱随着低碳经济社会的到来,节能材料研究和应用越来越受到社会关注。
玻璃钢复合材料作为替代传统材料的新材料,其应用领域不断扩大。
玻璃钢即玻璃纤维增强塑料(GRP或FRP-glass biber reinforced plastics),是当今用量最大的复合材料,占现代复合材料产量的90%以上。
玻璃钢复合材料与金属材料及其它无机材料相比,具有重量轻、强度高、耐高温及耐腐蚀等特点,是一种兼具功能和结构特性的新型材料。
山东中玻节能环保发展有限公司前身为山东中玻复合材料研究所,是山东省复合材料学会会员单位。
致力于玻璃钢复合材料在环保行业的推广,在脱硫环保领域应用做了大力的研究及探索,取得了良好的效果,推进了玻璃钢复合材料在行业的应用。
湿法烟气脱硫(FGD)是当今电力、钢铁行业及其他燃煤锅炉控制二氧化硫排放的措施中应用最多、最成熟的工艺。
但是湿法脱硫系统由于其工艺特点普遍存在腐蚀等问题,因此FGD系统对材质的耐腐蚀、耐磨、耐高温等性能要求很高。
玻璃钢复合材料的优良性能使其在FGD系统中逐渐崭露头角。
特别是20世纪70年代初期,随着酚醛环氧乙烯基酯树脂的开发及大直径玻璃钢缠绕技术的问世,玻璃钢复合材料在吸收塔、烟囱和烟道等脱硫装置得到广泛推广和应用。
1 吸收塔吸收塔是湿法烟气脱硫(FGD)系统中用来脱除SO2的主要设备,是FGD 系统的核心部分,在运行过程中会受到严重的腐蚀和冲刷。
通常,吸收塔入口烟气温度可高达160~180℃,而出口烟温较低,为55℃左右,处于露点以下,燃煤烟气中所含的SO2、NOx、HCl、HF等气体与水反应易生成腐蚀性液体。
应用玻璃钢复合材料制造的吸收塔,耐腐蚀、强度高、重量轻、体积小、整体性强,并且运输、安装和维修都较方便。
大型火电厂排烟筒防腐方案探讨
大型火电厂排烟筒防腐方案探讨摘要:由于国内脱硫烟囱防腐历史较短,经验也不多,对脱硫改造后湿烟囱的防腐工程重视不够,造成最近几年烟囱防腐出现的问题越发严重。
因此,针对脱硫防腐烟囱的烟气特点和复杂多变性,通过调研烟囱腐蚀事例并综合分析,提出了新建大型火电厂烟囱结构选型、防腐材料的建议。
关键词:大型火电厂烟囱结构防腐烟囱作为火电厂的最高建筑,其可靠、安全运行的重点是本身的防腐。
但是,之前并未引起足够重视,甚至许多电厂运行多年从未意识到烟囱存在的问题。
中国电力规划设计总院2009年通过对226个已经脱硫改造的烟囱调研,据统计烟囱防腐包括金属板类、涂料类、贴衬砖类、复合材料类近13种防腐方案。
而各个方案都不能解决问题,其中尤以萨维真、聚脲、OM涂料等薄膜类涂料,和国产泡沫玻璃砖进行防腐的烟囱出现冲刷、开裂或脱落现象最为多,且严重。
反馈的结果反映出国内目前脱硫烟囱防腐工程出现的漏洞比较高,而且问题多涉及广。
新建火电厂,在设计阶段需面对如此众多的防腐类型,面对已经出现的如此多的问题,选择即安全、可靠、耐久,又可行、适用、经济的防腐方式、结构形式是设计必须面对和一定要做好的事情。
1 国内外火电厂烟囱防腐的现状国内脱硫烟囱防腐历史较短,专项的腐蚀调查研究资料很少,经验也不多。
国家标准《烟囱设计规范》GB50051-2002对烟囱防腐蚀的处理方法是基于未脱硫的干烟气划分的腐蚀等级,而对脱硫处理后的湿烟囱防腐设计尚无明确说明。
因此,脱硫后烟气对烟囱结构的腐蚀性分析,主要借鉴国外的资料和做法。
防腐材料目前主要选用玻璃、陶瓷、树脂复合材料(Fiberglass Reinforced Plastics)和合金钢板四类。
使用较多的有:钛合金复合钢板、耐酸钢内贴宾高德、耐酸钢内贴耐酸混凝土防腐层、内筒砌筑釉面砖或轻质泡沫陶瓷砖或耐酸砖、整体浇注耐酸混凝土、钢筋混凝土内壁贴国产超轻泡沫玻化砖、OM涂料防腐、固斯特涂料、聚脲涂料等方式,众多防腐材料,正常情况下耐腐蚀性并无问题,但是加上材料本身的质量、施工过程控制、工程管理,以及运行工况多变等原因,却造成大量脱硫烟囱出现不同程度的损坏和渗漏现象。
玻璃钢烟囱 相关标准
玻璃钢烟囱相关标准
当选用玻璃钢烟囱时,应符合下列规定:
1、烟气长期运行温度不得超过100℃。
当烟气超出运行条件时,可在烟囱前端采取冷却降温措施,也可将选用的原材料和制成品的性能经试验验证后确定。
2、事故发生时的30min内温度不得超过树脂的玻璃化温度(Tg)。
3、环境最低温度不宜低于一40℃。
玻璃钢烟囱直径和高度应符合下列规定:
1、自立式玻璃钢烟囱的高度不宜超过30,且其高径比(H/D)不宜大于10:
2、拉索式玻璃钢烟囱的高度不宜超过45,且其高径比(H/D)不宜大于20:
3、塔架式、套筒式或多管式玻璃钢烟囱,其跨径比(L/D)不宜大于10。
H为烟囱高度():L为玻璃钢烟囱横向支承间距():D为玻璃钢烟囱直径(m)。
玻璃钢烟囱的设计,应计入烟气运行的流速、温度、磨损及化学介质腐蚀等因素的影响。
当烟气流速超过31/s时,应在拐角以及突变部位的树脂中添加耐磨填料或采取其他技术措施。
平台活荷载与筒壁积灰荷载的取值应符合本规范第5章的有关规定。
结构强度和承载力计算时,不应计入筒壁防腐蚀内衬层的厚度和外表面层厚度,但应计算其重量影响。
玻璃钢烟囱设计使用年限不宜少于30年。
玻璃钢内筒制作施工方案
目录1、工程概况 (1)2、依据文件及标准 (3)3、开工条件和准备 (4)4、施工组织机构 (5)5、施工方法、程序和内容 (6)6、质量保证措施 (10)7、安健环措施 (12)8、应急预案 (15)9、附录 (16)1、工程概况1.1工程介绍本期建设3台220t/h高温超高压循环流化床锅炉。
本项目机组硫采用SNCR+SCR耦合脱硝—电袋除尘—湿法烟气脱硫—湿式除尘工艺进行烟气净化改造,设蒸汽-烟气加热系统(SGH)。
处理后的烟气烟温最高为95℃。
脱硫湿烟气的腐蚀类型包括硫酸、亚硫酸、盐酸、氢氟酸等,烟气等级为强腐蚀性。
本工程烟囱结构为套筒形式,外筒为钢筋混凝土,由于脱硫系统的运行,湿烟气将对混凝土烟囱造成腐蚀、开裂、渗漏现象,为适用脱硫湿烟气的使用条件,内筒设计采用耐腐蚀玻璃钢结构,以满足脱硫系统运行状态下烟气介质环境,本工程所设计的玻璃钢内筒烟囱在烟气温度95℃的的条件下长期稳定工作(设计时按105℃考虑).本项目采用单内筒结构,即在方形混凝土烟囱内部安装一个玻璃钢烟囱内筒.玻璃钢烟囱内筒体系在设计工况条件下能够长期安全可靠地运行,免维护使用寿命不应少于30年.烟囱内筒在底部弯管的最低处设有冷凝结露液收集及排放系统,防止排烟内筒体系中的烟气冷凝结露液通过内烟道流淌到内外烟道连接处的膨胀伸缩节中,供方应详细叙述具体实施方案。
在烟囱上部合理的位置布置止晃平台,并设有防雨罩,雨水可以通过平台上的集液盘及排水管排出。
在玻璃钢烟囱顶部应设有避雷系统,避雷系统接入混凝土烟囱顶部的避雷系统。
玻璃钢排烟囱初步设计防腐层厚度2。
5mm、结构层厚度19mm、抗老化层厚度0。
5mm,平均总厚度22mm。
1.2FRP排烟内筒工艺设计特点日极端最高气温:40.2℃日极端最低气温:—14。
4℃年平均气温:16.1℃年平均气温最高:17。
7℃日平均气温最低:15.5℃极端最小相对湿度:12%历年平均相对湿度:82%年平均降雨量:1441.2mm最大风速:34m/s年平均风速:1.6m/s全年主导风向:E多年平均气压:1015。
FRP材料在烟囱防腐中的应用
FRP材料在烟囱防腐中的应用作者:卞海兵李旭海来源:《中国新技术新产品》2015年第03期摘要:FRP(Fiberglass Reinforced Plastics),即玻璃纤维增强塑料,是一种以高分子环氧树脂为基体,玻璃钢或碳纤维等为增强体,经过复合工艺而制成的复合材料。
其中,玻璃纤维提供整体材料的强度和刚性,树脂提供FRP的化学性和韧性,形成一种综合性能都很好的复合体。
它具有轻质高强,耐腐蚀,绝热、绝缘,设计灵活,工艺性优良等优点。
关键词:FRP材料;烟囱防腐;应用中图分类号: TQ11 文献标识码:A20世纪70年代开始,玻璃钢烟囱就因其优良的耐腐蚀性能而在美国等发达国家的电力行业中得到应用。
玻璃钢在国外,广泛应用于化工、冶金、船舶和航天等防腐设备和工程中,国外玻璃钢排烟筒在电力行业的应用始于FGD开始应用的20世纪70年代。
据统计,截止到2009年FRP排烟筒在美国的电厂烟囱工程中已经占到60%以上,美国政府能源部矿物燃料办公室DOE/FE-0400号燃煤电厂推荐性设计方案,将“钢筋混凝土外筒+FRP内筒”作为美国燃煤电厂脱硫烟囱的唯一推荐方案。
最近十几年来,“钢筋混凝土外筒+FRP内筒”的脱硫烟囱形式,已成为美国燃煤电厂脱硫烟囱的主要结构形式,在欧洲和日本也有同样的发展趋势。
由于我国早期火电厂的烟气温度较高,玻璃钢材料在高温下性能衰减很快,所以在国内始终未能得到大范围推广。
应环保要求,目前国内大型发电厂的烟气脱硫系统一般都引入湿法脱硫技术,烟气经过脱硫系统后,转变为潮湿烟气和湿烟气,潮湿烟气主要指湿法脱硫加设GGH系统后产生的烟气,湿烟气主要指湿法脱硫不加设GGH产生的烟气。
湿法脱硫后的湿烟气和潮湿烟气及其产生的冷凝液均具有强腐蚀性。
根据华电电力科学研究院2012年5月做的《中国华电集团公司燃煤电厂烟囱防腐调研情况总结》以及河南省内的现场调研情况,目前国内不设GGH或GGH运行不正常的脱硫湿烟囱防腐蚀出问题的比例较大,达到40%,其中问题严重的需要尽快进行改造的达到30%以上。
玻璃钢烟囱设计规范主要技术内容解读
论
M onogr aph
囵 臣 嗣
玻 璃钢 烟 囱设计规 范主要技术 内容解读
陆 士平 李 国树 牛春 良。
( 1 . 上海 富晨化 工有 限公 司,上海 2 0 0 2 3 3 ;2 . 冀州市中意复合材料有 限公 司,河北 冀州 0 5 3 2 0 0 ;
3 . 中冶 东方工程技 术有限公 司,上 海 2 0 1 2 0 3 )
Ab s t r a c t : W i t h c o mb i n a d o n o f t h e r e v i s e d n a t i o n a l s t a n d a r d “ c o d e f o r d e s i g n o f s t a c k ” , i n wh i c h
F R P ) 烟 囱内筒设计 、制造和 文 就该 章节 编制 过程 中的一 些 主要技 术 内容做 个概 电厂玻 璃纤维增强塑料 ( 安装标 准指 南 ; 国际工业烟 囱协会( C I C I ND ) 也 发布 要介 绍 ,与大家分享 。
O 前言
收塔对 烟 气进行脱 硫 、脱硝及 其他 脱酸等处 理措施
4 5 ~9 5 ℃) ,尚存的未处理 ( ( 烟 囱设计规 范 》 国家标 准管理组 根据住房 和 后 ,烟气的温度越来越低( O , 、S O 2 、H C 1 、HF 等介 质都在其本 身的露 城 乡 建 设部 建标 [ 2 0 1 0 ] 4 3 号 文 的要 求 ,在广泛 调 查 干净的 S 研究 并总 结 了近年 来我 国烟 囱设计 的实 践 经验基 础
摘 要 :结合 国标 《 烟 囱设 计规 范》修 编 ,对新编制 的玻璃钢 烟 囱适 用范围、材料选择 、结构
玻璃钢(FRP)烟囱内筒施工工艺探讨
由大型微机控制缠 绕机 带动 专用模 具转 动来 完成 产 品的纤 维毡铺覆 、 纤维 纱缠绕 、 向布缠绕 、 轴 纤维纱喷射等制作 步骤 。
2 3 2 F P烟囱内筒的结构组成及厚度 . . R F P烟囱内筒的顶部暴 露在 大气 环境 中 的管 段外 表 面层含 R
有抗紫外线剂 、 抗老化 剂等 助剂 ; RP烟 囱内表 面 为 2 5 mm 的 F .
・
14 ・ 4
第3 6卷 第 2 7期 20 10年 9 月
S HANXl ARCHI TECTURt
山 西 建 筑
V0. 6 NO. 7 13 2 S p. 2 1 e 00
文 章 编 号 :0 96 2 (0 0 2 .140 10 —8 5 2 1 )70 4 .2
2 3 F P主体 管段 的制 作 方案 . R
2 3 1 F P烟囱内简的现场制作 . . R
时的对 因为环境温度 的变化 引起 的凝胶 时间 的影 响做 出相应 的 固化树脂体系进行改变 。 5 F F烟囱外表层 的制作 。外 保护层 由表 面毡 及树脂 胶衣 )R 组成 , 树脂 胶衣 中加 入抗 老化 剂 和 紫外 线 吸 收 剂 , 脂 含 量达 树 9 %以上 , 到保护结 构层 的作 用 , 0 起 延长设备 的使用寿命 。 6 F P烟 囱首段的保温及耐候处理 。外保 护层 , )R 主要 由表 面 毡和加入抗老化剂和紫外线 吸收剂 的树脂缠绕成 型 , 树脂含量 达
玻 璃 钢 ( RP) 囱 内 筒 施 工 工 艺 探 讨 F 烟
李维 旺
摘 明, 最后 阐明 了玻璃钢 内筒效益及 应用前景。
关键 词 : 煤 电 厂 , 囱 , 璃 钢 内筒 燃 烟 玻 中 图分 类 号 : U7 1 2 T 6 . 文献标识 码 : A
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大型火电厂玻璃钢(FRP)排烟筒
摘要:由于国内脱硫烟囱防腐历史较短,经验也不多,烟囱设计规范是基于未脱硫的干烟气划分的腐蚀等级,而对脱硫处理后的湿烟囱防腐设计尚无明确说明。
本文系统地讨论和分析了玻璃钢(frp)排烟筒强度计算、安全性、耐久性、耐火能力和技术经济性。
为湿烟囱脱硫防腐工程提供了一种新的可靠的经验。
关键词:大型火电厂玻璃钢烟囱
中图分类号:tu593 文献标识码:a 文章编号:1674-098x (2013)04(b)-0086-02
1 国内火电厂湿烟囱防腐的现状
由于烟囱防腐材料本身的质量、施工过程控制、工程管理,以及运行工况多变等原因,造成大量脱硫烟囱出现不同程度的损坏和渗漏现象。
中国电力规划设计总院2009年通过对226个已经脱硫改造的烟囱调研,包括六大类13种防腐方案。
反映尤以聚脲、萨维真、om涂料等薄膜类涂料和国产泡沫玻璃砖进行防腐的烟囱出现开裂、冲刷或脱落现象最为严重。
反馈的结果反映出国内目前脱硫烟囱防腐工程出现的问题较多,涉及面较广,出现渗漏的比例较高。
2 湿烟囱防腐材料的发展趋势
玻璃钢在国外,广泛应用于化工、冶金、船舶和航天等防腐设备和工程中,国外玻璃钢排烟筒在电力行业的应用始于fgd开始应用的20世纪70年代。
截止到2003年,frp排烟筒在美国的电厂烟囱工程中已经占到
10%。
2009年已经上升到60%以上。
在2004和2005年,只有8个烟囱的排烟筒里衬工程开工。
2006年,有38个开工,2007年有49个,到2008年7月1日,为39个。
在欧洲和日本也有同样的发展趋势。
英国eggborough power station于2002年为其2台500 mw机组加装湿法fgd装置,同时在混凝土烟囱内安装了两个184 m的frp 内筒。
德国于2001年9月建成的kraftwerk simmering电站,采用高度200 m、直径4.8 m的frp烟囱。
另外,德国还在全世界率先采用烟塔合一技术,使用frp制造直径达7~10 m排烟管道。
捷克125 mw的vresova电厂建于1967年,2000年7月签约加装湿法fgd时的方案,烟囱则为钢结构支撑的frp烟囱。
日本关西电力南港发电厂的800 mw机组采用3个frp内筒的烟囱,frp内筒直径5.3 m,高度200 m。
国外多年的研究和工程应用,已经形成了frp烟囱或管道结构设计、制造和施工方面的标准,如美国的astm d 5364、astm rtp-1和英国的bs 4994等。
目前,国内研究和开发性能良好的frp玻璃钢(包括整体缠绕和预制玻璃钢衬套)作为“烟塔合一”和湿烟囱排烟筒防腐配套技术,已经成为新的技术创新点。
国内“烟塔合一”的玻璃钢烟道投运、在建的工程案例,使得大批成熟的经验可为本工程参考。
3 本工程玻璃钢(frp)排烟筒的设计特点
本工程玻璃钢排烟筒设计采用部分悬吊分段自立方案(分段自
立)。
frp排烟筒顶部标高210 m,在+103.75 m、+146.15 m、+188.55 m等处设有固定支撑(下面配置膨胀节),内径di=7.0 mm,分为42.4 m、44.8 m、42.4 m、39.8 m四段计算。
frp烟囱内衬壁厚t=19 mm,加强圈间距l≤5000 mm。
本工程所选用的材料为e-cr玻璃纤维+乙烯基酯阻燃树脂。
玻璃钢排烟筒的厚度根据制作材料的测试结果和分析计算确定。
膨胀节用于增加排烟筒柔性,降低热应力,膨胀节的设置根据计算确定。
为保证玻璃钢排烟囱环向的稳定性,烟囱上设置有环向加劲肋。
3.1 本工程玻璃钢排烟筒的强度设计
在“烟塔合一”整体缠绕frp烟道(6.0m—8.5m)设计施工经验的基础上,参照烟囱astm d 5364-93(2008),燃煤电厂玻璃纤维增强塑料烟囱内衬的设计、制造和安装标准设计。
玻璃钢排烟筒的厚度根据制作材料的测试结果和分析计算确定。
综合安全系数k的选取根据各项影响因素进行综合考虑,见表1,其值控制k>4.0。
根据设计要求排烟管设计压力考虑±300 pa,排烟筒进行强度计算之后,进行应变校核,避免树脂开裂。
对于稳定性计算,稳定安全系数不小于5。
风压、雪压、地震作用在结构强度设计中按设计条件考虑。
设计中限制玻璃钢垂直排烟筒在一定的荷载作用下的水平变形值(如表2)。
对排烟筒壁厚为14 mm、16 mm、18 mm、19 mm 的几种情况计算结果进行比较:在不利载荷组合工况下进行筒壁强度安全校核,计算结果见表3。
根据经验,在短期载荷即风载荷和地震载荷作用下,外筒对内筒有比较强的作用。
不考虑外筒影响在组合工况校核中1/s的数值应3.3 本工程玻璃钢排烟筒的耐久性
根据国外frp烟囱设计和使用寿命以及国内玻璃钢烟管的设计使用寿命,通过合理的铺层构造和结构设计,frp长期性能的折减参考bs 4994、astm d 5364等标准和厂家的试验资料,frp性能随时间衰减的折减系数可计算出frp烟囱的使用寿命为25年。
3.4 本工程玻璃钢排烟筒的耐火能力
国内外多年的理论和实践研究表明,氧指数表征属于燃烧试验中的可燃性试验,氧指数是玻璃钢材料燃烧性能的重要指标。
氧指数是指在规定条件下,固体材料在氧、氮混合气流中,维持平稳燃烧所需的最低氧含量。
氧指数高表示材料不易燃烧,氧指数低表示材料容易燃烧。
材料的氧指数(loi)与其阻燃性的对应关系如下:
(1)loi 36高阻燃
本工程选择了derakane 510c-350树脂,2011年12月在国家消防研究所(成都)进行了材料燃烧性能试验,结果说明e-cr纤维+derakane momentum 510c-350c树脂是一种良好的阻燃体系;材料的氧指数都在31-33之间,为难燃材料,且耐40%硫酸腐蚀和耐紫外性能良好。
3.5 烟囱frp排烟筒的造价比较
本工程为套筒式双内筒烟囱,高度210 m,排烟筒出口直径ф7.0
m。
采用frp排烟筒烟囱的工程造价比原设计的钛合金复合板内衬排烟筒便宜25%--30%;以当前湿烟囱常用的防腐方案来和frp烟囱作个比较,本工程与自立式耐酸钢内筒加国产玻化陶瓷砖烟囱价钱相当。
如果钢内筒筒壁采用耐硫酸露点钢加进口玻化陶瓷砖,其造价比本工程frp排烟筒烟囱要高的多。
由于外筒和基础均为钢筋混凝土结构,造价接近。
当内筒为整体玻璃钢排烟筒时自重轻,地基处理为桩基时,frp排烟筒的技术经济指标会更好一些。
4 结语
本工程选择采用玻璃钢排烟筒方案,虽然国内暂无如此直径、支撑方式的工程投产,但是通过调研和参考类似工程,经过验算壁厚及各种特性试验,综合分析frp烟囱的技术、造价、防腐效果来看,目前frp应该是湿烟囱防腐工程的最佳解决方案。
参考文献
[1] 王继辉.玻璃钢烟道与排烟筒的检测与性能评价[m].武汉理工大学.。
