巴特沃斯高通数字滤波器
直接法设计巴特沃斯滤波器
直接法设计巴特沃斯滤波器
巴特沃斯滤波器是一种常用的数字滤波器，其特点是具有平坦的频率响应和较陡的截止陡度。
直接法设计巴特沃斯滤波器的步骤如下：
1. 确定滤波器的类型和截止频率。
根据要求选择巴特沃斯低通、高通、带通或带阻滤波器，同时确定截止频率。
2. 根据截止频率计算模拟滤波器参数。
使用巴特沃斯滤波器的公式计算模拟滤波器的参数，包括截止频率、通带增益、极点和零点的位置等。
3. 将模拟滤波器转换为数字滤波器。
利用双线性变换或者抽样定理等方法将模拟滤波器转换为数字滤波器，得到数字滤波器的巴特沃斯系数。
4. 实现数字滤波器。
使用巴特沃斯系数和数字滤波器的递推公式实现数字滤波器，可以使用C语言、Matlab等编程工具实现。
需要注意的是，直接法设计的巴特沃斯滤波器虽然具有平坦的频率响应和较陡的截止陡度，但会产生时域波形失真和相位偏移。
如果需要更好的时域响应和相位特性，可以考虑其它设计方法，如零相位滤波器、IIR滤波器等。
用双线性变换法设计原型低通为巴特沃斯型IIR数字高通滤波器
《数字信号处理》课程设计报告用双线性变换法设计原型低通为巴特沃斯型的IIR数字高通滤波器学院：姓名：班级：学号：目录一、设计目的及设计内容 (2)二、概念设计 (4)三、详细设计 ···································· 1错误!未定义书签。
四、实验总结 (22)五、参考文献 (23)一、设计目的及设计内容当今，数字信号处理(DSP：Digtal Signal Processing)技术正飞速发展，它不但自成一门学科，更是以不同形式影响和渗透到其他学科：它与国民经济息息相关，与国防建设紧密相连；它影响或改变着我们的生产、生活方式，因此受到人们普遍的关注。
数字化、智能化和网络化是当代信息技术发展的大趋势，而数字化是智能化和网络化的基础，实际生活中遇到的信号多种多样，例如广播信号、电视信号、雷达信号、通信信号、导航信号、射电天文信号、生物医学信号、控制信号、气象信号、地震勘探信号、机械振动信号、遥感遥测信号，等等。
上述这些信号大部分是模拟信号，也有小部分是数字信号。
模拟信号是自变量的连续函数，自变量可以是一维的，也可以是二维或多维的。
大多数情况下一维模拟信号的自变量是时间，经过时间上的离散化(采样)和幅度上的离散化(量化)，这类模拟信号便成为一维数字信号。
因此，数字信号实际上是用数字序列表示的信号，语音信号经采样和量化后，得到的数字信号是一个一维离散时间序列；而图像信号经采样和量化后，得到的数字信号是一个二维离散空间序列。

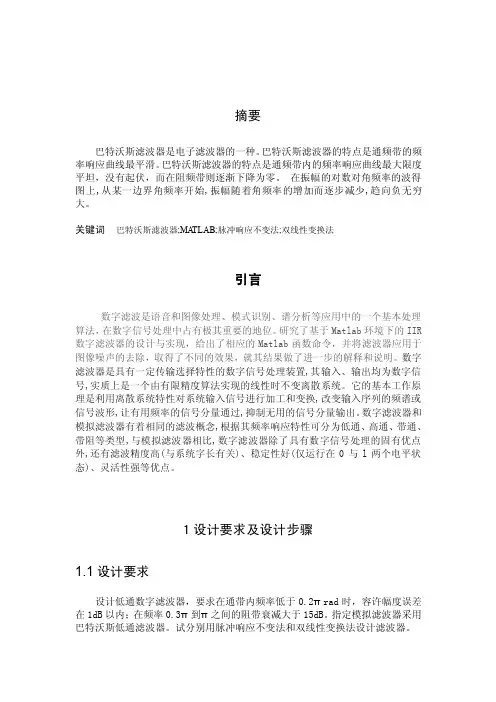

巴特沃斯滤波器
摘要巴特沃斯滤波器是电子滤波器的一种。
巴特沃斯滤波器的特点是通频带的频率响应曲线最平滑。
巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦，没有起伏，而在阻频带则逐渐下降为零。
在振幅的对数对角频率的波得图上,从某一边界角频率开始,振幅随着角频率的增加而逐步减少,趋向负无穷大。
关键词巴特沃斯滤波器;MA TLAB;脉冲响应不变法;双线性变换法引言数字滤波是语音和图像处理、模式识别、谱分析等应用中的一个基本处理算法，在数字信号处理中占有极其重要的地位。
研究了基于Matlab环境下的IIR 数字滤波器的设计与实现，给出了相应的Matlab函数命令，并将滤波器应用于图像噪声的去除，取得了不同的效果，就其结果做了进一步的解释和说明。
数字滤波器是具有一定传输选择特性的数字信号处理装置,其输入、输出均为数字信号,实质上是一个由有限精度算法实现的线性时不变离散系统。
它的基本工作原理是利用离散系统特性对系统输入信号进行加工和变换,改变输入序列的频谱或信号波形,让有用频率的信号分量通过,抑制无用的信号分量输出。
数字滤波器和模拟滤波器有着相同的滤波概念,根据其频率响应特性可分为低通、高通、带通、带阻等类型,与模拟滤波器相比,数字滤波器除了具有数字信号处理的固有优点外,还有滤波精度高(与系统字长有关)、稳定性好(仅运行在0与l两个电平状态)、灵活性强等优点。
1设计要求及设计步骤1.1设计要求设计低通数字滤波器，要求在通带内频率低于0.2πrad时，容许幅度误差在1dB以内；在频率0.3π到π之间的阻带衰减大于15dB。
指定模拟滤波器采用巴特沃斯低通滤波器。
试分别用脉冲响应不变法和双线性变换法设计滤波器。
1.2设计方案低通巴特沃斯滤波器的设计步骤如下：(1)根据技术指标Ωp,αp,Ωs和αs，用式求出滤波器的阶数N。
(2)按照式，求出归一化极点pk，将pk代入式，得到归一化传输函数Ha(p)。
(3)将Ha(p)去归一化。

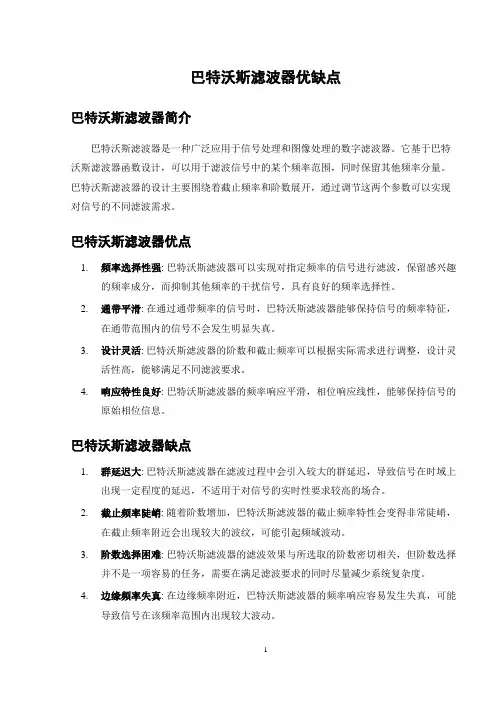

巴特沃斯滤波器优缺点
巴特沃斯滤波器优缺点巴特沃斯滤波器简介巴特沃斯滤波器是一种广泛应用于信号处理和图像处理的数字滤波器。
它基于巴特沃斯滤波器函数设计，可以用于滤波信号中的某个频率范围，同时保留其他频率分量。
巴特沃斯滤波器的设计主要围绕着截止频率和阶数展开，通过调节这两个参数可以实现对信号的不同滤波需求。
巴特沃斯滤波器优点1.频率选择性强: 巴特沃斯滤波器可以实现对指定频率的信号进行滤波，保留感兴趣的频率成分，而抑制其他频率的干扰信号，具有良好的频率选择性。
2.通带平滑: 在通过通带频率的信号时，巴特沃斯滤波器能够保持信号的频率特征，在通带范围内的信号不会发生明显失真。
3.设计灵活: 巴特沃斯滤波器的阶数和截止频率可以根据实际需求进行调整，设计灵活性高，能够满足不同滤波要求。
4.响应特性良好: 巴特沃斯滤波器的频率响应平滑，相位响应线性，能够保持信号的原始相位信息。
巴特沃斯滤波器缺点1.群延迟大: 巴特沃斯滤波器在滤波过程中会引入较大的群延迟，导致信号在时域上出现一定程度的延迟，不适用于对信号的实时性要求较高的场合。
2.截止频率陡峭: 随着阶数增加，巴特沃斯滤波器的截止频率特性会变得非常陡峭，在截止频率附近会出现较大的波纹，可能引起频域波动。
3.阶数选择困难: 巴特沃斯滤波器的滤波效果与所选取的阶数密切相关，但阶数选择并不是一项容易的任务，需要在满足滤波要求的同时尽量减少系统复杂度。
4.边缘频率失真: 在边缘频率附近，巴特沃斯滤波器的频率响应容易发生失真，可能导致信号在该频率范围内出现较大波动。
总的来说，巴特沃斯滤波器作为一种常用的数字滤波器，拥有着频率选择性强、通带平滑、设计灵活等优点，能够很好地满足信号处理中的滤波需求。
然而，也存在群延迟大、截止频率陡峭、阶数选择困难等缺点，需要结合具体应用场景进行选择和权衡。
通过了解巴特沃斯滤波器的特点及优缺点，可以更好地应用于实际工程中，提高信号处理的效率和质量。

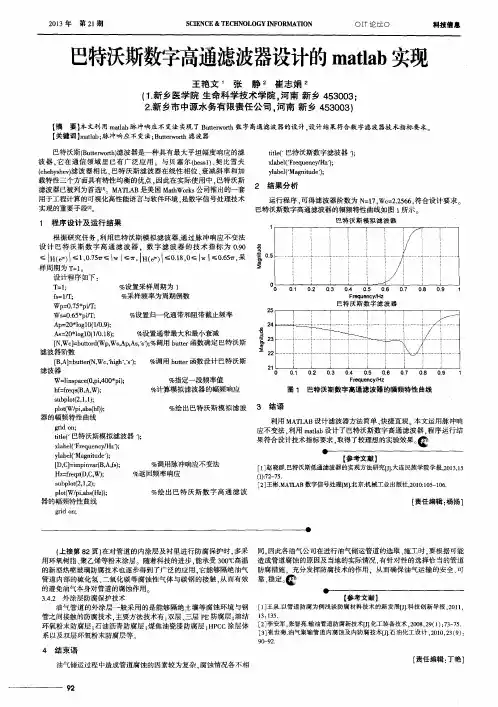

巴特沃斯数字高通滤波器设计的matlab实现
Ｔ＝１ ：
ｆ ｓ ＝１ ／ Ｔ；
％ 设置采样周期为 １ ％ 采样频率 为周期倒数 ％设置归一化 通带和阻带截止频率
０
／
０ ． １ ０ ２ ０ ＋ ３ ０ ． ４ ０ ， ５ ０６ ａ７ ０８ ０ ９ １ Ｆ ｒ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ／ Ｈ ｚ
ｓ ｕ ｂ ｐ ｌ ｏ ｔ （ ２ ， １ ， ２ ） ；
果 符 合 设 计 技 术 指 标 要 求， 取 得 了 较 理 想 的 实 验 效 果 。 ｅ
【 参考文献】
［ １ ］ 赵晓群 ． 巴特 沃斯低通滤 波器的实现方法研究阴． 大连民族学 院学报 ， ２ ０ １ ３ ， １ ５
（ １ ） ： ７ ２ － ７ ５ ． ［ ２ ］ 王彬． Ｍ Ａ Ｔ Ｌ Ａ Ｂ数字信号处理【 Ｍ ］ ． 北京： 机械工业 出版社， ２ ０ １ ０ ： １ ０ ５ — １ ０ ６ ．
【 摘 要】 本文利用 ｍ ａ ｌ ｆ ａ ｂ 脉冲响应不变法实现 了Ｂ ｕ ｔ ｔ ｅ ｒ ｗ ｏ ｒ ｔ ｈ 数 字高通滤波 器的设计 ， 设计结果符合数字滤波器技 术指标要 求。 【 关键词 】 ｍ ａ ｔ ｌ ａ ｂ ； 脉 冲响应不变法 ； Ｂ ｕ ｔ ｔ ｅ ｒ ｗ ｏ ｒ ｔ ｈ滤波器
ｐ ｌ ｏ ｔ （ Ｗ／ ｐ ｉ ， ａ ｂ ｓ （ Ｈ ｚ ） ） ； 器的 幅频特性 曲线
ｇ ｒ ｉ ｄ ｏ ｎ ；
％绘 出 巴特 沃斯 数字 高 通滤 波
［ 责任 编辑 ： 杨扬 ］
（ 上接第 ８ ２页 ） 在对管道 的内涂层及衬里进 行防腐保护 时 ， 多采 用环氧树脂 、 聚乙烯等粉末涂层 。随着科技 的进步 ， 能承受 ３ ０ ０ ℃高温 的新型热喷玻璃防腐技术 也逐步得到了广泛 的应 用 ． 它能够隔绝油气 管道 内部 的硫化 氢 、 二氧化碳 等腐蚀性气体 与碳钢 的接 触 ， 从而有效 的避免油气本身对管道的腐蚀作 用 ３ ． ４ ． ２ 外涂层防腐保护技术 油气管 道的外涂层一 般采用的是 能够隔绝土壤 等腐 蚀环境 与钢 管之 间接触 的防腐技术 ， 主要方法技术有 ： 双层 、 三层 Ｐ Ｅ防腐层 ； 溶结 环氧粉末 防腐层 ： 石油沥青防腐层 ； 煤 焦油瓷漆防腐层 ； Ｈ Ｐ Ｃ Ｃ涂层体
数字高通巴特沃斯滤波器的设计
目录摘要 (1)Abstract (1)引言 (1)1.数字高通滤波器的设计原理 (1)1.1双线性变换法简介 (1)1.2方案论证及确定 (2)2.设计步骤 (2)3.设计方案 (3)3.1解析计算 (3)3.2 MATLAB程序仿真 (4)结束语 (7)参考文献 (8)数字高通巴特沃斯滤波器的设计摘要：本文基于巴特沃斯高通滤波器的设计原理及双线性变换，介绍了数字高通滤波器的设计原理和设计步骤，并结合MATLAB实现数字高通巴特沃斯滤波器的仿真。
该设计证明数字高通巴特沃斯滤波器具有平稳的幅频特性。
关键词：巴特沃斯；模拟低通；数字高通；频率；MATLAB仿真The Analysis of Digital Butterworth High-Pass Filter Design Abstract: Based on the Butterworth high-pass filter design principle and the bilinear transform, this paper introduce digital high-pass filter design principles and design steps, and with the help of MATLAB a simulation on digital high pass Butterworth filter is successfully finished.The design demonstrates that the Butterworth high-pass filter has smooth amplitude frequency characteristics.Key words:Butterworth；Analog low-pass filter；Digital high-pass filter；Frequency；MATLAB simulation引言滤波器是一种对信号有处理作用的器件或电路。
巴特沃斯高通滤波器系数计算
b为H(z)的分子多项式系数； a为H(z)的分母多项式系数。
（4）巴特沃斯带阻滤波器系数计算 ［b,a］=butter(ceil(n/2),［W1,W2］,′stop′)
n为用buttord()设计出的带阻滤波器阶数。 butter(n,［W1,W2］,′stop′)将返回2*n阶滤波器系数；
高通滤波器 在采样频率为8000Hz的条件下设计一个高通滤波器，要求 通带截止频率为1500Hz，阻带起始频率为1000Hz，通带内 波动3dB，阻带内最小衰减65dB。
则有：
ωp=1500/4000 ωs=1000/4000 Rp=3 Rs=65
带通滤波器 在采样频率为8000Hz的条件下设计一个带通滤波器，要求 通 带 截 止 频 率 为 ［ 8 0 0 Hz，1500Hz］， 阻 带 起 始 频 率 为 ［ 5 0 0 Hz，1800Hz］， 通 带 内 波 动 3 dB， 阻 带 内 最 小 衰 减 45dB。
数字滤波器
一、数字滤波器的设计参数
fp：通带截止频率(Hz); fs：阻带起始频率(Hz); R
减; Rs：阻带内最小衰减(dB)。
设采样率为fN，则可将以上频率参数转换为归一化角频率: ωp:通带截止角频率(rad/s)
ωp =fp/(fN/2) ωs:阻带起始角频率(rad/s)
2 系数计算 由巴特沃斯滤波器的阶数n以及截止频率ωn可以计算出对应 传递函数H(z) 的分子分母系数。 MATLAB提供的命令是: （1） ［b,a］=butter(n,Wn)
n为低通滤波器阶数； Wn为低通滤波器截止频率； b为H(z)的分子多项式系数； a为H(z)的分母多项式系数。
Butterworth (巴特沃斯)滤波器设计参考
高通滤波器：
1 z 1 s C1 , 1 1 z
C1 c tan
c
2
,
c 1
（Note: 参考 陈佩青《数字信号处理教程》第二版 291 页 表 6-8）
2
其他带通、带阻滤波器频率变换式参考表 6-8 （下图）
3
参考设计： 1. 1 阶 Butterworth LPF 设计
频响如下
8
Butterworth 1~2 阶 LPF & HPF Filter Coefficients 以及制作成 Excel 表格分享在： /s/1hqw2mby 可以下载使用，选择对应的类型，设定相应的 fs & fc 就能自动计算出 Filter Coefficients。
(Note: 参考 陈佩青《数字信号处理教程》第二版 266 页 表 6-4)
上面的表达式是 s 域的表达式，下面是变化到 z 域的方法。
低通滤波器：
1 1 z 1 s C 1 1 z 1 C 1 c tan c 2 c 1, c 2 f c / f s
Butterworth （巴特沃斯）滤波器设计参考
-- By Water 在嵌入式音频产品开发过程中经常会到 LPF（Low Pass Filter 低通滤波器）和 HPF（High Pass Filter 高通滤 波器），一般情况下都是离线用工具(如: Matlab）设计好滤波器的参数（Filter Coefficients）再应用到产品中 去。但有些状况下需要用户自己根据需求来实时(Real-time)调整 Filter Frequency Response (滤波器频率响应）, 这种情形下就需要在嵌入式系统中实时根据客户的设定需求来产生相应的 Filter Coefficients。 下文就汇总出了 N 阶 IIR LPF & HPF Butterworth 滤波器系数的设计方法， 具体的算法原理推导可以参考陈佩 青《数字信号处理教程》一书，此处只给出工程上可以应用的结论。
巴特沃斯滤波器是数字滤波器吗
巴特沃斯滤波器是数字滤波器吗在信号处理领域，滤波器是一种用于控制信号传输的设备或算法。
巴特沃斯滤波器是一种著名的滤波器，它被广泛应用于各种领域，如电子工程、通信系统和生物医学等。
巴特沃斯滤波器是一种模拟滤波器，最初由英国数学家巴特沃斯提出，并被用于滤除频域中不需要的信号成分。
然而，巴特沃斯滤波器到底是数字滤波器还是模拟滤波器呢？首先，我们需要了解什么是模拟滤波器和数字滤波器。
模拟滤波器是指基于连续时间信号进行处理的滤波器，它们操作在模拟电路中，对信号进行连续的处理。
而数字滤波器则是基于离散时间信号进行处理的滤波器，它们通过数字化信号后在计算机或数字信号处理器中进行处理。
巴特沃斯滤波器最初是作为模拟滤波器提出的，用于处理连续时间信号。
其设计理念是在频域中实现一定的通带和阻带要求，以滤除不需要的频率成分。
模拟巴特沃斯滤波器在理论上是无限长的，因此需要进行截断以实际应用。
然而，随着数字信号处理技术的发展，模拟滤波器可以被离散化，并转换为数字滤波器来实现。
因此，可以说巴特沃斯滤波器可以既是模拟滤波器又是数字滤波器。
在模拟领域，巴特沃斯滤波器被实现为连续时间系统，可以通过电路来实现。
而在数字领域，通过将模拟信号数字化并利用巴特沃斯滤波器设计的算法进行处理，可以实现数字滤波器的功能。
需要注意的是，数字滤波器相比模拟滤波器具有许多优势，如灵活性高、易于实现、稳定性好等。
因此，在实际应用中，人们更倾向于将巴特沃斯滤波器作为数字滤波器来使用。
通过数字滤波器的设计和实现，可以更好地满足实际需求，并在数字信号处理系统中发挥重要作用。
综上所述，巴特沃斯滤波器可以同时作为模拟滤波器和数字滤波器。
在不同的应用场景下，可以根据需要选择合适的实现方式。
随着技术的不断发展和进步，数字滤波器在信号处理中的地位将会变得更加重要，而巴特沃斯滤波器作为一种经典滤波器，将继续在各个领域发挥着重要作用。
1。
巴特沃斯滤波器原理
巴特沃斯滤波器原理
巴特沃斯滤波器（Butterworth Filter）是线性最佳无限零点滤波器。
它首先
被科学家理查德·H·巴特沃斯在1930年提出，并在1949年被开发出来。
它以比
其它滤波器更佳的无噪声性能，被应用在电子滤波器等方面。
巴特沃斯滤波器的原理是利用最大变话率（Maximum Flatness）理念，使滤波
器具有恒定的频率响应特性，同时能够确保滤波器具有高斯函数更快的缓
冲特性。
首先，它要求滤波器的频率响应在一定的范围内保持平坦，一般来说，频率响应的差异和它的期望值相差在某一个固定的范围内，它是与滤波器的几阶有关的，几阶主要取决于它的阻波比。
巴特沃斯滤波器的最大减波比是圆顶几阶和矩形几阶，它能够在一定的带宽范围内抑制噪声，提高噪声抑制比，从而有效抑制低频噪声。
在实践中，巴特沃斯滤波器可用于实现模拟信号处理，数字滤波，高效抗扰电路，抑制噪声和实现动态控制的系统。
此外，它也可以用来实现降低夹带与增益等滤波器技术。
在信号检测，形成处理和数据补偿领域，巴特沃斯滤波器都可以发挥其作用。
例如，在电信通信，它可以帮助滤除多色扰与多模态干扰，以及一些其它的扰动；在空间技术中它可以有效抑制仪器自身所受到的干扰，以达到更好的抑制效果；在光学技术中，巴特沃斯滤波器能够用来实现抗扰和图像处理。
总的来说，巴特沃斯滤波器的原理集合了广泛的理论和应用，已经发展成为当
今最常被使用的滤波器之一，在诸多领域发挥着重要作用。
巴特沃斯滤波器传递函数
巴特沃斯滤波器传递函数
巴特沃斯滤波器是由美国人 William S. Bartsow 在1960年发明
的一种高斯滤波器，是一种采用指数加权窗口平滑信号的集成系统。
它能有效地过滤任何不受控制的和无规律的抖动信号，使其变得相对
平滑，此滤波器是一种比较常见的数字滤波器，可以实现几乎所有受
控的频率特性。
欲了解这个滤波器的特性，就要先探讨它的传递函数。
传递函数
是用来描述信号经过滤波器后发生变化的一种函数，它表示所操作的
频率和相应的滤波器对该频率的响应之间的关系。
对于巴特沃斯滤波器，它的传递函数可以定义为：
H（s）=ae^-bs
其中s为欧拉符号，a和b分别为滤波器的特性参数，主要表示滤
波器的放大系数和放大乘数的解析常数。
H（s）表示频率w和滤波器
对该频率的响应之间的关系，即对应频率下滤波器的传递损耗，以及
输出响应电平，即滤波器对该频率的增益。
根据上述传递函数，可以得到巴特沃斯滤波器的频率响应曲线，
它代表了输入频率与输出频率的关系，可知输入频率低于滤波器的截
止频率时，会被滤波器过滤掉；而当输入频率大于滤波器的截止频率，会得到相应的增益，这就是巴特沃斯滤波器的特性。
伺服控制器中常见的数字滤波技术
伺服控制器中常见的数字滤波技术数字滤波技术在伺服控制器中起着至关重要的作用，它可以有效地抑制噪声和抖动，保证信号的准确性和稳定性。
本文将介绍伺服控制器中常见的数字滤波技术，并探讨它们的原理和应用。
1. 移动平均滤波（Moving Average Filter）移动平均滤波是一种简单而常用的滤波技术，其原理是通过取样点附近一定数量的数据点的平均值来平滑数据信号。
移动平均滤波可以实现简单的平滑效果，适用于对信号快速变化不敏感的应用场景。
2. 中值滤波（Median Filter）中值滤波是一种非线性滤波技术，它通过对一组采样数据的中值进行滤波处理，去除了异常值和突发噪声，同时保留了原始信号的边缘信息。
中值滤波适用于处理不规则噪声和脉冲干扰的信号。
3. 低通滤波（Low-pass Filter）低通滤波是一种常见的滤波技术，它能够滤除高频噪声和干扰信号，保留低频信号，从而实现信号的平滑和稳定。
低通滤波器通常采用巴特沃斯滤波器或者滑动平均滤波器来实现。
4. 高通滤波（High-pass Filter）高通滤波是一种能够滤除低频信号而保留高频信号的滤波技术。
在伺服控制器中，常用的高通滤波器有巴特沃斯滤波器和Butterworth滤波器。
高通滤波器主要用于去除直流偏移和低频噪声，保留高频信号。
5. 带通滤波（Band-pass Filter）带通滤波是一种能够滤除低频和高频信号而保留指定频率范围内信号的滤波技术。
带通滤波器常用于频率干扰的去除和信号调谐等应用。
常见的带通滤波器有巴特沃斯滤波器和椭圆滤波器等。
6. 自适应滤波（Adaptive Filter）自适应滤波是一种基于输入信号的特点进行动态调整的滤波技术，它能够根据输入信号的变化来调整滤波器的参数。
自适应滤波器可以自动适应不同的工作环境和输入信号的特点，提供更好的滤波效果。
以上介绍的是在伺服控制器中常见的数字滤波技术，它们在控制系统中起到了重要的作用。
巴特沃斯滤波器参数计算 概述及解释说明
巴特沃斯滤波器参数计算概述及解释说明1. 引言1.1 概述巴特沃斯滤波器是一种常用于信号处理领域的滤波器，通过对信号进行频率域的调整来实现滤波效果。
巴特沃斯滤波器具有理想的平坦通带和陡峭衰减特性，因此在许多应用中得到广泛使用。
1.2 文章结构本文将对巴特沃斯滤波器参数计算进行详细介绍和解释说明。
文章主要分为三个部分：引言、巴特沃斯滤波器参数计算和结论。
其中，巴特沃斯滤波器参数计算部分包含了巴特沃斯滤波器的简介、参数计算方法以及应用举例。
1.3 目的本文旨在提供一个全面而清晰的指南，帮助读者理解和应用巴特沃斯滤波器参数计算的方法。
通过学习本文，读者将能够掌握如何选择适当的参数并正确地计算巴特沃斯滤波器所需的各项参数。
同时，本文还将通过实际案例展示巴特沃斯滤波器在信号处理中的应用，帮助读者更好地理解和运用所学知识。
以上是关于文章“1. 引言”部分的详细内容。
2. 巴特沃斯滤波器参数计算2.1 巴特沃斯滤波器简介巴特沃斯滤波器是一种常用的模拟滤波器，它可以用于信号处理和电路设计中。
它由英国工程师塞奇威克·巴特沃斯于1930年提出，被广泛地应用于各种领域。
巴特沃斯滤波器属于对数频率响应的无限脉冲响应（IIR）滤波器。
它有一个重要的性质，即在通带内具有归一化的最平坦幅度特性。
也就是说，在通带内，巴特沃斯滤波器具有相等的增益增益系数，并且在截止频率附近以最快速度衰减。
2.2 参数计算方法为了实现所需的滤波效果，我们需要正确计算巴特沃斯滤波器的参数。
主要参数包括截止频率、阶数和阻带衰减。
以下是参数计算的基本步骤：1. 确定所需的通带范围和阻带范围。
通带范围是信号中允许通过的频率范围，通常为滤波器响应大于或等于-3 dB 的范围。
阻带范围是信号中被抑制的频率范围。
2. 确定截止频率。
截止频率是巴特沃斯滤波器从通带到阻带的过渡点。
可以根据实际应用需求选择合适的截止频率。
3. 确定阶数。
阶数指滤波器中极点（零点和极点对决定了滤波器的频率响应）的数量。
巴特沃斯高通滤波器
巴特沃斯高通滤波器简介巴特沃斯高通滤波器，也称为Butterworth高通滤波器，是一种常用的信号处理滤波器。
它被广泛应用于音频处理、图像处理、无线通信等领域，用于去除低频噪音或增强高频成分。
巴特沃斯高通滤波器具有平滑的频率响应特性，在截止频率之外的频段对信号进行衰减，保留高频成分。
巴特沃斯高通滤波器的设计原理巴特沃斯高通滤波器的设计基于巴特沃斯多项式。
巴特沃斯多项式是一类具有最平坦的幅频特性的多项式，它的频率响应在通带范围内是最均匀的。
因此，巴特沃斯高通滤波器通过巴特沃斯多项式的特性来实现对信号的滤波。
巴特沃斯多项式可以由以下递推关系式定义：H(n, ω) = s + ω * H(n-1, ω), n > 1H(1, ω) = s + ωH(0, ω) = 1其中，H(n, ω)表示巴特沃斯多项式的第n阶。
通过使用巴特沃斯多项式，可以得到巴特沃斯高通滤波器的传递函数：H(s) = 1 / H(n, s/ω0)其中，n表示滤波器的阶数，s为复数变量，ω0为截止频率。
巴特沃斯高通滤波器的实现方法巴特沃斯高通滤波器的实现可以通过模拟滤波器电路或数字滤波器实现。
模拟滤波器电路对于模拟滤波器电路，巴特沃斯高通滤波器可以使用电容和电感的组合来实现。
电容和电感的数值可以根据设计要求来选择，从而实现不同阶数的滤波器。
数字滤波器对于数字滤波器，巴特沃斯高通滤波器可以通过离散化巴特沃斯多项式的传递函数来实现。
常用的数字滤波器设计方法包括脉冲响应、零相位等。
巴特沃斯高通滤波器的应用巴特沃斯高通滤波器在信号处理中有着广泛的应用。
以下是一些常见的应用场景：音频处理巴特沃斯高通滤波器可以用于音频处理中，例如去除低频噪音。
在音频信号中，低频噪音往往会影响音频的质量。
通过使用巴特沃斯高通滤波器，可以将低频噪音滤除，从而提升音频的清晰度。
图像处理在图像处理中，巴特沃斯高通滤波器可以用于增强图像的高频成分。
通过滤除低频分量，可以使图像的细节更加清晰。
巴特沃斯函数
巴特沃斯函数一、引言巴特沃斯函数是一种重要的滤波器设计方法，它可以用于数字信号处理中的低通、高通、带通和带阻滤波器的设计。
本文将详细介绍巴特沃斯函数的原理、公式推导以及如何使用Python实现巴特沃斯滤波器。
二、巴特沃斯函数原理1. 传递函数在信号处理中，我们通常使用传递函数来描述滤波器的性能。
对于一个连续时间系统，传递函数可以表示为：H(s) = 1 / (1 + (s/wc)^2N)其中，s为拉普拉斯变换中的复变量，wc为截止频率，N为滤波器阶数。
对于一个离散时间系统，传递函数可以表示为：H(z) = 1 / (1 + (z^-1/wc)^2N)其中，z为Z变换中的复变量。
2. 巴特沃斯函数巴特沃斯函数是一种用于设计模拟低通滤波器的标准方法。
它以欧拉公式展开后得到：H(s) = 1 / (1 + ε^2×(ω/ωc)^2N)其中，ε为一个常数，在0到1之间取值；ω为角频率；ωc为截止频率；N为滤波器阶数。
通过对比传递函数和巴特沃斯函数，可以发现它们的形式非常相似。
实际上，巴特沃斯函数就是传递函数中的一个特例，当ε=1时，传递函数就变成了巴特沃斯函数。
三、巴特沃斯滤波器设计1. 低通滤波器设计在低通滤波器中，信号频率低于截止频率的部分被保留，高于截止频率的部分被抑制。
因此，在低通滤波器中，截止频率是一个重要的参数。
以Python为例，使用scipy库可以方便地实现巴特沃斯滤波器的设计。
下面是一个简单的代码示例：```pythonfrom scipy.signal import butter, filtfilt# 设计低通滤波器def butter_lowpass(cutoff, fs, order=5):nyq = 0.5 * fs # 获取Nyquist频率normal_cutoff = cutoff / nyq # 获取归一化截止频率b, a = butter(order, normal_cutoff, btype='lowpass',analog=False) # 设计数字低通滤波器return b, a# 应用低通滤波器def apply_filter(data, cutoff_freq, sampling_rate):b, a = butter_lowpass(cutoff_freq, sampling_rate) # 获取滤波器系数filtered_data = filtfilt(b, a, data) # 应用滤波器return filtered_data```2. 高通滤波器设计在高通滤波器中，信号频率高于截止频率的部分被保留，低于截止频率的部分被抑制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字信号处理课程设计题目巴特沃斯高通数字滤波器老师陈忠泽老师学院电气工程学院班级电子信息工程081班学号20084470110姓名何依阳二0一一年五月目录：一、IIR数字高通滤波器的设计1、数字滤波器的概述2、数字滤波器的设计步骤3、设计方法4、IIR巴特沃斯数字高通滤波器的实例计算二、软件仿真工具及实现环境简介1、计算机辅助设计方法2、MATLAB直接设计IIR巴特沃斯数字高通滤波器三、滤波器结构对数字滤波器性能指标的影响分析1、IIR系统的基本网络结构（1）直接型（2）级联型（3）并联型四、有限字长运算在网络结构中对数字滤波器的影响1、运算量化效应对数字滤波器的影响2、参数的字长对数字滤波器性能指标的影响2.1、系数量化对数字滤波器的影响五、运用MATLAB的辅助工具FDATOOL画出系统函数图像六、设计心得IIR数字高通滤波器的设计一、IIR数字高通滤波器的设计1、数字滤波器的概述所谓数字滤波器，是指输入、输出均为数字信号，通过数值运算处理改变输入信号所含频率成分的相对比例，或者滤除某些频率成分的数字器件或程序。
2、数字滤波器的设计步骤设计一个IIR数字滤波器主要包括下面5个步骤：（1）确定滤波器要求的规范指标。
（2）选择合适的滤波器系数的计算（如图一流程图所示）。
（3）用一个适当的结构来表示滤波器（实现结构）。
（4）有限字长效应对滤波器性能的影响分析。
（5）用软件或硬件来实现滤波器。
确定数字巴特沃斯高通滤波器指标推导出归一化模拟巴特沃斯低通滤波器指标计算出归一化模拟巴特沃斯低通滤波器去归一化推导出模拟巴特沃斯高通滤波器双线性变换推导出数字巴特沃斯高通滤波器图一流程图本次设计的IIR数字滤波器系数的计算是根据已知的模拟滤波器的特性转换到等价的数字滤波器。
本次设计用双线性变换法得到数字滤波器。
而且，双线性变换法得到的数字滤波器保留了模拟滤波器的幅度响应特性。
3、设计方法频率变换法设计思想：1、从归一化模拟低通原型出发，先在模拟域内经频率变换成为所需类型的模拟滤波器；然后进行双线性变换，由S 域变换到Z 域，而得到所需类型的数字滤波器。
2、先进行双线性变换，将模拟低通原型滤波器变换成数字低通滤波器；然后在Z 域内经数字频率变换为所需类型的数字滤波器。
4、IIR 巴特沃斯数字高通滤波器的实例计算（1）设计要求设计一个巴特沃斯数字高通滤波器,要求通带截止频率0.32p ωπ=rad ,通带衰减不大于1dB,阻带截止频率0.16p ωπ=rad，阻带衰减不小于15dB（2）确定数字高通的技术指标：通带截止频率0.32p ωπ=rad，通带最小衰减1p a =dB 阻带截止频率0.16p ωπ=rad，阻带最大衰减15s a =dB（3）将巴特沃斯高通数字滤波器的技术指标转换成巴特沃斯高通模拟滤波器的设计指标：令T=2s，预畸变校正得到的模拟边界频率：1tan 0.5494/,12ph p p rad s dB ωαΩ===；1tan0.2566/,152sh s s rad s dB ωαΩ===。
（4）模拟低通滤波器的技术指标计算如下：对通带边界频率归一化，由于本设计的为1dB 截止频率，所以1,1p c p dBλλα===把1p λ=和-sh Ω带入p p hss hλλ-Ω=Ω求得归一化巴特沃斯低通滤波器的阻带截止频率为：2.141p p hs shλλ-Ω==Ω，15s α=dB（5）设计归一化巴特沃斯模拟滤波器G（p）。
10.8757sp k ===：2.141s s ppλλλ==：l g 3.1349l g s p s pk N λ==：所以取N=4，根据巴特沃斯归一化低通滤波器参数表(见附录)可得归一化模拟低通原型系统函数G(p)为：4321() 2.613 3.4142 2.61311G p p p p p =++++221(0.76541)( 1.84781)p p p p =++++（6）利用频率变换公式p p p hsλΩ=将G(p)转换成模拟高通()HP H s ：p ()(p |p p ha sH s G λΩ==）4432234S +2.613S+3.4142S +2.6131S +S ph ph ph ph =ΩΩΩΩ把0.5494p hΩ=代入此式可得：42340.09110.4333 1.0305 1.4356ss s s s =++++用双线性变换法将模拟高通()a H s 转换成数字高通()H z ：令zz T S 11112--+-=,11123412341210.36471.45872.18811.45870.3647()()|12.05781.85450.78950.1331a z s zz z z z H z H s z z z z -----------=+-+-+==-+-+二、软件仿真工具及实现环境简介1、计算机辅助设计方法在优秀科技应用软件MATLAB 的信号处理工具箱中提供了一整套模拟，数字滤波器的设计命令和运算函数，方便准确，简单容行使得设计人员除了可按上述传统设计步骤快速的进行较复杂高阶选频滤波器的计算、分析外，还可通过原型变换直接进行各种典型数字滤波器设计，即应用MATLAB 设计工具从模拟原型直接变换成满足原定频域指标要求有数字滤波器。
2、MATLAB 直接设计IIR 巴特沃斯数字高通滤波器MATLAB 编程如下：fs=5000;wp=800*2/fs;ws=400*2/fs;rp=1;rs=15;Nn=128;[N,wn]=buttord(wp,ws,rp,rs)[b,a]=butter(N,wn,'high')freqz(b,a,Nn,fs)MATLAB 运算结果如下：N=4wn=0.2388b=0.3647-1.4587 2.1881-1.45870.3647 a= 1.0000-2.0578 1.8545-0.78950.1331三、滤波器结构对数字滤波器性能指标的影响分析1、IIR系统的基本网络结构IIR系统的基本网络结构有三种，即直接型、级联型和并联型。
（1）直接型N阶差分方程如下：∑∑==-+-=MiNiiiinyainx bny01) ()()(对应的系统函数为∑∑=-=--=Ni ii Mi i i z a z b z H 11)(设M=N=2，按照差分方程可以直接画出网络结构如下图（a）所示。
图中第一部分系统函数用)(1z H 表示，第二部分用)(2z H 表示，那么)()()(21z H z H z H =，当然也可以写成)()()(12z H z H z H =,按照该式，相当于将下图(a)中两部分流图交换位置，如下图（b）所示。
该图中节点变量w1=w2，因此前后两部分的延时支路可以合并，形成如下图(c)所示的网络结构流图，我们将下图(c)所示的这类流图称为IIR 直接型网络结构。
M=N=2时的系统函数为2211221101)(------++=z a z a z b z b b z H 对照下图(c)的各支路的增益系数与)(z H 分母分子多项式的系数可见，可以直接按照)(z H画出直接型结构流图。
IIR 网络直接型结构由bz 和az 写出数字滤波器系统函数：123412340.36471.45872.18811.45870.3647()12.05781.85450.78950.1331z z z z H z z z z z---------+-+=-+-+有H（z）写出差分方程如下：() 2.0578(1)1.8545(2)0.7895(3)0.1331(4)y n y n y n y n y n =---+---0.3647()1.4587(1)2.1881(2)1.4587(3)0.3647(4)x n x n x n x n x n +--+---+-直接型网络结构如下图：z x(n)y(n)0.3642.0578-1.85450.7895-0.1331-0.14582.18811.45870.3647z z z 直接型网络结构图在后面的分析中我们将发现，直接型系统对滤波器的性能控制作用不明显，极点对系数的变化不灵敏，易出现不稳定或较大误差，而且运算的累积误差较大。
因此，在设计时一般不选用直接型。
（2）级联型级联型结构是将系统传递函数H(z)写成具有实系数的二阶节的乘积。
将分子和分母多项式分解为各自的根，然后将一对复数共轭根（或者任意两个实数根）组合成二阶多项式。
在直接型表示的系统函数H(z)中，分子、分母均为多项式，且多项式的系数一般为实数。
现将分子、分母多项式分别进行因式分解，得到：∏∏=-=---=N r r Mr r z d z C Az H 1111)1()1()(上式中,A 是常数;Cr 和dr 分别表示H(z)的零点和极点。
由于多项式的系数是实数，Cr 和dr 是实数或者是共轭成对的复数，将共轭成对的零点（极点）放在一起，形成一个二阶多项式，其系数仍为实数；再将分子、分母均为实系数的二阶多项式放在一起，形成一个二阶网络)(z H j 。
)(z H j 如下式：2j 21j 12j 211j 0j j 1)(------++=z a z a z z z H βββ上式中)(z H j 表示一个一阶或二阶的数字网络的子系统函数，每个)(z H j 的网络结构均采用前面介绍的直接型网络结构，如下图所示，H(z)则由k 个子系统级联构成。
一阶和二阶直接型网络结构级联型的MATLAB 的表示与实现：将数字滤波器系统函数H（z）：123412340.36471.45872.18811.45870.3647()12.05781.85450.78950.1331z z z z H z z z z z---------+-+=-+-+用MATLAB 转换成级联型的程序如下：bz=[0.3647-1.4587 2.1881-1.45870.3647];az=[1.0000-2.0578 1.8545-0.78950.1331];[S,G]=tf2sos(bz,az)freqz(bz,az)说明：[S,G]=tf2sos(bz,az):实现直接型到级联型的变换。
B 和A 分别为直接型系统函数的分子和分母多项式系数向量。
返回L 级二阶级联型结构的系数矩阵S 和增益常数G。
MATLAB 运算结果如下：S = 1.0000-2.1807 1.1988 1.0000-0.89760.22721.0000-1.81900.8341 1.0000-1.16020.5859G =0.3647由S 和G 写出数字滤波器级联型系统函数：1212121212.1807 1.198811.8190.8341()0.3647()()10.89760.227211.16020.5859z z z z H z z z z z---------+-+=-+-+级联型网络结构如下图：-0.2961x(n)y(n)-0.8976-0.2272-2.18071.1988z 1z -z 1z --1.0003-0.123780.06189z 1z -z 1z -级联型网络结构图在级联型结构中，每一级分子的系数确定一对零点，分母的系数确定一对极点，因为子网络的零极点也即整体网络的零极点，所以整个系统的零极点都可以准确的由每一级的系数来调整和控制，这样便于调整滤波器的频率响应性能，其灵敏度特性优于直接型和正准型结构。
