3 protel原理图元件库创建(1)
PROTEL DXP创建原理图器件详细教程(图解)
PROTEL DXP创建原理图器件详细教程（图解）介绍了使用PROT EL D X P的库编辑器创建原理图器件和PCB封装。
这个指南假设你能理解如何在原理图及PCB环境中工作并且具有摆放及编辑器件的能力。
你可以在Altiu mEx a mples utorials路径中找到指南中的例子中使用到的器件及库。
在指南中，我们将要介绍到以下的主题：∙ ∙ ∙ 创建一个新的库创建含有一个部件及多个部件的原理图元件用原理图库编辑器报告检查器件创建原理图元件PROT EL D X P中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。
这个编辑器与原理图编辑器类似，使用同样的图形对象，比原理图编辑器多了引脚摆放工具。
原理图元件可以由一个独立的部分或者几个同时装入一个指定PCB封装的部分组成，这些封装存储在PCB库或者集成库中。
可以使用原理图库中的拷贝及粘贴功能在一个打开的原理图库中创建新的元件，也可以用编辑器中的画图工具。
原理图库原理图库作为重要的部分被包含在存储于AltiumL ibrary文件夹中的集成库内。
要在集成库外创建原理图库，打开这个集成库，选择“YE S”释放出源库，接下来就可以进行编辑。
要了解更多的集成库信息，参阅集成库指南。
你也可以从一个打开的项目中的原理图文件创建所有用到的元件的库，使用D esign»M ak e Project Library命令。
创建新的原理图库在我们开始创建新的元件前，先生成一个新的原理图库以用来存放元件。
通过以下的步骤来完成建立一个新的原理图库。
1.选择File»N ew»Sche matic Library命令。
一个新的被命名为Sc hlib1.SchLib的原理图库被创建，一个空的图纸在设计窗口中打开，新的元件命名为Co mp onent_1。
2.选择File»Sav e As命令，将库文件更名为Sche maticCom pone nts.SchLib，打开将要存储库的文件夹，将文件更名为以“.SchLib”为扩展名的文件然后存储。

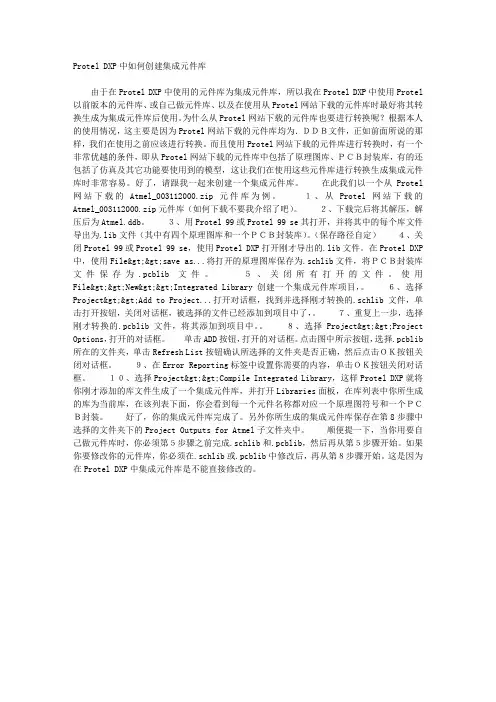

Protel DXP中如何创建集成元件库
Protel DXP中如何创建集成元件库由于在Protel DXP中使用的元件库为集成元件库，所以我在Protel DXP中使用Protel 以前版本的元件库、或自己做元件库、以及在使用从Protel网站下载的元件库时最好将其转换生成为集成元件库后使用。
为什么从Protel网站下载的元件库也要进行转换呢？根据本人的使用情况，这主要是因为Protel网站下载的元件库均为．ＤＤＢ文件，正如前面所说的那样，我们在使用之前应该进行转换。
而且使用Protel网站下载的元件库进行转换时，有一个非常优越的条件，即从Protel网站下载的元件库中包括了原理图库、ＰＣＢ封装库，有的还包括了仿真及其它功能要使用到的模型，这让我们在使用这些元件库进行转换生成集成元件库时非常容易。
好了，请跟我一起来创建一个集成元件库。
在此我们以一个从Protel 网站下载的Atmel_003112000.zip元件库为例。
１、从Protel网站下载的Atmel_003112000.zip元件库（如何下载不要我介绍了吧）。
２、下载完后将其解压，解压后为Atmel.ddb。
３、用Protel 99或Protel 99 se其打开，并将其中的每个库文件导出为.lib文件（其中有四个原理图库和一个ＰＣＢ封装库）。
（保存路径自定）４、关闭Protel 99或Protel 99 se，使用Protel DXP打开刚才导出的.lib文件。
在Protel DXP 中，使用File>>save as...将打开的原理图库保存为.schlib文件，将ＰＣＢ封装库文件保存为.pcblib文件。
５、关闭所有打开的文件。
使用File>>New>>Integrated Library创建一个集成元件库项目，。
６、选择Project>>Add to Project...打开对话框，找到并选择刚才转换的.schlib文件，单击打开按钮，关闭对话框，被选择的文件已经添加到项目中了，。
第5章 Protel DXP创建原理图元件库
Protel DXP
● Description 编辑框可以设置引脚的描述属性。
● Part Number 编辑框用来设置一个元件可以包含多个子元件。
应 用 教
● Symbols 在该操作框中可以分别设置引脚的输入输出符号， Inside用来设置引脚在元件内部的表示符号；Inside Edge用来设
程
》
件库文档，然后执行菜单命令File\ Save As，将刚创建的文档保
存在E:\WTC目录下，并命名为“GB.SCHLIB”。就可以进入原理
图元件库编辑器界面如图5-1所示。
Protel DXP
第5章 创建原理图元件库
《
应 用 教 程 》
图5-1 原理图元件库编辑器界面
第5章 创建原理图元件库
Protel DXP
5) 保存已绘制好的元件。执行菜单命令File\Save，
将元件保存到当前元件库文件中。
应 用
当执行完上述操作后，现在可以查看以下元件库
教 程
管理器，如图5-12所示，其中已经添加一个MC1455P1
》 元件，该元件位于GB.SchLib中。
Protel DXP
第5章 创建原理图元件库
第5章 创建原理图元件库
第5章 创建原理图元件库
Protel DXP
《
5.1 原理图元件库编辑器
5.2 创建新元件
应
5.3 创建整合库
用
教
程
》
第5章 创建原理图元件库
5.1 原理图元件库编辑器
5.1.1 打开原理图元件库编辑器
《
创建元件和元件库是使用Protel DXP的元件库编辑器来进行
的，打开元件库编辑器的操作步骤如下：
protel建立元件库
2.4 库元件的创建和管理
Tools菜单： New Component:创建一个新元件 Removed Component：删除正在编辑的元件 Rename Component ：更改正在编辑元件的名称 Removed Component name：删除正在编辑元件的名称 Add Component Name：添加正在编辑元件的名称 Copy Component：复制正在编辑的文件到其他元件库文件中 Move Component：正在编辑的元件移动到另外一个元件库文件中 New Part：增加某一元件的另一部分 Remove Part Find Component Description编辑元件的描述数据
经验和技巧
1 修改引脚的长短 2 引脚名称应见名知意 3 引脚序号与封装焊盘不一致 4 具有多个功能单元的原件，又引脚众多 时，可以建立子件 5 引脚的阵列粘贴 6 引脚名称上的下划线
修改长短脚
引脚序号与封装焊盘不一致
Anode 阳极 Kathode 阴极 1 2 3 对应ebc
引脚的阵列粘贴
2.5 绘 制 元 件
引脚的编号一定要与元件实际引脚的编号对应一致， 并且引脚的名称也最好和元件datasheet上面给出的名 称一致，添加引脚时，引脚一端具有电气意义连接属 性，放置时有黑色原点的一端具备电气连接属性，而 另一端不具备，因此另一端应该和元件边框相连。否 则会造成元件引脚与外部电路在电气上无法连通
2.1 原件库的管理
（3）查找元件：利用Find按钮或者Tools
菜单下的Find Components…
Hale Waihona Puke Sub directories:对子目录也进行查找 Find All Instances：显示与所有查找 匹配的元件，否则只显示第一个匹 配的元件
Protel99原理图库元件和PCB库元件的创建与管理
Protel 99原理图库元件和PCB库元件的创建与管理摘要：CAD技术的应用，大大推动了电子、微电子技术的进步，技术的进步和市场竞争，又导致了CAD技术的不断完善，构成了计算机应用技术的一个重要分支。
EDA是继CAD 之后的新一代计算机设计系统，是电子领域基于性能更强，环境更为完善的操作设计系统。
本文着重介绍Protel99软件的体系结构，特点及现存问题；并用这一软件进行原理图库元件和PCB库元件的创建与管理的制作。
其中绘制了以常见典型插接件、固态继电器和CPU插座为例的3个原理图库元件以及相应PCB库元件的封装形式；介绍了属性设置对话框中各参数的含义；并生成相应的报告文件。
关键词：Protel99 ; 绘图; 库元件; 封装Protel 99 principles component of picture library and PCB storehouse components establishment with managedAbstract:The application of CAD technology, has pushed forward the advance of electron, microelectric technique greatly , The progress of technology competes with market, has caused the constant perfection of CAD technology again, Have formed an important branch of application technology of the computer. EDA is that the computer of new generation following CAD designs the system, stronger because of performance in an electronic field , Design the system in operation with more perfect environment. Introducing the system structure of Protel 99 software emphatically, the characteristic and extant question; And carry on establishment of the component of picture library of principle and PCB storehouse component and making of management with this software. Have drawn 3 principles component of picture library and encapsulations form of corresponding PCB storehouse component taking often see the model inserted and connect one, the solid state relay and CPU socketting as example among them ; Have recommended attribute to be set up and talk the meaning of every parameter in the flame ; And produce corresponding reporting the file .The keyword:Protel99 ; Drawing; Storehouse component ; Encapsulation一、引言Protel99是 Protel Technoloy公司1999年4月推出的全新EDA软件.它不仅是以往版本的升级,更主要的是它融合了目前许多先进的新技术和新成果而使其功能和品质有了质的飞跃。
自制proteldxp集成元件库一
自制proteldxp集成元件库一（一）、直接由工程生成例现有一工程文件zhsx.Prjpcb，其中包括了原理图文件和PCB文件。
可以将这个工程文件中的所有元器件生成一个集成元件库。
打开原理图文件或者PCB文件。
在design菜单中选择make integrated library。
由于同一种元器件在电路中可能会重复出现多次，因此会弹出下面的对话框。
有三种选择，仅处理第一个实例而忽略其它，处理所有元器件并且用唯一的名字命名，中断库文件生成。
一般选择第一种，并且勾画选项“记住选择不再提示”。
这样在zhsx这个工程文件所在的文件夹中就会生成一个包含zhsx中所有元器件原理图和封装的集成元件库。
但是实际情况并不是这样。
有时会出现生成的集成元件库不完全，例如只有原理图而没有封转形式。
因此可以采用第二种方法，第二种方法还是比较保险的。
（二）、由现有文件中提取出原理图库文件和PCB库文件再生成集成元件库还是用工程文件zhsx.Prjpcb举例。
1、打开原理图文件，在design菜单中选择make schematic library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.schlib。
它包含zhsx中的所有元器件的原理图。
2、打开PCB文件。
在design菜单中选择make pcb library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.pcblib。
它包含zhsx中的所有元器件的原理图。
3、关闭zhsx工程文件。
在菜单中选择File—new—project—integrated library生成一个集成元件库。
菜单File—save project弹出对话框，选择集成元件库的名字和地址。
成的zhsx.schlib和zhsx.pcblib添加到项目中。
5、菜单project—project options。
元件库编辑proteldxp全套教学
元件设计及编辑实例 ——设置电源引脚
• 74LS86中四个单元 共用一组电源
• 仅在其中一个单元上 设置电源引脚即可
• 电源和地引脚一般设 置为隐藏
小结
本章主要讲述了： 在设计原理图过程中如何新建一个库 如何对原理图中所用到的库进行管理和
操作 如何定义自己的元件 一定要学会一个元件的制作！
打开元件库（方法二）
首先在原理图编辑器的Component下拉列表 框中选择此元件，然后单击Edit按钮，系统将自 动调入包含选择元件的元件库数据库
元件编辑器界面介绍 ： Components选项区域
元件过滤
元件放置
元件选择 元件查找
元件编辑器界面介绍 ： Group选项区域
• 在元件浏览选项区域中所选元件的成组列表 显示
电气特性
元件设计及编辑实例 ——增加单元
• 一个器件分成几个单元，每个单元一个功能模 块
• 单击元件绘制工具栏的按钮 • 或执行菜单命令Tools/New Part • 或按下快捷键Alt+P+W键
元件设计及编辑实例 ——设计新单元
• 拷贝第1单元图形 全部选择 拷贝选择图形 粘贴图形
• 更改引脚设置 • 同理可得第3、第4个单
• 具体使用见下面讲解
元件设计及编辑实例
• 新建元件 • 选项设置 • 画直线 • 画圆弧 • 增加引脚 • 增加单元 • 设计新单元 • 定义元件属性
元件设计及编辑实例 ——新建元件
• Tools／New Component • 在弹出的元件命名对话框中输入“74LS86”
元件设计及编辑实例 ——选项设置
元件列表
元件增加
元件删除 元件描述（见下页）
protel dxp中创建自己的集成元件库
如何在现有的库文件的基础上建立自己新的集成元件库。
方法就是，在原有库文件的基础上修改得到原理图库文件和pcb库文件，再将两者合为集成元件库。
以protel dxp 自带元件库中没有的pl2303为例。
1、启动protel dxp，在菜单中点击file—new—library--schematic library。
新建一个原理图库文件。
点击菜单file—save，为原理图库文件取个名字，例如changyong3.schlib。
2、Pl2303的封装为sop28。
Pl2303的原理图可以在一个28脚的芯片基础上修改。
可以在atmel microcontroller 8-bit avr.intlib中找到28脚芯片。
菜单file—open，在对话框中从protel dxp的安装目录中找到library 文件夹下的atmel，并选中集成元件库tmel microcontroller 8-bit avr.schlib点击打开。
这时弹出对话框。
由于是集成文件库，打开该文件时需要释放。
选择对话框中最左侧的释放/提取资源。
释放后在library文件夹下回生成一个新的文件夹miscellaneous devices。
avr.schlib.schlib。
双击该文件。
点击面板左下角的schlibrary选项。
找到其中一个28脚的芯片。
4、选中一个28脚芯片后，点击菜单tool—copy component这时会弹出一个对话框，选择元件的目的地，即chagnyong3.schlib。
点击ok5、点击最左下角的project，回到project节目，选中changyong3.schlib。
再点击最左下角的schlibrary，就可以看到原理图库中已经有了一个28脚的芯片。
点击edit，对元件命名为pl2303。
在工作区对这个28脚的各管脚进行修改，使其符合要求。
这样这个原理图库就做好了。
6、新建pcb库文件。
菜单file—new—library—pcblibrary。
5.4 Protel DXP库的建立与元件制作
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
图5-75 四位数码管封装
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
（7）设置元件封装参考点 选择主菜单【Edit】/【Set Reference】。 在子菜单中，有三个选项，即“Pin 1”、 “Center”和“Location”。其中，Pin 1表 示以1号焊盘为参考点，Center表示以元 件封装中心为参考点，Location表示以设 计者指定一个位置为参考点。图5-76所 示以1号焊盘为参考点。
现代电子技术工程设计与实践
5.4.1 创建原理图库
（2）添加引脚 执行菜单命令【Place】/【Pins】，或直接点击绘图工 具栏（Sch Lib Drawing ）上的放置引脚（Place Pins） 工具，光标变为“×”字形并粘附一个引脚，该引脚靠 近光标的一端为非电气端（对应引脚名），该端应放 置在元件的边框上。
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
元件封装编号的含义 ： 元件类型+焊盘距离（焊盘数）+元件外型尺寸。 例如 电阻的封装为AXIAL-0.4，表示此元件封装为轴状，两 焊盘间的距离为400mil（100mil=0.254mm）；RB7.615表示极性电容类元件封装，引脚间距为7.6mm，元 件直径为15mm；DIP-4表示双列直插式元件封装，4 个焊盘引脚，两焊盘间的距离为100mil。 对于一种新的器件，可能在PCB文件中找不到合适的封 装，这就需要设计相应的封装图形。有两种方法创建 元件封装：一种采用手工绘制的方法，操作较为复杂， 但能制作外形和管脚排列较为复杂的元件封装；另一 种利用向导的方法制作，该方法操作较为简单，适合 于外形和管脚排列比较规范的元件。
Protel99se入门级学习资料3
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
PROTEL DXP 创建PCB元件封装和原理图元件库[图]
![PROTEL DXP 创建PCB元件封装和原理图元件库[图]](https://img.taocdn.com/s3/m/519076b165ce0508763213ea.png)
PROTEL DXP 创建PCB元件封装和原理图元件库[图]∙PROTEL DXP创建新的PCB 库∙用元件向导为一个原理图元件创建封装∙你可以在PCB 库里手工创建不常见的封装∙using routing primitives within a footprint建立一个封装，可以在PCB 编辑器中建立封装然后拷贝到一个PCB 库中，也可以在PCB 库中相互拷贝，或者用PCB 库编辑器的PCB 元件向导或画图工具。
如果你已经在一个PCB 设计中放好了所有的封装，可以在PCB 编辑器中执行Design»Make PCB Library 命令生成一个只包含这些封装的PCB 库。
PROTEL DXP 同时拥有可以在PCB 设计中使用的全面的包括预定义了过孔或贴片元件封装的库。
在你的PROTEL DXP 安装路径下的AltiumLibraryPcb 文件夹中存储了这些封装库。
在指南的这一部分，我们将要创建一个新的封装来说明必要的程序。
使用制造商的数据手册检查相应的详细封装规格。
创建新的PCB库建立新的PCB 库步骤：1. 执行File»New»Pcb Library 命令。
在设计窗口中显示一个新的名为“PcbLib1.PcbLib”的库文件和一个名为“PCBComponent_1”的空白元件图纸。
2. 执行存储命令，将库文件更名为“PCB Footprints.PcbLib”存储。
3. 点击PCB Library 标签打开PCB 库编辑器面板。
4. 现在你可以使用PCB 库编辑器中的命令添加，移除或者编辑新PCB 库中的封装元件了。
使用PCB元件向导PCB 库编辑器包含一个元件向导，它用于创建一个元件封装基于你对一系列问题的回答。
我们将用向导建立一个DIP14 封装。
其步骤如下：1. 执行Tools»New Component 命令或者在PCB 库编辑器中点击Add 按钮。
Protel99se教程六：创建原理图元件库
Protel99se教程六：创建原理图元件库
在我们平时使用protel99se进行电路以及PCB设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作,使用protel99se,我们可以很容易的制作自己需要的元件库,以供使用,在本节protel99se教程中,我们就是给大家演示,如何制作自己的SCH元件库
第一步:进入protel99se的原理图编辑器
第二步:新建一个元件
第三步:绘制SCH元件以及放入元件的管脚
第四步:给新建的元件改名
第五步:绘制制元件的外形以及放入说明文字
绘制好元件库,我们可以保存好,那么,我们绘制的元件,将会保存进入我们的元件库当中了,我们在画SCH原理图的时候,就可以调用这些元件了.
在下一课当中,我们将给大家讲解,如何制作PCB封装库.。
简述创建原理图元件库的步骤
简述创建原理图元件库的步骤
1）执行菜单命令“文件-新的-库-原理图库”，创建一个新的元件库。
2）在元件库面板的元件栏中，单击“添加”按钮，添加一个名称为“CAP”的新元件。
3）执行菜单命令“放置-线”，放置两条线，代表电容的两极，如图2-22（a）所示。
4）执行菜单命令“放置-管脚”，在放置状态下按“Tab”键，对管脚属性进行设置，管脚名称和管脚序号统一为数字1或2，上下分别放置管脚序号为“1”、“2”的管脚。
5）由于对于这类电容，管脚不需要进行信号识别，对于管脚名称可以双击它，然后把“Name”的“”可视选项前去掉，这样可以有更加清晰的显示效果。
（6）如果想要这个电容有极性，那么可以根据实际的管脚情况，用菜单命令“放置-线”或者“放置-文本字符串”绘制极性标识。
7）双击名称为“CAP”的元件，对其元件属性进行设置，如图2-23所示，位号设置为“C?”，Comment值填写为“10mF”，描述填写为“极性电容”，模型选择为“Footprint”，并填写名称为“3528C”。
到这步即完成了电容元件的创建。
原理图原件库及元件的建立
E原理图原件库及元件的建立复习：原理图绘制的基本步骤包括哪些？应该注意什么？重点：1 创建原理图元件库文件2 绘制原理图元件符号3 编辑原理图元件符号4 元件库文件管理一、新建原理图元件库文件1、原理图元件库文件的扩展名是.Lib。
以将文件建在Documents文件夹下为例：①打开一个设计数据库文件。
②在右边的视图窗口打开Documents文件夹。
③在窗口的空白处单击鼠标右键，在弹出的快捷菜单中选择New，系统弹出New Document对话框。
④在New Document对话框中选择Schematic Library Document图标。
⑤单击Ok按钮。
说明：“打开原理图元件库；原理图元件库编辑器界面介绍”具体操作见课件及结合软件操作详细讲解。
2、重点介绍：Components区域；Part 区域中的按钮；Group区域；功能及操作。
二、创建新的原理图元件符号1、元件绘制工具在元件库编辑器中，常用的工具栏是SchLib Drawing Tools工具栏。
2、IEEE符号说明Protel 99 SE提供了IEEE符号工具栏，用来放置有关的工程符号。
3、例题：绘制一个新的元器件符号：AT89C51单片机；DS1302时钟芯片；LCD1602字符点阵液晶显示操作步骤：（1）打开一个自己建的原理图元件库文件，如SchLib1.Lib。
（2）单击工具栏中的按钮，或执行菜单命令Tools|New Component，系统弹出New Component Name 对话框。
（3）对话框中的COMPONENT_1是新建元件的默认元件名，将其改为DS1302后单击Ok按钮，屏幕出现一个新的带有十字坐标的画面。
（4）设置栅格尺寸：执行菜单命令Options|Document Options，系统弹出Library Editor Workspace对话框，设置锁定栅格尺寸，即Snap的值为5。
（5）按Page Up键，放大屏幕，直到屏幕上出现栅格。
PROTEL99SE的SCH原理图元件库的建立方法
SCH原理图元件库的建立方法：
(1)、打开protest99 se软件，在“Documents”文件夹下创建元件库，右键鼠标选择“New”
(2)、如下列图，选择SCH元件库的建立图标(Schematic Library Document)
(3)、修改SCH元件库文件的名字
(4)、双击SCH元件库图标，进入元件库编辑界面，默认有一个元件名，可以直接建立
或者删除新建。
新建如下列图：
(5)、点击后弹出一个新建窗口，输入元件名称：
(6)、在工具里面点击矩形图标,如下列图:
(7)、在0.0坐标的位置放置矩形图标，拖动矩形工具拉出适当的大小。
(8)、在工具里面再点击下列图的元件角的图标
(9)、按键盘上的“Tab”键，对此元件脚进行初始设置，主要是设置元件脚的名字(name)和
标号(number)，name主要输入元件脚的功能，比方：VCC、P01等，number输入：数字或A、K、B、E、C等
(10)、对元件脚设置完毕后，放置时需要注意的是带圆点的一边一定要再矩形框的外面，这个圆点是连接电气线路的关键点。
放置后的效果如下列图：
(11)、芯片管脚全部放置完成后需要对元件的封装和进行设置设置元件的编号和封装(例如：U?和DIP8)。
(12)、建立放大电路的SCH库
〔12-1〕、先制作放大电路的1路
〔12-2〕、再通过“Ner Part”制作第二个放大电路〔12-3〕、制作后的效果如下列图：
(13)、建立完元件库后发现名称错误，修改的方法：
点击“Tools菜单”内的“Rename Component”进修修改。
在protel dxp中制作原理图元件库
Protel DXP 制作元件在用DXP画图时，往往会有一些元件标准的元件库里面没有，这时候需要自己动手编辑自己的元件。
下面以LT（Linear Technology）公司的LTC1597为例介绍一般元件的制作方法。
1．新建元件库文件进行元件符号的编辑，首先必须建立一个原理图元件库。
下面介绍一下原理图元件库的创建过程。
◆步骤1：在当前工程文件的工作环境下，选择File>New>Schematic Libraries命令，如图1所示，新建一个原理图元件库文件。
图1新建元件库文件◆步骤2：执行该命令后，系统将进入原理图元件库编辑工作界面，选择File>Save 命令，保存原理图元件库文件。
◆步骤3：执行上述命令后，在系统探出的对话框中选择该工程文件所在的文件目录，并在文件名文本框中输入文件名，保存该原理图文件库文件。
现在原理图库文件已经创建成功。
2．元件库的管理新建一个元件文件库后，系统将自动在该元件库中建立一个元件符号为Component_1的元件，下面就以本例中的元件LTC1597为例介绍元件库的管理。
◆步骤1：打开SCH Library面板，在该面板的元件列表中显示了系统自动建立的元件，如图2所示。
图2 SCH Library面板◆步骤2：在元件列表中选择该元件，并单击其下的Edit 按钮，系统将弹出元件属性对话框，如图3所示。
图3 元件属性对话框◆步骤3：在该对话框的Default Designator文本框中输入集成块芯片的默认标识符“U?”，并选中其后的Visible复选框，则在编辑完该元件后，将该元件放入原理图中时将显示该元件的标识。
在Comment文本框中输入该元件的注释“LTC1597-1BCG”，并选中气候的Visible复选框。
同时，也可将Library Ref文本框中的Component_1改为LTC1597-1BCG。
单击OK按钮即可结束元件属性的设置。
3．创建元件现在就开始在前面创建的元件库中创建如图4所示的元件LTC1597。
protel元件库自建
做SCH零件了，很关键的一步，自力更生才可能走得更远！
1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器
2.在这个现有的库中新建一个SCH零件
3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！
4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！
5.用这个方法可以给零件库中的零件改名字
6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE
到这里，我们已经学会了如何来做SCH零件了，下面我们再来看看如何做一个PCB封装>>
1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编
辑器
2.先把制式转换一下，改为公制
3.新建一个PCB封装
2.
4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装
5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！
6.如果对默认的封装名不满意，就需要改一个自己喜欢的
7.这个是用来设置网格的标准，属于是个人喜好问题
8.这个就是执行上一步后的对话框
X
9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>
10.用这个功能可以知道我们做的封装的尺寸是不是精确的
恭喜恭喜! 到这里，你已经学会了PROTEL的基本操作，剩下的是一些的特殊技巧和高级设置了>>。
教你如何画自己的元件库(protel)
Protel DXP是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是超级优秀的EDA软件．Protel DXP提供了丰硕的元器件库，这些元器件库主若是集成库和PCB库．Protel DXP没有单独的原理图库，原理图符号存在于集成库中．即便如此，在利用的进程中，有时也常常碰到需要的元器件原理图符号在Protel DXP自带的元器件库中找不到．这时就需要利用者自己绘制原理图符号或下载所需的库文件．可是若是不进行存档，下次利历时又得从头绘制或从头下载，麻烦不说，还要浪费很多时刻．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤其必要．再有，把自己常常需要用到的Protel DXP原理图符号统一放在一个自己建造的Protel DXP原理图库文件中，既便于利历时查找，又便于平常对原理图库文件的治理．下面简单介绍一下如安在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号第一，启动Protel DXP在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保留文件，给它起一个有特色又能反映原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Protel DXP自带的库文件，假设添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放那个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous ”，从“Miscellaneous ”集成库文件中抽掏出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous ”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假设以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Protel DXP的菜单命令：Tools→Copy Component命令．执行该命令以后系统会显现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，那个地址是“”，按“OK”按钮．如此就把电阻元件的原理图符号复制到了咱们自己的库文件中.2 从现有的原理图文件中提取原理图符号若是你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己从头绘制．这种情形下，能够利用Protel DXP提供的一个由原理图生成原理图库文件的命令．此命令能够把当前打开的原理图文件顶用到的所有原理图符号抽掏出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．如此一来，只要Protel DXP能打开的原理图文件，你就能够够利用那个命令，把现有原理图中所需要的原理图符号抽掏出来，用本文第一部份从现有的库中拷贝原理图符号的方式，添加到自己的原理图库文件中去．一样扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Protel DXP 能够直接打开．而且关于扩展名为“.DSN”的文件，用Protel DXP打开后就已经自动生成了原理图库文件，而且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：第一，打开原理图文件；然后，利用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号能够直接打开自己的库文件，如上述中的“”，然后通过菜单命令：Tools→New Component，在显现的对话框中，输入想要成立元件符号的名字，再用图形工具进行编辑．为幸免操作失误造成原有元件的丢失或覆盖，可先成立一个临时原理图库文件，如“”，再在临时库文件中编辑想要成立元件符号．下面以成立电路分析中的电流源符号为例，说明一下成立新元件的进程．1.新建一个原理图库文件，取名为“”．打开自己的原理图库．2.在顶用菜单命令：Place→Arc画一个圆，双击画好的圆形，显现属性对话框，能够设置线宽、颜色、大小、位置等属性．3.用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．4.用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．5.添加实心箭头作为电流源的电流参考方向，那个地址利用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的概念，默许的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(2)、(3)、(4)步骤中，为保障画电路图时靠得住的电气连接，最好都用默许值，这一点需要注意．改变编辑窗口中栅格的概念在菜单Tools下的Document Options.中．6.保留文件．然后用本文第一部份从现有的库中拷贝原理图符号的方式，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程顶用到的电流源符号．添加其他的自概念符号的步骤与此类似，不赘述．关于常常利用Protel DXP绘制电路原理图的利用者来讲，用上面介绍的三种方式，把自己绘制好的和从别处搜集到的或是常常利用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．如此既便于平常治理，又在利历时带来专门大的方便．尤其是对教学电子技术课程的教师来讲，他们在写教案、出试卷、写文章时常经常使用Protel DXP画电路图，而且Protel DXP自带的库文件中一样没有教材里的原理图符号．如此，建造一些自己的专门的原理图库文件，就更有必要性。
Protel99SE教程第3章原理图元件库编辑
3.4.2 绘制元件图形与编辑元件管脚
对于规则元件，通常可以使用矩形来定义元件的边框图形； 对于不规则的元件则需要使用画线、画多边形等方式进行绘制。
元件图形绘制完毕，就可以在图 形上添加管脚。
执行菜单Place→Pins或单击画 图工具栏上按钮 ，进入放置元件 管脚状态，此时光标上悬浮着一个管 脚，按<Tab>键，屏幕弹出图3-6所示 的管脚属性对话框。对话框中主要参 数含义如下。
3.4.1 新建元件库
1.新建元件库 进入Protel99SE，执行菜单File→New，在出现的对话 框中双击图标 ，新建一个元件库，修改元件库名。 在元件库中，系统会自动新建一个名为Component_1的 元件，执行菜单Tools→Rename Component更改元件名。
2.设置栅格尺寸 执行菜单Options→Document Options，打开工作参数 设置对话框。在Grids区中设置捕获栅格（Snap）和可视栅 格（Visible）尺寸，一般均设置为10mil。
Protel99SE教程第3 章原理图元件库编辑
3.1 启动元件库编辑器
随着新元件的不断涌现，用户需要通过Protel99SE的元件 库编辑器来自己设计元件，也可以到Protel公司的网站下载最 新的元件库（Library）。
进入Protel99SE，执行File→New，在出现的对话框中双击 图标 ，新建元件库，系统默认为Schlib1.lib，用鼠标双 击Schlib1.lib文件，可以打开原理图元件编辑器，进入图3-1 所示的元件编辑器界面。
