智能PID控制算法在跟踪伺服控制中的仿真研究

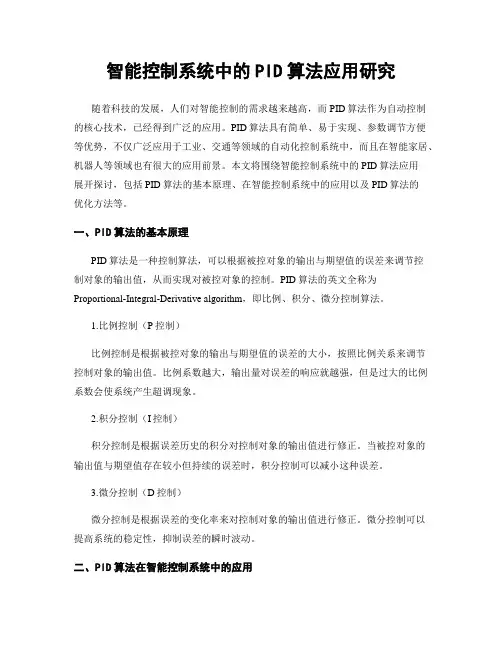

智能控制系统中的PID算法应用研究
智能控制系统中的PID算法应用研究随着科技的发展,人们对智能控制的需求越来越高,而PID算法作为自动控制的核心技术,已经得到广泛的应用。
PID算法具有简单、易于实现、参数调节方便等优势,不仅广泛应用于工业、交通等领域的自动化控制系统中,而且在智能家居、机器人等领域也有很大的应用前景。
本文将围绕智能控制系统中的PID算法应用展开探讨,包括PID算法的基本原理、在智能控制系统中的应用以及PID算法的优化方法等。
一、PID算法的基本原理PID算法是一种控制算法,可以根据被控对象的输出与期望值的误差来调节控制对象的输出值,从而实现对被控对象的控制。
PID算法的英文全称为Proportional-Integral-Derivative algorithm,即比例、积分、微分控制算法。
1.比例控制(P控制)比例控制是根据被控对象的输出与期望值的误差的大小,按照比例关系来调节控制对象的输出值。
比例系数越大,输出量对误差的响应就越强,但是过大的比例系数会使系统产生超调现象。
2.积分控制(I控制)积分控制是根据误差历史的积分对控制对象的输出值进行修正。
当被控对象的输出值与期望值存在较小但持续的误差时,积分控制可以减小这种误差。
3.微分控制(D控制)微分控制是根据误差的变化率来对控制对象的输出值进行修正。
微分控制可以提高系统的稳定性,抑制误差的瞬时波动。
二、PID算法在智能控制系统中的应用PID算法是一种通用的控制算法,可以应用于各种智能控制系统中。
下面介绍几个具体应用场景。
1.智能家居在智能家居中,PID算法可以用于对温度、湿度等环境参数的控制。
以智能温度控制为例,通过从传感器读取当前温度值,与设定的温度值进行比较得到误差值,再根据PID控制算法来调整智能家居系统中的控制设备,如空调、风扇等,以实现室内温度的自动调节。
2.机器人在机器人中,PID控制算法可以用于控制机器人的运动。
以无人驾驶车辆为例,通过PID控制算法来计算车辆转向角度和速度,使车辆沿着预设路径行驶,避免碰撞、偏离路线等意外情况的发生。
智能PID整定方法的仿真与实验研究的开题报告
智能PID整定方法的仿真与实验研究的开题报告一、研究背景与意义PID控制器被广泛应用于各种工业过程中,如化工、电力、机械等领域。
PID控制器具有简单易实现、易于调节等优点。
在实际应用中,PID控制器的控制效果和稳定性取决于PID参数的整定。
为了提高控制效果和稳定性,智能PID整定方法应运而生。
随着计算机技术和数学理论的发展,智能PID整定方法得到了广泛应用。
智能PID整定方法可以使控制系统更加稳定,提高控制精度,减少因温度等因素引起的控制器变化。
二、研究目的本研究旨在开发一种基于仿真和实验研究的智能PID整定方法。
通过模拟不同参数的控制回路并进行实验测试,得出最优的PID参数,以提高控制的效果和稳定性。
三、研究内容与方法1. 分析PID控制器的控制原理和算法。
2. 研究智能PID整定方法的理论和实现过程。
3. 利用MATLAB / Simulink建立PID控制回路的仿真模型,并进行结果分析和验证。
4. 在实验室中利用单片机等控制器搭建PID控制回路,对控制系统进行实验测试。
5. 结合仿真结果和实验结果,得出最优PID参数。
四、预期结果与结论本研究预期通过实验测试和仿真模型的结果分析,获得更优的PID参数,并将其应用到实际工业过程中,从而提高控制效果和稳定性,优化工业过程。
五、研究时间安排阶段|内容|时间节点--|--|--1|文献调研、PID控制原理学习|第1-2周2|智能PID整定方法研究、MATLAB / Simulink模型建立和仿真|第3-6周3|实验搭建、数据采集和分析|第7-10周4|数据分析和结论撰写|第11-12周5|论文写作和规范化|第13-14周六、预期的研究成果1. 提出一种基于仿真和实验的智能PID整定方法。
2. 构建PID控制回路的MATLAB / Simulink模型。
3. 利用单片机等控制器搭建PID控制回路进行实验,得出最优PID参数。
4. 发表学术论文1篇。

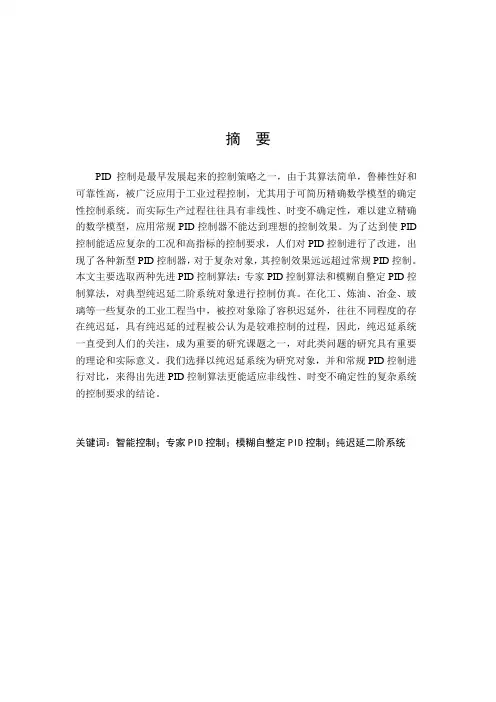

先进PID控制算法研究及仿真
摘要PID控制是最早发展起来的控制策略之一,由于其算法简单,鲁棒性好和可靠性高,被广泛应用于工业过程控制,尤其用于可简历精确数学模型的确定性控制系统。
而实际生产过程往往具有非线性、时变不确定性,难以建立精确的数学模型,应用常规PID控制器不能达到理想的控制效果。
为了达到使PID 控制能适应复杂的工况和高指标的控制要求,人们对PID控制进行了改进,出现了各种新型PID控制器,对于复杂对象,其控制效果远远超过常规PID控制。
本文主要选取两种先进PID控制算法:专家PID控制算法和模糊自整定PID控制算法,对典型纯迟延二阶系统对象进行控制仿真。
在化工、炼油、冶金、玻璃等一些复杂的工业工程当中,被控对象除了容积迟延外,往往不同程度的存在纯迟延,具有纯迟延的过程被公认为是较难控制的过程,因此,纯迟延系统一直受到人们的关注,成为重要的研究课题之一,对此类问题的研究具有重要的理论和实际意义。
我们选择以纯迟延系统为研究对象,并和常规PID控制进行对比,来得出先进PID控制算法更能适应非线性、时变不确定性的复杂系统的控制要求的结论。
关键词:智能控制;专家PID控制;模糊自整定PID控制;纯迟延二阶系统ABSTRACTThe PID control is a development to get up at the earliest stage of control one of the strategies.Because it's calculate way be simple.Drive extensive application at the industry process control.Particularly used for can mathematics model of the resume precision really settle sex control system.But the actual production line usually hasn't line,the hour change indetermination.Hard establishment the mathematics model of the precision.Application normal regulations PID the controller can't attain ideal of control effect.For attaining to make PID control ability orientation complications of work condition and Gao index sign of control request.People carried on an improvement to the PID control. Appeared various new PID controller.For complications object, it's control effect is far far above the normal regulations PID control.This text the main selection be two kinds of forerunner PID control calculate way:expert PID control calculate way and misty from whole settle PID control calculate way.Pure to typical model delay two rank system the object carry on control to imitate true.At chemical engineering, oil refining, metallurgy, glass...etc. some complications of industry engineering in the middle.Drive control object in addition to capacity delay,usually dissimilarity degree of existence pure delay.The process had pure delay drive generally accepted for is more difficult control of process.Therefore,The pure delay system has been be subjected to people of concern.The research become importance one of the topics,to this kind problem of research have importance of theories with actual meaning.We choice with pure delay system for research bine carry on contrast with normal regulations PID e forerunner PID control calculate way more ability orientation not line,hour become indetermination complications the control of the system request of conclusion.Keywords:Intelligence control; Expert PID control; Misty from whole settle PID control; Pure delay two rank system目录摘要 (I)ABSTRACT .......................................................... I I 第1章绪论 . (1)1.1课题背景与意义 (1)1.2PID概述 (2)1.2.1 PID控制原理 (2)1.2.2 单神经元PID控制器 (3)1.2.3 模糊自适应PID控制器 (4)1.2.4 专家PID控制器 (5)1.3.典型纯迟延二阶对象 (6)第2章专家式智能自整定PID控制 (8)2.1专家智能控制 (8)2.2专家式智能整定PID控制器的典型结构 (9)2.2.1 基于模式识别的专家式智能自整定PID控制器 (9)2.2.2 专家系统智能自整定PID控制器 (11)2.3专家PID控制原理 (13)第3章模糊PID控制 (16)3.1模糊控制 (16)3.1.1 模糊控制的基本原理 (16)3.1.2 模糊控制器 (17)3.1.3 模糊控制对非线性复杂函数的逼近 (20)3.1.4 模糊参数整定的基本思想 (20)3.1.5 模糊参数整定器的设计 (21)3.2模糊控制算法采样时间的选取 (25)第4章先进PID控制的MATLAB仿真及说明 (28)4.1MATLAB简介 (28)4.2仿真模型及条件 (29)4.2.1 应用对象及仿真条件选取 (29)4.2.2 仿真比较及分析 (29)结论 (32)参考文献 (33)附录 (35)致谢 .............................................. 错误!未定义书签。

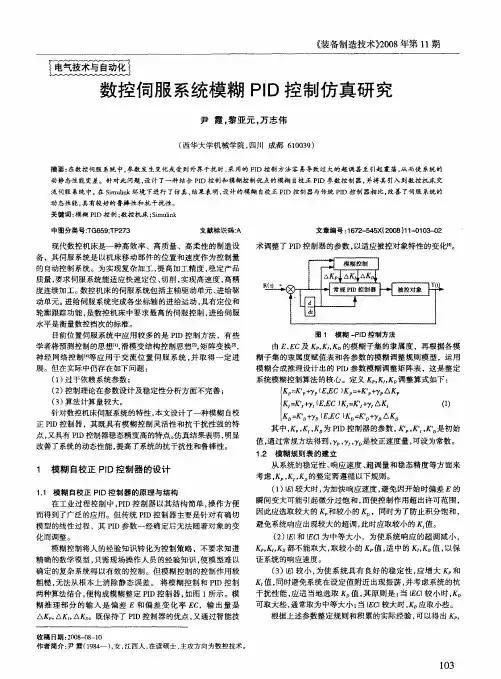

数控伺服系统模糊PID控制仿真研究
模糊合成推理设计 出的 PD参数模糊调整矩 阵表 ,这是整定 I
系统模糊控制算法 的核心 。定义 , , 调整算式如下 : K,
() 3 算法计算量较大。 针对数控机床伺服系统 的特性 , 本文设计 了一种模糊 自校 正 PD控制器 ,其既具有模糊控制灵活性和抗干扰性强 的特 I
可取大些 , 通常取为中等大 小 ; I I 当 E 较大时 , 应取小些。 C 根据上述参数整定规则和积累的实际经验 , 以得 出 , 可
两种算法结合 , 便构成模糊整定 PD控制器 , 图 1 I 如 所示 。模
糊 推理 部分 的输入 是偏 差 E和 偏差 变 化率 E C,输 出量 是 △ , ,△ 。既保持了 PD控 制器的优点 , △ , I 又通过智能技
点, 又具有 PD控制器稳态精度 高的特点。 I 仿真结果表明 , 明显
fPKpy {,C) = P7 △ K - ' PEE P+ 。 P P - 十 + { ’ {,c) , EE ’ △K , i Io DT {,C} - △ K = ’ oEE DKD +
避 免 系统 响应 出现 较 大 的超 调 , 时应 取 较 小 的 , 。 此 值
在工业过程控 制中 ,I PD控制器 以其 结构简单 , 操作方便
而得到了广泛 的应用。但传统 PD控制器主要是针对有确切 I 模型 的线 性过程 ,其 HD参数一经确定后无法随着对象 的变
化 而 调整 。
图 1 模 糊 一 I 制 方 法 PD控
由 E, C及 , , 的模糊子集 的隶属度 ,再根据各模 E 糊子集 的隶属度赋值表和各参数 的模糊调整规则模 型,运用
展 。但在实际 中仍存在 如下 问题 :
( ) 于依赖系统参数 ; 1过 () 2 控制理论在参数设计 及稳定性分析方 面不完善 ;

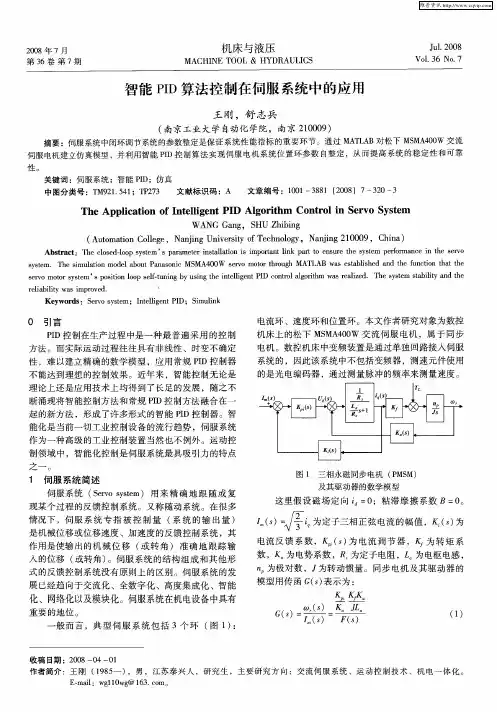

智能PID算法控制在伺服系统中的应用
1 伺 服 系统简 述
伺服系统 ( ev yt S r ss m)用 来 精确 地 跟 随或 复 o e 现某个过程 的反馈控制系统 。又称随动系统 。在很多 情况下 ,伺服 系 统专 指被 控 制 量 ( 统 的输 出量 ) 系 是机械位移或位移速度 、加速度 的反馈控制系统 ,其 作用是使输 出的机械 位移 ( 转角 ) 准 确地 跟踪 输 或 入 的位移 ( 或转角 ) 。伺服系统 的结构组成 和其他 形 式 的反馈控制系统没有原则上 的区别 。伺服系统 的发 展 已经趋 向于交流化 、全数字化 、高度集成化 、智能
( 南京 工业 大学 自动化 学 院 ,南京 200 ) 109
摘 要 :伺服 系统 中闭环调节系统的参数整定是保证 系统性 能指标 的重要 环节 。通 过 MA L B对 松下 MS 4 0 交 流 TA MA 0 W 伺 服电机建 立仿 真模 型 ,并利用智能 PD控 制算 法实 现伺服 电机 系统 位置环 参数 自整定 ,从 而 提高 系统 的稳 定性 和可 靠 I
Ab t a t T e co e o p s s m’ a a tri sal t n i mp r n i k p r t n u e t e s se p ro ma c n t e s r o sr c : h lsd1o yt e Sp rmee n tl i s i ot tl a o e s r h y tm ef r n e i h e v ao a n t s se T e smu ai n mo e b u a a o i MS v tm. h i lt d la o tP o n snc MA4 0 s r o moo h o g 0 W ev tr t ru h MAT AB w s e t bih d a d t e f n t n t a h L a sa l e n h u c i h tt e s o s r o moo y t m’ o i o o p s l t n n y u i g t ei tl g n I o t lag r h wa e l e . T es se s b l y a d t e e v tr s se sp st n lo ef u i g b s h n el e t D c nr l oi m sr ai d i - n i P o t z h y tm t i t n h a i rl b l y wa mp o e . ei i t si r v d a i Ke wo d : S r o s se ;I tl g n I y rs e v y tm n e l e t D; S mu i k i P i l n
《2024年电液伺服系统模糊PID控制仿真与试验研究》范文
《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言电液伺服系统是一种广泛应用于工业、航空、航天等领域的控制系统,其性能的优劣直接影响到整个系统的运行效果。
随着科技的发展,传统的PID控制已经无法满足复杂多变的控制需求,因此,研究新型的电液伺服系统控制策略具有重要的实际意义。
本文针对电液伺服系统,采用模糊PID控制策略进行仿真与试验研究,以期为实际应用提供理论依据。
二、电液伺服系统概述电液伺服系统主要由伺服阀、液压缸、控制器等部分组成。
其中,控制器是系统的核心部分,负责接收指令并输出控制信号。
传统的PID控制虽然简单有效,但在面对复杂多变的控制环境时,其控制效果往往不尽如人意。
因此,本文采用模糊PID控制策略,以提高电液伺服系统的控制性能。
三、模糊PID控制策略模糊PID控制是一种将模糊控制与PID控制相结合的控制策略。
该策略通过引入模糊逻辑,对PID控制的参数进行在线调整,以适应不同的控制环境。
具体而言,模糊PID控制通过建立模糊规则库,将控制误差和误差变化率作为输入,对PID控制的三个参数(比例系数、积分系数、微分系数)进行在线调整。
这样,在面对复杂多变的控制环境时,模糊PID控制能够根据实际情况自动调整参数,提高系统的控制性能。
四、仿真研究本文采用MATLAB/Simulink软件进行仿真研究。
首先,建立了电液伺服系统的仿真模型,包括伺服阀、液压缸、控制器等部分。
然后,将模糊PID控制策略应用于仿真模型中,与传统的PID控制进行对比。
仿真结果表明,在面对复杂多变的控制环境时,模糊PID控制的响应速度更快、超调量更小、稳态误差更低,具有更好的控制性能。
五、试验研究为了进一步验证模糊PID控制的实际效果,本文进行了试验研究。
首先,搭建了电液伺服系统的试验平台,包括伺服阀、液压缸、传感器等部分。
然后,将模糊PID控制策略应用于试验平台中,与传统的PID控制进行对比。
试验结果表明,模糊PID控制在面对实际工况时,同样具有更好的控制性能和更高的稳定性。
PID控制算法的MATLAB仿真应用
PID控制算法的MATLAB仿真应用首先,我们需要了解PID控制算法的原理。
PID控制算法由比例控制、积分控制和微分控制三部分组成。
比例控制是根据误差信号的大小与输出信号的差异来调节控制器输出信号的增益。
积分控制是根据误差信号的累积值来调节控制器输出信号的增益。
微分控制是根据误差信号的变化率来调节控制器输出信号的增益。
PID控制算法的输出信号可以表示为:u(t) = Kp * e(t) + Ki * ∫e(t) dt + Kd * de(t)/dt其中,e(t)是系统输入与目标值之间的误差信号,u(t)是控制器的输出信号,Kp、Ki和Kd分别是比例增益、积分增益和微分增益。
在MATLAB中使用PID控制算法进行仿真应用,可以按照以下步骤进行:1. 创建一个Simulink模型,可以通过在命令窗口中输入simulink打开Simulink库,然后从库中选择合适的模块进行建模。
在模型中,需要包括被控对象、PID控制器和反馈信号。
2. 配置PID控制器的参数。
在Simulink模型中,可以使用PID Controller模块配置PID控制器的参数,包括比例增益、积分增益和微分增益。
3. 配置被控对象的模型。
在Simulink模型中,可以使用Transfer Fcn模块来建立被控对象的传递函数模型,包括系统的输入和输出端口,以及系统的传递函数。
4. 配置反馈信号。
在Simulink模型中,可以使用Sum模块将被控对象的输出信号和控制器的输出信号相加,作为反馈信号传递给PID控制器。
5. 运行Simulink模型进行仿真。
在Simulink中,可以选择仿真的时间范围和时间步长,然后点击运行按钮开始仿真。
仿真结果可以在模型中的Scope或To Workspace模块中查看和分析。
6.通过调整PID控制器的参数来优化系统的稳定性和响应速度。
根据仿真结果,可以逐步调整PID控制器的比例增益、积分增益和微分增益,以达到期望的控制效果。
PID控制算法的matlab仿真
PID 控制算法的matlab 仿真PID 控制算法是实际工业控制中应用最为广泛的控制算法,它具有控制器设计简单,控制效果好等优点。
PID 控制器参数的设置是否合适对其控制效果具有很大的影响,在本课程设计中一具有较大惯性时间常数和纯滞后的一阶惯性环节作为被控对象的模型对PID 控制算法进行研究。
被控对象的传递函数如下:()1d sf Ke G s T sτ-=+ 其中各参数分别为30,630,60f d K T τ===。
MATLAB 仿真框图如图1所示。
1Out1Zero-Order HoldTransport Delay30630s+1Transfer FcnStep-K-Kp-K-Ki-K-Kdz (z-1)(z-1)zAdd图12 具体内容及实现功能2.1 PID 参数整定PID 控制器的控制参数对其控制效果起着决定性的作用,合理设置控制参数是取得较好的控制效果的先决条件。
常用的PID 参数整定方法有理论整定法和实验整定法两类,其中常用的实验整定法由扩充临界比例度法、试凑法等。
在此处选用扩充临界比例度法对PID 进行整定,其过程如下:1) 选择采样周期 由于被控对象中含有纯滞后,且其滞后时间常数为60d τ=,故可选择采样周期1s T =。
2) 令积分时间常数i T =∞,微分时间常数0d T =,从小到大调节比例系数K ,使得系统发生等幅震荡,记下此时的比例系数k K 和振荡周期k T 。
3) 选择控制度为 1.05Q =,按下面公式计算各参数:0.630.490.140.014p k i k d k s kK K T T T T T T ====通过仿真可得在1s T =时,0.567,233k k K T ==,故可得:0.357,114.17,32.62, 3.262p i d s K T T T ====0.0053.57p s i i p d d sK T K T K T K T ====按此组控制参数得到的系统阶跃响应曲线如图2所示。
数控机床伺服系统的模糊自整定PID仿真研究
( p r n fA tmain a d E e t c lE gn eig,Sc u n Unv ri fS in e a d E gn eig, De at to uo t n lcr a n ie r me o i n ih a ies y o ce c n n ie r t n Zg n ih a 4 0 0,C i a io gSc u n 6 3 0 hn )
修改 , 修改后 的参 数 取值 分 别 为 k +A k +△ 和 。 k ,
k d+ Ak 。
实现模 糊控 制器 的 最简 单 方法 是 将 模 糊控 制规
图 1 电 机 传 动 轴 负 载 模 型
则离 线转化 整 理 成 一 个 查 询 表 J 而 对 模 糊 控 制器 ,
文章 编 号 :0 1—2 6 2 1 ) 6—0 6 10 2 5( 0 2 0 0 7—0 4
数 控 机 床 伺 服 系统 的模 糊 自整 定 PD仿真 研 究 术 I
李 国志 , 小洪 , 任 任 兵
( 四川理 工学 院 自动 化 与 电子 信息 工程 学 院 , 四川 自贡 6 3 0 ) 400 摘要 : 以数 控机 床进 给伺 服 系统 为研 究对 象 , 结合 模 糊 控 制 和 PD调 节 的各 自优 点 , I 分析 研 究模 糊 PD控 制 器的 实现 方法 。运 用 M T A I A L B建 立应 用模 糊 PD控 制的 伺服 系统 仿 真模 型 , I 对模 糊 PD控 I
制 器的设 计 方法 与应 用效 果进行 了研 究探 讨 。仿 真 实验 结 果表 明模 糊 PD控 制 器 能 够很好 的 弥补 I 常规 PD控 制整 定 不 良、 能 欠佳和 适应 性 差的缺 点 , I 性 有效 地减 少 了系统响 应 的超 调 , 有 良好 的动 具
专家PID算法在伺服系统中的应用与仿真
第6期(总第157期)2009年12月机械工程与自动化M ECHAN I CAL EN G I N EER I N G & AU TOM A T I ON N o 16D ec 1文章编号:167226413(2009)0620061203专家P I D 算法在伺服系统中的应用与仿真郭 楠,李 智(桂林电子科技大学电子工程学院,广西 桂林 541004)摘要:介绍了采用专家P I D 算法控制伺服系统,详细论述了专家P I D 算法的控制规则,给出了用M A TLAB 仿真的算法结果,分析论证了专家P I D 算法相对于常规P I D 算法的优点。
关键词:专家P I D ;控制规则;仿真;伺服系统中图分类号:T P 273+15 文献标识码:A收稿日期:2009203212;修回日期:2009206221作者简介:郭楠(19802),男,河北廊坊人,硕士,主要从事智能控制算法、嵌入式运动控制器的研究。
0 引言近十几年,随着微处理技术的发展,国内外对智能控制的理论研究和应用研究十分活跃,智能控制技术发展迅速,如专家控制、自适应控制、模糊控制等,现已成为工业过程控制的重要组成部分。
智能控制与常规P I D 控制相结合,形成所谓智能P I D 控制,这种新型的控制方式已引起人们的普遍关注和极大兴趣,并已得到较为广泛的应用。
本文介绍了一种专家P I D 控制算法,它相对于常规P I D 算法具有动态性能好、稳态精度高的特点,且有较好的鲁棒性。
1 常规P I D 控制常规P I D 控制是一种线性控制,它根据给定值r (t )与实际输出值c (t )构成控制偏差e (t ),将偏差e (t )的比例(P )、积分(I )和微分(D )通过线性组合构成控制量,对被控制对象进行控制。
常规P I D 控制见图1。
图1 常规P I D 控制控制规律如下:u (t )=K p [e (t )+1T i ∫t0e (t )d t +T dd e (t )d t]。
《2024年电液伺服系统模糊PID控制仿真与试验研究》范文
《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言随着现代工业自动化和智能化的飞速发展,电液伺服系统作为高端技术装备的重要核心部件,在多个领域有着广泛的应用。
由于传统PID控制难以处理复杂的非线性系统和动态环境下的不确定性问题,为了进一步改善系统的性能和稳定性,本文提出了一种基于模糊PID控制的电液伺服系统控制策略。
本文将对该控制策略进行仿真与试验研究,并分析其性能和效果。
二、电液伺服系统概述电液伺服系统是一种以液压传动为基础,利用反馈原理和现代控制技术实现高精度、高响应速度的自动控制系统。
其工作原理是通过伺服阀将输入的电信号转换为液压能,驱动执行机构进行工作,同时通过传感器将执行机构的位移或速度等信息反馈给控制系统,形成闭环控制。
三、模糊PID控制策略针对电液伺服系统的非线性和不确定性问题,本文采用模糊PID控制策略。
该策略结合了传统PID控制和模糊控制的优势,通过引入模糊逻辑算法对PID参数进行在线调整,以适应系统的动态变化。
模糊PID控制策略包括模糊化、规则库、推理机和解模糊化等环节,能够根据系统的实时状态调整PID参数,提高系统的响应速度和稳定性。
四、仿真研究本文利用MATLAB/Simulink软件对电液伺服系统进行仿真研究。
首先建立了电液伺服系统的数学模型,然后分别对传统PID控制和模糊PID控制进行仿真对比。
仿真结果表明,在阶跃响应和正弦波跟踪等工况下,模糊PID控制具有更好的响应速度和稳定性,能够有效地抑制系统的超调和振荡。
五、试验研究为了进一步验证模糊PID控制在电液伺服系统中的效果,本文进行了实际试验研究。
试验中,我们将模糊PID控制策略应用于电液伺服系统,并与传统PID控制进行对比。
试验结果表明,在负载变化和外部环境干扰等复杂工况下,模糊PID控制能够保持较高的控制精度和稳定性,具有较好的鲁棒性。
六、结论本文针对电液伺服系统的非线性和不确定性问题,提出了一种基于模糊PID控制的控制策略。
实时仿真方法在伺服控制系统的应用研究的开题报告
实时仿真方法在伺服控制系统的应用研究的开题报告一、研究背景伺服控制系统是近年来广泛应用于机械控制领域的一种控制系统。
它的主要作用是控制电机输出的角度或位置,使其与给定的期望值相匹配,实现机械系统的精确控制。
目前伺服控制系统的发展已经步入了数字时代,随着数控技术的不断发展和完善,采用数字控制器的伺服控制系统已经成为了机械控制领域的重要发展方向。
在真实环境下测试伺服控制系统的效果十分困难,而实时仿真技术为我们提供了一种方便、快捷、安全的测试手段。
实时仿真技术可以利用计算机模拟物理过程,快速地生成系统实际运行时的状态,可以在数字系统进行前进行全面的测试,并预测不同条件下系统的性能。
二、研究目的本次研究旨在利用实时仿真技术,对伺服控制系统进行全面测试,对实际应用中可能出现的问题进行预测和解决,提高伺服控制系统的控制精度和可靠性。
本次研究将聚焦于:1.建立伺服控制系统仿真模型,包括物理模型、控制模型和传感器模型。
2.研究控制系统参数调节算法,通过仿真测试出最优参数组合,提高控制精度。
3.利用实时仿真技术,模拟伺服控制系统在不同工况下的运行状态,预测系统可能出现的问题,优化控制策略,提高系统可靠性。
三、研究内容1.建立伺服控制系统仿真模型本次研究将通过建立伺服电机、电子控制器、传感器等元器件组成的仿真模型,对控制系统进行全面仿真。
同时,本次研究将针对具体应用场景,设置不同的工况参数,分别测试系统在不同工况下的控制精度和稳定性。
2.参数调节算法研究本次研究将以PID算法为基础,通过实时仿真测试,利用遗传算法、模拟退火算法等高效参数调节算法,优化PID参数组合,提高控制精度。
3.伺服控制系统在不同工况下的仿真测试本次研究将针对伺服控制系统在不同载荷、不同频率下的响应特性进行仿真测试。
通过模拟实际工况,预测系统可能出现的问题,并优化控制策略,提高系统的可靠性。
四、研究意义1.本次研究将提高伺服控制系统的控制精度和可靠性,为机械控制领域的发展提供了重要支撑。
基于PID控制算法的电机位置伺服系统设计与优化
基于PID控制算法的电机位置伺服系统设计与优化目录:一、介绍二、电机位置伺服系统基本原理三、PID控制算法四、电机位置伺服系统的设计与优化4.1 确定系统需求4.2 模型建立与参数调整4.3 控制器设计与调整4.4 性能指标评估与优化五、结论一、介绍电机位置伺服系统是现代工业中常见的一种控制系统,通过对电机位置进行反馈控制,实现对电机运动的精确控制。
PID控制算法作为一种经典的控制算法,被广泛应用于电机位置伺服系统中。
本文将介绍基于PID控制算法的电机位置伺服系统的设计与优化。
二、电机位置伺服系统基本原理电机位置伺服系统的基本原理是通过控制电机的转子位置,使其达到期望位置。
系统由电机、传感器、控制器和负载组成。
传感器实时测量电机转子位置,并将测量值与期望位置进行比较,控制器根据误差调整电机的输出信号,驱动电机运动,使转子位置逐渐接近期望位置。
三、PID控制算法PID控制算法是一种经典的控制算法,由比例控制器(P)、积分控制器(I)和微分控制器(D)三部分组成。
比例控制器根据当前误差进行输出,其输出与误差成正比,可以快速缩小误差,但容易产生过冲。
积分控制器根据误差累积值进行输出,可以消除静差,但容易产生超调。
微分控制器根据误差变化速率进行输出,可以减小超调和振荡,但对系统噪声敏感。
PID控制器根据比例、积分和微分控制器的输出进行线性组合,最终输出控制信号驱动电机运动。
四、电机位置伺服系统的设计与优化4.1 确定系统需求在设计电机位置伺服系统之前,需要明确系统的需求,包括期望位置精度、运动速度、负载特性等。
这些需求将对后续的系统设计和参数调整造成重要影响。
4.2 模型建立与参数调整建立电机位置伺服系统的数学模型是优化系统性能的重要步骤。
通过对电机、传感器和负载进行建模,可以得到系统的传递函数,进而可以进行参数调整和控制器设计。
参数调整是电机位置伺服系统设计的关键环节。
通过试验和仿真等手段,可以调整系统的比例、积分和微分系数,以达到期望的控制性能。
伺服系统中的控制算法研究
伺服系统中的控制算法研究伺服系统是指将电机、传感器和控制器等组成一个闭环系统,实现精确控制的系统。
在工业自动化领域,伺服系统被广泛应用于各种机器人、机床、包装设备等设备中,可以实现高速、高精度、高效的动作控制。
伺服系统的核心是控制算法,它可以根据传感器反馈的位置/速度/力等信息,计算出电机所需的控制信号,从而实现所需的运动。
本文将着重介绍伺服系统常用的P控制、PI控制和PD控制算法,并比较它们的优劣势。
同时,还将介绍最近比较受关注的模糊控制算法和神经网络控制算法,并探讨它们在伺服系统中的应用前景。
一、P控制算法P控制算法是伺服系统中最简单的一种算法。
它基于位置偏差和控制增益的乘积来计算电机控制信号。
其数学模型可以用以下公式表示:U(t) = Kp (R(t) - P(t))其中,U(t)为电机控制信号,Kp为控制增益,R(t)为目标位置,P(t)为当前位置。
P控制算法的优势是简单易实现,计算速度快,对系统稳定性的影响较小。
缺点是只能解决位置偏差,不能考虑速度/加速度等因素,难以应用于复杂的伺服系统中。
二、PI控制算法PI控制算法在P控制算法的基础上,增加了积分项来消除系统的稳态误差。
其数学模型可以用以下公式表示:U(t) = Kp (R(t) - P(t)) + Ki ∫[0,t](R(τ) - P(τ))dτ其中,Ki为积分增益,∫[0,t](R(τ) - P(τ))dτ为滞后误差。
相对于P控制算法,PI控制算法具有更好的稳定性和跟踪精度。
但是,它也容易产生过调振荡或者欠调振荡现象,需要对控制增益和积分增益进行调整。
三、PD控制算法PD控制算法是在P控制算法的基础上,增加了微分项,使得系统对目标位置的达成速度更快,同时也增加了系统的稳定性。
其数学模型可以用以下公式表示:U(t) = Kp (R(t) - P(t)) + Kd(dP/dt)其中,Kd为微分增益,dP/dt为位置的变化率。
PD控制算法的优势在于即使在系统加速或减速时,也能保持良好的稳定性。
带智能补偿的模糊PID控制在伺服系统中的应用
Ce r lSo h Uni r iy nta ut ve s t
摘
要: 针对常 规P D I 及模 糊P D 制在交 流伺 服电 I控
握控制对 象精确数学模型 , 只需要根据人工控制 规则 、 控制思想来组织控制决策表, 然后 由该表 决定控制器的控制量。 而单神经元具有 自 学习和
K 比例 因子 ; 一
模 糊控制器的输入变 量E 和E 首先要通过 C
量化因子转换到输入变量论域范围, 再根据相应 的隶属 函数转换 到模 糊控制器输 入论 域 , 本文
采用三角形隶属函数, 输入变量论域定义为:
{ } { } {6 一 , 4 一 ,2 一, 0 0 l E = EC = 一 , 5 一 , 3 一 , 1 一 , , ,
维普资讯
研究与交流
带智 能补偿 的模 糊P D控 制在伺 服 系统 中的应 用 I
张 少华 周 国荣
中南 大学 ( 10 3) 4 08
Ap i a i n o z yPI Co t o t n e lg n m pe a i n i e v y t m plc to fFu z D n r lwih I t li e tCo ns to n S r o S s e
a d b t rr b s n s swe 1 n e t o u t e sa l. e Ke wo d :S r n e n c n r l F z y S n l e - y r s to g r i o to u z i g e n u r n Co e s t n o mp n ai o
2 3 4 5 6 , ,,,}
《2024年电液伺服系统模糊PID控制仿真与试验研究》范文
《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言随着现代工业和自动化技术的发展,电液伺服系统作为一种重要且复杂的高性能控制体系,已经广泛运用于众多工业领域,如机器人制造、工程机械和航天器控制系统等。
其中,控制算法的优化和改进是提高电液伺服系统性能的关键。
传统的PID控制算法在许多情况下已经无法满足高精度、高速度和高稳定性的要求。
因此,本文将探讨一种新型的模糊PID控制算法在电液伺服系统中的应用,并对其进行仿真与试验研究。
二、电液伺服系统概述电液伺服系统是一种基于电信号控制液压驱动的高效能控制系统。
它由传感器、执行器、控制器等部分组成,能够快速、精确地响应控制信号,具有较高的运动控制性能。
然而,由于其复杂性,其控制系统在受到多种因素的影响下容易发生扰动,因此对控制算法提出了较高的要求。
三、模糊PID控制算法原理及设计1. 模糊PID控制算法原理:该算法是一种将模糊控制和传统PID控制相结合的控制算法。
模糊控制能够处理不确定性和非线性问题,而PID控制则具有精确的响应和稳定的性能。
通过将两者结合,可以有效地提高系统的响应速度和稳定性。
2. 模糊PID控制算法设计:在设计中,我们首先确定了系统的输入和输出变量,然后通过模糊逻辑推理和PID算法相结合的方式对系统的控制参数进行动态调整。
该算法通过不断学习和调整模糊规则库和PID参数,实现了对系统的最优控制。
四、仿真研究本文使用MATLAB/Simulink软件对电液伺服系统进行了仿真研究。
通过将模糊PID控制算法应用于电液伺服系统模型中,我们发现该算法在面对不同扰动时能够快速、准确地调整控制参数,使得系统具有更高的响应速度和稳定性。
与传统的PID控制算法相比,模糊PID控制算法在许多情况下表现出更好的性能。
五、试验研究为了验证仿真结果的准确性,我们在实际电液伺服系统中进行了试验研究。
试验结果表明,模糊PID控制算法在实际应用中同样表现出较高的响应速度和稳定性。
基于MATLAB环境下智能PID纠偏控制算法的仿真分析
根 据系 统 的工作情 况 和参 考文 献 带人 对应 参 数得 到 系
统 的传 递 函数 :
X () S
一
23 . 5 5 63
() s
003s . l 7 +1 1 +7 s .s 3
21 年第6 00 期
文 章 编 号 :O l一 2 5 2 1 ) 6— 0 3— 3 lO 2 6 ( 00 0 0 4 0
・ 制与检测 ・ 控
基于 MA L B环境 下智 能 PD纠 偏 控 制 算 法 的 仿真 分析 TA I
张卓 , 贾晨 辉
( 河南科 技 大学 机 电工程 学院 , 南 洛 阳 河 4 10 ) 7 0 3
为 了 消 除 PD 参 数 调 整 带 来 的 繁 琐 工 作 , 服 参 I 克
数调整 的不确 定 性 , 寻求 到 最 佳参 数 , 决 以 上 问题 , 解
本 文 给 出 了 在 Ma a t b环 境 下 , 智 能 PD 纠 偏 控 制 算 l 对 I 法 的 设 计 和 仿 真 , 现 了控 制 参 数 的 优 化 和 仿 真 验 证 , 实
关 键 词 : al ; 能 PD; 偏 控 制 M tb 智 a I 纠 中 图 分 类 号 : H1 ; G 5 T 6 T 6 文献 标识 码 : A
Si ul to n l s s o nt l g n D m a i n A a y i f I e l e t PI Cor c i i r tve Co r lA l o ihm nt o g r t Ba e n M A TLAB sd o
O 引 言
跑 偏 问 题 在 带 材 收 放 过 程 中 突 出 存 在 , 重 影 响 严 到 生 产 质 量 和 效 率 。 纠 偏 控 制 自 然 成 为 我 们 研 究 的 现
智能控制中PID控制器的运用及其仿真【文献综述】
毕业设计文献综述电气工程与自动化智能控制中PID控制器的运用及其仿真当今的自动控制技术都是基于反馈的概念。
反馈理论的要素包括三个部分:测量、比较和执行。
测量关心的变量,与期望值相比较,用这个误差纠正调节控制系统的响应。
这个理论和应用自动控制的关键是,做出正确的测量和比较后,如何才能更好地纠正系统。
PID(比例-积分-微分)控制器作为最早实用化的控制器已有50多年历史,现在仍然是应用最广泛的工业控制器。
PID控制器简单易懂,使用中不需精确的系统模型等先决条件,因而成为应用最为广泛的控制器。
然而由于现代工业生产过程日益复杂,被控对象往往具有不同程度的非线性模型不确定性和参数时变性,常规的PID控制对过程的精确控制则显得力不从心。
所以随着控制系统的发展,智能控制在近年来得到了长足的发展。
将智能控制和常规的PID控制方法相结合,利用智能控制对PID控制的参数进行整定,形成了许多智能PID控制器。
智能PID控制器不但具有传统PID控制直观实现简单和鲁棒性好等特点,而且智能控制具有对复杂系统进行有效的全局控制的能力和自学习自组织和自适应能力。
PID控制是控制工程中技术成熟、应用广泛的一种控制策略,经过长期的工程实践,已形成了一套完整的控制方法和典型的结构。
它不仅适用于数学模型已知的控制系统中,而且对于大多数数学模型难以确定的工业过程也可应用,在众多工业过程控制中取得了满意的应果。
在当前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志的条件下,控制理论的发展也经历了经典控制理论、现代控制理论和智能控制理论三个阶段。
自动控制系统可分为开环控制系统和闭环控制系统。
一个控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。
控制器的输出经过输出接口、执行机构,加到被控系统上;控制系统的被控量,经过传感器、变送器、通过输入接口送到控制器。
不同的控制系统,其传感器、变送器、执行机构是不一样的。
目前,PID控制及其控制器或智能PID控制器(仪表)已经很多,产品已在工程实际中得到了广泛的应用,有各种各样的PID控制器产品,各大公司均开发了具有PID参数自整定功能的智能调节器,其中PID 控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。
自动化控制中的智能PID控制算法研究
自动化控制中的智能PID控制算法研究智能PID控制算法是自动化控制领域中重要的研究方向之一。
PID (Proportional-Integral-Derivative,比例-积分-微分)控制器是一种经典的控制算法,广泛应用于各种工业过程和系统中。
然而,传统的PID控制算法存在一些问题,例如参数调节困难、适应性较低等。
为了提高控制系统的性能和稳定性,研究者们提出了各种智能PID控制算法,如模糊PID控制、神经网络PID控制等。
模糊PID控制是一种基于模糊逻辑的自适应控制方法。
它将模糊逻辑与PID控制相结合,实现了参数的自动调节和系统的自适应控制。
模糊PID控制器通过模糊化输入信号、模糊化输出信号和模糊化的规则库来实现控制。
它能够处理非线性和时变系统,并具有良好的鲁棒性和适应性。
模糊PID控制算法的研究主要集中在模糊规则库的设计和优化、模糊细化和解模糊等方面。
神经网络PID控制是一种基于神经网络的自适应控制方法。
它通过训练神经网络来实现控制系统的自适应性。
神经网络PID控制器通常由两部分组成:前向传递神经网络和PID控制器。
前向传递神经网络负责将输入信号映射到控制信号,而PID控制器则负责实现控制器的功能。
神经网络PID控制算法的关键是神经网络的训练和更新。
通过不断调整神经网络的权值和阈值,使得神经网络能够逼近系统的动态特性和控制要求。
除了模糊PID控制和神经网络PID控制外,还有其他一些智能PID控制算法。
例如,基于遗传算法的PID控制、基于人工免疫系统的PID控制等。
这些算法利用优化算法和智能算法来寻找最优的控制参数和控制策略,从而实现对系统的精确控制。
智能PID控制算法在自动化控制中的应用非常广泛。
它可以应用于机械制造、化工、电力、交通等领域中的各种控制系统。
智能PID控制算法能够提高控制系统的稳定性、响应速度和控制精度,提高生产效率和产品质量。
此外,智能PID控制算法还具有良好的鲁棒性和适应性,能够适应不同的工况和环境变化。
智能PID控制器控制算法及其仿真研究
智能PID控制器控制算法及其仿真研究
陈玉;王静平;奚琳
【期刊名称】《工程与试验》
【年(卷),期】2009(049)001
【摘要】介绍基于仿人智能控制的PID控制器,先在Matlab仿真环境下,以控制炉温为例,简单分析证明了仿人智能PID控制算法较传统的PID算法的优越性.将仿人智能PID算法简化成单片机应用程序,自行设计了智能PID控制器.此控制器具有较好的控制效果和兼容性,可支持标准的串口通讯协议,结构简单、价格低廉.
【总页数】4页(P66-69)
【作者】陈玉;王静平;奚琳
【作者单位】安徽工程科技学院机械系,先进数控和伺服驱动技术安徽省重点实验室,安徽,芜湖,241000;安徽工程科技学院机械系,先进数控和伺服驱动技术安徽省重点实验室,安徽,芜湖,241000;安徽工程科技学院机械系,先进数控和伺服驱动技术安徽省重点实验室,安徽,芜湖,241000
【正文语种】中文
【中图分类】TP273+.5
【相关文献】
1.船舶动力定位智能PID控制器设计与仿真研究 [J], 李众;郭丹丹
2.智能PID控制器及其在锅炉过热汽温自适应控制中的仿真研究 [J], 符岳全;侯国莲;李泉
3.智能PID控制器优化仿真研究 [J], 李渊
4.一种新型神经网络智能PID控制器的仿真研究 [J], 韩璞;郭鹏
5.智能PID控制算法在跟踪伺服控制中的仿真研究 [J], 靳林勇;曹晓辉;葛辉
因版权原因,仅展示原文概要,查看原文内容请购买。
