红外吸收光谱解析汇总(波谱分析)
红外吸收光谱的解析

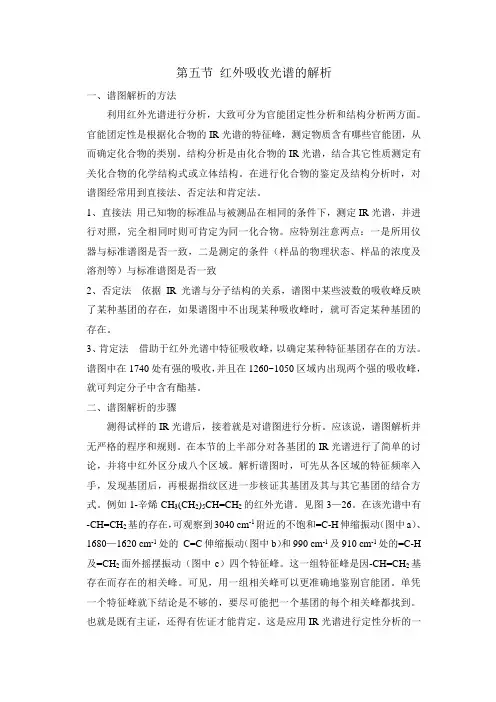

第五节红外吸收光谱的解析一、谱图解析的方法利用红外光谱进行分析，大致可分为官能团定性分析和结构分析两方面。
官能团定性是根据化合物的IR光谱的特征峰，测定物质含有哪些官能团，从而确定化合物的类别。
结构分析是由化合物的IR光谱，结合其它性质测定有关化合物的化学结构式或立体结构。
在进行化合物的鉴定及结构分析时，对谱图经常用到直接法、否定法和肯定法。
1、直接法用已知物的标准品与被测品在相同的条件下，测定IR光谱，并进行对照，完全相同时则可肯定为同一化合物。
应特别注意两点：一是所用仪器与标准谱图是否一致，二是测定的条件（样品的物理状态、样品的浓度及溶剂等）与标准谱图是否一致2、否定法依据IR光谱与分子结构的关系，谱图中某些波数的吸收峰反映了某种基团的存在，如果谱图中不出现某种吸收峰时，就可否定某种基团的存在。
3、肯定法借助于红外光谱中特征吸收峰，以确定某种特征基团存在的方法。
谱图中在1740处有强的吸收，并且在1260~1050区域内出现两个强的吸收峰，就可判定分子中含有酯基。
二、谱图解析的步骤测得试样的IR光谱后，接着就是对谱图进行分析。
应该说，谱图解析并无严格的程序和规则。
在本节的上半部分对各基团的IR光谱进行了简单的讨论，并将中红外区分成八个区域。
解析谱图时，可先从各区域的特征频率入手，发现基团后，再根据指纹区进一步核证其基团及其与其它基团的结合方式。
例如1-辛烯CH3(CH2)5CH=CH2的红外光谱。
见图3—26。
在该光谱中有-CH=CH2基的存在，可观察到3040 cm-1附近的不饱和=C-H伸缩振动（图中a）、1680—1620 cm-1处的C=C伸缩振动（图中b）和990 cm-1及910 cm-1处的=C-H 及=CH2面外摇摆振动（图中c）四个特征峰。
这一组特征峰是因-CH=CH2基存在而存在的相关峰。
可见，用一组相关峰可以更准确地鉴别官能团。
单凭一个特征峰就下结论是不够的，要尽可能把一个基团的每个相关峰都找到。
红外光谱谱图解析完整版
X—Y伸缩， X—H变形振动区
2020/4/1
2、确定分子官能团和基团的吸收峰
（1） X—H伸缩振动区（4000 2500 cm-1 ） ① —O—H 3650 3200 cm-1 确定 醇、酚、酸 在非极性溶剂中，浓度较小（稀溶液）时，峰形尖锐，强吸收；
中红外区： 远红外区：纯转动能 级跃迁，变角、骨架 振动；异构体、金属 有机物、氢键
2020/4/1
一、认识红外光谱图
2020/4/1
1、红外光谱图
峰强：Vs（Very strong）： 很强；s（strong）：强； m（medium）：中强； w（weak）：弱。 峰形：表示形状的为宽峰、尖峰 、肩峰、双峰等类型
变形振动 亚甲基
2020/4/1
甲基的振动形式
伸缩振动 甲基：
对称 υs(CH3) 2870 ㎝-1
变形振动 甲基
2020/4/1
对称δs(CH3)1380㎝-1
不对称 υas(CH3) 2960㎝-1
不对称δas(CH3)1460㎝-1
二、解析红外光谱图
2020/4/1
一个未知化合物仅用红外光谱解析结构是十分困难的。一般在光谱解析
前，要做未知物的初步分析 红外光谱谱图的解析更带有经验性、灵活性。 解析主要是在掌握影响振动频率的因素及各类化合物的红外特征吸收谱
带的基础上，按峰区分析，指认某谱带的可能归属，结合其他峰区的相关 峰，确定其归属。
在此基础上，再仔细归属指纹区的有关谱带，综合分析，提出化合物的 可能结构。
必要时查阅标图谱或与其他谱（1H NMR，13C NMR，MS）配合， 确证其结构。
2020/4/1
红外吸收光谱分析1
R-C≡CH R-C≡N
2100-2140cm-1 2240-2260 cm-1 ( 强且尖锐与O 相毗邻，则变弱）
与苯核或
2220-2230cm-1
不饱和键共轭
25
LOGO
26
LOGO
27
LOGO
3.双键伸缩区（1900-1200cm-1)
链烯（－C=C-)的伸缩振动出现在1680-1620cm-1， 其强度与R1,吸收峰出现在1740-1720 cm-1，其中，醛比酮略高 10-15cm-1,但这不是鉴别二者的依据。醛的C-H 伸缩振动出现在 2820 和2720cm-1 ， 为中等强峰， 后者较尖锐，易于辨别。因 此可将C=O 伸缩振动以及2720cm-1 峰判定醛的存在。
33
LOGO
9
LOGO
亚甲基的振动：
10
LOGO
每种简正振动都有其特定的振动频率，似乎都应有 相应的红外吸收带。实际上，绝大多数化合物在红 外光谱图上出现的峰数远小于理论上计算的振动数， 这是由如下原因引起的： （1）没有偶极矩变化的振动，不产生红外吸收； （2）相同频率的振动吸收重叠，即简并； （3）仪器不能区别频率十分接近的振动，或吸收带
51
LOGO
（2）共轭效应(C效应) 共轭效应使共轭体系中的电子云密度平均化，结果使原来
的双键略有伸长(即电子云密度降低)、力常数减小，使其吸收 频率向低波数方向移动。例如酮的c=o，因与苯环共扼而使c=o 的力常数减小，振动频率降低。
内容
1
概述
2 红外光谱的特征性，基团频率 3 影响基团频率位移的因素
4 谱图解析
5 红外光谱仪
1
LOGO
一、概述
31
手把手教你红外光谱谱图解析
手把手教你红外光谱谱图解析一、红外光谱的原理[1]1. 原理样品受到频率连续变化的红外光照射时，分子吸收其中一些频率的辐射，分子振动或转动引起偶极矩的净变化，是振-转能级从基态跃迁到激发态，相应于这些区域的透射光强减弱，透过率T%对波数或波长的曲线，即为红外光谱。
辐射→分子振动能级跃迁→红外光谱→官能团→分子结构2.红外光谱特点红外吸收只有振-转跃迁，能量低；除单原子分子及单核分子外，几乎所有有机物均有红外吸收；特征性强，可定性分析，红外光谱的波数位置、波峰数目及强度可以确定分子结构；定量分析；固、液、气态样均可，用量少，不破坏样品；分析速度快；与色谱联用定性功能强大。
3.分子中振动能级的基本振动形式红外光谱中存在两类基本振动形式：伸缩振动和弯曲振动。
图一伸缩振动图二弯曲振动二、解析红外光谱图1.振动自由度振动自由度是分子独立的振动数目。
N个原子组成分子，每个原子在空间上具有三个自由度，分子振动自由度F=3N-6(非线性分子)；F=3N-5(线性分子)。
为什么计算振动自由度很重要，因为它反映了吸收峰的数量，谱带简并或发生红外非活性振动使吸收峰的数量会少于振动自由度。
U=0→无双键或环状结构U=1→一个双键或一个环状结构U=2→两个双键，两个换，双键+环，一个三键U=4→分子中可能含有苯环U=5→分子中可能含一个苯环+一个双键2.红外光谱峰的类型基频峰：分子吸收一定频率红外线，振动能级从基态跃迁至第一振动激发态产生的吸收峰，基频峰的峰位等于分子或者基团的振动频率，强度大，是红外的主要吸收峰。
泛频峰：分子的振动能级从基态跃迁至第二振动激发态、第三振动激发态等高能态时产生的吸收峰，此类峰强度弱，难辨认，却增加了光谱的特征性。
特征峰和指纹峰：特征峰是可用于鉴别官能团存在的吸收峰，对应于分子中某化学键或基团的振动形式，同一基团的振动频率总是出现在一定区域；而指纹区吸收峰特征性强，对分子结构的变化高度敏感，能够区分不同化合物结构上的微小差异。
红外吸收光谱分析法 红外谱图解析
顺式烯 乙烯基烯 亚乙烯基烯
08:12:21
R1 H R1 H R1 R2
1660cm-1
1660-1630cm-1
中强，尖
总结
ⅰ 分界线1660cm-1 ⅱ 顺强，反弱
ⅲ 四取代（不与O，N等相连）无υ
ⅳ 端烯的强度强
（C=C）峰
ⅴ共轭使υ
下降20-30 cm-1 （C=C）
H C C R R1 C C R2
08:12:21
υ υ
C C
2140-2100cm-1 （弱） 2260-2190 cm-1 （弱）
C C
c)C-H 变形振动(1000-700 cm-1 )
面内变形（=C-H）1400-1420 cm-1 （弱） 面外变形（=C-H） 1000-700 cm-1 （有价值）
R1 H R1 R2 R1 R2 C C R4
O—H，C—O
a)-OH 伸缩振动(>3600 cm-1) b)碳氧伸缩振动(1100 cm-1)
C Cα C Cα′ C C Cα″ β
υ
（C-O）
OH
υ
游 离 仲-OH 醇， 叔-OH 酚 酚-OH 伯-OH
（—OH） 3640cm-1 3630cm-1 3620cm-1 3610cm-1
1050 cm-1 1100 cm-1 1150 cm-1 1200 cm-1
第四章 红外吸收光谱分 析法
infrared absorption spec-troscopy，IR
一、红外谱图解析
analysis of infrared spectrograph
二、未知物结构确定
structure determination of compounds
红外吸收光谱解析汇总(波谱分析)

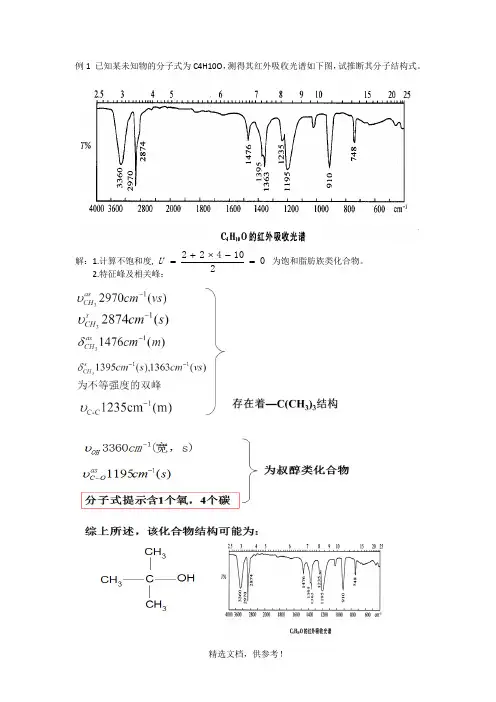

解：1.计算不饱和度,为饱和脂肪族类化合物。
2.特征峰及相关峰：
例2某未知物的分子式为C10H10O4，测得其红外吸收光谱如图，试推断其分子结构式。
例3、一化合物分子式为C14H12，试根据IR光谱推断其结构式。
例4一化合物的分子式为C8H10O，试根据红外光谱，推断其结构。
例5一化合物的分子式为C11H12O分子式为C8H7N。红外光谱如下，推断其结构。
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）
红外吸收光谱的解析.
红外吸收光谱法第一节概述一、红外光谱测定的优点20世纪50年代初期，红外光谱仪问世，揭开了有机物结构鉴定的新篇章。
到了50年代末期，已经积累了大量的红外光谱数据，到70年代中期，红外光谱法成为了有机结构鉴定的重要方法。
红外光谱测定的优点：1、任何气态、液态、固态样品都可以进行红外光谱的测定，这是核磁、质谱、紫外等仪器所不及的。
2、每种化合物均有红外吸收，又有机化合物的红外光谱可以获得丰富的信息。
3、常规红外光谱仪价格低廉，易于购置。
4、样品用量小。
二、红外波段的划分δ=104/λ（λnm δcm -1）红外波段范围又可以进一步分为远红外、中红外、近红外波段波长nm 波数cm -1近红外 0.75~2.5 13300~4000中红外 2.5~15.4 4000~650远红外 15.4~830 650~12三、红外光谱的表示方法红外光谱图多以波长λ（nm ）或波数δ（cm -1）为横坐标，表示吸收峰的位置，多以透光率T%为纵坐标，表示吸收强度，此时图谱中的吸收―峰‖，其实是向下的―谷‖。
一般吸收峰的强弱均以很强（ε大于200）、强（ε在75-200）、中（ε在25-75）、弱（ε在5-25）、很弱（ε小于5），这里的ε为表观摩尔吸收系数红外光谱中吸收峰的强度可以用吸光度（A ）或透过率T%表示。
峰的强度遵守朗伯-比耳定律。
吸光度与透过率关系为所以在红外光谱中―谷‖越深（T%小），吸光度越大，吸收强度越强。
第二节红外吸收光谱的基本原理一、分子的振动与红外吸收任何物质的分子都是由原子通过化学键联结起来而组成的。
分子中的原子与化学键都处于不断的运动中。
它们的运动，除了原子外层价电子跃迁以外，还有分子中原子的振动和分子本身的转动。
这些运动形式都可能吸收外界能量而引起能级的跃迁，每一个振动能级常包含有很多转动分能级，因此在分子发生振动能级跃迁时，不可避免的发生转动能级的跃迁，因此无法测得纯振动光谱，故通常所测得的光谱实际上是振动-转动光谱，简称振转光谱。
第三章-红外吸收光谱分析-1
由于分子非谐振性质，各倍频峰并非正好是基频峰的 整数倍，而是略小一些。
HCl的基频峰和倍频峰
基频峰（V0→1） 二倍频峰（ V0→2 ） 三倍频峰（ V0→3 ） 四倍频峰（ V0→4 ） 五倍频峰（ 0→5 ）
折合质量μ的影响
对于相同化学键的基团，波数与折合 质量μ平方根成反比。例如C-C、C-O、 C-N键的力常数相近，但折合质量不同。
μ ： C-C < C-N < C-O 1430 cm-1 1330 cm-1 1280 cm-1
第三章 红外吸收光谱分析
3.2 基本原理 3.2.3 多原子分子振动
在红外吸收光谱上除基频峰外，还有振动能级由基 态（ V =0）跃迁至第二激发态（ V =2）、第三激 发态（ V =3），所产生的吸收峰称为倍频峰。
除此之外，还有合频峰（1+2，21+2，），差 频峰（ 1-2，21-2， ）等，这些峰多数很弱， 一般不容易辨认。
倍频峰、合频峰和差频峰统称为泛频峰。
通过试样后的红外光在一些波数范围减弱，在 另一些波数范围内仍然较强，用仪器记录该试 样的红外吸收光谱，进行样品的定性和定量分 析。
第三章 红外吸收光谱分析
3.2 基本原理 3.2.2 双原子分子的振动
红外光谱是由于分子振动能级的跃迁（同时伴有转动能级跃迁） 而产生，即分子中的原子以平衡位置为中心作周期性振动，其振 幅非常小。这种分子的振动通常想象为一根弹簧联接的两个小球 体系，称为谐振子模型。这是最简单的双原子分子情况，如下图 所示。
EL=hL 产生红外吸收光谱的第一条件为：
EL =△Ev hL = △Vh 即 L= △V
波谱解析红外光谱
红外区处于UV-可见和微波区之间，是波长为 0.5um-1000um范围内的电磁辐射可分为： a.近红外区：12500～4000cm-1，主要用于研 究O-H、N-H、C-N键的振动倍频与组频。 b.中红外区：4000 ～400cm-1，主要用于大部 分有机分子的振动基频，即常见的光谱。 c.远红外区： 400～25cm-1，转动光谱及重原 子成键的振动
2.不饱和烃和芳烃C-H伸缩振动:3300-3000cm-1
区别不饱和与饱和烃的重要区域: 不饱和烃> 3000cm-1 烯烃< 3000cm-1
芳烃
ν=C-H 3030cm-1
炔烃类< 3300cm-1 烯烃 3040- 3010cm-1 =C-H伸缩振动, 在判断是否烯烃类方面有重要意 义。
6.样品物理状态的影响
同一样品在测定时若物理状态不同，吸收峰会发生不 同程度的差异。 固态样品晶型不同，其谱图常有较大差异。 7.溶剂及温度 溶剂极性增加，极性基团的伸缩振动频率常降低。 温度上升，带形变宽，带数减少。温度下降，谱型窄 而尖。
五. 红外吸收峰的强度 红外光谱用百分透光率(T)表示峰强;
2）场效应（field effects）
在空间相近的两个基团，通过空间静电场的作用传
递，这种影响方式称为场效应。
_ 互斥
O
O _ Br
Br
3）环的张力 对环外双键的影响与环内或开链双键相反，因为环 的键角越小，环外双键碳的S轨成分越多，使双键伸 缩振动所需能量增加，所以波数是升高的。
CH2 VC=C 1651 1657 CH2 1690 CH2 CH2 1750
芳环骨架振动(1600-1450cm-1) 典型的芳环骨架振动在此区域有二组吸收峰 第一组主峰:1625- 1575cm-1(主要在1600±5cm-1) 副峰: 1585cm-1(1600-1560)特点:较主峰弱 第二组主峰: 1500cm-1 副峰: 1450cm-1 由于取代基取代方式及电性不同,可引起峰位置与 强度发生变化,常见此区域峰数<4
红外波谱分析
第一节：概述1、红外吸收光谱与紫外吸收光谱一样是一种分子吸收光谱。
红外光的能量（△E=0.05-1.0ev）较紫外光（△E=1-20ev）低，当红外光照射分子时不足以引起分子中价电子能级的跃迁，而能引起分子振动能级和转动能级的跃迁，故红外吸收光谱又称为分子振动光谱或振转光谱。
2、红外光谱的特点：特征性强、适用范围广。
红外光谱对化合物的鉴定和有机物的结构分析具有鲜明的特征性，构成化合物的原子质量不同、化学键的性质不同、原子的连接次序和空间位置不同都会造成红外光谱的差别。
红外光谱对样品的适用性相当广泛，无论固态、液态或气态都可进行测定。
3、红外光谱波长覆盖区域：0.76 mm ~ 1000mm.红外光按其波长的不同又划分为三个区段。
（1）近红外：波长在0.76-2.5mm之间（波数12820-4000cm-1）（2）中红外：波长在2.5-25mm（在4000-400 cm-1）通常所用的红外光谱是在这一段的（2.5-15mm，即4000-660 cm-1）光谱范围，本章内容仅限于中红外光谱。
（3）远红外：波长在25~1000mm（在400-10 cm-1）转动光谱出现在远红外区。
4、红外光谱图：当物质分子中某个基团的振动频率和红外光的频率一样时，分子就要吸收能量，从原来的振动能级跃迁到能量较高的振动能级，将分子吸收红外光的情况用仪器记录，就得到红外光谱图。
5、红外光谱表示方法：（1）红外光谱图红外光谱图以透光率T ％为纵坐标，表示吸收强度，以波长l ( mm) 或波数s (cm-1)为横坐标，表示吸收峰的位置，现主要以波数作横坐标。
波数是频率的一种表示方法（表示每厘米长的光波中波的数目）。
通过吸收峰的位置、相对强度及峰的形状提供化合物结构信息，其中以吸收峰的位置最为重要。
（2）将吸收峰以文字形式表示：如下图可表示为，3525cm-1（m)，3097cm-1(m)，1637cm-1(s)。
这种方法指出了吸收峰的归属，带有图谱解析的作用。
红外光谱分析全解
2、液体样品（液膜法）：液体样品常用液膜 法。该法适用于不易挥发(沸点高于80 C)的 液体或粘稠溶液。使用两块KBr或NaCl盐片， 将液体滴1-2滴到盐片上，用另一块盐片将 其夹住，用螺丝固定后放入样品室测量。测 定时需注意不要让气泡混入，螺丝不应拧得 过紧以免窗板破裂。使用以后要立即拆除， 用脱脂棉沾氯仿、丙酮擦净。
透过率/%
4000 80 70 60 50 40 30 20 10
0 -10
4000
高岭石{Al4[Si4O10](OH)8 }红外吸收光谱
3500
3000
2500
2000
1500
1000
500 80
70
60
50
40
30
20
10
0
3500
3000
2500
2000
波 数/cm-1
1500
1000
-10 500
（3）谱带的强度：与样品的厚度、种类及其 含量有关，与偶极矩变化有关。IR可对某一 基团定量分析。 （4）谱带的形状：与结晶程度及相对含量有 关。结晶差说明晶体结构中键长与键角有差 别，引起振动频率有一定变化范围，每一谱 带形状就不稳定。可用半高宽表示（width at half full maximum, WHFM)。
0.1nm X-射线谱（XPS）
10nm
紫外-可见（UV-V）谱
500nm 100um
红外（IR），RБайду номын сангаасman 谱
电子自旋共振（EPR）
10cm
核磁共振（NMR）谱
绝大多数有机化合物和无机化合物分子的振动 能级跃迁而引起的吸收均出现在中红外区域。通常 所说的红外光谱就是指中红外区域形成的光谱，它 在结构分析和组成分析中非常重要。至于近红外区 和远红外区形成的光谱，分别叫近红外光谱与远红 外光谱图。近红外光谱主要用来研究分子的化学键， 远红外光谱主要用来研究晶体的晶格振动、金属有 机物的金属有机键以及分子的纯转动吸收等。
红外吸收光谱法-光谱分析
二、分子的振动形式
（一）振动的基本类型 对称伸缩振动vs 伸缩振动 反对称伸缩振动vas 剪式振动δ 面内变形 变形振动 (弯曲振动) 面外变形 面外摇摆ω 伸缩振动——键长改变，出现在高频区 变形振动——键角改变，出现在低频区 面内摇摆ρ 扭曲变形τ
二、常见化合物的特征吸收峰 • • • • • • 烷烃类 烯烃类 炔烃类 芳香类 羰基化合物 羟基化合物
三、影响基团频率位移的因素
• 分子中化学键不是孤立的，受分子中相邻 基团的影响。 • 同一基团在不同的分子结构中受不同基团 的影响，其基团频率会有所改变，了解影 响基团频率的因素，对解析红外光谱和推 断分子结构非常有用。 • 影响基团频率的因素有内部结构和外部环 境的影响。
O-H,N-H及C-H键 0.78~2.5 12820~4000 的倍频吸收 2.5~25 4000~400 分子的基团振动、 分子转动 分子转动、 晶格振动
25~300
400~33
§6~2 红外吸收基本原理
红外光谱的产生
由分子振动能级跃迁产生。
定性分析—— 吸收峰的位置和形状 定量分析—— 吸收峰的强弱
1
2.非谐振子
• 双原子分子并非理想的谐振子，V较小时振动情况与谐振子 较为接近。 • V=0 → V=1 产生的吸收谱带称为基频峰，最强。 V=0 → V=2，3产生的吸收谱带倍频峰，弱的多。 倍频峰的频率并不是基频峰频率的整数倍，而是略小一 些。非谐振子的振动能量可用下式表示：
1 1 2 E v (V )h (V ) Xh 2 2
一、分子的振动方程式及振动能级
（一）分子的振动方程式
m1 m2
红外吸收光谱分析
b)C—C骨架振动明显
H
CH3 δs
C—C骨架振动
C C H3 C H3
C H3 C
C H3
C H3 C C H3 C H3
1385-1380cm -1 1372-1368cm -1 1391-1381cm-1 1368-1366cm -1 1405-1385cm -1 1372-1365cm -1
二.分子的振动
（一）谐振子振动
➢两小球的简谐振动及其频率
其中，k为弹簧的力常数（N/cm），µ为折合质量（g），m1和 m2分别为两原子质量（g）
双原子间化学键的振动类似于连接两个小球的弹簧 根据虎克定律，任意两个相邻的能级间的能量差为：
~
v
N 1/ 2 A
k
2c M
K化学键的力常数，与键能和键长有关 NA 为阿伏加德罗（Avogadro）常数（6.022×1023）
重
δs1380 cm-1
叠
δs1465 cm-1
r 720 cm-1（水平摇摆）
CH2 对称伸缩2853cm-1±10 CH3 对称伸缩2872cm-1±10 CH2不对称伸缩2926cm-1±10 CH3不对称伸缩2962cm-1±10
-（CH2）nn
长链烷烃
00:44:17
a)由于支链的引入，使CH3的对称变形振动发生变化。
3．双键伸缩振动区(2000 1500 cm-1 )
（1） RC=CR’ 1620 1680 cm-1 强度弱， R=R’（对称）时，无红外活性。
（2）单核芳烃 的C=C键伸缩振动（1620 1450 cm-1 ）
苯衍生物在 1650 2000 cm-1 出现 C-H 和C=C键的面内变形 振动的泛频吸收（强度 弱），可用来判断取代 基位置。
红外吸收光谱分析
吸收峰位置σ(cm-1) 1429 1667 2222
2920
§4 分子振动的形式
多原子中基团的振动形式极为复杂，振动形式的总 数可如下计算
非直线型分形 子式 的 3原 ＝ 总子 振 6数 动 直线型分子式 的3＝ 总 原振 子 5动 数形
非直线型分子以水分子为例
直线型分子以CO2为例
二、多原子分子的振动
合物
位置
1715 1805
1735 ~1740
1740 ~1770
~1680
1775
~1700
1710
1750
1750～ 1800
羧酸、酰卤、酸酐、 酰亚胺
羧酸与羧酸盐： 2700～3300、双峰 (1550～ 1620)+(1330～1420)
酰卤：
向高频移动
RCOF：1850 RCOCl：1795
900～600cm－1
应用：
1 (CH2)n：n≥4，722；n减小，吸收峰红移； 2 烯烃
RCH＝CH2 890(较强)
RHC＝CHR
顺式
反式
690(弱)
970(强)
CH3
3 C C H 3 ：(1370～1380)+(1380~1385)双峰
4 苯环取代情况 苯环：1600、1580、1500cm-1处、两 到三个峰
当C＝C与C＝O共轭时，吸收强度较低； 苯环取代情况主要看700～900(强)和
1660～2000cm－1(弱) 单取代：～710和～750双强峰 四个相邻氢：770～735强峰 三个相邻氢：810～750强峰 两个相邻氢：860～800强峰 单独的氢 ：900～800弱峰
C＝N：1630～1690，强度不定 硝基化合物：～1350 与 ～1560 两强峰 C－O键(1070~1150，强)判断醚、醇、
红外光谱谱图解析完整版
在判断存在某基团时，要尽可能地找出其各种相关吸收带，切不可仅 根据某一谱带即下该基团存在的结论。
同理，在判断某种基团不存在时也要特别小心，因为某种基团的特征
振动可能是非红外活性的，也可能因为分子结构的原因，其特征吸收变
得极弱。
（五）提出结构式
如果分子中的所有结构碎片都成为已知（分子中的所有原子和不饱和
—CH2—CO—CH2— 1715 cm-1 酮
—CH2பைடு நூலகம்CO—O—
1735 cm-1 酯
—CH2—CO—NH— 1680 cm-1 酰胺
2021/8/3
编辑版pppt
12
（四）从分子中减去己知基团所占用的原子，从分子的总不饱和度中 扣除已知基团占用的不饱和度。根据剩余原子的种类和数目以及剩余的 不饱和度，并结合红外光谱，对剩余部分的结构做适当的估计
2021/8/3
编辑版pppt
3000 cm-1 以上
18
（2） 叁键（C C）伸缩振动区（2500 2000 cm-1 ）
在该区域出现的峰较少； ①RC CH （2100 2140 cm-1 ）
RC CR’ （2190 2260 cm-1 ）
R=R’ 时，无红外活性
②RC N （2100 2140 cm-1 ）
度均已用完），那么就可以推导出分子的结构式。在推导结构式时，应
把各种可能的结构式都推导出来，然后根据样品的各种物理的、化学的
性质以及红外光谱排除不合理的结构。
2021/8/3
编辑版pppt
13
（六）确证解析结果 按以下几种方法验证 1、设法获得纯样品，绘制其光谱图进行对照，但必须考虑 到样品的处理技术与测量条件是否相同。 2、若不能获得纯样品时，可与标准光谱图进行对照。当谱 图上的特征吸收带位置、形状及强度相一致时，可以完全确 证。当然，两图绝对吻合不可能，但各特征吸收带的相对强 度的顺序是不变的。 常见的标准红外光谱图集有Sadtler红外谱图集、Coblentz 学会谱图集、API光谱图集、DMS光谱图集。
红外吸收光谱分析(共27张PPT)
对于双原子分子：没有弯曲振动，只有一个伸缩振动
对于多原子分子来说，包括伸缩振动和弯曲振动。 伸缩振动有对称和不对称伸缩以亚甲基－CH2为例
苯，3N－6＝30种，实际上苯的红外谱图上只有几个吸收峰！ 说明：不单苯，许多化合物在红外谱图上的吸收峰数目要远 小于其振动自由度（理论计算值）。
原因:(1)相同频率的峰重叠（2）频率接近或峰弱，仪器检测
不出（3）有些吸收峰落在仪器的检测范围之外（4）并不是
（2）对于基频峰：偶极矩变化越大的振动，吸收峰越强
②液体试样：溶液法和液膜法。溶液法是将液体试样溶在适当的红 外溶剂中（CS2，CCl4，CHCl3等）然后注入固定池中进行测定。液 膜法是在可拆池两窗之间，滴入几滴试样使之形成一层薄的液膜。
③固体试样：压片法、糊状法和薄膜法。压片法通常按照固体样品和 KBr为1：100研磨，用高压机压成透明片后再进行测定。糊状法就是把 试样研细滴入几滴悬浮剂（石蜡油），继续研磨成糊状然后进行测定 。薄膜法主要用于高分子化合物的测定，通常将试样溶解在沸点低易 挥发的溶剂中，然后倒在玻璃板上，待溶剂挥发成膜后再用红外灯加 热干燥进一步除去残留的溶剂，制成的膜直接插入光路进行测定。
（3）组频峰：振动之间相互作用产生的吸收峰
（4）泛频峰：倍频峰＋组频峰
（5）特征峰：可用于鉴别官能团存在的吸收峰。 （6）相关峰：由一个官能团引起的一组具有相互依存关系 的特征峰
红外光谱可分为基频区和指纹区两大区域
（1）基频区(4000～1350cm-1)又称为特征区或官能团区，其
第三章红外光谱分析法(波普分析)
第三章红外光谱分析法紫外-可见吸收光谱常用于研究具有共轭体系的有机化合物，而红外吸收谱则主要研究在振动中伴随偶极矩变化的化合物。
通常红外吸收带的波长位置与吸收谱带的强度，反映了分子结构上的特点，可用以鉴定未知物结构组成或确定其化学基团。
由于红外光谱分析特征性强，对气体、液体、固体均可分析，是鉴定有机化合物的最常用的方法之一。
常用的范围是400 - 4000cm-1。
一、红外吸收光谱的基本原理红外吸收光谱产生应满足两个条件：(1)辐射应具有能满足物质产生振动跃迁所需的能量；(2)辐射与物质间有相互偶合作用。
分子在振动过程中必须有瞬间偶极矩的改变。
对称分子：没有偶极矩，辐射不能引起共振，无红外活性。
如：N2、O2、Cl2 等。
非对称分子：有偶极矩，红外活性。
分子的振动可近似看为一些用弹簧连接的小球的运动。
分子的振动能级（量子化）： E振=（V+1/2）hnV：化学键的振动频率；n：振动量子数。
任意两个相邻的能级间的能量差为：K化学键的力常数，与键能和键长有关， m为双原子的折合质量 m =m1m2/（m1+m2）发生振动能级跃迁需要能量的大小取决于键两端原子的折合质量和键的力常数，即取决于分子的结构特征。
多原子分子的振动多原子分子的振动较双原子分子振动复杂得多。
其振动的基本类型有伸缩振动（ν）和弯曲振动（δ）两大类。
伸缩振动是指原子沿键轴方向伸缩，使键长发生周期性变化的振动。
由于振动偶合作用，3个原子以上的基团还可分为对称伸缩振动和不对称伸缩振动，表示为ν对称和ν不对称。
弯曲振动又叫变形或变角振动，指基团键角发生周期性变化的振动。
弯曲振动的力常数较小，因此常出现在低频区。
红外吸收峰的强度主要取决于吸收过程中偶极矩的变化。
变化越大，吸收越强。
通常两个原子的电负性相差越大，吸收越强。
如C=O吸收峰是大多数红外谱图中吸收最强的峰。
二、基团频率与特征吸收峰组成分子的各个基团均有其特定的红外吸收区域。
根据化学健的性质，可将其分为四个区：4000 - 2500 cm-1 氢键区；2500 - 2000 cm-1 参键区；2000 - 1500 cm-1 双键区；1500 - 1000 cm-1 单键区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例5一化合物的分子式为C11H12O2，试根据其红外光谱图，推断该化合物的结构。
例6某一检品，分子式为C8H7N。红外光谱如下，推断其结构。
精心搜集整理，只为你的需要
例1 已知Байду номын сангаас未知物的分子式为C4H10O，测得其红外吸收光谱如下图，试推断其分子结构式。
解：1.计算不饱和度,为饱和脂肪族类化合物。
2.特征峰及相关峰：
例2 某未知物的分子式为C10H10O4，测得其红外吸收光谱如图，试推断其分子结构式。
例3、一化合物分子式为C14H12，试根据IR光谱推断其结构式 。
