监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

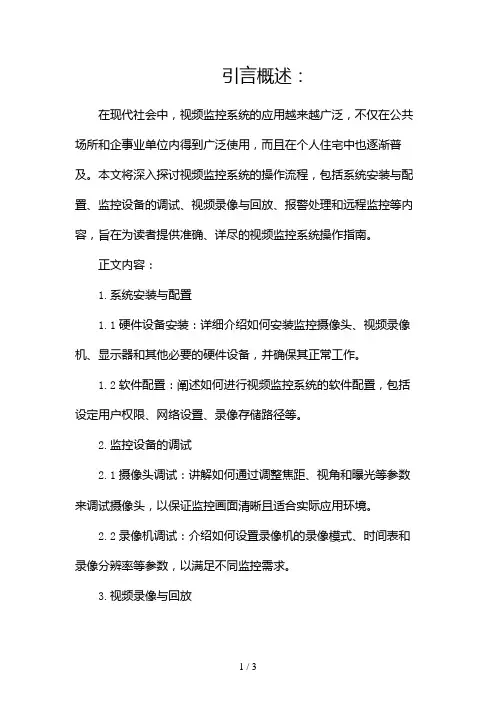

视频监控系统操作流程2024
引言概述：在现代社会中，视频监控系统的应用越来越广泛，不仅在公共场所和企事业单位内得到广泛使用，而且在个人住宅中也逐渐普及。
本文将深入探讨视频监控系统的操作流程，包括系统安装与配置、监控设备的调试、视频录像与回放、报警处理和远程监控等内容，旨在为读者提供准确、详尽的视频监控系统操作指南。
正文内容：1.系统安装与配置1.1硬件设备安装：详细介绍如何安装监控摄像头、视频录像机、显示器和其他必要的硬件设备，并确保其正常工作。
1.2软件配置：阐述如何进行视频监控系统的软件配置，包括设定用户权限、网络设置、录像存储路径等。
2.监控设备的调试2.1摄像头调试：讲解如何通过调整焦距、视角和曝光等参数来调试摄像头，以保证监控画面清晰且适合实际应用环境。
2.2录像机调试：介绍如何设置录像机的录像模式、时间表和录像分辨率等参数，以满足不同监控需求。
3.视频录像与回放3.1实时录像：说明如何通过视频监控系统进行实时录像，包括手动录像、定时录像和事件触发录像的操作步骤和设置方法。
3.2录像回放：详细介绍如何查找和回放已录制的视频文件，包括按时间、日期或事件进行搜索、选择和回放。
4.报警处理4.1报警设置：解释如何在视频监控系统中设置报警规则，包括移动侦测、遮挡报警和周界入侵等，以及设置触发报警的方式和通知方式。
4.2报警处理：介绍何如对报警事件进行处理和记录，包括查看报警信息、调取相关录像和与相关人员协调解决等。
5.远程监控5.1远程访问：指导如何通过方式、平板电脑或其他网络设备实现对视频监控系统的远程访问，包括配置网络和设置远程访问权限等。
5.2视频云服务：介绍一些视频监控系统厂商提供的云服务，如何实现远程存储、云端管理和分享等功能。
总结：本文全面阐述了视频监控系统的操作流程，包括系统安装与配置、监控设备的调试、视频录像与回放、报警处理和远程监控等五个大点。
通过按照本文提供的操作指南进行实际操作，读者们可以轻松掌握视频监控系统的使用方法，充分发挥其安全监控和管理的功能。

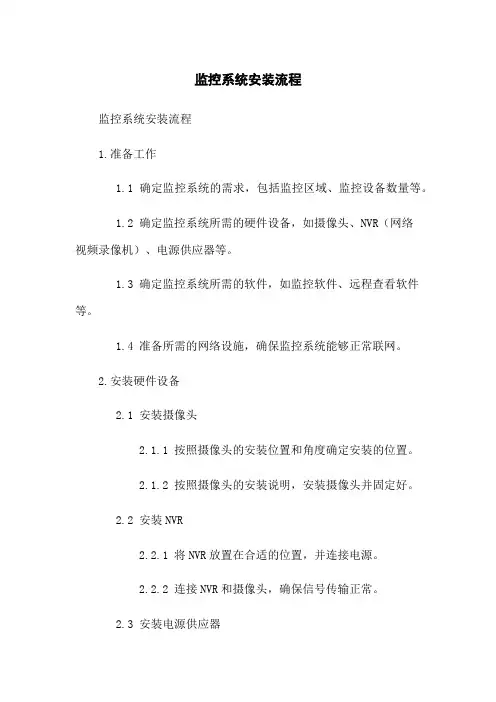

监控系统安装流程
监控系统安装流程监控系统安装流程1.准备工作1.1 确定监控系统的需求，包括监控区域、监控设备数量等。
1.2 确定监控系统所需的硬件设备，如摄像头、NVR（网络视频录像机）、电源供应器等。
1.3 确定监控系统所需的软件，如监控软件、远程查看软件等。
1.4 准备所需的网络设施，确保监控系统能够正常联网。
2.安装硬件设备2.1 安装摄像头2.1.1 按照摄像头的安装位置和角度确定安装的位置。
2.1.2 按照摄像头的安装说明，安装摄像头并固定好。
2.2 安装NVR2.2.1 将NVR放置在合适的位置，并连接电源。
2.2.2 连接NVR和摄像头，确保信号传输正常。
2.3 安装电源供应器2.3.1 根据摄像头和NVR的功耗，选择合适的电源供应器。
2.3.2 安装电源供应器，并连接摄像头和NVR。
3.配置软件3.1 安装监控软件3.1.1 并安装监控软件到主机上。
3.1.2 根据软件的提示，完成软件的安装设置。
3.2 配置摄像头3.2.1 启动监控软件，在软件界面中找到“设备管理”或类似的选项。
3.2.2 添加摄像头，输入摄像头的IP地质和登录信息。
3.3 配置录像设置3.3.1 在监控软件界面中找到“录像设置”或类似的选项。
3.3.2 设置录像的存储位置、录像时间等参数。
3.4 配置远程查看3.4.1 在监控软件界面中找到“远程查看”或类似的选项。
3.4.2 输入远程查看软件的相关信息，如账号、密码等。
4.联网测试4.1 确保监控系统连接到网络。
4.2 在其他设备上，并安装远程查看软件。
4.3 使用远程查看软件进行连接测试，查看监控画面是否正常显示。
5.文档结尾本文档涉及附件：1.安装摄像头的位置示意图（附件1）。
2.监控系统的网络拓扑图（附件2）。
本文所涉及的法律名词及注释：1.NVR：网络视频录像机，用于接收和录制摄像头传输的视频信号。
2.IP地质：Internet协议地质，用于唯一标识网络中的设备。

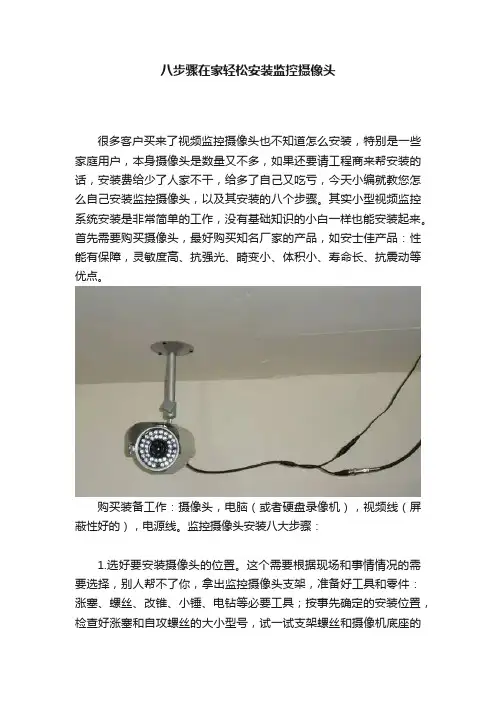

八步骤在家轻松安装监控摄像头
八步骤在家轻松安装监控摄像头很多客户买来了视频监控摄像头也不知道怎么安装，特别是一些家庭用户，本身摄像头是数量又不多，如果还要请工程商来帮安装的话，安装费给少了人家不干，给多了自己又吃亏，今天小编就教您怎么自己安装监控摄像头，以及其安装的八个步骤。
其实小型视频监控系统安装是非常简单的工作，没有基础知识的小白一样也能安装起来。
首先需要购买摄像头，最好购买知名厂家的产品，如安士佳产品：性能有保障，灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
购买装备工作：摄像头，电脑（或者硬盘录像机），视频线（屏蔽性好的），电源线。
监控摄像头安装八大步骤：1.选好要安装摄像头的位置。
这个需要根据现场和事情情况的需要选择，别人帮不了你，拿出监控摄像头支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。
2.安装监控摄像头。
按照事先确定的摄像头镜头型号和规格，仔细装上镜头（红外一体式摄像机不需安装镜头），注意不要用手碰镜头CCD，确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
3.固定监控摄像头。
拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像头按照约定的方向装上；4.安装摄像机护罩。
如果需要安装护罩，在第二步后，直接从这里开始安装护罩。
打开护罩上盖板和后挡板；抽出固定金属片，将摄像机固定好；将电源适配器装入护罩内；复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
5.安装摄像机BNC头或者航空头。
把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。
监控摄像头及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。
监控的安装方法与接线
监控的安装方法与接线
监控系统的安装方法及接线如下：
一、安装方法：
1. 确定监控系统的布放位置：根据实际需要，确定监控摄像头应布放的位置，如室内外墙角、天花板、走廊等。
2. 安装支架：根据监控摄像头的类型选择相应的支架。
将支架固定在墙壁或天花板上，以确保摄像头的稳固安装。
3. 安装摄像头：将摄像头固定在支架上，并进行调整，确保摄像头的拍摄角度符合实际需要。
4. 接通电源：连接摄像头的电源线到电源插座，确保摄像头能正常供电。
5. 配置设备：连接监控摄像头与监控设备，如硬盘录像机（DVR）或网络视频录像机（NVR），并进行相应的配置工作，如IP地址设置、录像时间设置等。
二、接线方法：
1. 视频信号接线：根据监控系统的类型，有两种主要的视频信号接线方式，即模拟信号接线和数字信号接线。
- 模拟信号接线：使用BNC头的同轴电缆将摄像头的视频输出端与DVR或显示器的视频输入端相连。
- 数字信号接线：使用网线将IP摄像头的视频输出端与网络交换机或路由器连接，以实现数据传输。
2. 电源接线：将摄像头的电源线与电源适配器相连，然后将电源适配器插入电
源插座。
3. 数据传输接线：如果使用的是网络摄像头，需要将其与交换机或路由器通过网线连接，建立数据传输通道。
4. 音频接线（可选）：某些监控摄像头具有音频输入功能，可以通过连接麦克风与摄像头的音频输入端，实现音频监控功能。
需要注意的是，安装监控系统时，应遵守相关法律法规，确保不侵犯他人隐私权，同时应注意摄像头的安全防护，以防止被恶意破坏。
另外，在布放监控摄像头时，应根据实际需求选择适当的数量和位置，以达到最佳的监控效果。
视频监控系统安装操作规程
视频监控系统安装操作规程1. 引言本文档主要描述了视频监控系统的安装操作规程。
通过遵循本规程，用户可以顺利完成视频监控系统的安装和配置，确保系统稳定、高效地运行。
2. 系统概述视频监控系统主要由视频采集设备、传输设备、存储设备、显示设备以及管理软件等组成。
本规程主要针对这些设备的安装和配置进行详细说明。
3. 安装准备在开始安装之前，请确保以下准备工作已完成：1. 确定监控区域的分布和摄像头的位置。
2. 准备相应的工具和设备，如螺丝、线材、电源等。
3. 确保所有设备在出厂时都已进行了基本的功能检查。
4. 熟悉本操作规程及相关技术文档。
4. 设备安装4.1 视频采集设备1. 按照设计方案，将摄像头安装在预定位置。
2. 使用合适的线材连接摄像头与传输设备。
3. 确保摄像头固定牢固，防止因震动或温度等原因导致的损坏。
4.2 传输设备1. 使用线材将视频采集设备与存储设备、显示设备连接。
2. 根据需要，使用交换机、路由器等设备进行网络构架。
3. 确保线缆连接正确，无损伤。
4.3 存储设备1. 安装存储设备（如硬盘录像机、服务器等）。
2. 根据需求配置存储参数，如容量、录像时间等。
3. 确保存储设备固定牢固，接通电源。
4.4 显示设备1. 将显示设备（如电视、电脑等）与传输设备连接。
2. 根据需求，配置显示参数，如分辨率、亮度等。
3. 确保显示设备正常工作。
5. 系统配置5.1 管理软件安装1. 安装视频监控管理软件。
2. 根据实际需求，配置软件参数，如用户权限、报警设置等。
3. 确保软件可以正常运行，并连接所有设备。
5.2 系统测试1. 检查所有设备的运行状态，确保连接正常。
2. 启动视频监控软件，检查图像质量、传输速度等。
3. 针对报警功能进行测试，确保系统在异常情况下能及时响应。
6. 验收与维护6.1 验收1. 完成安装和配置后，进行系统功能测试。
2. 确保系统满足设计需求，如图像清晰、传输稳定等。
3. 验收合格后，进行签字确认。
监控系统安装流程 视频监控安装教程
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*的线缆，RVVP2*。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、高度：室内摄像机的安装高度以～5米,为宜，室外以～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：?冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
安防监控系统安装流程
安防监控系统安装流程安防监控系统是一种重要的设备，广泛应用于各种场所，如住宅、商业区、工厂等。
它可以通过视频监控、入侵报警等功能来提供安全保障。
本文将为您介绍安防监控系统的安装流程。
一、前期准备在开始安装安防监控系统之前，我们需要进行一些前期准备工作。
首先，确定需要安装监控系统的区域和范围。
然后，进行周围环境的勘察，了解有无适合安装摄像头的位置以及安装所需的电源等设施。
接下来，我们需要编制安装方案，包括监控点位的布局、设备选型及所需材料等。
二、设备安装1. 安装摄像头根据前期准备的方案，确定摄像头的安装位置。
将摄像头固定在支架上，然后将支架安装在预定的位置上。
确保摄像头能够清晰地监控到所需区域，并且安装牢固稳定。
2. 铺设视频传输线路将摄像头与监控设备之间的视频传输线路进行铺设。
根据实际情况，选择合适的传输线缆，如同轴电缆、网线等。
保证线路的连接稳定可靠，避免信号干扰和损耗。
3. 安装监控设备根据安装方案，将监控设备（如录像机、网络视频服务器等）固定在安装位置上。
同时，确保设备与摄像头的连接正确无误。
4. 供电接入将监控设备与电源进行连接。
根据设备的功耗和供电要求，选择合适的供电方式，如直接插座供电、交流电源转直流电源等。
三、系统调试安装完设备后，需要进行调试以确保监控系统的正常运行。
首先，检查设备的供电情况，确保电源接入正常。
然后，通过监控设备的界面设置各项参数，如视频图像质量、录制时间等。
最后，进行系统的功能测试，包括视频监控、入侵报警、网络传输等功能。
四、培训与验收完成安防监控系统的安装和调试后，应对工作人员进行培训，使其熟悉系统的使用和维护。
同时，进行系统的验收，检查系统是否满足前期设定的安全需求和功能要求。
五、后期维护安防监控系统的后期维护至关重要。
定期对系统进行检查和维护，如检查设备是否正常运行、清洁摄像头镜头、备份重要的监控数据等。
同时，及时处理设备故障和异常情况，确保系统长期稳定运行。
监控系统安装流程(视频监控安装教程)
监控系统安装流程(视频监控安装教程)监控系统安装流程(视频监控安装教程)1：准备工作：1.1 确定监控系统的需求及规格。
1.2 购买所需的监控设备，包括摄像机、录像机、硬盘、监控软件等。
1.3 确定监控系统的布放位置和摄像机安装位置。
1.4 确定监控系统的接线方案，包括视频信号线、电源线等。
2：安装监控设备：2.1 安装摄像机：2.1.1 确定摄像机安装位置，选择合适的安装方式。
2.1.2 固定摄像机支架，并将摄像机安装在支架上。
2.1.3 调整摄像机的角度和焦距，确保监控范围正确。
2.2 安装录像机：2.2.1 确定录像机安放位置，保证通风良好。
2.2.2 连接录像机到电源，并确保供电正常。
2.2.3 连接摄像机到录像机的视频信号线。
2.2.4 连接硬盘到录像机，设置录像机的存储参数。
2.3 安装监控软件：2.3.1 将监控软件安装到指定的监控主机上。
2.3.2 配置监控软件的基本参数，包括摄像机的数量、录像时间等。
3：系统调试：3.1 检查监控设备的供电情况，确保正常工作。
3.2 检查摄像机的图像质量，调整必要的参数。
3.3 检查录像机的录像功能，确认录像正常。
3.4 测试远程监控功能，确保能够通过网络查看监控画面。
4：系统维护：4.1 定期检查监控设备的工作状态，确保正常运行。
4.2 定期清理摄像机的镜头和录像机的风扇等部件。
4.3 定期备份录像数据，防止数据丢失。
附件：本文档所涉及的附件包括：1：监控系统安装图纸2：监控设备的购买清单及报价单3：监控软件的安装文件及注册码法律名词及注释：1：监控设备：指用于监视和记录环境或活动的设备，如摄像机、录像机等。
2：视频信号线：用于传输摄像机图像信号的电缆。
3：电源线：用于为监控设备提供电力的电缆。
监控安装流程管理视频监控安装教程
监控安装流程管理视频监控安装教程随着社会的发展和科技的进步，监控安装在我们的生活中发挥着越来越重要的作用。
无论是在家庭中还是在商业环境中，监控系统可以起到保护安全、预防犯罪的作用。
但是对于普通人来说，监控安装可能会显得比较复杂和困难。
下面是一个简单的视频监控安装教程，帮助大家更好地理解和掌握监控安装的流程管理。
第一步：确定监控需求在进行监控安装之前，首先需要确定自己的监控需求。
需要考虑的因素包括监控的区域大小、监控的目的（例如安防、实时监控等）、需要监控的设备类型等等。
通过明确自己的需求，可以更好地选择和安装监控设备。
第二步：评估现有设备和环境在进行监控安装之前，需要评估现有的设备和环境。
需要检查设备的性能和状态，确认是否需要进行维护或更换。
同时还需要评估监控的环境，包括光线、噪音、摄像机的安装位置等因素。
评估的结果将有助于确定监控设备的数量和类型。
第三步：选择合适的监控设备根据评估结果和监控需求，选择合适的监控设备。
主要包括监控摄像机、监控录像机和监控配件。
如果需要远程监控，还需要选择合适的网络设备和软件。
在选择设备时，需要考虑设备的性能、品牌信誉以及维护服务等因素。
第四步：制定安装计划在进行监控安装之前，需要制定详细的安装计划。
需要确定监控设备的安装位置、布线方式、电源接入点等。
同时还需要制定设备的安装顺序和时间安排。
制定一个合理的安装计划可以提高安装效率，并且确保最终的安装效果符合预期。
第五步：准备工具和材料在进行监控安装之前，需要准备好必要的工具和材料。
主要包括电钻、螺丝刀、电缆、插座、线缆等。
准备工具和材料时需要保证其质量和数量的充足，以免在安装过程中出现不必要的麻烦。
第六步：安装监控设备按照安装计划，开始安装监控设备。
首先需要安装监控摄像机，选择合适的位置进行固定，并连接电源和信号线。
然后需要安装监控录像机，将其连接到电源和摄像机。
最后需要进行设备的调试和测试，确保其正常工作。
第七步：验收和调试在完成监控设备的安装之后，需要进行验收和调试。
监控系统安装流程视频监控安装教程
监控系统安装流程视频监控安装教程监控系统的安装流程可以分为以下几个步骤：1.设计规划：首先确定监控设备的数量和种类，例如摄像头、录像机、网络设备等。
根据需要确定监控范围和摄像头位置，绘制监控设备布局图。
2.确定设备：根据设计规划选择合适的监控设备，包括摄像头、录像机、硬盘等。
考虑到监控设备的品质和性能，选择可靠的品牌和型号。
确保设备之间的兼容性。
3.安装设备：根据设备布局图和监控范围的要求，安装摄像头和网络设备。
摄像头的安装位置应尽量避免遮挡和干扰，同时保证视野范围的完整覆盖。
4.配置设备：连接网络设备，配置IP地址和网络设置。
设置录像机的录像时间、录像质量、存储路径等。
根据需要设置移动侦测功能和报警功能。
5.测试设备：确保监控设备正常工作，测试摄像头的图像质量和覆盖范围。
测试录像机的录像功能和回放功能，确保存储的图像和录像品质。
6.调试优化：根据实际情况，对监控设备进行调试和优化。
根据监控效果调整摄像头的安装位置和角度。
根据实际需求调整录像机的配置和设置。
7.安装监控软件：根据需要安装监控软件，设置监控参数和功能。
可以选择远程监控、手机监控等功能，并进行相应的设置和测试。
8.培训操作：对监控系统操作人员进行培训，包括监控设备的使用方法、软件的操作方法、故障排除等。
确保操作人员熟练掌握监控系统的使用。
以上是监控系统安装的大致流程，根据实际情况可能会有所不同。
在安装过程中，需要注意设备的安装位置和角度，确保无遮挡和干扰，同时保证监控范围的完整覆盖。
还需要注意设备之间的兼容性和网络连接的稳定性。
最后，进行设备的测试和调试，确保监控系统正常工作。
需要注意的是，为了保护隐私和合法权益，监控摄像头的安装和使用应符合法律法规和相关规定，遵循合理、正当、必要的原则，避免滥用和侵犯他人的隐私权。
监控系统安装流程[视频监控安装教程]
![监控系统安装流程[视频监控安装教程]](https://img.taocdn.com/s3/m/dae32715bc64783e0912a21614791711cc79792c.png)
监控系统安装流程[视频监控安装教程]监控系统安装流程[视频监控安装教程]1.硬件准备1.1 确定监控系统的需求，并选购合适的设备，包括摄像头、录像机、显示器、电源等。
1.2 检查设备的兼容性，并确保其与监控系统软件的配合能力。
1.3 安装所需的网络设备，如交换机、路由器等。
2.网络连接2.1 设置并连接网络设备，确保网络畅通。
2.2 配置网络参数，包括IP地质、子网掩码、网关等。
2.3 测试网络连接，确保设备能够互相通信。
3.安装摄像头3.1 根据监控需求，选择合适的位置安装摄像头。
3.2 确保摄像头能够提供清晰的监控画面，并调整其角度和焦距。
3.3 连接摄像头到监控系统的录像机或网络视频服务器。
4.安装录像机4.1 将录像机安装在合适的位置，确保其能够正常工作并保护好设备。
4.2 连接录像机到摄像头，并配置录像机的参数，包括录制时间、分辨率等。
5.软件设置5.1 安装监控系统需要的软件，并确保它们是最新版本。
5.2 配置监控系统软件的参数，包括录像存储位置、报警设置等。
5.3 配置摄像头的参数，如分辨率、帧数、曝光等。
6.系统测试6.1 对整个监控系统进行测试，包括录像、实时监控、远程访问等。
6.2 确保监控系统稳定可靠，并进行必要的调整和修复。
6.3 培训相关人员使用监控系统，确保其能够正确操作和维护。
本文档涉及附件：无法律名词及注释：1.本文所提到的监控系统是指通过摄像头采集视频信息，并利用硬件设备进行存储和管理的系统。
2.摄像头（Camera）：指能够采集视频图像并输出电信号的设备。
3.录像机（DVR/NVR）：指能够接收并存储摄像头输出的视频信号，以及提供录像回放和远程访问功能的设备。
4.显示器（Monitor）：指用于显示监控系统中摄像头采集的视频图像的设备。
5.电源（Power Supply）：指为监控系统提供电能的设备，包括适配器、电池等。
监控系统安装流程
监控系统安装流程监控系统安装流程一、前期准备1：确定监控系统的需求，并进行需求分析。
2：调研市场上的监控系统产品，并选择合适的产品。
3：准备安装所需的硬件设备，如服务器、摄像机、路由器等。
4：购买合适的监控系统软件，并进行安装和配置。
二、安装监控服务器1：确定监控服务器的位置并进行固定。
2：安装操作系统，如Windows Server或Linux。
3：安装所需的服务器软件，如视频监控管理软件、数据库等。
4：配置服务器的网络参数并进行网络连接测试。
5：进行服务器的防护设置，如开启防火墙、关闭不必要的服务等。
三、安装摄像机1：根据监控需求确定摄像机的数量和位置，并进行摄像机布线规划。
2：进行摄像机的安装和固定。
3：连接摄像机的电源线，并进行供电测试。
4：根据需要进行摄像机的网络连接，配置摄像机的网络参数。
5：配置摄像机的基本参数，如分辨率、帧率、码率等。
四、配置监控系统1：在监控服务器上安装并配置视频监控管理软件。
2：将摄像机添加到监控系统中，并进行设备的识别和配置。
3：设置监控系统的录像策略和存储路径。
4：配置监控系统的报警设置，如移动侦测、遮挡侦测等。
5：设置远程访问功能，允许用户通过网络进行监控。
五、测试与调试1：对监控系统进行功能测试，如录像、播放、报警等功能。
2：检查摄像机的画面质量，调整摄像机的参数直至达到要求。
3：进行监控系统的性能测试，如同时查看多个摄像机的画面等。
4：与客户进行联调和测试，确保监控系统满足客户的需求。
六、培训与交付1：向客户提供监控系统的操作手册和使用指南，以帮助他们熟悉系统。
2：进行客户培训，教授他们如何操作和维护监控系统。
3：确认客户对监控系统的满意度，并解答他们可能遇到的问题。
4：完成所有安装和调试工作，正式交付并收取尾款。
----------附件：1：监控系统需求分析报告2：监控系统硬件设备清单3：监控系统软件安装文件及许可证----------法律名词及注释：1：摄像机：指用于拍摄监控画面的设备。
视频监控安装教程
视频监控安装教程视频监控系统的安装包括摄像机的安装、监控设备的联接安装和系统的配置等。
下面是一个视频监控系统安装的教程，详细介绍了每个步骤的操作。
第一步：确定视频监控系统的需求在安装视频监控系统之前，需要确定系统的需求，包括监控区域的范围、需要安装的摄像机数量和种类、监控设备的存储和联网需求等。
根据实际需求确定监控系统的规模和配置。
第二步：选择合适的摄像机根据监控区域的特点选择合适的摄像机，如室内或室外、固定或可调焦、高清或标清等。
并根据摄像机的特点选择适合的安装方式和位置。
第三步：安装摄像机根据选择的摄像机类型和安装方式，进行摄像机的安装。
首先确定好摄像机的安装位置，然后使用螺丝将摄像机固定在墙壁或天花板上。
接下来将摄像机的电源和视频线连接好，并调整摄像机的角度和焦距，确保监控区域的完整覆盖。
第四步：安装监控设备将摄像机通过视频线和电源线连接到监控设备上。
可以选择使用DVR （数字视频录像机）或NVR（网络视频录像机），将摄像机的信号输入到其中，并将监控设备与电源和显示器等设备连接好。
确保所有设备的连接正确并稳定。
第五步：配置系统参数打开监控设备的管理界面，设置系统参数。
包括摄像机的名称、分辨率、帧率等参数，录像的存储方式和时间等。
同时还可以设置报警功能，如移动侦测报警、遮挡报警等，以及网络联网功能，如远程监控和手机观看等。
第六步：测试和调试系统安装完成后，需要进行测试和调试。
首先检查摄像机的画面是否清晰，完整地捕捉到监控区域的画面。
然后检查录像功能是否正常，可以通过手动录像进行测试，确认录像文件的质量和存储位置。
最后可以测试报警功能和远程联网功能，确保系统的稳定和可靠性。
第七步：系统的维护和管理安装完成后，需要定期对视频监控系统进行维护和管理。
包括清理摄像机镜头上的灰尘和污渍、检查和更换电源线和视频线的连接、检查存储设备的容量和清理无用的录像文件等。
同时还需要定期更新系统软件和固件，以提升系统的性能和安全性。
监控系统安装流程
监控系统安装流程监控系统安装流程1·引言本文档旨在指导监控系统的安装过程。
通过按照以下步骤操作，您将能够顺利地安装监控系统并确保其正常运行。
2·安装准备2·1 确定安装位置：根据需要监控的区域选择合适的位置，确保能够充分覆盖监控范围。
2·2 准备设备：准备好监控摄像头、监控设备（如NVR/DVR）、电源线、网线等必要设备。
3·安装摄像头3·1 确定摄像头位置：根据监控需求，选择合适的位置安装摄像头，确保其能够完整地监控到目标区域。
3·2 安装支架：根据摄像头类型，选择适合的支架，并进行固定安装。
3·3 连接电源和网线：将摄像头与电源线和网线连接，确保摄像头供电和网络连接正常。
4·安装监控设备4·1 确定安装位置：选择附近安装监控设备的合适位置，以便于设备的管理和维护。
4·2 连接电源和网线：将监控设备与电源线和网线连接，确保设备供电和网络连接正常。
4·3 设置设备参数：根据实际要求，进行设备的参数设置，如IP地质、录像时间等。
5·配置监控系统5·1 进入监控系统界面：通过使用电脑连接到监控设备的网络，打开浏览器，输入设备的IP地质，进入监控系统的管理界面。
5·2 添加摄像头：在监控系统界面中，进行摄像头的添加操作，根据系统要求填写摄像头的相关信息，如名称、IP地质等。
5·3 设置录像参数：根据需要，设置监控系统的录像参数，如录像模式、分辨率等。
5·4 配置告警功能：根据需要，设置监控系统的告警功能，如移动侦测、视频丢失等。
5·5 网络配置：根据网络环境，进行网络配置，确保监控系统与其他设备的正常通信。
6·测试与调试6·1 检查摄像头：检查每个摄像头的图像是否清晰、稳定，并确保摄像头的角度和位置符合要求。
视频监控系统安装与调试
视频监控系统安装与调试安装和调试视频监控系统一、管道施工1.线缆选择1.1 视频线如果摄像机到监控主机的距离小于或等于200米，则应使用RG59（128编）视频线。
如果距离超过200米，则应使用SYV-75-5视频线。
1.2 云台控制线如果云台与控制器的距离小于或等于100米，则应使用RVV6×0.5护套线。
如果距离超过100米，则应使用RVV6×0.75护套线。
1.3 镜头控制线应使用RVV4×0.5护套线。
1.4 解码器通讯线应使用RVV2×1屏蔽双绞线。
1.5 摄像机电源线如果系统中有20台普通摄像机，且摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作为电源主线。
使用不同距离的电源线，请参考以下表格：摄像机到监控主机的平均距离电源线规格（两线）34m-50m 6平方21m-33m 4平方20m 2.5平方2.管道敷设2.1 视频线敷设注意事项如果摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，则可以使用RG59视频线。
如果距离超过200米，则应使用SWY-75-5视频线，以确保监控图像的质量。
2.2 控制线敷设注意事项在模拟监控系统中，如果安装了配备云台变焦镜头的摄像机并使用云台镜头控制器进行控制，则应根据摄像机与云台控制器的距离确定控制线的选择。
当距离少于100米时，云台控制线可采用RVV6×0.5护套线。
当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线应采用RVV4×0.5护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，则控制线路敷设应参考所用矩阵控制主机的技术要求。
在数码监控系统中，若要安装配备云台变焦镜头的摄像机，则需要使用解码器来控制云台和镜头。
解码器通常安装在摄像机旁边，通过RS485总线与数码录像机进行通信。
布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。
《视频监控安装过程》PPT课件
链路问题
后端设置问题
10
工程收尾
1.制作验收表格。 2.制作设备分布图、端口对应表、参数设置
表等。 3.联系客户，共同确认。
11
2.开关按键和塑胶按键设计间隙建议 留0.05~0.1mm，以防按键死键。 3.要考虑成型工艺，合理计算累积公 差，以防按键手感不良。
测试
通过
记录参数、上标签
未通过
排查问题所在
1.参数设置是否正 2.接线是否正确 3.线路是否出现问题 4.设备是否正常
7
线路安装
确定走线路径和所需材料
1.施工。拉线套管做标记。
2.测试线路是否正常。
正常
非正常
进入下一步
检查线材质量、接法是否正确
3.上标签、记录端口对应表
8
软件安装
1.服务器系统安装，监控端软件安装、设置。 备份。
2.监控客户端软件安装、设置。 3.编码器设置。 4.记录参数。
9
4.测 试
正常
按照客户要 求进行运行设置
不正常
排查问题所在
前端设备、接法问题
2
二、施工阶段
材料进场
1.设备安装
2.线路安装
3.软件安装
3
材料进场
电话通知或现场通知客户何时进场，确定材 料放置地点。
4
设备安装
1.摄像机定位安装。确定摄像机的工作位置、 角度、工作范围等。调整好初始化位置、设 备参数等然后进行安装。
2.编码器安装。设置编码器IP和名称、固定。 3.连接安装。做好视频跳线、音频跳线连接
视频监控安装过程
1
一、准备阶段
1.信息确认。客户要求、环境了解、施工需求 2.材料准备。摄像机、编码器、拾音器、交换
视频监控系统的安装与调试
视频监控系统的安装与调试视频监控系统的安装与调试一、系统概述1.1 功能简介1.2 技术规格1.3 硬件需求1.4 软件需求二、系统安装2.1 系统准备2.1.1 硬件准备2.1.2 软件准备2.2 安装步骤2.2.1 安装操作系统2.2.2 安装监控系统软件三、网络配置3.1 IP地址设置3.2 子网掩码设置3.3 网关设置3.4 DNS设置3.5 网络测试四、设备安装4.1 摄像头安装4.1.1 选择合适位置4.1.2 固定摄像头4.1.3 连接电源与信号线4.2 监视屏幕安装4.2.1 选择合适位置4.2.2 固定监视屏幕4.2.3 连接电源与信号线4.3 针孔摄像头安装4.3.1 选择合适位置4.3.2 固定针孔摄像头4.3.3 连接电源与信号线五、系统配调5.1 视频输入设置5.1.1 摄像头参数设置5.1.2 监视屏幕分辨率设置5.2 视频输出设置5.2.1 录像机输出设置5.2.2 监视屏幕输出设置5.3 视频存储设置5.3.1 存储设备连接5.3.2 存储设备容量设置5.4 视频播放设置5.4.1 播放格式设置5.4.2 播放分辨率设置六、系统调试6.1 视频质量调试6.1.1 调整摄像头角度6.1.2 调整摄像头焦距6.1.3 调整录像机参数6.2 音频质量调试6.2.1 监听音频输入6.2.2 调整音频输入参数6.2.3 调整音频输出参数6.3 远程访问调试6.3.1 设置远程访问权限6.3.2 测试远程访问连接6.3.3 解决远程访问问题附件：1：用户手册2：安装驱动程序3：系统调试工具法律名词及注释：1：摄像头：用于采集视频信号，并传输到监视屏幕或录像机的设备。
2：监视屏幕：用于显示摄像头采集的视频信号的设备。
3：针孔摄像头：具有较小尺寸的摄像头，适用于需要隐藏位置监控的场所。
4：录像机：用于录制摄像头采集的视频信号的设备。
5：存储设备：用于存储录制的视频信号的设备，例如硬盘或网络存储设备。
监控安装流程视频监控安装教程
监控安装流程视频监控安装教程步骤一：规划在开始安装前，首先需规划好整个监控系统的布局和需求。
确定监控区域、监控点数、摄像头类型等。
步骤二：现场勘测在开始安装之前，需要进行现场勘测。
这个过程包括确定摄像头的位置、合适的安装角度、相机高度等。
同时，还需寻找最佳的安装位置，以获取最佳的监控效果。
步骤三：安装云台云台是监控系统中非常重要的组件之一，负责控制摄像头的角度和方向。
根据现场需求和监控点的位置，需选择适当的云台进行安装。
在安装云台时，需要确保它的稳定性和牢固性。
步骤四：安装摄像头根据现场勘测的结果，确定摄像头的安装位置和角度，然后进行固定。
在安装摄像头时，需要注意以下几点：1.摄像头应放置在远离阳光直射的地方，以避免画面出现过度曝光的问题。
2.摄像头安装的高度应根据监控点来确定，一般情况下，2.5-4.5米之间比较适宜。
3.考虑到摄像头的接触电缆是否完好，并避免被人为破坏。
步骤五：布线布线是监控安装的重要一环。
首先，摄像头需要与监控主机之间进行连接。
在布线时，需避免电源线和视频信号线交叉布线，以降低干扰的可能性。
另外，还需要注意线路的走向和长度，确保信号传输稳定。
步骤六：安装监控主机和显示设备选择合适的监控主机和显示设备，进行安装和连接。
这些设备通常需要与所安装的摄像头进行配对。
安装监控主机时，需确保其稳定工作，并注意电源线和其他线缆的连接。
步骤七：调试和测试在安装完成后，进行调试和测试，确保监控系统能够正常工作。
这包括检查摄像头的角度、图像清晰度、摄像头的远近焦距的调节等。
同时，还需测试监控画面是否能够正常显示和录制。
步骤八：培训和维护安装完监控系统后，还需对监控人员进行培训，使其了解监控系统的使用方法和功能。
此外，还需定期检查和维护监控系统，确保其长时间稳定工作。
总结：以上是一个大致的监控安装流程教程，涵盖了监控系统安装的基本步骤。
在实际操作过程中，还需要考虑更多的因素，如环境因素、安全问题等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控安装指导与注意事项
A、线路安装与选材
1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装
1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装
1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程
准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，
数字万用表或指针式万用表，500V绝缘摇表
准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
安装步骤：安装前测试，摄像机安装，中心终端设备安装，调试一．安装前测试
1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线。
2、准备一台监视器或硬盘录像机，硬盘录像机可为嵌入式或PC式，软件配置齐全。
3、在通电前，弄清楚摄像机的供电电压，并对供电电压用万用表进行测试，测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用。
4、为固定摄像机配上镜头，注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)，如果是一体化固定摄像机则可以省去此步骤。
5、安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。
对于自动光圈镜头，还应将镜头的
控制线连接到摄像机的自动光圈接口上。
6、分别测试AGC ON/OFF（自动增益控制），ATW ON/OFF（自动白平衡），ALC/ELC（自动亮度控制/电子亮度控制），BLC ON/OFF（背光补偿开关），LL/INT（同步选择开关），VIDEO/DC（镜头控制信号选择开关），SOFT/SHARP（细节电平选择开关），FLICKERLE（无闪动方式）等功能，并做好测试记录，是否满足现场的实际需要。
7、对于云台和快球，根据说明书对解码板进行地址、波特率、协议编码，用标签纸进行标示，地址编码按照摄像机的号码进行顺序编码，协议如没有特殊要求，一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置。
8、按照说明书，进入快球或云台菜单，对于室外型，要把摄像机功能设置成日夜转换型。
9、对云台或快球的左右转动，摄像机的镜头进行变倍测试，在最远和最近的状态下进行，并对测试结果进行记录，符合要求的才能进行安装，不符合要求的退回厂家进行维修。
10、设定若干快球预置位，然后通过调预置点的方式来测试快球是否符合设计的需要。
二、摄像机安装
固定摄像机安装
1.根据现场实际情况，选择安装方式，室外采用立杆，水平支架安装，室内采用墙壁水平支架安装或吸顶吊装，并在支架上安装万能转向夹，万能转向夹和水平支架的连接用镀锌螺丝固定。
2.如采用立杆安装，立杆的高度根据视场的需要不低于
3.5米，立杆的固定钢板厚度不小于8mm,基础预埋件采用¢16mm螺纹圆钢，高度为500mm，宽度为200mm的网状结构。
在安装位置，挖开泥土，把预埋件放入地下，高度高出地面70mm,然后用标号为1：1的水泥进行浇注，在浇注时，把高出地面部分的螺纹部分用绝缘胶布进行包扎，在4-5天后才能安装监控立杆。
3.安装立杆，在安装时，小心立杆表面漆的脱落，用¢16mm螺母进行固定，在螺母和螺杆之间要加垫圈和弹簧，螺杆露出的高度不超过10mm，多余部分用切割机切掉，固定完后，在螺丝和螺杆上涂上防锈漆，在防锈漆干后，涂上和立杆颜色一样的面漆。
4.在立杆上方用镀锌螺丝固定支架，在支架上的万能活动夹上固定防护罩底盖，把视频线和电源线穿入防护罩，线和防护罩之间用密封圈进行封闭，防护罩和立杆之间的裸线用¢16mm塑料软管保护。
然后在视频线上焊接BNC头，固定测试好的摄像机，插上BNC头和电源的莲花头，在插上电源前，切断220V供电电源。
用螺丝固定防护罩的上盖，但螺丝不要全部拧死。
5.发现摄像机镜头上有污物，一定要用专用镜头纸擦拭。
6.安装摄像机的时候一定要注意考虑环境温度。
7.带红外灯摄像机以及室内支架安装可参考第四条的安装方法。
立柱及基础安装见后图：
快球及云台摄像机安装：
1.在安装使用全方位智能化高速球型摄像机之前，请首先仔细阅读产品说明书。
2.快球及云台立杆的安装，参照固定摄像机立杆的安装。
3.用厂家配带的支架和快球进行连接，然后把支架和立杆用镀锌螺丝进行连接
4.球机内部为精密光学及电子器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，都会对产品造成损坏。
5.请不要自行拆卸球机内部器件，以免影响使用。
6.使用中必须遵守各项电气安全标准，配用本机自带的专用电源，RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，在多雷地带，必须做好防雷击、防浪涌等防护措施。
7.不要直接将高速球置于室外使用，避免球机淋雨、受潮等。
在潮湿的地方请不要使用。
如果安装在室外，则必须使用密封防护罩，绝对禁止露天单独使用。
8.快球安装环境的温度、湿度符合产品的要求。
9.不管球型摄像机电源是否接通，不要将摄像机瞄准太阳或极光亮的物体，不要将摄像机长时间瞄准或监视光亮的静止物体。
10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体，清理污垢时，应用干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
11.小心使用智能化高速球型摄像机，应避免受撞或震动。
若使用不当，将受损害。
半球摄像机安装
1）半球摄像机采用吸顶安装，安装在走廊的天花板或则电梯轿厢内，电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景.
2）摄像机镜头应从光源方向对准监视目标,并应避免逆光安装;当需要逆光安装时,应降低监视区域的对比度.
3）如果采用金属外壳半球摄像机，金属外壳一定要与电梯轿厢的外壳进行绝缘。
二、机房设备安装
1.控制台应安放坚直,台面水平，控制召位置应符合设计要求;
2.电视墙距离墙至少80cm,使设备留有足够的检修空间，电视墙和操作台的间距至少为1m.
3.机架内的设备、部件的安装,应在机架定位完毕并加固后进行,安装在机架内的设备应牢固、端正，机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.
4.台内接插件和设备接触应可靠,安装应牢固;内部接线应符合设计要求,无扭曲脱落现象.
5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上.当装在柜内时,应采取通风散热措施;
6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡;
7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.
8.机房内所有设备金属外壳及操作台，电视墙外壳均需要可靠接地，接地电阻不大于4欧姆。
四、监控布线敷设标准
1.在穿线前应对线进行通断测试，视频线在中间禁止有接头，保证视频线要一线到底。
2.拽线时每根线拉力应不超过11公斤，多根线拉力最大不超过40公斤，以免拉伸电缆导体。
3.穿管时管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。
4.电缆在出线盒外余长50cm,控制箱外约1.5m，余线应仔细缠绕好收在出线盒内或控制箱内。
在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）＋50cm。
5.余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎。
6.穿线完成后，所有的电缆应全面进行通断测试，每根电缆的所有芯都要测。
这样测试能发现的问题是断线、断路和标号错。
