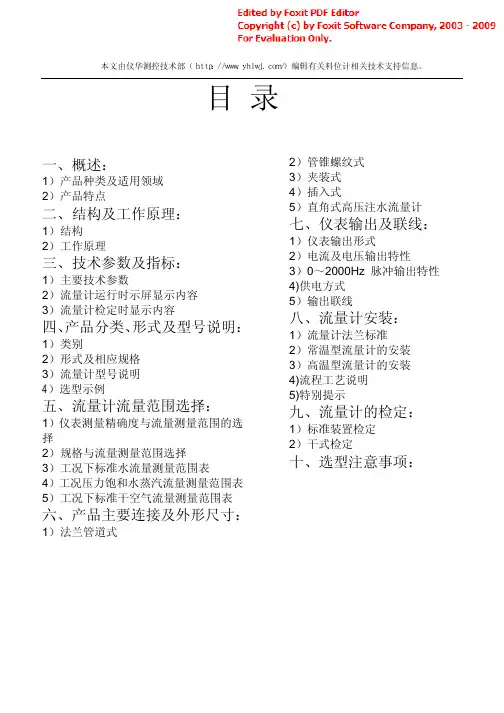

流量计概述工作原理技术参数型号
F:4.0MPa G:5.0MPa H:6.3MPa I:10MPa J:11MPa
K:15MPa L:16MPa M:20MPa N:25MPa Q:25MPa
U:42MPa
介质温度 C:常温-20℃～+70℃ G：高低温196℃～+450℃
公称口径：为管道公称通径，单位为mm
介质类型：Y：液体 Q：气体 Z：蒸汽
4）工况压力下饱和水蒸汽流量测量范围表
闽制 00000188
----SBL 数显靶式流量计---
汇集传统精髓 再创顶尖科技
泉州日新流量仪器仪表有限公司
式中Qm,QV一-分别为质量流量和体积流量，kg/h，m3/h； α----流量系数；
D----测量管内径，mm
β----直径比 β=d/D
d----靶板直径，mm
其余符号同上。
靶板受力经力传感转换成电信号，经前置放大，AD转换及计算机处理后，可得到相应的流量和总量。其工作 原理图如下：
二次仪表显示
3.3 产品型号 3.3.1 型号含义
SBL □ □ □□□□ □ □ □ □ □ □
防爆形式：X：本安型 Y：隔爆型
输出方式：F：二次仪表显示 I：4~20Ma
S:脉冲发信
V:电压发信
R：通讯输出 H:哈特协议
补偿内容：T：带温度补偿 P：带压力补偿
外壳材料：Z：铸钢
N：不锈钢
公称压力: A:0.6MPa B:1.0MPa C:1.6MPa D:2.0MPa E:2.5MPa
3)、流量计检定时显示内容
流量计处于检定状态时，显示屏可显示，操作参数和系统参数其具体显示内容及含义详见随机产品《使用说明书》
四、产品分类形式及型号说明

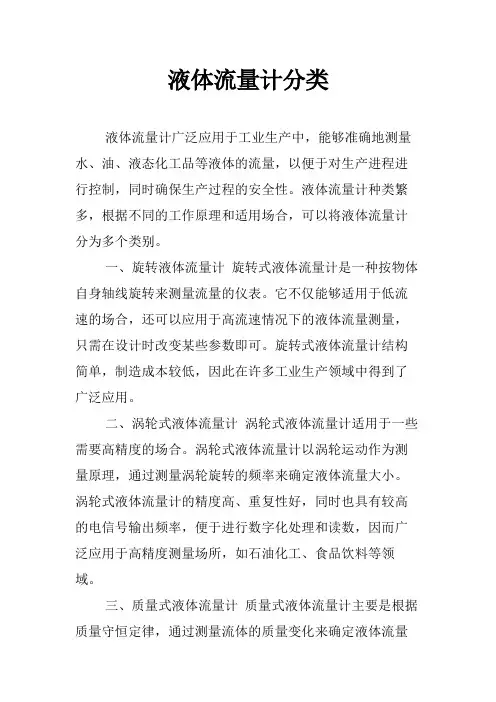

液体流量计分类
液体流量计分类液体流量计广泛应用于工业生产中，能够准确地测量水、油、液态化工品等液体的流量，以便于对生产进程进行控制，同时确保生产过程的安全性。
液体流量计种类繁多，根据不同的工作原理和适用场合，可以将液体流量计分为多个类别。
一、旋转液体流量计旋转式液体流量计是一种按物体自身轴线旋转来测量流量的仪表。
它不仅能够适用于低流速的场合，还可以应用于高流速情况下的液体流量测量，只需在设计时改变某些参数即可。
旋转式液体流量计结构简单，制造成本较低，因此在许多工业生产领域中得到了广泛应用。
二、涡轮式液体流量计涡轮式液体流量计适用于一些需要高精度的场合。
涡轮式液体流量计以涡轮运动作为测量原理，通过测量涡轮旋转的频率来确定液体流量大小。
涡轮式液体流量计的精度高、重复性好，同时也具有较高的电信号输出频率，便于进行数字化处理和读数，因而广泛应用于高精度测量场所，如石油化工、食品饮料等领域。
三、质量式液体流量计质量式液体流量计主要是根据质量守恒定律，通过测量流体的质量变化来确定液体流量的大小。
质量式液体流量计因其测量结果更加精确，几乎不受液体密度和温度影响，被普遍应用于医药、食品等行业。
不过由于质量式液体流量计较为复杂，因此制造成本较高，在应用场合上也相对有限。
四、压降式液体流量计压降式液体流量计是以维瑟鲁管、小孔板、喷嘴等装置来测量液体流量，其测量原理是通过测量流体通过一定断面的压降来确定流量大小。
压降式液体流量计结构简单、测量准确度高、价格相对较低，因此在工业生产中被广泛应用于液体流量测量。
五、液位式液体流量计液位式液体流量计依据液体液面高度的变化，来确定液体的流量，其适用范围十分灵活。
它的结构比较简单，精度也易于控制，同时价格相对便宜，因此在液体测量领域也应用十分广泛。
液位式液体流量计主要适用于天然气、液化气等介质的流量测量，具有安装方便、维护简单的优点。
综上所述，液体流量计种类繁多，不同的流量计适用于不同的场合，我们需要根据具体应用的情况选择合适的液体流量计来进行生产过程的控制和优化，提高生产效率和质量化水平。
流量计分类及工作原理
流量计的分类和工作原理一．流量计的分类按测量原理分有：力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类，即分为：容积式流量计、压差式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计。
二．常用流量计的工作原理及应用1. 压差式流量计差压式流量计是依照安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的会集尺寸来计算流量的仪表。
应用：差压式流量计应用范围特别广泛, 在封闭管道的流量测量中各种对象都有应用，如流体方面：单相、混相、干净、脏污、粘性流等；工作方面：常压、高压、真空、常温、高温、低温等；管径方面：从几毫米到几米；流动方面：亚音速、音速、脉动流等。
它在各工业部门的用量约占流量计所实用量的1/4 ～ 1/3 。
2. 浮子流量计浮子流量计又称转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力式由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。
应用：浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计，特别在小、微流量方面有举足轻重的作用3.容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类，它利用机械测量元件把流体连续不断地切割成单个已知的体积部分，依照测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。
应用：容积式流量计与差压式流量计、浮子流量计并列为三类使用量最大的流量计，常应用于昂贵介质（油品、天然气等）的总量测量。
4. 涡轮流量计涡轮流量计是速度式流量计中的主要种类，它采用多叶片的转子（涡轮）感觉流体平均流速，从而且推导出流量或总量的仪表。
一般它由传感器和显示仪器两部分组成，也可做成整体式。
应用：涡轮流量计在测量石油、有机液体、无机液、液化气、天然气和低温流体获得广泛应用。
流量计的分类及选型
差压式流量计
分类
⑥
⑥宽范围度节流装置：弹性加载可变面积可变 压头流量计（线性孔板）；
⑦
⑧
⑦毛细管节流件：层流流量计；
⑧临界流节流装置：音速文丘里喷嘴；
⑨
⑩
⑨流道式，多孔节流装置，机翼式
⑩插入式差压流量计:圆形截面检测杆；棱形截
面检测杆；T形截面检测杆；弹头形截面检测杆。
2 电磁流量计 法拉第电磁感应定律 （右手定则） E = K·B·V·D
2 干净气体流量的测量
气体的特点 (1)振动大 (2)含水分 (3)脉动流 选用流量计 (1)浮子流量计 (2)差压式节流装置（针对积水，可选用圆缺孔板或偏心孔 板） (3)涡街流量 ① 在无振动或无明显振动的场所使用。 ② 优势：压损小、精度高、范围度宽、维护工作量小。
③ 局限性： 口径：15mm≤DN≤400mm； 压力： PN≤ 4MPa（或6.4MPa） 温度： tmax≤ 420℃。
3 煤气流量的测量
①
② ③
④ ⑤ ⑥ ⑦ ⑧ ⑨
气体的特点 流体静压低、流速低，允许压损小，一般不允许用缩小管径的方法 提高流速。 流体湿度高，有的测量对象还带少量水，在管道底部作分层流动。 有的测量对象氢含量高，流体密度小，用涡街流量计测量时，信号 较弱。 煤气发生炉、焦炉等产出的煤气一般带焦油之类粘稠物，有的还带 一定数量尘埃。 测量点位于压气机出口时，存在一定的流动脉动。 流体属易燃易爆介质，仪表有防爆要求。 从小到大各种管径都有。 最小流量与最大流量差异悬殊。 用于贸易结算的系统，计量精确度要求高；用作一般监视和过程控 制的系统，精确度要求则低一些。
差压式流量计
特点
差压式流量计的缺点及局限性 测量精确度在流量计中属中等水平。由于众 多因素的影响错综复杂，精确度难以提高。 范围度窄，由于仪表信号（差压）与流量为 平方关系，一般范围度较小。 现场安装条件要求较高，如需较长的直管段 （指孔板、喷嘴）。 节流装置与差压显示仪表之间引压管线为薄 弱环节，易产生泄漏，堵塞及冻结、信号失 真等故障。

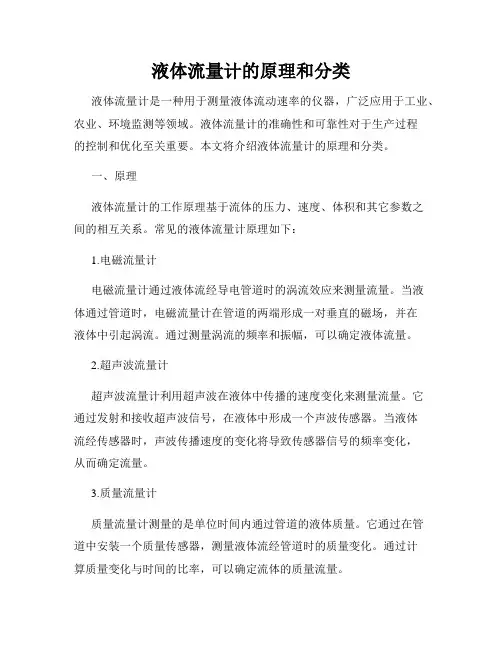

液体流量计的原理和分类
液体流量计的原理和分类液体流量计是一种用于测量液体流动速率的仪器，广泛应用于工业、农业、环境监测等领域。
液体流量计的准确性和可靠性对于生产过程的控制和优化至关重要。
本文将介绍液体流量计的原理和分类。
一、原理液体流量计的工作原理基于流体的压力、速度、体积和其它参数之间的相互关系。
常见的液体流量计原理如下：1.电磁流量计电磁流量计通过液体流经导电管道时的涡流效应来测量流量。
当液体通过管道时，电磁流量计在管道的两端形成一对垂直的磁场，并在液体中引起涡流。
通过测量涡流的频率和振幅，可以确定液体流量。
2.超声波流量计超声波流量计利用超声波在液体中传播的速度变化来测量流量。
它通过发射和接收超声波信号，在液体中形成一个声波传感器。
当液体流经传感器时，声波传播速度的变化将导致传感器信号的频率变化，从而确定流量。
3.质量流量计质量流量计测量的是单位时间内通过管道的液体质量。
它通过在管道中安装一个质量传感器，测量液体流经管道时的质量变化。
通过计算质量变化与时间的比率，可以确定流体的质量流量。
二、分类液体流量计根据其工作原理和结构特点，可以分为多种类型。
下面将介绍几种常见的液体流量计分类：1.涡轮流量计涡轮流量计利用液体流经旋转的涡轮产生的力矩或旋转角速度来测量流量。
它适用于测量低流速和中小口径管道中的液体流量，广泛应用于液体计量。
2.涡街流量计涡街流量计通过涡街传感器感应流体中的涡旋，通过测量涡旋频率来测量流量。
它具有简单、结构紧凑、响应速度快等优点，并且适用于液体的计量和控制。
3.电磁流量计电磁流量计是利用液体中感应电磁力的原理来测量流量的。
它具有测量范围广、准确性高等特点，适用于各种液体的流量测量。
4.超声波流量计超声波流量计利用超声波在液体中传播的速度变化来测量流量。
它适用于各种液体，特别适用于高温、高压和腐蚀性液体的测量。
5.管式流量计管式流量计是通过测量流体通过具有已知几何形状的管道的压力差来测量流量。
它具有结构简单、易于维护、适用范围广等优点，适用于各种工况下的流量测量。

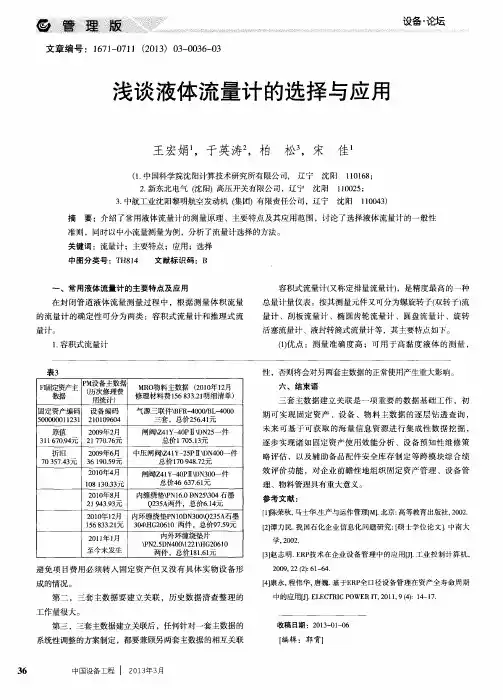

浅谈液体流量计的选择与应用
