一、【贴片电容的命名】贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

例风华系列的贴片电容的命名:例如:0805 CG 102 J 500 N T含义:➢0805:是指该贴片电容的尺寸大小,是用英寸来表示的08表示长度是0.08英寸、05表示宽度为0.05英寸➢CG :是表示做这种电容要求用的材质,这个材质一般适合于做小于10000PF以下的电容,➢102 :是指电容容量,前面两位是有效数字、后面的2表示有多少个零;102=10×100也就是=1000PF,(这里的100即为:2个0).➢J :是要求电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的➢500 :是要求电容承受的耐压为50V 同样500前面两位是有效数字,后面是指有多少个零。

➢N:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡➢T :是指包装方式,T表示编带包装,B表示塑料盒散包装二、【贴片电容的材料划分】贴片电容的材料常规分为三种,NPO,X7R,Y5V;NPO此种材质电性能最稳定,几乎不随温度,电压和时间的变化而变化,适用于低损耗,稳定性要求高的高频电路。

容量精度在5%左右,但选用这种材质只能做容量较小的,常规100PF以下,100PF-1000PF也能生产但价格较高.X7R此种材质比NPO稳定性差,但容量做的比NPO的材料要高,容量精度在10%左右。

Y5V此类介质的电容,其稳定性较差,容量偏差在20%左右,对温度电压较敏感,但这种材质能做到很高的容量,而且价格较低,适用于温度变化不大的电路中。

三、【SMD电阻、电容、电感的误差表示方法】第一种,相对误差,以电容量标称值的偏差百分数表示,即:四、【SMD元件封装公制、英制、尺寸】贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。

SMD贴片元件的封装尺寸

SMD贴片元件的封装尺寸

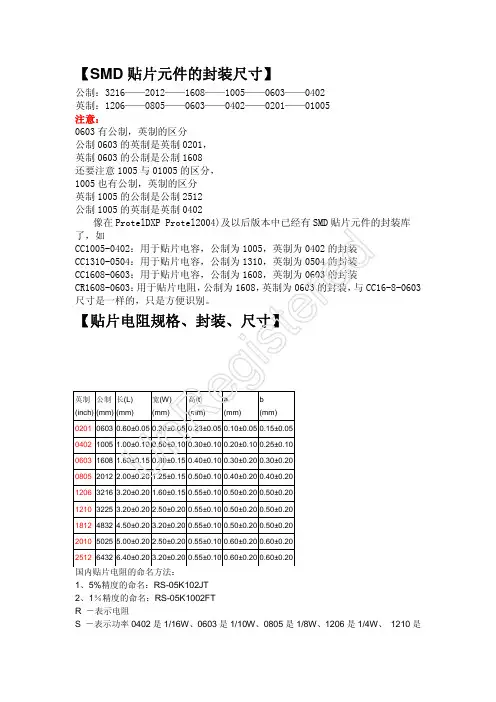

【SMD 贴片元件的封装尺寸】公制:3216——2012——1608——1005——0603——0402 英制:1206——0805——0603——0402——0201——01005 注意:0603有公制,英制的区分公制0603的英制是英制0201, 英制0603的公制是公制1608 还要注意1005与01005的区分, 1005也有公制,英制的区分 英制1005的公制是公制2512 公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了,如CC1005-0402:用于贴片电容,公制为1005,英制为0402的封装 CC1310-0504:用于贴片电容,公制为1310,英制为0504的封装 CC1608-0603:用于贴片电容,公制为1608,英制为0603的封装 CR1608-0603:用于贴片电阻,公制为1608,英制为0603的封装,与CC16-8-0603尺寸是一样的,只是方便识别。

【贴片电阻规格、封装、尺寸】英制 (inch) 公制 (mm) 长(L) (mm)宽(W) (mm)高(t)(mm)a(mm)b (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FT R -表示电阻S -表示功率0402是1/16W 、0603是1/10W 、0805是1/8W 、1206是1/4W 、 1210是Un Re gi st er ed1/3W 、1812是1/2W 、2010是3/4W 、2512是1W 。

贴片元件(SMD)

贴片元件(SMD)

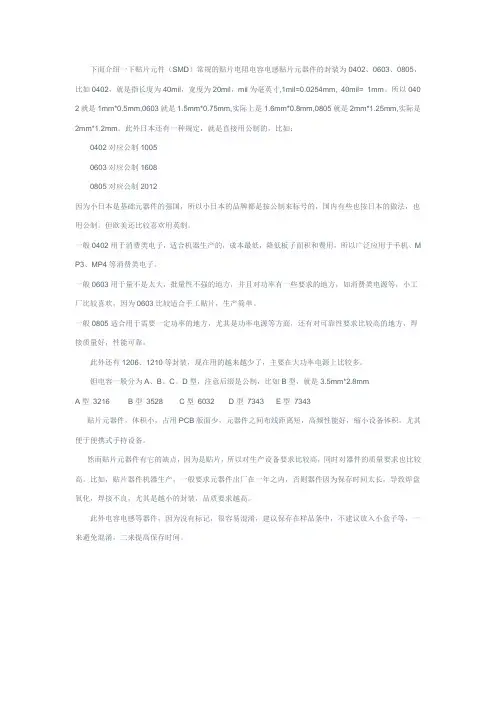

下面介绍一下贴片元件(SMD)常规的贴片电阻电容电感贴片元器件的封装为0402、0603、0805,比如0402,就是指长度为40mil,宽度为20mil,mil为毫英寸,1mil=0.0254mm, 40mil= 1mm。

所以040 2就是1mm*0.5mm,0603就是1.5mm*0.75mm,实际上是1.6mm*0.8mm,0805就是2mm*1.25mm,实际是2mm*1.2mm。

此外日本还有一种规定,就是直接用公制的,比如:0402对应公制10050603对应公制16080805对应公制2012因为小日本是基础元器件的强国,所以小日本的品牌都是按公制来标号的,国内有些也按日本的做法,也用公制。

但欧美还比较喜欢用英制。

一般0402用于消费类电子,适合机器生产的,成本最低,降低板子面积和费用,所以广泛应用于手机、M P3、MP4等消费类电子。

一般0603用于量不是太大,批量性不强的地方,并且对功率有一些要求的地方,如消费类电源等,小工厂比较喜欢,因为0603比较适合手工贴片,生产简单。

一般0805适合用于需要一定功率的地方,尤其是功率电源等方面,还有对可靠性要求比较高的地方,焊接质量好,性能可靠。

此外还有1206、1210等封装,现在用的越来越少了,主要在大功率电源上比较多。

钽电容一般分为A、B、C、D型,注意后缀是公制,比如B型,就是3.5mm*2.8mmA型3216 B型3528 C型6032 D型7343 E型7343贴片元器件,体积小,占用PCB版面少,元器件之间布线距离短,高频性能好,缩小设备体积,尤其便于便携式手持设备。

然而贴片元器件有它的缺点,因为是贴片,所以对生产设备要求比较高,同时对器件的质量要求也比较高。

比如,贴片器件机器生产,一般要求元器件出厂在一年之内,否则器件因为保存时间太长,导致焊盘氧化,焊接不良,尤其是越小的封装,品质要求越高。

此外电容电感等器件,因为没有标记,很容易混淆,建议保存在样品条中,不建议放入小盒子等,一来避免混淆,二来提高保存时间。

SMD元件封装公制、英制、尺寸

SMD元件封装公制、英制、尺寸

一、【贴片电容的命名】贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

例风华系列的贴片电容的命名:例如:0805 CG 102 J 500 N T含义:➢0805:是指该贴片电容的尺寸大小,是用英寸来表示的08表示长度是0.08英寸、05表示宽度为0.05英寸➢CG :是表示做这种电容要求用的材质,这个材质一般适合于做小于10000PF以下的电容,➢102 :是指电容容量,前面两位是有效数字、后面的2表示有多少个零;102=10×100也就是=1000PF,(这里的100即为:2个0).➢J :是要求电容的容量值达到的误差精度为5%,介质材料和误差精度是配对的➢500 :是要求电容承受的耐压为50V 同样500前面两位是有效数字,后面是指有多少个零。

➢N:是指端头材料,现在一般的端头都是指三层电极(银/铜层)、镍、锡➢T :是指包装方式,T表示编带包装,B表示塑料盒散包装二、【贴片电容的材料划分】贴片电容的材料常规分为三种,NPO,X7R,Y5V;NPO此种材质电性能最稳定,几乎不随温度,电压和时间的变化而变化,适用于低损耗,稳定性要求高的高频电路。

容量精度在5%左右,但选用这种材质只能做容量较小的,常规100PF以下,100PF-1000PF也能生产但价格较高.X7R此种材质比NPO稳定性差,但容量做的比NPO的材料要高,容量精度在10%左右。

Y5V此类介质的电容,其稳定性较差,容量偏差在20%左右,对温度电压较敏感,但这种材质能做到很高的容量,而且价格较低,适用于温度变化不大的电路中。

三、【SMD电阻、电容、电感的误差表示方法】第一种,相对误差,以电容量标称值的偏差百分数表示,即:四、【SMD元件封装公制、英制、尺寸】贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。
