7.4 桁架节点设计

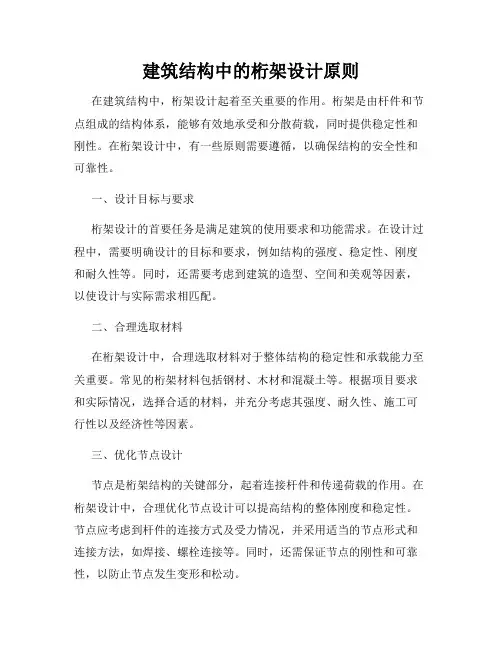

建筑结构中的桁架设计原则
建筑结构中的桁架设计原则在建筑结构中，桁架设计起着至关重要的作用。
桁架是由杆件和节点组成的结构体系，能够有效地承受和分散荷载，同时提供稳定性和刚性。
在桁架设计中，有一些原则需要遵循，以确保结构的安全性和可靠性。
一、设计目标与要求桁架设计的首要任务是满足建筑的使用要求和功能需求。
在设计过程中，需要明确设计的目标和要求，例如结构的强度、稳定性、刚度和耐久性等。
同时，还需要考虑到建筑的造型、空间和美观等因素，以使设计与实际需求相匹配。
二、合理选取材料在桁架设计中，合理选取材料对于整体结构的稳定性和承载能力至关重要。
常见的桁架材料包括钢材、木材和混凝土等。
根据项目要求和实际情况，选择合适的材料，并充分考虑其强度、耐久性、施工可行性以及经济性等因素。
三、优化节点设计节点是桁架结构的关键部分，起着连接杆件和传递荷载的作用。
在桁架设计中，合理优化节点设计可以提高结构的整体刚度和稳定性。
节点应考虑到杆件的连接方式及受力情况，并采用适当的节点形式和连接方法，如焊接、螺栓连接等。
同时，还需保证节点的刚性和可靠性，以防止节点发生变形和松动。
四、荷载路径合理设计在桁架设计中，荷载的传递路径应该合理布置，使荷载能够得以均匀分散和传递。
桁架结构应采用合适的荷载路径，避免荷载集中或引起局部应力过大。
对于大跨度的桁架结构来说，还应考虑荷载在横向和纵向的分布以及侧向位移的限制，以保证结构的整体稳定性。
五、施工和维护考虑在桁架设计中，施工和维护因素也是需要考虑的重要因素。
设计应充分考虑到建造过程中的可行性和安全性，并提供详细的施工图纸和工艺要求。
此外，还需考虑到桁架结构的维护和检修，以便日后对结构进行必要的维护和修复工作。
综上所述，建筑结构中的桁架设计原则包括：明确设计目标与要求、合理选取材料、优化节点设计、合理布置荷载路径以及考虑施工和维护等因素。
遵循这些原则，可以确保桁架结构的稳定性、安全性和可靠性，为建筑提供良好的结构支撑。

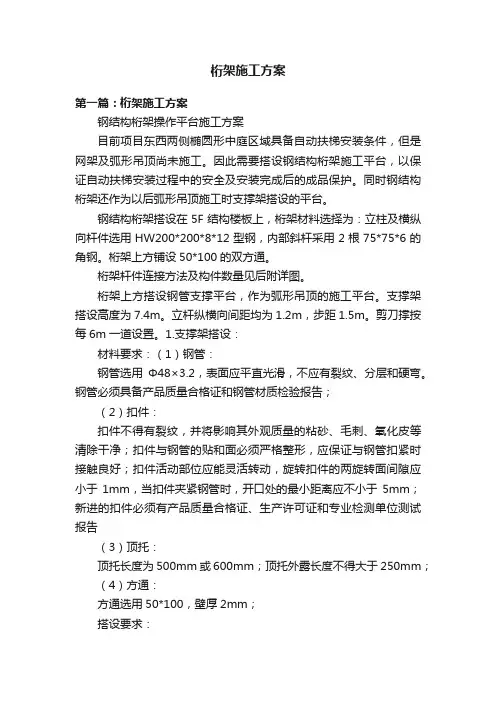

桁架施工方案
桁架施工方案第一篇：桁架施工方案钢结构桁架操作平台施工方案目前项目东西两侧椭圆形中庭区域具备自动扶梯安装条件，但是网架及弧形吊顶尚未施工。
因此需要搭设钢结构桁架施工平台，以保证自动扶梯安装过程中的安全及安装完成后的成品保护。
同时钢结构桁架还作为以后弧形吊顶施工时支撑架搭设的平台。
钢结构桁架搭设在5F结构楼板上，桁架材料选择为：立柱及横纵向杆件选用HW200*200*8*12型钢，内部斜杆采用2根75*75*6的角钢。
桁架上方铺设50*100的双方通。
桁架杆件连接方法及构件数量见后附详图。
桁架上方搭设钢管支撑平台，作为弧形吊顶的施工平台。
支撑架搭设高度为7.4m。
立杆纵横向间距均为1.2m，步距1.5m。
剪刀撑按每6m一道设置。
1.支撑架搭设：材料要求：（1）钢管：钢管选用Φ48×3.2，表面应平直光滑，不应有裂纹、分层和硬弯。
钢管必须具备产品质量合格证和钢管材质检验报告；（2）扣件：扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm；新进的扣件必须有产品质量合格证、生产许可证和专业检测单位测试报告（3）顶托：顶托长度为500mm或600mm；顶托外露长度不得大于250mm；（4）方通：方通选用50*100，壁厚2mm；搭设要求：（1）架体搭设在地面上的部分场地必须平整。
立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接。
接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
（2）剪刀撑随立柱纵横向水平杆同步搭设，通长剪刀撑沿架高连续布置。
剪刀撑按间距6m设置，斜杆与地面的夹角在45°-60°之间。
斜杆相交点处于同一条直线上，并沿架高连续布置。
剪刀撑的杆件连接采用搭接，其搭接长度不小于500mm，并用不少于2个旋转扣件固定。
毕业设计指导：桁架节点的设计
1、基本要求
(1）各杆件的形心线应尽量与屋架的几何轴线重 合，并交于节点中心，以避免由于偏心而产生节 点附加弯矩。
(2）弦杆材料规格沿长度变 化时，屋架轴线取受力较大 杆件形心线为轴线，偏心不 超过较大弦杆截面高度的5％ ，可不考虑偏心影响。图 7.12所示
7.12
（3）偏心较大时，需计算偏心弯矩，将此弯 矩分配于各杆：
肢背塞焊缝计算： 肢尖角焊缝计算：
伸出节
点板时， 如何计算？
e
ΔN=? ΔM=?
式中：ΔN=0.15N ΔM=0.15N×e
（4）下弦拼接节点 采用与下弦尺寸相同的角钢来拼接
肢宽大于 125mm
a、拼接角钢长度计算：
Af
lw
4 0.7hf
f
w f
拼接角钢实际长度：L＝(Lw+2hf)×2＋弦杆杆端空隙 (10~20ｍｍ），且不小于600mm。
l 'w
l ''w
肢背塞焊缝计算：
塞焊缝按两条h’f＝0.5t（t 为节点板厚度）
l 'w l ''w
肢尖角焊缝计算：
l 'w
l ''w
式中： ΔN=N1－N2内力差
l ''w , hw
_Байду номын сангаас肢尖角焊缝的计 算长度和焊缝高度
偏心力矩ΔM＝(N1－N2)e
②当节点板向上伸出（可部分伸出）时，肢尖、肢 背焊缝共同承受集中荷载P和内力差ΔN作用
A0——锚栓孔的面积
b、底板厚度： t
6M f
M ——支座底板单位宽度上的最大弯矩
M q12
8.6 表8.6
桁架设计规范
桁架设计规范篇一：桁架规范介绍建筑工程模板桁架支撑技术规范编制意向介绍随着抗震要求的不断细化及建筑工程的高度不断提高，中高层工程的普及使钢筋混凝土现浇结构形式被广泛应用。
目前，由于现浇混凝土结构施工的模板支撑多采用满堂脚手架拼装系统，即利用钢管和扣件搭建脚手架以形成模板支撑，配合木方、模板进行混凝土施工。
该施工方法单层搭建的工作量大，施工持续时间较长，材料消耗量大，同时，在模板底部空间形成的障碍较多，不便于行走和空间的再利用。
受混凝土凝结时间及强度增长需要，模板支撑架体持续使用的时间较长，配合流水施工需存放大量施工用耗材。
同时因钢管大量周转，垂直运输量大，尤其是在场地狭小、空间紧张的施工现场，大大影响了施工进度和空间的利用。
针对上述问题，提供新型模板桁架支撑系统，旨在减少或取消现浇板底模板支撑架体减少钢管用量及垂直运输量，并能够保证模板支撑系统的强度、刚度及稳定性。
一、提供一种新型模板桁架，其安装、拆卸和长度调节灵活方便，且减少大量的脚手架支设，并在模板底部形成较大空间，便于其空间的再利用。
实现上述目的的施工方案是：设计一种组装式可调节模板支撑桁架，桁架由上弦杆、下弦杆、立杆、斜杆和组装式节点组成。
上弦杆为通长横杆，下弦杆、立杆、斜杆均为可组装杆件，桁架按工程中具体的开间模式进行组装，两端固定后在其上放置木方，木方上放置模板，即完成模板支设。
本装置采用规范的圆管，通过插装和螺栓固定组成桁架。
其安装简单方便，在地面或楼面即可完成操作，其长度可随具体要求的大小而调节，刚度好，强度高，适合在上面铺设木方做为模板支撑点。
可以起吊后固定于制定位置，安装调整均方便，并节省了大量空间。
附图说明：二、如考虑平面桁架在使用过程中强度偏低，而且稳定性差，容易出现侧偏的现象，则针对上述问题，提供一种新型模板空间桁架，其安装、拆卸和长度调节灵活方便，可以减少大量的脚手架支设，在模板底部形成较大空间，便于其空间的再利用，同时增大了桁架的强度，提高了支模及浇筑混凝土过程中的稳定性。
工程桁架搭建方案范本
工程桁架搭建方案范本一、概述桁架是建筑工程中常用的一种结构形式，其主要作用是承受建筑物的水平荷载和垂直荷载，保证建筑物的稳定性和安全性。
本方案旨在对工程桁架的搭建进行详细的规划和部署，确保工程的顺利进行。
二、项目背景本工程桁架搭建项目位于一个面积约10000平方米的建筑工地上，建设规模为一个5层建筑物。
由于建筑物结构较大，需要采用桁架结构来支撑，保证建筑物的稳固性和安全性。
三、工程桁架设计方案1. 桁架结构选择经过综合考虑，决定采用钢结构桁架作为建筑物的支撑结构。
钢结构桁架由钢材制成，具有高强度、抗风性能好、可靠性高等优点，适用于较大的建筑结构。
同时，钢结构桁架的施工速度快，可大幅缩短工期，有利于项目的快速建设。
2. 桁架结构参数桁架结构的设计参数应根据建筑物的具体情况进行计算，包括桁架的跨度、高度、截面尺寸、材质等。
在本项目中，桁架的跨度约为20米，高度约为15米，选用Q345B钢材制成，其截面尺寸为200*200mm。
3. 桁架节点连接桁架节点的连接对于整个桁架结构的稳定性和安全性至关重要。
在本项目中，桁架的节点连接采用高强度螺栓连接，确保节点连接的牢固性和稳定性。
4. 桁架表面防腐处理由于钢结构桁架易受到腐蚀，为了延长桁架的使用寿命，应对钢结构桁架进行表面防腐处理。
在本项目中，桁架表面将进行喷涂防腐漆处理，提高桁架的耐腐蚀性能。
5. 桁架安装方案桁架的安装应安全可靠，并满足工程进度要求。
在本项目中，桁架的安装分为两个阶段进行。
第一阶段是在地面上预制桁架构件，第二阶段是吊装和焊接桁架构件。
在桁架吊装过程中，需要严格遵守安全操作规程，确保施工现场的安全。
6. 桁架验收方案桁架的安装完成后，需进行验收，确保桁架的质量符合设计要求。
验收包括对桁架结构的尺寸、节点连接情况、防腐处理情况等进行检查。
验收合格后，方可进行建筑物的主体施工。
四、施工组织与管理1. 施工组织本项目的桁架施工分为预制和安装两个阶段。

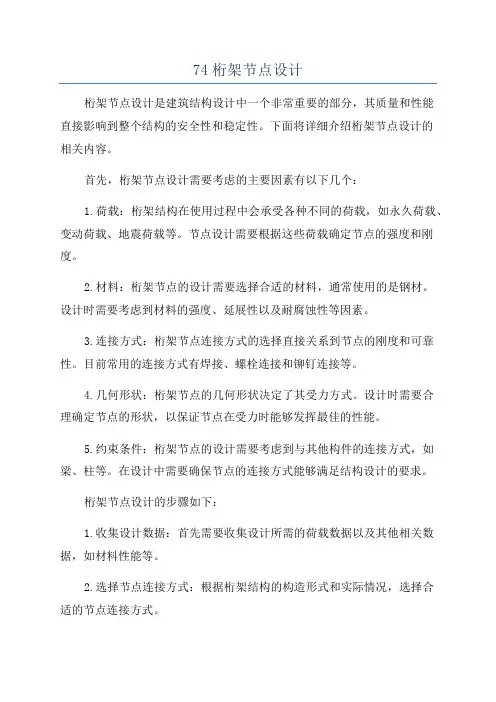

74桁架节点设计
74桁架节点设计桁架节点设计是建筑结构设计中一个非常重要的部分，其质量和性能直接影响到整个结构的安全性和稳定性。
下面将详细介绍桁架节点设计的相关内容。
首先，桁架节点设计需要考虑的主要因素有以下几个：1.荷载：桁架结构在使用过程中会承受各种不同的荷载，如永久荷载、变动荷载、地震荷载等。
节点设计需要根据这些荷载确定节点的强度和刚度。
2.材料：桁架节点的设计需要选择合适的材料，通常使用的是钢材。
设计时需要考虑到材料的强度、延展性以及耐腐蚀性等因素。
3.连接方式：桁架节点连接方式的选择直接关系到节点的刚度和可靠性。
目前常用的连接方式有焊接、螺栓连接和铆钉连接等。
4.几何形状：桁架节点的几何形状决定了其受力方式。
设计时需要合理确定节点的形状，以保证节点在受力时能够发挥最佳的性能。
5.约束条件：桁架节点的设计需要考虑到与其他构件的连接方式，如梁、柱等。
在设计中需要确保节点的连接方式能够满足结构设计的要求。
桁架节点设计的步骤如下：1.收集设计数据：首先需要收集设计所需的荷载数据以及其他相关数据，如材料性能等。
2.选择节点连接方式：根据桁架结构的构造形式和实际情况，选择合适的节点连接方式。
3.计算节点受力：根据节点的几何形状和受力方式，进行节点受力计算。
在计算中需要考虑各种不同的荷载情况，如静载、动载等。
4.设计节点尺寸：根据节点的受力情况，进行节点尺寸的设计。
在设计中需要考虑节点的强度和刚度等方面。
5.检查节点设计：对设计的节点进行检查，确保其满足结构设计的要求。
在检查中需要考虑节点的安全性、稳定性和可靠性等方面。
6.绘制节点图纸：最后需要根据设计结果，将节点设计绘制成图纸。
图纸中需要标注节点的尺寸和连接方式等信息。
总结起来，桁架节点设计是建筑结构设计中一个复杂而重要的环节，需要综合考虑多种因素，如荷载、材料、连接方式、几何形状和约束条件等。
只有在综合考虑了这些因素的情况下，才能设计出满足结构要求的桁架节点。
实际工程桁架结点设计方案
实际工程桁架结点设计方案一、桁架结点的类型桁架结点根据其结构形式和连接方式可以分为多种类型，主要包括节点板式、节点焊接式、节点连接式、节点铆接式等。
不同类型的桁架结点在实际应用中具有不同的特点和适用范围。
1.1 节点板式节点板式是桁架结点设计中常见的一种形式，其特点是直接采用钢板和螺栓连接的方式，具有结构简单、施工方便等优点。
常用于中小跨度的桁架结构，例如车站、体育馆等建筑领域。
1.2 节点焊接式节点焊接式采用焊接工艺将桁架的构件连接在一起，具有连接牢固、受力均匀等优点。
适用于大跨度、大载荷的桁架结构，如桥梁、塔架等工程。
1.3 节点连接式节点连接式采用螺栓连接的方式，具有连接简便、易于维护更换等优点。
适用于需要进行拆装和维护的桁架结构，例如临时搭建的支撑结构等。
1.4 节点铆接式节点铆接式采用铆接工艺将桁架的构件连接在一起，具有连接牢固、抗腐蚀等优点。
适用于需要长期使用且受力较大的桁架结构，如海上风电塔架等工程。
二、桁架结点设计原则桁架结点设计的过程中，需要遵循一些基本原则，以确保桁架结构具有良好的稳定性、安全性和经济性。
2.1 结构合理性桁架结点的设计应考虑结构的合理性，包括受力合理、构件布局合理等方面。
避免产生集中应力、疲劳、振动等问题，确保桁架结构的整体稳定性。
2.2 材料选择桁架结点的设计应选用合适的材料，考虑受力性能、抗腐蚀性能等方面。
根据桁架结构的使用环境和受力条件，选择合适的钢材、铝合金等材料，确保桁架结点的使用寿命和安全性。
2.3 连接方式桁架结点的设计应考虑连接方式的合理性，包括焊接、铆接、螺栓连接等方面。
根据实际受力条件和使用要求，选择合适的连接方式，确保桁架结点连接牢固、可靠。
2.4 施工易性桁架结点的设计应考虑施工的便捷性和效率性，包括构件尺寸、连接方式等方面。
避免出现施工难度大、构件加工精度要求高等问题，确保桁架结点的施工顺利进行。
2.5 维护性桁架结点的设计应考虑结构的维护性，包括构件可更换、维修便捷等方面。
管桁架支座节点设计
管桁架支座节点设计管桁架支座节点啊，就像是管桁架这个“巨人”的脚丫子，可别小瞧这脚丫子，它要是没设计好，这“巨人”可就得摔个大马趴。
你想啊，这支座节点就如同一个超级精密的枢纽，是力量传递的关键通道。
要是把管桁架比作一列超级列车，那支座节点就是那铁轨的连接点，得稳稳当当的，稍微有点差池，这列车可就得脱轨喽，那场面就像喝醉了的大汉在冰面上跳舞，完全失控。
在设计这个支座节点的时候，就像是在给一个超级挑剔的美食家做一道绝世菜肴。
材料的选择就像挑选食材，每一种钢材就像是不同的食材，有的像韧性十足的牛肉，有的像坚硬的核桃。
得把它们巧妙地组合起来，要是选错了材料，就好比在蛋糕里放了辣椒，那味道可就怪异极了。
节点的连接方式呢，那可是门大学问。
它有点像玩拼图，但是这个拼图可不像儿童玩的那么简单。
每个零件的拼接就像是在完成一场高难度的乐高搭建，而且是那种不能有丝毫差错的搭建，一旦一块拼错了，整个结构可能就像纸牌屋一样，呼啦一下全倒了。
有时候啊，计算支座节点的受力就像是在预测一个超级调皮孩子的行为。
你得考虑到各种情况，就像这孩子可能突然往左跑，也可能突然往右跳。
风荷载啦、雪荷载啦，这些外力就像是孩子捣蛋的小手段，我们得提前做好防范，不然这“孩子”能把整个管桁架结构折腾得七荤八素。
我们还要给这个支座节点穿上合适的“衣服”，也就是防腐防锈措施。
这就好比给娇嫩的皮肤涂上防晒霜，要是不涂，那节点就会被腐蚀得千疮百孔，就像被虫子蛀了的苹果，原本强壮的结构也会变得弱不禁风。
设计管桁架支座节点还得考虑到它的灵活性，这就像给舞者设计鞋子，既要能稳稳地站着，又要能灵活地转动。
如果太僵硬，那管桁架在面对一些微小的变形需求时，就会像被绑住手脚的人，动弹不得，然后就会产生各种应力集中的问题，那可就是大麻烦啦。
而且啊，这支座节点的外观也不能太丑，毕竟建筑也是要讲究颜值的。
它要是长得太难看，就像在一群俊男美女中突然冒出一个怪咖，整个建筑的美感都会被拉低。
7.4 桁架节点设计
弦杆和连接角钢连接一侧的焊缝长度为：
拼接角钢长度为
b为间隙，一般取10—20mm。
下弦杆与节点板间的焊缝按传递弦杆内力之差N 或弦杆较大内力的15％（取大者）。 弦杆与节点连接一侧的焊缝：
2）各杆与节点板的传力焊缝 “D”
2．节点板设计
1） 形状；矩形、梯形等， 其他形状时，至少应有二条平行边。
2）厚度： 梯形和平行弦屋架：内力由腹杆传给弦杆，节点板 的厚度由腹杆最大内力决定。 三角形屋架：节点板的厚度由上弦杆内力决定。 支座节点板厚度比中间大2mm 。 中间节点板的厚度参照表P293 7.6选用。
节点板的拉剪破坏计算：
弦杆自身拼接的传 力焊缝“C”。
(4) 上弦跨中拼接节点
竖向力为P-(Nl+N2)sin 由弦杆与节点板间的8条焊缝承 担的， 水平分力由拼接角钢传递。
(5) 支座节点
铰接支座：传递竖向支座反力 刚接支座：传递端部弯矩产生的水平力和竖向反力。
1）简支梯形屋架支座节点 ：
传递路线： 屋架杆件合力节 点板通过“L”焊缝 将部分合力肋 板，节点板与肋板 通过水平的“H”焊 缝将合力传给底 板。
e不超过较大杆件截面高度的5％，不考虑偏心产生 的附加弯矩；否则按汇交节点的各杆件线刚度分配偏心 力矩，按偏心受力构件计算杆件的强度和稳定。
式中 M=(Nl+N2)e为偏心力矩； Mi——分配给第i杆的力矩； Ki——第i杆的线刚度； Ki——汇交于节点各杆线刚度之和。
(4) 避免焊缝过分密集 节点板上各杆件间焊缝的净距a： 静载 a10~20mm；动载 a过大削弱节点平面外刚度。 a50mm；
（2）有集中荷载的节点
桁架结构设计步骤
桁架结构设计步骤桁架结构设计步骤如下：第一步：确定基本设计参数设计的基本参数包括板的跨度和厚度、两阶段的板支撑、钢筋类型、混凝土强度等级和使用荷载。
第二步：钢桁架楼承板长度的确定根据工程实际情况，楼承板的长度可以是一跨，也可以是多跨之和（1）钢桁架楼板的长度应为200mm的倍数，特殊情况下，长度可为100mm的倍数。
（2）楼承板的长度应为多跨之和的连续板。
（3）楼承板的长度不宜大于20m，理论上钢桁架楼承板可以加工成无限长，但实际上考虑到楼承板的运输系数，最大长度不应超过17.5米，否则很难找到运输工具。
部分项目与承重板之间不允许有严格的拼接要求。
此时，需要现场处理。
第三步：根据使用阶段计算，初步选定钢桁架楼承板的类型钢桁架楼承板设计包括四个部分：桁架构件设计、底模设计、桁架构件连接节点设计、桁架与底模连接节点设计。
其中，连接节点的强度由结构保证，无需验算。
底模设计成型，满足应力要求。
因此，设计者只需设计桁架构件就可以选择钢桁架楼承板的类型。
第四步：当没有临时支撑时，应检查表或检查施工阶段，调整地板承重板的类型，以满足应力要求。
第五步：确定支座附加钢筋的数量当钢桁架连续时，使用阶段计算的支座负筋面积减去钢桁架上弦杆截面面积，即为支座的附加配筋量；当钢桁架在支座处不连续时，支座负筋在使用阶段计算的截面面积为支座的附加钢筋用量。
不同类型的钢筋应更换为等强度带。
第六步：楼层结构图楼层结构图包括平面布置图和节点详图。
平面布置图包括：钢筋桁架楼承板、支座负筋、孔边及柱边附加钢筋、分布钢筋、柱边及混凝土墙边支撑等，同时，施工中临时支撑的布置必须在图纸中明确。
第七步：其他注意事项楼板可设计为单向板或双向板。
钢桁架楼承板在施工阶段均为单向板。
无临时支撑时，施工阶段所需钢筋一般大于使用阶段按单向板计算的钢筋，故楼板应按单向板设计。
当因具体工程条件需要设计双向板时，为节约钢材，施工阶段应沿垂直于桁架方向设置临时支撑。
桁架设计要求 展览桁架搭建方法
桁架搭建在庆典活动中是经常用到的，搭建质量的好坏也会影响到活动的最终效果。
那么，桁架设计要求是什么？桁架：一种由杆件彼此在两端用铰链连接而成的结构。
桁架由直杆组成的一般具有三角形单元的平面或空间结构，桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度。
下面就给大家介绍在展览中桁架搭建方法。
桁架设计要求足够强度—不发生断裂或塑性变形；足够刚性—不发生过大的弹性变形；足够稳定性—不发生因平衡形式的突然转变而导致坍塌；良好的动力学特性—抗震、抗风性。
桁架的设计要求：要有符合要求的杆件；要有良好的连接件，包括铆钉、销钉及焊缝的连接。
这些就涉及到桁架的类型、杆件的尺寸和材料，但首先是静力学分析。
桁架的优点是杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料，减轻结构重量。
常用的有钢桁架、钢筋混凝土桁架、预应力混凝土桁架、木桁架、钢与木组合桁架、钢与混凝土组合桁架。
展览桁架搭建方法展览桁架的规格及常规配件：1、材料：钢桁架（壁厚1.2mm）；铝合金桁架2、表面处理：静电喷塑3、承受力：跨度一般在6米以内，同时可承重100Kg（无任何负载跨度可达18米）4、重量：钢桁架990mm的一节的重量约为4kg,壁厚1.2mm（铁质）展览桁架是展架的一种。
展览桁架的用途及特点：广泛用于展览展会会场搭建、展示平台、舞台背景及跨度大的画面展示载体，具有安装方便、快捷、稳定性强等特点，适合公司进行大型的户外活动展示。
具体说来，整个展会的搭建是较为复杂的，因为会考虑到展位整体的美观性及多方面的细节，故在对待客户有此类的需求时可将客户的需求汇总（规格要求、必要时可要求客户提供详细的图纸），再将需求告之产品中心相关项目人员。
项目人员在计算好桁架的配置后会将整体的配置明细以传真的形式发给销售人员。
展览桁架的拼接方法：如:以990mm的为例，它的实际尺寸为940mm，加上50mm的六角接头（螺丝）为990mm。
建筑施工桁架搭设方案
建筑施工桁架搭设方案建筑施工桁架搭设方案是指在建筑施工过程中，为了支撑和搭设各种构件而搭建起的临时性结构。
它的设计和搭设需要考虑到施工过程中的安全性、稳定性和经济性等因素。
下面是一个1000字的建筑施工桁架搭设方案。
一、方案概述本方案是针对某大型建筑的施工桁架搭设提出的，施工桁架是为了支撑建筑物的主体结构，在建筑物竣工后，施工桁架将被拆除。
本方案的目标是设计一个稳定可靠、施工效率高、成本低的施工桁架。
二、方案内容1. 结构设计：根据建筑物实际情况，我们设计了一种由钢材构成的桁架结构，桁架采用了三角形的形式，以确保施工过程中的稳定性。
桁架中的钢材采用了高强度的Q345钢，经过连接件连接成为整体结构。
2. 搭设过程：首先，我们会根据建筑物的平面布置图进行布点，并确定桁架的具体位置和尺寸。
然后，我们会进行桁架部件的预制，包括切割、钻孔、焊接等工艺。
在预制完成后，我们会将桁架部件运输到施工现场，并利用起重设备进行吊装和安装。
最后，我们会进行连接件的连接和固定，确保桁架的稳定性。
3. 安全措施：在搭设桁架的过程中，我们会严格遵守安全操作规程，保证施工人员的人身安全。
同时，我们会进行结构的稳定性分析，确保搭设的桁架结构可以承受各种力的作用，避免发生桁架倒塌的情况。
4. 起重设备：为了进行桁架的吊装和安装，我们会选择适当的起重设备。
起重设备的选型需要考虑到桁架的尺寸和重量等因素，以确保安全和高效完成吊装和安装工作。
5. 桁架拆除：在建筑物竣工后，我们会进行桁架的拆除工作。
拆除的过程中，我们会采取适当的保护措施，以确保拆除工作的安全性和无损坏地完成。
三、预期效果通过采用以上方案，我们预期可以达到以下效果：1. 高效完成施工：采用桁架搭设方案，可以为建筑施工提供良好的支撑结构，从而提高施工效率，缩短工期。
2. 降低成本：桁架结构采用钢材制作，成本相对较低，且可重复使用，节约了材料成本。
3. 提高施工质量：通过严格的结构设计和现场操作，可以确保桁架的稳定性，减少施工过程中的安全事故发生，提高施工质量。
7.4 桁架节点设计解析
2．节点板设计
1） 形状；矩形、梯形等， 其他形状时，至少应有二条平行边。
2）厚度： 梯形和平行弦屋架：内力由腹杆传给弦杆，节点板 的厚度由腹杆最大内力决定。 三角形屋架：节点板的厚度由上弦杆内力决定。 支座节点板厚度比中间大2mm 。 中间节点板的厚度参照表P293 7.6选用。
节点板的拉剪破坏计算：
7．4 桁架节点设计
力。
P294
节点设计：确定节点的构造，连接焊缝及节点承载 形式：使用节点板和不使用节点板 。
一、双角钢截面杆件的节点
1．节点设计的一般原则： (1) 各杆轴线汇交于节点中心。 截面的形心与肢背的距离调整为5mm的倍数。 (2) 角钢切断面时，一般应与其轴线垂直。
(3) 截面改变处应设在节点上 以两劲肋、“L”及 “H”焊缝四个部分。
底板所需毛面积 ：
An=R／fc A0——锚栓孔面积。
底板短边尺寸200mm。
底板的厚度为 t
6M f
一般 t 16m。
水平焊缝“H”应能传递全部反力R。 肋板与节点板间的竖向焊缝“L”，按每块肋板竖直焊 缝的受力为V=R/4及M=Ve计算。 加劲肋的高度与节点板高度一致，厚度取等于或略 小于节点板的厚度。 加劲肋的强度按悬臂梁验算。
(3)下弦跨中拼接节点
弦杆内力较大，为保证 拼接处具有足够的强度和刚 度，用拼接角钢来拼接。
拼接角钢与弦杆规格相同，切 去部分竖肢及直角边棱。 切肢=t+hf+5mm，
切肢切棱引起的截面削弱不太 大，由节点板来补偿。
弦杆拼接节点的计算 ：
1）弦杆自身拼接的传力焊缝C按：
A）传递两侧弦杆内力较小的N
弦杆自身拼接的传 力焊缝“C”。
(4) 上弦跨中拼接节点
桁架节点设计
桁架节点设计嘿，朋友们！今天咱来聊聊桁架节点设计这档子事儿。
你说这桁架节点设计像啥？就好比是一座大楼的关节呀！要是这关节不给力，那整座大楼不就摇摇欲坠啦？所以可千万别小瞧了它。
咱先来说说这节点设计的重要性。
你想想看，桁架就像是一个大力士，得扛起好多重量呢，那节点就是让这个大力士稳稳站住的关键。
要是节点没设计好，那还不得散架呀！这可不是开玩笑的。
那怎么才能设计好桁架节点呢？这可得好好琢磨琢磨。
首先呢，材料得选对咯。
就像你要盖房子，总不能用烂木头吧？得挑结实的、耐用的材料，这样节点才能坚固可靠呀。
然后呢，尺寸得精确。
差之毫厘谬以千里，这可不是说着玩的。
稍微有点偏差，可能整个桁架的性能就大打折扣啦。
还有啊，节点的形状也有讲究呢。
有的像个小圆盘，有的像个小星星，不同的形状有不同的用处。
这就跟人穿衣服似的，得根据场合选合适的款式，对吧？咱再说说连接方式。
就好比人与人手牵手，得牵得紧才行呀。
焊接、螺栓连接，各有各的好处。
焊接就像把两个人粘在一起，牢固得很；螺栓连接呢，就像是用扣子扣上，也挺稳当。
设计的时候还得考虑受力情况呢。
就像人跑步，不同的姿势受力可不一样。
得让节点能承受各种力的作用，这样桁架才能在各种情况下都稳稳当当的。
我记得有一次，看到一个桁架，那节点设计得真是巧妙啊！就像一件艺术品一样。
让人忍不住感叹，这设计师可真是厉害呀！总之呢，桁架节点设计可不是一件简单的事儿。
得细心、得用心、还得有创意。
可不能马马虎虎的，不然出了问题那可就麻烦大啦！咱可得把这关节设计得结结实实的，让桁架能稳稳地发挥作用，为我们的生活和工作添砖加瓦呀！这就是我对桁架节点设计的看法，你们觉得呢？原创不易，请尊重原创，谢谢!。
桁架建筑结构设计方案
桁架建筑结构设计方案桁架结构是一种常见的建筑结构形式，它由一系列的梁和柱组成，通过形成三角形的稳定结构来承载荷载。
桁架结构具有一定的优势和特点，广泛应用于建筑设计中。
本文将介绍桁架结构设计方案，并探讨其特点和应用。
桁架结构设计方案的基本原理是利用三角形的稳定性。
通过将梁和柱组合形成不同形式的三角形结构，可以使结构更加稳定，减少材料的使用量。
桁架结构在构造上有很大的灵活性，可以根据不同的需求进行优化设计，满足不同场所的要求。
桁架结构的设计方案需要考虑以下几个方面。
首先是荷载分析。
根据建筑物的使用要求和地理条件，确定所需承载的重量和力。
结构设计师需要计算荷载的大小和方向，以确定梁柱的位置和尺寸。
其次是结构的形式和材料选择。
桁架结构可以有多种形式，包括平面桁架、空间桁架和曲面桁架等。
根据具体需求和建筑物的形状，选择相应的结构形式。
材料的选择也十分重要，需要考虑材料的强度、稳定性和耐久性等因素。
桁架结构设计方案的特点有很多。
首先是结构的轻量化。
相比于传统的混凝土结构或砖石结构，桁架结构采用金属材料或木材材料，具有更轻的重量。
这使得构造更加便捷，减少了对基础的要求，降低了建设成本。
其次是结构的坚固性。
桁架结构采用三角形的稳定结构，使得整个建筑物能够更好地抵抗外部荷载的作用，具有更好的抗震性能。
同时，桁架结构还具有可拆卸和可移动的特点，方便日后的维护和改造。
桁架结构的应用非常广泛。
在工业建筑中，桁架结构常用于机场、体育馆和仓库等大跨度建筑的设计。
由于桁架结构具有强度高、承载能力大的优势，适合于大跨度结构的设计。
此外，桁架结构还常用于桥梁、塔架和天线等工程项目的建设，能够满足大跨度结构的要求。
在特殊环境下，如地震区域或多风区域，采用桁架结构可以提高建筑物的抗震性能和风力稳定性。
总之，桁架结构设计方案是一种应用广泛的建筑结构形式。
它利用三角形的稳定性和优秀的性能，能够满足不同场所和条件下的建筑需求。
在未来的建筑设计中，桁架结构将继续发挥其独特的优势，为建筑行业做出更大的贡献。
7.5 桁架设计施工图
3、施工图中的比例尺：
杆件轴线
杆件截面
1：20~1：30；
1：10~1：15
节点、节点板和小零件：1：5 ~1：10
杆件边缘间的距离 a=10~20mm
单腹杆的节点
屋架支座节点
c≥130mm或下弦外伸长度
屋架中间节点
4、尺寸及零部件编号
1）注明各零件的型号和尺寸、加工尺寸、定位尺 寸、孔洞的位置以及工厂加工或工地施工等。 2）零件编号按主次、上下、左右顺序进行。 3）完全相同的零件用同一编号。
注意：
型号和尺寸完全相同的杆件，开孔或切斜角成镜面 对称时，可编同一号，在材料表中注明正反。 连支撑和不连支撑的屋架可用同一张施工图表示。
5、材料表包括： 零件的截面、长度、 数量(正、反)和自重。
6、文字说明包括： 钢材标号、焊条型号、焊缝形式和质量等级、 图中未注明的焊缝和螺孔尺寸以及油漆、运输和加 工要求等，或一些不易用图表达，或用文字集中统 一说明更简单等。
§7．5 桁架设计施工图P297
1、 在图纸上部绘一桁架简图
对称桁架时，一半标注杆件几何长度(mm)， 一半标注杆件内力(N或kN)。
起拱：跨度(梯形L 24m，三角形L 15m) ， 下弦拼接处1） 屋架的正面图，上、下弦的平面图、侧面图、 节点或特殊零件的大样图、材料表。
屋脊节点
下弦杆拼接节点
三角形屋架支撑布置图
上弦横向水平支撑
垂直支撑
下弦横向水平支撑
上、下弦支撑交叉点构造
上弦支撑与檩条相连
上弦支撑不与檩条相连
角钢屋架上弦支撑连接
角钢屋架垂直支撑与上弦的连接
桁架节点安为何安铰接设计
桁架节点安铰接设计结构力学在分析桁架的各个杆的受力时，需要简化。
归结起来就两条：一条是所有的外力作用在桁架的节点上；一条是桁架的所有节点都是铰接的，也就是说每一根杆可以绕节点自由转动。
这两条的实质是，桁架的每一根杆只受拉压力，不受弯矩的作用，亦即没有弯曲。
我们注意图7、图8的桁架，前一个桁架的节点是铆接的，后一个节点是焊接的，都是固接，杆与杆之间并不能相互转动。
为什么在做分析的时候却能把这些节点简化为铰接的呢？这需要仔细说说。
就是说，我需要估算在桁架的杆件变形时，杆件所受的弯曲程度。
如果我们能够证明在任何情况下，杆件弯曲所引起的应力比拉压的应力都小许多，那么我们当然就可以略去杆件的弯曲，把桁架的节点看做铰接了。
不妨设杆的长度为l，杆的截面尺寸为a，并且a<<l，即截面尺寸比长度小一个数量级。
现在我们设杆系中有一根杆受拉（或压）力，力的大小为杆的比例极限，这是在设计时，杆能够承受的比较大的力了，因为大过它，材料就会受到不可恢复的塑性变形。
一般在碳钢的情形，它相当于杆伸长（或压缩）了原长的千分之一，即l/1000。
还设这根杆的一端是固定的，于是另一端就移动了l/1000，于是在这一段相联接的另一根杆便产生了横向的位移。
不妨假定它的横向位移就是l/1000（其实只有在另一根杆与变形的杆相互垂直时才是这样的，一般情形，横向位移要小）。
我来讨论，这另一根一端横向位移为l/1000，一端固定的杆的弯曲变形。
这是一根悬臂梁。
设它在固定端所受的弯矩为M，则由材料力学简单的计算可以达到位移端的横向位移应当是：这里E是材料的杨氏模量，J是截面的转动惯量。
由这个式子可以求出杆固定端的弯矩M，从而得到那里最大的弯曲应力考虑到J=a?/12于是上式就化为我们既然知道受拉杆的变形是l/1000，它的应变是1/1000，所以拉压应力是E/1000，现在弯曲应力多出一个引子a/l，而且由于悬臂梁在固定端的应力是最大的，所以可知杆的弯曲应力比起拉压应力要小一个数量级。
桁架搭建方案
桁架搭建方案桁架结构是一种能够承受大跨度载荷的结构，因此被广泛应用于建筑、航空、船舶等领域，是工程领域中的一项重要技术。
桁架搭建方案也是工程师们必须要掌握的重要能力之一。
1. 研究现场情况在进行桁架搭建工作前，必须对搭建现场进行研究。
包括测量现场各个角度、高度、土质、周边环境等，以确定桁架的大致尺寸和基础条件。
根据需要，还需要进行各种设备和施工条件的检查。
2. 确定桁架规格根据现场情况和使用需求，确定所需要的桁架规格。
这包括桁架所需的各个部件，材料的种类、规格、数量等。
需要检查这些部件的质量和性能是否符合需要。
3. 制定搭建方案根据桁架规格和现场需求确定桁架搭建方案。
这包括桁架的支撑方式、拼接方式、连接点位置、搭建顺序等。
通过制定详细的搭建方案，可以确保施工人员的安全和工程质量的稳定性。
4. 确定搭建人员和设备桁架搭建需要有相应的施工人员和设备。
需要根据搭建方案确定所需要的施工人员数量、技能要求以及各种机械设备的种类、数量、规格等。
根据实际情况进行调配，在保证安全的前提下，合理分派工人和设备以提高效率。
5. 施工并进行监测在搭建过程中，需要对各个步骤进行监测，以确保搭建质量的稳定性。
施工人员需要按照方案进行工作，并对每个步骤进行记录。
同时，需要对桁架进行力学性能测试，检测是否满足设计要求。
如果出现问题需要及时调整并进行修复。
6. 安全管控和收尾工作在桁架搭建完成后，需要进行安全管控和收尾工作。
包括整理现场材料、清理遗留物、进行安全管控和拆除现场临时设施等。
最后，还需要进行整个工程的总结，评估工程质量及所消耗的资源、人力、时间等。
总之，桁架搭建是一项复杂且关键的工作。
只有在仔细研究现场情况、制定详细的搭建方案、严格执行工作流程、保证安全施工和进行总结评估等方面做到细心认真，才能提高工作效率，确保工程质量的稳定性。
