机械原理试卷自测含答案
机械原理考试题及答案
机械原理考试题及答案一、单项选择题（每题2分，共20分）1. 机构具有确定运动的条件是（）。
A. 至少有一个原动件B. 至少有两个原动件C. 至少有三个原动件D. 至少有四个原动件答案：A2. 凸轮机构中，从动件的行程是指（）。
A. 从动件的位移量B. 从动件的角位移量C. 从动件的线速度D. 从动件的角速度答案：A3. 齿轮传动中，齿顶高系数一般取（）。
A. 0.8B. 1C. 1.25D. 2答案：C4. 四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A5. 曲柄滑块机构中，若曲柄长度为200mm，滑块行程为100mm，则该机构的压力角为（）。
A. 45°B. 60°C. 90°D. 120°答案：B6. 机构的自由度是指（）。
A. 机构中独立运动的数目B. 机构中独立运动的数目减去1C. 机构中独立运动的数目减去2D. 机构中独立运动的数目减去3答案：A7. 铰链四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A8. 齿轮传动中，齿顶高系数一般取（）。
A. 0.8B. 1C. 1.25D. 2答案：C9. 凸轮机构中，从动件的行程是指（）。
A. 从动件的位移量B. 从动件的角位移量C. 从动件的线速度D. 从动件的角速度答案：A10. 四杆机构中，若最短杆长度为50mm，最长杆长度为200mm，则该机构的杆长比范围是（）。
A. 0.25≤杆长比≤0.6B. 0.33≤杆长比≤0.6C. 0.25≤杆长比≤0.5D. 0.33≤杆长比≤0.5答案：A二、填空题（每题2分，共20分）1. 机构中，若两个构件之间只能绕某一轴线转动，则这两个构件称为______。

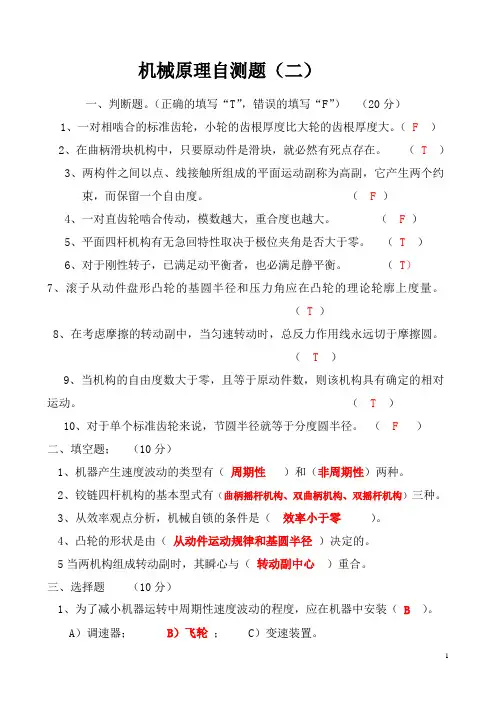

(完整版)机械原理试题及答案
机械原理自测题（二）一、判断题。
（正确的填写“T”，错误的填写“F”）（20分）1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。
（ F ）2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。
（ T ）3、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。
（ F）4、一对直齿轮啮合传动，模数越大，重合度也越大。
（F）5、平面四杆机构有无急回特性取决于极位夹角是否大于零。
（T）6、对于刚性转子，已满足动平衡者，也必满足静平衡。
（T）7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。
（T）8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。
（T）9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。
（T）10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。
（F）二、填空题；（10分）1、机器产生速度波动的类型有（周期性）和（非周期性）两种。
2、铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构）三种。
3、从效率观点分析，机械自锁的条件是（效率小于零）。
4、凸轮的形状是由（从动件运动规律和基圆半径）决定的。
5当两机构组成转动副时，其瞬心与（转动副中心）重合。
三、选择题（10分）1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（B）。
A）调速器； B）飞轮； C）变速装置。
2、重合度εα = 1.6 表示在实际啮合线上有（C）长度属于双齿啮合区。
A) 60% ； B）40% ； C）75%。
3、渐开线齿轮形状完全取决于（C）。
A）压力角； B）齿数； C）基圆半径。
3、在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，则压力角（B）。
A）保持不变； B）增大； C）减小。
5、在计算机构自由度时，若计入虚约束，则机构自由度数（B）。
A）增多； B）减小； C）不变。
机械原理试题库及答案免费
机械原理试题库及答案免费一、选择题（每题3分，共30分）1. 机械原理中，下列哪个选项不是机构的基本要素？A. 构件B. 运动副C. 力D. 运动答案：C2. 在平面四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则该机构为：A. 铰链四杆机构B. 双曲柄机构C. 曲柄摇杆机构D. 双摇杆机构答案：C3. 以下哪种类型的轴承属于滑动轴承？A. 滚珠轴承B. 滚柱轴承C. 滑动轴承D. 液体动压轴承答案：C4. 齿轮传动中，下列哪个参数可以表示齿轮的尺寸？A. 齿数B. 齿宽C. 模数D. 齿距答案：C5. 机械系统中，为了减少摩擦和磨损，通常采用下列哪种方法？A. 增加压力B. 减少压力C. 润滑D. 增大摩擦系数答案：C6. 以下哪种材料通常用于制作弹簧？A. 铸铁B. 橡胶C. 钢D. 塑料答案：C7. 在机械设计中，为了提高机构的刚度，通常采用哪种方法？A. 增加构件的截面尺寸B. 减少构件的截面尺寸C. 增加运动副的摩擦D. 减少运动副的摩擦答案：A8. 机械原理中，下列哪个选项是机构运动的基本原理？A. 牛顿运动定律B. 能量守恒定律C. 动量守恒定律D. 动量矩守恒定律答案：D9. 在机械系统中，下列哪个参数是衡量机构运动准确性的重要指标？A. 速度B. 加速度C. 位移D. 精度答案：D10. 机械原理中，下列哪个选项不是机构的自由度？A. 转动自由度B. 平动自由度C. 复合自由度D. 约束答案：D二、填空题（每题2分，共20分）1. 机械系统中，机构的自由度是指机构中独立运动参数的数量，其计算公式为：自由度 = 3n - 2L - H，其中n表示______，L表示______，H表示______。
答案：构件数；低副数；高副数2. 在齿轮传动中，齿轮的齿数与模数的比值称为______。
答案：齿距3. 机械系统中，为了减少振动，常用的阻尼器类型包括______和______。
机械原理试卷试题及答案
机械原理试卷试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本要素是（）。
A. 力B. 运动C. 力和运动D. 力、运动和时间答案：C2. 机械效率的计算公式为（）。
A. 有用功/总功B. 总功/有用功C. 有用功/无用功D. 无用功/总功答案：A3. 杠杆的五要素包括（）。
A. 支点、力臂、力点、力和力矩B. 支点、力臂、力点、力和力C. 支点、力臂、力点、力矩和力D. 支点、力臂、力点、力和阻力答案：A4. 以下哪个不是机械运动的类型？（）A. 平动B. 转动C. 振动D. 扩散答案：D5. 机械的工作原理是通过（）来实现能量的转换和传递。
A. 力B. 运动C. 力和运动D. 力、运动和时间答案：C6. 机械传动中，齿轮传动的特点是（）。
A. 传递距离远B. 传递效率高C. 传递力矩大D. 所有选项都正确答案：D7. 以下哪个不是机械设计中常用的材料？（）A. 钢材B. 塑料C. 木材D. 玻璃答案：D8. 机械运动中，速度和加速度的关系是（）。
A. 速度是加速度的积分B. 加速度是速度的积分C. 速度是加速度的微分D. 加速度是速度的微分答案：D9. 机械运动的稳定性主要取决于（）。
A. 力的平衡B. 力的不平衡C. 力矩的平衡D. 力矩的不平衡答案：C10. 机械运动的周期性是指（）。
A. 运动的重复性B. 运动的连续性C. 运动的不可重复性D. 运动的不连续性答案：A二、填空题（每题2分，共20分）1. 机械运动的基本原理是_______。
答案：牛顿运动定律2. 机械效率的提高可以通过_______来实现。
答案：减少摩擦3. 杠杆的力臂是指_______。
答案：力的作用点到支点的距离4. 机械运动的类型包括_______和_______。
答案：平动、转动5. 机械传动中，链条传动的特点是_______。
答案：传递距离远6. 机械设计中常用的材料包括_______、_______和_______。

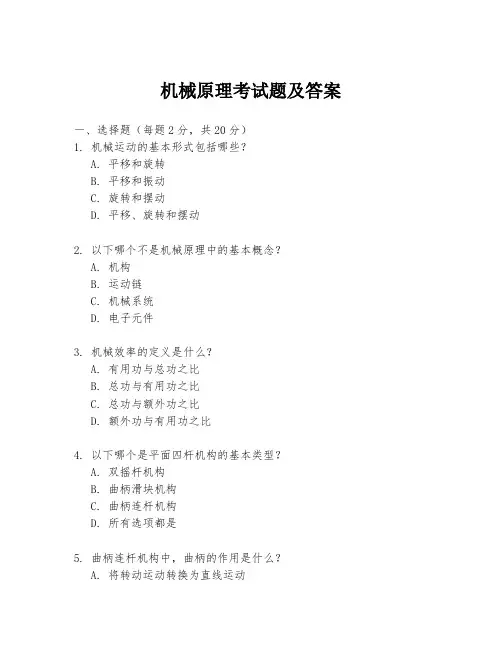

机械原理考试题及答案
机械原理考试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和振动C. 旋转和摆动D. 平移、旋转和摆动2. 以下哪个不是机械原理中的基本概念？A. 机构B. 运动链C. 机械系统D. 电子元件3. 机械效率的定义是什么？A. 有用功与总功之比B. 总功与有用功之比C. 总功与额外功之比D. 额外功与有用功之比4. 以下哪个是平面四杆机构的基本类型？A. 双摇杆机构B. 曲柄滑块机构C. 曲柄连杆机构D. 所有选项都是5. 曲柄连杆机构中，曲柄的作用是什么？A. 将转动运动转换为直线运动B. 将直线运动转换为转动运动C. 将转动运动转换为摆动运动D. 将摆动运动转换为转动运动6. 以下哪个不是机械传动的特点？A. 传动效率高B. 结构简单C. 传动比大D. 需要复杂的控制7. 机械的工作原理是什么？A. 利用机械能转换和传递能量B. 利用电能转换和传递能量C. 利用热能转换和传递能量D. 利用光能转换和传递能量8. 机械运动的三个基本要素是什么？A. 速度、加速度和方向B. 速度、力和方向C. 力、加速度和时间D. 速度、力和时间9. 以下哪个不是机械设计中考虑的因素？A. 材料选择B. 制造成本C. 维护方便D. 外观颜色10. 机械运动的分类有哪些？A. 平面运动和空间运动B. 直线运动和曲线运动C. 旋转运动和摆动运动D. 所有选项都是二、填空题（每空2分，共20分）1. 机械运动中，______是最基本的运动形式。
2. 机械原理中，______是指由两个或两个以上的构件通过运动副连接而成的组合体。
3. 在机械效率的计算中，______是衡量机械性能好坏的重要指标。
4. 平面四杆机构中，______机构可以实现曲柄的连续旋转。
5. 曲柄连杆机构中，______是实现往复运动转换为旋转运动的关键部件。
6. 机械传动中，______是实现能量传递和转换的基本方式。
(完整版)机械原理考试试题及答案3篇
试题1一、选择题（每空2分，共10分）1、平面机构中,从动件的运动规律取决于 D .A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm,80mm，100mm，当以30mm的杆为机架时,则该机构为 A 机构。
A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击.A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡"描述正确的是 B 。
A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D〈0。
2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。
A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副 .2、作相对运动的三个构件的三个瞬心必在同一条直线上。
3、转动副的自锁条件是驱动力臂≤摩擦圆半径 .4、斜齿轮传动与直齿轮传动比较的主要优点:啮合性能好,重合度大，结构紧凑。
5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系 ,若其自由度为1,则称其为行星轮系。
6、装有行星轮的构件称为行星架（转臂或系杆） .7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。
三、简答题（15分)1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件;从运动角度讲是不可再分的单位体。
2、何谓四杆机构的“死点"？答：当机构运转时，若出现连杆与从动件共线时,此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。
机械原理试题及答案
机械原理试题及答案一、选择题（每题2分，共10分）1. 机械运动的基本概念是什么？A. 力B. 运动C. 力和运动D. 能量答案：C2. 机械效率的计算公式为：A. 功/功率B. 功率/功C. 有用功/总功D. 总功/有用功答案：C3. 以下哪个不是机械运动的类型？A. 平动B. 转动C. 振动D. 热运动答案：D4. 机械运动的三个基本要素是：A. 力、速度、加速度B. 力、位移、时间C. 速度、位移、时间D. 力、位移、速度答案：C5. 机械运动的基本原理是什么？A. 牛顿运动定律B. 能量守恒定律C. 动量守恒定律D. 以上都是答案：D二、填空题（每题3分，共15分）1. 机械运动的基本原理是__________。
答案：牛顿运动定律2. 机械效率的计算公式是__________。
答案：有用功/总功3. 机械运动的三个基本要素是__________。
答案：速度、位移、时间4. 机械运动的类型包括__________。
答案：平动、转动、振动5. 机械运动的基本概念是__________。
答案：力和运动三、简答题（每题5分，共20分）1. 简述机械运动的基本原理。
答案：机械运动的基本原理是牛顿运动定律，它描述了力和物体运动之间的关系，包括惯性定律、加速度定律和作用与反作用定律。
2. 机械效率是如何定义的？答案：机械效率是指机械在完成工作时有用功与总功的比值，它反映了机械工作时能量利用的效率。
3. 机械运动的三个基本要素是什么？答案：机械运动的三个基本要素是速度、位移和时间，它们共同描述了物体运动的状态和过程。
4. 机械运动的类型有哪些？答案：机械运动的类型包括平动、转动和振动。
平动是指物体在直线路径上的运动，转动是指物体围绕固定点或轴的旋转运动，振动是指物体或质点在其平衡位置附近进行的往复运动。
四、计算题（每题10分，共20分）1. 已知一个机械系统完成有用功为500J，总功为800J，请计算该机械系统的机械效率。
机械原理自测题及答案
当以构件FG为原动件时，该机构为Ⅱ级机构。
可见同一机构，若所取的原动件不同，则有可能成为不同级别的机构。
6．试验算图示机构的运动是否确定。如机构运动不确定请提出其具有确定运动的修改方案。
（a）（b）
（a）n= 3，pl= 4，ph= 1
因为机构的自由度为0，说明它根本不能运动。而要使机构具有确定的运动，必须使机构有1个自由度（与原动件个数相同）。其修改方案可以有多种，下面仅例举其中的两种方案。
所以
方向为逆时针转向，（如图所示）
3、在图示的齿轮--连杆组合机构中，试用瞬心法求齿轮1与3的传动比ω1/ω2。
1）计算此机构所有瞬心的数目
K=N（N-1）/2=6（6-1）/2=15；
2）如图所示，为了求传动比ω1/ω2，需找出瞬心P16、P36、P12、P23，并按照三心定理找出P13；
3)根据P13的定义可推得传动比ω1/ω2计算公式如下
（a）
（b）
(c)
3、刚性转子静平衡的条件是；而动平衡的条件是。
4、设计形体不对称的回转零件时，要进行平衡计算，但在制造过程中还要安排一道工序，这是因为。
5、只使刚性转子的得到平衡称为静平衡，此时只需要在个平面中增减质量；使和同时得到平衡称为动平衡，此时至少要在个选定的平衡面中增减质量。
6、质径积是指转子的与的乘积；残余不平衡质径积相同，但质量不同的两转子，质量的转子的平衡精度高。
3、在电动机驱动的剪床中，作用在主轴（等效构件）上的等效阻抗力矩 曲线如图所示，周期为 ，主轴在1500r/min的转速下运转，且要求不均匀系数 0.05。若等效驱动力矩 为常数。试问：
（1）等效驱动力矩 为多少？
（2）等效构件的最大和最小角转速度为多少？
机械原理试题及答案
机械原理试题及答案一、单项选择题（每题2分，共10分）1. 机械运动的三要素是什么？A. 运动速度、运动方向、运动轨迹B. 运动速度、运动方向、运动时间C. 运动速度、运动方向、运动加速度D. 运动速度、运动方向、运动周期答案：A2. 以下哪个不是机械系统的组成部分？A. 动力源B. 传动机构C. 执行机构D. 控制系统答案：D3. 四杆机构中，以下哪个杆件不是基本杆件？A. 连杆B. 曲柄C. 摇杆D. 滑块答案：D4. 齿轮传动中，以下哪个参数与齿轮的传动比无关？A. 齿数B. 模数C. 齿宽D. 齿厚答案：C5. 以下哪个不是机械振动的类型？A. 简谐振动B. 阻尼振动C. 共振振动D. 非线性振动答案：C二、多项选择题（每题3分，共15分）1. 机械运动的基本形式包括哪些？A. 直线运动B. 旋转运动C. 往复运动D. 螺旋运动答案：A、B、C2. 机械效率的影响因素有哪些？A. 摩擦B. 泄漏C. 过载D. 材料答案：A、B、C3. 以下哪些因素会影响齿轮传动的效率？A. 齿轮的齿形B. 齿轮材料C. 齿轮的润滑D. 齿轮的制造精度答案：A、C、D4. 机械振动的分类依据有哪些？A. 振动的频率B. 振动的振幅C. 振动的类型D. 振动的激励方式答案：A、C、D5. 以下哪些是机械设计中需要考虑的因素？A. 材料的强度B. 材料的硬度C. 材料的耐腐蚀性D. 材料的成本答案：A、B、C、D三、简答题（每题5分，共20分）1. 简述机械运动的基本原理。
答：机械运动的基本原理是物体在力的作用下产生位置的变化，这种位置变化可以是直线运动、旋转运动或往复运动等。
机械运动的三要素包括运动速度、运动方向和运动轨迹。
2. 描述四杆机构的基本类型及其特点。
答：四杆机构的基本类型包括曲柄摇杆机构、双曲柄机构和双摇杆机构。
曲柄摇杆机构中，一个杆件为曲柄，另一个为摇杆，特点是可以实现连续旋转与往复摆动的转换。
机械原理考试题及答案
机械原理考试题及答案一、单项选择题（每题2分，共20分）1. 机械原理中，机构的自由度是指（）。
A. 机构中独立运动的数目B. 机构中运动副的数目C. 机构中构件的数目D. 机构中高副的数目答案：A2. 凸轮机构中，从动件的位移规律有（）。
A. 直线运动规律B. 匀速运动规律C. 匀加速运动规律D. 以上都是答案：D3. 四杆机构中，若最短杆长度为Lmin，最长杆长度为Lmax，则Lmin与Lmax之比应满足（）。
A. Lmin/Lmax < 0.5B. Lmin/Lmax ≥ 0.5C. Lmin/Lmax > 0.5D. Lmin/Lmax = 0.5答案：B4. 齿轮传动中，齿数比是指（）。
A. 两个齿轮的齿数之和B. 两个齿轮的齿数之差C. 两个齿轮的齿数之比D. 两个齿轮的直径之比答案：C5. 机械系统中，惯性力的平衡是指（）。
A. 惯性力与外力平衡B. 惯性力与重力平衡C. 惯性力与摩擦力平衡D. 惯性力与惯性力平衡答案：D6. 机构中，若存在高副，则机构的自由度会（）。
A. 增加B. 减少C. 不变D. 无法确定答案：B7. 机械系统中，若要实现运动的合成，需要满足的条件是（）。
B. 运动方向相反C. 运动方向垂直D. 运动方向任意答案：D8. 齿轮传动中，若要实现减速，应选择（）。
A. 小齿轮带动大齿轮B. 大齿轮带动小齿轮C. 两个齿轮直径相同D. 两个齿轮齿数相同答案：A9. 机械系统中，若要实现运动的分解，需要满足的条件是（）。
A. 运动方向相同B. 运动方向相反D. 运动方向任意答案：D10. 四杆机构中，若最短杆长度为Lmin，最长杆长度为Lmax，则Lmin与Lmax之比应满足（）。
A. Lmin/Lmax < 0.5B. Lmin/Lmax ≥ 0.5C. Lmin/Lmax > 0.5D. Lmin/Lmax = 0.5答案：B二、填空题（每题2分，共20分）1. 机械原理中，机构的自由度是指机构中独立运动的数目，其计算公式为：自由度 = 3n - 2pl - ph，其中n为构件数目，pl为低副数目，ph为高副数目。
机械原理试题及答案试卷答案
机械原理试题及答案试卷答案一、选择题（每题2分，共20分）1. 下列哪个选项不属于机械的基本组成要素？A. 零件B. 部件C. 机构D. 系统答案：D2. 下列哪种机构属于高副机构？A. 齿轮机构B. 曲柄滑块机构C. 螺旋机构D. 摇杆机构答案：A3. 下列哪个选项不是机械设计的基本要求？A. 实用性B. 安全性C. 经济性D. 艺术性答案：D4. 下列哪种材料不适合用作机械零件？A. 钢B. 铝C. 塑料D. 橡胶答案：D5. 下列哪个选项不是机械传动的基本形式？A. 齿轮传动B. 摩擦传动C. 液压传动D. 磁悬浮传动答案：D二、填空题（每题2分，共20分）6. 机械原理是研究机械的______、______和______等方面的基本理论和方法的科学。
答案：结构、运动、力学7. 机械零件的疲劳破坏是由于______引起的。
答案：交变应力8. 机械零件的强度计算方法主要有______、______和______。
答案：安全系数法、许用应力法、极限载荷法9. 齿轮传动的失效形式主要有______、______和______。
答案：点蚀、齿面磨损、轮齿折断10. 机械系统的平衡条件是______、______和______。
答案：力平衡、力矩平衡、功率平衡三、判断题（每题2分，共20分）11. 零件和部件是机械的基本组成要素。
（）答案：√12. 机械设计的基本要求不包括可靠性。
（）答案：×13. 机械传动中的摩擦力总是有害的。
（）答案：×14. 机械零件的疲劳破坏只与材料性能有关，与应力状态无关。
（）答案：×15. 机械系统的平衡条件只包括力平衡和力矩平衡。
（）答案：×四、简答题（每题10分，共30分）16. 简述机械原理的主要研究内容。
答案：机械原理的主要研究内容包括：机械的基本组成要素、机械的运动、机械的力学性能、机械零件的强度计算、机械传动、机械系统设计等。
机械原理试题及答案试卷答案
机械原理试题及答案试卷答案一、选择题（每题2分，共20分）1. 以下哪项是机械系统中的基本组成部分？A. 机构B. 零件C. 元件D. 系统答案：C2. 下列哪种机构属于高副机构？A. 曲柄摇杆机构B. 齿轮机构C. 槽轮机构D. 螺旋机构答案：B3. 以下哪种材料适用于制造滑动轴承？A. 铸铁B. 钢C. 青铜D. 铝答案：C4. 在机械设计中，以下哪个原则是错误的？A. 简化设计B. 可靠性C. 经济性D. 复杂性答案：D5. 以下哪种类型的弹簧具有较好的缓冲性能？A. 圆柱形弹簧B. 扁平弹簧C. 螺旋弹簧D. 波形弹簧答案：D6. 在机械系统中，以下哪种机构可以实现间歇运动？A. 曲柄摇杆机构B. 齿轮机构C. 槽轮机构D. 螺旋机构答案：C7. 以下哪种类型的齿轮传动效率最高？A. 外啮合圆柱齿轮B. 内啮合圆柱齿轮C. 斜齿轮D. 锥齿轮答案：A8. 以下哪个参数是衡量机械零件疲劳强度的重要指标？A. 抗拉强度B. 延伸率C. 疲劳极限D. 剪切强度答案：C9. 以下哪种类型的机械传动系统具有较好的自锁性能？A. 链传动B. 皮带传动C. 齿轮传动D. 螺旋传动答案：D10. 以下哪种机构可以实现直线运动和旋转运动的转换？A. 齿轮机构B. 槽轮机构C. 摆线机构D. 螺旋机构答案：C二、填空题（每题2分，共20分）1. 机械原理研究的对象是______。
答案：机械系统2. 机械系统中的基本组成部分是______。
答案：机构3. 机构按照运动副的性质可分为______和______。
答案：高副机构、低副机构4. 滑动轴承的主要材料有______、______和______。
答案：铸铁、青铜、铝5. 弹簧的主要功能是______、______和______。
答案：缓冲、储能、减震6. 齿轮传动的基本要求是______和______。
答案：传动平稳、承载能力高7. 机械零件疲劳破坏的主要原因是______。
机械原理试卷自测含答案
一、选择题（每题2分，共20分）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于（）上的力与该力作用点速度所夹的锐角。
A．主动件B．从动件C．机架D．连架杆2、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K（）。
A．大于1B．小于1C．等于1D．等于23、平面四杆机构中，是否存在死点，取决于（）是否与连杆共线。
A．主动件B．从动件C．机架D．摇杆4、渐开线上某点的压力角是指该点所受压力的方向与该点（）方向线之间所夹的锐角。
A.绝对速度B.相对速度C.滑动速度D.牵连速度5、渐开线标准齿轮是指m、α、h a*、c*均为标准值，且分度圆齿厚（）齿槽宽的齿轮。
A.小于B.大于C.等于D.小于且等于6、机构具有确定运动的条件是（）。
A．机构的自由度大于零B．机构的自由度大于零且自由度数等于原动件数C．机构的自由度大于零且自由度数大于原动件数D．前面的答案都不对7、一对渐开线标准直齿圆柱齿轮要正确啮合，它们的（）必须相等。
A．直径B．宽度C.齿数D.模数8、一渐开线标准斜齿圆柱齿轮与斜齿条传动，法面模数m n＝8mm，法面压力角a n=20°，斜齿轮的齿数Z=20,分度圆上的螺旋角β=20°，则斜齿轮上的节圆直径等于（）mm。
A.170.279、在曲柄摇杆机构中，若曲柄为主动件，且作等速转动时，其从动件摇杆作（）。
A．往复等速运动B．往复变速运动C．往复变速摆动D．往复等速摆动10、两个构件在多处接触构成移动副，各接触处两构件相对移动的方向（）时，将引入虚约束。
A．相同、相平行B．不重叠C．相反D．交叉11、在一个平面六杆机构中，相对瞬心的数目是（）A．15B．10C．5D．112、滑块机构通过（）演化为偏心轮机构。
A．改变构件相对尺寸B．改变构件形状C．改变运动副尺寸D．运动副元素的逆换二、填空题（每题2分，共20分）1、机构具有确定运动的条件是机构的自由度数等于。
机械原理考试题含答案
机械原理考试题含答案一、单选题（共50题，每题1分，共50分）1、金属切削机床的主轴、拖板属于机器的（）部分。
A、传动B、动力C、执行正确答案：C2、直齿圆锥齿轮应用于两轴（）的传动。
A、相交B、相错C、平行正确答案：A3、导向平键主要采用（）键连接。
A、紧B、较松C、较紧正确答案：B4、定轴轮系传动比大小与轮系中惰轮的齿数（）。
A、无关B、有关，成正比C、有关，成反比正确答案：A5、渐开线齿轮的模数m和齿距p的关系为（）。
A、p=πmB、m=πpC、pm=π正确答案：A6、三星轮换向机构是利用（）来实现从动轴回转方向的改变。
A、首轮B、末轮C、惰轮正确答案：C7、８．V带安装后，要检查带的松紧程度是否合适，一般以拇指按下（）ｍｍ为宜。
A、20B、5C、15正确答案：C8、铰链四杆机构中，各构件之间均以（）相连接。
A、螺旋副B、转动副C、移动副正确答案：B9、采用（）普通平键时，轴上键槽的切制用指状铣刀加工。
A、A型B、B型C、A型和B型正确答案：A10、当曲柄摇杆机构出现死点位置时，可在从动曲柄上（）使其顺利通过死点位置。
A、加设飞轮B、减少阻力C、加大主动力正确答案：A11、铰链四机构中，最短杆件与最长杆件长度之和小于或等于其余两杆件的长度之和时，机构中一定有（）。
A、摇杆B、曲柄C、连杆正确答案：B12、卧式车床走刀系统采用的是（）换向机构。
A、离合器锥齿轮B、滑移齿轮C、三星轮正确答案：C13、蜗轮轮齿的常用材料是（）。
A、铸造锡青铜B、20Cr钢C、45钢正确答案：A14、齿条的齿廓是（）。
A、直线B、圆弧C、渐开线正确答案：A15、两被连接件上均为通孔且有足够装配空间的场合应采用（）。
A、螺栓连接B、螺钉连接C、螺柱连接正确答案：A16、在曲柄滑块机构应用中，往往用一个偏心轮代替（）。
A、机架B、滑块C、曲柄正确答案：C17、根据（）的不同，平键可分为A型、B型、C型三种。
A、截面形状B、尺寸大小C、端部形状正确答案：C18、台虎钳的夹紧机构是采用（）。
机械原理考试题及答案
机械原理考试题及答案一、选择题1. 在机械原理中，以下哪个是滑动副中的能量消耗形式？A. 惯性能量消耗B. 摩擦能量消耗C. 弹性变形能量消耗D. 热能消耗答案：B. 摩擦能量消耗2. 以下哪个是机械原理中的主动副？A. 内摩擦副B. 曲柄副C. 轴颈副D. 引导副答案：B. 曲柄副3. 在机械原理中，以下哪个是传动副的常用形式？A. 齿轮传动B. 蜗杆传动C. 皮带传动D. 滚珠传动答案：A. 齿轮传动4. 以下哪个是机械原理中的换向机构？A. 丹麦传动B. 凸轮机构C. 卡盘机构D. 蜗杆机构答案：B. 凸轮机构5. 在机械原理中，以下哪个是拉力传递副的特点？A. 速度比不变B. 力矩比不变C. 功比不变D. 运动规律不变答案：B. 力矩比不变二、填空题1. 机械原理中，______副是指两个零件相对接触，实现相对运动。
答案：固接2. 以下是机械原理中的______的常见应用形式：齿轮、蜗杆、带传动、联轴器等。
答案：传动副3. 机械原理中，________是指能实现相对运动的构件。
答案：机构4. 换向机构能改变传动方向和传动的______。
答案：运动规律5. 机械原理中，______是指两个相对运动的零部件间的接触面。
答案：滑动面三、解答题1. 请简要描述机械原理中的滚动副。
滚动副是指通过滚动接触实现相对运动的副件。
与滑动副相比，滚动副具有摩擦小、能耗低、寿命长等优点。
常见的滚动副有滚珠副、滚子副等。
滚动副的基本原理是利用滚体在滚道上滚动，使两个零件之间实现相对运动。
2. 请简述弹簧副的作用。
弹簧副是一种能够储存和释放弹性变形能的副件。
在机械原理中，弹簧副常用于提供减震、缓冲、保持和复位等功能。
通过调节弹簧的刚度和预紧力，可以实现对应用系统的力学特性的调节和控制。
3. 请解释机械原理中的行程和开度的概念，并阐述二者之间的关系。
在机械原理中，行程是指机构零件无滞后地运动到规定位置的距离。
行程通常用长度单位表示。
机械原理自考试题及答案
机械原理自考试题及答案一、单项选择题（每题2分，共20分）1. 在机械原理中，机构和机器的主要区别在于（）。
A. 复杂程度B. 能否完成有用的工作C. 零件数量D. 运动形式2. 四杆机构中，若最短杆与最长杆长度之和小于或等于其他两杆长度之和，则该机构为（）。
A. 曲柄摇杆机构B. 双摇杆机构C. 曲柄滑块机构D. 双曲柄机构3. 齿轮传动中，标准齿轮的主要参数不包括（）。
A. 齿数B. 模数C. 齿宽D. 材料4. 凸轮机构中，从动件常用的运动规律不包括（）。
A. 等速运动B. 简谐运动C. 非圆运动D. 随机运动5. 机械系统中，用于减少振动和冲击的元件通常是（）。
A. 弹簧B. 阻尼器C. 齿轮D. 轴承6. 滚动轴承与滑动轴承相比，其主要优点是（）。
A. 承载能力大B. 摩擦系数小C. 精度要求高D. 制造成本高7. 机械效率是指（）。
A. 有用功与总功的比值B. 额外功与有用功的比值C. 总功与额外功的比值D. 额外功与总功的比值8. 在带传动中，紧边和松边之间的拉力差是由（）产生的。
A. 摩擦力B. 带的弹性变形C. 带的惯性力D. 带的预紧力9. 螺纹联接的防松方法不包括（）。
A. 弹簧垫圈B. 自锁螺纹C. 双螺母D. 焊接10. 机械传动系统中，链传动相比带传动的主要优点是（）。
A. 传动比准确B. 传递功率大C. 适合远距离传动D. 运行平稳无噪音二、填空题（每空2分，共20分）11. 机械原理中的自由度是指机构中独立运动的数目，计算自由度的公式是_______。
12. 四连杆机构中，若最短杆为连架杆，则该机构为_______机构。
13. 在齿轮传动中，一对渐开线标准齿轮正确啮合的条件是_______。
14. 凸轮机构中，从动件的行程是指_______。
15. 机械系统中，为了提高传动效率，常采用_______来减少能量损失。
16. 滚动轴承的类型包括深沟球轴承、角接触球轴承、_______和_______。
机械原理考试题及答案
机械原理考试题一、（10分）单项选择题（从给出的A、B、C、D中选一个答案，每小题1分）1．由机械原理知识可知，自行车应属于。
A机器B机构C通用零件D专用零件2．平面运动副按其接触特性，可分成。
A移动副与高副B低副与高副C转动副与高副D转动副与移动副3．铰链四杆机构的压力角是指在不计摩擦情况下作用与上的力与该力作用点速度间所夹的锐角。
A主动件B连架杆C机架D从动件4．与连杆机构相比，凸轮机构最大的缺点是。
A惯性力难于平衡B点、线接触，易磨损C设计较为复杂D不能实现间歇运动5．盘形凸轮机构的压力角恒等于常数。
A摆动尖顶推杆B直动滚子推杆C摆动平底推杆D摆动滚子推杆6．对心直动尖顶从动件盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A增大基圆半径B改变凸轮转向C改用滚子从动件D减小基圆半径7．齿数z=42，压力角α=20°的渐开线标准直齿外齿轮，其齿根圆基圆A大于B等于C小于D小于且等于8．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与的比值。
A齿距B基圆齿距C齿厚D齿槽宽9．渐开线标准齿轮是指m、α、h a*、c*均为标准值，且分度圆齿厚齿槽宽的齿轮。
A大于B等于C小于D小于且等于10．在单向间歇运动机构中，的间歇回转角在较大的范围内可以调节。
A槽轮机构B不完全齿轮机构C棘轮机构D蜗杆凸轮式间歇运动机构二、（10分）试计算下列运动的自由度数。
（若有复合铰链，局部自由度和虚约束，必须明确指出），打箭头的为原动件，判断该运动链是否成为机构。
三、已知一偏置曲柄滑块机构，主动件曲柄AB顺时钟回转，滑块C向左为工作行程，行程速比系数为K=1.1，滑块形成S=40mm，偏距e=10mm。
1．试合理确定其偏置方位，用图解法设计该机构，求曲柄AB、连杆BC，并画出机构草图。
2．试用解析法求其非工作形成时机构的最大压力角αmax。
3．当滑块C为主动件时，画出机构的死点位置。
4．当要求偏置曲柄滑块机构尺寸不变的条件下，试串联一个机构，使输出滑块C的行程有所扩大（不必计算尺寸，用草图画出方案即可）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（每题2分，共20分）
1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于（）上的力与该力作用点速度所夹的锐角。
A．主动件B．从动件C．机架D．连架杆
2、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K（）。
A．大于1B．小于1C．等于1D．等于2
3、平面四杆机构中，是否存在死点，取决于（）是否与连杆共线。
A．主动件B．从动件C．机架D．摇杆
4、渐开线上某点的压力角是指该点所受压力的方向与该点（）方向线之间所夹的锐角。
A.绝对速度
B.相对速度
C.滑动速度
D.牵连速度
5、渐开线标准齿轮是指m、α、h a*、c*均为标准值，且分度圆齿厚（）齿槽宽的齿轮。
A.小于
B.大于
C.等于
D.小于且等于
6、机构具有确定运动的条件是（）。
A．机构的自由度大于零B．机构的自由度大于零且自由度数等于原动件数
C．机构的自由度大于零且自由度数大于原动件数D．前面的答案都不对
7、一对渐开线标准直齿圆柱齿轮要正确啮合，它们的（）必须相等。
A．直径B．宽度C.齿数D.模数
8、一渐开线标准斜齿圆柱齿轮与斜齿条传动，法面模数m n＝8mm，法面压力角a n=20°，斜齿轮的齿数Z=20,分度圆上的螺旋角β=20°，则斜齿轮上的节圆直径等于（）mm。
A.170.27
9、在曲柄摇杆机构中，若曲柄为主动件，且作等速转动时，其从动件摇杆作（）。
A．往复等速运动B．往复变速运动C．往复变速摆动D．往复等速摆动
10、两个构件在多处接触构成移动副，各接触处两构件相对移动的方向（）时，将引入虚约束。
A．相同、相平行B．不重叠C．相反D．交叉
11、在一个平面六杆机构中，相对瞬心的数目是（）
A．15B．10C．5D．1
12、滑块机构通过（）演化为偏心轮机构。
A．改变构件相对尺寸B．改变构件形状C．改变运动副尺寸D．运动副元素的逆换
二、填空题（每题2分，共20分）
1、机构具有确定运动的条件是机构的自由度数等于。
2、在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
3、机械系统的等效力学模型是具有，其上作用有的等效构件。
4、为了减少飞轮的质量和尺寸，应将飞轮安装在轴上。
5、输出功和输入功的比值，通常称为。
6、为减小凸轮机构的压力角，应该凸轮的基圆半径。
7、增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
8、凸轮机构的运动规律中，如出现速度不连续，则机构将产生冲击；如出现加速度不连续，则机构将产生冲击；
9、具有一个自由度的周转轮系称为轮系，具有两个自由度的周转轮系称为
轮系。
10、移动副的自锁条件是；转动副的自锁条件是。
11、铰链四杆机构中传动角 为，传动效率最大。
12、平面低副具有个约束，个自由度。
13、四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
14、在摆动导杆机构中，导杆摆角30°，其行程速比系数K 的值为。
15、为改善凸轮机构的传力特性，可以凸轮基圆半径，压力角。
16、标准齿轮圆上的压力角为标准值，其大小等于。
17、凸轮从动件作等速运动时在行程始末有性冲击；当其作运动时，从动件没有冲击。
18、能实现间歇运动的机构有、、。
三、计算题
1、如图所示，已知：BC //DE //GF ，且分别相等，计算平面机构的自由度。
若存在复合铰链、局部自由度及虚约束，请指出。
如果以凸轮为原动件，机构是否具有确定的运动？（共15分）
2、已知某机械一个稳定运动循环内的等效力矩r M 如图所示，等效驱动力矩d M 为常数，等效构件的最大及最小角速度分别为：s rad /200max =ω及s rad /180min =ω。
试求：（共15分）
(1) 等效驱动力矩d M 的大小； (2) 运转的速度不均匀系数δ；
(3) 当要求δ在0.05范围内，并不计其余构件的转动惯量时，应装在等效构件上的飞轮的转动惯量F J 。
3、已知轮系主动轮转向如图所示，齿轮均为标准齿轮，标准安装，Z 1＝2，Z 2＝40，Z 2’＝24，Z 3＝48，Z 4＝120，Z 5＝18，Z 6＝36，求传动比i 16，并标出轮2、5、6的转向。
（共15分）
4、作业题4-10，（掌握方法，在原动件不同时判断结果也不同）
5、连杆机构（如曲柄滑块机构曲柄为主动件时）的压力角、传动角？（需在图中标识）
6、作业题10-29、10-30
（压力角、啮合角；重合度、实际啮合线段长度）
1、原动件数
2、质径积
3、等效转动惯量等效力矩
4、高速
5、机械效率
6、增大
7、不变；增大
8、刚性；柔性
9、行星；差动
10、驱动力与接触面法线方向的夹角β小于摩擦角ϕ；驱动力的作用线距轴心偏距h 小于摩擦圆半径ρ 11、90° 12、2；1 13、余角；差
14、K=(180+30)/(180-30)=1.4 15、增加；减小 16、分度圆；20°
17、刚性；五次多项式或正弦加速度运动
18、棘轮机构；槽轮机构；不完全齿轮机构或凸轮机构等。
计算题
1、解：
n=6 P L =8 P H =1
F ＝3n －2P L －P H ＝3×6－2×8－1 ＝1
B 处存在局部自由度 DE 杆存在虚约束 I 、J 之一为虚约束
当以凸轮为原动件时，原动件数等于机构的自由度，故机构具有确定的运动。
2、
解：（1）根据一个周期中等效驱动力矩的功和阻力矩的功相等来求等效驱动力矩1分 由⎰
⎰
=
π
πϕϕ20
20
d M d M r d
得m N M d ⋅=⨯+⨯=
300)4
720041000(21πππ4分 （2）直接利用公式求δ：
s rad m /190)180200(2
1
)(21min max =+=+=
ωωω2分 105.0190
180
200min max =-=-=
m ωωωδ2分
（3）求出最大盈亏功后，飞轮转动惯量可利用公式求解
J W 10994
7)
100300(max =-=∆π
3分 []2
2
2
max
6089.005
.01901099m kg W J m
F ⋅=⨯=
∆=
δω3分 3、
解：Z 1、Z 2组成定轴轮系；Z 2、Z 3、Z 4及Z 5（H ）组成周转轮系；Z 5、Z 6组成定轴轮系
蜗杆左旋，蜗轮2转向箭头向上。
62=H i 轮5转向箭头向上
26
5
56==
n n i 轮6转向箭头向左 因此2405621216=⨯⨯=i i i i H。
