LTE的关键技术介绍

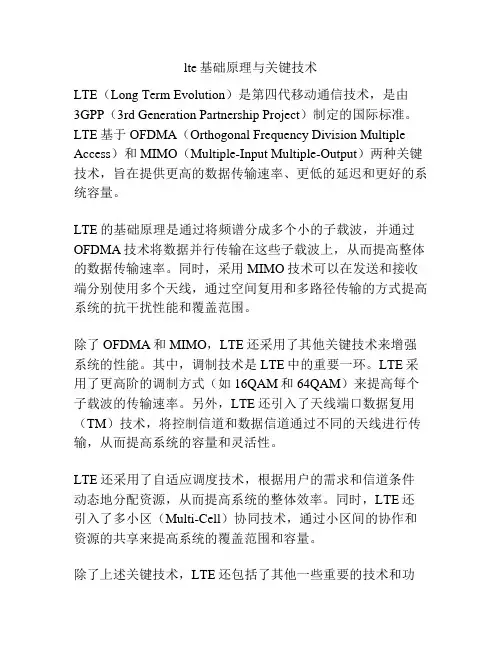

lte基础原理与关键技术
lte基础原理与关键技术LTE（Long Term Evolution）是第四代移动通信技术，是由3GPP（3rd Generation Partnership Project）制定的国际标准。
LTE基于OFDMA（Orthogonal Frequency Division Multiple Access）和MIMO（Multiple-Input Multiple-Output）两种关键技术，旨在提供更高的数据传输速率、更低的延迟和更好的系统容量。
LTE的基础原理是通过将频谱分成多个小的子载波，并通过OFDMA技术将数据并行传输在这些子载波上，从而提高整体的数据传输速率。
同时，采用MIMO技术可以在发送和接收端分别使用多个天线，通过空间复用和多路径传输的方式提高系统的抗干扰性能和覆盖范围。
除了OFDMA和MIMO，LTE还采用了其他关键技术来增强系统的性能。
其中，调制技术是LTE中的重要一环。
LTE采用了更高阶的调制方式（如16QAM和64QAM）来提高每个子载波的传输速率。
另外，LTE还引入了天线端口数据复用（TM）技术，将控制信道和数据信道通过不同的天线进行传输，从而提高系统的容量和灵活性。
LTE还采用了自适应调度技术，根据用户的需求和信道条件动态地分配资源，从而提高系统的整体效率。
同时，LTE还引入了多小区（Multi-Cell）协同技术，通过小区间的协作和资源的共享来提高系统的覆盖范围和容量。
除了上述关键技术，LTE还包括了其他一些重要的技术和功能。
例如，LTE使用了数据流控制和快速调度算法来提高系统的传输效率和公平性。
LTE还引入了LTE-Advanced技术，如协同多点传输（Coordinated Multi-Point，CoMP），通过多个基站的协同传输来提高系统的覆盖范围和容量。
总的来说，LTE基于OFDMA和MIMO技术，结合多种关键技术和功能，实现了更高的数据传输速率、更低的延迟和更好的系统容量。
LTE关键技术
LTE关键技术
目录
5.1 LTE的技术特点 5.2 正交频分复用 5.3 多天线技术 5.4 高阶调制和AMC 5.5 混合自动重传 5.6 小区间干扰抑制
课件制作：赵珂
5.1 LTE的技术特点
LTE的技术特点
1. 支持灵活的频谱带宽； 2. 提供了更高的容量 LTE提供了更高的比特率，也提升了系统的容量，LTE系统的容量至 少是3G系统的10倍。 3. 高峰值的数据速率 4. 更高的频谱效率 5. 更低的时延 6. 增加了同时活动用户的数量； 7. 提高了单元边缘的性能，提高了小区容量并降低了系统时延。
课件制作：赵珂
5.1 LTE的技术特点
LTE的技术特点
LTE的主要关键技术有： 频谱效率提升技术：OFDM（正交频分复用）。 空口速率提升技术之一：MIMO （多输入多输出）。 空口速率提升技术之二：高阶调制和AMC（自适应调制与编码）。 可靠性提升技术：HARQ（混合自动重传）。 抗干扰利器：ICIC（小区间干扰协调）。
课件制作：赵珂
5.2.2 OFDM技术
2）上行多址：SC-FDMA
SC-FDMA具有单载波的特性，因而其发送信号PAPR较低，在上行 功放要求相同的情况下，采用SC-FDMA可以提高上行的功率效率，降 低系统对终端的功耗要求。
课件制作：赵珂
5.3 多天线技术
5.3.1 MIMO概述
多 输 入 多 输 出 （ Multiple Input Multiple Output，MIMO）技术最早 是由马可尼于1908年提出的，是指在 发送端或接收端采用多根天线（见图 5-5），使信号在空间获得阵列增益、 分集增益、空间复用增益和干扰抑制 增益。在不增加频谱资源和天线发射 功率的情况下，充分利用空间资源， 可以得到更大的系统容量、更广的覆 盖面和更高的数据传输速率，带来了 更高的频谱利用率。
LTE的技术原理
LTE的技术原理LTE（Long Term Evolution）作为第四代移动通信技术，其技术原理主要包括无线接入技术、核心网技术和网络优化技术等方面。
本文将详细介绍LTE的技术原理。
一、无线接入技术1.OFDM技术LTE使用了OFDM（Orthogonal Frequency Division Multiplexing）技术作为其物理层技术，采用了SC-FDMA（Single Carrier Frequency Division Multiple Access）技术作为上行链路的多址技术。
OFDM技术具有频谱利用率高、抗多径干扰能力强、符号时间间隔长、对调制方式的选择灵活等特点，能够有效提高数据传输速率和系统整体性能。
2.MIMO技术LTE还采用了MIMO（Multiple Input Multiple Output）技术，该技术通过在发送端和接收端分别增加多个天线，利用空间复用技术实现多个数据流同时传输，从而提高系统的频谱效率和系统容量。
MIMO技术在LTE 系统中广泛应用于数据传输和信号处理过程中。
3.自动重传请求技术LTE系统还引入了自动重传请求技术，通过在物理层上实现自动重传请求ARQ（Automatic Repeat reQuest）功能，可以有效保障数据传输的可靠性和稳定性。
当接收端检测到数据包丢失或错误时，会向发送端发送自动重传请求，发送端重新发送丢失的数据包，从而保证数据的完整性和准确性。
二、核心网技术1. Evolved Packet Core（EPC）LTE核心网采用了Evolved Packet Core（EPC）结构，EPC由三个主要部分组成：核心网节点（PGW、SGW、MME）、用户面协议GTP（GPRS Tunneling Protocol）和控制面协议S1AP（S1 Application Protocol）。
EPC实现了LTE系统的核心网络功能，包括连接管理、移动性管理、安全性保障、QoS（Quality of Service）管理等。
LTE移动通信技术任务4 LTE关键技术
LTE移动通信技术任务4 LTE关键技术LTE 移动通信技术任务 4：LTE 关键技术在当今数字化的时代，移动通信技术的发展日新月异，为人们的生活和工作带来了极大的便利。
LTE（Long Term Evolution，长期演进）作为一种先进的移动通信技术，具有高速率、低延迟、大容量等显著优势。
而这些优势的实现，离不开一系列关键技术的支持。
接下来，让我们深入探讨一下 LTE 的关键技术。
一、正交频分复用（OFDM）技术OFDM 技术是 LTE 系统的核心技术之一。
它的基本原理是将高速的数据流分解为多个并行的低速子数据流，然后分别调制到相互正交的多个子载波上进行传输。
与传统的频分复用技术相比，OFDM 具有诸多优点。
首先，它能够有效地抵抗多径衰落。
在无线通信环境中，信号会因为建筑物、地形等障碍物的反射和散射而产生多个路径，导致接收端接收到的信号出现延迟和衰减。
OFDM 通过将宽带信道划分成多个窄带子信道，使得每个子信道的带宽小于信道的相干带宽，从而减少了多径衰落的影响。
其次，OFDM 具有较高的频谱利用率。
由于子载波之间相互正交，使得它们可以在频谱上紧密排列，从而提高了频谱资源的利用效率。
此外，OFDM 还便于实现动态频谱分配。
通过灵活地调整子载波的分配，可以根据用户的需求和信道状况，合理地分配频谱资源，提高系统的容量和性能。
二、多输入多输出（MIMO）技术MIMO 技术是 LTE 实现高速数据传输的另一个重要手段。
它通过在发射端和接收端使用多个天线，形成多个并行的空间信道，从而在不增加带宽和发射功率的情况下，显著提高系统的容量和频谱利用率。
MIMO 技术主要包括空间复用和空间分集两种工作模式。
空间复用模式下，多个数据流同时在不同的天线上传输，从而提高数据传输速率。
而空间分集模式则通过在多个天线上发送相同的数据，或者对接收端接收到的多个信号进行合并处理，来提高信号的可靠性和抗衰落能力。
在实际应用中，MIMO 技术可以根据信道条件和系统需求，灵活地切换工作模式，以达到最佳的性能。
LTE的关键技术介绍ppt课件
3) LTE_ACTIVE：对应RRC连接状态；状态转移由 基站或GW决定。
层2的整体功能描述
服务访问点（SAP）：同一系统中，相邻两层的实体 进行通信的地方是服务访问点。物理层和MAC层之间 的SAP提供传输信道。MAC层和RLC层之间的SAP提 供逻辑信道。
MAC Control element 2
MAC SDU
... MAC SDU
MAC payload
Padding (opt)
复用和解复用（2）
RLC模式
AM模式： AM模式是为可靠性要求很高并且分组的长 度可变的业务提出的。它的典型特征是支持ARQ和分 组的切割和串接。
M模式：UM模式是为可靠性要求不高的业务提出的。 它的典型特征是支持分组的切割和串接，但不支持 ARQ。
UE
eNB
S-GW
P-GW
Peer
Entity
End-to-end Service
EPS Bearer
External Bearer
Radio Bearer
S1 Bearer
S5/S8 Bearer
Radio
S1
S5/S8
Gi
RRC子层
RRC子管理、 UE测量上报和控制等功能。把RRC在网络侧终 结于eNB，是网络的一个重大改变。
控制平面
UE NAS RRC RLC MAC PHY
eNB
RRC RLC MAC PHY
MME NAS
控制平面的底层协议，和用户平面相似，而上层的 RRC层和非接入子层（NAS）是控制平面最重要的 部分。
LTE关键技术
LTE关键技术介绍我们来交流一下LTE的关键技术。
其实说到关键技术，主要还是物理层的关键技术，LTE 在物理层采用了OFDM和MIMO等技术，极大地提高了系统的系统和吞吐量。
1、网络架构3GPP LTE接入网在能够有效支持新的物理层传输技术的同时，还需要满足低时延、低复杂度、低成本的要求。
原有的网络结构显然已无法满足要求，需要进行调整与演进。
2006年3月的会议上，3GPP确定了E-UTRAN的结构，接入网主要由演进型eNodeB（eNB）和接入网关（aGW）构成，这种结构类似于典型的IP宽带网络结构，采用这种结构将对3GPP 系统的体系架构产生深远的影响。
eNodeB是在NodeB原有功能基础上，增加了RNC的物理层、MAC层、RRC、调度、接入控制、承载控制、移动性管理和inter-cell RRM等功能。
aGW可以看作是一个边界节点，作为核心网的一部分。
但在如何处理小区间干扰协调、负载控制等问题上各成员还存在分歧，是采用RRM Server进行集中式管理，还是采用分散管理，尚未达成一致。
2、基本的传输技术和多址技术之前提到了3GPP RAN1工作组，它是专门负责物理层传输技术的甄选、评估和标准制定的。
在对各公司提交的候选方案进行征集后，确定了以OFDM为物理层基本传输技术方案。
实际上在确定这个方案的时候，3GPP内部分为两大阵营：支持OFDM的和支持CDMA的。
支持CDMA的公司主要考虑的是后向兼容性，支持OFDM的公司主要是考虑到某些公司对于CDMA技术的垄断性把持。
在选择OFDM作为物理层基本传输技术的同时，大家对OFDM 的具体实现上还存在分歧：一部分公司认为上行的峰平比较大，对终端的寿命和耗电量有很高的需求，由此建议上行采用低峰平比的单载波技术；另一部分公司则认为在上行也可采用滤波、循环削峰等方法有效降低OFDM峰均比。
最后，经过激烈的讨论的艰苦的融合，3GPP最终选择了大多数公司支持的方案，下行OFDM；上行SC-FDMA。
LTE基础原理及关键技术
LTE的网络架构
• LTE的主要网元
– – LTE的接入网E-UTRAN由e-NodeB组成。 LTE的核心网EPC由MME，S-GW和P-GW组成。
•
LTE的网络接口
–
–
e-NodeB间通过X2接口相互连接，支持数据和信令的直接传输。
S1接口连接e-NodeB与核心网EPC。其中，S1-MME是e-NodeB连接MME的控制面接口，S1U是e-NodeB连接S-GW 的用户面接口与传统3G网络比较，LTE的网络结更加简单扁平，降低 组网成本，增加组网灵活性，并能大大减少用户数据和控制信令的时延。
载波带宽 [MHz]
RE数目 (每个OFDM符号) RB数目 （每个slot）
1.4
72 6
3
180 15
5
300 25
10
600 50
15
900 75
20
1200 100
自适应调制和编码（AMC）
信道质量的信息反馈，即Channel Quality Indicator （CQI） UE测量信道质量，并报告（每1ms或 者是更长的周期）给eNodeB eNodeB基于CQI来选择调制方式，数 据块的大小和数据速率
的低速子数据流，调制到在每个子信道上进行传输。 • 2)MIMO:不相关的各个天线上分别发送多个数据流，利用多径衰落， 在不增加带宽和天线发送功率的情况下，提高信道及频谱利用率，下 行数据的传输质量。 • 3) 高阶调制：16QAM、64QAM • 4) HARQ:下行：异步自适应HARQ • 5) AMC：TD-LTE支持根据上下行信道互易性进行AMC调整
Subframe #4
Subframe #5
Subframe #7
LTE关键技术之干扰抑制技术
LTE关键技术之干扰抑制技术1.1小区间干扰（ICI）概念在LTE中,上，下行采用了OFDM（DL）/SC-FDMA(UL）的多址接入技术，采用了正交子载波区分不同的用户,小区内多用户间的干扰基本可以消除。
但是LTE采用同频组网，邻小区结合部分使用相同的频谱资源，用户间不可避免存在干扰,称之为小区间干扰（Inter—Cell Interference， ICI)。
在传统的解决方案中，采用频率复用来解决ICI，但随之带来的是频谱效率的降低。
如常用的三扇区划分小区用的就是频率复用指数因子为3。
除此之外，频率复用因子还有1、7等。
当复用因子为1的时候，则网内的所有小区用的频率都是一样的，随之而来的是严重的小区间干扰。
选择较大的复用因子造成的负面影响是频谱效率变小，比如复用因子为3的时候，频谱效率是1/3，复用因子为7的时候,频谱效率是1/7。
传统的频率复用系数为3的典型频率规划小区间干扰对系统性能的影响：●导致无线链路信噪比(SINR)减低，这样LTE的AMC技术就会选择低阶调制方式和编码方式。
●干扰严重时，需频繁的HARQ重传，降低了用户速率。
●同频干扰引起功率控制，使子幁中可使用的PRB减少,用户速率也会减低.1.2LTE干扰抑制技术LTE干扰抑制技术分为以下四种：a)波束赋形天线技术b)干扰随机化技术c)干扰消除技术d)干扰协调技术（1）波束赋形天线技术—波束赋形天线技术是一种下行干扰抑制技术波束赋形天线的波束是指向UE的窄波束,因此只有在相邻小区的波束发生碰撞时才会造成小区间干扰,波束交错是可以有效的回避小区间干扰。
（2）干扰随机化技术干扰随机化就是使干扰信号随机化,这种方法虽然不能降低干扰信号的能量，但是能使干扰信号接近白噪声，又称“干扰白化"。
然后用处理白噪声的方法在UE上类似处理增益的方法抑制干扰。
干扰随机化的方法可分为小区专属加扰（Scrambling）和小区专属交织（IDMA)。
LTE关键技术
吞吐量
UE1
UE2
公平性
正比公平法PF
比例公平算法的初衷是既要考虑到用户所处的C/I，保证一些优质用户的 网速，同时又要兼顾分配的公平，保证人人都有RB分
U 代表这个用户的权重，T 代表这个用户的吞吐量，β是我自己添加的， 代表了用户的Qos 等级。也就是说这个用户的权重和C/I 成正比，和一定 时期内的历史吞吐量成反比
RR算法具有公平性的上 界和算法性能的下界
最大C/I算法
对所有待服务移动台依据其接收信号C/I预测值进行排序，并按照从大到小 的顺序进行发送 • 优点：整体小区吞吐量最大，效率最高，特别适用于服务用户集中在 NodeB附近的场景 • 缺点：处于小区边缘的用户的由于C/I较低，将得不到服务机会，甚至 出现所谓“饿死现象”
HARQ混合自动重传请求
混合自动重传请求（Hybrid Automatic Repeat reQuest，HARQ），是一 种将前向纠错编码（FEC）和自动重传请求（ARQ）相结合而形成的技术。
HARQ的关键词是存储、请求重传、合并解调。接收方在解码失败的情况下， 保存接收到的数据，并要求发送方重传数据，接收方将重传的数据和先前 接收到的数据进行合并后再解码。这里面就有一定的分集增益，减少了重传 次数，进而减少了时延。而传统的ARQ技术简单地抛弃错误的数据，不做 存储，也就不存在合并的过程，自然没有分集增益，往往需要• 最大载干比算法 (Max C/I)：
“强者更强”
• 正比公平算法 Proportional Fair (PF)：“和谐社会”
调度分类
• 持续调度 • 半持续调度 • 动态调度
常用的三种调度方法都是动态调度的细分。 调度根据时间分配上还分为持续调度和半持续调度。 其中持续调度是电路域的思想，将资源一直给一个用户，在LTE 里是不用的。而 半持续调度在LTE 里是使用的，就是将一段很长时间的RB 都分给一个用户，比较 典型的业务就是VOIP，至少要保证通话这段时间我的RB 分配。
LTE关键知识点总结
LTE关键知识点总结LTE（Long Term Evolution）是一种4G网络技术，提供了高速、低延迟的无线通信服务。
下面是关于LTE的一些关键知识点总结：1.网络架构：LTE采用了分布式的网络架构，包括以下几个关键组成部分：- eNodeB（Evolved NodeB）：eNodeB是无线基站的新一代，负责无线信号的发射和接收。
- EPC（Evolved Packet Core）：EPC是LTE网络的核心部分，包括MME（Mobility Management Entity）、SGW（Serving Gateway）和PGW （Packet Data Network Gateway）等组件，负责用户鉴权、移动性管理和数据传输等功能。
2. 多址技术：LTE采用了OFDMA（Orthogonal Frequency Division Multiple Access）技术，将无线频谱分为多个子载波，在同一时间和频段上可同时传输多个用户的数据。
3.频段和带宽：LTE可在多个频段上运行，常见的频段包括700MHz、800MHz、1800MHz、2100MHz和2600MHz等。
每个频段的带宽可以是1.4MHz、3MHz、5MHz、10MHz、15MHz或20MHz等不同大小。
4.MIMO技术：LTE支持多输入多输出（MIMO）技术，可以通过发送和接收多个天线上的信号来提高数据传输的稳定性和吞吐量。
6. QoS（Quality of Service）：LTE支持多种QoS类别，可以根据不同应用的需求提供不同的网络资源。
通过定义不同的QoS类别，可以满足语音、视频、数据等不同应用对网络性能的要求。
7.LTE高级功能：- Voice over LTE（VoLTE）：VoLTE是LTE网络上的语音通话服务，可以实现高质量的语音通话。
- LTE-Advanced：LTE-Advanced是对LTE的改进和扩展，引入了更高的数据传输速率和更好的网络容量管理能力。
一文看懂LTE五大关键技术和日常维护
一文看懂LTE五大关键技术和日常维护什么是LTELTE（Long Term Evolution，长期演进）是由3GPP（The 3rd Generation Partnership Project，第三代合作伙伴计划）组织制定的UMTS（Universal Mobile Telecommunications System，通用移动通信系统）技术标准的长期演进，于2004年12月在3GPP多伦多会议上正式立项并启动。
LTE系统引入了OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）和MIMO（Multi-Input ">LTE演进目标1、实现高数据率、低延迟。
2、减少每比特成本。
3、增加业务种类，更好的用户体验和更低的成本。
4、更加灵活地使用现有和新的频谱资源。
5、简单的网络结构和开放的接口。
6、更加合理地利用终端电量。
LTE五大关键技术1、高阶调制和AMC调制的用途：把基带信号送到射频信道的技术，提高空中接口数据业务能力。
TD-LTE可以采用64QAM调制方式，比TD-SCDMA采用的16QAM速率提高50%。
缺点：越是高性能的调制方式，期对信号质量要求越高。
AMC的基本原理：基于信道质量的信息反馈，选择最合适的调制方式，数据块大小和数据速率。
AMC是根据无线信道变化选择合适的调制和编码方式。
LTE采用的调制编码方案：2、MIMO技术MIMO：Multipleinputandmultipleoutput，多入多出。
MIMO的工作模式：复用模式：不同天线发射不同的数据，可以直接增加容量：2*2MIMO方式容量提高一倍。
分集模式：不同天线发射相同的数据，在弱信号条件下提高用户的速率。
LTE 基本原理及关键技术
汇报人：
CONTENTS
PRT ONE
PRT TWO
LTE的发展历程和背景 LTE在通信技术中的地位和意义 LTE的应用场景和优势 LTE的发展趋势和未来展望
2009年：LTE商用网络部署
2 0 0 4 年 ： 3 G P P 启 动 LT E 项 目
2013年：全球LTE用户数突 破1亿
优势：提高信号 覆盖范围、减少 干扰、增加系统 容量和频谱效率
应用场景：广泛 应用于无线通信 系统如LTE、 WiFi等
定义：根据信道状态自适应地调整传输参数提高链路性能和系统容量 关键技术：MC、HRQ等 应用场景：高速移动场景、城区密集建筑等 优势：有效对抗无线信道的多径衰落提高数据传输的可靠性和速率
PRT FOUR
定义：物理层负责传输数据提供无线资源管理功能 协议：采用多层协议栈包括物理层和数据链路层 传输方式：采用频分复用和时分复用相结合的方式 关键技术：包括多天线技术、调制解调技术、信道编码技术等
信道编码：采用高效 率的信道编码方案如 Turbo码和LDPC码以 提高数据传输的可靠 性和效率。
2 0 1 9 年 ： 5 G 商 用 LT E 仍 为 主要移动通信技术
高速度：最大传 输速率为 100Mbps达到 3G的10倍以上
低时延：端到端 时延达到10ms 以下实现快速的 数据传输
永远在线：用户 可以始终保持在 线状态随时进行 高速数据传输
频谱效率高：采 用频谱效率更高 的OFDM技术相 比3G提高了2-3 倍
单击添加标题
演进型技术：未来LTE技术还将不断演进如采用更高阶的调制技术、更高 效的信道编码等技术以提高数据传输速率和降低延迟。
单击添加标题
融 合 网 络 ： 未 来 LT E 将 与 W i F i 等 其 他 无 线 技 术 融 合 形 成 更 加 智 能 化 的 网 络结构提供更加高效、可靠的数据传输服务。
lte工作原理
lte工作原理LTE（Long Term Evolution）是一种移动通信技术，用于实现高速数据传输和宽带无线接入。
它的工作原理是基于多天线技术、OFDM技术和分组交换技术等几个关键技术进行组合实现。
在LTE系统中，用户设备（如手机）和基站之间进行数据传输，下面将详细介绍LTE的工作原理以及相关参考内容。
1. 多天线技术：LTE系统采用了多输入多输出（MIMO）技术，通过多个发射天线和接收天线的组合，可以实现更高的数据传输速率和更好的频谱效率。
MIMO技术的原理是在多条独立的信道上同时传送数据，通过空间上的分集和编码技术，可以提高系统容量和抗干扰能力。
2. OFDM技术：LTE采用了正交频分复用（OFDM）技术，将频谱资源分成多个频域上的子载波，并在时域上实现并行传输。
OFDM技术具有抗多径衰落、高信道容量和灵活性等优点。
LTE系统中，使用的是基于FFT的OFDM技术，通过变换和调制操作将数字数据转换为复数信号，然后在频域上进行并行传输。
3. 分组交换技术：LTE采用了分组交换技术，将数据分为小的数据包进行传输。
与传统的电路交换方式不同，分组交换更加灵活高效。
LTE系统中，用户数据被分割成小的IP数据包，并且与控制信息一起传输。
在传输过程中，数据包可以在不同的链路上分开传输，这样可以充分利用网络资源。
4. LTE协议架构：LTE系统使用了一种分层的协议架构，包含了物理层、数据链路层、网络层和应用层等几个层次。
物理层负责信号的调制、解调、编码和解码等操作；数据链路层负责数据传输的可靠性和适应性等；网络层负责IP数据包的传输和路由等；应用层负责具体的应用程序，如VoIP和视频流的传输等。
5. LTE资源分配：LTE系统中，将无线资源分成时域资源和频域资源两部分。
时域资源包括子帧、时隙和符号等，在时间上进行复用。
频域资源包括RB（资源块），在频率上进行复用。
通过动态分配时域和频域资源，实现对用户设备的灵活调度和调整，提高系统的容量和效率。
3-1 LTE关键技术
• CA Group: CA组 • 是指在eNodeB上将若干小区配置到一个逻辑集合内，只有该集合内的小区才允许聚合。
测量SINR 筛选SINR
配对 调度
Page26
多天线发射
• 多天线发射是指在发送端采用一定的处理算法处理发射信号，并使用多个天线来发射信号。eNodeB 支持多天线发射，UE暂不支持多天线发射。eNodeB侧多天线发射从MIMO技术上分发射分集和空 间复用两种方案，每种模式下根据接收端是否反馈信道预编码信息又可以分闭环和开环两种方案，一 共4种MIMO方案。
Page20
上行MIMO技术分类
• 协议中的MIMO方案和常用MIMO方案名称
协议中的MIMO方案名称
常用MIMO方案名称
上行单用户
接收分集
上行多用户
多用户虚拟MIMO
发射分集
开环发射分集
单流的闭环空间复用
闭环发射分集
大 延 迟 空 间 复 用 （ Cyclic Delay 开环空间复用
Diversity，CDD）
某UE不用的频率 或低MCS 某UE可用频率
Page5
OFDM不足1——对频率偏移特别敏感
• 解决方法：LTE使用频率同步解决频偏问题
Page6
O F D M 不 足 2 — — 峰 均 比 ( PA P R ) 高
• OFDM系统中由于载波数较多，多载波叠加后PARP比较大
幅度
PAPR问题
OFDM符号
Page16
干扰抵消增益
LTE基本原理及关键技术简介
28
LTE与EVDO数据互操作
29
LTE与EVDO数据互操作
根据目前现有终端的测试结果： LTE-EHPRD方向 激活态时延约为：4.8s；空闲态：5.3s； EHRPD-LTE 空闲态（标准方案）：2.1s；空闲态（终端方案）：160s（同终端定时器有关）； 30
LTE与CDMA语音互操作
31
4）HARQ技术
自动重传请求(Automatic Repeat reQuest) 5）链路自适应技术—AMC eNodB根据终端上报的CQI PCI RANK等参数来决定采用的编码调制方式。
6）快速MAC调度技术
常用调度算法：最大C/I算法；轮询算法；正比公平算法(PF)，目前增强PF调度算法。 7）小区干扰消除 小区间干扰消除技术方法包括：加扰；跳频传输；发射端波束赋形以及IRC；小区间 干扰协调；功率控制。
2013年网络运行维护考核指
标》；《中国电信CDMA网络 DTCQT测试技术规范(2012 版)》； LTE关注指标数据来源于： 《中国电信运维业〔2014〕5 号.pdf》和《关于印发中国电 信LTE相关规范和指导意见的 通知中国电信网发〔2013〕 31号.pdf》。
接入性能 分组业务建立成功率 指标
35
LTE与EVDO对比-网络结构对比
LTE网络结构相对于EVDO的网络结构，减少了基站控制器的环
节，这样决定了LTE网络具有如下的优点：
网络结构更趋扁平化和简单化； 减少网络节点，降低系统复杂度以及传输和无线接入时延； 减少网络部署和维护成本；
LTE与EVDO对比-主要技术对比
主要技术比较 开始时间 规范协议 占用频带 带宽 多址技术 核心网络 业务类型 网络体系结构 数据峰值速率 接入方式 交换方式 3GEVDO 2002年 3GPP2 800MHZ 1.25M CDMA IP网络 数据通信 结构复杂,带有基站控制器 结构简单、全IP、无基 站控制器、网络扁平化 4GLTE 2005年 3GPP 1.8/2.1/2.6GHZ 1.4MHz, 3MHz, 5MHz, 10Mhz, 15Mhz, 20MHz; 灵活带宽配置 FDMA/TDMA
